Nawiewnik sufitowy DQD-L

Transkrypt

1 Nawiewnik sufitowy DQD-L Ferdinand Schad KG Steigstraße D Kolbingen Telefon: Telefax info@schako.de

2 Spis treści Opis... 3 Materiał... 3 Wykonanie... 3 Wyposażenie dodatkowe... 3 Zamocowanie... 3 Wykonanie i wymiary... 4 Wymiary... 4 Wyposażenie dodatkowe wymiary... 5 Możliwości zamocowani... 6 Dane techniczne... 7 Strata ciśnienia i poziom mocy akustycznej... 7 Maksymalna prędkość strumienia powietrza... 9 Droga strumienia powietrza...10 Krytyczny zasięg strumienia powietrza...11 Współczynnik indukcji i redukcji różnicy temperatury...12 Legenda...12 Dane do zamówienia...13 Opis do specyfikacji /13-2

3 Opis Czterostronny nawiewnik sufitowy typu DQD-L służy do nawiewu i wywiewu powietrza. Powietrze jest wprowadzane do pomieszczenia poziomo, a nawiewnik jest przewidziany do nawiewu powietrza chłodnego oraz izotermicznego. Przez nieruchome lamele powietrze wypływa poziomo do pomieszczenia. Przez perforację umieszczoną na krawędzi płyty część powietrza wypływa pionowo, w sposób laminarny. Laminarny strumień zostaje porwany przez poziomy strumień powietrza wypływający z lamel. Dla każdego pola pokrytego lamelami można zamówić blachę zaślepiającą i uzyskać wypływ trzy-, dwu- lub jednostronny. W wyniku tego powietrze może być wdmuchiwane z 2, 3 albo 4 stron. Skrzynka przyłączna zapewnia równomierny napływ powietrza na całą płaszczyznę nawiewnika. Za dopłatą, w króćcu skrzynki możliwe jest zastosowanie punktu pomiaru ilości powietrza. Dokładność pomiaru wynosi ± 5 % dla prędkości w króćcu 2-5m/ s i prostym odcinku napływu min 1xD. Pomiar przy zamontowanym nawiewniku Przestawiając przepustnicę regulacyjną można łatwo i dokładnie ustawić żądany przepływ dla nawiewnika. Przy skrzynce rozprężnej typu SAK można zamontować przepustnicę od strony pomieszczenia. Aby umożliwić stosowanie robota do czyszczenia kanałów wentylacyjnych trzeba zamówić skrzynkę przyłączną (-SAK) w wykonaniu (-ROB), w którym można zdemontować perforowaną kierownicę powietrza, przepustnicę oraz element do pomiaru przepływu. Materiał Płyta czołowa - blacha stalowa lakierowana na kolor RAL 9010 (biały) - blacha stalowa lakierowana, w innym kolorze RAL (za dopłatą) - aluminium w kolorze naturalnym, anodowane (E6/EV1) (możliwe tylko z ukrytym montażem VM) Wykonanie DQD-L - płyta czołowa kwadratowa Wyposażenie dodatkowe Skrzynka przyłączna (-SAK) - obudowa z blachy stalowej ocynkowanej - VM - trawers z aluminium - zamocowanie trawersu z tworzywa sztucznego Uszczelka gumowa (-GD) - specjalna guma Przepustnica (-DK) - z blachy stalowej ocynkowanej - zamocowanie przepustnicy z tworzywa sztucznego Pomiar przepływu ilości powietrza (-VME) - zamocowanie z blachy stalowej ocynkowanej - element pomiarowy z tworzywa sztucznego - podłączenie z aluminium wykonanie ROB (-ROB) - z możliwością demontażu kierownicy z blachy perforowanej, przepustnicy i pomiaru przepływu powietrza Zabezpieczenie przed uderzeniem piłką (-BS) - możliwy tylko przy montażu SM. - Stal lakierowana RAL 9010 (biały), inny kolor RAL jest możliwy za dopłatą. Izolacja wewnątrz (-Ii) - izolacja termiczna wewnątrz skrzynki przyłącznej Izolacja zewnętrzna (-la) - izolacja termiczna na zewnątrz skrzynki przyłącznej 1/4 przykrycie (-AD) - blacha stalowa ocynkowana Zamocowanie Montaż widoczny (-SM) - Standard (śruby poza dostawą) - dla wykonania z zabezpieczeniem przed uderzeniem piłką Ukryty montaż (-VM) - za dopłatą możliwy tylko w połączeniu ze skrzynką przyłączną typu SAK. 05/13-3

4 Wykonanie i wymiary Wymiary DQD-L z SAK-Z (dla nawiewu) zawieszenie poza dostawą na zewnątrz DQD-L z SAK-A (dla wywiewu) zawieszenie poza dostawą lakierowana na zewnątrz RAL 9005 (czarny) na zewnątrz Dostarczane wielkości DQD-L z SAK-Z / -A (dla nawiewu i wywiewu) NW!A!E R T SAK-Z SAK-A H ød H ød /13-4

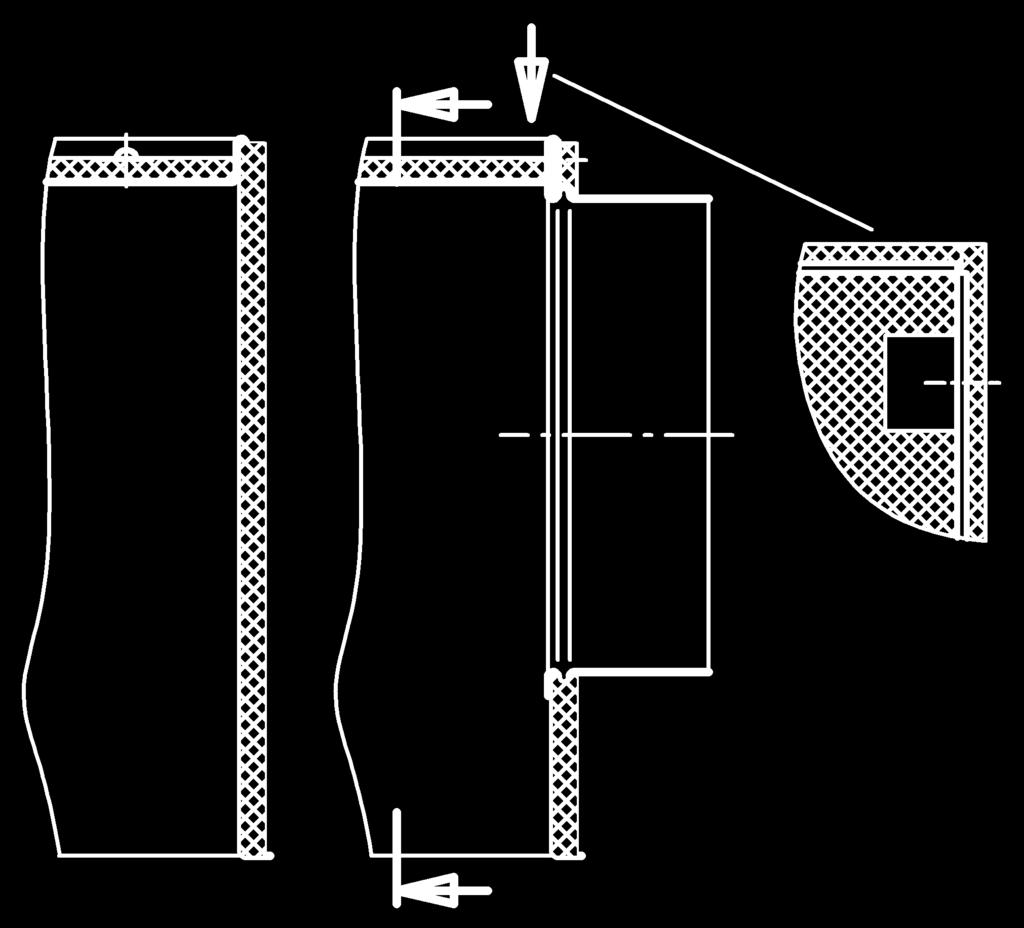

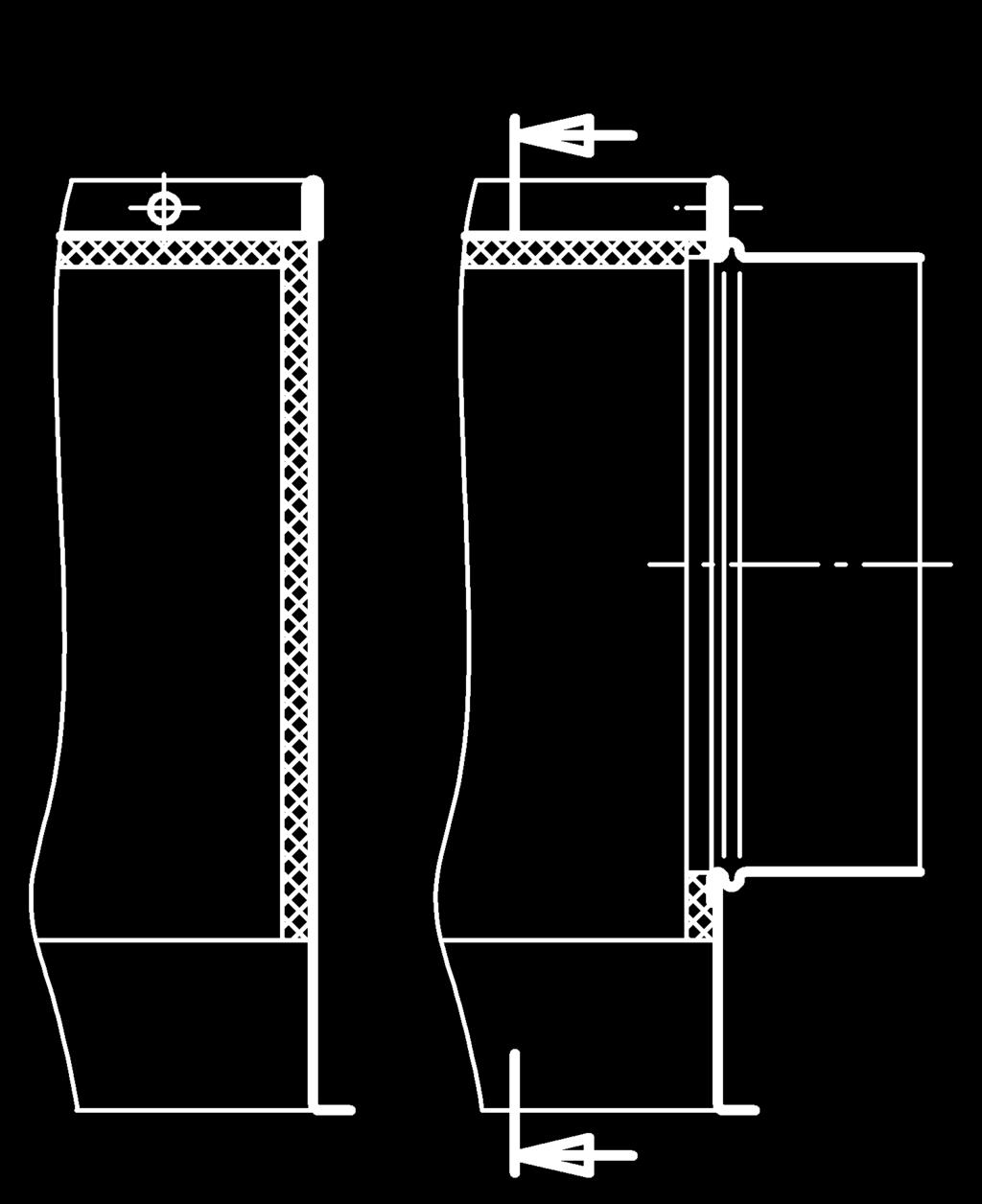

5 Wyposażenie dodatkowe wymiary (za dopłatą): Pomiar przepływu ilości powietrza (-VME) Zabezpieczenie przed uderzeniem piłką (-BS) (możliwy tylko przy montażu SM) Przepustnica (-DK) dla SAK DQD-L Uszczelka gumowa (-GD) Szczegół X Szczegół Z Izolacja dla SAK wewnątrz (-Ii) 1/4 przykrycie (-AD) zewnątrz (-Ia) ULS śruba DIN EN ISO 7380 M6x30 Dostarczane wielkości NW! A /13-5

6 Możliwości zamocowani Montaż widoczny (-SM) DQD-L ze skrzynką przyłączną SAK-Z/-A - Przy montażu widocznym nawiewnik jest montowany 4 -ema śrubami (poza dostawą) do skrzynki przyąłcznej. DQD-L NW 310 Szczegół Y Ukryty montaż (-VM) NW R NW NW 625 A NW!A Przy montażu ukrytym (-VM), nawiewnik jest mocowany za pomocą poprzeczki (trawersu) i śruby M6 wg DIN EN ISO 4762 do skrzynki przyłącznej. 1.) Sfazowany otwór na blachodachówkę zgodnie z DIN ISO 7051 ST 3,9 (poza dostawą) 2.) Sfazowany otwór na blachodachówkę zgodnie z DIN ISO 7051 ST 4,8 (poza dostawą) 05/13-6

7 Dane techniczne Strata ciśnienia i poziom mocy akustycznej DQD-L 310 nawiew DQD-L 400 nawiew DQD-L 500 nawiew DQD-L 600 / 625 nawiew 0% = Przepustnica ZU (zamknięta) 100% = Przepustnica AUF (otwarta) 05/13-7

8 DQD-L wywiew Przy dławieniu nie wzrasta głośność. Przepustnica AUF (otwarta) Przepustnica ZU (zamknięta) /13-8

9 Maksymalna prędkość strumienia powietrza DQD-L 400 DQD-L 500 DQD-L 600/625 05/13-9

10 (swobodnie wiszący) DQD-L 400 DQD-L 600/625 DQD-L 500 Droga strumienia powietrza DQD-L 05/13-10

11 DQD-L z blachą kierującą poza Przy zabudowie swobodnej (bez stropu podwieszonego) można dzięki dodatkowo zabudowanej kierownicy uniknąć zbyt szybkiego opadnięcia strumienia powietrza. Krytyczny zasięg strumienia powietrza DQD-L przy chłodzeniu 05/13-11

12 Współczynnik indukcji i redukcji różnicy temperatury (swobodnie wiszący) Legenda V ZU (m³/h) [l/s] = ilość powietrza nawiewanego V AB (m³/h) [l/s] = ilość powietrza wywiewanego v max (m/s) = Maksymalna prędkość strumienia powietrza v (m/s) = średnia prędkość strumienia powietrza x (m) = poziomy zasięg strumienia powietrza y (m) = pionowy zasięg strumienia powietrza x+y (m) = poziomy i pionowy strumień powietrza x kr (m) = krytyczny zasięg strumienia powietrza ρ (kg/m³) = gęstość p t (Pa) = strata ciśnienia L WA [db(a)] = poziom mocy akustycznej T O (K) = Różnica temperatur pomiędzy powietrzem nawiewanym a temperaturą pomieszczenia ( T O = t ZU - t R ) t ZU ( C) = temperatura powietrza nawiewanego t R ( C) = temperatura w pomieszczeniu i (-) = współczynnik indukcji (i = V X / V ZU ) TV (-) = współczynnik redukcji różnicy temperatury (TV = T X / T O ) NW (mm) = wielkość T X (K) = różnica temperatury w punkcie x V X (m³/h) [l/s] = całkowita objętość strumienia powietrza w punkcie x 05/13-12

13 Dane do zamówienia Nawiewnik sufitowy typu DQD Wyposażenie dodatkowe: Skrzynka przyłączna typu SAK Płyta czołowa kwadratowa -L NW Montaż widoczny -SM Standard dla DQD-L Ukryty montaż -VM tylko w połączeniu ze skrzynką SAK niemożliwe w połączeniu z zabezpieczeniem przed uderzeniem piłką Nawiew -Z bez przepustnicy - bez uszczelki gumowej - Wywiew -A lakierowna od wewnątrz RAL 9005 (czarny) z przepustnicą -DK z uszczelką gumową -GD bez pomiaru różnicy ciśnienia - z pomiarem różnicy ciśnienia -VME wykonanie standardowe - wykonanie ROB -ROB bez Izolacji z Izolacją wewnątrz -Ii z Izolacją na zewnątrz -Ia 1/4 przykrycie -AD Zabezpieczenie przed uderzeniem piłką -BS (możliwy tylko przy montażu SM) Przykład zamówienia: DQD-L-625-SM-SAK-Z-DK Jeżeli w zamówieniu nie zostaną podane pełne dane dostarczone będzie wykonanie jak w pogrubieniu! 05/13-13
