1 Regulator stałego przepływu Ferdinand Schad KG Steigstraße D Kolbingen Telefon: Telefax: info@schako.de

2 Spis treści Opis... 3 Zakres zastosowania... 3 Materiał... 3 Wymiary... 3 Dane techniczne... 4 Przepływ zadany... 4 Poziom mocy akustycznej... 4 Instrukcja montażu i obsługi... 5 Legenda... 5 Dane do zamówienia... 5 Opis do specyfikacji /24-2

3 Opis Mechaniczny regulator stałego przepływu pracuje samoczynnie bez energii pomocniczej. Przepustnica z centralnie umieszczoną osią porusza się pod naciskiem przepływającego powietrza. Mechanizm regulujący, krzywa regulacyjna, tłumik drgań, sprężyna znajdują się na zewnątrz w obudowie. Żądana wartość przepływu jest nastawiana w miejscu instalacji. Mechanizm regulatora jest chroniony pokrywą. Regulator może być zabudowany w dowolnym położeniu. utrzymuje stałą wartość zadanego przepływu. jest zabudowany w ciągu przewodów i jest możliwa późniejsza zmiana wartości zadanej, ponieważ zapewniony jest dostęp do mechanizmu nastawczego. Należy przewidzieć odcinek napływu i odpływu min 1xD. Szczelność obudowy klasa B wg DIN EN Wymiary Dokładność regulacji: ± 10 % odniesione do wartości V max Temperatura pracy: C Zakres różnicy ciśnień: Pa Temperatura składowania: -20 do 60 C Konserwacja, obsługa techniczna i kontrola są możliwe od strony otworów rewizyjnych, które wależy poewidzieć Zakres zastosowania - w instalacjach nawiewnych i wywiewnych - przeznaczony do regulacji stałego przepływu Uwaga: jest wykalibrowanym regulatorem, działającym w sposób mechaniczny. Jakakolwiek ingerencja w elementy regulacyjne jest zabroniona. Jeżeli nastawiony jest przepływ nie wolno ręcznie doprowadzić przepustnicy do pozycji zamkniętej. Może to doprowadzić do przestawienia mechanizmu regulacyjnego i regulator straci dokładność regulacji. Trzeba przestrzegać zakresu stosowania. Praca a powyżej dopuszczalnego przepływu prowadzi do mechanicznego przeciążenia i straty dokładności regualcji. Dostarczane wielkości NW ød L m Materiał - Obudowa, przepustnica i pokrywa regulatora - z tworzywa sztucznego (PPS, odporny na wstrząsy) - Uszczelnienie potoczenia - pianka PU 08/24-3

4 Dane techniczne Przepływ zadany NW V Nastawa regulatora 1 2 3* 4 80 m³/h l/s 6,4 9,7 13,6 16,7 100 m³/h l/s 10,6 17,8 20,6 26,1 125 m³/h l/s 14,2 31,9 39,4 47,5 150 m³/h l/s 22,2 45,6 63,3 76,4 160 m³/h l/s 24,2 53,9 67,5 80,8 200 m³/h l/s 31,9 76,4 115,3 137,5 250 m³/h l/s 54,2 112,5 158,3 205,6 * Ustawienia pierwotne przy dostawie Przy redukcji osprzętu regulacyjnego została wzięta szczelność powietrza 1,2 kg/m³. Poziom mocy akustycznej NW V L WA [db(a)] m³/h l/s p = 50 Pa p = 100 Pa 23 6, , , , , , , , , , , , , , , , , , , , , , , , /24-4

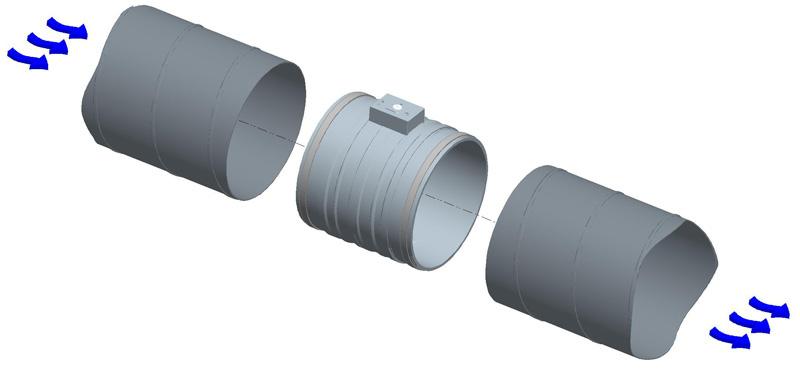

5 Instrukcja montażu i obsługi Regulator stałego przepływu przejmuje czasochłonne i kosztowne regulowanie przepływum powietrza w instalacjach wentylacyjnych i klimatyzacyjnych. Poprzez prosty montaż i doskonałe działanie zyskuje się cenny czas podczas montażu. Na życzenie w miejscu instalacji będzie nastawiana wartość przepływu. ogranicza przepływ do zadanej wartości i utrzymuje go niezależnie od wartości ciśnienia w przewidzianych tolerancjach. Zalecane jest wyrównanie potencjałów za pomocą dostarczonego w zestawie kabla zgodnie z VDE. Należy przewidzieć odcinek 1xD na napływie i odpływie. Instrukcja montażu 1. Montaż taśmy uszczelniającej 3. Przewód okrągły 2. Nastawić przepływ Dane do zamówienia Przykład zamówienia: -100 Regulator stałego przepływu NW Jeżeli w zamówieniu nie zostaną podane pełne dane dostarczone będzie wykonanie jak w pogrubieniu! Opis do specyfikacji Regulator stałego przepływu w wykonaniu okrągłym, bezobsługowy, do zabudowy w dowolnym położeniu, przeznaczony do regulacji stałego przepływu w instalacjach wentylacyjnych i klimatyzacyjnych przy zakresie ciśnienia Pa. Dokładność regulacji wynosi + 10% w odniesieniu do wydajności maksymalnej. Po montażu w przewodzie okrągłym, późniejsza zmiana nastawy jest możliwa, ponieważ element nastawczy jest dostępny po zamontowaniu. Obudowa, przepustnica i osłona mechanizmu regulacyjnego z tworzywa sztucznego (Polistyrol, PVC, odporny na wstrząsy). Taśma uszczelniająca z pianki PU. Szczelność obudowy klasa B wg DIN EN Produkt: SCHAKO typ NW... Kierunek przepływu powietrza 4. Przewód okrągły z potencjalnym wyrównaniem Kierunek przepływu powietrza Wyrównanie potengatów Legenda V (m³/h) [l/s] = Przepływ L WA [db(a)] = Poziom mocy akustycznej p (Pa) = Różnica ciśnienia NW (mm) = Wielkość 08/24-5
