Nawiewnik sufitowy IDA

Transkrypt

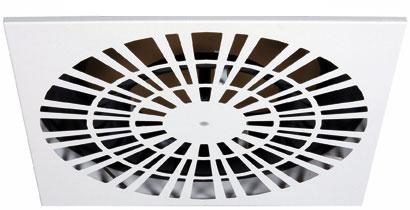

1 Nawiewnik sufitowy IDA Ferdinand Schad KG Steigstraße D Kolbingen Telefon +49 (0) Faks +49 (0) info@schako.de

2 Spis treści Opis...3 Materiał... 3 Wykonanie... 3 Wyposażenie dodatkowe... 3 Zamocowanie... 4 Szybki dobór... 4 Próba dymowa... 4 Wykonanie i wymiary...5 Wymiary... 5 Wyposażenie dodatkowe - wymiary... 7 Możliwości zamocowania... 9 Dane techniczne Strata ciśnienia i poziom mocy akustycznej maksymalna prędkość strumienia powietrza krytyczny zasięg strumienia powietrza Maksymalny zasięg strumienia Współczynnik redukcji różnicy temperatury i indukcji Schemat podłączenia siłowników elektrycznych Dane techniczne siłowników elektrycznych Legenda Klucz zamówienia IDA Klucz zamówienia SK Opis /04-2

3 Opis Dla grzania i chłodzenia wysokich pomieszczeń konieczne jest stosowanie nawiewników przestawialnych za pomocą siłownika. Dla funkcji chłodzenia większa część powietrza nawiewana jest poziomo, aby uniknąć przeciągów. Dla funkcji grzania ciepłe powietrze powinno dotrzeć do strefy przebywania ludzi konieczny jest wypływ pionowy. Nawiewnik IDA spełnia obydwie te funkcje w sposób optymalny. Efektywne ogrzewanie i chłodzenie będą z pewnością zapewnione. Nawiewnik składa się z ruchomego leja napływowego i płyty czołowej. Ruchomy element napływowy jest przestawiany ręcznie, lub za pomocą siłownika elektrycznego, tak że kieruje całkowity strumień powietrza nawiewanego pionowo (dla ogrzewania) albo poziomo (dla chłodzenia). W króćcu skrzynki przyłącznej można za dopłatą zamontować punkt pomiarowy ilości powietrza. Dokładność pomiaru wynosi ± 5 % dla prędkości w króćcu 2-5m/s i prostym odcinku napływu min 1xD. Pomiar przy zamontowanym nawiewniku. Do regulacji przepustnicy nawiewnik sufitowy musi zostać zdemontowany. Alternatywnie za dopłatą można zamówić linkę sterującą, za pomocą której przepustnica może być przestawiana po zamontowaniu nawiewnika od strony pomieszczenia. Aby umożliwić zastosowanie robotów czyszczących przewody wentylacyjne istnieje możliwość zamówienia skrzynki przyłącznej w wersji ROB, z której można szybko zdemontować przepustnicę i kierownicę powietrza. Materiał Płyta czołowa - z blachy stalowej lakierowanej na kolor RAL 9010 (biały) - z blachy stalowej lakierowanej, w innym kolorze RAL (za dopłatą) Lej napływowy - z blachy stalowej lakieowanej na RAL 9005 (czarny) Przestawianie ręczne - z blachy stalowej ocynkowanej z wewnętrzną śrubą sześciokątną M6 (zgodnie z DIN EN ISO 4762) Wykonanie IDA-Q - kwardatowa płyta czołowa IDA-R - okrągła płyta czołowa IDA-...-ZH - nawiewnik z ręcznie regulowanym kierunkiem wypływu powietrza, nawiew poziomy (chłodzenie) IDA-...-ZV - nawiewnik z ręcznie regulowanym kierunkiem wypływu powietrza, nawiew pionowy (ogrzewanie) IDA-...-AA - wywiewnik, bez elementu napływowego UWAGA! Poprawne działanie IDA-Q-Z / IDA-R-Z jest gwarantowane jedynie w połączeniu z oryginalną skrzynką przyłączną. Wyposażenie dodatkowe Skrzynka przyłączna (-SK) - z króćcem na boku skrzynki (-S1, standard) - z króćcem od góry skrzynki (-S0) - z 2 króćcami pod kątem 90 (-S2) - z 2 króćcami pod kątem 180 (-S3) - z 2 króćcami na jednym boku (-S5) - z blachą rozdzielającą powietrze, blacha stalowa lakierowana RAL 9005 (czarny) (tylko przy wykonaniu nawiewnym) - obudowa i króćce przyłączeniowe z blachy stalowej ocynkowanej, lakierowane wewnątrz RAL 9005 (czarny) - VM- trawers z aluminium lakierowanego RAL 9005 (czarny) - VM-ukryty montaż z tworzywa sztucznego, w kolorze zbliżonym do RAL 9005 (czarny) (-VM) Przepustnica (-DK1) - w króćcu przyłącznym - z blachy stalowej ocynkowanej - zamocowanie przepustnicy z tworzywa sztucznego Przepustnica (-DK2) - DK1 z linką sterującą siłownik elektryczny (regulacja 3-punktowa ) - 24 V AC (standard) - bez styku pomocniczego (-E090) - z 2 zintergowanymi stykami pomocniczymi (-E093) V AC (-E092) Uszczelka gumowa (-GD1) - w króćcu przyłącznym skrzynki - specjalna guma wykonanie ROB (-ROB1) - możliwość demontażu przepustnicy i elementu do pomiaru strumienia przepływu powietrza (tylko dla skrzynki przyłącznej AQK) Element do pomiaru przepływu strumienia powietrza (-VME, dostępny dla IDA do wielkości NW625) - zamocowanie z blachy stalowej ocynkowanej - element pomiarowy z tworzywa sztucznego - podłączenie z aluminium Zabezpieczenie przed uderzeniem piłką (-BS) - tylko dla IDA z montażem SM i dla NW 800 tylko z montażem SM-V Uwaga: przy pomniejszonej powierzchni wypływu możliwe tylko w połączeniu ze skrzynką przyłączną o wymiarze płyty czołowe! - stal lakierowana RAL 9010 (biały), inny kolor RAL jest dostępny za dopłatą Izolacja wewnątrz (-Ii) - izolacja termiczna wewnątrz skrzynki przyłącznej Izolacja zewnętrzna (-la) - izolacja termiczna na zewnątrz skrzynki przyłącznej 02/04-3

4 Zamocowanie Ukryty montaż (-VM, standard) - Mocowanie do poprzeczki (trawersu) za pomocą śruby sześciokątnej M6 (zgodnie z DIN EN ISO 4762) do skrzynki przyłącznej. Montaż widoczny (-SM) - tylko dla wykonania z zabezpieczeniem przed uderzeniem piłką - ze sfazowymi blachowkrętami (poza dostawą) Montaż widoczny połączony z montażem ukrytym VM (-VS) - montaż widoczny (-SM) w połączeniu z montażem ukrytym (-VM) - tylko dla NW 800 w połączeniu z zabezpieczeniem przed uderzeniem piłką (-BS) Szybki dobór NW (m³/h) V min [l/s] (m³/h) V max [l/s] V przy 40 db(a): Nastawa w przypadku chłodze- (m³/h) nia [l/s] Nastawa w przypaku grzania [l/s] (m³/h) Próba dymowa Zdjęcia IDA-Q-Z , wysokość montażu = 4 m Grzanie Chłodzenie z siłownikiem elektrycznym V ZU = 1250 m³/h ΔT O = + 10 K z siłownikiem elektrycznym V ZU = 1250 m³/h ΔT O = - 10 K Przykład doboru dane: dobrano: możliwość zabudowy w halach 4,0 m NW 600 ΔT O = + 10 K V ZU = 1250 m³/h maksymalny zasięg strumienia powietrza przy +10 K = y H = 4m ΔT O = - 10 K odległość między nawiewnikami = 8 m = x = 4 m y= 4,0 m -1,8 m = 2,2 m v max = 0,24 m/s ( v mittel = 0,12 m/s) zgodnie x + y = 6,2 m 02/04-4

5 IDA-Q-Z ze skrzynką przyłaczną: L WA nastawa w przypadku grzania = 40 db (A) Δp t = 22 Pa L WA chłodzenie = 42 db(a) Δp t = 26 Pa Wykonanie i wymiary Wymiary IDA-Q-Z.-... ze skrzynką przyłączną typ SK-Q-08-Z-...-S1 zawieszenie poza dostawą ca. lakierowana od wewnątrz na zewnątrz IDA-Q-AA-... ze skrzynką przyłączną typ SK-Q-08-A-...-S1 zawieszenie poza dostawą ca. lakierowana od wewnątrz RAL 9005 (czarny) na zewnątrz Dostarczane wielkości NW A ød E KHS R Położenie króćca 02/04-5

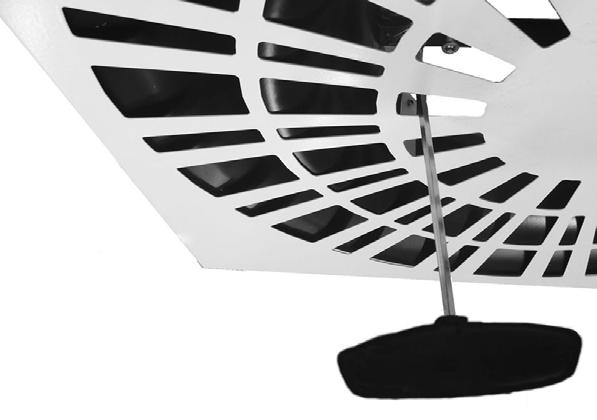

6 IDA-R-Z.-... ze skrzynką przyłączną Typ SK-R-08-Z-...-S1 zawieszenie poza dostawą ca. lakierowana od wewnątrz na zewnątrz IDA-R-AA-... ze skrzynką przyłączną Typ SK-R-08-A-...-S1 zawieszenie poza dostawą ca. lakierowana od wewnątrz na zewnątrz Dostarczane KHS = wysokość wielkości skrzynki standardowa NW øa ød økd E KH KHS Niestandardowa wysokość skrzynki = ød mm, jednak co najmniej Przestawianie ręczne IDA-Q-... / IDA-R /04-6

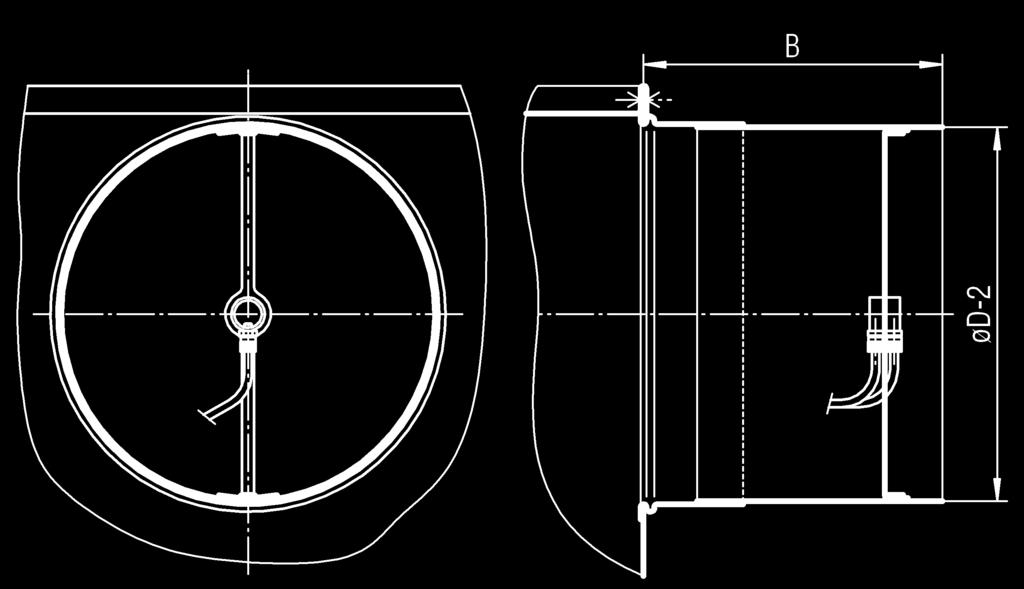

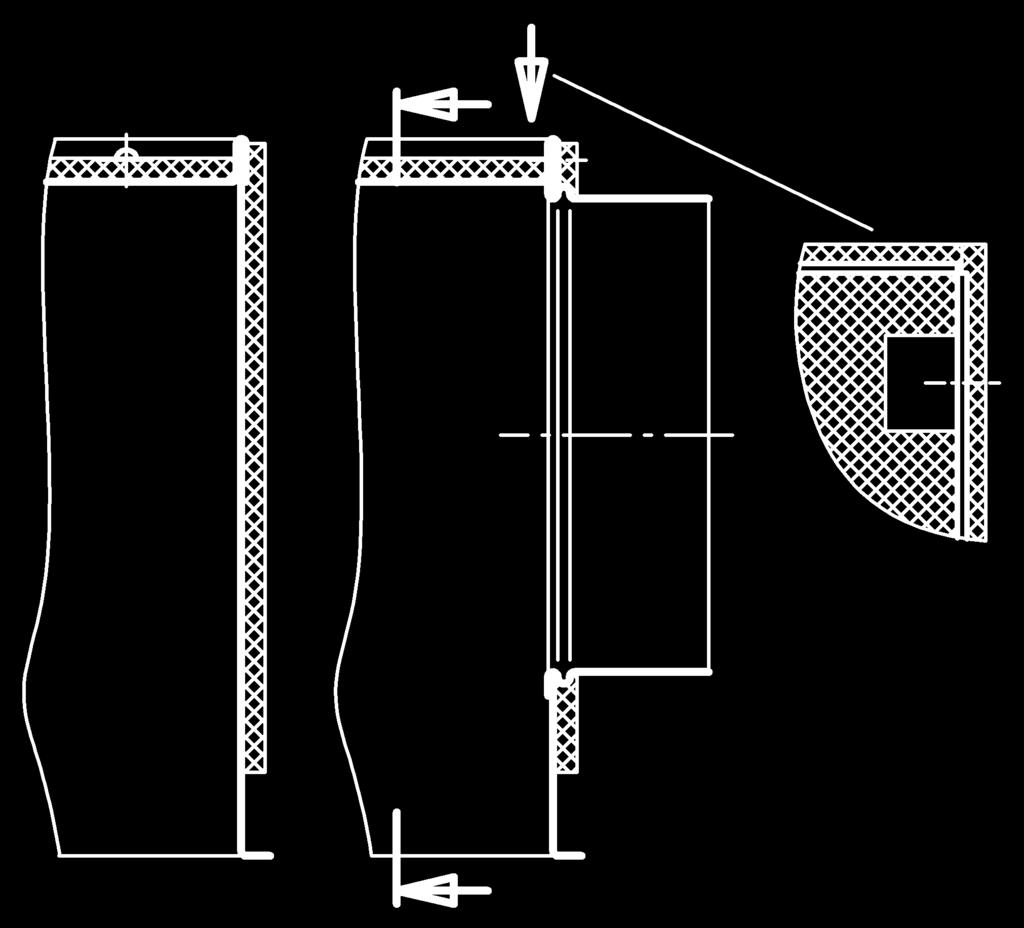

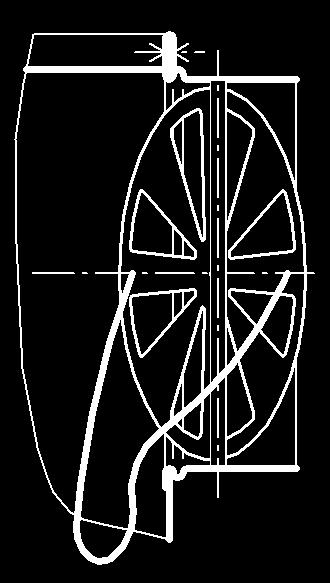

7 dla pionowego i poziomego kierunku powietrza Izolacja dla SK-... wewnątrz (-Ii) zewnątrz (-Ia) Zakres: Klucz sześciokątny SW 5 (poza dostawą) Wyposażenie dodatkowe - wymiary Przepustnica (-DK1) z linką sterującą (-DK2) Uszczelka gumowa (-GD1) Szczegół X wykonanie ROB (-ROB1) możliwość demontażu przepustnicy i elementu pomiarowego strumienia przepływu powietrza (możliwe tylko dla skrzynki przyłącznej AKQ) Pomiar przypływu ilości powietrza (-VME1) Dostarczane wielkości NW B ød /04-7

8 Siłownik elektryczny (-E090/ -E092/ -E093) 24 V AC / 230 V AC (3-punktowe sterowanie) Zabezpieczenie przed uderzeniem piłką (-BS) (tylko dla IDA-Q z montażem SM a dla NW 800 z montażem VS) IDA-Q Szczegół Z śruba ULS DIN EN ISO 7380 M6x30 Dostarczane wielkości NW * 798 A Wymiary dla montażu VS (tylko dla NW 800) * NW 800: Uwaga: z montażem VS Pomniejszona powierzchnia wypływu, stosowana jest tylko ze Sfazowany otwór na blachodachówkę skrzynka przyłączeniową o wymiarach zgodnie z płyty DIN ISO czołowej ST 4,8 Zredukowana powierzchnia wypływu nie jest stoswana dla wielkości (poza /04-8

9 Możliwości zamocowania Montaż widoczny (-SM) (tylko IDA-Q-...) tylko dla wykonania z zabezpieczeniem przed uderzeniem piłką NW ze sfazowanym otworem na blachowkręt (poza dostawą) - NW : DIN ISO 7051 ST 4,8 Ukryty montaż (-VM) Przy montażu ukrytym (-VM), nawiewnik IDA NW jest mocowany za pomocą poprzeczki (trawersu) i śruby M6 zgodnie z DIN EN ISO 4762, do skrzynki przyłącznej, a IDA NW 800 dwoma śrubami M6 zgodnie z DIN EN ISO NW625 NW800 (-VS) nawiew IDA-Q-Z.-...-VM-... / SK-Q-08-Z-...-VM-... Dotyczy rozmiarów do NW625 włącznie. M6 x 90 02/04-9

10 IDA-Q-Z VM-... / SK-Q-08-Z-800-VM-... M6 x 90 Wywiew IDA-Q-AA-...-VM-... / SK-Q-08-A-...-VM-... M6 x 120 IDA-R-Z.-...-VM-... / SK-R-08-Z-...-VM-... M6 x 90 Dotyczy wielkości do NW625 włącznie. IDA-Q-AA VM-... / SK-Q-08-A-800-VM-... M6 x 120 Dotyczy wielkości do NW625 włącznie. IDA-R-Z VM-... / SK-R-08-Z-800-VM-... M6 x 90 IDA-R-AA-...-VM-... / SK-R-08-A-...-VM-... M6 x 120 Dotyczy wielkości do NW625 włącznie. IDA-R-AA VM-... / SK-R-08-A-800-VM-... M6 x 120 Dane techniczne Strata ciśnienia i poziom mocy akustycznej 02/04-10

11 IDA-...-ZH (chłodzenie) IDA-...-ZV (Grzanie) IDA-...-ZH (chłodzenie) IDA-...-ZV (Grzanie) Ustawienie przepustnicy: 0% = ZU (zamknięta) 100% = AUF (otwarta) 02/04-11

12 IDA-...-ZH-600/ (chłodzenie) IDA-...-ZV-600/ (Grzanie) IDA-...-ZH (chłodzenie) IDA-...-ZV (Grzanie) Ustawienie przepustnicy: 0% = ZU (zamknięta) 100% = AUF (otwarta) 02/04-12

13 IDA-...-AA IDA-...-AA-600/ IDA-...-AA IDA-...-AA Ustawienie przepustnicy: 0% = ZU (zamknięta) 100% = AUF (otwarta) maksymalna prędkość strumienia powietrza (izotermiczna) z wpływem sufitu 02/04-13

14 IDA-...-ZH IDA-...-ZH-600/ IDA-...-ZH IDA-...-ZH IDA krytyczny zasięg strumienia powietrza 02/04-14

15 IDA-...-ZH IDA-...-ZH-600/ IDA-...-ZH IDA-...-ZH Maksymalny zasięg strumienia 02/04-15

16 IDA-...-ZV Dla ogrzewania IDA-...-ZV Dla ogrzewania IDA-...-ZV Dla ogrzewania IDA-...-ZV-600/ Dla ogrzewania 02/04-16

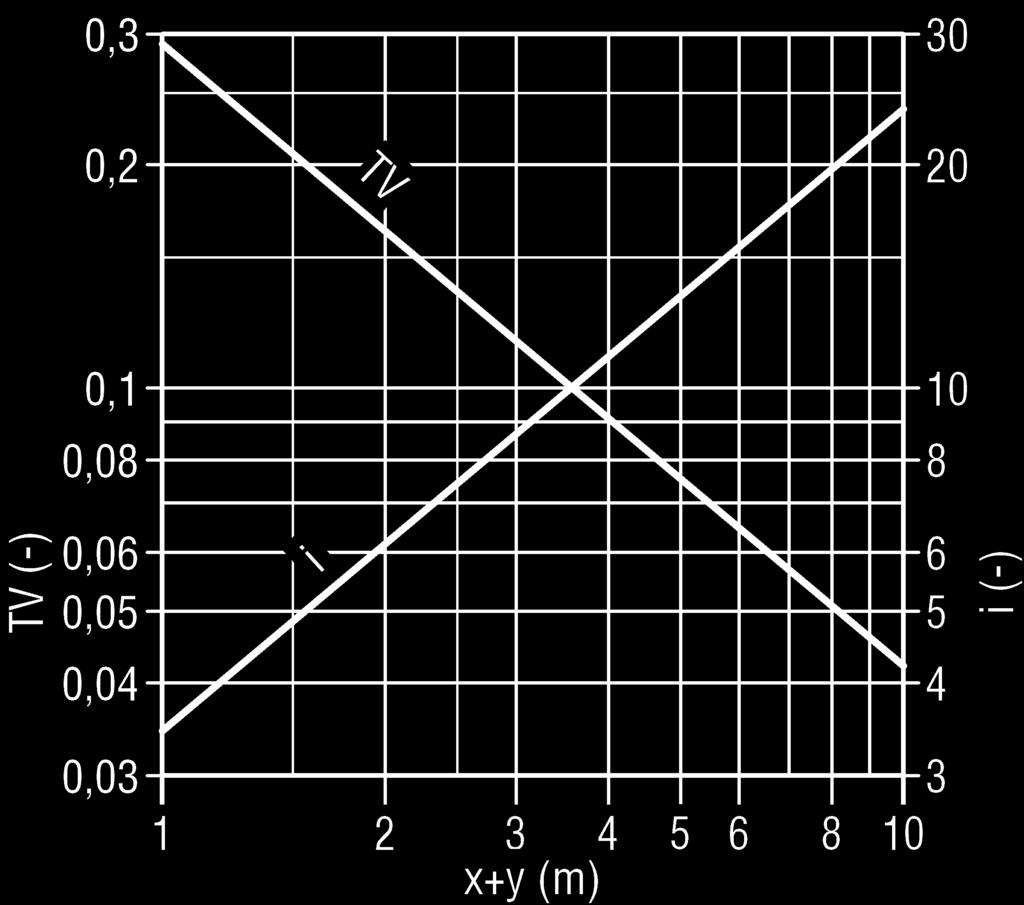

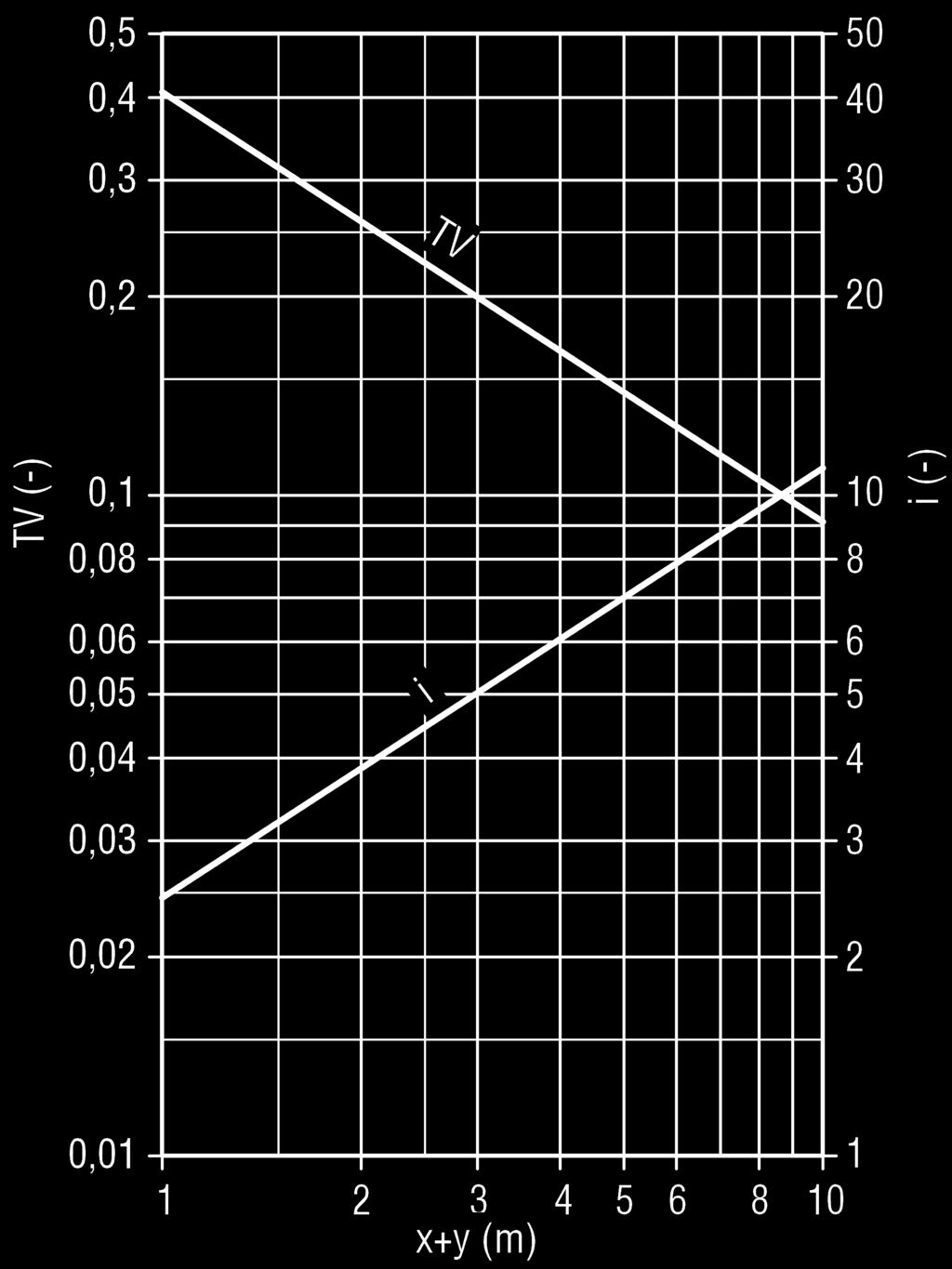

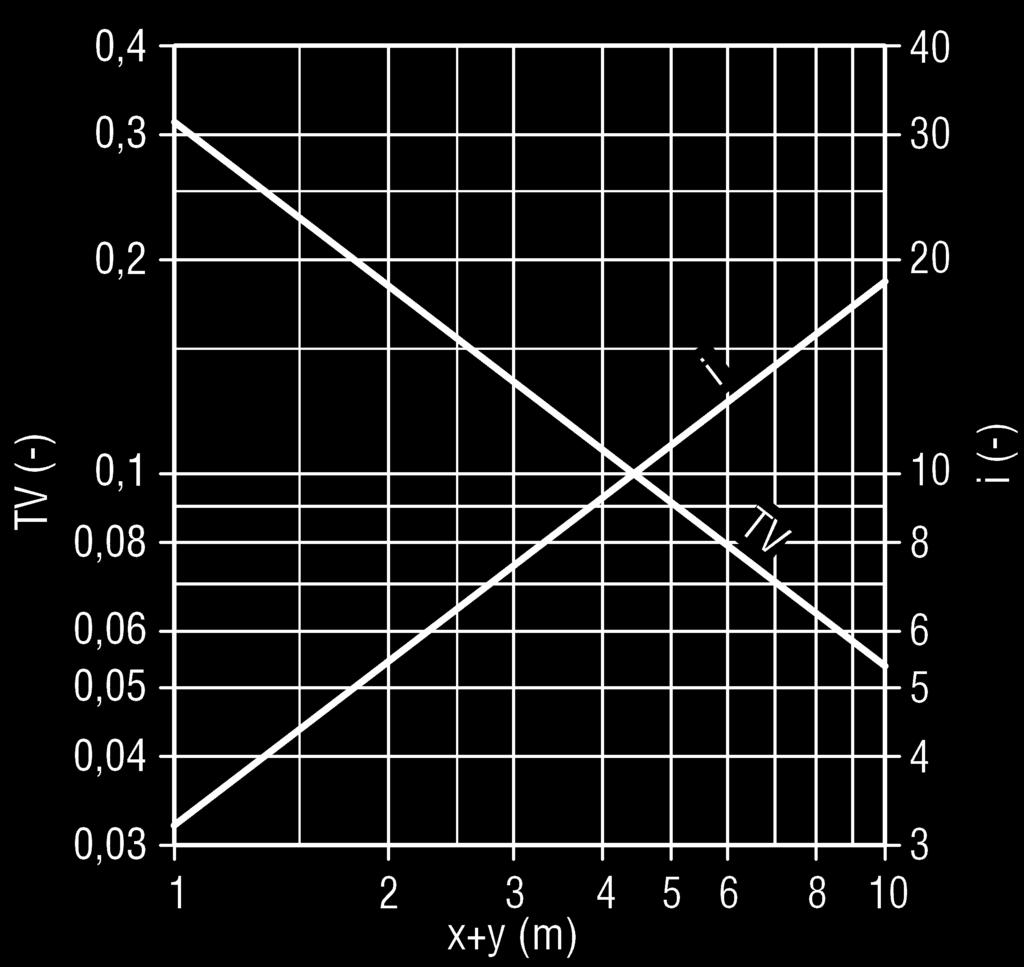

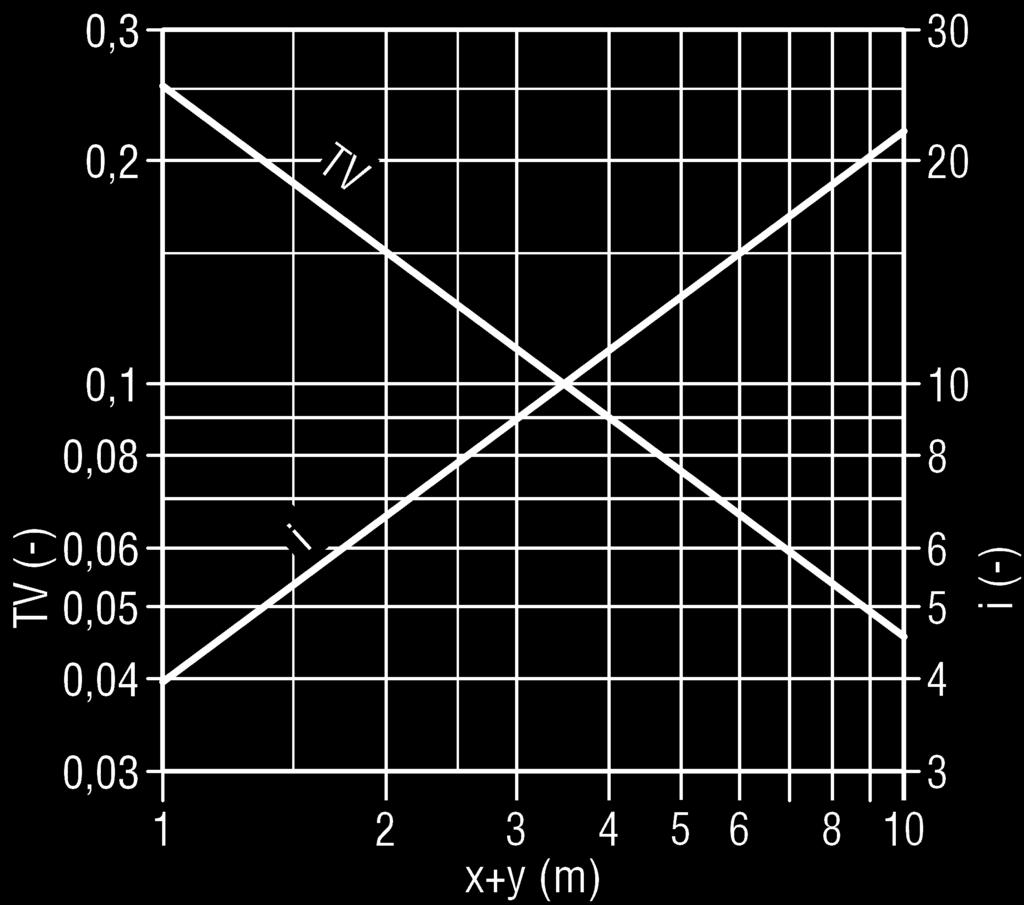

17 Współczynnik redukcji różnicy temperatury i indukcji IDA IDA IDA Schemat podłączenia siłowników elektrycznych Produkt Siemens (-E092) GLB E sterowanie trzypunktowe AC 230 V IDA / (N) (Y1) (Y2) Produkt Siemens 02/04-17

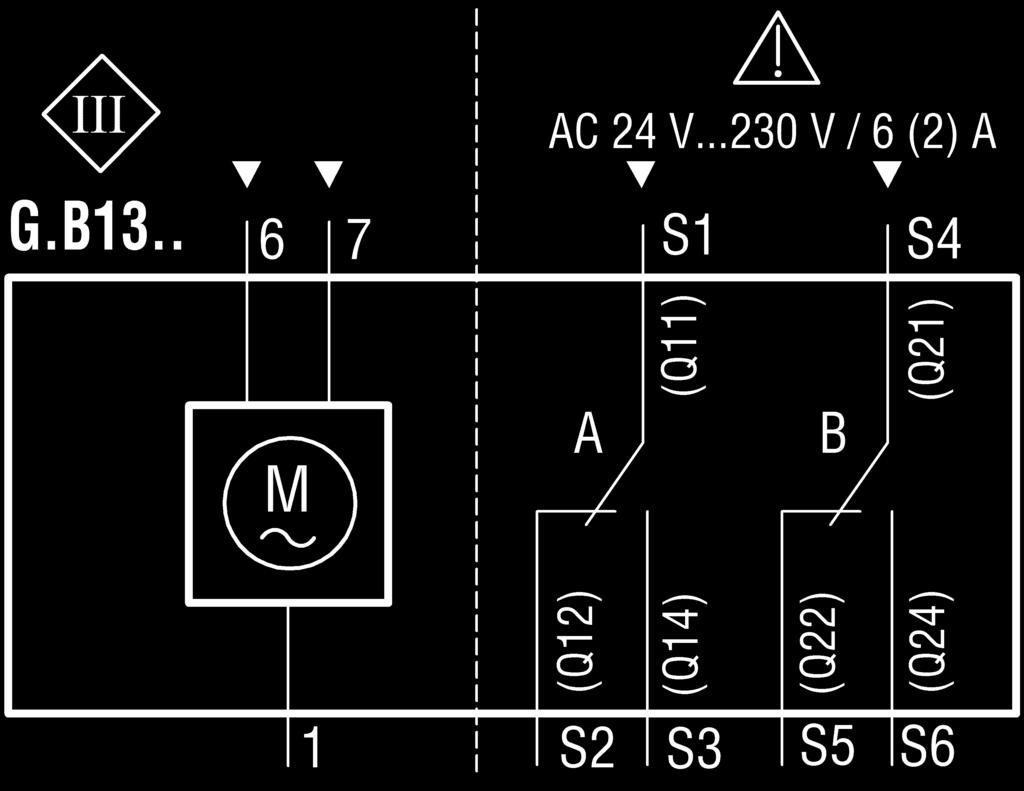

18 (-E090) GLB E Sterowanie trzypunktowe AC 0V (Y1) (G) (Y2) AC 24V Produkt Siemens -E093 (GLB E sterowanie trzypunktowe) (z 2 zintegrowanymi stykami pomocniczymi) AC 0 V AC Dane techniczne siłowników elektrycznych Produkt Siemens -E092 (GLB E / -E090 (GLB E) (standard) / -E093 (GLB E) Zasilanie AC 24 V (SELV / PELV) -Napięcie robocze / częstotliwość: AC 24 V ±20 % / 50 / 60 Hz - Pobór mocy GLB VA / 1 W Zasilenie AC 230 V -Napięcie robocze / częstotliwość AC 230 V ±10 % / 50 / 60 Hz - Pobór mocy GLB VA / 1 W Dane funkcjonalne -Siła nominalna: 250 N - Czas przebiegu dla 60mm 150 s (50 Hz) / 125 s (60 Hz) skoku: Stopień ochrony obudowy - Stopień ochrony zgodnie z EN (przestrzegać instrukcji montażu) IP 40 Klasa ochronności - Klasa izolacji EN Warunki zewnętrzne - Temperatura C / C Wskazówki: Zalecamy odłączenie napięcia po osiągnięciu zadanego położenia. AC 24 V 02/04-18

19 Legenda V ZU (m³/h) [l/s] = Strumień powietrza nawiewanego V AB (m³/h) [l/s] = ilość powietrza wywiewanego V X (m³/h) [l/s] = całkowita objętość strumienia powietrza w punkcie x v max (m/s) = maksymalna prędkość strumienia powietrza v mittel (m/s) = średnia prędkość strumienia powietrza (v mittel = v max x 0,5) x (m) = pozioma droga strumienia powietrza y (m) = pionowa droga strumienia powietrza x+y (m) = poziomy + pionowy zasięg strumienia powietrza x kr (m) = krytyczny zasięg strumienia powietrza y H (m) = maksymalny zasięg pionowy strumienia przy grzaniu ρ (kg/m³) = gęstość Δp t (Pa) = strata ciśnienia L WA [db(a)] = poziom mocy akustycznej w skali A ΔT O (K) = różnica temperatur pomiędzy powietrzem nawiewanym a temperaturą pomieszczenia (ΔT O = t ZU - t R ) ΔT X (K) = różnica temperatury w punkcie x t ZU ( C) = temperatura powietrza nawiewanego t R ( C) = temperatura w pomieszczeniu i (-) = współczynnik indukcji (i = V X / V ZU ) TV (-) = współczynniki redukcji różnicy temperatury (TV=ΔT X /ΔT O ) DS (%) = ustawienie przepustnicy (0% = "ZU" zamknięta/ 100% = "AUF"otwarta) Klucz zamówienia IDA Typ Wykonanie Kierunek powietrza Przykład IDA-Q-ZH-500-SB VM-B0-E000 Nawiewnik sufitowy typ IDA kwadratowa płyta czołowa I nawiew powietrza w poziomie NW500 Blacha stalowa Powierzchnia wypływu niepomniejszona RAL 9010 biały ukryty montaż bez zabezpieczenia przed uderzeniem piłką I bez siłownika Dane do zamówienia 01 - Typ IDA = Nawiewnik sufitowy 02 - Wykonanie 03 - Kierunek przepływu 04 - Wielkość Wielkość Materiał nominalana Redukcja powierzc hni wypływu / Materiał Montaż Lakierowanie Zabezpieczenie przed uderzeniem piłką 06 _ Redukcja powierzchni wypływu Siłownik Przykład IDA -Q -ZH SB VM -B0 -E000 Q R ZH ZV AA = kwardatowa płyta czołowa z ręcznie regulowanym kierunkiem wypływu strumienia powietrza = okrągła płyta czołowa z ręcznie regulowanym kierunkiem wypływu strumienia powietrza = nawiew poziomy (standard) = nawiew pionowy = Wywiew 400 = NW = NW = NW = NW = NW 800 -SB = blacha stalowa (standard) 000 = powierzchnia wypływu nie zredukowana (standard) 400 = powierzchnia wypływu zredukowana do wielkości = powierzchnia wypływu zredukowana do wielkości = powierzchnia wypływu zredukowana do wielkości 600 Wielkość powierzchni zredukowanej musi być mniejsza od wybranej wielkości płyty czołowej. Zredukowana powierzchnia wypływu nie jest stoswana dla wielkości Lakierowanie 9005 = kolor RAL czarny 9010 = paleta RAL biały (standard) xxxx = paleta RAL kolor do wyboru

20 08 Montaż VM = ukryty montaż (standard) SM = widoczny montaż ( tylko w połączeniu z zabezpieczeniem przed piłką) VS = widoczny montaż w połączeniu z ukrytym montażem VM (tylko NW800 z zabezpieczeniem przed uderzeniem piłką) 09 Zabezpieczenie przed uderzeniem piłką B0 = bez zabezpieczenia przed uderzeniem piłką (standard) BS = z zabezpieczeniem przed uderzeniem piłką, lakierowany jak płyta czołowa 10 Siłownik E000 = bez siłownika ( standard) E090 = elektryczny siłownik 24V AC / 3-Pkt. E092 = elektryczny siłownik 230V AC / 3-Pkt. E093 = elektryczny siłownik 24V AC / 3-Pkt. z 2 wyłącznikami krańcowymi Klucz zamówienia SK Skrzynka przyłączna Przykład Wykonanie Typ nawiewnika Rodzaj pracy Wielkość nominalna Zamocowanie Materiał SK- -R -08 -Z VM -SV -DK2 Przepustnica Uszczelka gumowa Pomiar przepływu wykonanie ROB Izolacja Wysokość skrzynki Średnica króćca Położenie krócca -GD1 -VME1 -ROB0 -I0 -KHS -SDS -S1 Przykład SK-R-08-Z-500-VM-SV-DK2-GD1-VME1-ROB0-I0-KHS-SDS-S1 Skrzynka przyłaczna kwadratowa z kołowym podejściem do nawiewnika Nawwiewnik IDA Nawiew NW500 z ukrytym montażm Blacha stalowa ocynkowana przepustnica z linką z uszczelką gumową z elementaem do pomiaru strumienia powietrza bez wykonania ROB bez izolacji Wysokość skrzynki standardowa średnica króćca standardowa 1 króciec na boku Dane do zamówienia 01 - Typ SK = skrzynka przyłączna kwadratowa 02 - Wykonanie Q R = kwadratowa skrzynka dla kwadratowego nawiewnika = kwadratowa skrzynka rozprężna z okrągłym podłączeniem do okrągłych nawiewników 03 - Typ nawiewnika (do zamówienia osobno) 08 = przeznaczona do nawiewnika IDA Funkcja Z A = nawiew = Wywiew 05 - Wielkość 400 = NW = NW = NW = NW = NW Zamocowanie VM = ukryty montaż (standard) SM = montaż widoczny ( tylko dla wykonania z zabezpieczeniem przed uderzeniem piłką) VS = widoczny montaż w połączeniu z ukrytym montażem VM (tylko NW800 z zabezpieczeniem przed uderzeniem piłką) 07 Materiał SV = Blacha stalowa ocynkowana (standard) 02/04-20

21 08 - Przepustnica DK0 = bez przepustnicy ( standard) DK1 = z przepustnicą DK2 = z przepustnicą i linką sterującą 09 - Uszczelka gumowa GD0 GD1 = bez uszczelki gumowej (standard) = z uszczelką gumową 10 - Pomiar przepływu VME0 = bez pomiaru przepływu ilości powietrza w skrzynce rozprężnej ( standard ) VME1 = z pomiarem przepływu ilości powietrza w skrzynce rozpężnej 11 - Wykonanie ROB ROB0 = bez wykonania ROB (standard) ROB1 = z wykonaniem ROB ( nie możliwe dla SK-R-...) 12 - Izolacja L0 = bez izolacji (standard) Ia Ii = skrzynka izolowana na zewnątrz = skrzynka izolowana wewnątrz 13 - Wysokość skrzynki KHS = wsokość skrzynki standardowa xxx = wysokość skrzynki w mm (minimalna wysokość = średnica krócca+ 147 mm, nie mniej niż 245 mm) 14 - Średnica króćca SDS xxx = średnica króćca standardowa = średnica króćca w mm 15 - Położenie krócca S0 = króciec od góry S1 = 1 króciec na boku (standard) S2 = 2 króćce pod kątem 90 S3 = 2 króćce pod kątem 180 S5 = 2 króćce obok siebie Opis Nawiewnik sufitowy IDA do chłodzenia i grzania dużych i wysokich pomieszczeń, do montażu w płaszczyźnie sufitu, spełniający wysokie wymagania architektoniczne. Dla funkcji chłodzenia większa część powietrza nawiewana jest poziomo, aby uniknąć przeciągów. Dla funkcji grzania ciepłe powietrze powinno dotrzeć do strefy przebywania ludzi. Nawiewnik sufitowy IDA posiada przestawialny ręcznie lej napływowy i kwadratową płytę czołową, te dwie funkcje są łączone w sposób optymalny. Do montażu na wysokości od 3 do max. 10 metrów. Nawiewnik wykonany jest z blachy stalowej lakierowanej na kolor RAL 9010 (biały, standard). Połączenie ze skrzynką za pomocą śruby centralnej i poprzeczki (trawersu) - ukryty montaż (- VM). Produkt: SCHAKO typ IDA-Q-ZH-.../ IDA-Q-ZV Wykonanie wywiewne bez leja napływowego Produkt: SCHAKO typ IDA-Q-AA Wykonanie nawiewne z okrągłą płytą czołową i elementem napływowym Produkt: SCHAKO typ IDA-R-ZH-.../ IDA-R-ZV Wykonanie wywiewne z okrągłą płytą czołową bez elementu napływowego Produkt: SCHAKO typ IDA-R-AA z montażem widocznym (-SM) (dla IDA-Q) tylko dla wykonania z zabezpieczeniem przed uderzeniem piłką (- BS) - z montażem widocznym w połączeniu z montażme ukrytym VM (-VS), tylko dla wykonania z zabezpieczeniem przed uderzeniem piłką (-BS) (dla NW 800) 02/04-21

22 Wyposażenie dodatkowe: - Skrzynka przyłączeniowa (SK-Q-08 i SK-R-08), wykonana z blachy stalowej ocynkowanej, malowana wewnątrz RAL9005 (czarna), z uchwytami do zawieszenia, z kierownicą powietrza (tylko w wersji nawiewnej) - z przepustnicą (-DK1, w skrzynce przyłacznej) z blachy stalowej ocynkowanej - z linką sterującą (-DK2) - Pomiar przypływu ilości powietrza (-VME).( dla IDA do NW 625) - w wykonaniu ROB (-ROB1): z możliwością demontażu przepustnicy regulacyjnej i punktu pomiaru przepływu powietrza - z uszczelką gumową (-GD1), na króćcu skrzynki. - z izolacją termiczną - wewnątrz (-li) - zewnątrz (-la) - Wysokość skrzynki niestandardowa, xxx w mm, wysokość minimalna= średnica króćca + 147mm jednak nie mniej niż - średnica króćca niestandardowa, xxx w mm -położenie krócca - S0= króciec od góry - S1= 1 króciec na boku (standard) - S2= 2 króćce pod kątem 90 - S3= 2 króćce pod kątem S5 = 2 króćce boczne obok siebie -z siłownikiem elektrycznym (siłownik 3 - Pkt) - 24 V AC (standard) - bez styku pomocniczego (-E090) - z 2 zintergowanymi stykami pomocniczymi (-E093) V AC (-E092) - Zabezpieczenie przed uderzeniem piłką (-BS) ze stali lakierowanej na RAL 9010 (biały), inny kolor RAL możliwy za dopłatą (tylko IDA-Q-... z motażem SM, i przy NW 800 możliwy tylko z montażem VS). Uwaga: redukcja powierzchni wypływu możliwa tylko w przypadku zastosowania skrzynki o wymiarach panelu czołowego). 02/04-22
