PTS Przepustnica regulacyjna, jednopłytowa

Transkrypt

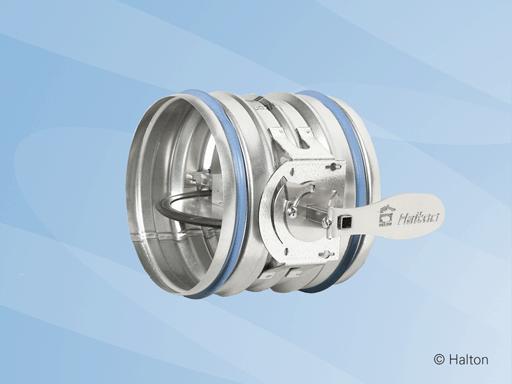

1 PTS Przepustnica regulacyjna, jednopłytowa Cechy wyróżniające przepustnicy PTS: Przepustnica regulacyjna PTS może służyć do regulacji, wyrównywania, ustawiania natężenia przepływu powietrza oraz jako odcinająca przepływ. Szczelność obudowy odpowiada klasie C normy EN Obudowa I płyta przepustnicy wykonana ze stali węglowej ocynkowanej. Szczelność w położeniu zamkniętym zgodna z wymaganiami klasy 4 normy EN Wykonania produktu i wyposażenie dodatkowe Wykonanie z funkcjami: regulacji, wyrównywania, nastawiania i odcinania przepływu. Wykonanie z funkcjami: regulacji, wyrównywania i nastawiania przepływu. Wykonanie z funkcjami: wyrównywania i nastawiania przepływu, z perforowaną płytą. Wyposażona w różne typy siłowników. 1

2 WYMIARY GŁÓWNE ØD 65 L2 L1 L NS L L1 L2 Średnica D Płyta mocująca siłownik, niska (ML)

3 Płyta mocująca siłownik, wysoka, (MH) NS PTS/A (kg) PTS/B (kg) PTS/C (kg)

4 MATERIAŁY I POKRYCIE POWIERZCHNI CZĘŚĆ MATERIAŁ UWAG Obudowa Stalowa ocynkowana Płyta i wałek płyty Stalowa ocynkowana Elementy napędu Stalowa ocynkowana Uszczelka płyty Mieszanka gumowa EPDM Tylko do wykonania A Uszczelnienie zewnętrzne Polimerowe typ MS Płyta mocująca siłownik Stalowa ocynkowana 4

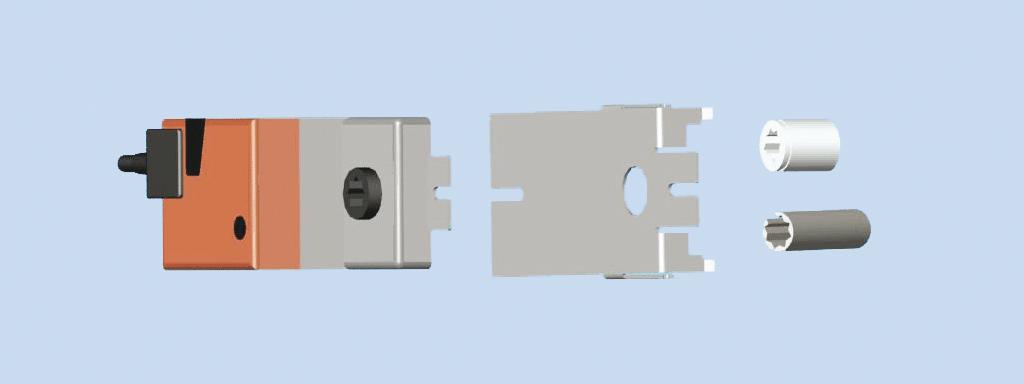

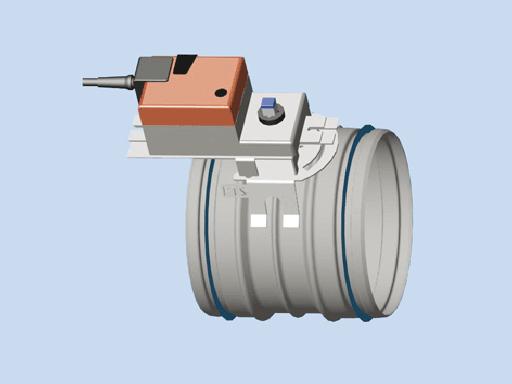

5 WYKONANIA PRODUKTU I WYPOSAŻENIE DODATKOWE Oferta producenta obejmuje trzy wykonania do trzech różnych zastosowań. Wykonanie A do regulacji, wyrównywania, nastawiania i odcinania przepływu (PTS/A). Szczelność odcięcia zgodna z wymaganiami klasy 4 normy EN Wykonanie B do regulacji, wyrównywania i nastawiania przepływu (PTS/B). Wykonanie C do wyrównywania i nastawiania przepływu, z perforowaną płytą (PTS/C). Minimalny moment obrotowy PTS/A PTS/A PTS/B PTS/C Nm 10 Nm x x x x Wykonanie z napędem ręcznym Rękojeść do ustawiania ręcznego z możliwością blokowania położenia. Wykonania z siłownikiem elektrycznym Standardowe wyposażenie w siłownik: Firmy Bielmo typy: LM24A / LM230A / LM24A-SR (5 Nm), NM24A / NM230A / NM24A-SR (10 Nm) i LF24 / LF230 (4 Nm) Dane techniczne oferowanych siłowników SA podane poniżej. Elementy do mocowania siłownika elektrycznego W celu mocowania siłownika na przepustnicy niezbędne jest użycie płyty mocującej oraz przedłużacza wałka. Te elementy umożliwiają mocowanie uniwersalnych typów siłownika. Płyta mocująca niska jest przewidziana do mocowania siłownika w przypadku kanału bez wykładziny zewnętrznej, do sieci kanałów z izolacją przewidziana jest płyta mocująca wysoka. Przepustnica PTS w wykonaniu A (PTS/A) z siłownikiem (B4) Siłownik IL / IH PTS 5

6 Dane techniczne siłowników elektrycznych OZNACZENIE KODOWE NAZWA MOMENT OBROTOWY Nm ZASILANIE RODZAJ REGULACJI (Funkcji) ZAPOTRZEBOWANIE ENERGII CONSAM B1 LM24A 5 24 VAC/VDC Odcinająca, 3 VA/2 W 2 przewodowa B2 LM230A VAC Odcinająca, 12 VA/1 W 2 przewodowa B3 LM24A-SR 5 24 VAC/VDC Regulacja ciągła 4 VA/2 W 0 10 VDC B4 NM24A VAC/VDC Odcinająca, 3.5 VA/2 W 2 przewodowa B5 NM230A VAC/VDC Odcinająca, 2 przewodowa 18 VA/2 W B6 NM24A-SR VAC Regulacja ciągła 0 10 VDC 3 VA/1.5 W B7 LF VAC On-off, spring return 7 VA/5 W B8 LF VAC On-off, spring return 7 VA/5 W W przypadku, gdy wymagany jest inny typ siłownika, prosimy o kontakt z firmą Halton, podając jego typ oraz producenta. 6

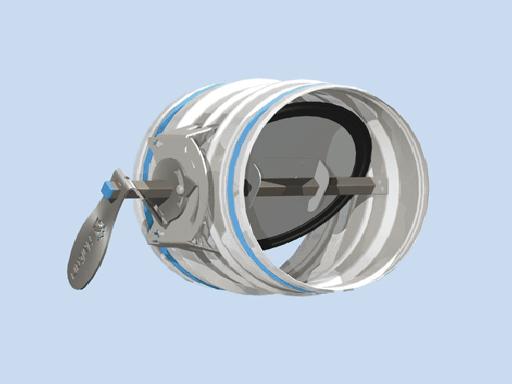

7 DZIAŁANIE Przepustnica typu PTS może być stosowana jako odcinająca lub też do regulacji czy nastawiania natężenia przepływu powietrza, w zależności od rodzaju jej wykonania. Przeznaczona jest do kanałów okrągłych o wielkościach od 100 mm do 500 mm. Położenie płyty przepustnicy jest wskazywane na zewnątrz przez elementy przenoszenia napędu. Wykonanie oznaczone PTS/A, jest przepustnicą odcinającą, przy czym nieszczelność jest mniejsza niż wymagana normą EN 1751 dla klasy 4. Szczelność zapewnia uszczelka z mieszanki gumowej. To wykonanie przepustnicy jest oferowane zarówno z napędem ręcznym jak też z siłownikiem elektrycznym do trójstawnej lub ciągłej regulacji. W tym ostatnim przypadku sygnał sterujący to napięcie prądu stałego w zakresie V. Wykonanie PTS/B może być zastosowane do regulacji lub nastawiania natężenia przepływu w sieciach wentylacyjnych. W tym wykonaniu płyta nie ma uszczelki. W ofercie dostawy może być przepustnica z ręcznym napędem lub z elektrycznym siłownikiem. Użycie siłownika zapewnia regulację ciągłą sygnałem napięciowym 0 10 V DC albo regulację trójstawną. Przepustnica w wykonaniu PTS/C służy głównie do nastawiania natężenia przepływu. Płyta przepustnicy jest perforowana i zarówno pod względem akustycznym jak i funkcjonalnym projektowana do jednoczesnego wyrównywania (uspokojenia) strumienia powietrza. Typowo siłownik jest montowany z przepustnicą w fabryce, śrubami do płyty mocującej. Montaż na obiekcie jest możliwy przy pomocy niezbędnego zestawu elementów (dostarczanych jako wyposażenie). Zestaw składa się z płyty mocującej i przedłużacza wałka przepustnicy. Płyta mocująca daje się łatwo zamocować na urządzeniu przy pomocy uniwersalnych narzędzi. PTS/A PTS/B 7

8 PTS/C 8

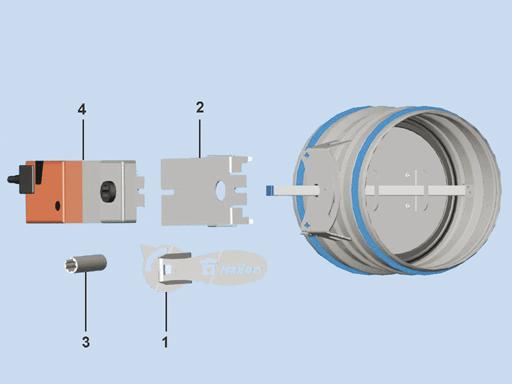

9 INSTALOWANIE Przepustnicę mocuje się do sieci na przykład przez nitowanie. Należy upewnić się czy nity nie będą przeszkadzały w działaniu. Odległość nitów od krawędzi kanału musi wynosić przynajmniej 10 mm. Zewnętrzna uszczelka kanału zapewniająca szczelność połączenia z przepustnicą należy mechanicznie umocować przez przykręcenie lub przynitowanie. Jeśli dostawa obejmuje siłownik, należy go elektrycznie podłączyć do zasilania oraz do przewodów sygnałowych, zgodnie ze schematem montażowym. Przykład połączeń jest podany na oddzielnym rysunku. Można też dokonać montażu siłownika na obiekcie zgodnie z instrukcją montażu, używając płyty mocującej i przedłużacza wałka, te elementy znajdują się w dostawie. Sposób mocowania według poniższego. Odłączyć elementy przekazywania napędu (1) przez zwolnienie śruby blokującej. Nałożyć płytę mocującą (2) w miejscu elementów napędu, należy zapewnić mechaniczną stabilność położenia płyty przez doginanie nóżek płyty ręcznymi narzędziami. Przyłącze wałka przepustnicy (3) jest dostosowane do większości typów siłowników (4). Połączenia elektryczne należy wykonać po umocowaniu siłownika, zgodnie z instrukcją. Połączenia elektryczne Belimo 9

10 ~ 24 VAC, 24 VDC 230 VAC ~ 24 VAC, 24 VDC 0-10 VDC 2-10 VDC ~ Y1 U ~ Y1 U LM...A NM...A LM24A-SR NM24A-SR LF24-SR SM24A-SR ~ 24 VAC, 24 VDC 0-10 VDC 2-10 VDC S1 S2 S ~ Y1 U M AF24-SR LF AF 10

11 OPIS TECHNICZNY Obudowa oraz okrągła płyta (również perforowana) przepustnicy PTS, odcinającej, nastawiającej czy regulującej, jest wykonana ze stali węglowej ocynkowanej. Przepustnica w wykonaniu odcinającym spełnia wymagania szczelności odcięcia według normy EN 1751, klasa 4. Zewnętrzna uszczelka na króćcu przyłączeniowym zapewnia szczelne połączenie z siecią kanałów. 11

12 OZNACZENIE KODOWE PRODUKTU PTS/S-D S = Wykonania A Przepustnica z uszczelką na płycie B Przepustnica bez uszczelki na płycie C Przepustnica z perforowaną płytą D = Średnica przyłącza do kanału 100, 125, 160, 200, 250, 315, 400, 500 Wykonania specjalne i wyposażenie dodatkowe MA = Materiały CS Stal MO = Typ siłownika NA Ręczny = awaryjny B1 LM24A, 5 Nm, 24 V, odcinający B2 LM230A, 5 Nm, 230 V, odcinający B3 LM24A-SR, 5 Nm, 24 V, regulujacy B4 NM24A, 10 Nm, 24 V, odcinający B5 NM230A, 10 Nm, 230 V, odcinający B6 NM24A-SR, 10 Nm, 24 VAC/VDC, regulujacy B7 LF24, 4 Nm, 24 VAC/VDC, on-off, spring return B8 LF230, 4, 230 VAC, on-off, spring return AC = Wyposażenie dodatkowe BA Rękojeść do ręcznego nastawiania ML Płyta mocująca siłownik, niska MH Płyta mocująca siłownik, wysoka IL Zestaw elementów mocowania siłownika, płyty niskiej IH Zestaw elementów mocowania siłownika, płyty wysokiej IJ Płyta mocująca siłownik, niska do siłownika LF Przykład oznaczenia kodowego PTS/A-100, MA=CS,MO=NA 12
