PRACOWNIA PROJEKTOWA PROJEKT BUDOWLANY. zagospodarowanie terenu wokół fontanny na placu zabaw w Olsztynie

Transkrypt

1 Częstochowa ul. Elsnera 4h tel , PROJEKT BUDOWLANY Nazwa inwestycji: zagospodarowanie terenu wokół fontanny na placu zabaw w Olsztynie Adres inwestycji: Olsztyn, działki numer ewid. 1894/6, 1895, 1896, 1987 k.m. 13 Inwestor: Gmina Olsztyn Olsztyn Plac J. Piłsudskiego 10 Projektował: Piotr Kędzierski mgr inż. budownictwa inż. architekt uprawnienia budowlane w specjalności architektonicznej do projektowania bez ograniczeń nr 9/07/SLOKK członek ŚOIA numer SL-1235 uprawnienia budowlane do projektowania i kierowania robotami budowlanymi w specjalności konstrukcyjno - budowlanej nr 96/02 członek ŚOIIB numer SLK/BO/2251/02 Opracowała: Marta Walczyk mgr inż. architekt Justyna Krupa mgr inż. budownictwa Częstochowa, marzec 2012 r.

2 SPIS ZAWARTOŚCI PROJEKTU: I. Projekt zagospodarowania działek 1. Podstawa opracowania 2. Przedmiot inwestycji 3. Istniejący stan zagospodarowania nieruchomości 4. Uzbrojenie terenu 5. Projektowane zagospodarowanie terenu II. Projekt architektoniczno budowlany 1. Placyk z fontanną i pasaż pieszy 1.1. Projektowane rozwiązanie sytuacyjne 1.2. Pochylenie podłużne 1.3. Przekroje poprzeczne, rodzaj nawierzchni i jej konstrukcja 1.4. Odwodnienie 1.5. Posadzka 1.6. Zestawienie powierzchni utwardzonych i pozostałych 1.7. Zastosowane materiały 2. Mała architektura 2.1. Przedmiot i zakres opracowania 2.2. Wykaz elementów małej architektury 3. Uwagi końcowe Część rysunkowa Orientacja Mapa sytuacyjno - wysokościowa skala 1:500 Rys. nr 1 Projekt zagospodarowania terenu mała architektura skala 1:500 Rys. nr 2 Przekroje konstrukcyjne skala 1:50 III. Załączniki 1. Oświadczenie z art. 20 ust. 4 ustawy z dnia 7 lipca Prawo budowlane projektanta 2. Kopie uprawnień budowlanych projektanta 3. Kopie zaświadczenia o przynależności do izby projektanta 2

3 I. PROJEKT ZAGOSPODAROWANIA DZIAŁEK 1. Podstawa opracowania 1) umowa z Urzędem Gminy Olsztyn; 2) wypis i wyrys z miejscowego planu zagospodarowania przestrzennego Gminy Olsztyn; 3) mapa sytuacyjno wysokościowa w skali 1:500; 4) Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. nr 75, poz. 690 z 15 czerwca 2002 r. z późniejszymi zmianami); 5) koncepcja zagospodarowania uzgodniona z Zamawiającym; 6) wizja i inwentaryzacja przedmiotowego terenu. 2. Przedmiot inwestycji Przedmiotem inwestycji jest zagospodarowanie terenu wokół fontanny na placu zabaw w Olsztynie, na działkach 1895, 1896 przy ul. Zamkowej. W ramach zagospodarowania przewidziano wykonanie: placyku wokół fontanny, pasażu pieszego, ścieżki percepcyjnej oraz elementów małej architektury. 3. Istniejący stan zagospodarowania nieruchomości Przedmiotowa nieruchomość położona jest w Olsztynie, obejmuje dwie działki geodezyjne o numerach 1894/6, 1895, 1896, 1987 k.m. 13, które w miejscowym planie zagospodarowania przestrzennego są terenami otwartymi, o unikalnych walorach przyrodniczych i krajobrazowych. Przedmiotowe działki zabudowane są elementami małej architektury i urządzeniami zabawowymi. Na teren nieruchomości doprowadzona jest woda z wodociągu. Teren działek jest ogrodzony ogrodzeniem z siatki. Na terenie inwestycji występują pojedyncze drzewa. Wody opadowe odprowadzane są powierzchniowo. 4. Uzbrojenie terenu Na teren działek doprowadzona jest woda. Istniejące przyłącze wody wraz ze studzienką zlokalizowane są na działce nr Teren nie posiada własnego oświetlenia. Umieszczony na działce nr 1896 słup z oświetleniem, służy podświetleniu ruin zamku. 5. Projektowane zagospodarowanie terenu Na przedmiotowym terenie zaprojektowano zagospodarowanie terenu wokół fontanny na placu zabaw w Olsztynie. W ramach zagospodarowania, przewidziano wykonanie: placyku wokół fontanny, pasażu pieszego oraz elementów małej architektury. Dojście do placu zabaw odbywać się będzie istniejącym chodnikiem z ul. Zamkowej, określonego w projekcie jako pasaż A, którego nawierzchnię projektuje się do zmiany w nawiązaniu do pasażu B, jak również, projektuje się, poszerzenie schodów przy pasażu A. Poszerzenie schodów i wymianę nawierzchni w pasażu A wraz z nowym opornikiem, projektuje się jako inwestycję realizowaną w drugim etapie. Projekt zagospodarowania, zakłada zachowanie istniejących urządzeń zabawowych w miejscach ich lokalizacji, dopuszczając przy tym ich zmianę miejsca usytuowania. Zaprojektowano pasaż pieszy, będący powiązaniem z placykiem, na którym wykonana zostanie fontanna, w formie trzech dysz tryskających, umieszczonych w poziomie posadzki. Na placyku zaprojektowano siedem ławek granitowych z siedziskiem drewnianym, oraz trzy kosze na śmieci. Posadzkę pasażu i placyku wokół fontanny, zaprojektowano głównie z płyty granitowej szarej i czarnej, układanej w szachownicę, w połączeniu z kostką granitową, układaną jak pokazano na załączniku graficznym. Dodatkowo, zaprojektowano 3

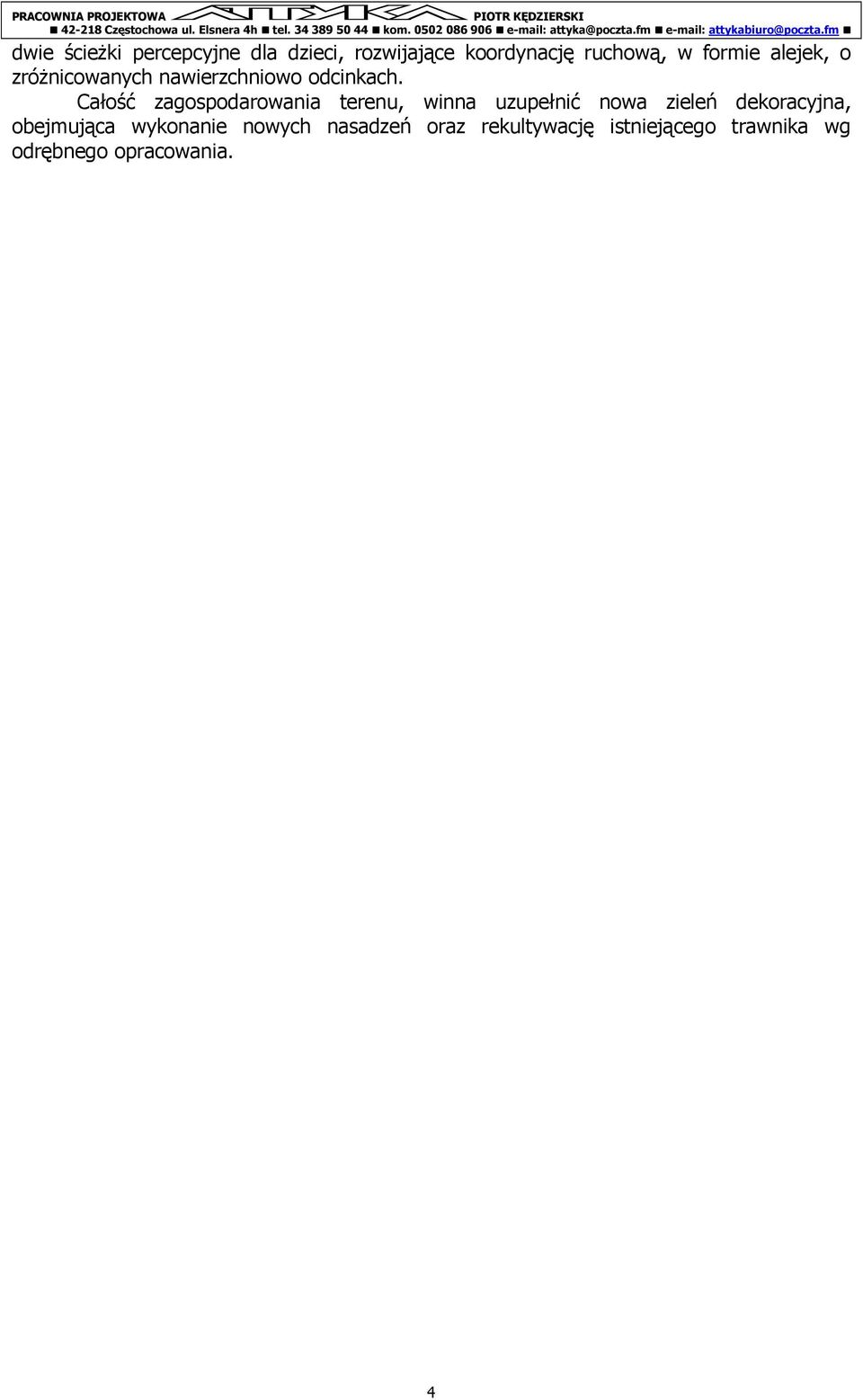

4 dwie ścieżki percepcyjne dla dzieci, rozwijające koordynację ruchową, w formie alejek, o zróżnicowanych nawierzchniowo odcinkach. Całość zagospodarowania terenu, winna uzupełnić nowa zieleń dekoracyjna, obejmująca wykonanie nowych nasadzeń oraz rekultywację istniejącego trawnika wg odrębnego opracowania. 4

5 II. PROJEKT ARCHITEKTONICZNO BUDOWLANY 1. Placyk z fontanną i pasaż pieszy 1.1. Projektowane rozwiązanie sytuacyjne Fontannę z placykiem wraz z pasażem pieszym, zaprojektowano jak na załączniku graficznym z uwagi na istniejące na działce urządzenia zabawowe placu zabaw dla dzieci, elementy małej architektury, drzewa oraz istniejące przyłącze wody. Pasaż pieszy to trzy proste odcinki, wykonane z płyt granitowych, połączone ze sobą na zakrętach kostką granitową, dzięki czemu można uzyskać dowolny łuk, by ominąć istniejące urządzenia placu zabaw Pochylenie podłużne Niweletę placyku i pasażu, zaprojektowano w nawiązaniu do rzędnych istniejącego terenu, z uwzględnieniem powierzchniowego odprowadzenia wód deszczowych, z projektowanych powierzchni utwardzonych. Projektowany spadek podłużny dla pasażu A wynosi 4,7%, dla pasażu B to kolejno: 5%, 8% i 6%, dla placu z fontanną 2% Przekroje poprzeczne, rodzaj nawierzchni i jej konstrukcja Posadzkę zaprojektowano zgodnie z projektem zagospodarowania terenu o nawierzchni z płyt granitowych oraz kostki granitowej gr. 5.0 cm, na podbudowie tłuczniowej z obrzeżami z opornika granitowego, ciętego 6x20 cm, na ławie betonowej z betonu B 15. Nawierzchnia pasażu i placyku - płyty granitowe 62x90 cm gr.5 cm / kostka granitowa 4x6 cm, - podsypka cementowo-piaskowa 3.0 cm, - górna warstwa podbudowy z kruszywa łamanego, stabilizowanego mechanicznie o frakcji 2-31,5 mm gr. 6.0 cm, - dolna warstwa podbudowy z kruszywa łamanego, stabilizowanego mechanicznie o frakcji 31,5 63 mm gr cm, - warstwa odsączająca z piasku 10.0 cm. Nawierzchnia ścieżki percepcyjnej - żwirek / piasek / drewniane bale, - podsypka piaskowo-cementowa 3.0 cm, - górna warstwa podbudowy z kruszywa łamanego, stabilizowanego mechanicznie o frakcji 2-31,5 mm gr. 5.0 cm, - dolna warstwa podbudowy z kruszywa łamanego, stabilizowanego mechanicznie o frakcji 31,5-63 mm gr cm, - warstwa odsączająca z piasku 10.0 cm Odwodnienie Zaprojektowano powierzchniowe odwodnienie projektowanych pasaży oraz placyku, poprzez odpowiednio założone pochylenie nawierzchni, z odprowadzeniem wód deszczowych na teren biologicznie czynny Posadzka Posadzka pasażu A i B oraz placyku z fontanną Posadzkę przedmiotowych pasaży i placu z fontanną, zaprojektowano z płyt granitowych szarych i czarnych, układanych w szachownicę, fragmentarycznie uzupełnianych 5

6 kostką granitową szaro-czarną gr. 5.0 cm, układaną promieniście i podłużnie, ograniczoną opornikiem granitowym ciętym 10 x 25 cm Posadzka ścieżki rozwijającej koordynację ruchową Posadzkę przedmiotowych ścieżek, zaprojektowano z trzech różnych materiałów jak żwirek, piasek i bale drewniane na podbudowie z tłucznia. Ścieżki ograniczone są drewnianą palisadą, różnicowaną wysokością, by zyskać formę sinusoidy Zestawienie powierzchni utwardzonych i pozostałych L.p. Rodzaj nawierzchni Pasaż A Ilość / m² Pasaż B i placyk z fontanną Ilość / m² 1 płyty granitowe 49,00 157,00 62x90 cm gr.5.0 cm - czarne 2 płyty granitowe 49,00 161,00 62x90 cm gr.5.0 cm - szare 3 kostka granitowa 3,50 20,00 4x6 - czarna 4 kostka granitowa 0,60 29,00 4x6 - szara 5 żwir - 24,00 6 piasek - 14,00 7 kora - 300,00 8 bale drewniane - 23, Zastosowane materiały - kostka granitowa 4x6 cm, w kolorze szarym i czarnym, - płyty granitowe 62x90 cm, gr. 5 cm, w kolorze szarym i czarnym, - oporniki granitowe, cięte 6 x 20 cm, w kolorze czarnym: 291,00 mb etap I, 65,00 mb etap II, - beton kl. B 15 na ławy oporników, - żwirek, - piasek, - bale drewniane, - palisada drewniana 110 mb, - kora. 2. Mała architektura 2.1. Przedmiot i zakres opracowania Zakres opracowania obejmuje wykonanie projektu placyku z fontanną, pasaży pieszych i ścieżek percepcyjnych oraz wyposażenie terenu w elementy małej architektury tj. ławki, kosze na śmieci. Projektuje się placyk wyposażony w siedem ławek granitowych z siedziskiem drewnianym i trzy kosze na śmieci. Dodatkowo projektuje się poszerzenie schodów i wymianę istniejącej kostki w pasażu A na płyty granitowe, w nawiązaniu do pasażu B wraz z nowym opornikiem. Zaprojektowano schody granitowe, o stopnicach w kolorze szarym i czarnym przemiennie. Parametry koszy na śmieci: 6

7 H 0,60 m; Ø 0,40 m Materiały obudowa: listwy z drewna iglastego i profile stalowe malowane proszkowo podstawa: stalowa malowana proszkowo Kolorystyka drewno: teak pojemnik: czerń konstrukcja: czerń Parametry ławek: Wymiary ok. 2,50 x 0,60 x 0,45 m Materiały siedzisko: listwy z drewna iglastego podstawa: granit Kolorystyka siedzisko: teak podstawa: czerń 2.2. Opis robót mikroniwelacyjnych Roboty mikroniwelacyjne obejmować będą swoim zakresem odgruzowanie i oczyszczenie terenu po zakończeniu układania nowych nawierzchni Odgruzowanie i oczyszczenie terenu Po zakończeniu realizacji robót związanych z wykonaniem posadzek oraz realizacji wszystkich elementów małej architektury, dokonać należy oczyszczenia terenu z resztek budowlanych i śmieci. Odgruzowanie należy wykonać ręcznie, załadować pozostałości budowlane na samochód wywrotkę i odwieźć na wysypisko. 3. Uwagi końcowe Wszystkie zmiany projektowe, wyłącznie na wniosek Inwestora i za zgodą autora niniejszego projektu. Podczas realizacji inwestycji, należy stosować urządzenia, materiały oraz technologie posiadające odpowiednie atesty i certyfikaty. Dopuszcza się użycie płyt granitowych, w wymiarach innych niż 62x90 cm, pod warunkiem utrzymania sposobu układania szachownicowego posadzki. 7
