Stabilność związków nieorganicznych - rozwaŝania termodynamiczne.

Wielkość: px
Rozpocząć pokaz od strony:

Download "Stabilność związków nieorganicznych - rozwaŝania termodynamiczne."

Transkrypt

1 Stabilność związków nieorganicznych - rozwaŝania termodynamiczne

2 TEMATYKA WYŁADU 1. Ciśnienie dysocjacyjne. 2. Diagramy fazowe. 3. Ciśnienia cząstkowe gazów w mieszaninach wieloskładnikowych.

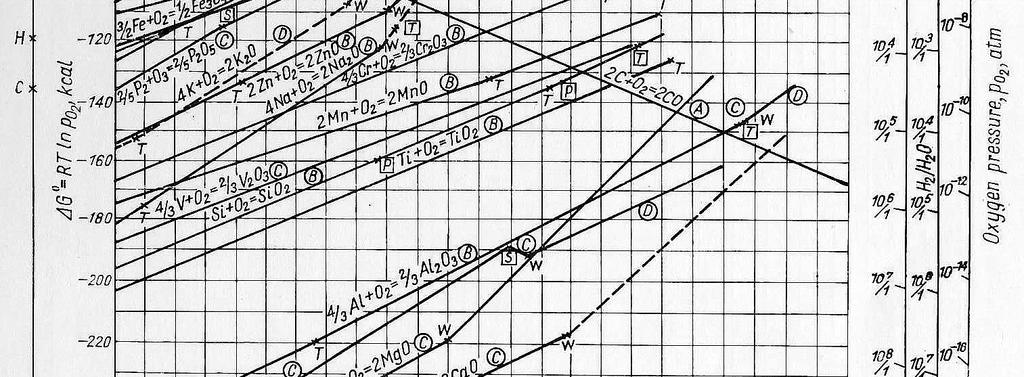

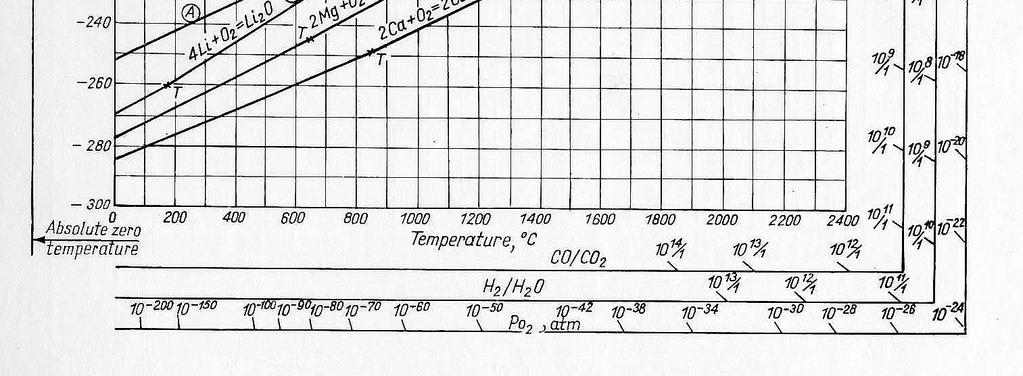

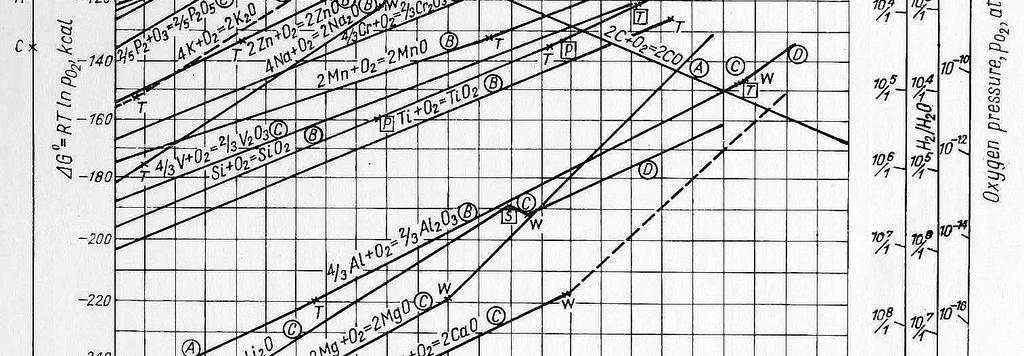

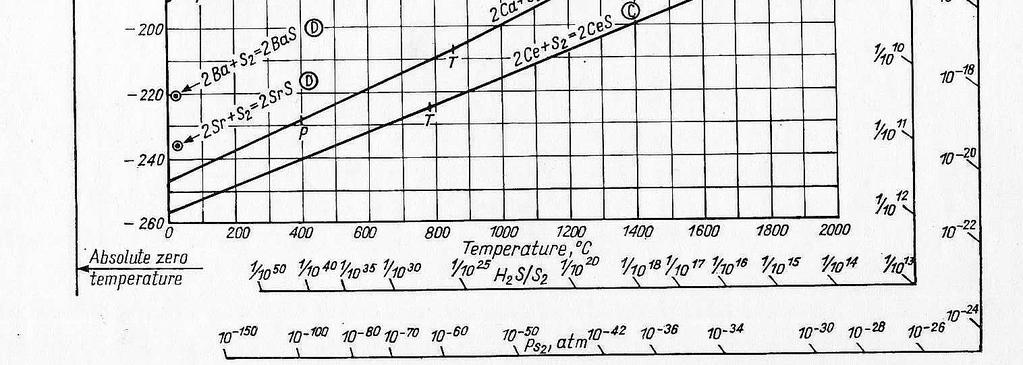

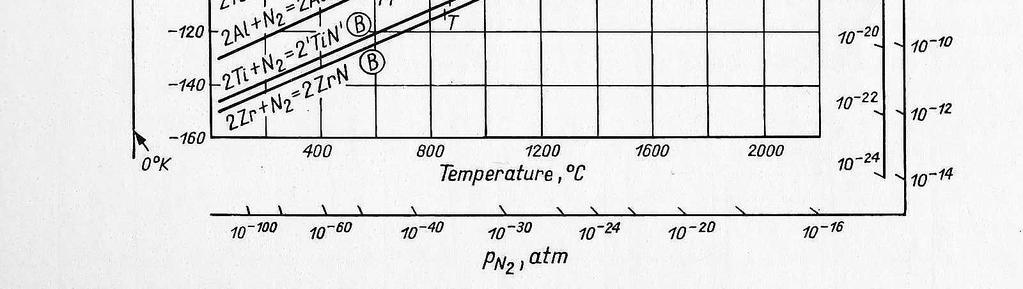

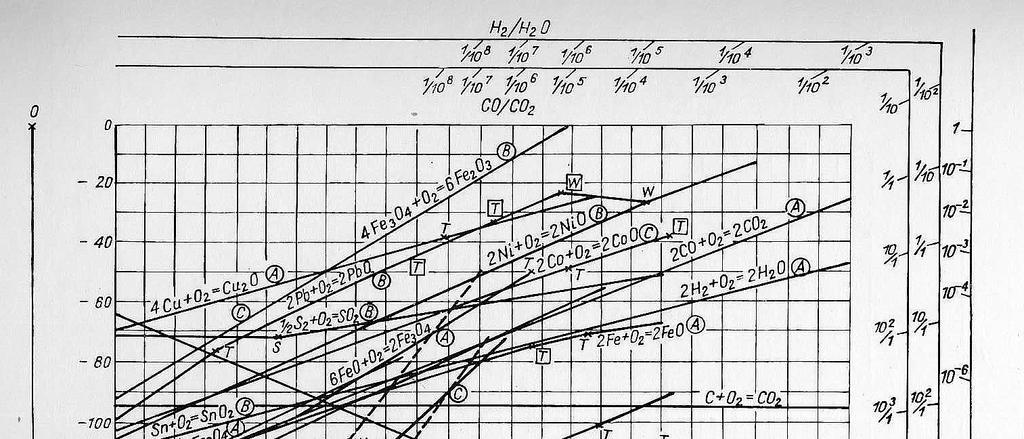

3 DIAGRAMY ELLINGHAM A-RICHARDSON A (RICHARDSON A-JEFFES A) S. Mrowec, An Introduction to the Theory of Metal Oxidation, National Bureau of Standards and National Science Foundation, Washington D.C., 1982.

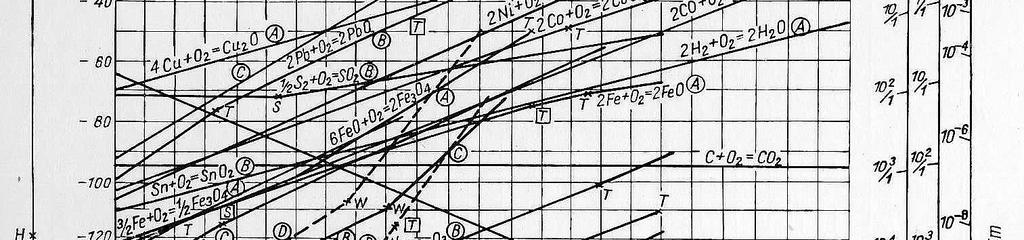

4 DIAGRAMY ELLINGHAM A-RICHARDSON A (RICHARDSON A-JEFFES A)

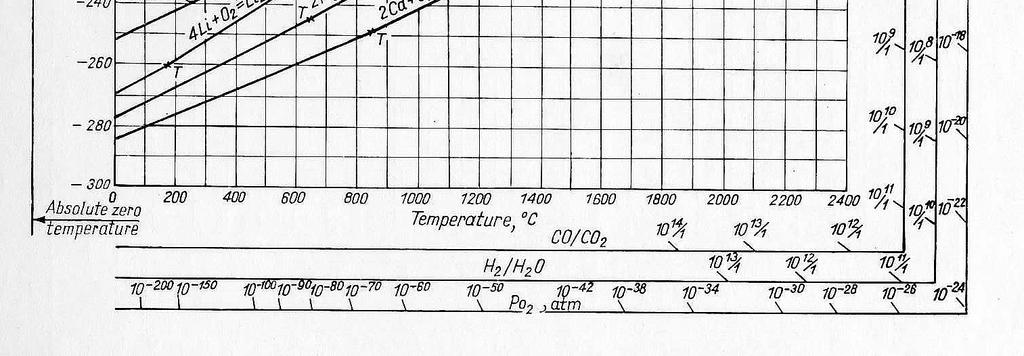

5 DIAGRAMY ELLINGHAM A-RICHARDSON A (RICHARDSON A-JEFFES A)

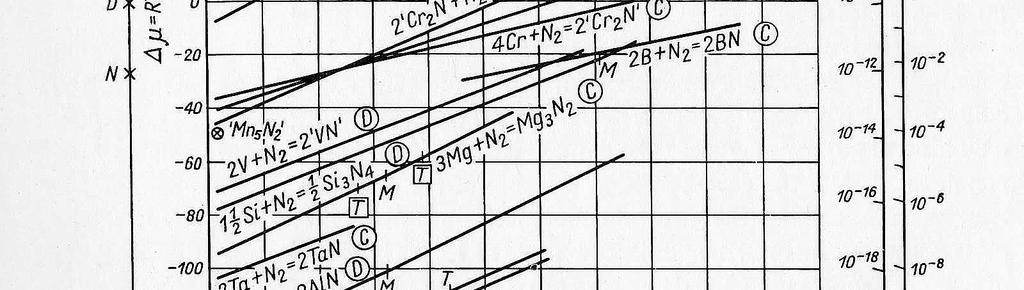

6 DIAGRAMY ELLINGHAM A-RICHARDSON A (RICHARDSON A-JEFFES A)

7 OKREŚLANIE CIŚNIEŃ DYSOCJACYJNYCH Przykład: określić ciśnienie dysocjacyjne NiO w T = 1000 o C odp.: p (NiO) = atm

8 KOLEJNOŚĆ TLENKÓW W ZGORZELINIE WIELOFAZOWEJ Przykład: określić kolejność występowania tlenków w zgorzelinie powstającej na Ŝelazie, utlenianym w powietrzu w T = 1000 oc odp.: p(feo) atm p(fe3o4) atm p(fe2o3) 10-5 atm Fe/FeO/Fe3O4/Fe2O3/O2

9 OKREŚLANIE CIŚNIEŃ DYSOCJACYJNYCH Me + X MeX ( ) gdzie: Me metal X 2 utleniacz MeX produkt reakcji utleniania (zgorzelina, ang. scale) G = µ µ µ MeX Me X gdzie: G zmiana potencjału termodynamicznego reakcji (1) µ i potencjał chemiczny danego składnika

10 0 RTln a i i i µ = µ + gdzie: R stała gazowa T temperatura [K] a i aktywność danego składnika w układzie 0 µ i potencjał chemiczny danego składnika w warunkach standardowych, tj. przy jego aktywności równej jedności W przypadku czystych substancji występujących w stanie stałym: µ = µ oraz µ = µ 0 0 Me Me MeX MeX W przypadku substancji występujących w stanie gazowym: 0 0 µ = µ + RTln a = µ + RTln p X X X X X

11 G = µ µ µ = µ µ µ RTln p = G RTln p MeX Me 2 X MeX Me 2 X 2 X 2 X W stanie równowagi termodynamicznej G = 0, a zatem: p X 2 = exp 2 G RT 0

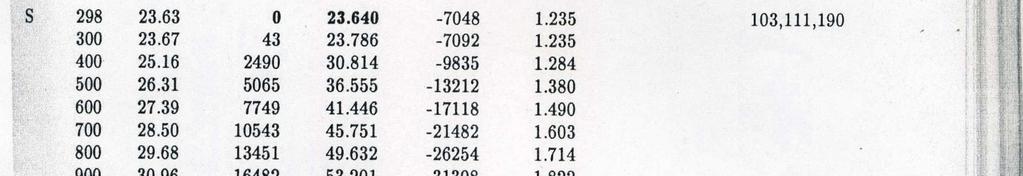

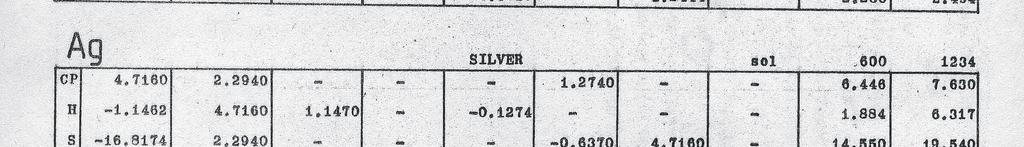

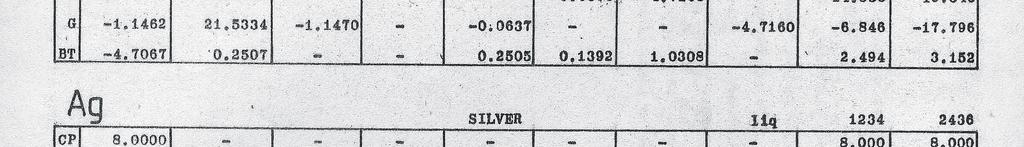

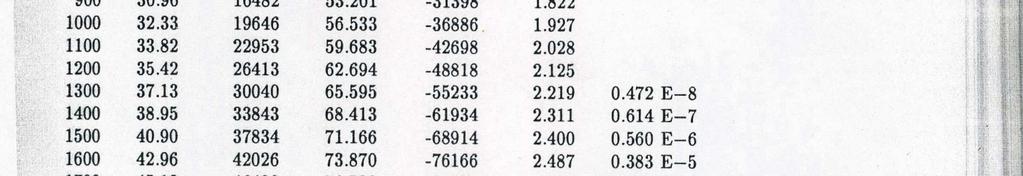

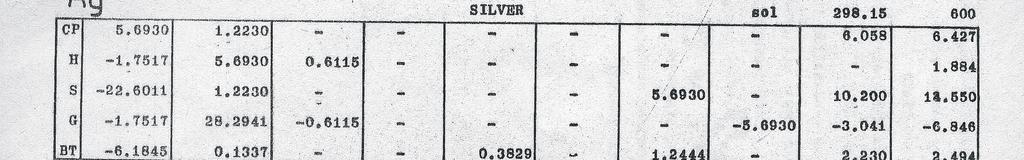

12 TABLICE TERMODYNAMICZNE J. Nedoma, M. Bućko, P. Schreiner, Funkcje termodynamiczne, AGH, Kraków, 1986 µ 0 [ kcal] = G = a T0 + b T c T d T e T f T g ln T + h 10 3 T ln T

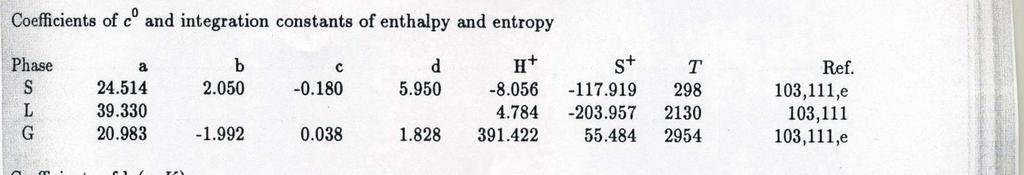

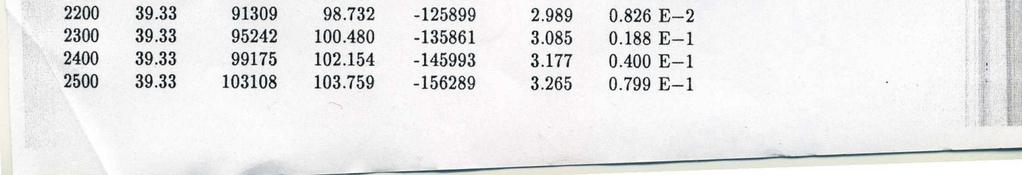

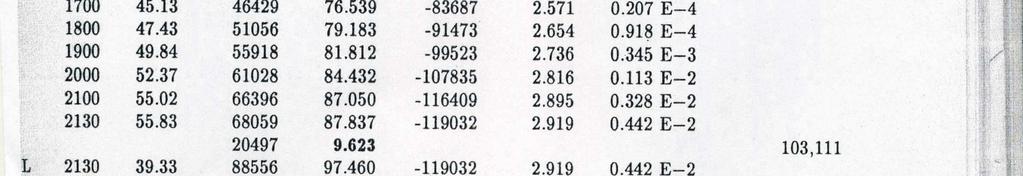

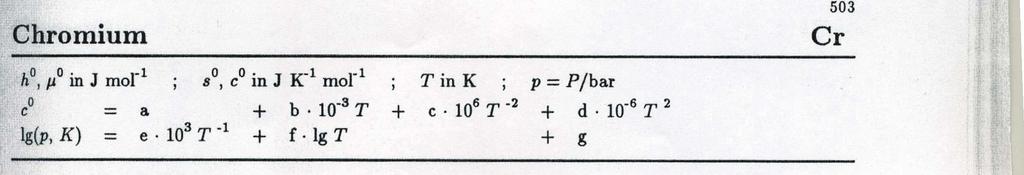

13 TABLICE TERMODYNAMICZNE I. Barin, O. Knacke, O. Kubaschewski, Thermochemical properties of inorganic substances, Springer-Verlag, Berlin-Heidelberg-New York, 1977 ( ln ( / ) ) b c d y y y µ = H S y a y T K 1 3 y = 10 3 T / K

14 KOLEJNOŚĆ TLENKÓW W ZGORZELINIE WIELOFAZOWEJ Przykład: określić kolejność występowania tlenków w zgorzelinie powstającej na Ŝelazie, utlenianym w powietrzu w T = 1000 o C 1 16 Fe + O = FeO p( FeO) = atm Fe + 2O = Fe O p( Fe O ) = atm Fe + O = Fe O p( Fe O ) = atm FeO + O = Fe O p( Fe O ) = atm FeO + O = Fe O p( Fe O ) = atm Fe O + O = 3Fe O p( Fe O ) = atm Fe/FeO/Fe 3 O 4 /Fe 2 O 3 /O 2 Z. Grzesik, "Thermodynamics of gaseous corrosion" in ASM Handbook, vol. 13a, p.90-96, ASM International, Materials Park, Ohio, USA, 2003.

15 PRZYKŁADY BŁĘDNEGO STOSOWANIA ROZWAśAŃ TERMODYNAMICZNYCH Określenie kolejności występowania warstw tlenkowych w zgorzelinie wielofazowej: 15 3Fe + 2O = Fe O p( Fe O ) = atm Fe + O = FeO p( FeO) = atm FeO + O = Fe O p ( Fe O ) = atm Występowanie określonych produktów reakcji w układach wieloskładnikowych: aa + bb + cc+... = FeO + a' A' + b' B' + c' C' +... G < 0 G > 0

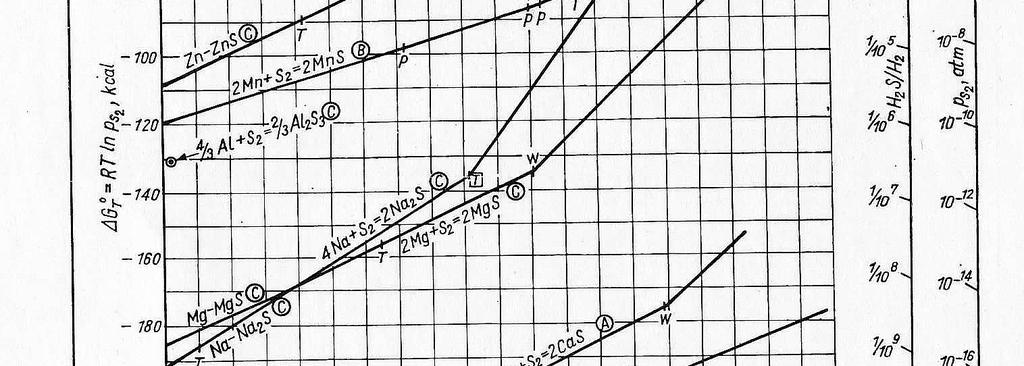

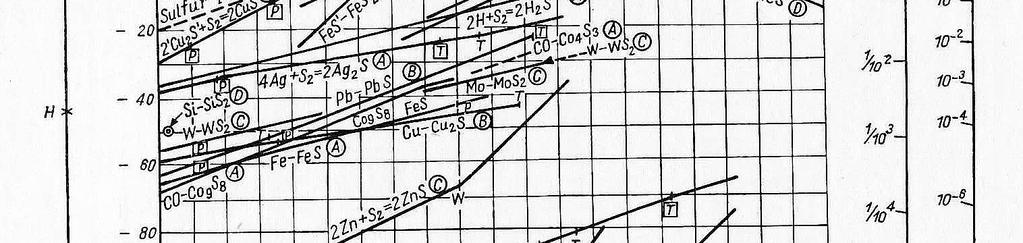

16 DIAGRAMY ELLINGHAM A

17 DIAGRAMY FAZOWE

18 DIAGRAMY FAZOWE

19 DIAGRAMY FAZOWE

20 CIŚNIENIA CZĄSTKOWE GAZÓW W MIESZANINACH Układ para wodna - wodór H O2 H2O 2 p O 2 p = p H 2 H O G exp RT 0 N = n + n H2 H2 H2O 1 O = no n H2O N + gdzie N i N oznaczają całkowite ilości moli H 2 i O 2 obecnych w mieszaninie gazowej, N H2 H N O2 O natomiast n ; n ; n ilość moli poszczególnych gazów w stanie równowagi termodynamicznej. H2 O2 H2O p i = ni m p n i= 1 i tot gdzie n i jest ilością moli składnika i, m liczbą wszystkich składników w układzie, natomiast p tot oznacza całkowite ciśnienie mieszaniny gazowej.

21 DIAGRAMY KELLOGG A 5 0 S (l) -4 FeSO 4 (S) -2 Fe 2 (SO 4 ) 3 (S) 10-5 FeS (S) FeS 2 (S) 5 0 log p( (S 2 ) / atm Fe (S) log p SO2 = log p(h 2 ) / p(h 2 S) Fe 3 O 4 (S) Fe 2 O 3 (S) FeO (S) log p(o 2 ) / atm Z. Grzesik, "Thermodynamics of gaseous corrosion" in ASM Handbook, vol. 13a, p.90-96, ASM International, Materials Park, Ohio, USA, 2003.

22 KONIEC

TERMODYNAMIKA PROCESÓW KOROZJI WYSOKOTEMPERATUROWEJ

TERMODYNAMIKA PROCESÓW KOROZJI WYSOKOTEMPERATUROWEJ TERMODYNAMIKA PROCESÓW KOROZJI WYSOKOTEMPERATUROWEJ SCHEMAT PROCESU KOROZJI WYSOKOTEMPERATUROWEJ T = const p = const DIAGRAMY ELLINGHAM A-RICHARDSON A (RICHARDSON A-JEFFES A) S. Mrowec, An Introduction

Bardziej szczegółowo

KINETYKA UTLENIANIA METALI

KINETYKA UTLENIANIA METALI KINETYKA UTLENIANIA METALI SCHEMAT PROCESU UTLENIANIA Utleniacz Metal Utleniacz Zgorzelina Metal x Miarą szybkości korozji metalu jest ubytek jego grubości, x, odniesiony do czasu trwania procesu korozji.

Bardziej szczegółowo

WPŁYW RÓŻNOWARTOŚCIOWYCH DOMIESZEK NA SZYBKOŚĆ WZROSTU ZGORZELIN NA METALACH (TEORIA HAUFFEGO-WAGNERA)

WPŁYW RÓŻNOWARTOŚCIOWYCH DOMIESZEK NA SZYBKOŚĆ WZROSTU ZGORZELIN NA METALACH (TEORIA HAUFFEGO-WAGNERA) WPŁYW RÓŻNOWARTOŚCIOWYCH DOMIEZEK NA ZYBKOŚĆ WZROTU ZGORZELIN NA METALACH (TEORIA HAUFFEGO-WAGNERA) 1. K. Hauffe, Progress in Metal Physic, 4, 71 (1953).. P. Kofstad, Nonstoichiometry, diffusion and electrical

Bardziej szczegółowo

Metodyka badań struktury defektów punktowych (I)

Metodyka badań struktury defektów punktowych (I) Metodyka badań struktury defektów punktowych (I) Metoda markerów http://home.agh.edu.pl/~grzesik Metodyka badań struktury defektów 1. Określenie rodzaju podsieci krystalicznej związku jonowego, w której

Bardziej szczegółowo

SIARKOWANIE MATERIAŁÓW METALICZNYCH

SIARKOWANIE MATERIAŁÓW METALICZNYCH SIARKOWANIE MATERIAŁÓW METALICZNYCH Z. Grzesik and K. Przybylski, Sulfidation of metallic materials w Developments in high temperature corrosion and protection of materials, Eds. Wei Gao and Zhengwei Li,

Bardziej szczegółowo

SZYBKOŚĆ REAKCJI CHEMICZNYCH. RÓWNOWAGA CHEMICZNA

SZYBKOŚĆ REAKCJI CHEMICZNYCH. RÓWNOWAGA CHEMICZNA SZYBKOŚĆ REAKCJI CHEMICZNYCH. RÓWNOWAGA CHEMICZNA Zadania dla studentów ze skryptu,,obliczenia z chemii ogólnej Wydawnictwa Uniwersytetu Gdańskiego 1. Reakcja między substancjami A i B zachodzi według

Bardziej szczegółowo

TRANSPORT REAGENTÓW PRZEZ ZWARTĄ WARSTWĘ ZGORZELINY

TRANSPORT REAGENTÓW PRZEZ ZWARTĄ WARSTWĘ ZGORZELINY TRANSPORT REAGENTÓW PRZEZ ZWARTĄ WARSTWĘ ZGORZELINY BADANIE UDZIAŁU POSZCZEGÓLNYCH REAGENTÓW W PROCESIE TRANSPORTU MATERII PRZEZ ZGORZELINĘ Metoda markerów Metoda dwustopniowego utleniania Badania współczynników

Bardziej szczegółowo

TRANSPORT REAGENTÓW PRZEZ ZWARTĄ WARSTWĘ ZGORZELINY

TRANSPORT REAGENTÓW PRZEZ ZWARTĄ WARSTWĘ ZGORZELINY TRANSPORT REAGENTÓW PRZEZ ZWARTĄ WARSTWĘ ZGORZELINY BADANIE UDZIAŁU POSZCZEGÓLNYCH REAGENTÓW W PROCESIE TRANSPORTU MATERII PRZEZ ZGORZELINĘ Metoda markerów Metoda dwustopniowego utleniania Badania współczynników

Bardziej szczegółowo

Podstawowe pojęcia 1

Podstawowe pojęcia 1 Tomasz Lubera Półogniwo Podstawowe pojęcia 1 układ złożony z min. dwóch faz pozostających ze sobą w kontakcie, w którym w wyniku zachodzących procesów utleniania lub redukcji ustala się stan równowagi,

Bardziej szczegółowo

Prężność pary nad roztworem

Prężność pary nad roztworem Tomasz Lubera Układ: Prężność pary nad roztworem dwuskładnikowy (składniki I i II) dwufazowy (ciecz i gaz) w którym faza ciekła i gazowa to roztwory idealne W stanie równowagi prężności pary składników/układu

Bardziej szczegółowo

STRUKTURA DEFEKTÓW I WŁASNOŚCI TRANSPORTOWE ZGORZELIN

STRUKTURA DEFEKTÓW I WŁASNOŚCI TRANSPORTOWE ZGORZELIN STRUKTURA DEFEKTÓW I WŁASNOŚCI TRANSPORTOWE ZGORZELIN METODYKA BADAŃ STRUKTURY DEFEKTÓW I WŁASNOŚCI TRANSPORTOWYCH ZGORZELIN 1. Określenie rodzaju podsieci krystalicznej związku tworzącego zgorzelinę,

Bardziej szczegółowo

STRUKTURA DEFEKTÓW I WŁASNOŚCI TRANSPORTOWE ZGORZELIN

STRUKTURA DEFEKTÓW I WŁASNOŚCI TRANSPORTOWE ZGORZELIN STRUKTURA DEFEKTÓW I WŁASNOŚCI TRANSPORTOWE ZGORZELIN METODYKA BADAŃ STRUKTURY DEFEKTÓW I WŁASNOŚCI TRANSPORTOWYCH ZGORZELIN 1. Określenie rodzaju podsieci krystalicznej związku tworzącego zgorzelinę,

Bardziej szczegółowo

METODYKA BADAŃ STRUKTURY DEFEKTÓW I WŁASNOŚCI TRANSPORTOWYCH CIAŁ STAŁYCH

METODYKA BADAŃ STRUKTURY DEFEKTÓW I WŁASNOŚCI TRANSPORTOWYCH CIAŁ STAŁYCH METODYKA BADAŃ STRUKTURY DEFEKTÓW I WŁASNOŚCI TRANSPORTOWYCH CIAŁ STAŁYCH METODYKA BADAŃ STRUKTURY DEFEKTÓW I WŁASNOŚCI TRANSPORTOWYCH CIAŁ STAŁYCH 1. Określenie rodzaju podsieci krystalicznej związku

Bardziej szczegółowo

relacje ilościowe ( masowe,objętościowe i molowe ) dotyczące połączeń 1. pierwiastków w związkach chemicznych 2. związków chemicznych w reakcjach

relacje ilościowe ( masowe,objętościowe i molowe ) dotyczące połączeń 1. pierwiastków w związkach chemicznych 2. związków chemicznych w reakcjach 1 STECHIOMETRIA INTERPRETACJA ILOŚCIOWA ZJAWISK CHEMICZNYCH relacje ilościowe ( masowe,objętościowe i molowe ) dotyczące połączeń 1. pierwiastków w związkach chemicznych 2. związków chemicznych w reakcjach

Bardziej szczegółowo

Chemia fizyczna/ termodynamika, 2015/16, zadania do kol. 2, zadanie nr 1 1

Chemia fizyczna/ termodynamika, 2015/16, zadania do kol. 2, zadanie nr 1 1 Chemia fizyczna/ termodynamika, 2015/16, zadania do kol. 2, zadanie nr 1 1 [Imię, nazwisko, grupa] prowadzący Uwaga! Proszę stosować się do następującego sposobu wprowadzania tekstu w ramkach : pola szare

Bardziej szczegółowo

Wykład 10 Równowaga chemiczna

Wykład 10 Równowaga chemiczna Wykład 10 Równowaga chemiczna REAKCJA CHEMICZNA JEST W RÓWNOWADZE, GDY NIE STWIERDZAMY TENDENCJI DO ZMIAN ILOŚCI (STĘŻEŃ) SUBSTRATÓW ANI PRODUKTÓW RÓWNOWAGA CHEMICZNA JEST RÓWNOWAGĄ DYNAMICZNĄ W rzeczywistości

Bardziej szczegółowo

PODSTAWY KOROZJI ELEKTROCHEMICZNEJ

PODSTAWY KOROZJI ELEKTROCHEMICZNEJ PODSTAWY KOROZJI ELEKTROCHEMICZNEJ PODZIAŁ KOROZJI ZE WZGLĘDU NA MECHANIZM Korozja elektrochemiczna zachodzi w środowiskach wilgotnych, w wodzie i roztworach wodnych, w glebie, w wilgotnej atmosferze oraz

Bardziej szczegółowo

TERMOCHEMIA. TERMOCHEMIA: dział chemii, który bada efekty cieplne towarzyszące reakcjom chemicznym w oparciu o zasady termodynamiki.

TERMOCHEMIA. TERMOCHEMIA: dział chemii, który bada efekty cieplne towarzyszące reakcjom chemicznym w oparciu o zasady termodynamiki. 1 TERMOCHEMIA TERMOCHEMIA: dział chemii, który bada efekty cieplne towarzyszące reakcjom chemicznym w oparciu o zasady termodynamiki. TERMODYNAMIKA: opis układu w stanach o ustalonych i niezmiennych w

Bardziej szczegółowo

KOROZJA KATASTROFALNA W ATMOSFERACH NAWĘGLAJĄCYCH

KOROZJA KATASTROFALNA W ATMOSFERACH NAWĘGLAJĄCYCH KOROZJA KATASTROFALNA W ATMOSFERACH NAWĘGLAJĄCYCH Mechanizm korozji typu metal dusting żelaza i stali niskostopowych 1. H.J. Grabke: Mat. Corr. Vol. 49, 303 (1998). 2. H.J. Grabke, E.M. Müller-Lorenz,

Bardziej szczegółowo

Odwracalność przemiany chemicznej

Odwracalność przemiany chemicznej Odwracalność przemiany chemicznej Na ogół wszystkie reakcje chemiczne są odwracalne, tzn. z danych substratów tworzą się produkty, a jednocześnie produkty reakcji ulegają rozkładowi na substraty. Fakt

Bardziej szczegółowo

DYSOCJACYJNY MECHANIZM NARASTANIA ZGORZELIN NA METALACH

DYSOCJACYJNY MECHANIZM NARASTANIA ZGORZELIN NA METALACH DYSOCJACYJNY MECHANIZM NARASTANIA ZGORZELIN NA METALACH METODA PASTYLKOWA WAGNERA S pastylka Ag S + Ag - e S zgorzelina pastylka Ag zgorzelina + Ag - e pastylka Ag H. Rickert, Z. Phys. Chem. Neue Folge,

Bardziej szczegółowo

X Konkurs Chemii Nieorganicznej i Ogólnej rok szkolny 2011/12

X Konkurs Chemii Nieorganicznej i Ogólnej rok szkolny 2011/12 ŁÓDZKIE CENTRUM DOSKONALENIA NAUCZYCIELI I KSZTAŁCENIA PRAKTYCZNEGO X Konkurs Chemii Nieorganicznej i Ogólnej rok szkolny 2011/12 Imię i nazwisko Szkoła Klasa Nauczyciel Uzyskane punkty Zadanie 1. (10

Bardziej szczegółowo

chemia wykład 3 Przemiany fazowe

chemia wykład 3 Przemiany fazowe Przemiany fazowe Przemiany fazowe substancji czystych Wrzenie, krzepnięcie, przemiana grafitu w diament stanowią przykłady przemian fazowych, które zachodzą bez zmiany składu chemicznego. Diagramy fazowe

Bardziej szczegółowo

Podstawy termodynamiki

Podstawy termodynamiki Podstawy termodynamiki Organizm żywy z punktu widzenia termodynamiki Parametry stanu Funkcje stanu: U, H, F, G, S I zasada termodynamiki i prawo Hessa II zasada termodynamiki Kierunek przemian w warunkach

Bardziej szczegółowo

Równowagi fazowe. Zakład Chemii Medycznej Pomorski Uniwersytet Medyczny

Równowagi fazowe. Zakład Chemii Medycznej Pomorski Uniwersytet Medyczny Równowagi fazowe Zakład Chemii Medycznej Pomorski Uniwersytet Medyczny Równowaga termodynamiczna Przemianom fazowym towarzyszą procesy, podczas których nie zmienia się skład chemiczny układu, polegają

Bardziej szczegółowo

VIII Podkarpacki Konkurs Chemiczny 2015/2016

VIII Podkarpacki Konkurs Chemiczny 2015/2016 III Podkarpacki Konkurs Chemiczny 015/016 ETAP I 1.11.015 r. Godz. 10.00-1.00 Uwaga! Masy molowe pierwiastków podano na końcu zestawu. Zadanie 1 (10 pkt) 1. Kierunek której reakcji nie zmieni się pod wpływem

Bardziej szczegółowo

PODSTAWOWE POJĘCIA I PRAWA CHEMICZNE

PODSTAWOWE POJĘCIA I PRAWA CHEMICZNE PODSTAWOWE POJĘCIA I PRAWA CHEMICZNE Zadania dla studentów ze skryptu,,obliczenia z chemii ogólnej Wydawnictwa Uniwersytetu Gdańskiego 1. Jaka jest średnia masa atomowa miedzi stanowiącej mieszaninę izotopów,

Bardziej szczegółowo

Wykład 3. Fizykochemia biopolimerów- wykład 3. Anna Ptaszek. 30 października Katedra Inżynierii i Aparatury Przemysłu Spożywczego

Wykład 3. Fizykochemia biopolimerów- wykład 3. Anna Ptaszek. 30 października Katedra Inżynierii i Aparatury Przemysłu Spożywczego Wykład 3 - wykład 3 Katedra Inżynierii i Aparatury Przemysłu Spożywczego 30 października 2013 1/56 Warunek równowagi fazowej Jakich układów dotyczy równowaga fazowa? Równowaga fazowa dotyczy układów: jednoskładnikowych

Bardziej szczegółowo

Równowaga fazowa. Przykładowo: 1. H 2 O (c) w mieszaninie H 2 O (c) + H 2 O (s) 2. mieszanina opiłek żelaza i sproszkowanej siarki

Równowaga fazowa. Przykładowo: 1. H 2 O (c) w mieszaninie H 2 O (c) + H 2 O (s) 2. mieszanina opiłek żelaza i sproszkowanej siarki WYKŁAD 5 RÓWNOWAGA FAZOWA Równowaga fazowa Faza każda fizycznie lub chemicznie odmienna część układu, jednorodna, dającą się mechanicznie (lub odpowiednio dobraną metodą fizyczną) oddzielić od reszty układu.

Bardziej szczegółowo

Modelowanie w ochronie środowiska

Modelowanie w ochronie środowiska Modelowanie w ochronie środowiska PARAMETRY FIZYKO-CHEMICZNE WPŁYWAJĄCE NA TRWAŁOŚĆ I ROZPRZESTRZENIANIE SIĘ ZWIĄZKÓW CHEMICZNYCH W ŚRODOWISKU NATURALNYM KOMPOENTY ŚRODOWISKA TRWAŁOŚĆ! CZAS PRZEBYWANIA

Bardziej szczegółowo

Elektrochemia elektroliza. Wykład z Chemii Fizycznej str. 4.3 / 1

Elektrochemia elektroliza. Wykład z Chemii Fizycznej str. 4.3 / 1 Elektrochemia elektroliza Wykład z Chemii Fizycznej str. 4.3 / 1 ELEKTROLIZA POLARYZACJA ELEKTROD Charakterystyka prądowo-napięciowa elektrolizy i sposób określenia napięcia rozkładu Wykład z Chemii Fizycznej

Bardziej szczegółowo

ogromna liczba małych cząsteczek, doskonale elastycznych, poruszających się we wszystkich kierunkach, tory prostoliniowe, kierunek ruchu zmienia się

ogromna liczba małych cząsteczek, doskonale elastycznych, poruszających się we wszystkich kierunkach, tory prostoliniowe, kierunek ruchu zmienia się CHEMIA NIEORGANICZNA Dr hab. Andrzej Kotarba Zakład Chemii Nieorganicznej Wydział Chemii I pietro p. 138 WYKŁAD - STAN GAZOWY i CHEMIA GAZÓW kinetyczna teoria gazów ogromna liczba małych cząsteczek, doskonale

Bardziej szczegółowo

Zadania treningowe na kolokwium

Zadania treningowe na kolokwium Zadania treningowe na kolokwium 3.12.2010 1. Stan układu binarnego zawierającego n 1 moli substancji typu 1 i n 2 moli substancji typu 2 parametryzujemy za pomocą stężenia substancji 1: x n 1. Stabilność

Bardziej szczegółowo

Wykład 3. Diagramy fazowe P-v-T dla substancji czystych w trzech stanach. skupienia. skupienia

Wykład 3. Diagramy fazowe P-v-T dla substancji czystych w trzech stanach. skupienia. skupienia Wykład 3 Substancje proste i czyste Przemiany w systemie dwufazowym woda para wodna Diagram T-v dla przejścia fazowego woda para wodna Diagramy T-v i P-v dla wody Punkt krytyczny Temperatura nasycenia

Bardziej szczegółowo

KOROZJA KATASTROFALNA W ATMOSFERACH NAWĘGLAJĄCYCH

KOROZJA KATASTROFALNA W ATMOSFERACH NAWĘGLAJĄCYCH KOROZJA KATASTROFALNA W ATMOSFERACH NAWĘGLAJĄCYCH Mechanizm korozji typu metal dusting żelaza i stali niskostopowych 1. H.J. Grabke: Mat. Corr. Vol. 49, 303 (1998). 2. H.J. Grabke, E.M. Müller-Lorenz,

Bardziej szczegółowo

Zadanie 2. (1 pkt) Uzupełnij tabelę, wpisując wzory sumaryczne tlenków w odpowiednie kolumny. CrO CO 2 Fe 2 O 3 BaO SO 3 NO Cu 2 O

Zadanie 2. (1 pkt) Uzupełnij tabelę, wpisując wzory sumaryczne tlenków w odpowiednie kolumny. CrO CO 2 Fe 2 O 3 BaO SO 3 NO Cu 2 O Test maturalny Chemia ogólna i nieorganiczna Zadanie 1. (1 pkt) Uzupełnij zdania. Pierwiastek chemiczny o liczbie atomowej 16 znajduje się w.... grupie i. okresie układu okresowego pierwiastków chemicznych,

Bardziej szczegółowo

Ćwiczenia audytoryjne z Chemii fizycznej 1 Zalecane zadania kolokwium 1. (2018/19)

Ćwiczenia audytoryjne z Chemii fizycznej 1 Zalecane zadania kolokwium 1. (2018/19) Ćwiczenia audytoryjne z Chemii fizycznej 1 Zalecane zadania kolokwium 1. (2018/19) Uwaga! Uzyskane wyniki mogą się nieco różnić od podanych w materiałach, ze względu na uaktualnianie wartości zapisanych

Bardziej szczegółowo

Zadania dodatkowe z konwersatorium z podstaw chemii Semestr letni, rok akademicki 2012/2013

Zadania dodatkowe z konwersatorium z podstaw chemii Semestr letni, rok akademicki 2012/2013 Zadania dodatkowe z konwersatorium z podstaw chemii Semestr letni, rok akademicki 2012/2013 Gazy. Jednostki ciśnienia. Podstawowe prawa gazowe 1. Jakie ciśnienie będzie panowało w oponie napompowanej w

Bardziej szczegółowo

Funkcje termodynamiczne określają stan układu termodynamicznego

Funkcje termodynamiczne określają stan układu termodynamicznego Funkcje termodynamiczne określają stan układu termodynamicznego Należą do nich: funkcje stanu i parametry stanu Funkcje stanu to wielkości fizyczne, których zmiana równa jest różnicy wartości w stanie

Bardziej szczegółowo

DYSOCJACYJNY MECHANIZM NARASTANIA ZGORZELIN NA METALACH

DYSOCJACYJNY MECHANIZM NARASTANIA ZGORZELIN NA METALACH DYSOCJACYJNY MECHANIZM NARASTANIA ZGORZELIN NA METALACH METODA PASTYLKOWA WAGNERA S p a s ty lk a S e + - S z g o r z e lin a p a s ty lk a z g o r z e lin a e + - p a s ty lk a H. Rickert, Z. Phys. Chem.

Bardziej szczegółowo

Powstawanie żelazianu(vi) sodu przebiega zgodnie z równaniem: Ponieważ termiczny rozkład kwasu borowego(iii) zachodzi zgodnie z równaniem:

Powstawanie żelazianu(vi) sodu przebiega zgodnie z równaniem: Ponieważ termiczny rozkład kwasu borowego(iii) zachodzi zgodnie z równaniem: Zad. 1 Ponieważ reakcja jest egzoenergetyczna (ujemne ciepło reakcji) to wzrost temperatury spowoduje przesunięcie równowagi w lewo, zatem mieszanina przyjmie intensywniejszą barwę. Układ będzie przeciwdziałał

Bardziej szczegółowo

Podstawowe prawa opisujące właściwości gazów zostały wyprowadzone dla gazu modelowego, nazywanego gazem doskonałym (idealnym).

Podstawowe prawa opisujące właściwości gazów zostały wyprowadzone dla gazu modelowego, nazywanego gazem doskonałym (idealnym). Spis treści 1 Stan gazowy 2 Gaz doskonały 21 Definicja mikroskopowa 22 Definicja makroskopowa (termodynamiczna) 3 Prawa gazowe 31 Prawo Boyle a-mariotte a 32 Prawo Gay-Lussaca 33 Prawo Charlesa 34 Prawo

Bardziej szczegółowo

MA M + + A - K S, s M + + A - MA

MA M + + A - K S, s M + + A - MA ROZPUSZCZANIE OSADU MA M + + A - K S, s X + ; Y - M + ; A - H + L - (A - ; OH - ) jony obce jony wspólne protonowanie A - kompleksowanie M + STRĄCANIE OSADU M + + A - MA IS > K S czy się strąci? przy jakim

Bardziej szczegółowo

Podstawy termodynamiki.

Podstawy termodynamiki. Podstawy termodynamiki. Termodynamika opisuje ogólne prawa przemian energetycznych w układach makroskopowych. Określa kierunki procesów zachodzących w przyrodzie w sposób samorzutny, jak i stanów końcowych,

Bardziej szczegółowo

Wykład 1. Anna Ptaszek. 5 października Katedra Inżynierii i Aparatury Przemysłu Spożywczego. Chemia fizyczna - wykład 1. Anna Ptaszek 1 / 36

Wykład 1. Anna Ptaszek. 5 października Katedra Inżynierii i Aparatury Przemysłu Spożywczego. Chemia fizyczna - wykład 1. Anna Ptaszek 1 / 36 Wykład 1 Katedra Inżynierii i Aparatury Przemysłu Spożywczego 5 października 2015 1 / 36 Podstawowe pojęcia Układ termodynamiczny To zbiór niezależnych elementów, które oddziałują ze sobą tworząc integralną

Bardziej szczegółowo

Wykład 4. Przypomnienie z poprzedniego wykładu

Wykład 4. Przypomnienie z poprzedniego wykładu Wykład 4 Przejścia fazowe materii Diagram fazowy Ciepło Procesy termodynamiczne Proces kwazistatyczny Procesy odwracalne i nieodwracalne Pokazy doświadczalne W. Dominik Wydział Fizyki UW Termodynamika

Bardziej szczegółowo

Termochemia elementy termodynamiki

Termochemia elementy termodynamiki Termochemia elementy termodynamiki Termochemia nauka zajmująca się badaniem efektów cieplnych reakcji chemicznych Zasada zachowania energii Energia całkowita jest sumą energii kinetycznej i potencjalnej.

Bardziej szczegółowo

Warunki izochoryczno-izotermiczne

Warunki izochoryczno-izotermiczne WYKŁAD 5 Pojęcie potencjału chemicznego. Układy jednoskładnikowe W zależności od warunków termodynamicznych potencjał chemiczny substancji czystej definiujemy następująco: Warunki izobaryczno-izotermiczne

Bardziej szczegółowo

Ćwiczenia rachunkowe z termodynamiki technicznej i chemicznej Zalecane zadania kolokwium 1. (2014/15)

Ćwiczenia rachunkowe z termodynamiki technicznej i chemicznej Zalecane zadania kolokwium 1. (2014/15) Ćwiczenia rachunkowe z termodynamiki technicznej i chemicznej Zalecane zadania kolokwium 1. (2014/15) (Uwaga! Liczba w nawiasie przy odpowiedzi oznacza numer zadania (zestaw.nr), którego rozwiązanie dostępne

Bardziej szczegółowo

Wykład 6. Klasyfikacja przemian fazowych

Wykład 6. Klasyfikacja przemian fazowych Wykład 6 Klasyfikacja przemian fazowych JS Klasyfikacja Ehrenfesta Ehrenfest klasyfikuje przemiany fazowe w oparciu o potencjał chemiczny. nieciągłość Przemiany fazowe pierwszego rodzaju pochodne potencjału

Bardziej szczegółowo

Elektrochemia - prawa elektrolizy Faraday a. Zadania

Elektrochemia - prawa elektrolizy Faraday a. Zadania Elektrochemia - prawa elektrolizy Faraday a Zadania I prawo Faraday a Masa substancji wydzielonej na elektrodach podczas elektrolizy jest proporcjonalna do natężenia prądu i czasu trwania elektrolizy q

Bardziej szczegółowo

I piętro p. 131 A, 138

I piętro p. 131 A, 138 CHEMIA NIEORGANICZNA Dr hab. Andrzej Kotarba Zakład Chemii Nieorganicznej Wydział Chemii I piętro p. 131 A, 138 WYKŁAD - 4 RÓWNOWAGA Termochemia i termodynamika funkcje termodynamiczne, prawa termodynamiki,

Bardziej szczegółowo

WYKŁAD 7. Diagramy fazowe Dwuskładnikowe układy doskonałe

WYKŁAD 7. Diagramy fazowe Dwuskładnikowe układy doskonałe WYKŁAD 7 Diagramy fazowe Dwuskładnikowe układy doskonałe JS Reguła Gibssa. Układy dwuskładnikowe Reguła faz Gibbsa określa liczbę stopni swobody układu w równowadze termodynamicznej: układy dwuskładnikowe

Bardziej szczegółowo

SOFC. Historia. Elektrochemia. Elektroceramika. Elektroceramika WYKONANIE. Christian Friedrich Schönbein, Philosophical Magazine,1839

SOFC. Historia. Elektrochemia. Elektroceramika. Elektroceramika WYKONANIE. Christian Friedrich Schönbein, Philosophical Magazine,1839 Historia IDEA WYKONANIE Jeżeli przepływ prądu powoduje rozkład wody na tlen i wodór to synteza wody, w odpowiednich warunkach musi prowadzić do powstania różnicy potencjałów. Christian Friedrich Schönbein,

Bardziej szczegółowo

Enzymologia I. Kinetyka - program Gepasi. Uniwersytet Warszawski Wydział Biologii Zakład Regulacji Metabolizmu

Enzymologia I. Kinetyka - program Gepasi. Uniwersytet Warszawski Wydział Biologii Zakład Regulacji Metabolizmu Enzymologia I Kinetyka - program Gepasi Uniwersytet Warszawski Wydział Biologii Zakład Regulacji Metabolizmu I zasada + II zasada termodynamiki zmiana entalpii i entropii może zostać wyrażona ilościowo

Bardziej szczegółowo

GAZ DOSKONAŁY. Brak oddziaływań między cząsteczkami z wyjątkiem zderzeń idealnie sprężystych.

GAZ DOSKONAŁY. Brak oddziaływań między cząsteczkami z wyjątkiem zderzeń idealnie sprężystych. TERMODYNAMIKA GAZ DOSKONAŁY Gaz doskonały to abstrakcyjny, matematyczny model gazu, chociaż wiele gazów (azot, tlen) w warunkach normalnych zachowuje się w przybliżeniu jak gaz doskonały. Model ten zakłada:

Bardziej szczegółowo

2. Oblicz gęstość pary wodnej w normalnej temperaturze wrzenia wody. (Odp. 0,588 kg/m 3 )

2. Oblicz gęstość pary wodnej w normalnej temperaturze wrzenia wody. (Odp. 0,588 kg/m 3 ) Zadania dodatkowe z konwersatorium z podstaw chemii Semestr zimowy, rok akademicki 2017/2018 Część II Gazy. Jednostki ciśnienia. Podstawowe prawa gazowe 1. Jakie ciśnienie będzie panowało w oponie napompowanej

Bardziej szczegółowo

Zadania pochodzą ze zbioru zadań P.W. Atkins, C.A. Trapp, M.P. Cady, C. Giunta, CHEMIA FIZYCZNA Zbiór zadań z rozwiązaniami, PWN, Warszawa 2001

Zadania pochodzą ze zbioru zadań P.W. Atkins, C.A. Trapp, M.P. Cady, C. Giunta, CHEMIA FIZYCZNA Zbiór zadań z rozwiązaniami, PWN, Warszawa 2001 Zadania pochodzą ze zbioru zadań P.W. Atkins, C.A. Trapp, M.P. Cady, C. Giunta, CHEMIA FIZYCZNA Zbiór zadań z rozwiązaniami, PWN, Warszawa 2001 I zasada termodynamiki - pojęcia podstawowe C2.4 Próbka zawierająca

Bardziej szczegółowo

OBLICZENIA STECHIOMETRIA STECHIOMETRIA: INTERPRETACJA ILOŚCIOWA ZJAWISK CHEMICZNYCH

OBLICZENIA STECHIOMETRIA STECHIOMETRIA: INTERPRETACJA ILOŚCIOWA ZJAWISK CHEMICZNYCH 1 OBLICZENIA STECHIOMETRIA STECHIOMETRIA: INTERPRETACJA ILOŚCIOWA ZJAWISK CHEMICZNYCH Np.: WYZNACZANIE ILOŚCI SUBSTRATÓW KONIECZNYCH DLA OTRZYMANIA OKREŚLONYCH ILOŚCI PRODUKTU PODSTAWY OBLICZEŃ CHEMICZNYCH

Bardziej szczegółowo

Inżynieria procesów przetwórstwa węgla, zima 15/16

Inżynieria procesów przetwórstwa węgla, zima 15/16 Inżynieria procesów przetwórstwa węgla, zima 15/16 Ćwiczenia 1 7.10.2015 1. Załóżmy, że balon ma kształt sfery o promieniu 3m. a. Jaka ilość wodoru potrzebna jest do jego wypełnienia, aby na poziomie morza

Bardziej szczegółowo

Entropia - obliczanie. Podsumowanie

Entropia - obliczanie. Podsumowanie Chem. Fiz. CH II/4 Entropia - obliczanie. Podsumowanie 2 ) ( 2 V d C S S S 2 ) ( 2 P d C S S S S k S p S 2 2 ln ln V V R C S V + 2 2 ln ln P P R C S P w izobarze: Funkcja stanu! w izochorze: dla gazu doskonałego:

Bardziej szczegółowo

Zespół kanoniczny N,V, T. acc o n =min {1, exp [ U n U o ] }

Zespół kanoniczny N,V, T. acc o n =min {1, exp [ U n U o ] } Zespół kanoniczny Zespół kanoniczny N,V, T acc o n =min {1, exp [ U n U o ] } Zespół izobaryczno-izotermiczny Zespół izobaryczno-izotermiczny N P T acc o n =min {1, exp [ U n U o ] } acc o n =min {1, exp[

Bardziej szczegółowo

powierzchnia rozdziału - dwie fazy ciekłe - jedna faza gazowa - dwa składniki

powierzchnia rozdziału - dwie fazy ciekłe - jedna faza gazowa - dwa składniki Przejścia fazowe. powierzchnia rozdziału - skokowa zmiana niektórych parametrów na granicy faz. kropeki wody w atmosferze - dwie fazy ciekłe - jedna faza gazowa - dwa składniki Przykłady przejść fazowych:

Bardziej szczegółowo

Procentowa zawartość sodu (w molu tej soli są dwa mole sodu) wynosi:

Procentowa zawartość sodu (w molu tej soli są dwa mole sodu) wynosi: Stechiometria Każdą reakcję chemiczną można zapisać równaniem, które jest jakościową i ilościową charakterystyką tej reakcji. Określa ono bowiem, jakie pierwiastki lub związki biorą udział w danej reakcji

Bardziej szczegółowo

Seria 2, ćwiczenia do wykładu Od eksperymentu do poznania materii

Seria 2, ćwiczenia do wykładu Od eksperymentu do poznania materii Seria 2, ćwiczenia do wykładu Od eksperymentu do poznania materii 8.1.21 Zad. 1. Obliczyć ciśnienie potrzebne do przemiany grafitu w diament w temperaturze 25 o C. Objętość właściwa (odwrotność gęstości)

Bardziej szczegółowo

analogicznie: P g, K g, N g i Mg g.

analogicznie: P g, K g, N g i Mg g. Zadanie 1 Obliczamy zawartość poszczególnych składników w 10 m 3 koncentratu: Ca: 46 g Ca - 1 dm 3 roztworu x g Ca - 10000 dm 3 roztworu x = 460000 g Ca analogicznie: P 170000 g, K 10000 g, N 110000 g

Bardziej szczegółowo

Wykład 2. Anna Ptaszek. 7 października Katedra Inżynierii i Aparatury Przemysłu Spożywczego. Chemia fizyczna - wykład 2. Anna Ptaszek 1 / 1

Wykład 2. Anna Ptaszek. 7 października Katedra Inżynierii i Aparatury Przemysłu Spożywczego. Chemia fizyczna - wykład 2. Anna Ptaszek 1 / 1 Wykład 2 Katedra Inżynierii i Aparatury Przemysłu Spożywczego 7 października 2015 1 / 1 Zjawiska koligatywne Rozpuszczenie w wodzie substancji nielotnej powoduje obniżenie prężności pary nasyconej P woda

Bardziej szczegółowo

KOROZJA. Korozja kontaktowa z depolaryzacja tlenową 1

KOROZJA. Korozja kontaktowa z depolaryzacja tlenową 1 KOROZJA Słowa kluczowe do ćwiczeń laboratoryjnych z korozji: korozja kontaktowa depolaryzacja tlenowa depolaryzacja wodorowa gęstość prądu korozyjnego natęŝenie prądu korozyjnego prawo Faradaya równowaŝnik

Bardziej szczegółowo

STRUKTURA STOPÓW UKŁADY RÓWNOWAGI FAZOWEJ. Publikacja współfinansowana ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego

STRUKTURA STOPÓW UKŁADY RÓWNOWAGI FAZOWEJ. Publikacja współfinansowana ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego STRUKTURA STOPÓW UKŁADY RÓWNOWAGI FAZOWEJ Publikacja współfinansowana ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego Wykresy układów równowagi faz stopowych Ilustrują skład fazowy

Bardziej szczegółowo

CHEMIA NIEORGANICZNA. Andrzej Kotarba Zakład Chemii Nieorganicznej Wydział Chemii I piętro p. 138 WYKŁAD -1

CHEMIA NIEORGANICZNA. Andrzej Kotarba Zakład Chemii Nieorganicznej Wydział Chemii I piętro p. 138 WYKŁAD -1 CHEMIA NIEORGANICZNA Andrzej Kotarba Zakład Chemii Nieorganicznej Wydział Chemii I piętro p. 138 WYKŁAD -1 w poprzednim odcinku RÓWNOWAGA PRZEMIANA STRUKTURA w poprzednim odcinku w poprzednim odcinku poziomy

Bardziej szczegółowo

Prowadzący. http://luberski.w.interia.pl telefon PK: 126282746 Pokój 210A (Katedra Biotechnologii i Chemii Fizycznej C-5)

Prowadzący. http://luberski.w.interia.pl telefon PK: 126282746 Pokój 210A (Katedra Biotechnologii i Chemii Fizycznej C-5) Tomasz Lubera dr Tomasz Lubera mail: luberski@interia.pl Prowadzący http://luberski.w.interia.pl telefon PK: 126282746 Pokój 210A (Katedra Biotechnologii i Chemii Fizycznej C-5) Konsultacje: we wtorki

Bardziej szczegółowo

Ć W I C Z E N I E 6. Nadnapięcie wydzielania wodoru na metalach

Ć W I C Z E N I E 6. Nadnapięcie wydzielania wodoru na metalach HYDROMETALURGIA METALI NIEŻELAZNYCH 1 Ć W I C Z E N I E 6 Nadnapięcie wydzielania wodoru na metalach WPROWADZENIE ażdej elektrodzie, na której przebiega reakcja elektrochemiczna typu: x Ox + ze y Red (6.1)

Bardziej szczegółowo

Ćwiczenia audytoryjne z Chemii fizycznej 1 Zalecane zadania kolokwium 1. (2016/17)

Ćwiczenia audytoryjne z Chemii fizycznej 1 Zalecane zadania kolokwium 1. (2016/17) Ćwiczenia audytoryjne z Chemii fizycznej 1 Zalecane zadania kolokwium 1. (2016/17) Uwaga! Uzyskane wyniki mogą się nieco różnić od podanych w materiałach, ze względu na uaktualnianie wartości zapisanych

Bardziej szczegółowo

Jednostki Ukadu SI. Jednostki uzupełniające używane w układzie SI Kąt płaski radian rad Kąt bryłowy steradian sr

Jednostki Ukadu SI. Jednostki uzupełniające używane w układzie SI Kąt płaski radian rad Kąt bryłowy steradian sr Jednostki Ukadu SI Wielkość Nazwa Symbol Długość metr m Masa kilogram kg Czas sekunda s Natężenie prądu elektrycznego amper A Temperatura termodynamiczna kelwin K Ilość materii mol mol Światłość kandela

Bardziej szczegółowo

WOJEWÓDZKI KONKURS PRZEDMIOTOWY Z CHEMII DLA UCZNIÓW GIMNAZJÓW - rok szkolny 2011/2012 eliminacje rejonowe

WOJEWÓDZKI KONKURS PRZEDMIOTOWY Z CHEMII DLA UCZNIÓW GIMNAZJÓW - rok szkolny 2011/2012 eliminacje rejonowe kod ŁÓDZKIE CENTRUM DOSKONALENIA NAUCZYCIELI I KSZTAŁCENIA PRAKTYCZNEGO Uzyskane punkty.. WOJEWÓDZKI KONKURS PRZEDMIOTOWY Z CHEMII DLA UCZNIÓW GIMNAZJÓW - rok szkolny 2011/2012 eliminacje rejonowe Zadanie

Bardziej szczegółowo

Wykład z Chemii Ogólnej i Nieorganicznej

Wykład z Chemii Ogólnej i Nieorganicznej Wykład z Chemii Ogólnej i Nieorganicznej Część 5 ELEMENTY STATYKI CHEMICZNEJ Katedra i Zakład Chemii Fizycznej Collegium Medicum w Bydgoszczy Uniwersytet Mikołaja Kopernika w Toruniu Prof. dr hab. n.chem.

Bardziej szczegółowo

TERMODYNAMIKA PROCESOWA

TERMODYNAMIKA PROCESOWA (pieczęć wydziału) KARTA PRZEDMIOTU 1. Nazwa przedmiotu: TERMODYNAMIKA PROCESOWA 2. Kod przedmiotu: 3. Karta przedmiotu ważna od roku akademickiego:2011/2012 4. Forma kształcenia: studia pierwszego stopnia

Bardziej szczegółowo

Równowaga to stan w którym nie obserwuje się zmian wraz z upływem czasu

Równowaga to stan w którym nie obserwuje się zmian wraz z upływem czasu Równowaa chemiczna Równowaa to stan w którym nie obserwuje się zmian wraz z upływem czasu Reakcja chemiczna osiąa stan równowai dy stężenia substratów i produktów nie uleają zmianie pozostają stałe. ozornie

Bardziej szczegółowo

INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH

INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH INSTYTUT MASZYN I URZĄDZEŃ ENERGETYCZNYCH Politechnika Śląska w Gliwicach INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH WYZNACZANIE WYKRESU RÓWNOWAGI FAZOWEJ (dla stopów dwuskładnikowych) Instrukcja przeznaczona

Bardziej szczegółowo

DRUGA ZASADA TERMODYNAMIKI

DRUGA ZASADA TERMODYNAMIKI DRUGA ZASADA TERMODYNAMIKI Procesy odwracalne i nieodwracalne termodynamicznie, samorzutne i niesamorzutne Proces nazywamy termodynamicznie odwracalnym, jeśli bez spowodowania zmian w otoczeniu możliwy

Bardziej szczegółowo

Opracował: dr inż. Tadeusz Lemek

Opracował: dr inż. Tadeusz Lemek Materiały dydaktyczne na zajęcia wyrównawcze z chemii dla studentów pierwszego roku kierunku zamawianego Inżynieria i Gospodarka Wodna w ramach projektu Era inżyniera pewna lokata na przyszłość Opracował:

Bardziej szczegółowo

Stany równowagi w układach homo i heterofazowych

Stany równowagi w układach homo i heterofazowych Wykład obieralny specjalnościowy Semestr letni 2 stopień studiów Stany równowagi w układach homo i heterofazowych Elżbieta Truszkiewicz Katedra Technologii Chemicznej Informacje organizacyjne Konsultacje

Bardziej szczegółowo

Wykład 1-4. Anna Ptaszek. 6 września Katedra Inżynierii i Aparatury Przemysłu Spożywczego. Fizykochemia biopolimerów - wykład 1-4.

Wykład 1-4. Anna Ptaszek. 6 września Katedra Inżynierii i Aparatury Przemysłu Spożywczego. Fizykochemia biopolimerów - wykład 1-4. Wykład 1-4 Katedra Inżynierii i Aparatury Przemysłu Spożywczego 6 września 2016 1 / 68 Podstawowe pojęcia Układ termodynamiczny To zbiór niezależnych elementów, które oddziałują ze sobą tworząc integralną

Bardziej szczegółowo

Podstawy elektrochemii

Podstawy elektrochemii Podstawy elektrochemii Elektrochemia bada procesy zachodzące na granicy elektrolit - elektroda Elektrony można wyciągnąć z elektrody bądź budując celkę elektrochemiczną, bądź dodając akceptor (np. kwas).

Bardziej szczegółowo

dr Dariusz Wyrzykowski ćwiczenia rachunkowe semestr I

dr Dariusz Wyrzykowski ćwiczenia rachunkowe semestr I Podstawowe prawa i pojęcia chemiczne. Fizyczne prawa gazowe. Zad. 1. Ile cząsteczek wody znajduje się w 0,12 mola uwodnionego azotanu(v) ceru Ce(NO 3 ) 2 6H 2 O? Zad. 2. W wyniku reakcji 40,12 g rtęci

Bardziej szczegółowo

XIII Konkurs Chemiczny dla Uczniów Szkół Średnich Etap II rozwiązania zadań

XIII Konkurs Chemiczny dla Uczniów Szkół Średnich Etap II rozwiązania zadań XIII Konkurs Chemiczny dla Uczniów Szkół Średnich Etap II rozwiązania zadań UWAGI OGÓLNE: Za błędy w obliczeniu masy molowej -50% pkt. Za duże błędy rachunkowe -50 % pkt. Jeśli zadanie składało się z kilku

Bardziej szczegółowo

Inżynieria materiałowa: wykorzystywanie praw termodynamiki a czasem... walka z termodynamiką

Inżynieria materiałowa: wykorzystywanie praw termodynamiki a czasem... walka z termodynamiką Inżynieria materiałowa: wykorzystywanie praw termodynamiki a czasem... walka z termodynamiką Kilka definicji Faza Stan materii jednorodny wewnętrznie, nie tylko pod względem składu chemicznego, ale również

Bardziej szczegółowo

Zadania dodatkowe z konwersatorium z podstaw chemii Semestr zimowy, rok akademicki 2018//2019 Część II Gazy.

Zadania dodatkowe z konwersatorium z podstaw chemii Semestr zimowy, rok akademicki 2018//2019 Część II Gazy. Zadania dodatkowe z konwersatorium z podstaw chemii Semestr zimowy, rok akademicki 2018//2019 Część II Gazy. Jednostki ciśnienia. Podstawowe prawa gazowe 1. Jakie ciśnienie będzie panowało w oponie napompowanej

Bardziej szczegółowo

K, Na, Ca, Mg, Al, Zn, Fe, Sn, Pb, H, Cu, Ag, Hg, Pt, Au

K, Na, Ca, Mg, Al, Zn, Fe, Sn, Pb, H, Cu, Ag, Hg, Pt, Au WSTĘP DO ELEKTROCHEMII (opracowanie dr Katarzyna Makyła-Juzak Elektrochemia jest działem chemii fizycznej, który zajmuje się zarówno reakcjami chemicznymi stanowiącymi źródło prądu elektrycznego (ogniwa

Bardziej szczegółowo

1. Określ, w którą stronę przesunie się równowaga reakcji syntezy pary wodnej z pierwiastków przy zwiększeniu objętości zbiornika reakcyjnego:

1. Określ, w którą stronę przesunie się równowaga reakcji syntezy pary wodnej z pierwiastków przy zwiększeniu objętości zbiornika reakcyjnego: 1. Określ, w którą stronę przesunie się równowaga reakcji syntezy pary wodnej z pierwiastków przy zwiększeniu objętości zbiornika reakcyjnego: 2. Określ w którą stronę przesunie się równowaga reakcji rozkładu

Bardziej szczegółowo

Kryteria samorzutności procesów fizyko-chemicznych

Kryteria samorzutności procesów fizyko-chemicznych Kryteria samorzutności procesów fizyko-chemicznych 2.5.1. Samorzutność i równowaga 2.5.2. Sens i pojęcie entalpii swobodnej 2.5.3. Sens i pojęcie energii swobodnej 2.5.4. Obliczanie zmian entalpii oraz

Bardziej szczegółowo

Zadanie 2. [2 pkt.] Podaj symbole dwóch kationów i dwóch anionów, dobierając wszystkie jony tak, aby zawierały taką samą liczbę elektronów.

Zadanie 2. [2 pkt.] Podaj symbole dwóch kationów i dwóch anionów, dobierając wszystkie jony tak, aby zawierały taką samą liczbę elektronów. 2 Zadanie 1. [1 pkt] Pewien pierwiastek X tworzy cząsteczki X 2. Stwierdzono, że cząsteczki te mogą mieć różne masy cząsteczkowe. Wyjaśnij, dlaczego cząsteczki o tym samym wzorze mogą mieć różne masy cząsteczkowe.

Bardziej szczegółowo

Zagadnienia z chemii na egzamin wstępny kierunek Technik Farmaceutyczny Szkoła Policealna im. J. Romanowskiej

Zagadnienia z chemii na egzamin wstępny kierunek Technik Farmaceutyczny Szkoła Policealna im. J. Romanowskiej Zagadnienia z chemii na egzamin wstępny kierunek Technik Farmaceutyczny Szkoła Policealna im. J. Romanowskiej 1) Podstawowe prawa i pojęcia chemiczne 2) Roztwory (zadania rachunkowe zbiór zadań Pazdro

Bardziej szczegółowo

uczeń opanował wszystkie wymagania podstawowe i ponadpodstawowe

uczeń opanował wszystkie wymagania podstawowe i ponadpodstawowe 1 Agnieszka Wróbel nauczyciel biologii i chemii Plan pracy dydaktycznej na chemii w klasach pierwszych w roku szkolnym 2015/2016 Poziom wymagań Ocena Opis wymagań podstawowe niedostateczna uczeń nie opanował

Bardziej szczegółowo

Kinetyka reakcji chemicznych. Dr Mariola Samsonowicz

Kinetyka reakcji chemicznych. Dr Mariola Samsonowicz Kinetyka reakcji chemicznych Dr Mariola Samsonowicz 1 Czym zajmuje się kinetyka chemiczna? Badaniem szybkości reakcji chemicznych poprzez analizę eksperymentalną i teoretyczną. Zdefiniowanie równania kinetycznego

Bardziej szczegółowo

TEST PRZYROSTU KOMPETENCJI Z CHEMII DLA KLAS II

TEST PRZYROSTU KOMPETENCJI Z CHEMII DLA KLAS II TEST PRZYROSTU KOMPETENCJI Z CHEMII DLA KLAS II Czas trwania testu 120 minut Informacje 1. Proszę sprawdzić czy arkusz zawiera 10 stron. Ewentualny brak należy zgłosić nauczycielowi. 2. Proszę rozwiązać

Bardziej szczegółowo

prof. dr hab. Małgorzata Jóźwiak

prof. dr hab. Małgorzata Jóźwiak Czy równowaga w przyrodzie i w chemii jest korzystna? prof. dr hab. Małgorzata Jóźwiak 1 Pojęcie równowagi łańcuch pokarmowy równowagi fazowe równowaga ciało stałe - ciecz równowaga ciecz - gaz równowaga

Bardziej szczegółowo

Podstawowe pojęcia Masa atomowa (cząsteczkowa) - to stosunek masy atomu danego pierwiastka chemicznego (cząsteczki związku chemicznego) do masy 1/12

Podstawowe pojęcia Masa atomowa (cząsteczkowa) - to stosunek masy atomu danego pierwiastka chemicznego (cząsteczki związku chemicznego) do masy 1/12 Podstawowe pojęcia Masa atomowa (cząsteczkowa) - to stosunek masy atomu danego pierwiastka chemicznego (cząsteczki związku chemicznego) do masy 1/12 atomu węgla 12 C. Mol - jest taką ilością danej substancji,

Bardziej szczegółowo

Termodynamika techniczna i chemiczna, 2015/16, zadania do kol. 1, zadanie nr 1 1

Termodynamika techniczna i chemiczna, 2015/16, zadania do kol. 1, zadanie nr 1 1 Termodynamika techniczna i chemiczna, 2015/16, zadania do kol. 1, zadanie nr 1 1 [Imię, nazwisko, grupa] prowadzący 1. Obliczyć zmianę entalpii dla izobarycznej (p = 1 bar) reakcji chemicznej zapoczątkowanej

Bardziej szczegółowo
