KOROZJA KATASTROFALNA W ATMOSFERACH NAWĘGLAJĄCYCH

Wielkość: px
Rozpocząć pokaz od strony:

Download "KOROZJA KATASTROFALNA W ATMOSFERACH NAWĘGLAJĄCYCH"

Transkrypt

1 KOROZJA KATASTROFALNA W ATMOSFERACH NAWĘGLAJĄCYCH

2 Mechanizm korozji typu metal dusting żelaza i stali niskostopowych 1. H.J. Grabke: Mat. Corr. Vol. 49, 303 (1998). 2. H.J. Grabke, E.M. Müller-Lorenz, B. Eltester, M. Lucas: Mat. High Temp., 17, 339 (2000). 3. Wei Gao and Zhengwei Li Developments in high-temperature corrosion and protection of metals, Ed, Woodhead Publishing Limited, Cambridge, England, R. Cottis, M. Graham, R. Lindsay, S. Lyon, J. Richardson, J. Scantlebury, F. Stott, Basic Concepts, High Temperature Corrosion, tom I w Shreir s Corrosion, Elsevier, Amsterdam, 2010.

3 Mechanizm korozji typu metal dusting żelaza i stali niskostopowych a) gaz sta l ac C O + H H 2O + C 2 (w s ta li) a C (F e 3C - F e ) ac = 1 c e m e n ty t b) a C O + H sta l C 2 H 2O + C (w c e m e n ty c ie ) C + 3 F e F e3c c) sta l g r a fit c e m e n ty t sta l ac C O + H d) g r a fit c e m e n ty t 2 H 2O + C ( w g r a f ic ie ) g r a fit + Fe ac C O + H 2 H 2 O + C (w g r a fic ie ) F e 3C C + 3 F e

4 grafit Fe/Fe3C Fe grafit Fe3C stal

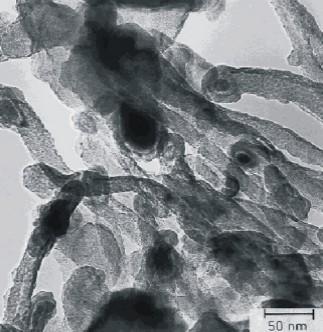

5 Obraz nanostrukturalnego pyłu powstającego w procesie korozji typu metal dusting stali niskostopowej (T = 650 oc, t = 3 godz.) 50 nm

6 Obraz włókna grafitowego z nanocząstką żelaza, powstałego podczas korozji typu metal dusting stali austenitycznej (25%Cr-32%Ni) w temperaturze 800 oc po 4 godz. Fe G r a fit 50 nm

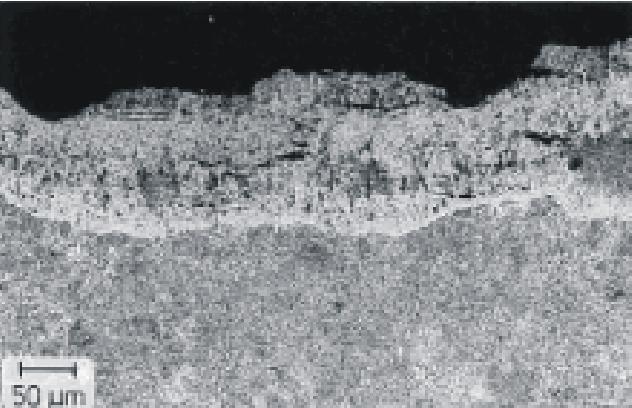

7 Typowe zniszczenia korozyjne stal niskostopowa 5 0 m stal wysokostopowa 5 0 m

8 Typowe zniszczenia korozyjne 2 cm 2 cm

9 Typowe zniszczenia korozyjne 2 cm 1 cm 2 cm

10 Typowe zniszczenia korozyjne m

11 Gwałtowna degradacja stali niskostopowej (2,25 %Cr i 1 %Mo) w atmosferze CO-H2-H2O po 3 godzinach korozji (T = 650 oc) 1 cm

12 Krytyka mechanizmu korozji typu metal dusting żelaza i stali niskostopowych, zaproponowanego przez Grabke go i wsp. Z. Zeng, K. Natesan, V.A. Maroni: Oxid. Met. Vol. 58 (2002), p. 147 Z. Zeng, K. Natesan: Chem. Mat. Vol. 15 (2003), p. 872 C.H. Toh, P.R. Munroe and D.J. Young: Mat. High Temp. Vol. 20 (2003), p. 527 C.H. Toh, P.R. Munroe and D.J. Young: Oxid. Met. Vol. 58 (2002), p. 1

13 Krytyka mechanizmu korozji typu metal dusting żelaza i stali niskostopowych, zaproponowanego przez Grabke go i wsp.

14 Krytyka mechanizmu korozji typu metal dusting żelaza i stali niskostopowych, zaproponowanego przez Grabke go i wsp. a tm o s fe ra n a w ę g la ją c a m e ta l p o d ło ż e

15 Atmosfery wywołujące korozję typu metal dusting: CO, H2O, H2 CH4, H2O, H2

16 Metody ograniczania korozji typu metal dusting wprowadzenie do atmosfery niewielkiej ilości siarki wytworzenie na powierzchni stali ochronnej warstwy zgorzeliny zbudowanej z Cr2O3 lub Al2O3

17 Rola siarki w hamowaniu korozji typu metal dusting A tm o s fe r a n a w ę g la ją c a z a w ie r a ją c a s ia r k ę b e z d o d a t k u s ia r k i F e 3C ż e la z o s ia r k a w ę g ie l

18 Efektywność siarki w hamowaniu korozji 1,0 1,0 ac= p p m H 2S ac= ,8 0 p p m H 2S 0,8 0,6 0,6 0,4 0,4 0,0 3 p p m H 2S ac= 100 0,2 0 0,2 2,5 5,0 7,5 1 0,0 1 2,5 1 5,0 0,1 p p m H 2 S t [h ] 1,0 0,8 0,1 p p m H 2S 0,3 p p m H 2S 0 p p m H 2S 0,8 0,7 5 p p m H 2 S 0,6 0,4 0,4 1 p p m H 2S 0, t [h ] ,0 0,5 p p m H 2S 0, t [h ] p p m H 2S 8 p p m H 2S 6 p p m H 2S 11 p p m H 2S 0, t [h ]

19 Metody ograniczania korozji typu metal dusting wprowadzenie do atmosfery niewielkiej ilości siarki wytworzenie na powierzchni stali ochronnej warstwy zgorzeliny zbudowanej z Cr2O3 lub Al2O3

20 Mechanizm korozji typu metal dusting stali wysokostopowych C C r2o C r2o 3 C C r2o 3 w ę g lik i s t a b iln e w ę g lik i m e t a s t a b iln e s ta l w ę g lik i s t a b iln e s ta l s ta l p y ł n a n o s t r u k t u r a ln y F e 3C 3Fe + C g r a f it C r2o 3 w ę g lik i s t a b iln e w ę g lik i m e t a s t a b iln e s ta l 3 C r2o 3 w ę g lik i s t a b iln e w ę g lik i m e t a s t a b iln e s ta l

21 Korozja typu metal dusting stali wysokostopowych m 1 m m

22 Badania prowadzone w KFCS WIMiC AGH Materiały do badań: Stal węglowa (97 at. % Fe, 2.5 at. % C and 0.5 at. % Si) 9Cr-1Mo steel (9.32 wt. % Cr; 0.99 wt. % Mo; 0.10 wt. % C; 0.44 wt. % Mn; 0.39 wt. % Si; wt. % P; wt. % S; Fe bal.) Fe-10Cr, Fe-30Cr, Fe-50Cr Stosowane atmosfery nawęglające: CH4, CH4-1%H2O, CH4-H2 CH4-C2H6 C3H8-30%C4H10 Testy korozyjne: K Analiza morfologii i składu fazowego produktów korozji

23 Aparatura mikrotermograwimetryczna do badania procesu korozji typu metal dusting Przepływomierze Manometr Mikrowaga Próbka Pompa Wylot C3H8-30% C4H10 He He Piec Płuczki Mieszalnik

24 Kinetyka procesu korozji typu metal dusting stali węglowej [gm ] 2000 m/s 3000 T = 1073 K T = 1023 K T = 973 K T = 923 K Time [ h ] T = 1073 K -2 [gm ] T= 1023 K m/s 50 T = 973 K T = 923 K Time [h][ h ] Czas 6 8

25 Temperaturowa zależność szybkości korozji typu metal dusting stali węglowej T [K] kl -2 [gm ] T / [K ] 12

26 Kinetyka procesu korozji typu metal dusting stali 9Cr-1Mo K 150 / gm m/s 1023 K K 973 K Time / /h h Czas 4 5

27 Temperaturowa zależność szybkości korozji typu metal dusting stali 9Cr-1Mo T /K / g m-2 s kl T / K-1 12

28 Porównanie szybkości korozji typu metal dusting stali węglowej i 9Cr-1Mo 50 m/s / g m Fe Fe-9Cr-1Mo 1073 K K Time / h/ h Czas 3 4

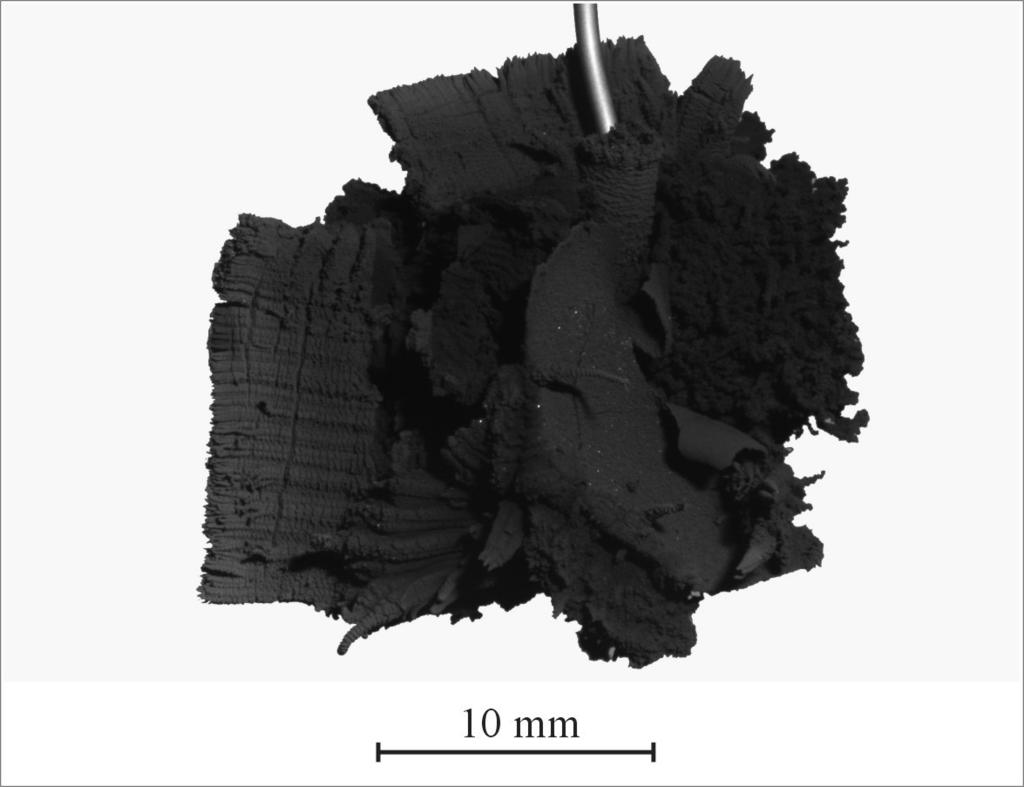

29 Obraz próbki stali węglowej po 3 godzinach reakcji w temperaturze 1173 K w atmosferze mieszaniny propanu-butanu

30 Obraz próbki stali 9Cr-1Mo po 3 godzinach reakcji w temperaturze 1173 K w atmosferze mieszaniny propanu-butanu 10 mm

31 Porównanie morfologii próbek a)stali węglowej i b)stali 9Cr-1Mo po 3 godzinach reakcji w temperaturze 1173 K w atmosferze mieszaniny propanu-butanu

32 Korozja typu metal dusting stali węglowych

33 Korozja typu metal dusting stali węglowych

34 Kolejne etapy korozji stali węglowej w temperaturze 1073 K w atmosferze mieszaniny propanu-butanu

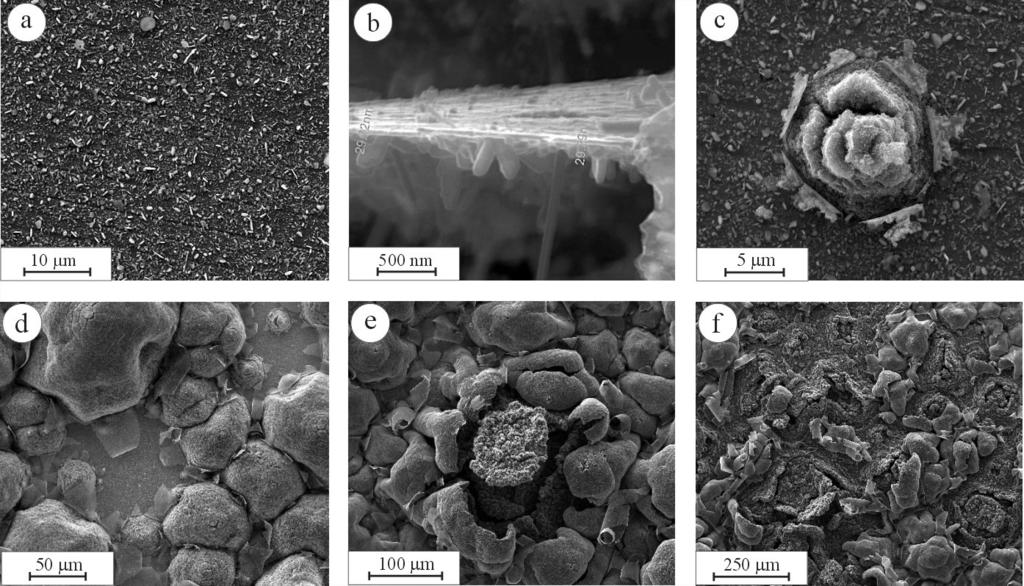

35 Formy produktów korozji stali węglowej w temperaturze 1073 K w atmosferze mieszaniny propanu-butanu

36 Korozja typu metal dusting stali węglowych

37 PODSUMOWANIE Pomimo wieloletnich badań korozji typu metal dusting, nie udało się dotychczas stworzyć racjonalnej podstawy zadawalającego ograniczenia tej katastrofalnej formy korozji wysokotemperaturowej. Istnieje więc konieczność prowadzenia dalszych badań zmierzających do opanowania tego niekorzystnego zjawiska.

38 KONIEC

KOROZJA KATASTROFALNA W ATMOSFERACH NAWĘGLAJĄCYCH

KOROZJA KATASTROFALNA W ATMOSFERACH NAWĘGLAJĄCYCH KOROZJA KATASTROFALNA W ATMOSFERACH NAWĘGLAJĄCYCH Mechanizm korozji typu metal dusting żelaza i stali niskostopowych 1. H.J. Grabke: Mat. Corr. Vol. 49, 303 (1998). 2. H.J. Grabke, E.M. Müller-Lorenz,

Bardziej szczegółowo

SIARKOWANIE MATERIAŁÓW METALICZNYCH

SIARKOWANIE MATERIAŁÓW METALICZNYCH SIARKOWANIE MATERIAŁÓW METALICZNYCH Z. Grzesik and K. Przybylski, Sulfidation of metallic materials w Developments in high temperature corrosion and protection of materials, Eds. Wei Gao and Zhengwei Li,

Bardziej szczegółowo

WPŁYW RÓŻNOWARTOŚCIOWYCH DOMIESZEK NA SZYBKOŚĆ WZROSTU ZGORZELIN NA METALACH (TEORIA HAUFFEGO-WAGNERA)

WPŁYW RÓŻNOWARTOŚCIOWYCH DOMIESZEK NA SZYBKOŚĆ WZROSTU ZGORZELIN NA METALACH (TEORIA HAUFFEGO-WAGNERA) WPŁYW RÓŻNOWARTOŚCIOWYCH DOMIEZEK NA ZYBKOŚĆ WZROTU ZGORZELIN NA METALACH (TEORIA HAUFFEGO-WAGNERA) 1. K. Hauffe, Progress in Metal Physic, 4, 71 (1953).. P. Kofstad, Nonstoichiometry, diffusion and electrical

Bardziej szczegółowo

KINETYKA UTLENIANIA METALI

KINETYKA UTLENIANIA METALI KINETYKA UTLENIANIA METALI SCHEMAT PROCESU UTLENIANIA Utleniacz Metal Utleniacz Zgorzelina Metal x Miarą szybkości korozji metalu jest ubytek jego grubości, x, odniesiony do czasu trwania procesu korozji.

Bardziej szczegółowo

Wysokotemperaturowa korozja zaworów silnikowych

Wysokotemperaturowa korozja zaworów silnikowych Wysokotemperaturowa korozja zaworów silnikowych Plan prezentacji 1. Wprowadzenie a) sytuacja na ogólnoświatowym rynku paliw b) alternatywne źródła energii c) innowacyjne nośniki energii w przemyśle motoryzacyjnym

Bardziej szczegółowo

POWŁOKI OCHRONNE W KOROZJI WYSOKOTEMPERATUROWEJ

POWŁOKI OCHRONNE W KOROZJI WYSOKOTEMPERATUROWEJ POWŁOKI OCHRONNE W KOROZJI WYSOKOTEMPERATUROWEJ PLAN PREZENTACJI 1) Podstawowe definicje 2) Metody nakładania powłok 3) Powłoki ochronne w procesach korozji wysokotemperaturowej atmosfery utleniające atmosfery

Bardziej szczegółowo

KOROZJA STALI ZAWOROWYCH WYWOŁANA SPALINAMI BIOPALIW

KOROZJA STALI ZAWOROWYCH WYWOŁANA SPALINAMI BIOPALIW KOROZJA STALI ZAWOROWYCH W SILNIKACH SAMOCHODOWYCH, WYWOŁANA SPALINAMI BIOPALIW Plan prezentacji 1. Wprowadzenie a) sytuacja na ogólnoświatowym rynku paliw b) alternatywne źródła energii c) innowacyjne

Bardziej szczegółowo

DYSOCJACYJNY MECHANIZM NARASTANIA ZGORZELIN NA METALACH

DYSOCJACYJNY MECHANIZM NARASTANIA ZGORZELIN NA METALACH DYSOCJACYJNY MECHANIZM NARASTANIA ZGORZELIN NA METALACH METODA PASTYLKOWA WAGNERA S p a s ty lk a S e + - S z g o r z e lin a p a s ty lk a z g o r z e lin a e + - p a s ty lk a H. Rickert, Z. Phys. Chem.

Bardziej szczegółowo

TERMODYNAMIKA PROCESÓW KOROZJI WYSOKOTEMPERATUROWEJ

TERMODYNAMIKA PROCESÓW KOROZJI WYSOKOTEMPERATUROWEJ TERMODYNAMIKA PROCESÓW KOROZJI WYSOKOTEMPERATUROWEJ SCHEMAT PROCESU KOROZJI WYSOKOTEMPERATUROWEJ T = const p = const DIAGRAMY ELLINGHAM A-RICHARDSON A (RICHARDSON A-JEFFES A) S. Mrowec, An Introduction

Bardziej szczegółowo

Korozja stali zaworowych w silnikach samochodowych, wywołana spalinami biopaliw

Korozja stali zaworowych w silnikach samochodowych, wywołana spalinami biopaliw Korozja stali zaworowych w silnikach samochodowych, wywołana spalinami biopaliw Zbigniew Grzesik http://home.agh.edu.pl/~grzesik Akademia Górniczo-Hutnicza im. S. Staszica w Krakowie Wydział Inżynierii

Bardziej szczegółowo

STRUKTURA DEFEKTÓW I WŁASNOŚCI TRANSPORTOWE ZGORZELIN

STRUKTURA DEFEKTÓW I WŁASNOŚCI TRANSPORTOWE ZGORZELIN STRUKTURA DEFEKTÓW I WŁASNOŚCI TRANSPORTOWE ZGORZELIN METODYKA BADAŃ STRUKTURY DEFEKTÓW I WŁASNOŚCI TRANSPORTOWYCH ZGORZELIN 1. Określenie rodzaju podsieci krystalicznej związku tworzącego zgorzelinę,

Bardziej szczegółowo

STRUKTURA DEFEKTÓW I WŁASNOŚCI TRANSPORTOWE ZGORZELIN

STRUKTURA DEFEKTÓW I WŁASNOŚCI TRANSPORTOWE ZGORZELIN STRUKTURA DEFEKTÓW I WŁASNOŚCI TRANSPORTOWE ZGORZELIN METODYKA BADAŃ STRUKTURY DEFEKTÓW I WŁASNOŚCI TRANSPORTOWYCH ZGORZELIN 1. Określenie rodzaju podsieci krystalicznej związku tworzącego zgorzelinę,

Bardziej szczegółowo

METODYKA BADAŃ STRUKTURY DEFEKTÓW I WŁASNOŚCI TRANSPORTOWYCH CIAŁ STAŁYCH

METODYKA BADAŃ STRUKTURY DEFEKTÓW I WŁASNOŚCI TRANSPORTOWYCH CIAŁ STAŁYCH METODYKA BADAŃ STRUKTURY DEFEKTÓW I WŁASNOŚCI TRANSPORTOWYCH CIAŁ STAŁYCH METODYKA BADAŃ STRUKTURY DEFEKTÓW I WŁASNOŚCI TRANSPORTOWYCH CIAŁ STAŁYCH 1. Określenie rodzaju podsieci krystalicznej związku

Bardziej szczegółowo

Doświadczenia eksploatacyjne i rozwój powłok ochronnych typu Hybrid stosowanych dla ekranów kotłów parowych

Doświadczenia eksploatacyjne i rozwój powłok ochronnych typu Hybrid stosowanych dla ekranów kotłów parowych Doświadczenia eksploatacyjne i rozwój powłok ochronnych typu Hybrid stosowanych dla ekranów kotłów parowych Marek Danielewski AGH Technologia realizowana obecnie przez REMAK-ROZRUCH i AGH w wersjach MD

Bardziej szczegółowo

http://www.viamoda.edu.pl/rekrutacja/studia-podyplomowe_s_37.html

http://www.viamoda.edu.pl/rekrutacja/studia-podyplomowe_s_37.html O Strona 1/288 01-07-2016 09:00:13 F Strona 2/288 01-07-2016 09:00:13 E Strona 3/288 01-07-2016 09:00:13 R Strona 4/288 01-07-2016 09:00:13 T Strona 5/288 01-07-2016 09:00:13 A Strona 6/288 01-07-2016

Bardziej szczegółowo

Stabilność związków nieorganicznych - rozwaŝania termodynamiczne.

Stabilność związków nieorganicznych - rozwaŝania termodynamiczne. Stabilność związków nieorganicznych - rozwaŝania termodynamiczne http://home.agh.edu.pl/~grzesik TEMATYKA WYŁADU 1. Ciśnienie dysocjacyjne. 2. Diagramy fazowe. 3. Ciśnienia cząstkowe gazów w mieszaninach

Bardziej szczegółowo

POWŁOKI OCHRONNE W KOROZJI WYSOKOTEMPERATUROWEJ

POWŁOKI OCHRONNE W KOROZJI WYSOKOTEMPERATUROWEJ POWŁOKI OCHRONNE W KOROZJI WYSOKOTEMPERATUROWEJ PLAN PREZENTACJI 1) Podstawowe definicje 2) Metody nakładania powłok 3) Powłoki ochronne w procesach korozji wysokotemperaturowej atmosfery utleniające atmosfery

Bardziej szczegółowo

ę ę ż ż ć ć ę ć ę ż ć ć ę Ś ę ę ę Ź Ź ż Ś ę ć ć ę ę ę ę ę ę ż ć ż ć ę ę ę Ź ę ż ę ę ę

ę ę ż ż ć ć ę ć ę ż ć ć ę Ś ę ę ę Ź Ź ż Ś ę ć ć ę ę ę ę ę ę ż ć ż ć ę ę ę Ź ę ż ę ę ę ę Ł ć ż ć ż ć ę ę ę ż ć ż ć ę ż ż ć ę ę ę ę ę ę ę ę ę ż ę ę ę Ź ę ż ę ć ż ę ę ę Ź ć Ź ę ę ż ż ć ć ę ć ę ż ć ć ę Ś ę ę ę Ź Ź ż Ś ę ć ć ę ę ę ę ę ę ż ć ż ć ę ę ę Ź ę ż ę ę ę ć ę ę ż ę ż ć ć Ść ć ę ć ć ż

Bardziej szczegółowo

ź ź ó ó ś ó ó ś ż ź ź ż ż ó ż ó ó ó ż ż

ź ź ó ó ś ó ó ś ż ź ź ż ż ó ż ó ó ó ż ż Ł Ł ż ó ż Ż ź Ę ż ś ś ś Ę ś Ź ź ź ó ó ś ó ó ś ż ź ź ż ż ó ż ó ó ó ż ż ł ż ó ŚĆ ż ż ź ż ż ż ź Ź ś ś ó ś ń ł ś ś ó ż ć ó ść ś ść ś Ę ś ś ć ś ś ł ś ś ó ś ś ś ż ć ż ó ść ć łó ść Ść Ź ó ł ś ś ć ó ł ń ń ć ł

Bardziej szczegółowo

Ł ż ż Ł ż ż ż ż ż ż ż ż Ś ż ż ż ż ż ż ż ż ż ź ż ż ż ż ż ć ż ż ż ż ż ć ż

Ł ż ż Ł ż ż ż ż ż ż ż ż Ś ż ż ż ż ż ż ż ż ż ź ż ż ż ż ż ć ż ż ż ż ż ć ż Ś Ż Ś ć ż Ś ż ź ż ż ż ć ż ć Ł ż ż Ł ż ż ż ż ż ż ż ż Ś ż ż ż ż ż ż ż ż ż ź ż ż ż ż ż ć ż ż ż ż ż ć ż ż ż ż ż ć ż ć ź ż ż ć ć ż ć ż ż ż ć ż ż ć ć ż ż ż ż ć ż ż ż ż ż ż ć ż ż ż ż ż ć ż ć ć ż ć ż ż ż ć ć ć

Bardziej szczegółowo

ń ć ń ć ń Ć ć Ć ź

ń ć ń ć ń Ć ć Ć ź ń ń ć ń ć ń Ć ć Ć ź ż ń ż ń ń ź ń ń ź ń ć ń Ł Ę Ł ć ń ń Ć ń Ć ń ć ć ż ż ń ż ż ż ń ż ż ń ń ż ń Ć Ł Ń ć Ł Ę ń ń ń ć ć ń ń ń ż ż ń ż ń ń ń ń ń Ż ń ń ń Ż ż ń ż ż ż ż ż Ć Ć ż ż ć ż ć ż Ę Ń Ż Ę ć ż ż Ż ż ć ń

Bardziej szczegółowo

Rozdział 1. Nazwa i adres Zamawiającego Rozdział 2. Informacja o trybie i stosowaniu przepisów Rozdział 3. Przedmiot zamówienia

Rozdział 1. Nazwa i adres Zamawiającego Rozdział 2. Informacja o trybie i stosowaniu przepisów Rozdział 3. Przedmiot zamówienia Z n a k s p r a w y G O S I R D Z P I 2 7 1 0 1 0 2 0 1 4 S P E C Y F I K A C J A I S T O T N Y C H W A R U N K Ó W Z A M Ó W I E N I A f S p r z» t a n i e i u t r z y m a n i e c z y s t o c i g d y

Bardziej szczegółowo

Shield-Bright 308L (OK TUBROD 14.20)*

Shield-Bright 308L (OK TUBROD 14.20)* Shield-Bright 308L (OK TUBROD 14.20)* SFA/AWS A 5.22: E308LT1-1 E308LT1-4 EN ISO 17633-A: T 19 9 L P C 2 T 19 9 L P M 2 Rutylowy drut rdzeniowy do spawania we wszystkich pozycjach stali austenitycznych

Bardziej szczegółowo

o d ro z m ia r u /p o w y ż e j 1 0 c m d ł c m śr e d n ic y 5 a ) o ś r e d n ic y 2,5 5 c m 5 b ) o śr e d n ic y 5 c m 1 0 c m 8

o d ro z m ia r u /p o w y ż e j 1 0 c m d ł c m śr e d n ic y 5 a ) o ś r e d n ic y 2,5 5 c m 5 b ) o śr e d n ic y 5 c m 1 0 c m 8 T A B E L A O C E N Y P R O C E N T O W E J T R W A Ł E G O U S Z C Z E R B K U N A Z D R O W IU R o d z a j u s z k o d z e ń c ia ła P r o c e n t t r w a łe g o u s z c z e r b k u n a z d r o w iu

Bardziej szczegółowo

Zakres tematyczny. Podział stali specjalnych, ze względu na warunki pracy:

Zakres tematyczny. Podział stali specjalnych, ze względu na warunki pracy: STAL O SPECJALNYCH WŁAŚCIWOŚCIACH FIZYCZNYCH I CHEMICZNYCH Zakres tematyczny 1 Podział stali specjalnych, ze względu na warunki pracy: - odporne na korozję, - do pracy w obniżonej temperaturze, - do pracy

Bardziej szczegółowo

ć Ą ź ć ć Ż ź ź Ą ź ć ź ć ź

ć Ą ź ć ć Ż ź ź Ą ź ć ź ć ź Ż ź ź ź Ę Ą Ł ć Ą ź ć ć Ż ź ź Ą ź ć ź ć ź Ś Ź Ń Ź Ę Ę ź Ł ź Ż Ę ź Ż Ż Ż Ź Ź Ń ź Ź ź ć Ż Ę ć ć Ą ź ź Ź Ż Ś ź Ę Ę Ż Ż Ś Ę Ę ć Ż Ż Ń Ł Ń Ż Ż ź Ą Ą ź ź ź ć Ą ć ź Ż ć Ż Ę Ń Ę Ż Ż Ż Ó Ż Ż Ż Ż Ą Ł Ż Ł Ł Ł Ż Ż

Bardziej szczegółowo

ż ś ż ś Ę ś ż ś ś ś Ł ś ż Ł ż ś ś ś ż

ż ś ż ś Ę ś ż ś ś ś Ł ś ż Ł ż ś ś ś ż Ą Ń Ę ś Ę Ą ś ś ż ż ś ś ś ś ż ś ż ś Ę ś ż ś ś ś Ł ś ż Ł ż ś ś ś ż ś ś ś ś ś Ś ś ś ś ś ś ż ś ś ż ś ś ż Ś ś Ź ś ś ś ść ś ś ż ż ś ś ś ś ś ś ś ż ż ś ż ś Ę ś ś ż ś ś ż ś ś ś ś ś ś ż ś ż ś ć ś ż ś ż ś ś ść ż

Bardziej szczegółowo

Ą Ź ć Ń Ą ć Ź Ź

Ą Ź ć Ń Ą ć Ź Ź Ó Ó Ż Ę ć Ą Ź ć Ń Ą ć Ź Ź Ń Ą Ą Ź Ź Ń ć Ś Ł ć ć ć ź ć ć ć ć ć ć ć Ź ź ć ć Ł ć Ź ć ć ź ć ć Ą ć ć ć ć ź ć Ą Ż Ż ć ć ć ć ć ć ć ć Ź Ź ć ć Ń ć ć ć ć Ą ć ć ć ć ć ć Ź ć ć ć Ć Ń Ż Ź ć ć Ń ć ć ć ć Ą Ń ć ć ć Ą ć

Bardziej szczegółowo

Instrukcja zarządzania systemem informatycznym przetwarzającym dane osobowe w Chorągwi Dolnośląskiej ZHP Spis treści

Instrukcja zarządzania systemem informatycznym przetwarzającym dane osobowe w Chorągwi Dolnośląskiej ZHP Spis treści C h o r ą g i e w D o l n o l ą s k a Z H P Z a ł ą c z n i k 5 d o U c h w a ł y n r 2 2 / I X / 2 0 1 5 K o m e n d y C h o r ą g w i D o l n o 6 l ą s k i e j Z H P z d n i a 0 8. 0 62. 0 1 5 r. I n

Bardziej szczegółowo

DYSOCJACYJNY MECHANIZM NARASTANIA ZGORZELIN NA METALACH

DYSOCJACYJNY MECHANIZM NARASTANIA ZGORZELIN NA METALACH DYSOCJACYJNY MECHANIZM NARASTANIA ZGORZELIN NA METALACH METODA PASTYLKOWA WAGNERA S pastylka Ag S + Ag - e S zgorzelina pastylka Ag zgorzelina + Ag - e pastylka Ag H. Rickert, Z. Phys. Chem. Neue Folge,

Bardziej szczegółowo

ż Ł ż ż ż ż ż ż ż ż Ę ż ż Ó ż ż ż ż ż ż ź

ż Ł ż ż ż ż ż ż ż ż Ę ż ż Ó ż ż ż ż ż ż ź Ę ź ż ż ż ź ż ż ż ż ź ź ź ż ż ż Ł ż ż ż ż ż ż ż ż Ę ż ż Ó ż ż ż ż ż ż ź ż ż ż ż Ł ż ż ż ż Ę Ł ż ż ż ż ż Ę ż ż ż ż ż Ę Ć Ę ż ź Ź ż Ź ź ź ż ż Ł Ć Ć ź ż Ó Ń Ź ź Ć ź ż Ź ż ż ż Ź ż ż ź ż ż ż ź ż Ó Ó Ć Ć Ć ż

Bardziej szczegółowo

Ę ź Ą

Ę ź Ą Ę ź Ą Ę Ł Ń Ż Ż ć Ł ć ć ć ć Ż Ż Ć Ż ć Ż Ż Ń Ć Ć Ć Ż ć ć ć Ć ć Ż Ż Ć Ć Ż Ż Ź Ż Ż ć ć ć Ż Ż Ć Ć Ż Ź Ż Ż ć Ż Ż Ć Ż ć Ż Ł Ń Ę ć Ż Ł Ż ć Ć ć ć Ę Ż ć Ć Ż ć ć Ź Ć ć Ć Ź ć ć ć Ć ć ć Ż ć ć ć ć Ż Ę ć Ę Ć ć Ć Ą Ż

Bardziej szczegółowo

ź Ź Ź ć ć ć ź ć ć ć ć ć Ź

ź Ź Ź ć ć ć ź ć ć ć ć ć Ź ź Ź Ź ć ć ć ź ć ć ć ć ć Ź ć ć ć ć ć ć ć ć Ż ć ć ć ć ć ć ć ć ć ć ć Ż Ż ć ć ć ć ć ć ć ć Ż ć ć ć ź ć Ź ć ć ć ć ć ć ć ć ć ź ć ć ć ć ć ć ć ć ć ć ć ć ć ć Ż ć ć ć ć Ż ć ć ć ć ć ć ć ć Ż ć Ł Ś Ś ć Ą Ę ć Ę ć Ż ć

Bardziej szczegółowo

Ż Ł ć ć ź Ź Ź ć Ż

Ż Ł ć ć ź Ź Ź ć Ż ć ć ć ć ć Ź ć ć Ż ć ź ć ć Ń Ż ć ć Ż ć Ż Ł ć ć ź Ź Ź ć Ż ć ć ć Ż Ź ć Ź Ż ć ć ć Ż Ż ć ć Ł Ó Ł ć Ż ć Ż Ż Ż Ż Ź ć ć ć Ź Ó ć ć ć ć ć ć ć ć Ę ź ź ć ć Ż ć Ż ć ć ć ć ć ć ć ć Ż ć ć ć ć ć Ż ć ć Ż ć Ż ć Ź ź ź Ż Ż

Bardziej szczegółowo

Innowacyjne warstwy azotowane nowej generacji o podwyższonej odporności korozyjnej wytwarzane na elementach maszyn

Innowacyjne warstwy azotowane nowej generacji o podwyższonej odporności korozyjnej wytwarzane na elementach maszyn Tytuł projektu: Innowacyjne warstwy azotowane nowej generacji o podwyższonej odporności korozyjnej wytwarzane na elementach maszyn Umowa nr: TANGO1/268920/NCBR/15 Akronim: NITROCOR Planowany okres realizacji

Bardziej szczegółowo

ś ść ść ś ść ść ś ś ś ś ść ś ś ś ść ść

ś ść ść ś ść ść ś ś ś ś ść ś ś ś ść ść Ą Ł Ł Ł Ę Ł ś ś ś ś ść ść ść ść Ś ść ŚĆ ś ŚĆ ś ś ść ść ś ść ść ś ś ś ś ść ś ś ś ść ść ś ś ś Ż ś Ś ś Ś ść ś ś ś ś ś ś ś ś Ś ś ś ś ś Ł Ś ś ś ś Ś ś ś ź Ś ŚĆ ś ś ś ś ś ś Ś ś Ś ś ś ś ś ś ś ś Ś Ś ść ś ś ś ś

Bardziej szczegółowo

Ą ŚĆ Ś Ś Ę ć

Ą ŚĆ Ś Ś Ę ć Ą Ę Ą Ą ŚĆ Ś Ś Ę ć ć ć ć ź ć ć ć ć ć ć ć ć Ą ć ć ć Ą Ś ć Ś ć ć Ą ć Ś Ś Ą Ś Ą ć ć Ą ź ź ć ć Ą ć ź ć Ą ć Ą ć ć ć ć ć ć ć ć ć ć ć ć ć ź ć ć Ś ć ć ć Ę Ą ć Ą ć ć ć ć ć ć Ł ź ź ź Ł Ł ć Ą ć ć ć ć ć Ą ć Ą ć Ą

Bardziej szczegółowo

Echa Przeszłości 11,

Echa Przeszłości 11, Irena Makarczyk Międzynarodowa Konferencja: "Dzieje wyznaniowe obu części Prus w epoce nowożytnej: region Europy Wschodniej jako obszar komunikacji międzywyznaniowej", Elbląg 20-23 września 2009 roku Echa

Bardziej szczegółowo

ń ż Ż

ń ż Ż Ł ń ć ń Ż ń ż Ż Ę ń Ź Ż Ń ż ń ż Ż ń ż Ć Ę Ę ć ć ż ć ń ć ć ć ć ć ć Ę ń ć ń Ż ć Ą Ż ć ń ż ć ć Ń Ń ż ć ć ć Ż ć ź ż ć ć ć ż Ę ć ć Ń ć ż ć Ą ć ć ć Ę ć ń ż ć ć ń Ń ż ń ć Ą ż ć ń ć ż ż Ę Ź Ż Ż ń Ę Ż Ę Ę ż ń ż

Bardziej szczegółowo

Ż ń ń ź ć Ż Ł ć ż ć ż ć Ś Ć ć ż ń ż ń ń ż Ć ż ć ż ń

Ż ń ń ź ć Ż Ł ć ż ć ż ć Ś Ć ć ż ń ż ń ń ż Ć ż ć ż ń Ż ż ż ń Ł Ż ż ń ń ż ń Ę ń ń ż Ż ż Ż ń ń ź ć Ż Ł ć ż ć ż ć Ś Ć ć ż ń ż ń ń ż Ć ż ć ż ń Ę ń ń Ź Ż ć ń ń ń ń ż ż ć Ź ń ń Ź Ś Ś ń ć Ź ń Ę Ę ń ć ż ć Ś Ę Ź ż ń ż Ż Ż Ś ż Ć ż ń Ć ż ż ń ć Ż ż ż ć Ć Ż ż Ś ż ć Ź

Bardziej szczegółowo

Chorągiew Dolnośląska ZHP 1. Zarządzenia i informacje 1.1. Zarządzenia

Chorągiew Dolnośląska ZHP 1. Zarządzenia i informacje 1.1. Zarządzenia C h o r ą g i e w D o l n o l ą s k a Z H P W r o c ł a w, 3 0 l i s t o p a d a2 0 1 4 r. Z w i ą z e k H a r c e r s t w a P o l s k i e g o K o m e n d a n t C h o r ą g w i D o l n o 6 l ą s k i e

Bardziej szczegółowo
