ZAWARTOŚĆ OPRACOWANIA:

Transkrypt

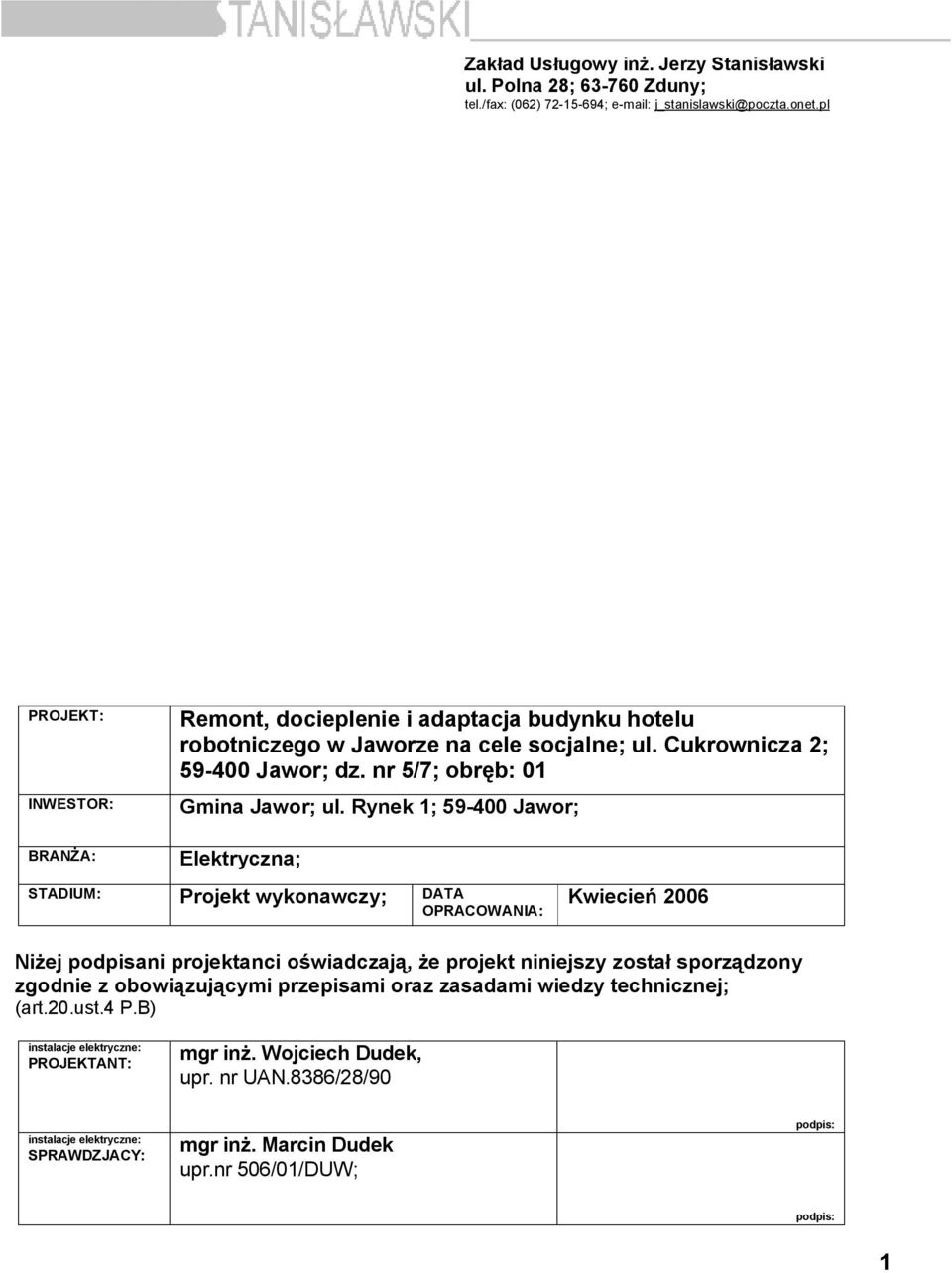

1 Zakład Usługowy inż. Jerzy Stanisławski ul. Polna 28; Zduny; tel./fax: (062) ; PROJEKT: INWESTOR: Remont, docieplenie i adaptacja budynku hotelu robotniczego ul. Cukrownicza 2; Jawor; dz. nr 5/7; obręb: 01 ; BRANŻA: Elektryczna; STADIUM: Projekt wykonawczy; DATA OPRACOWANIA: Kwiecień 2006 Niżej podpisani projektanci oświadczają, że projekt niniejszy został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej; (art.20.ust.4 P.B) : PROJEKTANT: mgr inż. Wojciech Dudek, upr. nr UAN.8386/28/90 : SPRAWDZJACY: mgr inż. Marcin Dudek upr.nr 506/01/DUW; podpis: podpis: 1

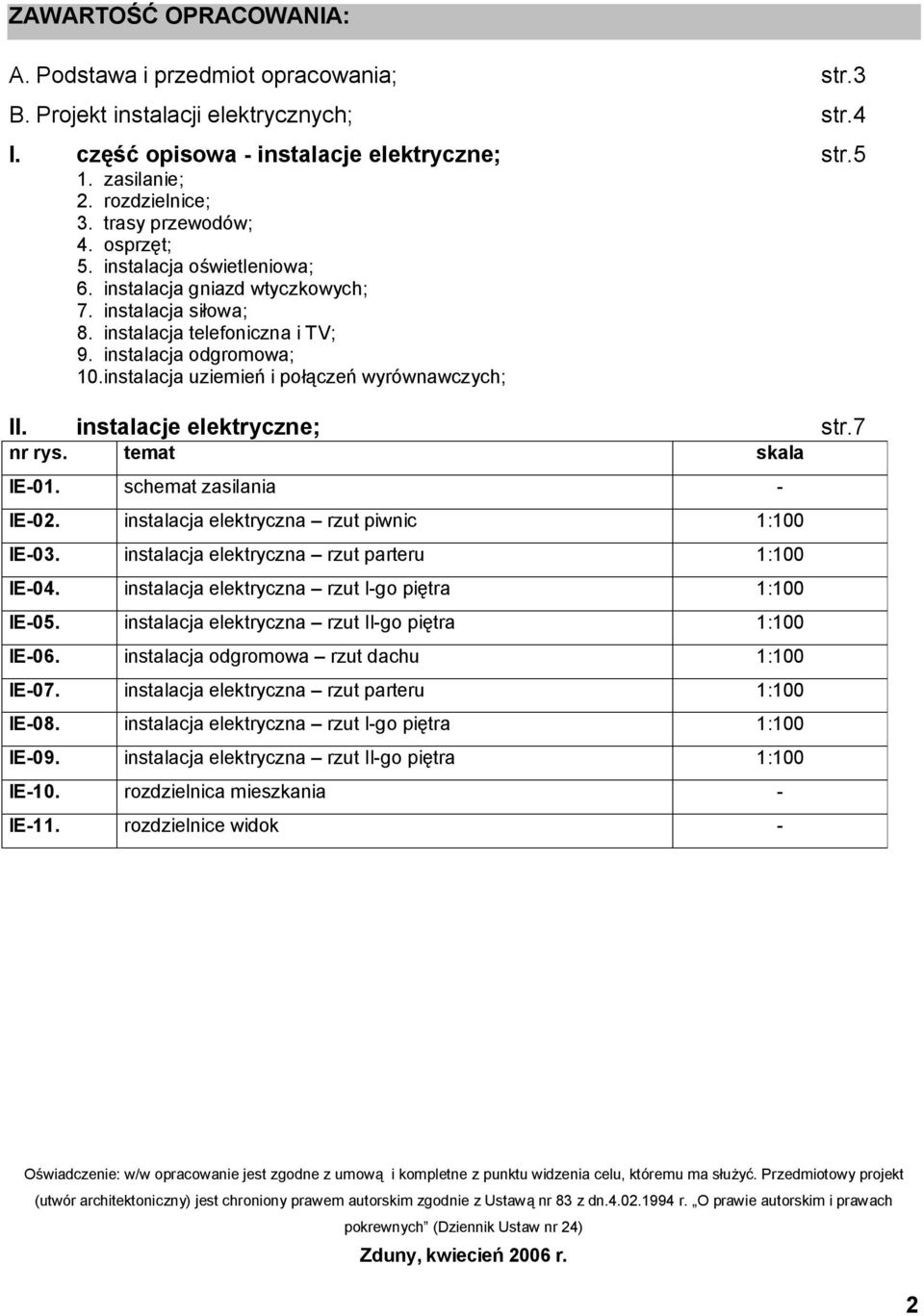

2 ZAWARTOŚĆ OPRACOWANIA: A. Podstawa i przedmiot opracowania; str.3 B. Projekt instalacji elektrycznych; str.4 I. część opisowa - ; str.5 1. zasilanie; 2. rozdzielnice; 3. trasy przewodów; 4. osprzęt; 5. instalacja oświetleniowa; 6. instalacja gniazd wtyczkowych; 7. instalacja siłowa; 8. instalacja telefoniczna i TV; 9. instalacja odgromowa; 10.instalacja uziemień i połączeń wyrównawczych; II. ; str.7 nr rys. temat skala IE-01. schemat zasilania - IE-02. instalacja elektryczna rzut piwnic 1:100 IE-03. instalacja elektryczna rzut parteru 1:100 IE-04. instalacja elektryczna rzut I-go piętra 1:100 IE-05. instalacja elektryczna rzut II-go piętra 1:100 IE-06. instalacja odgromowa rzut dachu 1:100 IE-07. instalacja elektryczna rzut parteru 1:100 IE-08. instalacja elektryczna rzut I-go piętra 1:100 IE-09. instalacja elektryczna rzut II-go piętra 1:100 IE-10. rozdzielnica mieszkania - IE-11. rozdzielnice widok - Oświadczenie: w/w opracowanie jest zgodne z umową i kompletne z punktu widzenia celu, któremu ma służyć. Przedmiotowy projekt (utwór architektoniczny) jest chroniony prawem autorskim zgodnie z Ustawą nr 83 z dn r. O prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24) Zduny, kwiecień 2006 r. 2

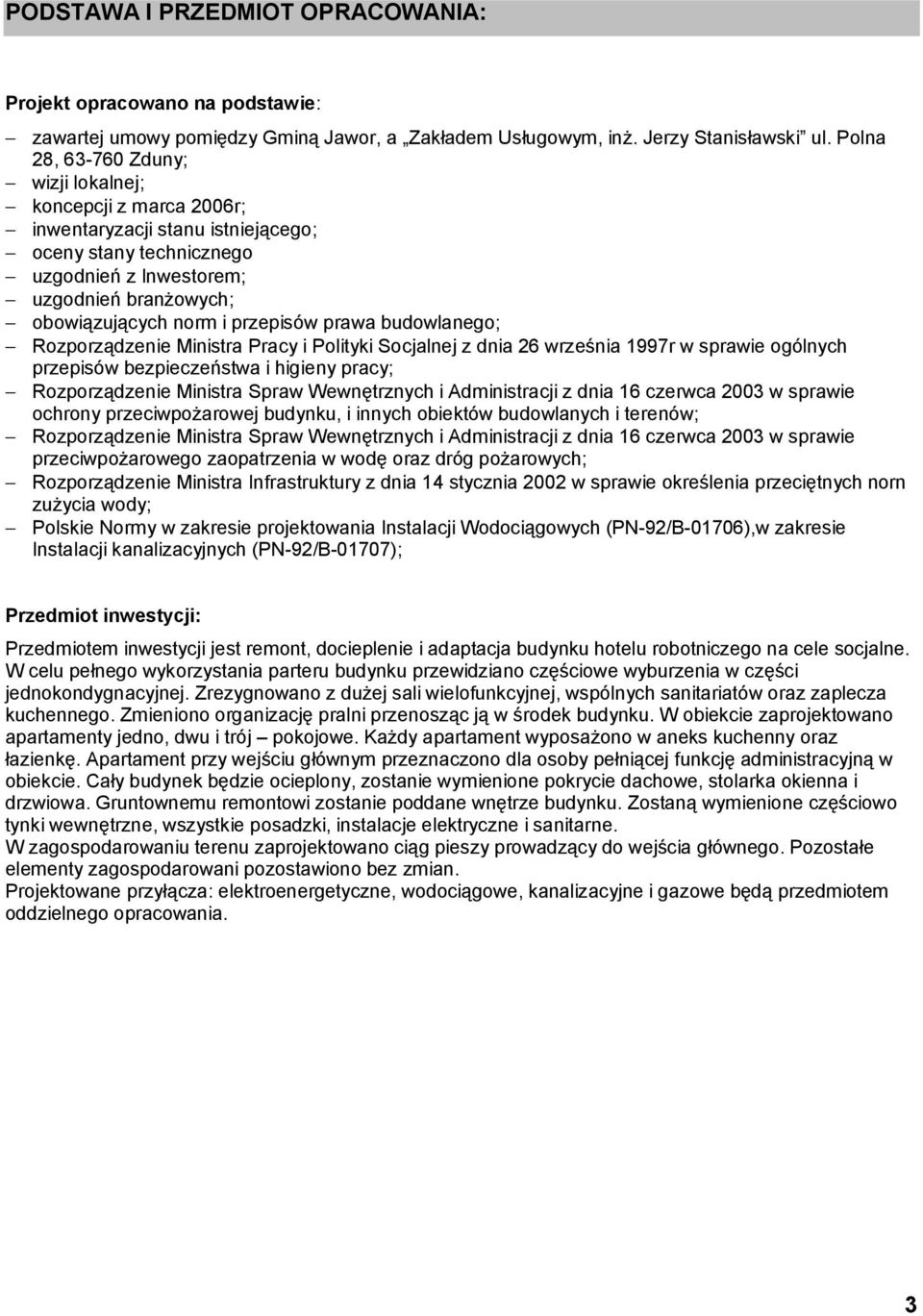

3 PODSTAWA I PRZEDMIOT OPRACOWANIA: Projekt opracowano na podstawie: zawartej umowy pomiędzy Gminą Jawor, a Zakładem Usługowym, inż. Jerzy Stanisławski ul. Polna 28, Zduny; wizji lokalnej; koncepcji z marca 2006r; inwentaryzacji stanu istniejącego; oceny stany technicznego uzgodnień z Inwestorem; uzgodnień branżowych; obowiązujących norm i przepisów prawa budowlanego; Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997r w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy; Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003 w sprawie ochrony przeciwpożarowej budynku, i innych obiektów budowlanych i terenów; Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003 w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych; Rozporządzenie Ministra Infrastruktury z dnia 14 stycznia 2002 w sprawie określenia przeciętnych norn zużycia wody; Polskie Normy w zakresie projektowania Instalacji Wodociągowych (PN-92/B-01706),w zakresie Instalacji kanalizacyjnych (PN-92/B-01707); Przedmiot inwestycji: Przedmiotem inwestycji jest remont, docieplenie i adaptacja budynku hotelu robotniczego na cele socjalne. W celu pełnego wykorzystania parteru budynku przewidziano częściowe wyburzenia w części jednokondygnacyjnej. Zrezygnowano z dużej sali wielofunkcyjnej, wspólnych sanitariatów oraz zaplecza kuchennego. Zmieniono organizację pralni przenosząc ją w środek budynku. W obiekcie zaprojektowano apartamenty jedno, dwu i trój pokojowe. Każdy apartament wyposażono w aneks kuchenny oraz łazienkę. Apartament przy wejściu głównym przeznaczono dla osoby pełniącej funkcję administracyjną w obiekcie. Cały budynek będzie ocieplony, zostanie wymienione pokrycie dachowe, stolarka okienna i drzwiowa. Gruntownemu remontowi zostanie poddane wnętrze budynku. Zostaną wymienione częściowo tynki wewnętrzne, wszystkie posadzki, i sanitarne. W zagospodarowaniu terenu zaprojektowano ciąg pieszy prowadzący do wejścia głównego. Pozostałe elementy zagospodarowani pozostawiono bez zmian. Projektowane przyłącza: elektroenergetyczne, wodociągowe, kanalizacyjne i gazowe będą przedmiotem oddzielnego opracowania. 3

4 CZĘŚĆ OPISOWA INSTALACJE ELEKTRYCZNE 4

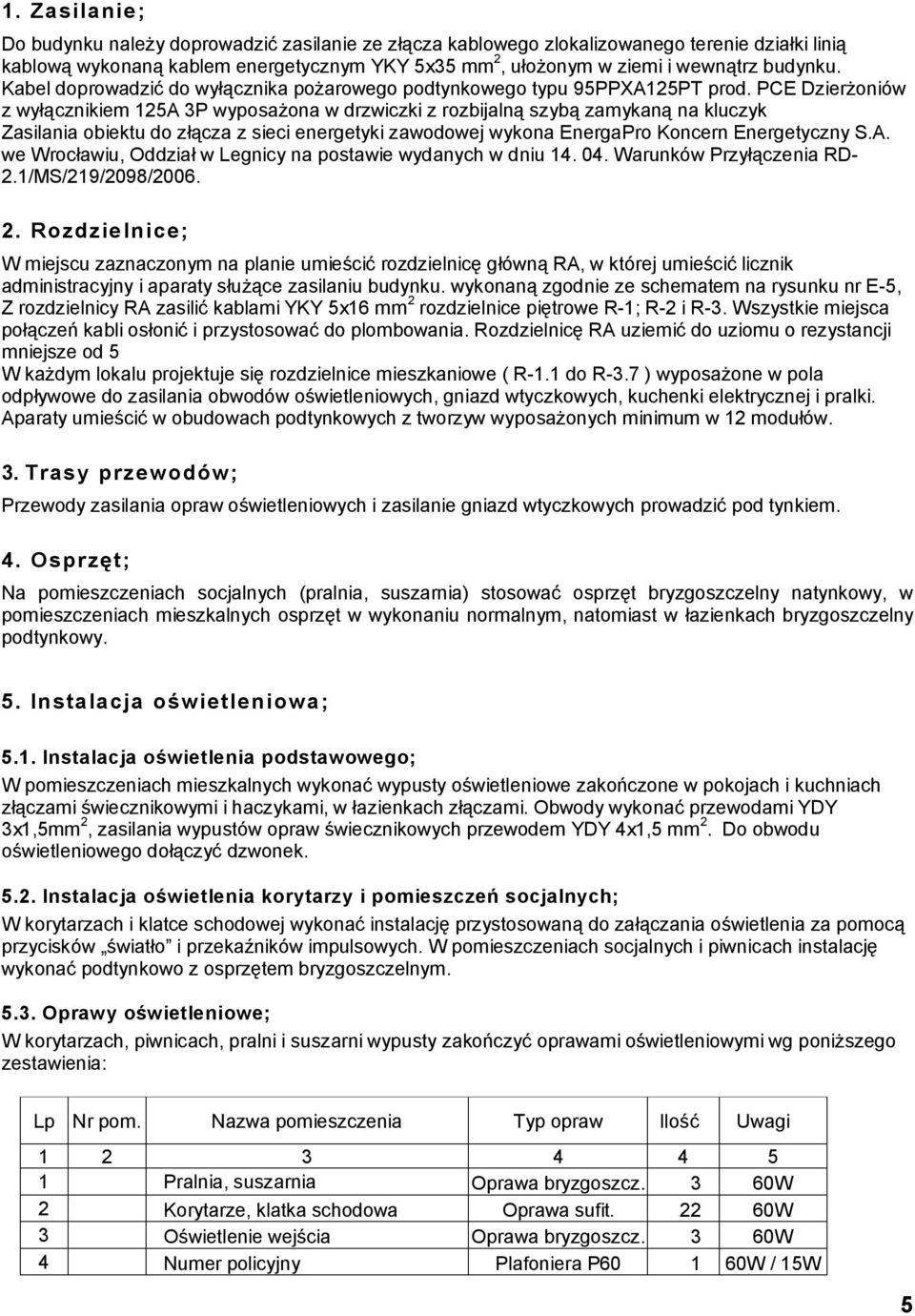

5 1. Zasilanie; Do budynku należy doprowadzić zasilanie ze złącza kablowego zlokalizowanego terenie działki linią kablową wykonaną kablem energetycznym YKY 5x35 mm 2, ułożonym w ziemi i wewnątrz budynku. Kabel doprowadzić do wyłącznika pożarowego podtynkowego typu 95PPXA125PT prod. PCE Dzierżoniów z wyłącznikiem 125A 3P wyposażona w drzwiczki z rozbijalną szybą zamykaną na kluczyk Zasilania obiektu do złącza z sieci energetyki zawodowej wykona EnergaPro Koncern Energetyczny S.A. we Wrocławiu, Oddział w Legnicy na postawie wydanych w dniu Warunków Przyłączenia RD- 2.1/MS/219/2098/ Rozdzielnice; W miejscu zaznaczonym na planie umieścić rozdzielnicę główną RA, w której umieścić licznik administracyjny i aparaty służące zasilaniu budynku. wykonaną zgodnie ze schematem na rysunku nr E-5, Z rozdzielnicy RA zasilić kablami YKY 5x16 mm 2 rozdzielnice piętrowe R-1; R-2 i R-3. Wszystkie miejsca połączeń kabli osłonić i przystosować do plombowania. Rozdzielnicę RA uziemić do uziomu o rezystancji mniejsze od 5 W każdym lokalu projektuje się rozdzielnice mieszkaniowe ( R-1.1 do R-3.7 ) wyposażone w pola odpływowe do zasilania obwodów oświetleniowych, gniazd wtyczkowych, kuchenki elektrycznej i pralki. Aparaty umieścić w obudowach podtynkowych z tworzyw wyposażonych minimum w 12 modułów. 3. Trasy przewodów; Przewody zasilania opraw oświetleniowych i zasilanie gniazd wtyczkowych prowadzić pod tynkiem. 4. Osprzęt; Na pomieszczeniach socjalnych (pralnia, suszarnia) stosować osprzęt bryzgoszczelny natynkowy, w pomieszczeniach mieszkalnych osprzęt w wykonaniu normalnym, natomiast w łazienkach bryzgoszczelny podtynkowy. 5. Instalacja oświetleniowa; 5.1. Instalacja oświetlenia podstawowego; W pomieszczeniach mieszkalnych wykonać wypusty oświetleniowe zakończone w pokojach i kuchniach złączami świecznikowymi i haczykami, w łazienkach złączami. Obwody wykonać przewodami YDY 3x1,5mm 2, zasilania wypustów opraw świecznikowych przewodem YDY 4x1,5 mm 2. Do obwodu oświetleniowego dołączyć dzwonek Instalacja oświetlenia korytarzy i pomieszczeń socjalnych; W korytarzach i klatce schodowej wykonać instalację przystosowaną do załączania oświetlenia za pomocą przycisków światło i przekaźników impulsowych. W pomieszczeniach socjalnych i piwnicach instalację wykonać podtynkowo z osprzętem bryzgoszczelnym Oprawy oświetleniowe; W korytarzach, piwnicach, pralni i suszarni wypusty zakończyć oprawami oświetleniowymi wg poniższego zestawienia: Lp Nr pom. Nazwa pomieszczenia Typ opraw Ilość Uwagi Pralnia, suszarnia Oprawa bryzgoszcz. 3 60W 2 Korytarze, klatka schodowa Oprawa sufit W 3 Oświetlenie wejścia Oprawa bryzgoszcz. 3 60W 4 Numer policyjny Plafoniera P W / 15W 5

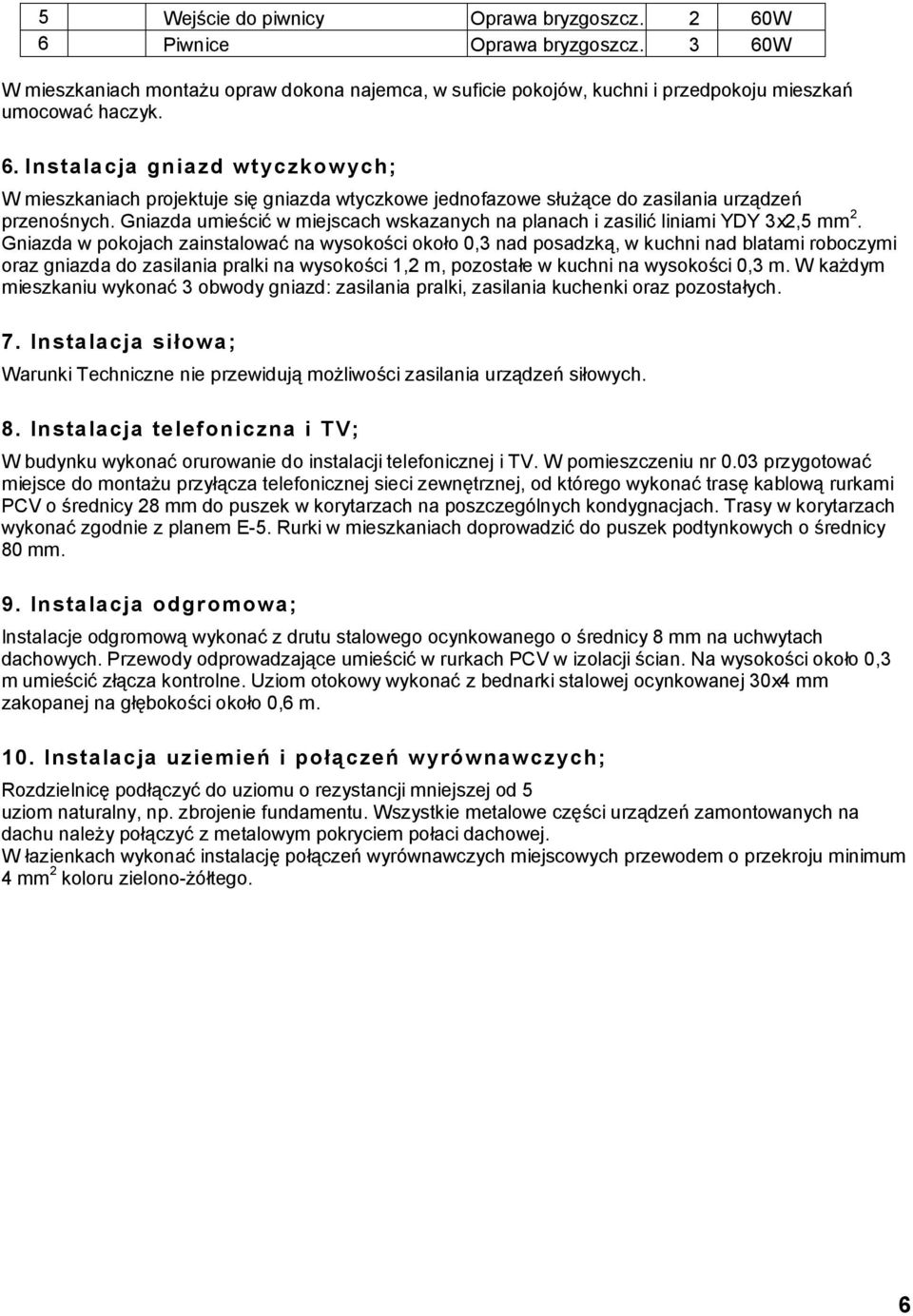

6 5 Wejście do piwnicy Oprawa bryzgoszcz. 2 60W 6 Piwnice Oprawa bryzgoszcz. 3 60W W mieszkaniach montażu opraw dokona najemca, w suficie pokojów, kuchni i przedpokoju mieszkań umocować haczyk. 6. Instalacja gniazd wtyczkowych; W mieszkaniach projektuje się gniazda wtyczkowe jednofazowe służące do zasilania urządzeń przenośnych. Gniazda umieścić w miejscach wskazanych na planach i zasilić liniami YDY 3x2,5 mm 2. Gniazda w pokojach zainstalować na wysokości około 0,3 nad posadzką, w kuchni nad blatami roboczymi oraz gniazda do zasilania pralki na wysokości 1,2 m, pozostałe w kuchni na wysokości 0,3 m. W każdym mieszkaniu wykonać 3 obwody gniazd: zasilania pralki, zasilania kuchenki oraz pozostałych. 7. Instalacja siłowa; Warunki Techniczne nie przewidują możliwości zasilania urządzeń siłowych. 8. Instalacja telefoniczna i TV; W budynku wykonać orurowanie do instalacji telefonicznej i TV. W pomieszczeniu nr 0.03 przygotować miejsce do montażu przyłącza telefonicznej sieci zewnętrznej, od którego wykonać trasę kablową rurkami PCV o średnicy 28 mm do puszek w korytarzach na poszczególnych kondygnacjach. Trasy w korytarzach wykonać zgodnie z planem E-5. Rurki w mieszkaniach doprowadzić do puszek podtynkowych o średnicy 80 mm. 9. Instalacja odgromowa; Instalacje odgromową wykonać z drutu stalowego ocynkowanego o średnicy 8 mm na uchwytach dachowych. Przewody odprowadzające umieścić w rurkach PCV w izolacji ścian. Na wysokości około 0,3 m umieścić złącza kontrolne. Uziom otokowy wykonać z bednarki stalowej ocynkowanej 30x4 mm zakopanej na głębokości około 0,6 m. 10. Instalacja uziemień i połączeń wyrównawczych; Rozdzielnicę podłączyć do uziomu o rezystancji mniejszej od 5 uziom naturalny, np. zbrojenie fundamentu. Wszystkie metalowe części urządzeń zamontowanych na dachu należy połączyć z metalowym pokryciem połaci dachowej. W łazienkach wykonać instalację połączeń wyrównawczych miejscowych przewodem o przekroju minimum 4 mm 2 koloru zielono-żółtego. 6

7 CZĘŚĆ RYSUNKOWA INSTALACJE ELEKTRYCZNE 7

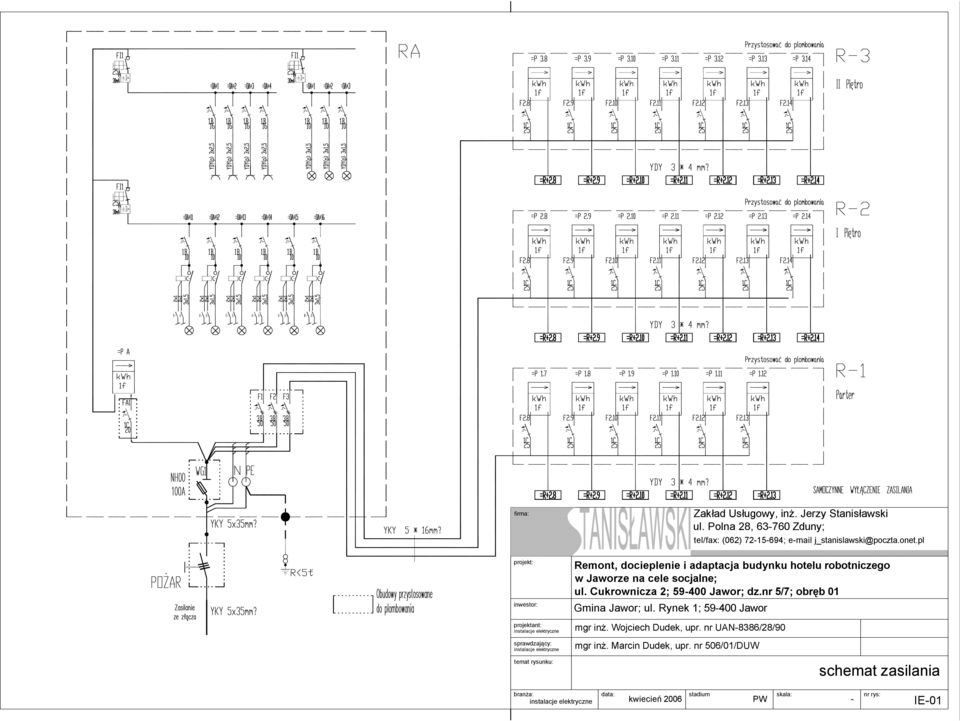

8 firma: schemat zasilania stadium kwiecień 2006 PW skala: nr rys: - IE-01

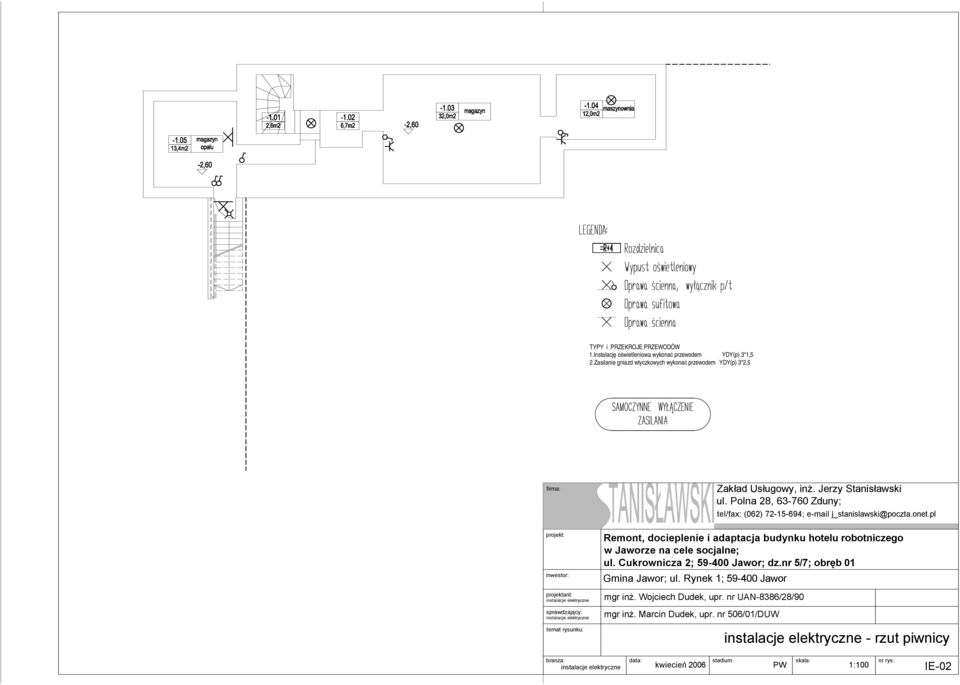

9 TYPY i PRZEKROJE PRZEWODÓW 1.Instalację oświetleniowa wykonać przewodem YDY(p) 3*1,5 2.Zasilanie gniazd wtyczkowych wykonać przewodem YDY(p) 3*2,5 firma: - rzut piwnicy stadium kwiecień 2006 PW skala: nr rys: 1:100 IE-02

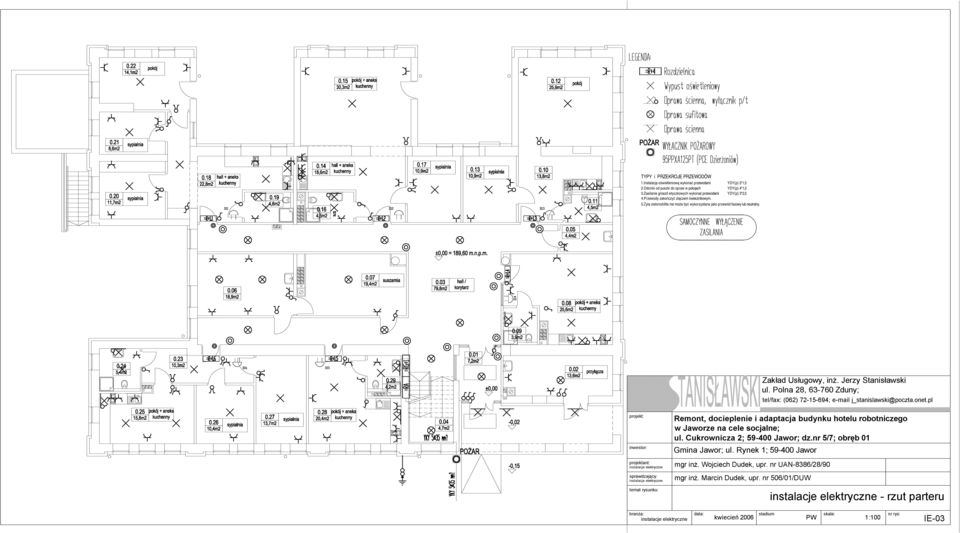

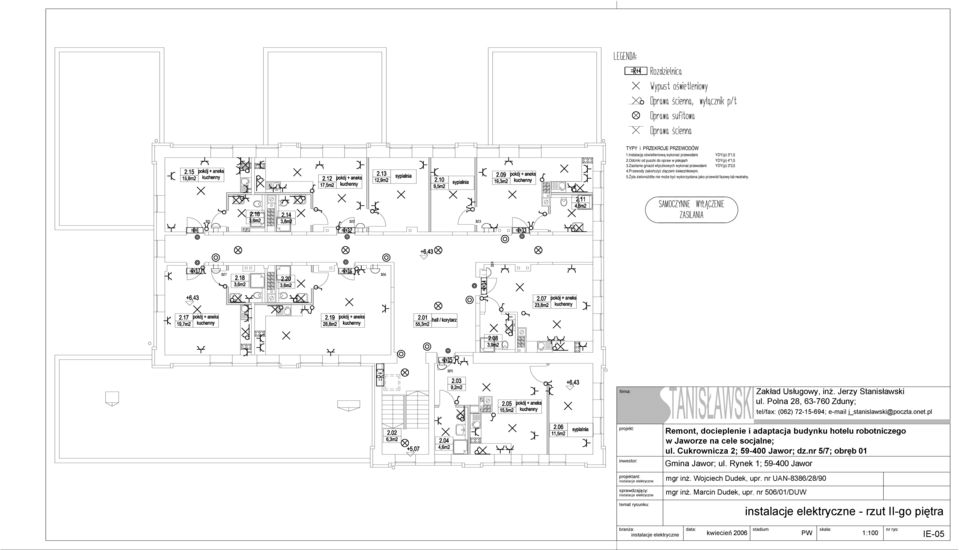

10 TYPY i PRZEKROJE PRZEWODÓW 1.Instalację oświetleniową wykonać przewodami YDY(p) 3*1,5 2.Odcinki od puszki do opraw w pokojach YDY(p) 4*1,5 3.Zasilanie gniazd wtyczkowych wykonać przewodami YDY(p) 3*2,5 4.Przewody zakończyć złączem świecznikowym. 5.Żyła zielonożółta nie może być wykorzystana jako przewód fazowy lub neutralny. firma: kwiecień rzut parteru stadium skala: nr rys: PW 1:100 IE-03

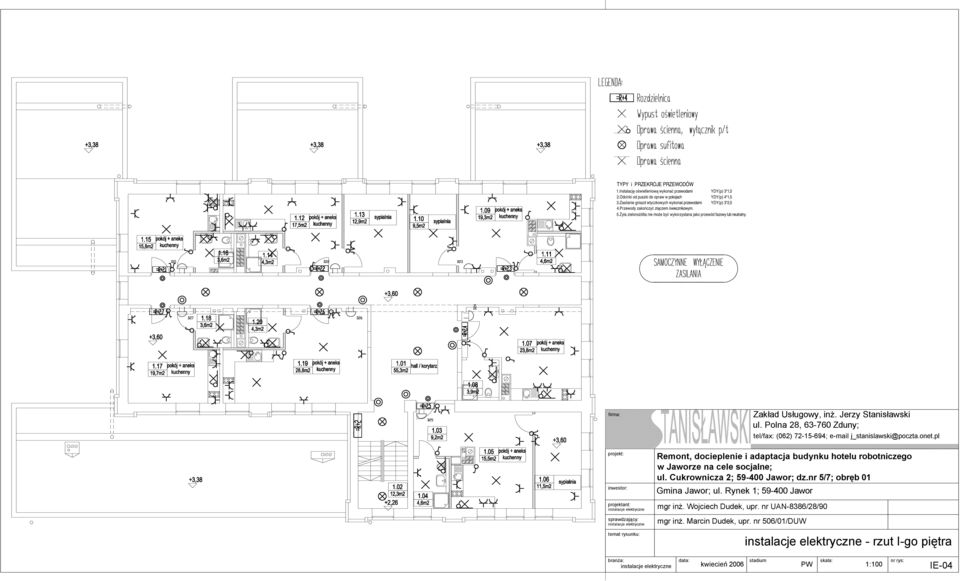

11 TYPY i PRZEKROJE PRZEWODÓW 1.Instalację oświetleniową wykonać przewodami YDY(p) 3*1,5 2.Odcinki od puszki do opraw w pokojach YDY(p) 4*1,5 3.Zasilanie gniazd wtyczkowych wykonać przewodami YDY(p) 3*2,5 4.Przewody zakończyć złączem świecznikowym. 5.Żyła zielonożółta nie może być wykorzystana jako przewód fazowy lub neutralny. firma: - rzut I-go piętra stadium kwiecień 2006 PW skala: nr rys: 1:100 IE-04
