1 Pracownia Projektowa Architektura-Budownictwo-Inwestycje Oława Rynek 1 Ratusz tel/fax: NIP: PROJEKT BUDOWLANY 1. Inwestor : Gmina Oława pl. Piłsudskiego Oława 2. Obiekt : Remont i przebudowa budynku usługowego 3. Adres : ul. Św. Rocha 3, dz. nr 1/9 i 1/6, AM Oława 4. Branża : Elektryczna 5. Temat : Projekt oświetlenia terenu i instalacji elektrycznych w remontowanym budynku biurowym 6. Projektował: mgr inż. Michał Kiec 7. Sprawdził: mgr inż. Janusz Hutyra Oława, grudzień 2006r

Św. Rocha 3, dz. nr 1/9 i 1/6, AM-71 55-200 Oława 4. Branża : Elektryczna 5.

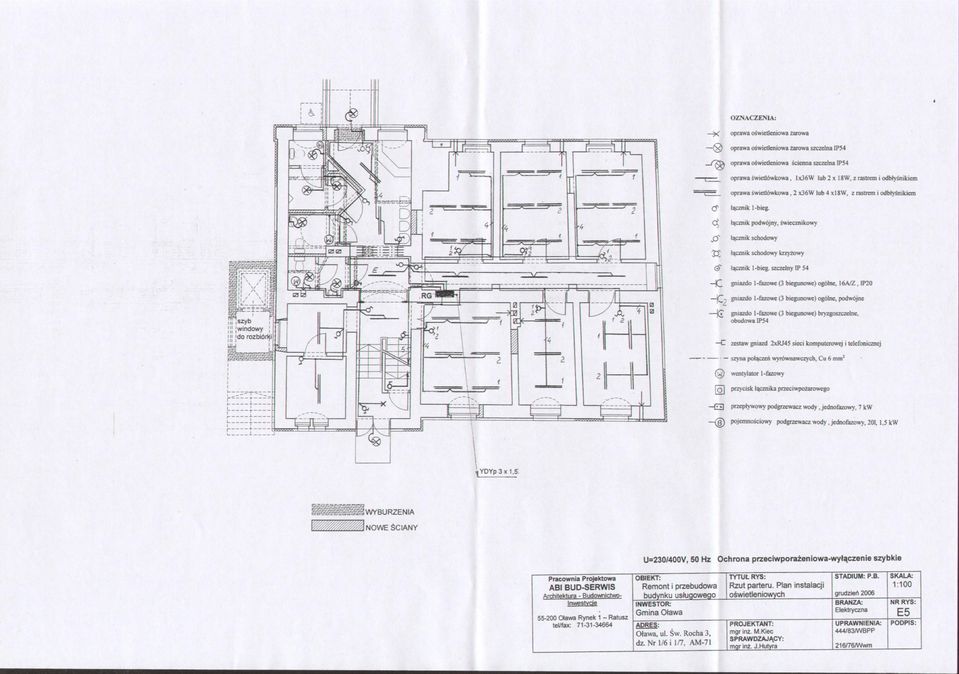

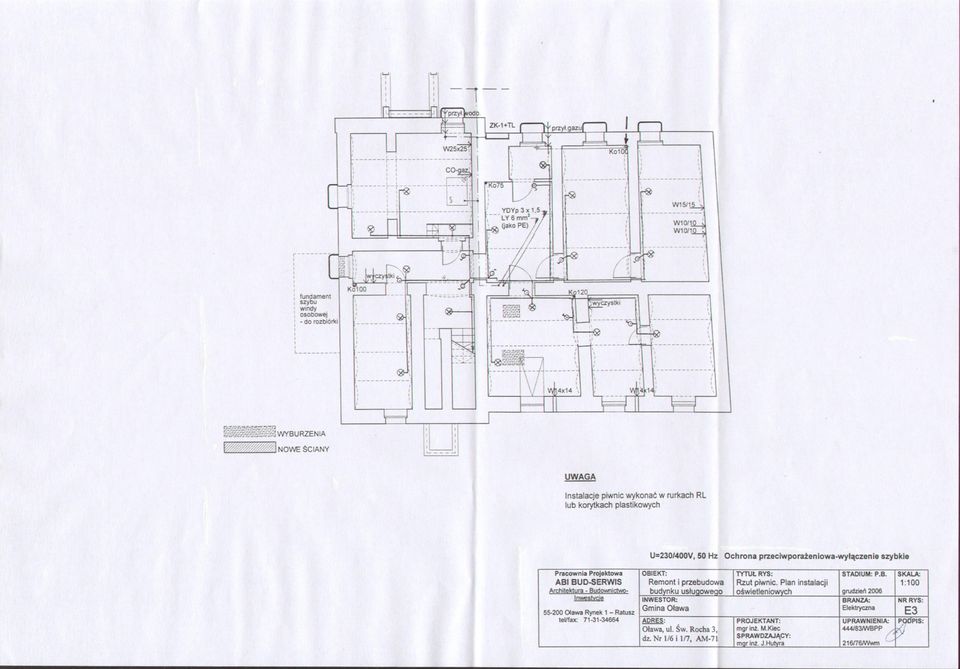

2 2 Spis zawartości dokumentacji : 1. DANE OGÓLNE 1.1. Podstawa opracowania Zakres projektu. 2. OPIS TECHNICZNY. 2.1 Przyłącze energetyczne - wlz i rozdzielnice w budynku 2.2 Oświetlenie terenu 2.3 Instalacje oświetleniowe 2.4 instalacje gniazd wtyczkowych i siłowe 2.5 Ochrona przeciwporażeniowa. 2.6 Instalacja odgromowa 2.7 Instalacje telefoniczne i komputerowe 2.8 Bilans mocy 3. RYSUNKI : Nr E1 - Plan zagospodarowania terenu oświetlenie terenu Nr E2 Rzut piwnic. Plan instalacji siły i gniazd wtyczkowych Nr E3 Rzut piwnic. Plan instalacji oświetleniowych Nr E4 Rzut parteru. Plan instalacji siły i gniazd wtyczkowych Nr E5 Rzut parteru. Plan instalacji oświetleniowych Nr E6 Rzut I pietra. Plan instalacji siły i gniazd wtyczkowych Nr E7 Rzut I piętra. Plan instalacji oświetleniowych Nr E8 Rzut II piętra. Plan instalacji siły i gniazd wtyczkowych Nr E9 Rzut II piętra. Plan instalacji oświetleniowych Nr E10 Rzut dachu. Plan instalacji odgromowej Nr E11 Schemat instalacji elektrycznych Nr E12 Schemat RP1 Nr E13 Schemat RP2

RYSUNKI : Nr E1 - Plan zagospodarowania terenu oświetlenie terenu Nr E2 Rzut piwnic. Plan instalacji siły i gniazd wtyczkowych Nr E3 Rzut piwnic. Plan instalacji oświetleniowych Nr E4 Rzut parteru.

3 3 1. DANE OGÓLNE. 1.1 Podstawa opracowania. Projekt opracowano w oparciu o : - zlecenie i wytyczne Inwestora - umowa dostawy energii elektrycznej nr 579/114/A/2006 z dnia r - plan geodezyjny w skali 1:500 - inwentaryzacja stanu istniejącego - projekty branżowe - obowiązujące przepisy i normy, stan prawny : listopad 2006 r, w szczególności : - Prawo Budowlane - PBUE - N-SEP 2004 Elektroenergetyczne i sygnalizacyjne linie kablowe - PN-IEC :2000 Ochrona zapewniająca bezpieczeństwo Zakres projektu. Projekt budowlany obejmuje : - rozdzielnice i wewnętrzne linie zasilające w budynku - instalacje wewnętrzne oświetlenia, gniazd wtyczkowych i siły w budynku - instalację odgromową - instalacje telefoniczne i komputerowe 2. OPIS TECHNICZNY Przyłącze energetyczne - wlz i rozdzielnice w budynku Budynek posiada przyłącze energetyczne kablowe zakończone szafką złącza kablowego i licznikową. Ta część pozostaje bez zmian. Obok szafki złącza zabudować szafkę wyposażoną w ochronniki przepięciowe i odłącznik FR A z cewką wybijakową jako wyłącznik główny przeciwpożarowy. Od szafki ułożyć wlz, kablową, typu YKY 5 x16 do rozdz. głównej RG, usytuowanej w korytarzu parteru. Z RG zasilić rozdzielnice na poszczególnych piętrach: RP1 i RP2, oświetlenie terenu oraz pozostałe odbiory, zgodnie ze schematem. 2.2 Oświetlenie terenu Oświetlenie stanowią 4 szt. opraw parkowych, na słupach H=4m, ozdobnych. Oświetlenie zasilić kablem ziemnym YKY 3 x 4. Kable ziemne układać w wykopie na głębokości 0,7 m, na podsypce z piasku grubości 10 cm. Następnie przysypać kabel warstwą piasku 10 cm i warstwą ziemi bez kamieni, 15 cm. Na tych warstwach ułożyć wzdłuż trasy kabla folię PCW szer. 40 cm, niebieską, jako oznaczenie trasy kabli i wyrównać wykop ziemią do poziomu terenu. Przy skrzyżowaniu z uzbrojeniem podziemnym, podejściem do rozdzielnicy licznikowej, kable prowadzić w rurze ochronnej Arota φ 70mm. Prace wykonać zgodnie z normą kablową N-SEP 2004.

- N-SEP 2004 Elektroenergetyczne i sygnalizacyjne linie kablowe - PN-IEC 60364-4-41:2000 Ochrona zapewniająca bezpieczeństwo. 1.2. Zakres projektu.

4 4 Instalacje wewnętrzne obejmują gniazda wtyczkowe, oświetlenie, połączenia wyrównawcze miejscowe i oświetlenie terenu. Oświetlenie zaprojektowano jako świetlówkowe w gabinetach i korytarzu oraz żarowe w WC i kotłowni. Instalację oświetlenia wykonać przewodami YDYp 3x1,5 mm 2. Gniazda wtyczkowe montować w gabinetach na wysokości 1,2m, tak aby nie były zasłaniane przez szafki. Dopuszcza się zamontowanie gniazd nad listwą przypodłogową. Przewody zasilające do gniazd wtyczkowych w posadzce ułożyć w warstwie ocieplającej w rurkach sztywnych PVC Ø37. Jako gniazda zamontować specjalne kasety podłogowe wyposażone co najmniej w 2 gniazda. Gniazda w WC, kotłowni i pomieszczeniu gospodarczym w wykonaniu bryzgoszczelnym, na wysokości 1,4 m. Instalację gniazd wykonać przewodem YDYp 3 x2,5 mm Instalacje oświetleniowe Instalację oświetleniową wykonać przewodem YDYp 3 x 1,5 jako wtynkową. W pokojach zaprojektowano wypusty na oprawy świetlówkowe z rastrem i odbłyśnikiem, z wyłącznikiem świecznikowym (podwójnym). W łazienkach zaprojektowano wypust oświetleniowy nad umywalką oraz wypust ogólny pod oprawy w wykonaniu IP 64. Na klatce schodowej zastosować wyłączniki schodowe, umożliwiające sterowanie oświetleniem z kilku miejsc miejsc. Na klatce schodowej zaprojektowano oprawy ewakuacyjne, z podtrzymaniem 1h. 2.4 Instalacje gniazd wtyczkowych i siłowe Instalacje gniazd wtyczkowych wykonać przewodem YDYp 3 x2,5. Gniazda montować nad listwą przypodłogową lub na wys. 0,25m. Gniazda w pomieszczeniach socjalnych na wysokości 1,2m. Gniazdo wtyczkowe przy umywalkach w łazienkach umieścić na wysokości 1,4 m. Wszystkie gniazda muszą być z bolcem (stykiem) ochronnym, a gniazda do łazienek i w wykonaniu bryzgoszczelnym IP 54. Przepływowe podgrzewacze wody, na wydzielonych obwodach, zasilić poprzez gniazdo lub puszkę szczelną ( w zależności od zakupionych podgrzewaczy). Pozostałe odbiory zgodnie ze schematem. 2.5 Ochrona przeciwporażeniowa. W linii zasilającej, po stronie Rejonu Energetycznego, zastosowano samoczynne wyłączenie zasilania, poprzez zastosowanie zerowania układ TN-C - uziemiono przewód PEN w złączu. Jako system ochrony od porażeń prądem elektrycznym, po stronie Odbiorcy, w wlz, od szafki przyłączeniowo-licznikowej do budynku, zastosować szybkie wyłączenie napięcia, przez zastosowanie układu TN-S i wyłączników różnicowo-prądowych w liniach odbiorczych. Przyłącze wykonać jako 5-przewodowe, YKY 5x16 mm 2. Zastosować szynę połączeń wyrównawczych główną, od rozdzielnicy RG do uziomu otokowego budynku. Do szyny podłączyć linką miedzianą 6 mm 2 metalowe rury c.o., wody, gazu oraz kuchenki, itp. Ochronę wykonać zgodnie z PN-IEC Po wykonaniu instalacji, skuteczność ochrony przeciwporażeniowej i warunków działania zabezpieczeń sprawdzić pomiarowo.

Gniazda wtyczkowe montować w gabinetach na wysokości 1,2m, tak aby nie były zasłaniane przez szafki. Dopuszcza się zamontowanie gniazd nad listwą przypodłogową.

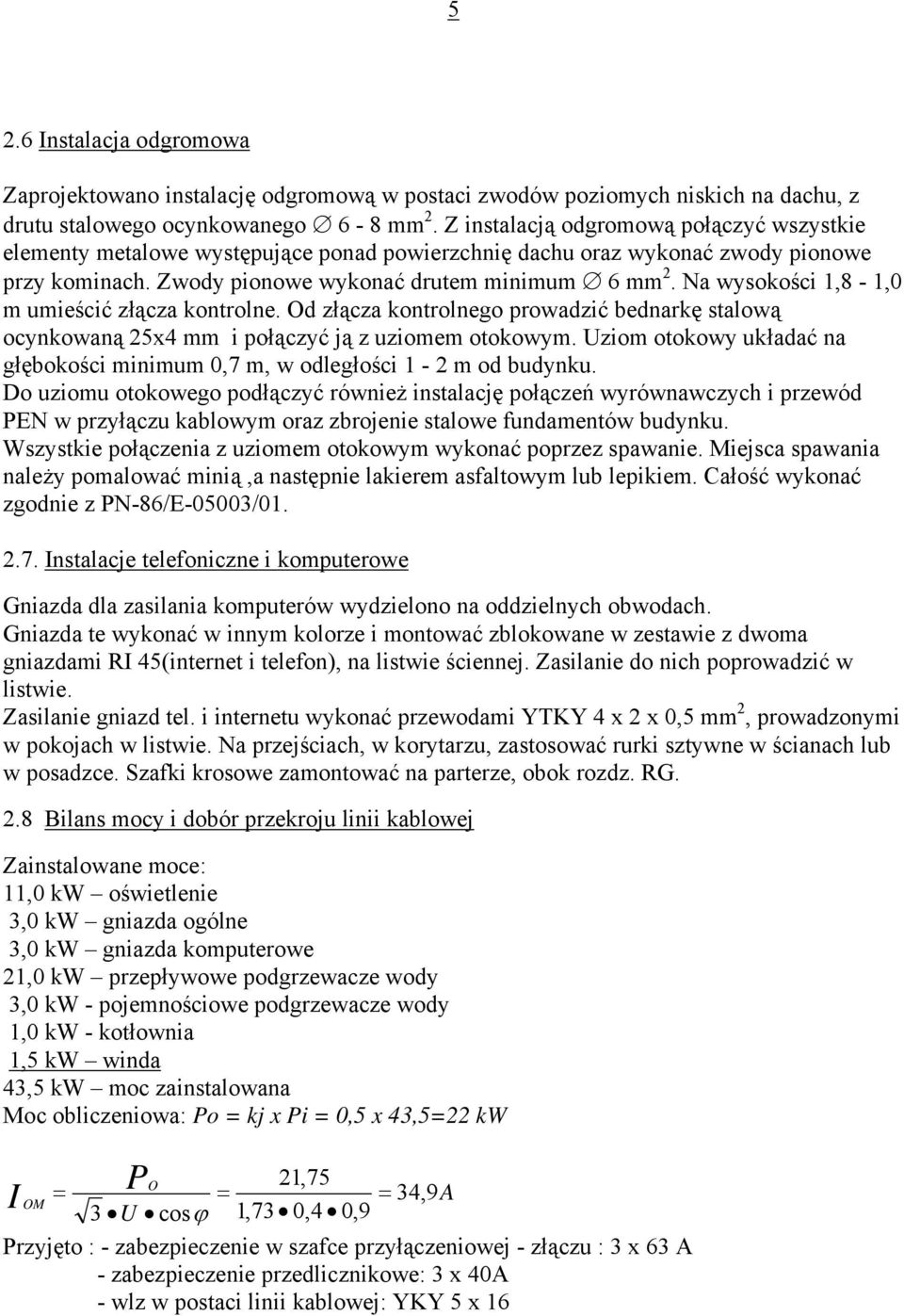

5 5 2.6 Instalacja odgromowa Zaprojektowano instalację odgromową w postaci zwodów poziomych niskich na dachu, z drutu stalowego ocynkowanego 6-8 mm 2. Z instalacją odgromową połączyć wszystkie elementy metalowe występujące ponad powierzchnię dachu oraz wykonać zwody pionowe przy kominach. Zwody pionowe wykonać drutem minimum 6 mm 2. Na wysokości 1,8-1,0 m umieścić złącza kontrolne. Od złącza kontrolnego prowadzić bednarkę stalową ocynkowaną 25x4 mm i połączyć ją z uziomem otokowym. Uziom otokowy układać na głębokości minimum 0,7 m, w odległości 1-2 m od budynku. Do uziomu otokowego podłączyć również instalację połączeń wyrównawczych i przewód PEN w przyłączu kablowym oraz zbrojenie stalowe fundamentów budynku. Wszystkie połączenia z uziomem otokowym wykonać poprzez spawanie. Miejsca spawania należy pomalować minią,a następnie lakierem asfaltowym lub lepikiem. Całość wykonać zgodnie z PN-86/E-05003/ Instalacje telefoniczne i komputerowe Gniazda dla zasilania komputerów wydzielono na oddzielnych obwodach. Gniazda te wykonać w innym kolorze i montować zblokowane w zestawie z dwoma gniazdami RI 45(internet i telefon), na listwie ściennej. Zasilanie do nich poprowadzić w listwie. Zasilanie gniazd tel. i internetu wykonać przewodami YTKY 4 x 2 x 0,5 mm 2, prowadzonymi w pokojach w listwie. Na przejściach, w korytarzu, zastosować rurki sztywne w ścianach lub w posadzce. Szafki krosowe zamontować na parterze, obok rozdz. RG. 2.8 Bilans mocy i dobór przekroju linii kablowej Zainstalowane moce: 11,0 kw oświetlenie 3,0 kw gniazda ogólne 3,0 kw gniazda komputerowe 21,0 kw przepływowe podgrzewacze wody 3,0 kw - pojemnościowe podgrzewacze wody 1,0 kw - kotłownia 1,5 kw winda 43,5 kw moc zainstalowana Moc obliczeniowa: Po = kj x Pi = 0,5 x 43,5=22 kw P O 21,75 I = = = 34, 9A OM 3 U cosϕ 1,73 0,4 0,9 Przyjęto : - zabezpieczenie w szafce przyłączeniowej - złączu : 3 x 63 A - zabezpieczenie przedlicznikowe: 3 x 40A - wlz w postaci linii kablowej: YKY 5 x 16

Na wysokości 1,8-1,0 m umieścić złącza kontrolne. Od złącza kontrolnego prowadzić bednarkę stalową ocynkowaną 25x4 mm i połączyć ją z uziomem otokowym.
