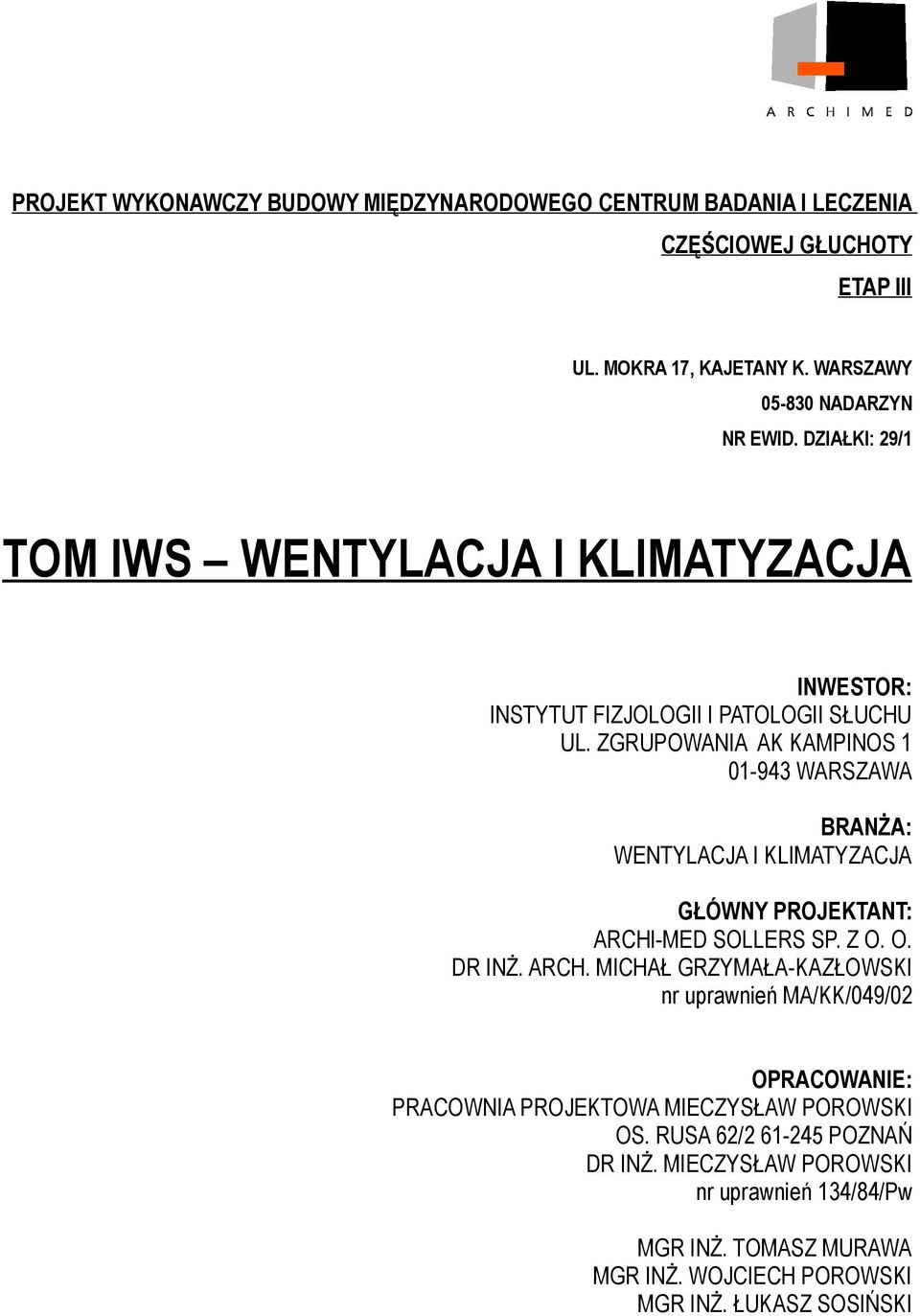

1 PROJEKT WYKONAWCZY BUDOWY MIĘDZYNARODOWEGO CENTRUM BADANIA I LECZENIA CZĘŚCIOWEJ GŁUCHOTY ETAP III UL. MOKRA 17, KAJETANY K. WARSZAWY NADARZYN NR EWID. DZIAŁKI: 29/1 TOM IWS WENTYLACJA I KLIMATYZACJA INWESTOR: INSTYTUT FIZJOLOGII I PATOLOGII SŁUCHU UL. ZGRUPOWANIA AK KAMPINOS WARSZAWA BRANŻA: WENTYLACJA I KLIMATYZACJA GŁÓWNY PROJEKTANT: ARCHI-MED SOLLERS SP. Z O. O. DR INŻ. ARCH. MICHAŁ GRZYMAŁA-KAZŁOWSKI nr uprawnień MA/KK/049/02 OPRACOWANIE: PRACOWNIA PROJEKTOWA MIECZYSŁAW POROWSKI OS. RUSA 62/ POZNAŃ DR INŻ. MIECZYSŁAW POROWSKI nr uprawnień 134/84/Pw MGR INŻ. TOMASZ MURAWA MGR INŻ. WOJCIECH POROWSKI MGR INŻ. ŁUKASZ SOSIŃSKI

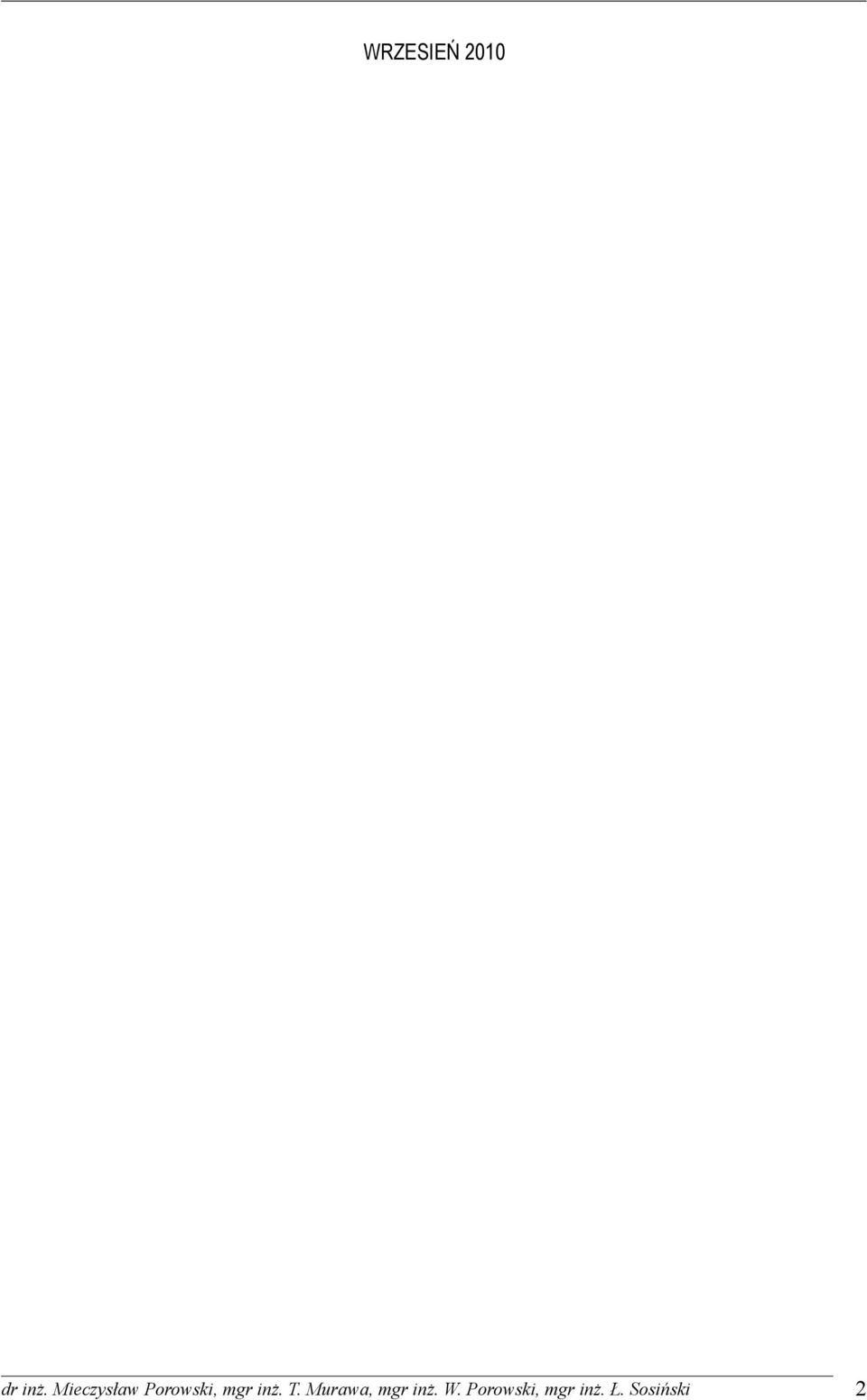

2 WRZESIEŃ 2010 dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. W. Porowski, mgr inż. Ł. Sosiński 2

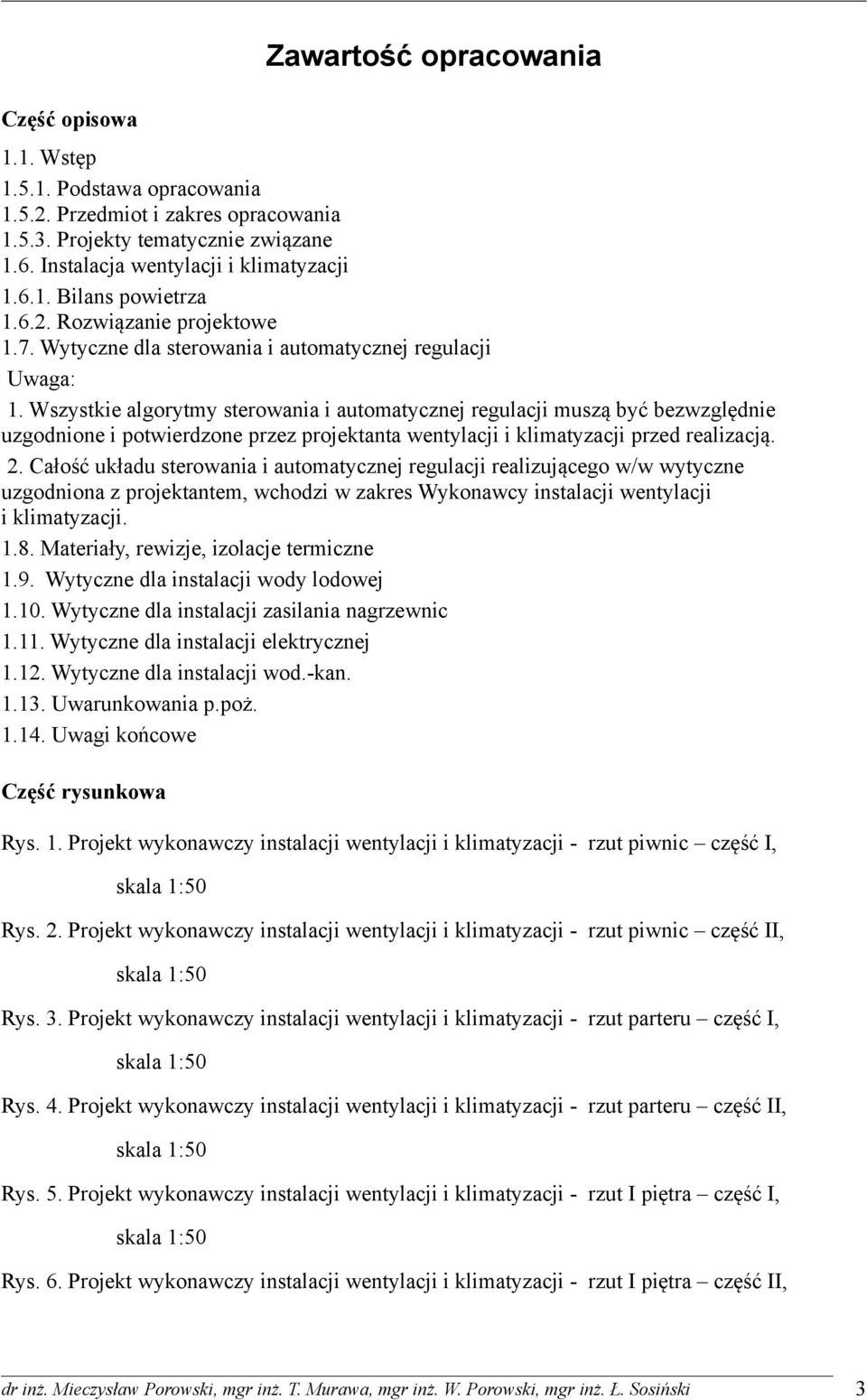

3 Część opisowa Zawartość opracowania 1.1. Wstęp Podstawa opracowania Przedmiot i zakres opracowania Projekty tematycznie związane 1.6. Instalacja wentylacji i klimatyzacji Bilans powietrza Rozwiązanie projektowe 1.7. Wytyczne dla sterowania i automatycznej regulacji Uwaga: 1. Wszystkie algorytmy sterowania i automatycznej regulacji muszą być bezwzględnie uzgodnione i potwierdzone przez projektanta wentylacji i klimatyzacji przed realizacją. 2. Całość układu sterowania i automatycznej regulacji realizującego w/w wytyczne uzgodniona z projektantem, wchodzi w zakres Wykonawcy instalacji wentylacji i klimatyzacji Materiały, rewizje, izolacje termiczne 1.9. Wytyczne dla instalacji wody lodowej Wytyczne dla instalacji zasilania nagrzewnic Wytyczne dla instalacji elektrycznej Wytyczne dla instalacji wod.-kan Uwarunkowania p.poż Uwagi końcowe Część rysunkowa Rys. 1. Projekt wykonawczy instalacji wentylacji i klimatyzacji - rzut piwnic część I, skala 1:50 Rys. 2. Projekt wykonawczy instalacji wentylacji i klimatyzacji - rzut piwnic część II, skala 1:50 Rys. 3. Projekt wykonawczy instalacji wentylacji i klimatyzacji - rzut parteru część I, skala 1:50 Rys. 4. Projekt wykonawczy instalacji wentylacji i klimatyzacji - rzut parteru część II, skala 1:50 Rys. 5. Projekt wykonawczy instalacji wentylacji i klimatyzacji - rzut I piętra część I, skala 1:50 Rys. 6. Projekt wykonawczy instalacji wentylacji i klimatyzacji - rzut I piętra część II, dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. W. Porowski, mgr inż. Ł. Sosiński 3

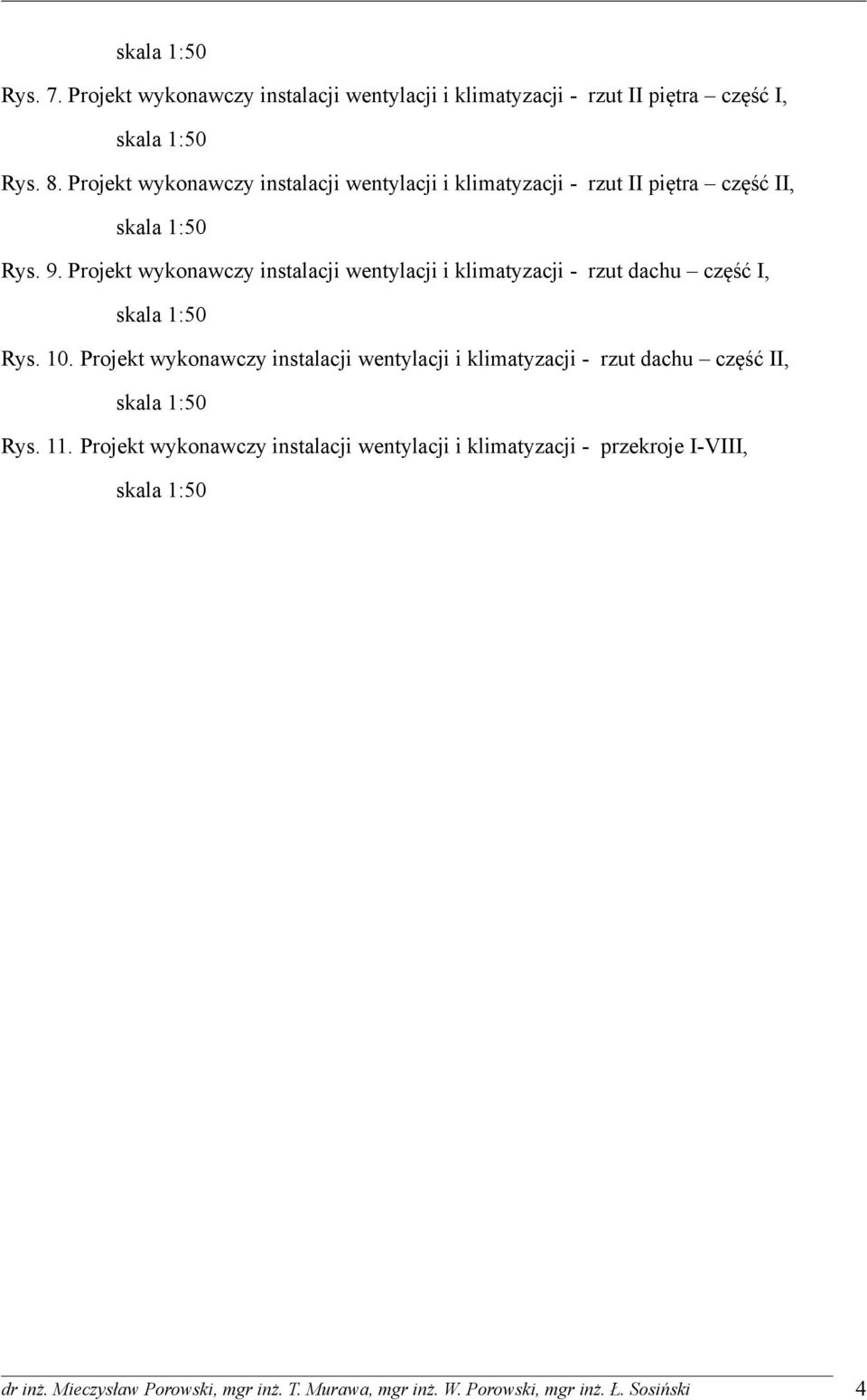

4 skala 1:50 Rys. 7. Projekt wykonawczy instalacji wentylacji i klimatyzacji - rzut II piętra część I, skala 1:50 Rys. 8. Projekt wykonawczy instalacji wentylacji i klimatyzacji - rzut II piętra część II, skala 1:50 Rys. 9. Projekt wykonawczy instalacji wentylacji i klimatyzacji - rzut dachu część I, skala 1:50 Rys. 10. Projekt wykonawczy instalacji wentylacji i klimatyzacji - rzut dachu część II, skala 1:50 Rys. 11. Projekt wykonawczy instalacji wentylacji i klimatyzacji - przekroje I-VIII, skala 1:50 dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. W. Porowski, mgr inż. Ł. Sosiński 4

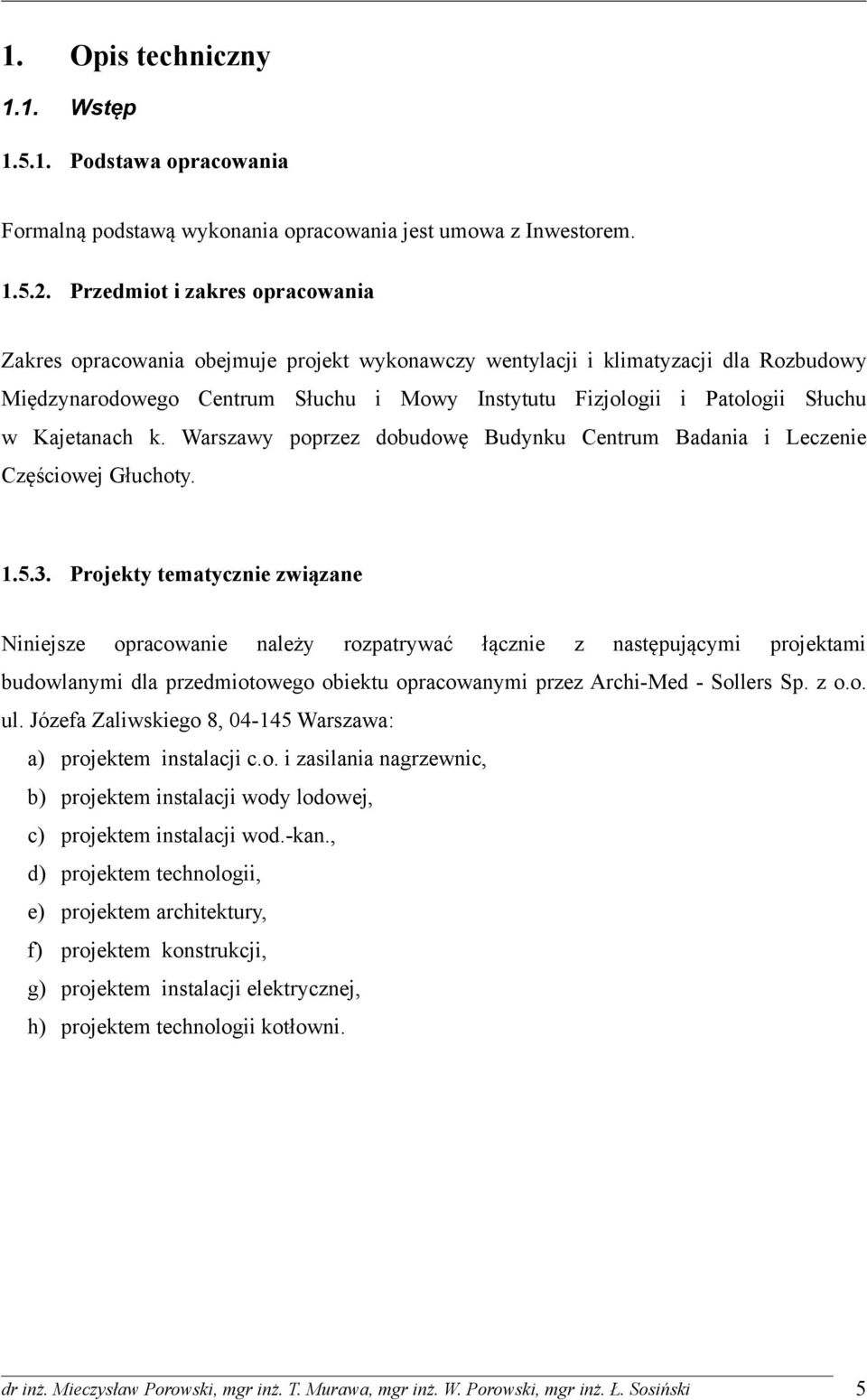

5 1. Opis techniczny 1.1. Wstęp Podstawa opracowania Formalną podstawą wykonania opracowania jest umowa z Inwestorem Przedmiot i zakres opracowania Zakres opracowania obejmuje projekt wykonawczy wentylacji i klimatyzacji dla Rozbudowy Międzynarodowego Centrum Słuchu i Mowy Instytutu Fizjologii i Patologii Słuchu w Kajetanach k. Warszawy poprzez dobudowę Budynku Centrum Badania i Leczenie Częściowej Głuchoty Projekty tematycznie związane Niniejsze opracowanie należy rozpatrywać łącznie z następującymi projektami budowlanymi dla przedmiotowego obiektu opracowanymi przez Archi-Med - Sollers Sp. z o.o. ul. Józefa Zaliwskiego 8, Warszawa: a) projektem instalacji c.o. i zasilania nagrzewnic, b) projektem instalacji wody lodowej, c) projektem instalacji wod.-kan., d) projektem technologii, e) projektem architektury, f) projektem konstrukcji, g) projektem instalacji elektrycznej, h) projektem technologii kotłowni. dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. W. Porowski, mgr inż. Ł. Sosiński 5

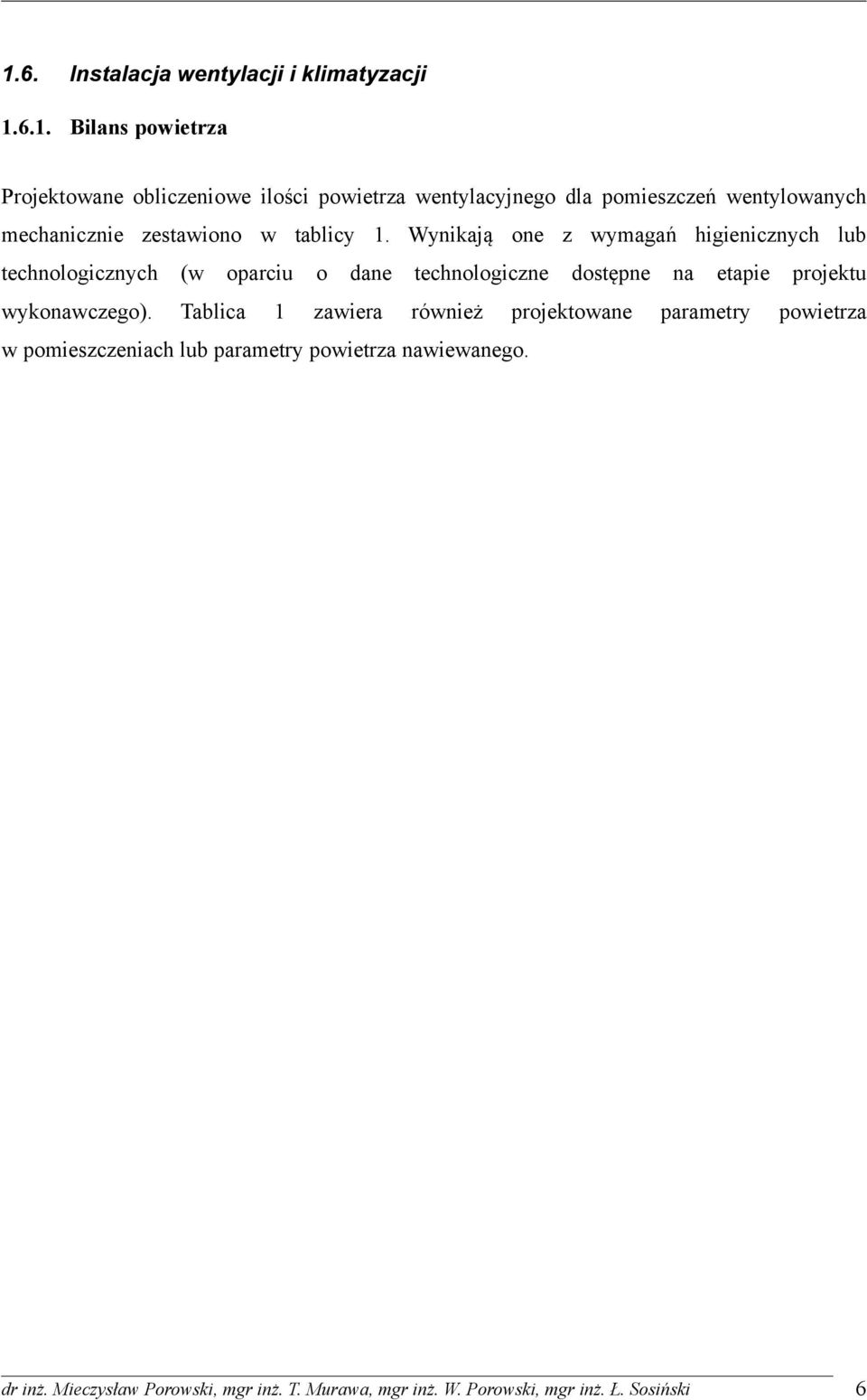

6 1.6. Instalacja wentylacji i klimatyzacji Bilans powietrza Projektowane obliczeniowe ilości powietrza wentylacyjnego dla pomieszczeń wentylowanych mechanicznie zestawiono w tablicy 1. Wynikają one z wymagań higienicznych lub technologicznych (w oparciu o dane technologiczne dostępne na etapie projektu wykonawczego). Tablica 1 zawiera również projektowane parametry powietrza w pomieszczeniach lub parametry powietrza nawiewanego. dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. W. Porowski, mgr inż. Ł. Sosiński 6

7 Tablica 1. Obliczeniowe ilości powietrza wentylacyjnego dla pomieszczeń wentylowanych mechanicznie Pomieszczenie Nawiew Wywiew Układ Sposób wentylacji Nr Przeznaczenie Kub. t [ C] V n V n ciśnień m 3 ϕ[%] m 3 /h 1/h m 3 /h 1/h % Nawiew Wywiew PIWNICA -1/01 Komunikacja 49 (+20)/(+22 o C) 60 1,2 60 1,2 N-1 W-1-1/03 Magazyn materiałów N-1 W-1 39 (+20)/(+22 aptecznych C) 150 3, ,9 KL-1 KL-1 N-1 W-1-1/04 Pokój biurowy 36 (+20)/(+22 o C) 120 3, ,3 KL-2 KL-2-1/05 Pracownia biochemii i hematologii 49-1/06 Pracownia analityczna 47-1/07-1/08 Pracownia bakterii serologiczn. Pracownia bakterii podstawowych , ,0 +10% N-2 W N-2 W-2/ W , ,0-10% N-2 W N-2 W-2/ W , ,0-10% N-3/I W-3/I , ,0-10% N-3/I W-3/I -1/09 Sanitatiat ,0-1/10 Pracownia mikroskopowa 62-1/11 Laboratorium 109-1/12 Laboratorium PCR 54-1/13 Magazyn głębokiego zamrażania -1/14 Pokój lekarski + sekretariat 43-1/15 Laboratorium wstępne 47-1/16 Laboratorium wstępne 60-1/17 Socjalne 24-1/45 W-3/ , ,0 N-2 W W-2/ , ,3 +10% N-4 W , ,3 +10% N-4 W o C 280 4, , , ,5 N-5 KL-3,4 N-5 KL-5 W-5 KL-3,4 W-5 KL , ,0 +10% N-4 W , ,3 +10% N-4 W , ,0 N-5 W-5-1/18 Rozdzielnia elektryczna 63 (+20)/(+22 o C) 120 2, ,0 N-1 W-1 KF-1, 2 KF-1, 2-1/19 Sanitarait pers ,6-1/22 W-5/ /21 Punkt rejestracji materiałów 20 C/ 80 4,0 80 4,0 N-5 W-5 (+20-1/22 Komunikacja 52 C)/ ( o C) 125 2,4 50 1,0 N-5 W-5-1/24 Sanitarait pers , Z pom. -1/26 i -1/29-1/19 W-5/3 dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. W. Porowski, mgr inż. Ł. Sosiński 7

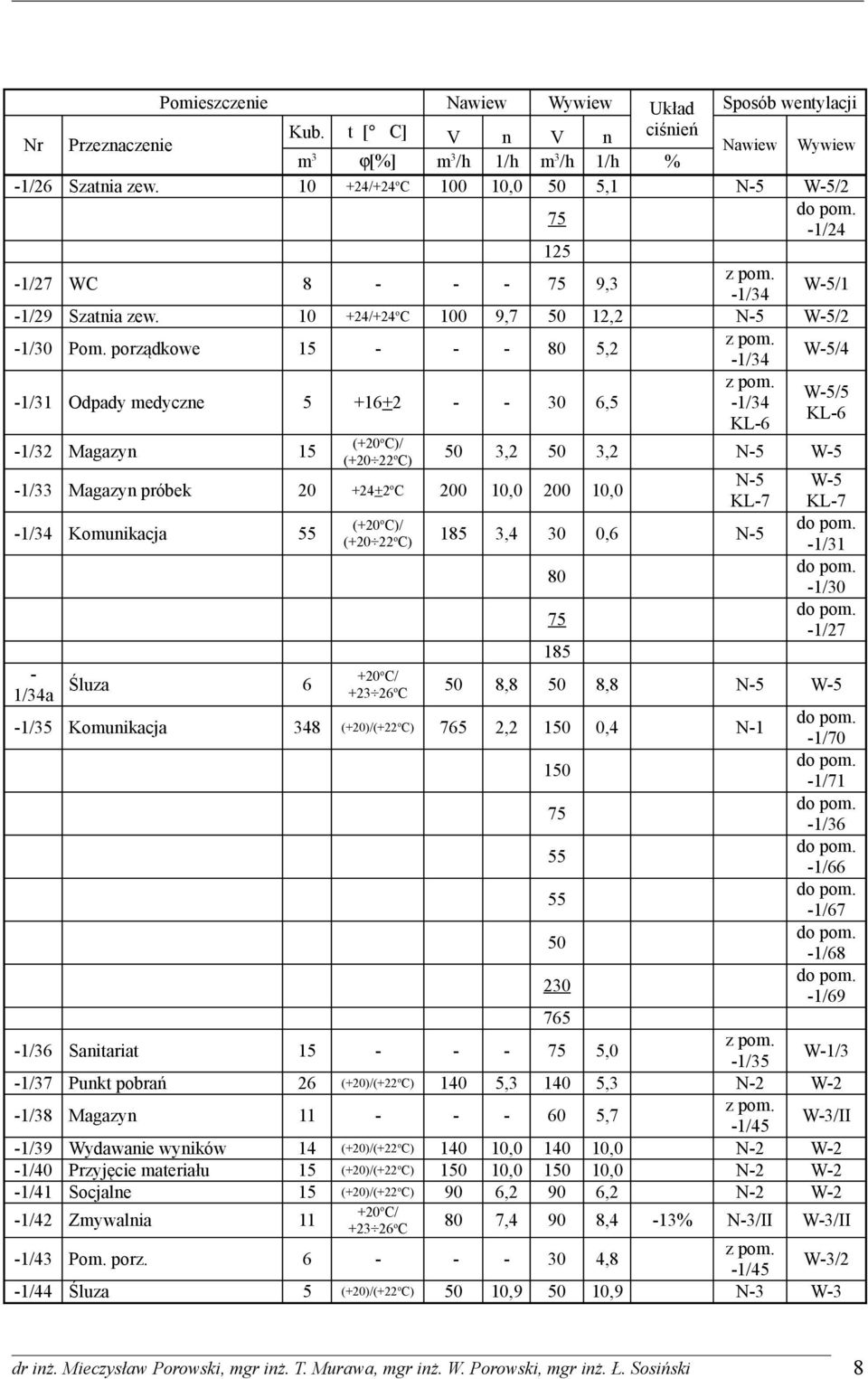

8 Pomieszczenie Nawiew Wywiew Układ Sposób wentylacji Nr Przeznaczenie Kub. t [ C] V n V n ciśnień m 3 ϕ[%] m 3 /h 1/h m 3 /h 1/h % Nawiew Wywiew -1/26 Szatnia zew /+24 o C ,0 50 5,1 N-5 W-5/2 75-1/ /27 WC ,3-1/34 W-5/1-1/29 Szatnia zew /+24 o C 100 9, ,2 N-5 W-5/2-1/30 Pom. porządkowe ,2-1/34 W-5/4-1/31 Odpady medyczne ,5 W-5/5-1/34 KL-6 KL-6 (+20-1/32 Magazyn 15 C)/ ( o C) 50 3,2 50 3,2 N-5 W-5-1/33 Magazyn próbek o C , ,0 N-5 W-5 KL-7 KL-7-1/34 Komunikacja 55 (+20 o C)/ ( o C) 185 3,4 30 0,6 N-5-1/ / / /34a Śluza ,8 50 8,8 N-5 W-5-1/35 Komunikacja 348 (+20)/(+22 o C) 765 2, ,4 N-1-1/ / / / / / / /36 Sanitariat ,0-1/35 W-1/3-1/37 Punkt pobrań 26 (+20)/(+22 o C) 140 5, ,3 N-2 W-2-1/38 Magazyn ,7-1/45 W-3/II -1/39 Wydawanie wyników 14 (+20)/(+22 o C) , ,0 N-2 W-2-1/40 Przyjęcie materiału 15 (+20)/(+22 o C) , ,0 N-2 W-2-1/41 Socjalne 15 (+20)/(+22 o C) 90 6,2 90 6,2 N-2 W /42 Zmywalnia 11 C/ 80 7,4 90 8,4-13% N-3/II W-3/II -1/43 Pom. porz ,8-1/45 W-3/2-1/44 Śluza 5 (+20)/(+22 o C) 50 10, ,9 N-3 W-3 dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. W. Porowski, mgr inż. Ł. Sosiński 8

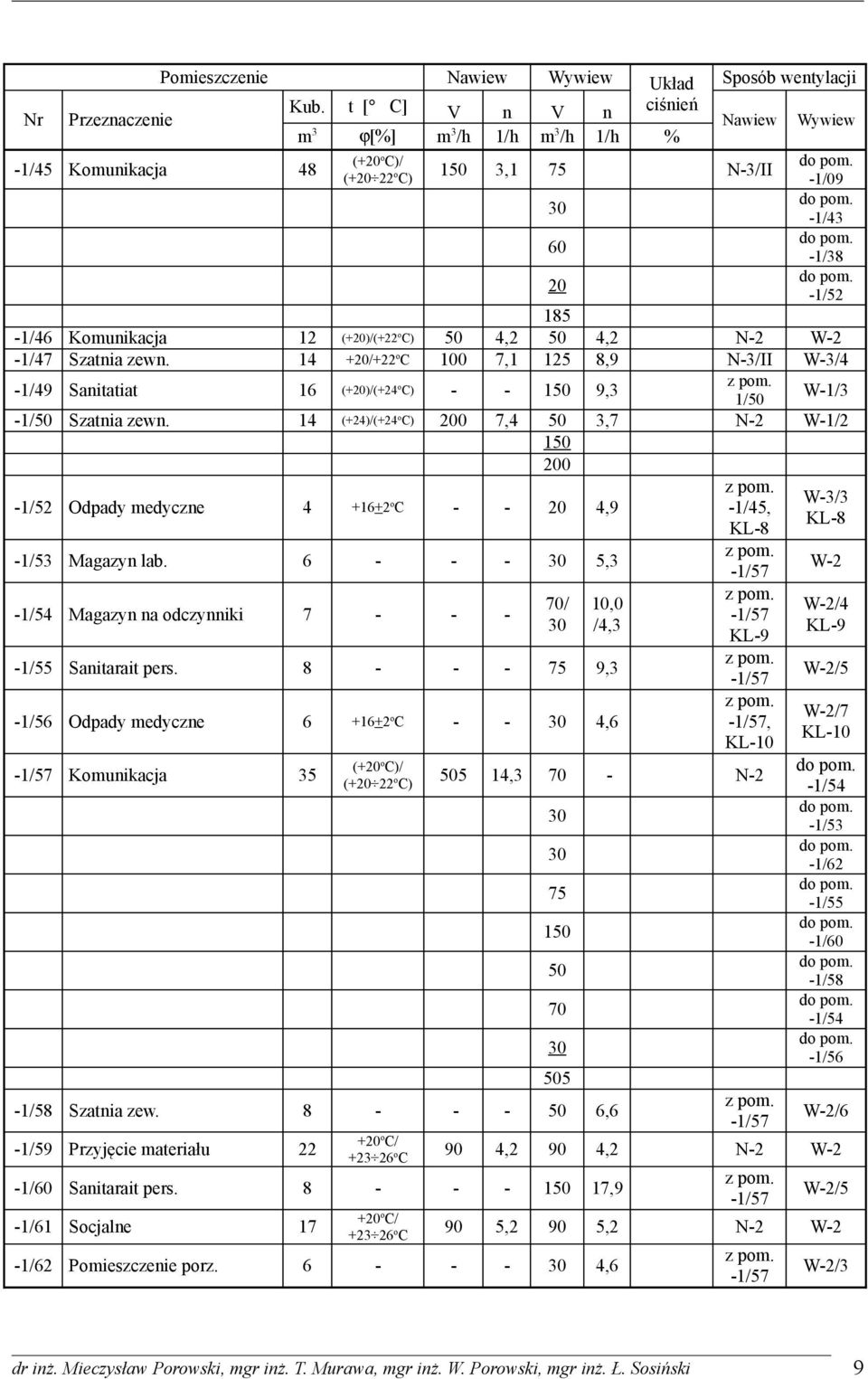

9 Pomieszczenie Nawiew Wywiew Układ Sposób wentylacji Nr Przeznaczenie Kub. t [ C] V n V n ciśnień m 3 ϕ[%] m 3 /h 1/h m 3 /h 1/h % Nawiew Wywiew (+20-1/45 Komunikacja 48 C)/ ( o C) 150 3,1 75 N-3/II -1/ / / / /46 Komunikacja 12 (+20)/(+22 o C) 50 4,2 50 4,2 N-2 W-2-1/47 Szatnia zewn /+22 o C 100 7, ,9 N-3/II W-3/4-1/49 Sanitatiat 16 (+20)/(+24 o C) ,3 1/50 W-1/3-1/50 Szatnia zewn. 14 (+24)/(+24 o C) 200 7,4 50 3,7 N-2 W-1/ /52 Odpady medyczne o C ,9-1/53 Magazyn lab ,3-1/54 Magazyn na odczynniki /55 Sanitarait pers ,3-1/56 Odpady medyczne o C ,6-1/57 Komunikacja 35 (+20 o C)/ ( o C) 70/ 30 10,0 /4,3-1/45, KL-8-1/57-1/57 KL-9-1/57-1/57, KL , N-2-1/58 Szatnia zew ,6-1/59 Przyjęcie materiału 22-1/60 Sanitarait pers ,9-1/61 Socjalne 17-1/62 Pomieszczenie porz , /57 W-3/3 KL-8 W-2 W-2/4 KL-9 W-2/5 W-2/7 KL-10-1/54-1/53-1/62-1/55-1/60-1/58-1/54-1/56 W-2/6 90 4,2 90 4,2 N-2 W-2-1/57 W-2/5 90 5,2 90 5,2 N-2 W-2-1/57 W-2/3 dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. W. Porowski, mgr inż. Ł. Sosiński 9

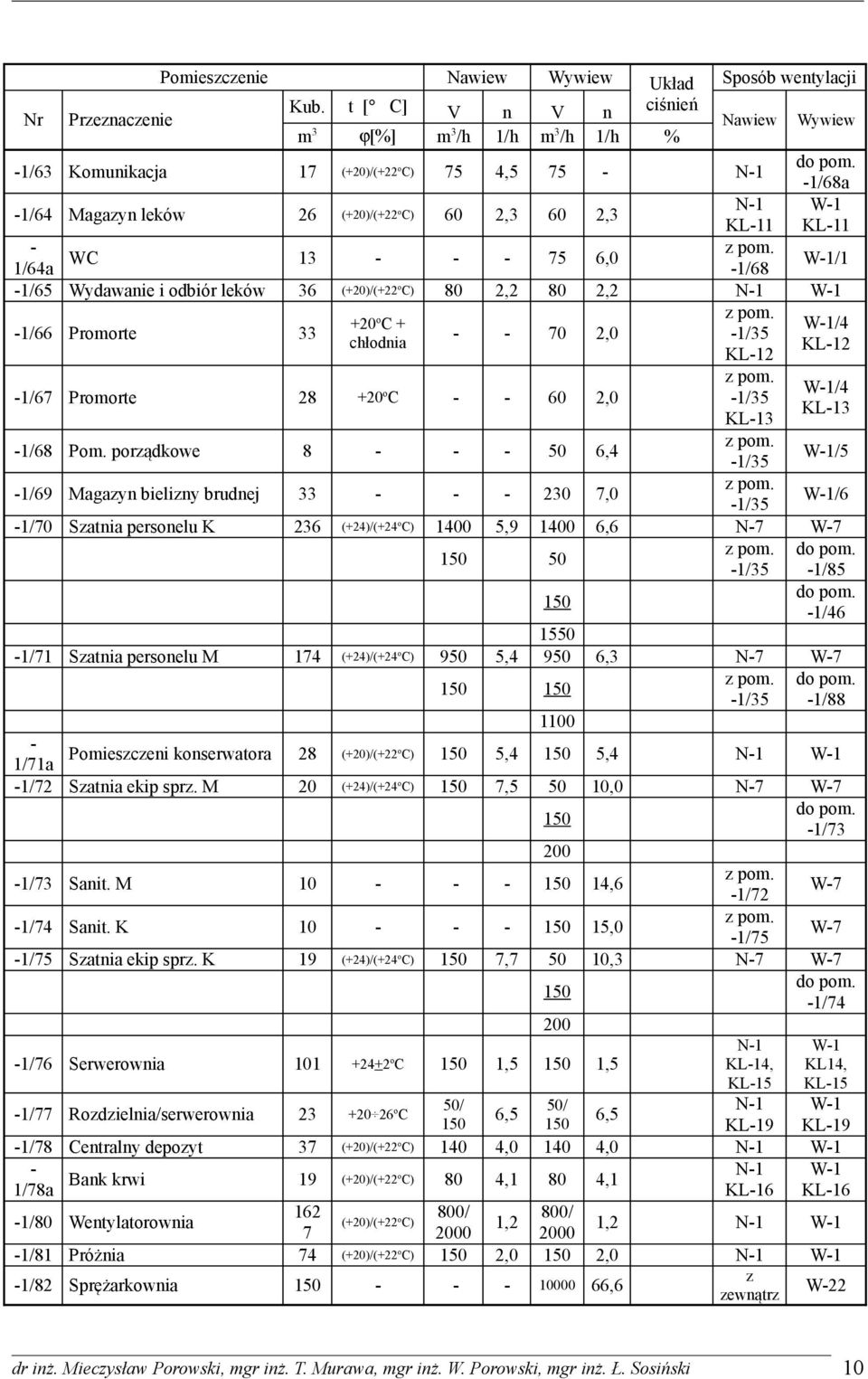

10 Pomieszczenie Nawiew Wywiew Układ Sposób wentylacji Kub. t [ C] ciśnień Nr Przeznaczenie V n V n Nawiew Wywiew m 3 ϕ[%] m 3 /h 1/h m 3 /h 1/h % -1/63 Komunikacja 17 (+20)/(+22 o C) 75 4, N-1-1/68a N-1 W-1-1/64 Magazyn leków 26 (+20)/(+22 o C) 60 2,3 60 2,3 KL-11 KL-11-1/64a WC ,0 W-1/1-1/68-1/65 Wydawanie i odbiór leków 36 (+20)/(+22 o C) 80 2,2 80 2,2 N-1 W /66 Promorte 33 o C + W-1/ ,0-1/35 chłodnia KL-12 KL-12-1/67 Promorte o C ,0-1/35 KL-13 W-1/4 KL-13-1/68 Pom. porządkowe ,4-1/35 W-1/5-1/69 Magazyn bielizny brudnej ,0-1/35 W-1/6-1/70 Szatnia personelu K 236 (+24)/(+24 o C) , ,6 N-7 W /35-1/ / /71 Szatnia personelu M 174 (+24)/(+24 o C) 950 5, ,3 N-7 W /35-1/ /71a Pomieszczeni konserwatora 28 (+20)/(+22o C) 150 5, ,4 N-1 W-1-1/72 Szatnia ekip sprz. M 20 (+24)/(+24 o C) 150 7, ,0 N-7 W / /73 Sanit. M ,6-1/72 W-7-1/74 Sanit. K ,0-1/75 W-7-1/75 Szatnia ekip sprz. K 19 (+24)/(+24 o C) 150 7, ,3 N-7 W /74-1/76 Serwerownia o C 150 1, ,5 200 N-1 KL-14, KL-15 N-1 KL-19 W-1 KL14, KL-15 W-1 KL-19 50/ 50/ -1/77 Rozdzielnia/serwerownia o C 6,5 6, /78 Centralny depozyt 37 (+20)/(+22 o C) 140 4, ,0 N-1 W-1-1/78a Bank krwi 19 (+20)/(+22o C) 80 4,1 80 4,1 N-1 KL-16 W-1 KL / 800/ -1/80 Wentylatorownia (+20)/(+22 7 o C) 1,2 1,2 N-1 W /81 Próżnia 74 (+20)/(+22 o C) 150 2, ,0 N-1 W-1 z -1/82 Sprężarkownia ,6 W-22 zewnątrz dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. W. Porowski, mgr inż. Ł. Sosiński 10

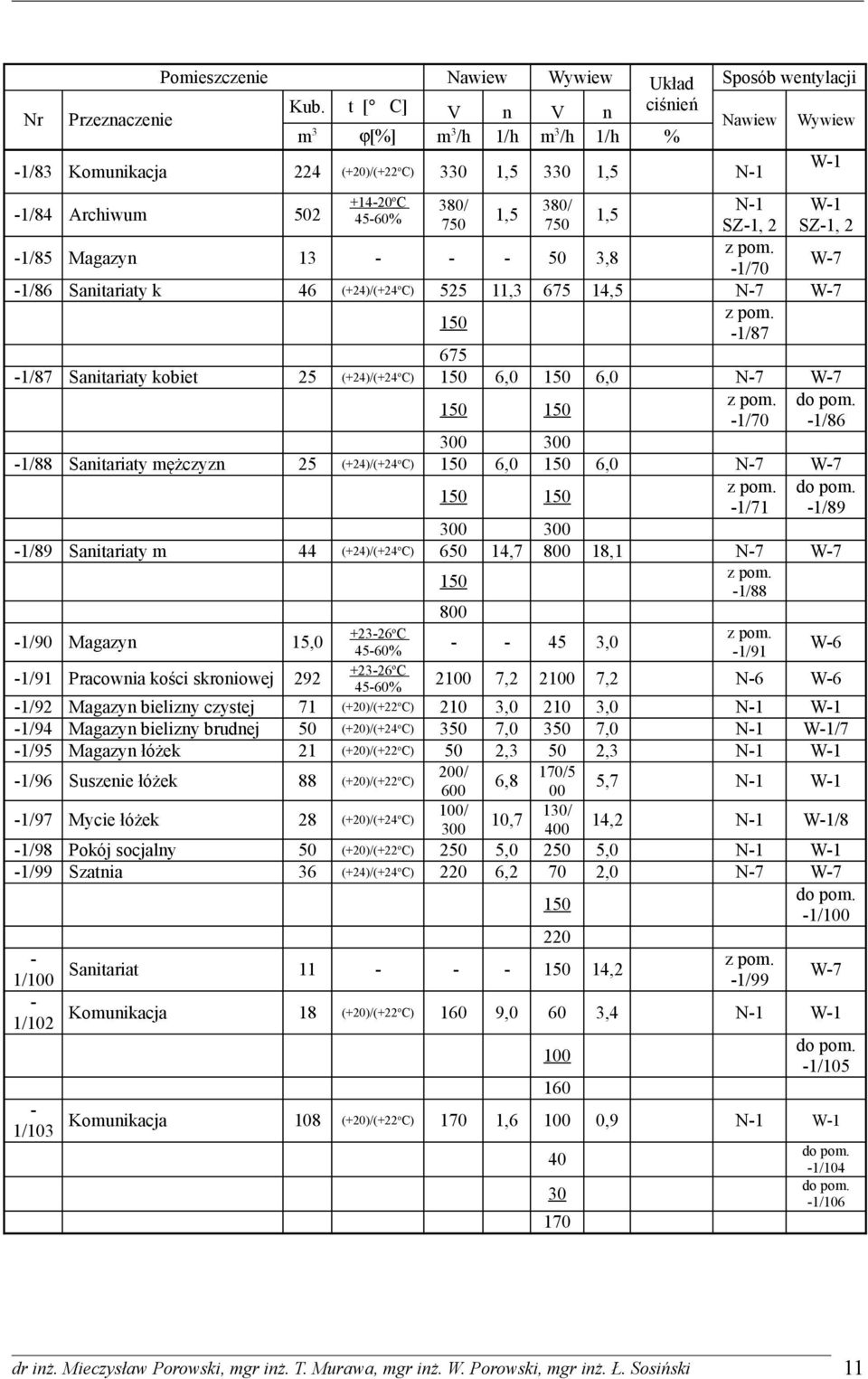

11 Pomieszczenie Nawiew Wywiew Układ Sposób wentylacji Kub. t [ C] ciśnień Nr Przeznaczenie V n V n Nawiew Wywiew m 3 ϕ[%] m 3 /h 1/h m 3 /h 1/h % W-1-1/83 Komunikacja 224 (+20)/(+22 o C) 330 1, ,5 N-1-1/84 Archiwum o C 380/ 380/ N-1 W % 1,5 1, SZ-1, 2 SZ-1, 2-1/85 Magazyn ,8-1/70 W-7-1/86 Sanitariaty k 46 (+24)/(+24 o C) , ,5 N-7 W / /87 Sanitariaty kobiet 25 (+24)/(+24 o C) 150 6, ,0 N-7 W /70-1/ /88 Sanitariaty mężczyzn 25 (+24)/(+24 o C) 150 6, ,0 N-7 W /71-1/ /89 Sanitariaty m 44 (+24)/(+24 o C) , ,1 N-7 W /88-1/90 Magazyn 15,0-1/91 Pracownia kości skroniowej o C 45-60% , o C 45-60% -1/91 W , ,2 N-6 W-6-1/92 Magazyn bielizny czystej 71 (+20)/(+22 o C) 210 3, ,0 N-1 W-1-1/94 Magazyn bielizny brudnej 50 (+20)/(+24 o C) 350 7, ,0 N-1 W-1/7-1/95 Magazyn łóżek 21 (+20)/(+22 o C) 50 2,3 50 2,3 N-1 W-1-1/96 Suszenie łóżek 88 (+20)/(+22 o C) 200/ 170/5 6, ,7 N-1 W-1-1/97 Mycie łóżek 28 (+20)/(+24 o C) 100/ 130/ 10, ,2 N-1 W-1/8-1/98 Pokój socjalny 50 (+20)/(+22 o C) 250 5, ,0 N-1 W-1-1/99 Szatnia 36 (+24)/(+24 o C) 220 6,2 70 2,0 N-7 W / /100 Sanitariat ,2 W-7-1/99-1/102 Komunikacja 18 (+20)/(+22o C) 160 9,0 60 3,4 N-1 W / /103 Komunikacja 108 (+20)/(+22o C) 170 1, ,9 N-1 W /104-1/106 dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. W. Porowski, mgr inż. Ł. Sosiński 11

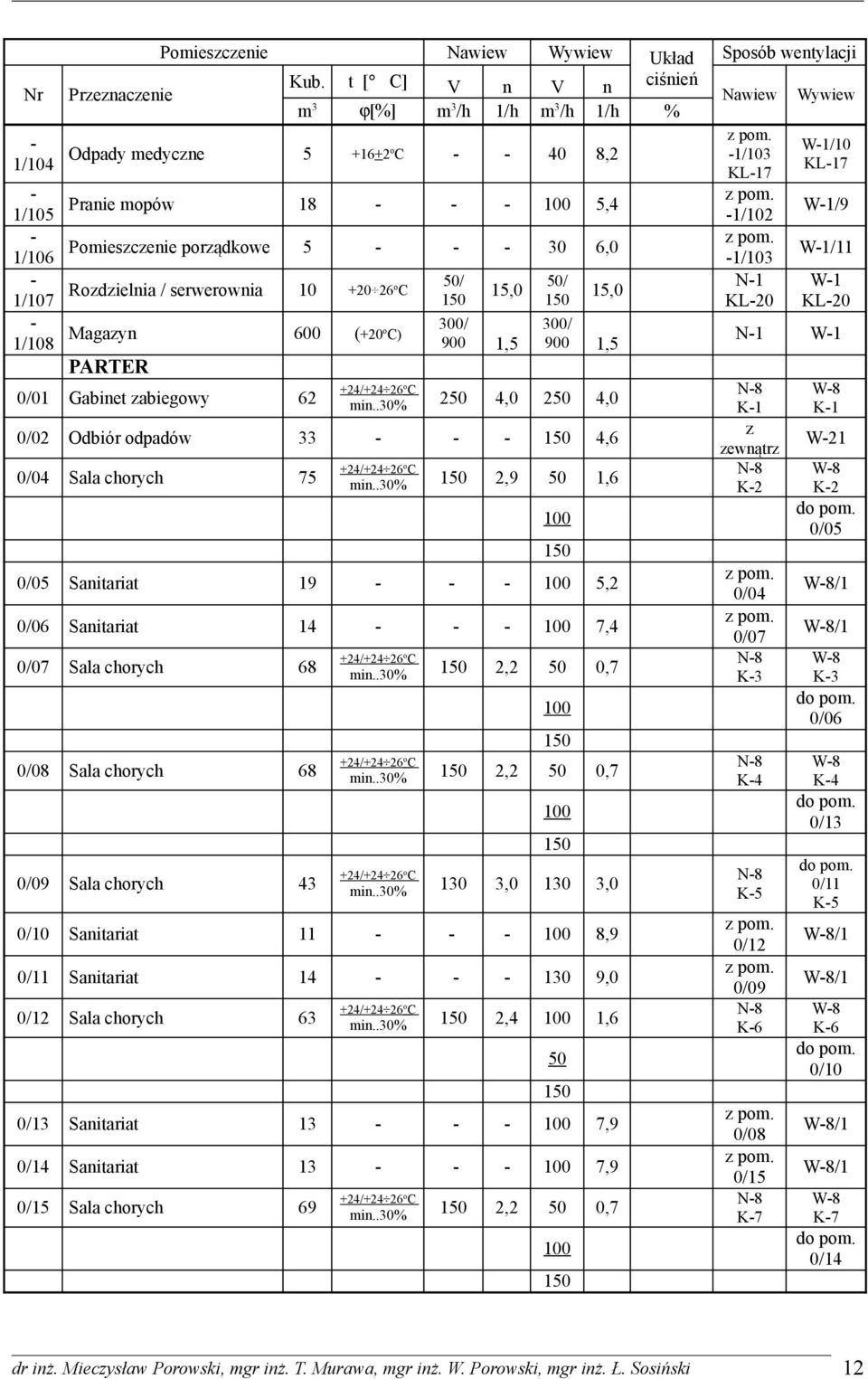

12 Nr Pomieszczenie Nawiew Wywiew Układ Sposób wentylacji Kub. t [ C] ciśnień Przeznaczenie V n V n Nawiew Wywiew m 3 ϕ[%] m 3 /h 1/h m 3 /h 1/h % - 1/104 Odpady medyczne o C ,2-1/103 KL-17-1/105 Pranie mopów ,4-1/102-1/106 Pomieszczenie porządkowe ,0-1/103-1/107 Rozdzielnia / serwerownia o C - 1/108 Magazyn 600 (+20o C) PARTER 0/01 Gabinet zabiegowy 62 50/ ,0 300/ 900 1,5 50/ ,0 300/ 900 1,5 min..30% 250 4, ,0 0/02 Odbiór odpadów ,6 0/04 Sala chorych 75 min..30% 150 2,9 50 1,6 0/05 Sanitariat ,2 0/06 Sanitariat ,4 0/07 Sala chorych 68 0/08 Sala chorych 68 0/09 Sala chorych min..30% 150 2,2 50 0, min..30% 150 2,2 50 0, min..30% 130 3, ,0 0/10 Sanitariat ,9 0/11 Sanitariat ,0 0/12 Sala chorych 63 min..30% 150 2, ,6 0/13 Sanitariat ,9 0/14 Sanitariat ,9 0/15 Sala chorych min..30% 150 2,2 50 0, N-1 KL-20 W-1/10 KL-17 W-1/9 W-1/11 W-1 KL-20 N-1 W-1 N-8 K-1 z zewnątrz N-8 K-2 0/04 0/07 N-8 K-3 N-8 K-4 N-8 K-5 0/12 0/09 N-8 K-6 0/08 0/15 N-8 K-7 W-8 K-1 W-21 W-8 K-2 0/05 W-8 K-3 0/06 W-8 K-4 0/13 0/11 K-5 W-8 K-6 0/10 W-8 K-7 0/14 dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. W. Porowski, mgr inż. Ł. Sosiński 12

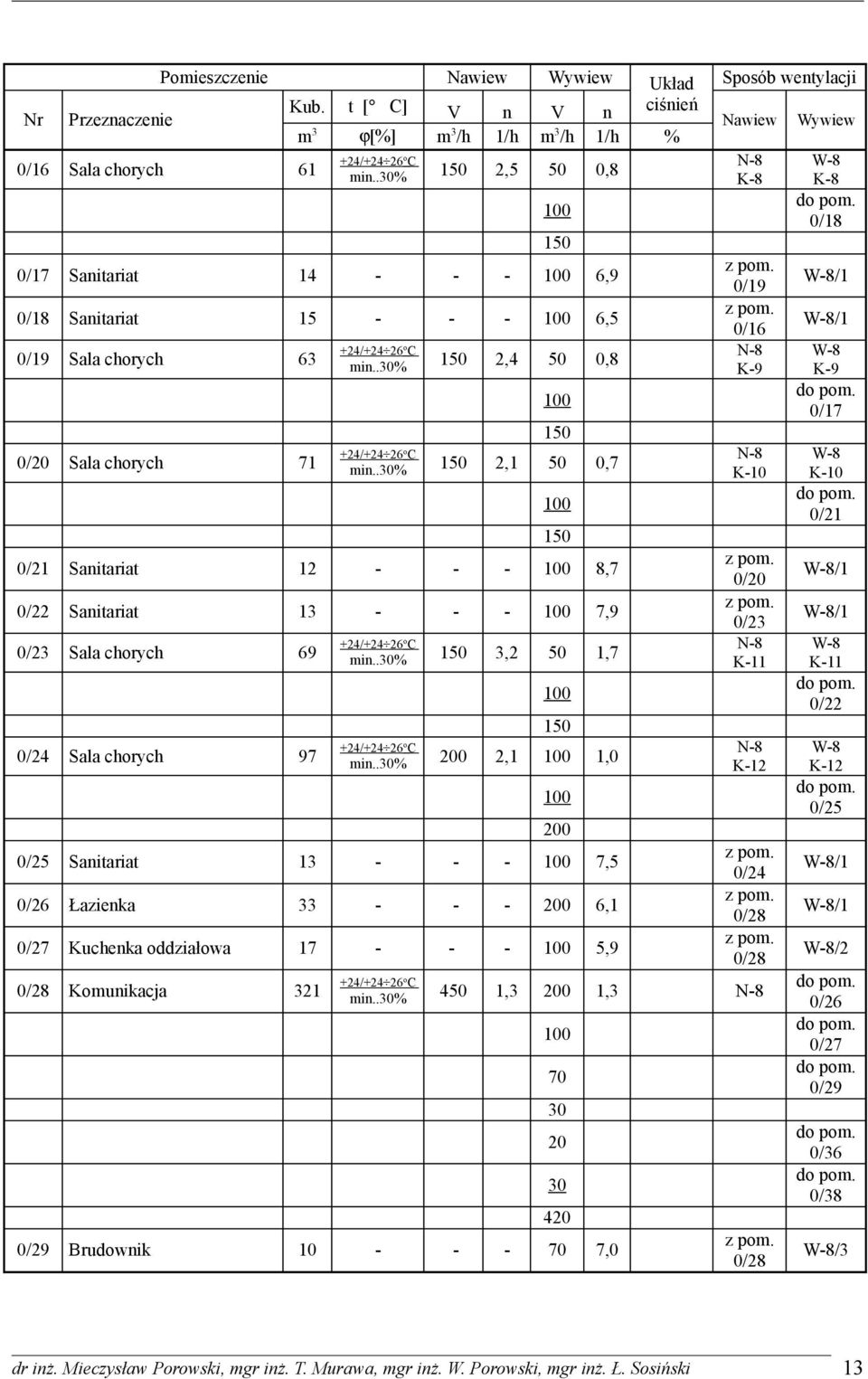

13 Pomieszczenie Nawiew Wywiew Układ Sposób wentylacji Nr Przeznaczenie Kub. t [ C] V n V n ciśnień m 3 ϕ[%] m 3 /h 1/h m 3 /h 1/h % Nawiew Wywiew +24/ /16 Sala chorych 61 C N-8 W-8 min..30% 150 2,5 50 0,8 K-8 K / /17 Sanitariat ,9 0/19 0/18 Sanitariat ,5 0/16 +24/ /19 Sala chorych 63 C N-8 W-8 min..30% 150 2,4 50 0,8 K-9 K / / /20 Sala chorych 71 C N-8 W-8 min..30% 150 2,1 50 0,7 K-10 K / /21 Sanitariat ,7 0/20 0/22 Sanitariat ,9 0/23 +24/ /23 Sala chorych 69 C N-8 W-8 min..30% 150 3,2 50 1,7 K-11 K / / /24 Sala chorych 97 C N-8 W-8 min..30% 200 2, ,0 K-12 K / /25 Sanitariat ,5 0/24 0/26 Łazienka ,1 0/28 0/27 Kuchenka oddziałowa ,9 0/28 W-8/2 0/28 Komunikacja 321 min..30% 450 1, ,3 N-8 0/ / / / / /29 Brudownik ,0 0/28 W-8/3 dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. W. Porowski, mgr inż. Ł. Sosiński 13

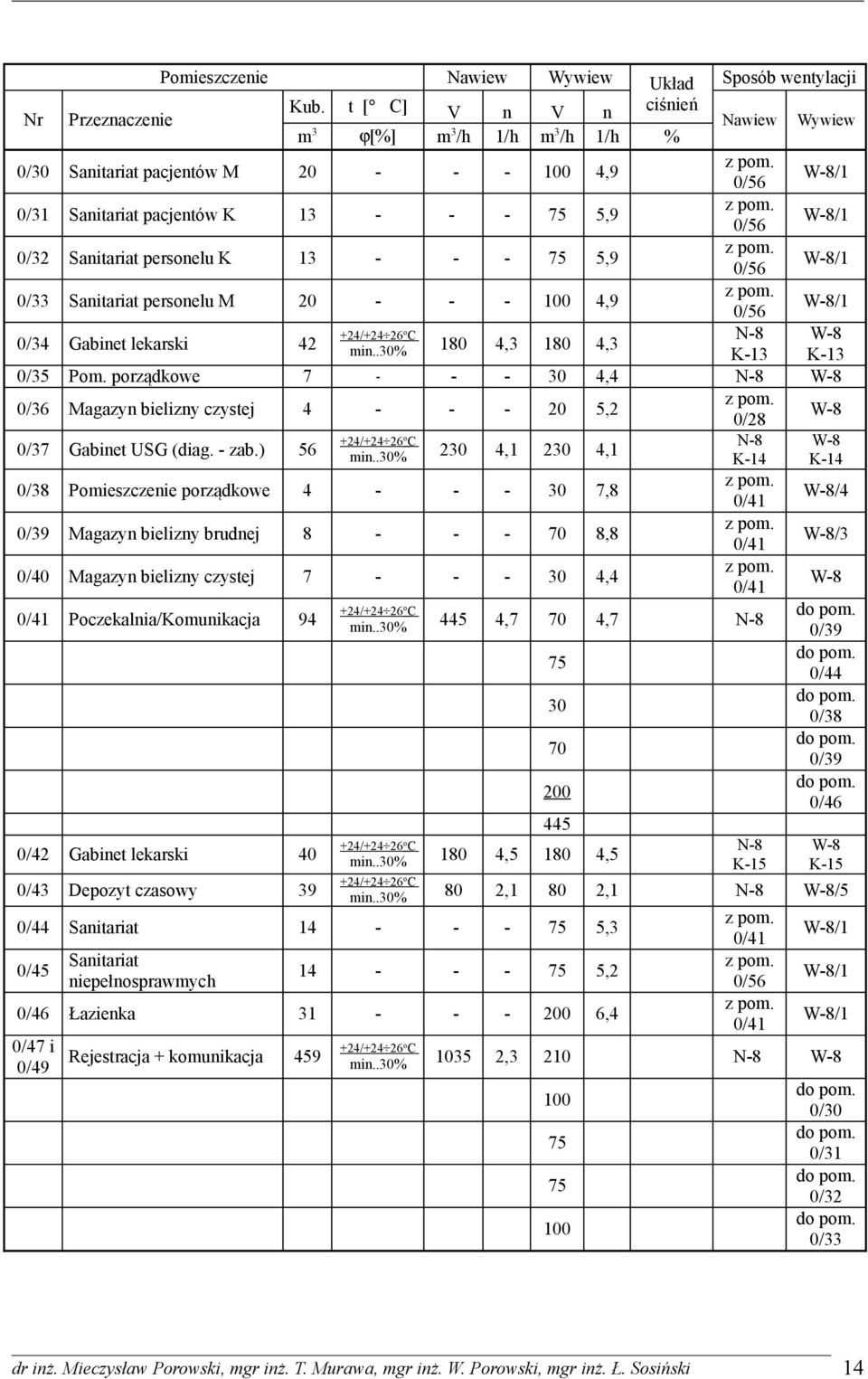

14 Pomieszczenie Nawiew Wywiew Układ Sposób wentylacji Nr Przeznaczenie Kub. t [ C] V n V n ciśnień m 3 ϕ[%] m 3 /h 1/h m 3 /h 1/h % Nawiew Wywiew 0/30 Sanitariat pacjentów M ,9 0/56 0/31 Sanitariat pacjentów K ,9 0/56 0/32 Sanitariat personelu K ,9 0/56 0/33 Sanitariat personelu M ,9 0/56 0/34 Gabinet lekarski 42 N-8 W-8 min..30% 180 4, ,3 K-13 K-13 0/35 Pom. porządkowe ,4 N-8 W-8 0/36 Magazyn bielizny czystej ,2 0/28 W-8 +24/ /37 Gabinet USG (diag. - zab.) 56 C N-8 W-8 min..30% 230 4, ,1 K-14 K-14 0/38 Pomieszczenie porządkowe ,8 0/41 W-8/4 0/39 Magazyn bielizny brudnej ,8 0/41 W-8/3 0/40 Magazyn bielizny czystej ,4 0/41 W-8 0/41 Poczekalnia/Komunikacja 94 min..30% 445 4,7 70 4,7 N-8 0/ / / / / / /42 Gabinet lekarski 40 C N-8 W-8 min..30% 180 4, ,5 K-15 K / /43 Depozyt czasowy 39 C min..30% 80 2,1 80 2,1 N-8 W-8/5 0/44 Sanitariat ,3 0/45 Sanitariat niepełnosprawmych ,2 0/46 Łazienka ,4 0/47 i 0/49 Rejestracja + komunikacja 459 0/41 0/56 0/41 min..30% ,3 210 N-8 W /30 0/31 0/32 0/33 dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. W. Porowski, mgr inż. Ł. Sosiński 14

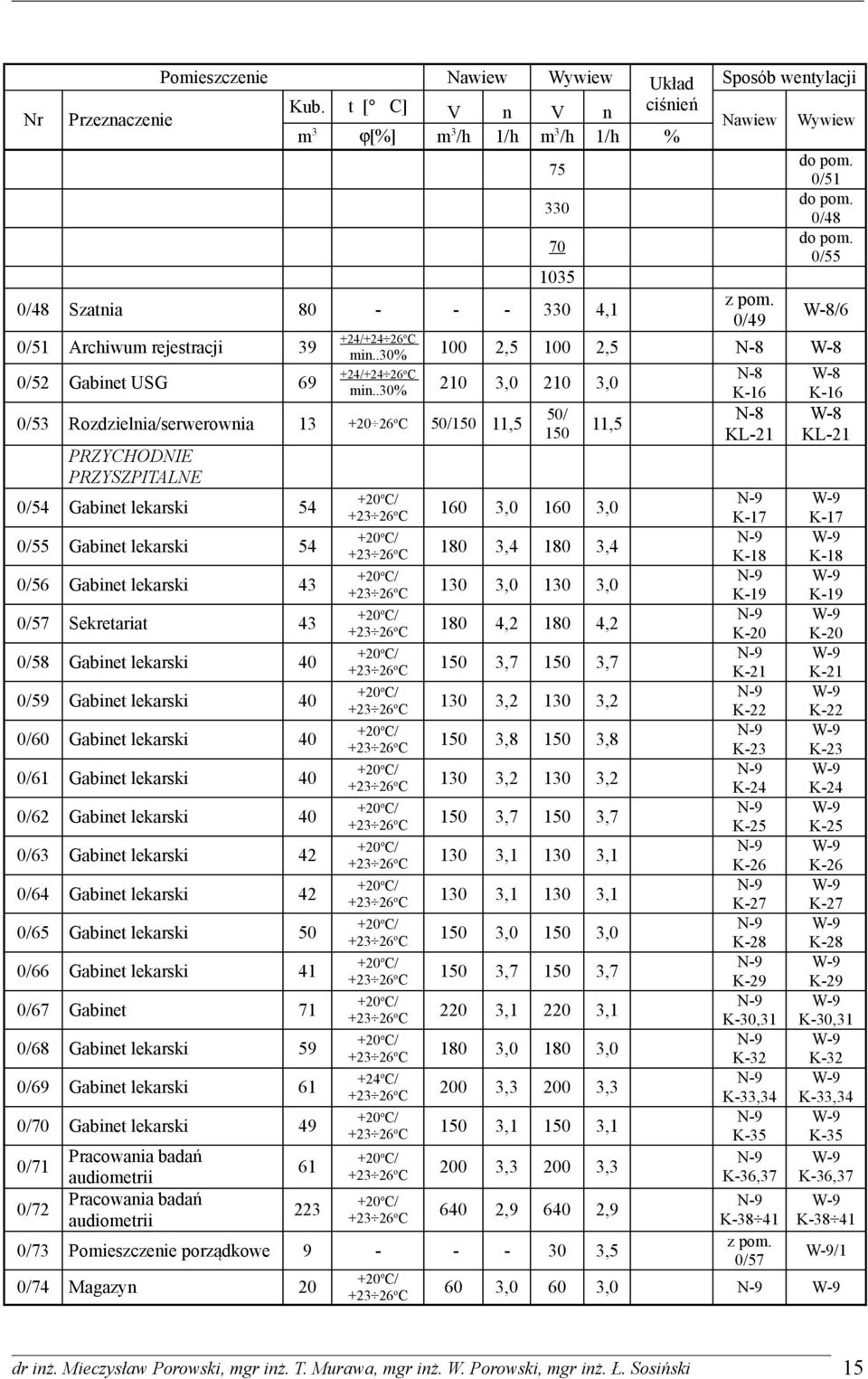

15 Pomieszczenie Nawiew Wywiew Układ Sposób wentylacji Nr Przeznaczenie Kub. t [ C] V n V n ciśnień m 3 ϕ[%] m 3 /h 1/h m 3 /h 1/h % Nawiew Wywiew 75 0/ / / /48 Szatnia ,1 0/49 W-8/6 0/51 Archiwum rejestracji 39 0/52 Gabinet USG 69 0/53 Rozdzielnia/serwerownia o C 50/150 11,5 PRZYCHODNIE PRZYSZPITALNE 0/54 Gabinet lekarski 54 0/55 Gabinet lekarski 54 0/56 Gabinet lekarski 43 0/57 Sekretariat 43 0/58 Gabinet lekarski 40 0/59 Gabinet lekarski 40 0/60 Gabinet lekarski 40 0/61 Gabinet lekarski 40 0/62 Gabinet lekarski 40 0/63 Gabinet lekarski 42 0/64 Gabinet lekarski 42 0/65 Gabinet lekarski 50 0/66 Gabinet lekarski 41 0/67 Gabinet 71 0/68 Gabinet lekarski 59 0/69 Gabinet lekarski 61 0/70 Gabinet lekarski 49 0/71 0/72 Pracowania badań audiometrii Pracowania badań audiometrii min..30% 100 2, ,5 N-8 W-8 N-8 W-8 min..30% 210 3, ,0 K-16 K-16 50/ N-8 W-8 11,5 150 KL-21 KL , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,0 +24 o C/ 200 3, , , , , , , ,9 0/73 Pomieszczenie porządkowe ,5 0/74 Magazyn 20 N-9 K-17 N-9 K-18 N-9 K-19 N-9 K-20 N-9 K-21 N-9 K-22 N-9 K-23 N-9 K-24 N-9 K-25 N-9 K-26 N-9 K-27 N-9 K-28 N-9 K-29 N-9 K-30,31 N-9 K-32 N-9 K-33,34 N-9 K-35 N-9 K-36,37 N-9 K /57 W-9 K-17 W-9 K-18 W-9 K-19 W-9 K-20 W-9 K-21 W-9 K-22 W-9 K-23 W-9 K-24 W-9 K-25 W-9 K-26 W-9 K-27 W-9 K-28 W-9 K-29 W-9 K-30,31 W-9 K-32 W-9 K-33,34 W-9 K-35 W-9 K-36,37 W-9 K W-9/1 60 3,0 60 3,0 N-9 W-9 dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. W. Porowski, mgr inż. Ł. Sosiński 15

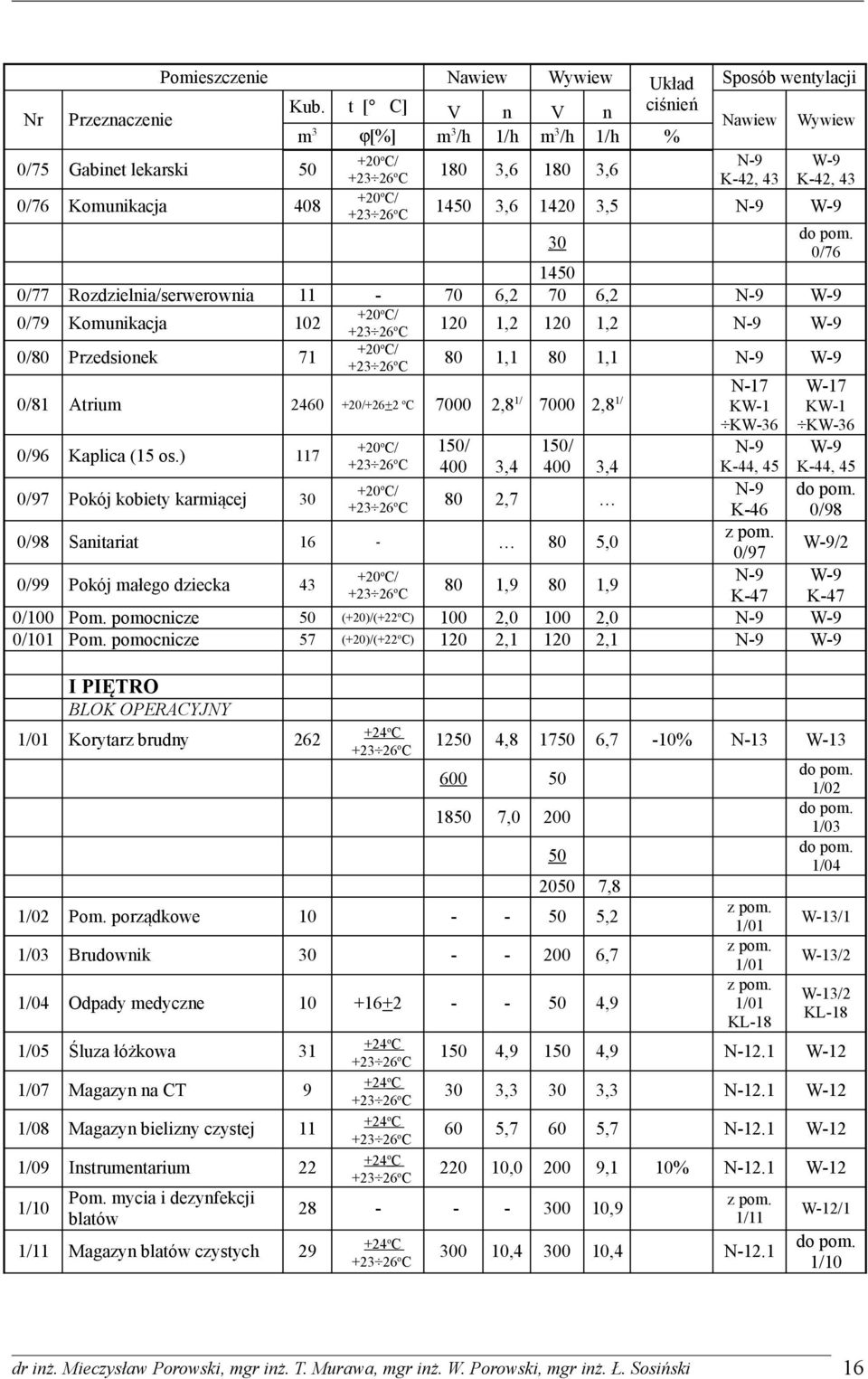

16 Pomieszczenie Nawiew Wywiew Układ Sposób wentylacji Nr Przeznaczenie Kub. t [ C] V n V n ciśnień m 3 ϕ[%] m 3 /h 1/h m 3 /h 1/h % Nawiew Wywiew +20 0/75 Gabinet lekarski 50 C/ N-9 W , ,6 K-42, 43 K-42, /76 Komunikacja 408 C/ , ,5 N-9 W / /77 Rozdzielnia/serwerownia ,2 70 6,2 N-9 W /79 Komunikacja 102 C/ 120 1, ,2 N-9 W /80 Przedsionek 71 C/ 80 1,1 80 1,1 N-9 W-9 0/81 Atrium /+26+2 o C ,8 1/ ,8 1/ KW-1 N-17 KW-36 0/96 Kaplica (15 os.) 117 0/97 Pokój kobiety karmiącej / 400 3,4 150/ 400 3,4 80 2,7 0/98 Sanitariat ,0 0/99 Pokój małego dziecka ,9 80 1,9 N-9 K-44, 45 N-9 K-46 0/97 N-9 W-17 KW-1 KW-36 W-9 K-44, 45 0/98 W-9/2 W-9 K-47 K-47 0/100 Pom. pomocnicze 50 (+20)/(+22 o C) 100 2, ,0 N-9 W-9 0/101 Pom. pomocnicze 57 (+20)/(+22 o C) 120 2, ,1 N-9 W-9 I PIĘTRO BLOK OPERACYJNY 1/01 Korytarz brudny o C , ,7-10% N-13 W , ,8 1/02 Pom. porządkowe ,2 1/03 Brudownik ,7 1/04 Odpady medyczne ,9 1/05 Śluza łóżkowa 31 1/07 Magazyn na CT 9 1/08 Magazyn bielizny czystej 11 1/09 Instrumentarium 22 1/10 Pom. mycia i dezynfekcji blatów 1/11 Magazyn blatów czystych o C +24 o C +24 o C +24 o C 1/01 1/01 1/01 KL-18 1/02 1/03 1/04 W-13/1 W-13/2 W-13/2 KL , ,9 N-12.1 W ,3 30 3,3 N-12.1 W ,7 60 5,7 N-12.1 W , ,1 10% N-12.1 W ,9 +24 o C 1/ , ,4 N-12.1 W-12/1 1/10 dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. W. Porowski, mgr inż. Ł. Sosiński 16

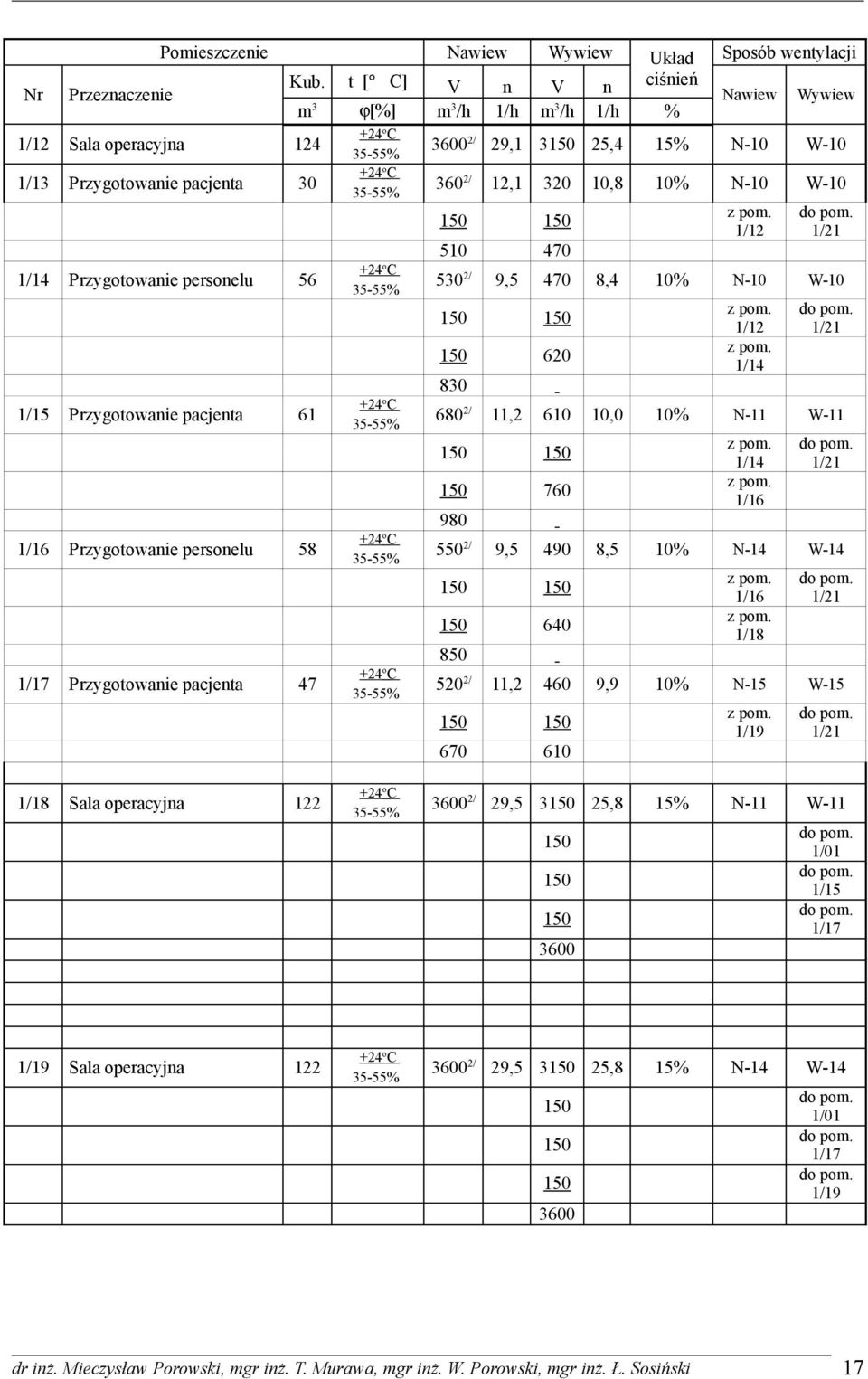

17 Pomieszczenie Nawiew Wywiew Układ Sposób wentylacji Nr Przeznaczenie Kub. t [ C] V n V n ciśnień m 3 ϕ[%] m 3 /h 1/h m 3 /h 1/h % Nawiew Wywiew 1/12 Sala operacyjna o C 35-55% / 29, ,4 15% N-10 W-10 1/13 Przygotowanie pacjenta o C 35-55% 360 2/ 12, ,8 10% N-10 W-10 1/14 Przygotowanie personelu 56 1/15 Przygotowanie pacjenta 61 1/16 Przygotowanie personelu 58 1/17 Przygotowanie pacjenta o C 35-55% +24 o C 35-55% +24 o C 35-55% +24 o C 35-55% /12 1/ / 9, ,4 10% N-10 W /12 1/14 1/ / 11, ,0 10% N-11 W /14 1/16 1/ / 9, ,5 10% N-14 W /16 1/18 1/ / 11, ,9 10% N-15 W /19 1/21 1/18 Sala operacyjna o C 35-55% / 29, ,8 15% N-11 W /01 1/15 1/17 1/19 Sala operacyjna o C 35-55% / 29, ,8 15% N-14 W /01 1/17 1/19 dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. W. Porowski, mgr inż. Ł. Sosiński 17

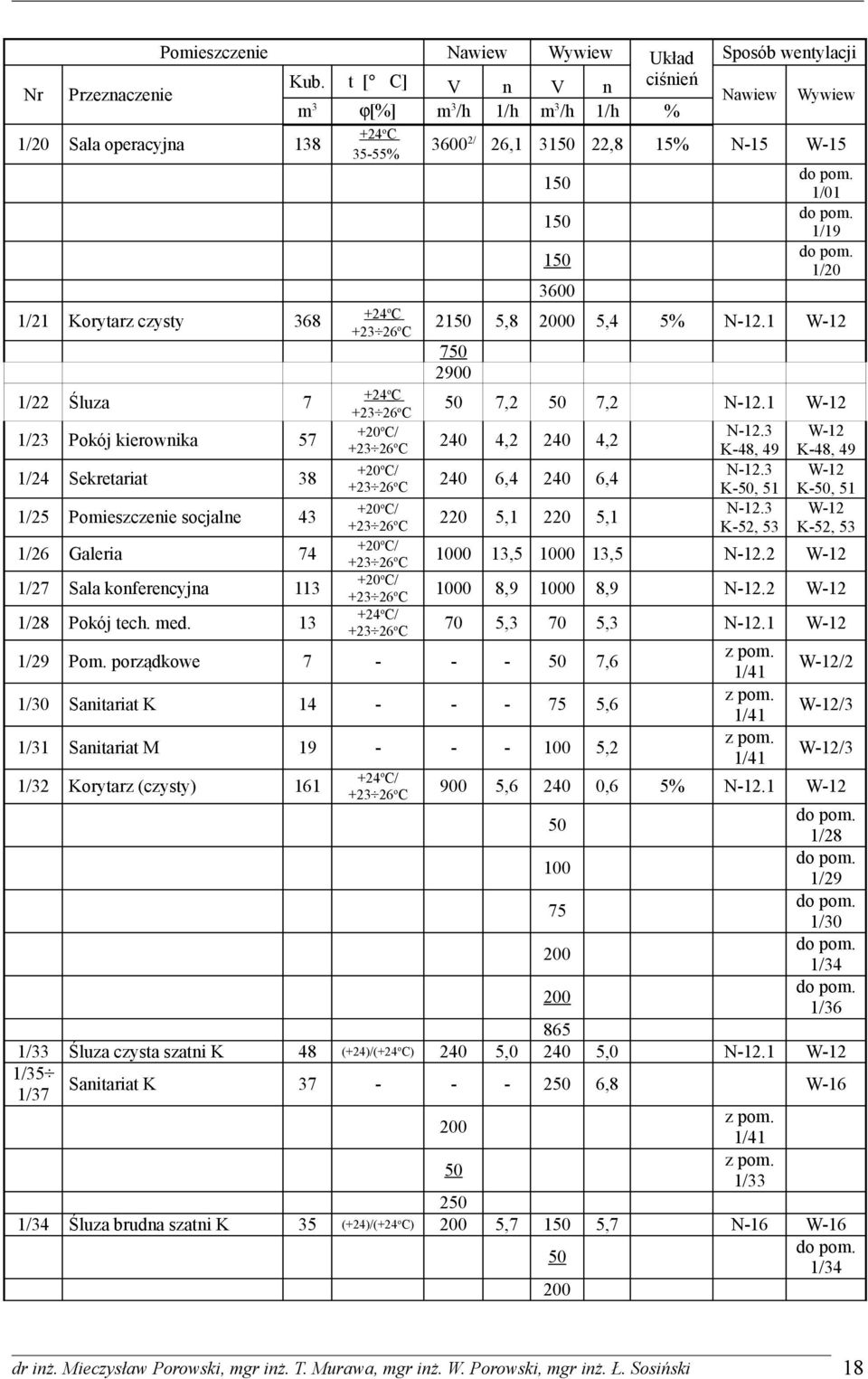

18 Pomieszczenie Nawiew Wywiew Układ Sposób wentylacji Kub. t [ C] ciśnień Nr Przeznaczenie V n V n Nawiew Wywiew m 3 ϕ[%] m 3 /h 1/h m 3 /h 1/h % +24 1/20 Sala operacyjna 138 o C / 26, ,8 15% N-15 W % 150 1/ / / /21 Korytarz czysty o C , ,4 5% N-12.1 W /22 Śluza 7 C 50 7,2 50 7,2 N-12.1 W /23 Pokój kierownika 57 C/ N-12.3 W , ,2 K-48, 49 K-48, /24 Sekretariat 38 C/ N-12.3 W , ,4 K-50, 51 K-50, /25 Pomieszczenie socjalne 43 C/ N-12.3 W , ,1 K-52, 53 K-52, /26 Galeria 74 C/ , ,5 N-12.2 W /27 Sala konferencyjna 113 C/ , ,9 N-12.2 W /28 Pokój tech. med. 13 C/ 70 5,3 70 5,3 N-12.1 W-12 1/29 Pom. porządkowe ,6 1/41 W-12/2 1/30 Sanitariat K ,6 1/41 W-12/3 1/31 Sanitariat M ,2 1/41 W-12/ /32 Korytarz (czysty) 161 C/ 900 5, ,6 5% N-12.1 W /28 1/29 1/30 1/34 1/ /33 Śluza czysta szatni K 48 (+24)/(+24 o C) 240 5, ,0 N-12.1 W-12 1/35 1/37 Sanitariat K ,8 W / / /34 Śluza brudna szatni K 35 (+24)/(+24 o C) 200 5, ,7 N-16 W / dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. W. Porowski, mgr inż. Ł. Sosiński 18

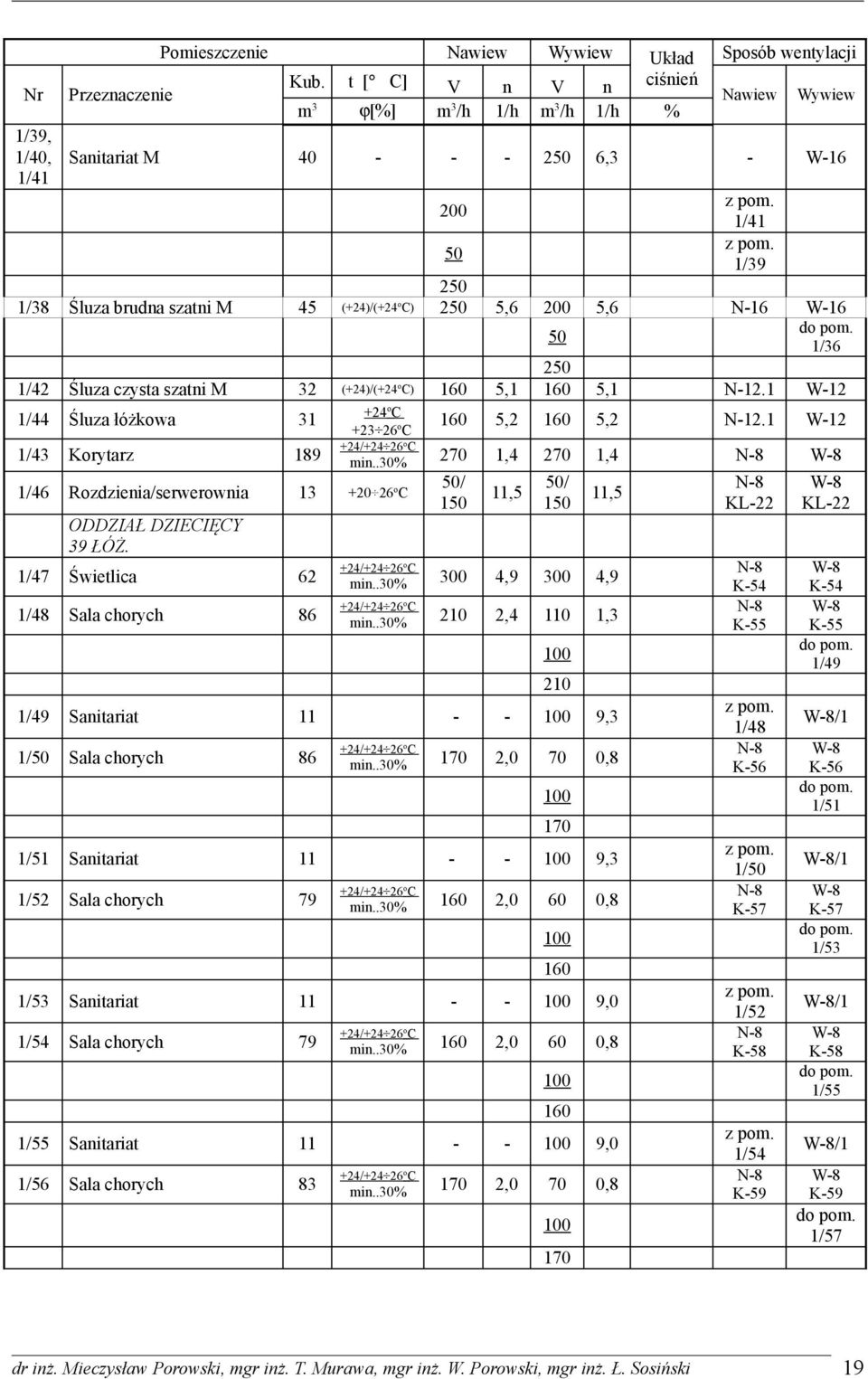

19 Pomieszczenie Nawiew Wywiew Układ Sposób wentylacji Nr Przeznaczenie Kub. t [ C] V n V n ciśnień m 3 ϕ[%] m 3 /h 1/h m 3 /h 1/h % Nawiew Wywiew 1/39, 1/40, Sanitariat M ,3 - W-16 1/ / / /38 Śluza brudna szatni M 45 (+24)/(+24 o C) 250 5, ,6 N-16 W / /42 Śluza czysta szatni M 32 (+24)/(+24 o C) 160 5, ,1 N-12.1 W /44 Śluza łóżkowa 31 C 160 5, ,2 N-12.1 W / /43 Korytarz 189 C min..30% 270 1, ,4 N-8 W-8 1/46 Rozdzienia/serwerownia o C ODDZIAŁ DZIECIĘCY 39 ŁÓŻ. 1/47 Świetlica 62 1/48 Sala chorych 86 50/ ,5 50/ ,5 min..30% 300 4, ,9 min..30% 210 2, ,3 1/49 Sanitariat ,3 1/50 Sala chorych min..30% 170 2,0 70 0,8 1/51 Sanitariat ,3 1/52 Sala chorych min..30% 160 2,0 60 0,8 1/53 Sanitariat ,0 1/54 Sala chorych min..30% 160 2,0 60 0,8 1/55 Sanitariat ,0 1/56 Sala chorych min..30% 170 2,0 70 0, N-8 KL-22 N-8 K-54 N-8 K-55 1/48 N-8 K-56 1/50 N-8 K-57 1/52 N-8 K-58 1/54 N-8 K-59 W-8 KL-22 W-8 K-54 W-8 K-55 1/49 W-8 K-56 1/51 W-8 K-57 1/53 W-8 K-58 1/55 W-8 K-59 1/57 dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. W. Porowski, mgr inż. Ł. Sosiński 19

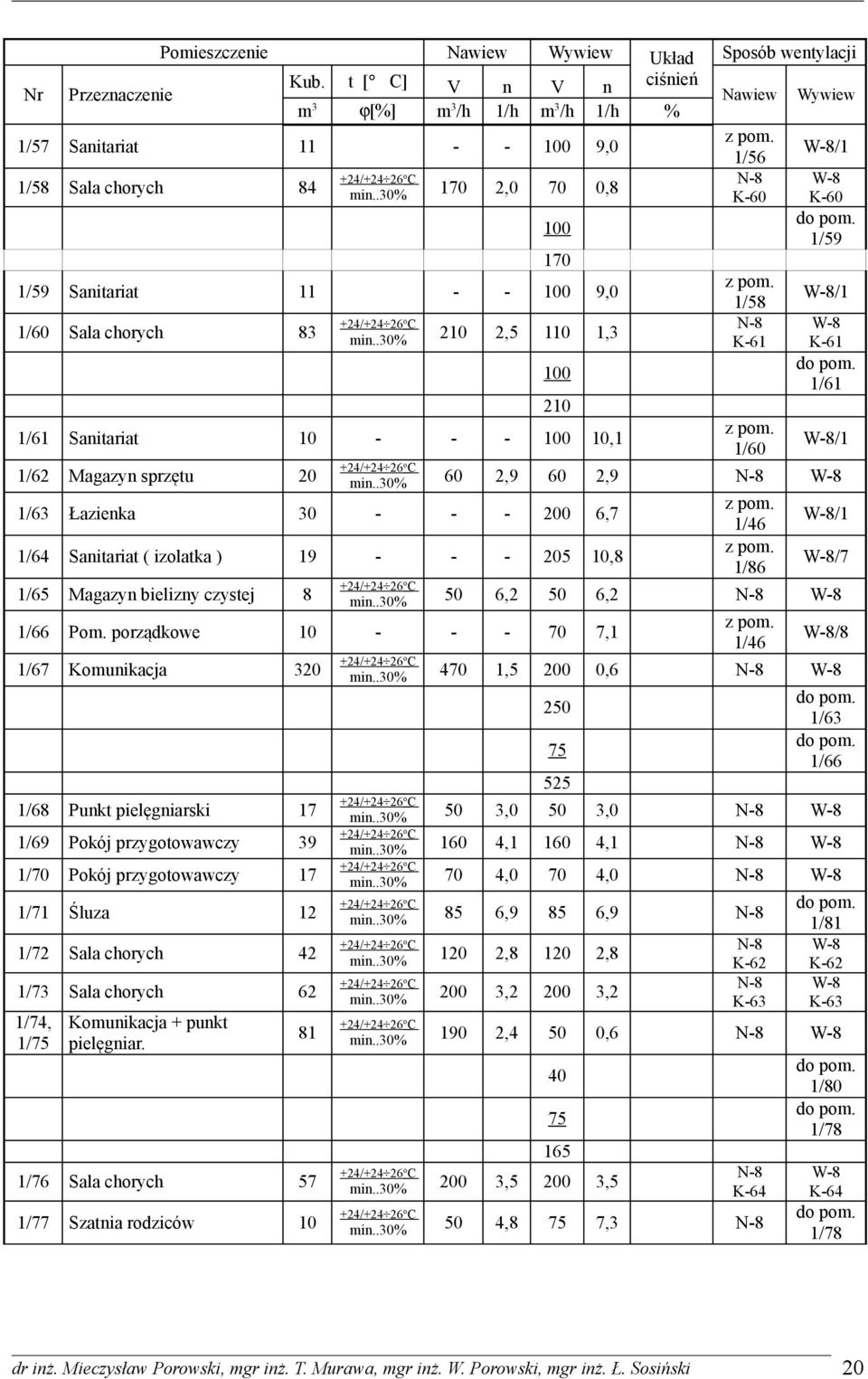

20 Pomieszczenie Nawiew Wywiew Układ Sposób wentylacji Nr Przeznaczenie Kub. t [ C] V n V n ciśnień m 3 ϕ[%] m 3 /h 1/h m 3 /h 1/h % Nawiew Wywiew 1/57 Sanitariat ,0 1/56 +24/ /58 Sala chorych 84 C N-8 W-8 min..30% 170 2,0 70 0,8 K-60 K / /59 Sanitariat ,0 1/58 +24/ /60 Sala chorych 83 C N-8 W-8 min..30% 210 2, ,3 K-61 K / /61 Sanitariat ,1 1/60 1/62 Magazyn sprzętu 20 min..30% 60 2,9 60 2,9 N-8 W-8 1/63 Łazienka ,7 1/46 1/64 Sanitariat ( izolatka ) ,8 1/86 W-8/7 1/65 Magazyn bielizny czystej 8 min..30% 50 6,2 50 6,2 N-8 W-8 1/66 Pom. porządkowe ,1 1/46 W-8/8 +24/ /67 Komunikacja 320 C min..30% 470 1, ,6 N-8 W-8 1/68 Punkt pielęgniarski 17 1/69 Pokój przygotowawczy 39 1/70 Pokój przygotowawczy 17 1/71 Śluza 12 1/72 Sala chorych 42 1/73 Sala chorych 62 1/74, 1/75 Komunikacja + punkt pielęgniar. 81 1/76 Sala chorych 57 1/77 Szatnia rodziców /63 1/66 min..30% 50 3,0 50 3,0 N-8 W-8 min..30% 160 4, ,1 N-8 W-8 min..30% 70 4,0 70 4,0 N-8 W-8 min..30% 85 6,9 85 6,9 N-8 min..30% 120 2, ,8 min..30% 200 3, ,2 N-8 K-62 N-8 K-63 1/81 W-8 K-62 W-8 K-63 min..30% 190 2,4 50 0,6 N-8 W min..30% 200 3, ,5 N-8 K-64 min..30% 50 4,8 75 7,3 N-8 1/80 1/78 W-8 K-64 1/78 dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. W. Porowski, mgr inż. Ł. Sosiński 20

21 Pomieszczenie Nawiew Wywiew Układ Sposób wentylacji Nr Przeznaczenie Kub. t [ C] V n V n ciśnień m 3 ϕ[%] m 3 /h 1/h m 3 /h 1/h % Nawiew Wywiew 1/78 Sanit. rodziców ,6 1/78 1/79 Sanitariat ,9 1/83 1/80 Pom. porządkowe ,9 1/74 W-8/8 1/81 Brudownik ,3 1/71 W-8/9 +24/ /82 Kuchnia oddziałowa 26 C min..30% 250 9, ,7 N-8 0 1/83 Sala chorych 60 1/84 Gabinet zabiegowy 45 min..30% 150 2,5 50 0, min..30% 190 4, ,2 N-8 K-65 N-8 K-66 W-8 K-65 1/79 1/85 Śluza 6 min..30% 30 4,8 30 4,8 N-8 W-8 +24/ /86 Izolatka 33 C N-8 min..30% 130 3, ,2 K-67 K /64 +24/ /87 Pokój lekarza 24 C N-8 W-8 min..30% 100 4, ,2 K-68 K-68 1/88 Rozdzielnia/serwerownia ,4 70 6,4 N-8 W-8 +24/ /90 Komunikacja 78 C min..30% 320 4,1 70 N-8 1/ / / / /91 Sanitariat ,5 1/90 1/92 Sanitariat ,6 1/90 1/93 Sanitariat ,1 1/90 +24/ /94 Pokój śniadań 26 C N-8 W-8 min..30% 150 5, ,7 K-69 K-69 1/95 Sanitariat ,6 1/ / /96 Sala chorych 46 C N-8 W-8 min..30% 120 2,6 20 0,4 K-70 K / /97 Sanitariat ,6 1/98 +24/ /98 Sala chorych 50 C N-8 W-8 min..30% 120 2,4 20 0,4 K-71 K / W-8 K-66 dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. W. Porowski, mgr inż. Ł. Sosiński 21

22 Pomieszczenie Nawiew Wywiew Układ Sposób wentylacji Kub. t [ C] ciśnień Nr Przeznaczenie V n V n Nawiew Wywiew m 3 ϕ[%] m 3 /h 1/h m 3 /h 1/h % 1/99 Sanitariat ,3 1/ / /100 Sala chorych 49 o C N-8 W-8 min..30% 120 2,5 20 0,4 K-72 K / Sala +24/ / /101 Sala chorych 62 o C 1/10 o 180 1/101 min..30% 180 chor 62 C 1 min..30% K-73 K-73 ych 100 1/ /102 Sanitariat ,0 1/104 1/103 Sanitariat ,0 1/104 Sala chorych 64 1/105 Sala chorych 62 min..30% 160 2,5 60 0, min..30% 160 2,6 60 1, /101 N-8 K-74 N-8 K-75 W-8 K-74 1/102 W-8 K-75 1/107 1/106 Magazyn 18 min..30% 60 3,4 60 3,4 N-8 W-8 1/107 Sanitariat ,8 1/105 1/108 Komunikacja 123 min..30% 180 1, ,5 N-8 W-8 +24/ /109 Gabinet USG 49 C N-8 W-8 min..30% 200 4, ,1 K-76 K-76 1/110 Magazyn bielizny brudnej ,7 1/ /111 Brudownik ,5 1/ /112 Magazyn bielizny czystej ,5 1/113 W-8 1/113 Komunikacja 121 1/114 Punkt pielęgniarski 21 min..30% 360 3,0 200 N /116 1/112 1/111 1/110 min..30% 50 2,4 50 2,4 N-8 W-8 1/115 Pokój przygotowawczy 26 min..30% 120 4, ,7 N-8 W-8 1/116 Sanitariat ,2 1/113 1/117 Sanitariat ,0 1/118 dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. W. Porowski, mgr inż. Ł. Sosiński 22

23 Pomieszczenie Nawiew Wywiew Układ Sposób wentylacji Kub. t [ C] ciśnień Nr Przeznaczenie V n V n Nawiew Wywiew m 3 ϕ[%] m 3 /h 1/h m 3 /h 1/h % +24/ /118 Sala chorych 68 o C N-8 W-8 min..30% 180 2,6 80 1,2 K-77, 78 K-77, / PIĘTRO ZAKŁAD IMPLANTÓW +20 2/01 Sekretariat 55 o C/ N-18 W , ,4 K-79, 80 K-79, /02 Pom. gospodarcze 32 o C/ 100 3, ,1 N-18 W-18/1 2/04 2/05 2/06 2/07 Pok. badań elektrofizologicznych Gabinet badań audiometrycznych Gabinet badań audiometrycznych Gabinet badań audiometrycznych /08 Pokój badań 81 2/09 Eksperymentalna kabina ciszy 105 2/10 Sala terapii grupowej 158 2/11 Pokój treningów komputerowych , , , , , , , , , , , , , , , ,7 N-18 K-81, 82 N-18 K-83 N-18 K-84 N-18 K-85 N-18 K-86,87 N-18 K N-18, K N-18 K N-18 K-99,100 W-18 K-81, 82 W-18 K-83 W-18 K-84 W-18 K-85 W-18 K-86,87 W-18 K W-18, K W-18 K W-18 K-99, /12 Pracownia naukowa 62 C/ 260 4, , /13 Magazyn 46 C/ 90 2,0 90 2,0 N-18 W-18 2/14 Sanitariat niepełn ,4 2/16a W-18/2 2/15 Sanitariat pac. M ,6 2/16a W-18/2 2/16 Sanitariat pac. K ,6 2/16a W-18/2 2/16a Komunikacja ,3 75 0,1 N /14 2/15 2/ /17 Pracownia naukowa 58 o C/ 260 4, ,5 N-18 W-18 K-101,102 K-101,102 2/18 Centrala klimatyzacyjna , ,0 N-18 W-18/ /19 Magazyn 65 o C/ 130 2, ,0 N-18 W /20 Biblioteka naukowa 99 o C/ 260 2, ,6 N-18 W-18 K-103,104 K-103, /21 Czytelnia naukowa 125 o C/ 300 2, ,4 N-18 W-18 K-105,106 K-105,106 N-18 W , ,1 K-107, K-107, Pomieszczenie Nawiew Wywiew Sposób wentylacji 2/22 Pracownia naukowa 54 dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. W. Porowski, mgr inż. Ł. Sosiński 23

24 Nr Przeznaczenie 2/23 Pracownia naukowa 62 Kub. t [ C] V n V n Układ ciśnień Nawiew Wywiew m 3 ϕ[%] m 3 /h 1/h m 3 /h 1/h % 250 4, ,0 N-18 K-109, 110 W-18 K-109, /25 Salka konferencyjna 140 o C/ , ,7 N-19 W-19 2/26 Centrala klimatyzacyjna , ,0 N-18 W-18/4 2/27 Rozdzielnia/serwerownia o C 2/28 Pokój śniadań 67 2/29 Centrum telefiting 127 2/29a Centrum telefiting 68 2/30 Sala terapii indywidualnej 59 2/31 Sala terapii indywidualnej 65 2/32 Komunikacja 839 2/33 Sala terapii indywidualnej 63 2/34 Pokój do fitingu 66 2/35 Sala terapii indywidualnej 59 2/36 Pokój do fitingu 68 2/37 Sala terapii indywidualnej 67 2/38 Pokój do fitingu / ,5 50/ , , , , , , , , , , ,1 N-18 KL-23 N-18 K-111, 112 N-18 K-113, 114 N-18 K-115, 116 N-18 K-117, 118 N-18 K-119, 120 W-18 KL-23 W-18 K-111, 112 W-18 K-113, 114 W-18 K-115, 116 W-18 K-117, 118 W-18 K-119, , ,9 N-18 W , , , , , , , , , , , ,4 N-18 K-121, 122 N-18 K-123, 124 N-18 K-125, 126 N-18 K-127, 128 N-18 K-129, 130 N-18 K-131, 132 2/14 2/15 2/16 W-18 K-121, 122 W-18 K-123, 124 W-18 K-125, 126 W-18 K-127, 128 W-18 K-129, 130 W-18 K-131, 132 2/40 Centrala klimatyzacyjna , ,1 N-20 W-20/4 N /41 Pokój hotelowy 51 o C/ 2/ ,5 80 1,6 K-133, K-133, dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. W. Porowski, mgr inż. Ł. Sosiński 24

25 Pomieszczenie Nawiew Wywiew Układ Sposób wentylacji Nr Przeznaczenie Kub. t [ C] V n V n ciśnień m 3 ϕ[%] m 3 /h 1/h m 3 /h 1/h % Nawiew Wywiew 180 2/42 Sanitariat ,8 2/41 W-20/3 2/43 Komunikacja , N-20 2/ / / / /45 Pokój hotelowy 92 N-20 W , ,3 K-135, K-135, / /44 Sanitariat ,2 W-20/3 2/46 Rozdzielnia/serwerownia o C 50/ ,5 50/ 150 2/48 Pom. porządkowe ,0 2/49 Sanitariat ,6 2/50 Sanitariat ,1 2/51 Administracja 44 2/52 Administracja 45 2/53 Administracja 76 2/54 Administracja 58 2/55 Administracja 79 2/56 Administracja 67 2/57 Administracja 98 2/58 Komunikacja , , , , , , , , , , , , , , ,0 2/45 N-20 KL-24 2/57 2/57 2/57 N-20 K-137, 138 N-20 K-139, 140 N-20 K-141, 142 N-20 K-143, 144 N-20 K-145, 146 N-20 K-147, 148 N-20 K W-20 KL-24 W-20/1 W-20/2 W-20/2 W-20 K-137, 138 W-20 K-139, 140 W-20 K-141, 142 W-20 K-143, 144 W-20 K-145, 146 W-20 K-147, 148 W-20 K , ,5 N-20 W-20 dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. W. Porowski, mgr inż. Ł. Sosiński 25

26 Pomieszczenie Nawiew Wywiew Układ Sposób wentylacji Nr Przeznaczenie Kub. t [ C] V n V n ciśnień m 3 ϕ[%] m 3 /h 1/h m 3 /h 1/h % Nawiew Wywiew 2/59 Archiwum 67 N-20 W , ,5 K-152 K-152 2/60 Administracja 100 N-20 W , ,9 K-153 K /61 Administracja , ,9 N-20 K W-20 K / - krotność wymian liczona do wysokości 4m 2 / - recyrkulacja 50% dopuszczona decyzją Państwowego Powiatowego Inspektora Sanitarnego w Pruszkowie Uwagi: 1º (+20 o C)/- - temperatura nawiewu dla zimy +20 o C / wynikowa temperatura w pomieszczeniu dla lata. 2º (+20 o C)/(+24 o C) - temperatura nawiewu dla zimy / temperatura nawiewu dla lata. 3º (+20 o C)/+23±26 o C - temperatura nawiewu dla zimy / temperatura w pomieszczeniu dla lata. 4º +20 o C / o C / 45-60% - temperatura w pomieszczeniu dla zimy / temperatura w pomieszczeniu dla lata / wilgotność względna w pomieszczeniu. 5º +24 o C / 35-55% - temperatura w pomieszczeniu / wilgotność względna w pomieszczeniu. 6º W pomieszczeniach wentylowanych mechanicznie lub klimatyzowanych z wyjątkiem pom. 0/81 atrium, straty ciepła w zimie pokrywa instalacja c.o. 7º K-, KL-, SZ-, KF-, - oznaczenia klimakonwektorów, belek chłodzących, szaf klimatyzacyjnych, klimatyzatorów split wg projektu instalacji wody lodowej punkt 1.1.3b Łączna ilość powietrza dla poszczególnych linii klimatyzacyjnych i wentylacyjnych wynosi: linia N-1/W / 5610 m³/h linia W-1/1 75 m 3 /h linia W-1/2 50 m³/h linia W-1/3 75 m³/h linia W-1/4 110 m³/h linia W-1/5 50 m³/h linia W-1/6 230 m³/h linia W-1/7 350 m 3 /h linia W-1/8 400 m³/h dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. W. Porowski, mgr inż. Ł. Sosiński 26

27 linia W-1/9 100 m³/h linia W-1/10 40 m³/h linia W-1/11 30 m³/h linia N-2/W / 1250 m³/h linia W-2/1 850 m 3 /h linia W-2/2 850 m³/h linia W-2/3 30 m³/h linia W-2/4 140 m³/h linia W-2/5 225 m³/h linia W-2/6 50 m³/h linia W-2/7 30 m 3 /h linia W-2/8 850 m³/h linia N-3/W / 1290 m³/h N-3/I 1000 m³/h N-3//II 380 m³/h linia W-3/1 75 m³/h linia W-3/2 30 m³/h linia W-3/3 20 m³/h linia W-3/4 125 m³/h linia N-4/W / 2350 m³/h linia N-5/W / 980 m³/h linia W-5/1 30 m 3 /h linia W-5/2 80 m³/h linia W-5/3 225 m³/h linia W-5/4 50 m³/h linia N-6/W / 2100 m³/h linia N-7/W / 4795 m³/h linia N-8/W / 6180 m³/h linia 4230 m 3 /h linia W-8/2 100 m³/h linia W-8/3 140 m³/h linia W-8/4 30 m³/h linia W-8/5 80 m³/h dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. W. Porowski, mgr inż. Ł. Sosiński 27

28 linia W-8/6 330 m³/h linia W-8/7 210 m 3 /h linia W-8/8 110 m³/h linia W-8/9 90 m³/h linia m³/h linia m³/h linia N-9/W / 5990 m³/h linia N-10/W / 3940 m³/h ( α=50% ) linia N-11/W / 3760 m³/h ( α=50% ) linia N-12/W / 6060 m³/h linia N m 3 /h linia N m 3 /h linia N m 3 /h linia W-12/1 300 m 3 /h linia W-12/2 50 m³/h linia W-12/3 175 m³/h linia N-13/W / 1350 m³/h Linia W-13/1 50 m³/h Linia W-13/2 250 m³/h linia N-14/W / 3640 m³/h ( α=50% ) linia N-15/W / 3610 m³/h ( α=50% ) linia N-16/W / 850 m³/h linia N-17/W / 7000 m³/h dla funkcji ogrzewania częściowa recyrkulacja linia N-18/W / 7550 m³/h linia W-18/1 100 m 3 /h linia W-18/2 250 m³/h linia W-18/3 100 m³/h linia W-18/4 140 m³/h linia N-19/W / 1500 m³/h linia N-20/W / 3250 m³/h linia W-20/1 50 m 3 /h linia W-20/2 175 m³/h dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. W. Porowski, mgr inż. Ł. Sosiński 28

29 linia W-20/3 180 m³/h linia W-20/4 140 m³/h linia W m³/h linia W m³/h Rozwiązanie projektowe Centrale wentylacyjne lub klimatyzacyjne zlokalizowane zostały w piwnicy budynku oraz na poddaszu. Czerpnie ścienne zlokalizowano na ścianie wschodniej elewacji oraz na dachu, wyrzut powietrza z central wentylacyjnych odbywa się poprzez centralną wyrzutnię zintegrowana z budynkiem technicznym, natomiast wyrzut powietrza z central zlokalizowanych na poddaszu odbywa się wyrzutniami dachowymi. Wywiewy z pojedynczych linii wentylacyjnych zlokalizowane są wyłącznie na dachu. Instalacja powietrzna między kondygnacjami prowadzona jest w pionowych szachtach, na poszczególnych kondygnacjach poziomo nad sufitami podwieszonymi. Struktury i parametry central obróbki powietrza zestawiono w tablicy 2. dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. W. Porowski, mgr inż. Ł. Sosiński 29

30 Tablica 2. Struktura i parametry central wentylacyjnych i klimatyzacyjnych Nr linii Nazwa linii Ilość powietrza Rodzaj Nagrzewnica odzysku Chłodnica Nagrzewnica Nr 1 2 nawilżacza ciepła [m 3 /h] Wydajność Nawilżacz Pobór mocy Moc el. silników wentylatorów Nawiew Wywiew Ilość stopni filtracji Nawiew Wywiew kw kw kw - kg/h kw - - Nawiew Wywiew kw Ne N-1 Magazyny, /W-1 archiwa glikolowy 46,1 38, ,5 6, ,0 N-2 Laboratorium /W-2 analityczne glikolowy 43,9 38, ,0 1, ,5 N-3 Laboratorium /W-3 bakteriologiczne glikolowy ,5 1, ,0 N-3/I ,8 10, N-3/II ,0 3, N-4 /W-4 N-5 /W-5 Laboratorium genetyczne strefa I Laboratorium genetyczne strefa II Pracownia kości skroniowej Szatnie, sanitariaty Oddziały szpitalne glikolowy 19,5 23, ,0 1, , glikolowy 9,2 12, ,2 1, ,3 N-6 /W glikolowy 9,3 28,3 7,2 NP ,54 1, ,6 N-7 /W krzyżowy 52,6 8, ,4 2, ,8 N-8 glikolowy /W-8 glikolowy 68,0 - - NP-6 60, ,0 3, ,0 N-8/ ,6 30, N-8/ ,5 65,1 23, W-8/I Wywiew z WC glikolowy , ,2 Σ 267,9 313,7 61,1 112,9 dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. W. Porowski, mgr inż. Ł. Sosiński 30

31 Nr linii Nazwa linii Ilość powietrza Rodzaj Nagrzewnica odzysku Chłodnica Nagrzewnica Nr 1 2 nawilżacza ciepła [m 3 /h] Wydajność Nawilżacz Pobór mocy Moc el. silników wentylatorów Nawiew Wywiew Ilość stopni filtracji Nawiew Wywiew kw kw kw - kg/h kw - - Nawiew Wywiew kw Moc el. silników N-9 Przychodnie Ilość powietrza Rodzaj reg Nagrzewnica 17,3 83,9 20, ,5 3, ,9 /W-9 przyszpitalne sorbcyjny odzysku Chłodnica Nagrzewnica Nawilżacz wentylatorów Nr Ilość stopni filtracji Ne Nr N-10 linii Sala Nazwa operacyjna, linii 1 2 nawilżacza ciepła Pobór [m 3 /h] 34,8 + Wydajność Nawiew Wywiew /W-10 przygotowanie glikolowy 60,4 21,5 NP-2 40 mocy 30,0 4,8 2, ,0 recyrkulacja pacjenta Nawiew Wywiew kw kw kw - kg/h kw - - Nawiew Wywiew kw N-11 Sala operacyjna, 28,9 + /W-11 przygotowanie glikolowy 53,9 20,5 NP ,0 4,6 2, ,8 N- recyrkulacja lekarza Zakład reg. 18 N-12 /W- Korytarz implantówczysty ,3 124,6 30, ,7 4, , glikolowy sorbcyjny ,1 3, ,1 /W N-12/1 Salka reg. - 35,3 40, /W- konferencyjna ,0 11, ,15 1, ,3 N-12/ sorbcyjny 19-15,5 18, N-12/3 N-20 Administracja reg ,4 5,4 52,2 9,7 12,9 2, ,2-1, ,7 - /W-20 N- sorbcyjny 13 /W- Korytarz brudny krzyżowy Σ 13,4 43,7 187,8 9,1 43, ,8 0, ,7 1,6 13 N-14 Sala operacyjna, 29,4 + /W-14 przygotowanie glikolowy recyrkulacja 52,2 19,9 NP ,0 4,3 2, ,2 N-15 /W-15 N-16 /W-16 N-17 /W-17 pacjenta Sala operacyjna, przygotowanie pacjenta i lek. Szatnie brudne, komunikacja Atrium glikolowy 31,3 + recyrkulacja 55,6 19,7 NP ,0 4,2 2, , krzyżowy 2,8 2, ,8 0, , recyrkula cja, reg. 34,5 46, ,0 4, ,0 sorbcyjny Σ 248,6 432,5 104,6 173,6 Ne dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. W. Porowski, mgr inż. Ł. Sosiński 31

32 Charakterystyka linii 1. Linia N-1/W-1, komunikacja, magazyny i archiwa funkcja wentylacja z normowaniem temperatury nawiewu odzysk ciepła wymiennik glikolowy filtracja nawiew G3 + F7 wywiew F7 rozdział powietrza nawiew góra wywiew góra w pomieszczeniach -1/66 i -1/67 pro morte - dla funkcji chłodzenia klimakonwektory KL-12 i KL-13, w pomieszczeniu -1/18 UPS dla funkcji chłodzenia klimatyzator freonowy KF-1, KF-2, w pomieszczeniu -1/84 archiwum - dla funkcji chłodzenia szafy klimatyzacyjne SZ-1, SZ-2, w pomieszczeniu -1/76 serwerownia dla funkcji chłodzenia klimatyzator precyzyjny KL-14, KL-15 w pomieszczeniu -1/03 magazyn leków, -1/04 pokój biurowy, -1/64 magazyn leków, -1/78a bank krwi, -1/104 odpady medyczne dla funkcji chłodzenia - klimakonwektory wentylatorowe KL-1, KL-2, KL-11, KL-16, KL Linia N-2/W-2 pracownia analityczna funkcja wentylacja z chłodzeniem odzysk ciepła wymiennik glikolowy filtracja nawiew F5 + F9 wywiew F5 rozdział powietrza nawiew góra wywiew góra w wybranych pomieszczeniach nagrzewnica strefowa kanałowa elektryczna, dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. W. Porowski, mgr inż. Ł. Sosiński 32

33 w pomieszczeniu -1/54 magazyn na odczynniki i -1/56 odpady medyczne - klimakonwektory wentylatorowe KL-9 i KL Linia N-3/W-3 pracownia bakteriologiczna funkcja wentylacja z chłodzeniem odzysk ciepła wymiennik glikolowy filtracja nawiew F5 + F9, dodatkowo w strefie N-3/I filtr H13 w nawiewniku wywiew F5, dodatkowo w strefie W-3/I filtr H13 w wywiewniku rozdział powietrza nawiew góra wywiew góra w wybranych pomieszczeniach nagrzewnica strefowa kanałowa elektryczna, w pomieszczeniu -1/52 odpady medyczne - klimakonwektor wentylatorowy KL Linia N-4/W-4 laboratorium genetyczne strefa I z zapleczem funkcja wentylacja z chłodzeniem odzysk ciepła wymiennik glikolowy filtracja nawiew F5 + F9, H13 w nawiewniku wywiew F5 rozdział powietrza nawiew góra wywiew góra w wybranych pomieszczeniach nagrzewnica strefowa kanałowa elektryczna 5. Linia N-5/W-5 laboratorium genetyczne strefa II z zapleczem funkcja wentylacja z chłodzeniem odzysk ciepła wymiennik glikolowy filtracja nawiew F5 + F9, wywiew F5, dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. W. Porowski, mgr inż. Ł. Sosiński 33

34 rozdział powietrza nawiew góra wywiew góra w wybranych pomieszczeniach nagrzewnica strefowa kanałowa elektryczna, w pomieszczeniu -1/13 magazyn głębokiego zamrażania, -1/14 sekretariat, -1/31 odpady medyczne, -1/33 magazyn próbek - klimakonwektory wentylatorowe KL-3 KL Linia N-6/W-6 pracownia kości skroniowej funkcja pełna klimatyzacja odzysk ciepła wymiennik glikolowy filtracja nawiew F5, F9 wywiew F5 rozdział powietrza nawiew góra wywiew góra 7. Linia N-7/W-7 szatnie, sanitariaty funkcja wentylacja z normowaniem temperatury nawiewu odzysk ciepła wymiennik krzyżowy filtracja nawiew F5 + F7 wywiew F7 rozdział powietrza nawiew góra wywiew góra 8. Linia N-8/W-8, oddziały szpitalne (oddział łóżkowy 42 łóżka; oddział dziecięcy) funkcja wentylacja z chłodzeniem oraz normowaniem minimalnej wilgotności względej (ϕ min = 30%) odzysk ciepła dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. W. Porowski, mgr inż. Ł. Sosiński 34

35 wymiennik glikolowy (wywiew z WC) wymiennik glikolowy (wywiew z sal chorych) filtracja nawiew F5 + F9 wywiew F5 rozdział powietrza nawiew góra wywiew góra 9. Linia N-9/W-9 przychodnie przyszpitalne funkcja wentylacja z chłodzeniem odzysk ciepła wymiennik rotacyjny filtracja nawiew F5 + F9 wywiew F7 rozdział powietrza nawiew góra wywiew góra 10. Linia N-10/W-10 sala operacyjna, przygotowanie pacjenta funkcja pełna klimatyzacja odzysk ciepła wymiennik glikolowy + recyrkulacja 50% filtracja nawiew F5 + F9 + H13/H14 w nawiewniku wywiew F5 rozdział powietrza - sala operacyjna 80% - dół, 20% - góra, - pozostałe - góra w wybranych pomieszczeniach nagrzewnica strefowa kanałowa elektryczna - 1 szt. 11. Linia N-11/W-11 sala operacyjna, przygotowanie lekarzy funkcja pełna klimatyzacja dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. W. Porowski, mgr inż. Ł. Sosiński 35

36 odzysk ciepła wymiennik glikolowy + recyrkulacja 50% filtracja nawiew F5 + F9 + H13/H14 w nawiewniku wywiew F5 rozdział powietrza - sala operacyjna 80% - dół, 20% - góra, - pozostałe - góra w wybranych pomieszczeniach nagrzewnica strefowa kanałowa elektryczna - 1 szt. 12. Linia N-12/W-12 korytarz czysty, magazyn leków, śluzy, instrumentarium funkcja strefa I - wentylacja z chłodzeniem strefa II - wentylacja z chłodzeniem strefa III - wentylacja z chłodzeniem odzysk ciepła wymiennik glikolowy filtracja nawiew F5 + F9 wywiew F7 rozdział powietrza nawiew góra wywiew góra, w wybranych pomieszczeniach nagrzewnica strefowa kanałowa elektryczna 13. Linia N-13/W-13 korytarz brudny funkcja wentylacja z chłodzeniem odzysk ciepła wymiennik glikolowy filtracja nawiew F7 + F9 wywiew F7 rozdział powietrza nawiew góra wywiew góra, dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. W. Porowski, mgr inż. Ł. Sosiński 36

37 w pomieszczeniu 1/04 magazyn odpadów medycznych - dla funkcji chłodzenia klimakonwektor wentylatorowy KL-18 dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. W. Porowski, mgr inż. Ł. Sosiński 37

38 14. Linia N-14/W-14 sala operacyjna, przygotowanie pacjenta funkcja pełna klimatyzacja odzysk ciepła wymiennik glikolowy + recyrkulacja 50% filtracja nawiew F5, F9, H13/H14 w nawiewniku wywiew F5 rozdział powietrza - sala operacyjna 80% - dół, 20% - góra, - pozostałe - góra w wybranych pomieszczeniach nagrzewnica strefowa kanałowa elektryczna. 15. Linia N-15/W-15 sala operacyjna, przygotowanie pacjenta i lekarza funkcja pełna klimatyzacja odzysk ciepła wymiennik glikolowy + recyrkulacja 50% filtracja nawiew F5, F9, H13/H14 w nawiewniku wywiew F5 rozdział powietrza - sala operacyjna 80% - dół, 20% - góra, - pozostałe - góra w wybranych pomieszczeniach nagrzewnica strefowa kanałowa elektryczna 16. Linia N-16/W-16 szatnie brudne i komunikacja funkcja wentylacja z normowaniem temperatury nawiewu odzysk ciepła wymiennik krzyżowy filtracja nawiew F7 + F9 wywiew F7 rozdział powietrza nawiew góra wywiew góra, dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. W. Porowski, mgr inż. Ł. Sosiński 38

39 17. Linia N-17/W-17 atrium funkcja wentylacja z chłodzeniem odzysk ciepła wymiennik rotacyjny, recyrkulacja ( dla funkcji ogrzewania ) filtracja nawiew F7 wywiew F7 rozdział powietrza nawiew góra wywiew góra, 18. Linia N-18/W-18 zakład implantów funkcja wentylacja z chłodzeniem odzysk ciepła wymiennik rotacyjny filtracja nawiew F5 + F9 wywiew F7 rozdział powietrza nawiew góra wywiew góra, 19. Linia N-19/W-19 sala konferencyjna funkcja wentylacja z chłodzeniem odzysk ciepła wymiennik rotacyjny filtracja nawiew F7 wywiew F7 rozdział powietrza nawiew góra wywiew góra, dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. W. Porowski, mgr inż. Ł. Sosiński 39

40 20. Linia N-20/W-20 administracja funkcja wentylacja z chłodzeniem odzysk ciepła wymiennik rotacyjny filtracja nawiew F7 wywiew F7 rozdział powietrza nawiew góra wywiew góra, UWAGI: 1. Wszystkie centrale wyposażone są w chłodnice, zasilanie chłodnic poprzez zawór regulacyjny lub moduł pompowo-regulacyjny. 2. Wybrane centrale wentylacyjne posiadają nagrzewnice wtórne (letnie). Zasilanie nagrzewnic wtórnych poprzez zawór trójdrogowy. 3. Zasilanie nagrzewnic pierwotnych (zimowych) poprzez moduł pompowo-regulacyjny. 4. Wszystkie linie wentylacyjne zostaną wyposażone w tłumiki akustyczne na odcinku centrala pomieszczenie, centrala czerpnia oraz centrala wyrzutnia. Dobór tłumików na etapie projektu wykonawczego. 5. Pomieszczenia wentylatorowni zostaną dodatkowo wyizolowane akustycznie branża architektoniczna i konstrukcyjna. dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. W. Porowski, mgr inż. Ł. Sosiński 40
