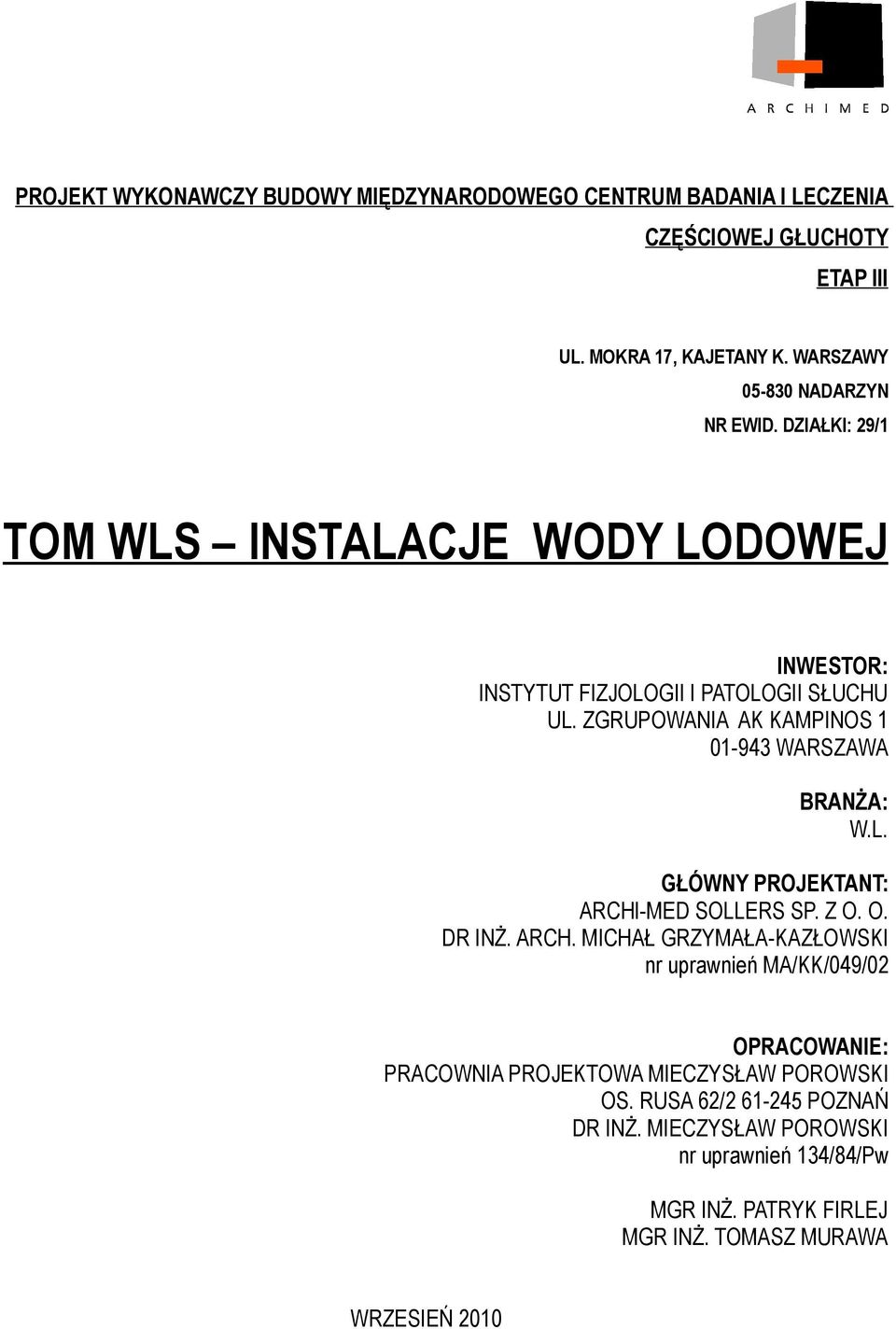

1 PROJEKT WYKONAWCZY BUDOWY MIĘDZYNARODOWEGO CENTRUM BADANIA I LECZENIA CZĘŚCIOWEJ GŁUCHOTY ETAP III UL. MOKRA 17, KAJETANY K. WARSZAWY NADARZYN NR EWID. DZIAŁKI: 29/1 TOM WLS INSTALACJE WODY LODOWEJ INWESTOR: INSTYTUT FIZJOLOGII I PATOLOGII SŁUCHU UL. ZGRUPOWANIA AK KAMPINOS WARSZAWA BRANŻA: W.L. GŁÓWNY PROJEKTANT: ARCHI-MED SOLLERS SP. Z O. O. DR INŻ. ARCH. MICHAŁ GRZYMAŁA-KAZŁOWSKI nr uprawnień MA/KK/049/02 OPRACOWANIE: PRACOWNIA PROJEKTOWA MIECZYSŁAW POROWSKI OS. RUSA 62/ POZNAŃ DR INŻ. MIECZYSŁAW POROWSKI nr uprawnień 134/84/Pw MGR INŻ. PATRYK FIRLEJ MGR INŻ. TOMASZ MURAWA WRZESIEŃ 2010

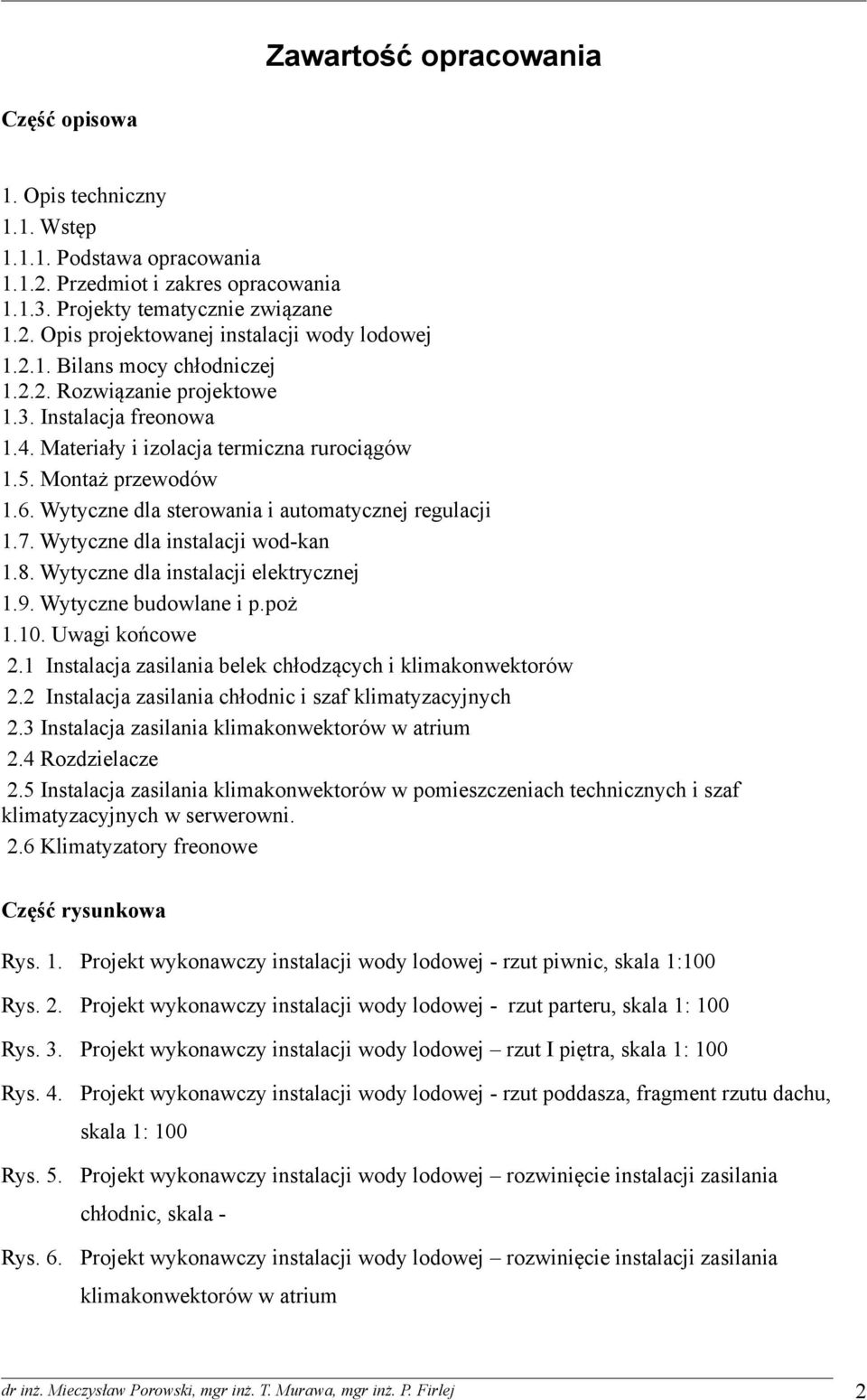

2 Zawartość opracowania Część opisowa 1. Opis techniczny 1.1. Wstęp Podstawa opracowania Przedmiot i zakres opracowania Projekty tematycznie związane 1.2. Opis projektowanej instalacji wody lodowej Bilans mocy chłodniczej Rozwiązanie projektowe 1.3. Instalacja freonowa 1.4. Materiały i izolacja termiczna rurociągów 1.5. Montaż przewodów 1.6. Wytyczne dla sterowania i automatycznej regulacji 1.7. Wytyczne dla instalacji wod-kan 1.8. Wytyczne dla instalacji elektrycznej 1.9. Wytyczne budowlane i p.poż Uwagi końcowe 2.1 Instalacja zasilania belek chłodzących i klimakonwektorów 2.2 Instalacja zasilania chłodnic i szaf klimatyzacyjnych 2.3 Instalacja zasilania klimakonwektorów w atrium 2.4 Rozdzielacze 2.5 Instalacja zasilania klimakonwektorów w pomieszczeniach technicznych i szaf klimatyzacyjnych w serwerowni. 2.6 Klimatyzatory freonowe Część rysunkowa Rys. 1. Projekt wykonawczy instalacji wody lodowej - rzut piwnic, skala 1:100 Rys. 2. Projekt wykonawczy instalacji wody lodowej - rzut parteru, skala 1: 100 Rys. 3. Projekt wykonawczy instalacji wody lodowej rzut I piętra, skala 1: 100 Rys. 4. Rys. 5. Rys. 6. Projekt wykonawczy instalacji wody lodowej - rzut poddasza, fragment rzutu dachu, skala 1: 100 Projekt wykonawczy instalacji wody lodowej rozwinięcie instalacji zasilania chłodnic, skala - Projekt wykonawczy instalacji wody lodowej rozwinięcie instalacji zasilania klimakonwektorów w atrium dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. P. Firlej 2

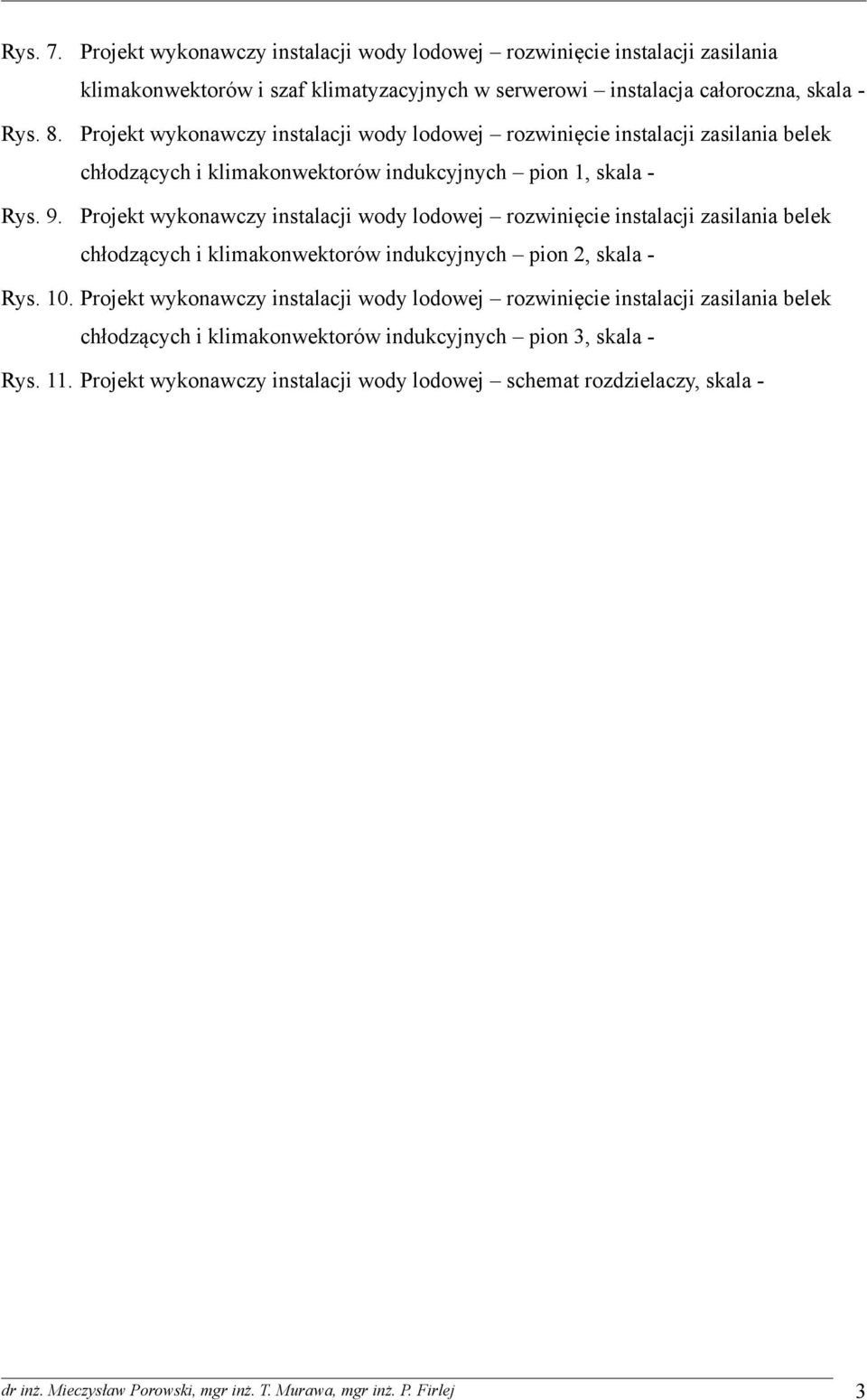

3 Rys. 7. Rys. 8. Rys. 9. Projekt wykonawczy instalacji wody lodowej rozwinięcie instalacji zasilania klimakonwektorów i szaf klimatyzacyjnych w serwerowi instalacja całoroczna, skala - Projekt wykonawczy instalacji wody lodowej rozwinięcie instalacji zasilania belek chłodzących i klimakonwektorów indukcyjnych pion 1, skala - Projekt wykonawczy instalacji wody lodowej rozwinięcie instalacji zasilania belek chłodzących i klimakonwektorów indukcyjnych pion 2, skala - Rys. 10. Projekt wykonawczy instalacji wody lodowej rozwinięcie instalacji zasilania belek chłodzących i klimakonwektorów indukcyjnych pion 3, skala - Rys. 11. Projekt wykonawczy instalacji wody lodowej schemat rozdzielaczy, skala - dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. P. Firlej 3

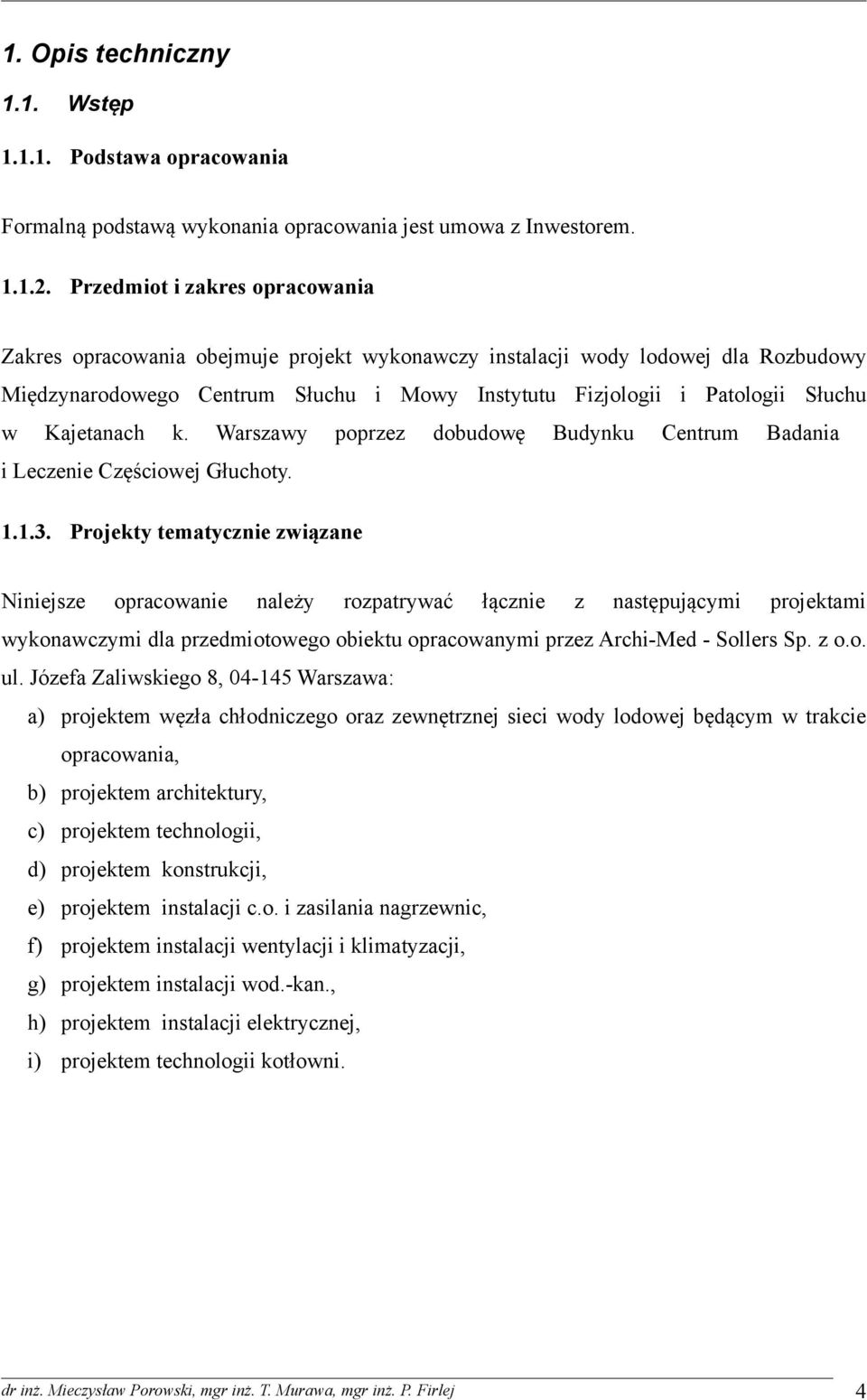

4 1. Opis techniczny 1.1. Wstęp Podstawa opracowania Formalną podstawą wykonania opracowania jest umowa z Inwestorem Przedmiot i zakres opracowania Zakres opracowania obejmuje projekt wykonawczy instalacji wody lodowej dla Rozbudowy Międzynarodowego Centrum Słuchu i Mowy Instytutu Fizjologii i Patologii Słuchu w Kajetanach k. Warszawy poprzez dobudowę Budynku Centrum Badania i Leczenie Częściowej Głuchoty Projekty tematycznie związane Niniejsze opracowanie należy rozpatrywać łącznie z następującymi projektami wykonawczymi dla przedmiotowego obiektu opracowanymi przez Archi-Med - Sollers Sp. z ul. Józefa Zaliwskiego 8, Warszawa: a) projektem węzła chłodniczego oraz zewnętrznej sieci wody lodowej będącym w trakcie opracowania, b) projektem architektury, c) projektem technologii, d) projektem konstrukcji, e) projektem instalacji c.o. i zasilania nagrzewnic, f) projektem instalacji wentylacji i klimatyzacji, g) projektem instalacji wod.-kan., h) projektem instalacji elektrycznej, i) projektem technologii kotłowni. dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. P. Firlej 4

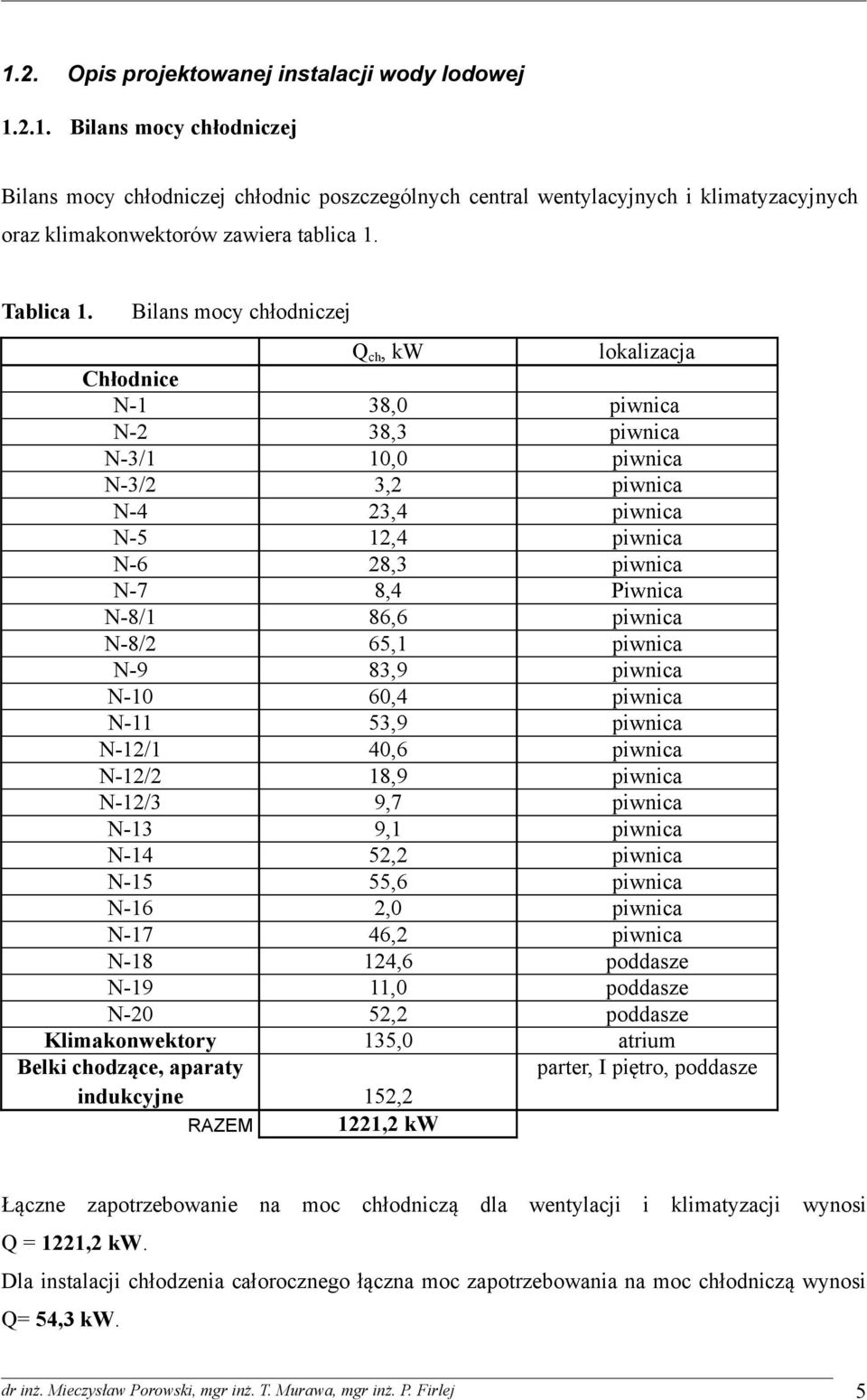

5 1.2. Opis projektowanej instalacji wody lodowej Bilans mocy chłodniczej Bilans mocy chłodniczej chłodnic poszczególnych central wentylacyjnych i klimatyzacyjnych oraz klimakonwektorów zawiera tablica 1. Tablica 1. Bilans mocy chłodniczej Q ch, kw lokalizacja Chłodnice N-1 38,0 piwnica N-2 38,3 piwnica N-3/1 10,0 piwnica N-3/2 3,2 piwnica N-4 23,4 piwnica N-5 12,4 piwnica N-6 28,3 piwnica N-7 8,4 Piwnica N-8/1 86,6 piwnica N-8/2 65,1 piwnica N-9 83,9 piwnica N-10 60,4 piwnica N-11 53,9 piwnica N-12/1 40,6 piwnica N-12/2 18,9 piwnica N-12/3 9,7 piwnica N-13 9,1 piwnica N-14 52,2 piwnica N-15 55,6 piwnica N-16 2,0 piwnica N-17 46,2 piwnica N ,6 poddasze N-19 11,0 poddasze N-20 52,2 poddasze Klimakonwektory 135,0 atrium Belki chodzące, aparaty parter, I piętro, poddasze indukcyjne 152,2 RAZEM 1221,2 kw Łączne zapotrzebowanie na moc chłodniczą dla wentylacji i klimatyzacji wynosi Q = 1221,2 kw. Dla instalacji chłodzenia całorocznego łączna moc zapotrzebowania na moc chłodniczą wynosi Q= 54,3 kw. dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. P. Firlej 5

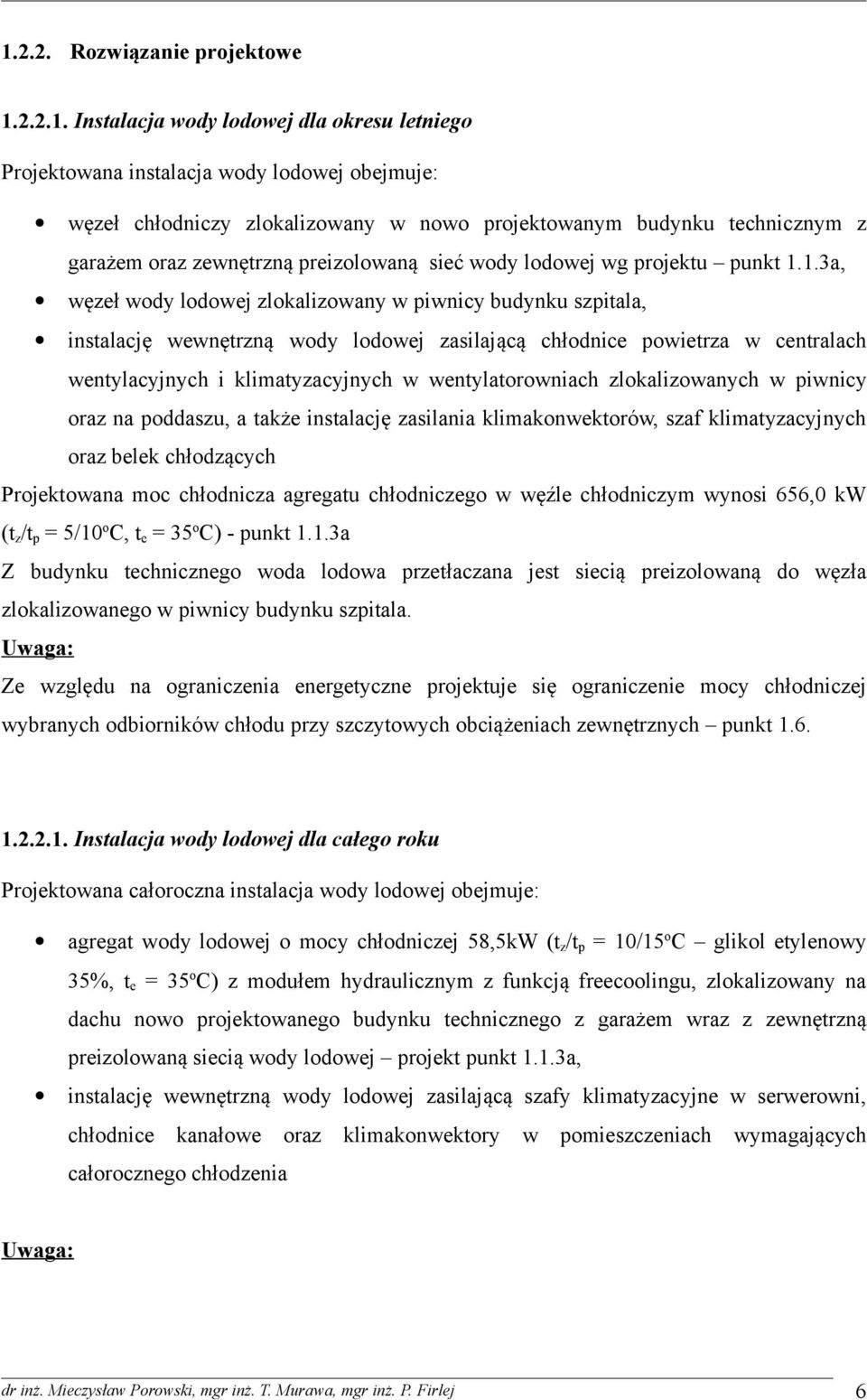

6 Rozwiązanie projektowe Instalacja wody lodowej dla okresu letniego Projektowana instalacja wody lodowej obejmuje: węzeł chłodniczy zlokalizowany w nowo projektowanym budynku technicznym z garażem oraz zewnętrzną preizolowaną sieć wody lodowej wg projektu punkt 1.1.3a, węzeł wody lodowej zlokalizowany w piwnicy budynku szpitala, instalację wewnętrzną wody lodowej zasilającą chłodnice powietrza w centralach wentylacyjnych i klimatyzacyjnych w wentylatorowniach zlokalizowanych w piwnicy oraz na poddaszu, a także instalację zasilania klimakonwektorów, szaf klimatyzacyjnych oraz belek chłodzących Projektowana moc chłodnicza agregatu chłodniczego w węźle chłodniczym wynosi 656,0 kw (t z /t p = 5/10 o C, t e = 35 o C) - punkt 1.1.3a Z budynku technicznego woda lodowa przetłaczana jest siecią preizolowaną do węzła zlokalizowanego w piwnicy budynku szpitala. Uwaga: Ze względu na ograniczenia energetyczne projektuje się ograniczenie mocy chłodniczej wybranych odbiorników chłodu przy szczytowych obciążeniach zewnętrznych punkt Instalacja wody lodowej dla całego roku Projektowana całoroczna instalacja wody lodowej obejmuje: agregat wody lodowej o mocy chłodniczej 58,5kW (t z /t p = 10/15 o C glikol etylenowy 35%, t e = 35 o C) z modułem hydraulicznym z funkcją freecoolingu, zlokalizowany na dachu nowo projektowanego budynku technicznego z garażem wraz z zewnętrzną preizolowaną siecią wody lodowej projekt punkt 1.1.3a, instalację wewnętrzną wody lodowej zasilającą szafy klimatyzacyjne w serwerowni, chłodnice kanałowe oraz klimakonwektory w pomieszczeniach wymagających całorocznego chłodzenia Uwaga: dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. P. Firlej 6

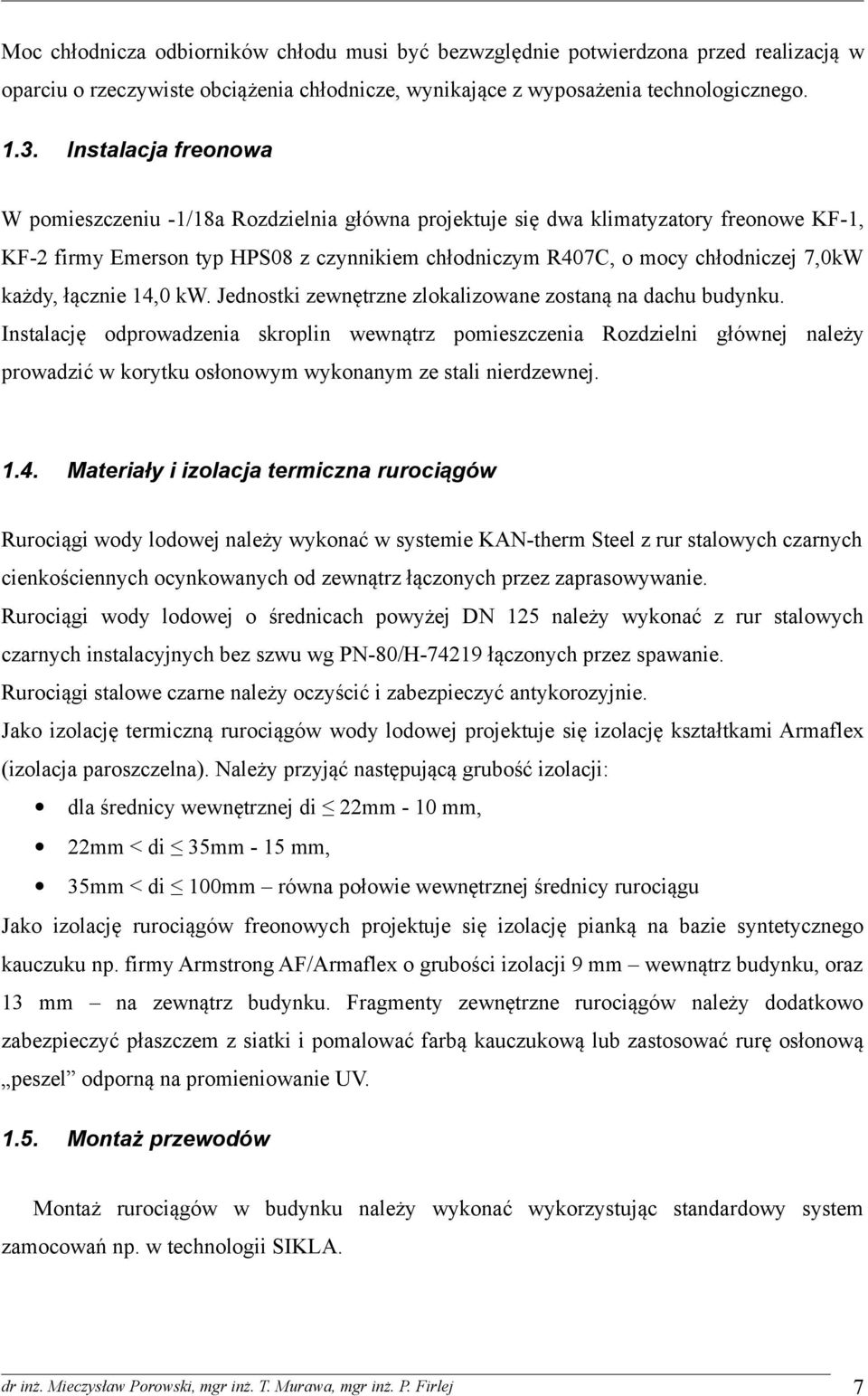

7 Moc chłodnicza odbiorników chłodu musi być bezwzględnie potwierdzona przed realizacją w oparciu o rzeczywiste obciążenia chłodnicze, wynikające z wyposażenia technologicznego Instalacja freonowa W pomieszczeniu -1/18a Rozdzielnia główna projektuje się dwa klimatyzatory freonowe KF-1, KF-2 firmy Emerson typ HPS08 z czynnikiem chłodniczym R407C, o mocy chłodniczej 7,0kW każdy, łącznie 14,0 kw. Jednostki zewnętrzne zlokalizowane zostaną na dachu budynku. Instalację odprowadzenia skroplin wewnątrz pomieszczenia Rozdzielni głównej należy prowadzić w korytku osłonowym wykonanym ze stali nierdzewnej Materiały i izolacja termiczna rurociągów Rurociągi wody lodowej należy wykonać w systemie KAN-therm Steel z rur stalowych czarnych cienkościennych ocynkowanych od zewnątrz łączonych przez zaprasowywanie. Rurociągi wody lodowej o średnicach powyżej DN 125 należy wykonać z rur stalowych czarnych instalacyjnych bez szwu wg PN-80/H łączonych przez spawanie. Rurociągi stalowe czarne należy oczyścić i zabezpieczyć antykorozyjnie. Jako izolację termiczną rurociągów wody lodowej projektuje się izolację kształtkami Armaflex (izolacja paroszczelna). Należy przyjąć następującą grubość izolacji: dla średnicy wewnętrznej di 22mm - 10 mm, 22mm < di 35mm - 15 mm, 35mm < di 100mm równa połowie wewnętrznej średnicy rurociągu Jako izolację rurociągów freonowych projektuje się izolację pianką na bazie syntetycznego kauczuku np. firmy Armstrong AF/Armaflex o grubości izolacji 9 mm wewnątrz budynku, oraz 13 mm na zewnątrz budynku. Fragmenty zewnętrzne rurociągów należy dodatkowo zabezpieczyć płaszczem z siatki i pomalować farbą kauczukową lub zastosować rurę osłonową peszel odporną na promieniowanie UV Montaż przewodów Montaż rurociągów w budynku należy wykonać wykorzystując standardowy system zamocowań np. w technologii SIKLA. dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. P. Firlej 7

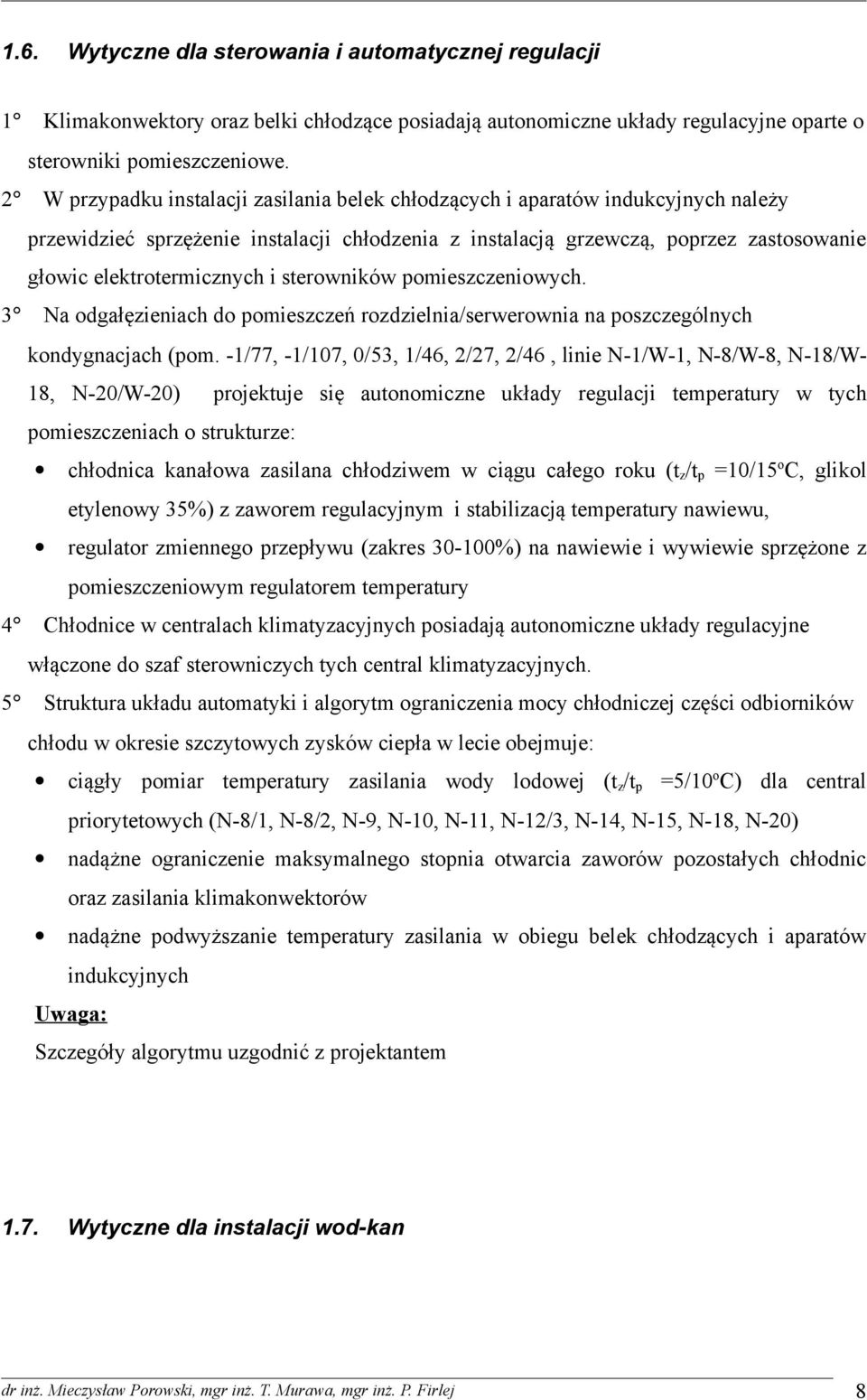

8 1.6. Wytyczne dla sterowania i automatycznej regulacji 1 Klimakonwektory oraz belki chłodzące posiadają autonomiczne układy regulacyjne oparte o sterowniki pomieszczeniowe. 2 W przypadku instalacji zasilania belek chłodzących i aparatów indukcyjnych należy przewidzieć sprzężenie instalacji chłodzenia z instalacją grzewczą, poprzez zastosowanie głowic elektrotermicznych i sterowników pomieszczeniowych. 3 Na odgałęzieniach do pomieszczeń rozdzielnia/serwerownia na poszczególnych kondygnacjach (pom. -1/77, -1/107, 0/53, 1/46, 2/27, 2/46, linie N-1/W-1, N-8/W-8, N-18/W- 18, N-20/W-20) projektuje się autonomiczne układy regulacji temperatury w tych pomieszczeniach o strukturze: chłodnica kanałowa zasilana chłodziwem w ciągu całego roku (t z /t p =10/15 o C, glikol etylenowy 35%) z zaworem regulacyjnym i stabilizacją temperatury nawiewu, regulator zmiennego przepływu (zakres %) na nawiewie i wywiewie sprzężone z pomieszczeniowym regulatorem temperatury 4 Chłodnice w centralach klimatyzacyjnych posiadają autonomiczne układy regulacyjne włączone do szaf sterowniczych tych central klimatyzacyjnych. 5 Struktura układu automatyki i algorytm ograniczenia mocy chłodniczej części odbiorników chłodu w okresie szczytowych zysków ciepła w lecie obejmuje: ciągły pomiar temperatury zasilania wody lodowej (t z /t p =5/10 o C) dla central priorytetowych (N-8/1, N-8/2, N-9, N-10, N-11, N-12/3, N-14, N-15, N-18, N-20) nadążne ograniczenie maksymalnego stopnia otwarcia zaworów pozostałych chłodnic oraz zasilania klimakonwektorów nadążne podwyższanie temperatury zasilania w obiegu belek chłodzących i aparatów indukcyjnych Uwaga: Szczegóły algorytmu uzgodnić z projektantem 1.7. Wytyczne dla instalacji wod-kan dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. P. Firlej 8

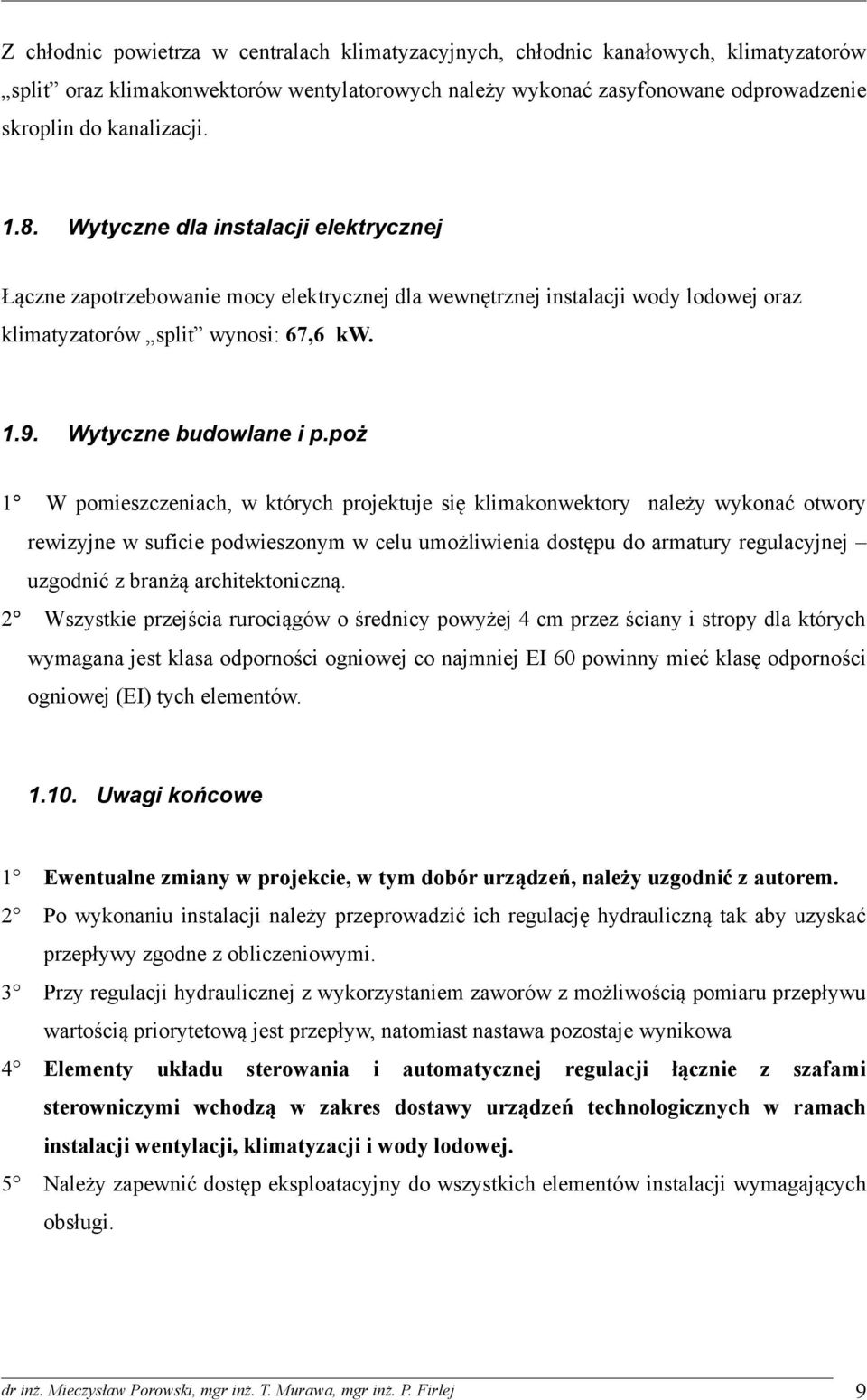

9 Z chłodnic powietrza w centralach klimatyzacyjnych, chłodnic kanałowych, klimatyzatorów split oraz klimakonwektorów wentylatorowych należy wykonać zasyfonowane odprowadzenie skroplin do kanalizacji Wytyczne dla instalacji elektrycznej Łączne zapotrzebowanie mocy elektrycznej dla wewnętrznej instalacji wody lodowej oraz klimatyzatorów split wynosi: 67,6 kw Wytyczne budowlane i p.poż 1 W pomieszczeniach, w których projektuje się klimakonwektory należy wykonać otwory rewizyjne w suficie podwieszonym w celu umożliwienia dostępu do armatury regulacyjnej uzgodnić z branżą architektoniczną. 2 Wszystkie przejścia rurociągów o średnicy powyżej 4 cm przez ściany i stropy dla których wymagana jest klasa odporności ogniowej co najmniej EI 60 powinny mieć klasę odporności ogniowej (EI) tych elementów Uwagi końcowe 1 Ewentualne zmiany w projekcie, w tym dobór urządzeń, należy uzgodnić z autorem. 2 Po wykonaniu instalacji należy przeprowadzić ich regulację hydrauliczną tak aby uzyskać przepływy zgodne z obliczeniowymi. 3 Przy regulacji hydraulicznej z wykorzystaniem zaworów z możliwością pomiaru przepływu wartością priorytetową jest przepływ, natomiast nastawa pozostaje wynikowa 4 Elementy układu sterowania i automatycznej regulacji łącznie z szafami sterowniczymi wchodzą w zakres dostawy urządzeń technologicznych w ramach instalacji wentylacji, klimatyzacji i wody lodowej. 5 Należy zapewnić dostęp eksploatacyjny do wszystkich elementów instalacji wymagających obsługi. dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. P. Firlej 9

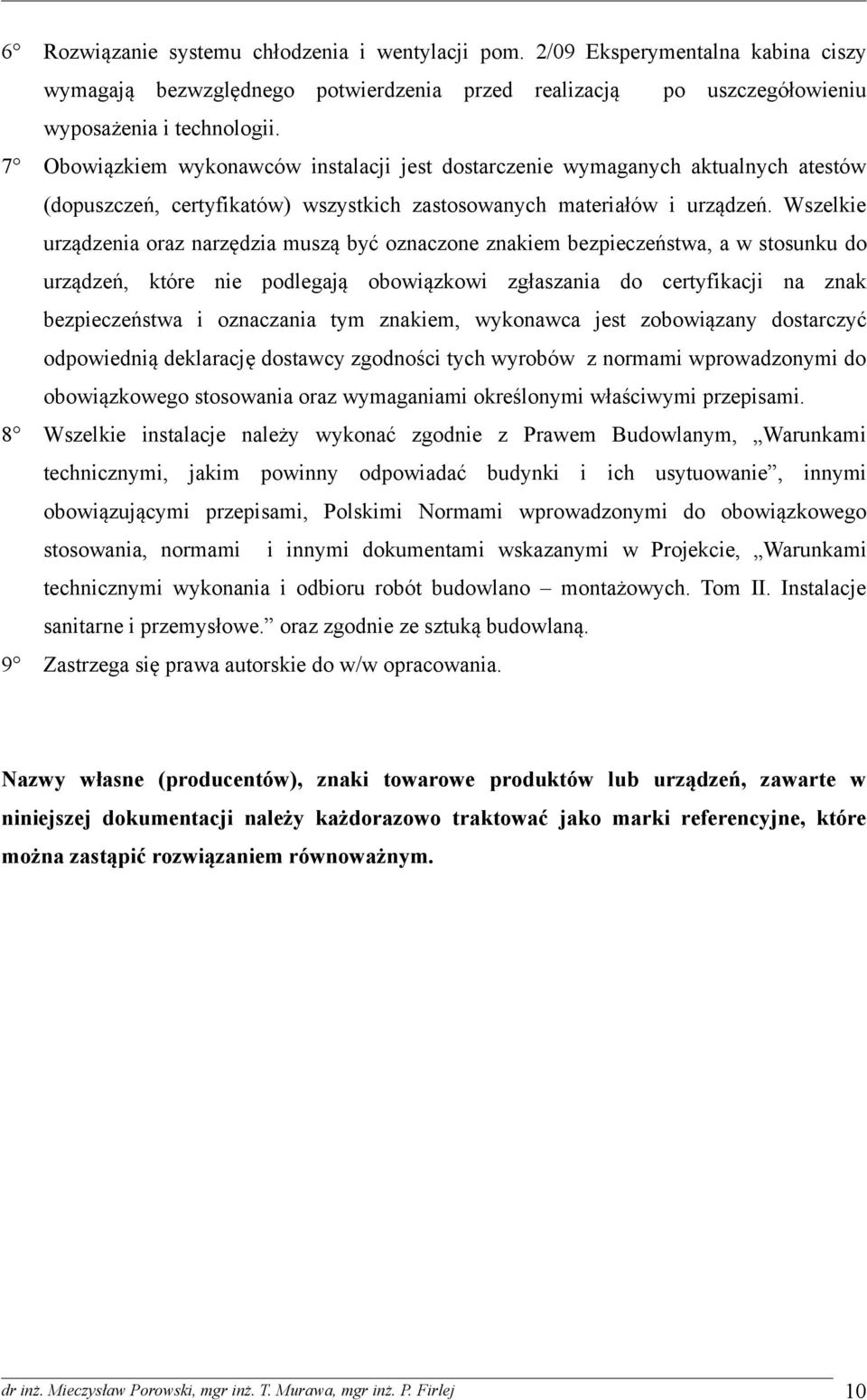

10 6 Rozwiązanie systemu chłodzenia i wentylacji pom. 2/09 Eksperymentalna kabina ciszy wymagają bezwzględnego potwierdzenia przed realizacją po uszczegółowieniu wyposażenia i technologii. 7 Obowiązkiem wykonawców instalacji jest dostarczenie wymaganych aktualnych atestów (dopuszczeń, certyfikatów) wszystkich zastosowanych materiałów i urządzeń. Wszelkie urządzenia oraz narzędzia muszą być oznaczone znakiem bezpieczeństwa, a w stosunku do urządzeń, które nie podlegają obowiązkowi zgłaszania do certyfikacji na znak bezpieczeństwa i oznaczania tym znakiem, wykonawca jest zobowiązany dostarczyć odpowiednią deklarację dostawcy zgodności tych wyrobów z normami wprowadzonymi do obowiązkowego stosowania oraz wymaganiami określonymi właściwymi przepisami. 8 Wszelkie instalacje należy wykonać zgodnie z Prawem Budowlanym, Warunkami technicznymi, jakim powinny odpowiadać budynki i ich usytuowanie, innymi obowiązującymi przepisami, Polskimi Normami wprowadzonymi do obowiązkowego stosowania, normami i innymi dokumentami wskazanymi w Projekcie, Warunkami technicznymi wykonania i odbioru robót budowlano montażowych. Tom II. Instalacje sanitarne i przemysłowe. oraz zgodnie ze sztuką budowlaną. 9 Zastrzega się prawa autorskie do w/w opracowania. Nazwy własne (producentów), znaki towarowe produktów lub urządzeń, zawarte w niniejszej dokumentacji należy każdorazowo traktować jako marki referencyjne, które można zastąpić rozwiązaniem równoważnym. dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. P. Firlej 10

11 1. Zestawienie urządzeń i materiałów 2.1 Instalacja zasilania belek chłodzących i klimakonwektorów Poz Ilość szt. Nazwa Uwagi PARTER 1 0/01 Gabinet zabiegowy K1 1 Belka chłodząca firmy Swegon lub typ Biscay VF, długość L=2992mm konfiguracja dysz : 5H/5H 2 króćce przyłączeniowe powietrzne wariant podłączenia OH Q W =1,55 kw, Q P =0,67 kw, t p =24 o C,φ=50%, t z /t p = 14/17 o C, L p (A) = 30,0 db (A) Swegon Sp. z lub ul. Owocowa Tarnowo Podgórne tel.(061) fax (061) Zawór kulowy Dn25 1 Filtr siatkowy Dn25 1 Zawór regulacyjny firmy typ AB-QM Dn 20 z króćcami Sp. z ul. Chrzanowska Grodzisk Mazowiecki tel.(022) fax (022) Przedstawiciel p. Marianna Stępień kom firmy Flamco lub typ Flexvent Dn15 dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. P. Firlej 11

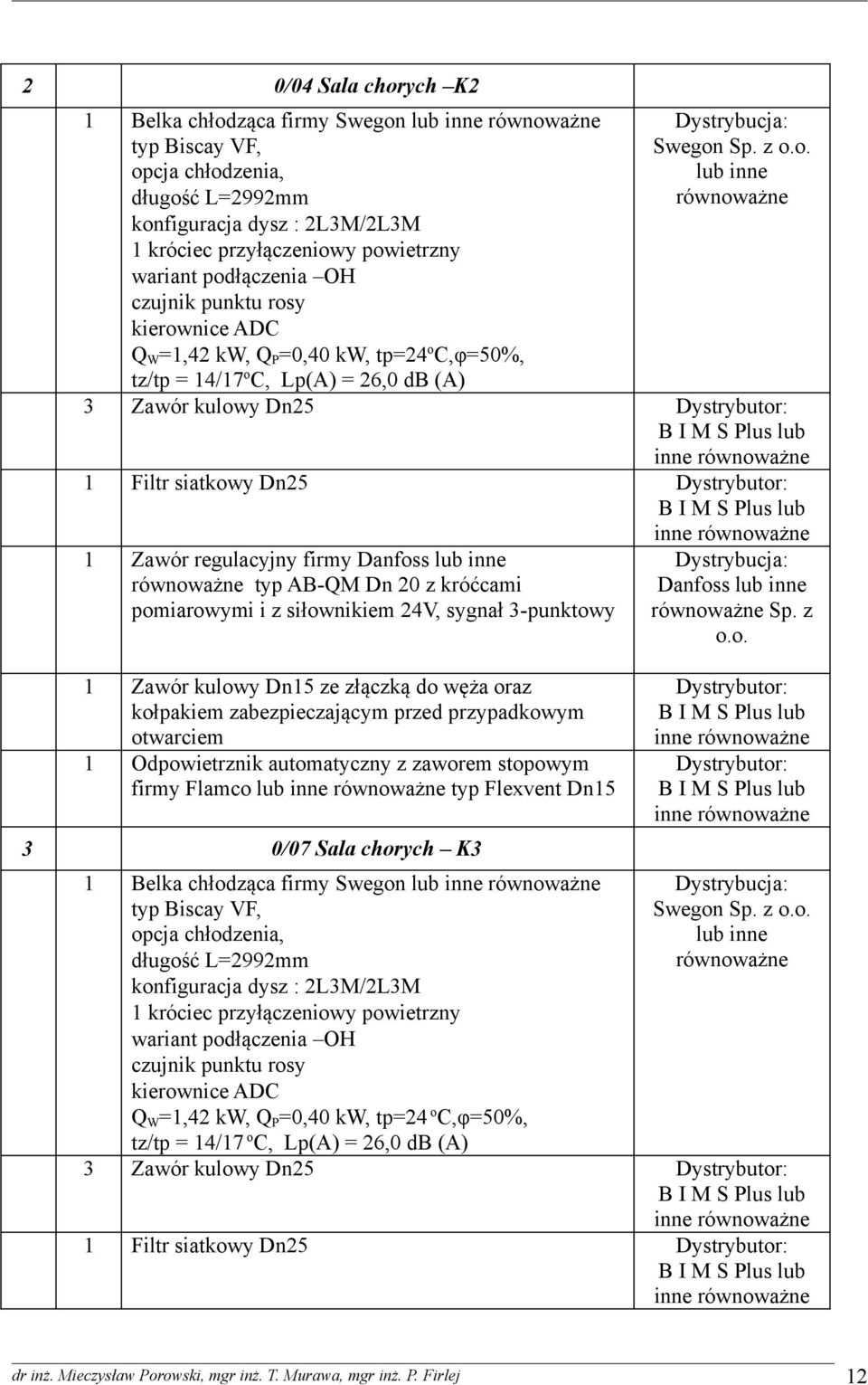

12 2 0/04 Sala chorych K2 1 Belka chłodząca firmy Swegon lub typ Biscay VF, długość L=2992mm konfiguracja dysz : 2L3M/2L3M 1 króciec przyłączeniowy powietrzny wariant podłączenia OH Q W =1,42 kw, Q P =0,40 kw, tp=24 o C,φ=50%, tz/tp = 14/17 o C, Lp(A) = 26,0 db (A) Swegon Sp. z 3 Zawór kulowy Dn25 1 Filtr siatkowy Dn25 1 Zawór regulacyjny firmy typ AB-QM Dn 20 z króćcami firmy Flamco lub typ Flexvent Dn15 3 0/07 Sala chorych K3 1 Belka chłodząca firmy Swegon lub typ Biscay VF, długość L=2992mm konfiguracja dysz : 2L3M/2L3M 1 króciec przyłączeniowy powietrzny wariant podłączenia OH Q W =1,42 kw, Q P =0,40 kw, tp=24 o C,φ=50%, tz/tp = 14/17 o C, Lp(A) = 26,0 db (A) Sp. z Swegon Sp. z 3 Zawór kulowy Dn25 1 Filtr siatkowy Dn25 dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. P. Firlej 12

13 1 Zawór regulacyjny firmy typ AB-QM Dn 20 z króćcami Sp. z firmy Flamco lub typ Flexvent Dn15 4 0/08 Sala chorych- K4 1 Belka chłodząca firmy Swegon lub typ Biscay VF, długość L=2992mm konfiguracja dysz : 2L3M/2L3M 1 króciec przyłączeniowy powietrzny wariant podłączenia OH Q W =1,42 kw, Q P =0,40 kw, tp=24 o C,φ=50%, tz/tp = 14/17 o C, Lp(A) = 26,0 db (A) Swegon Sp. z 3 Zawór kulowy Dn25 1 Filtr siatkowy Dn25 1 Zawór regulacyjny firmy typ AB-QM Dn 20 z króćcami Sp. z firmy Flamco lub typ Flexvent Dn15 dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. P. Firlej 13

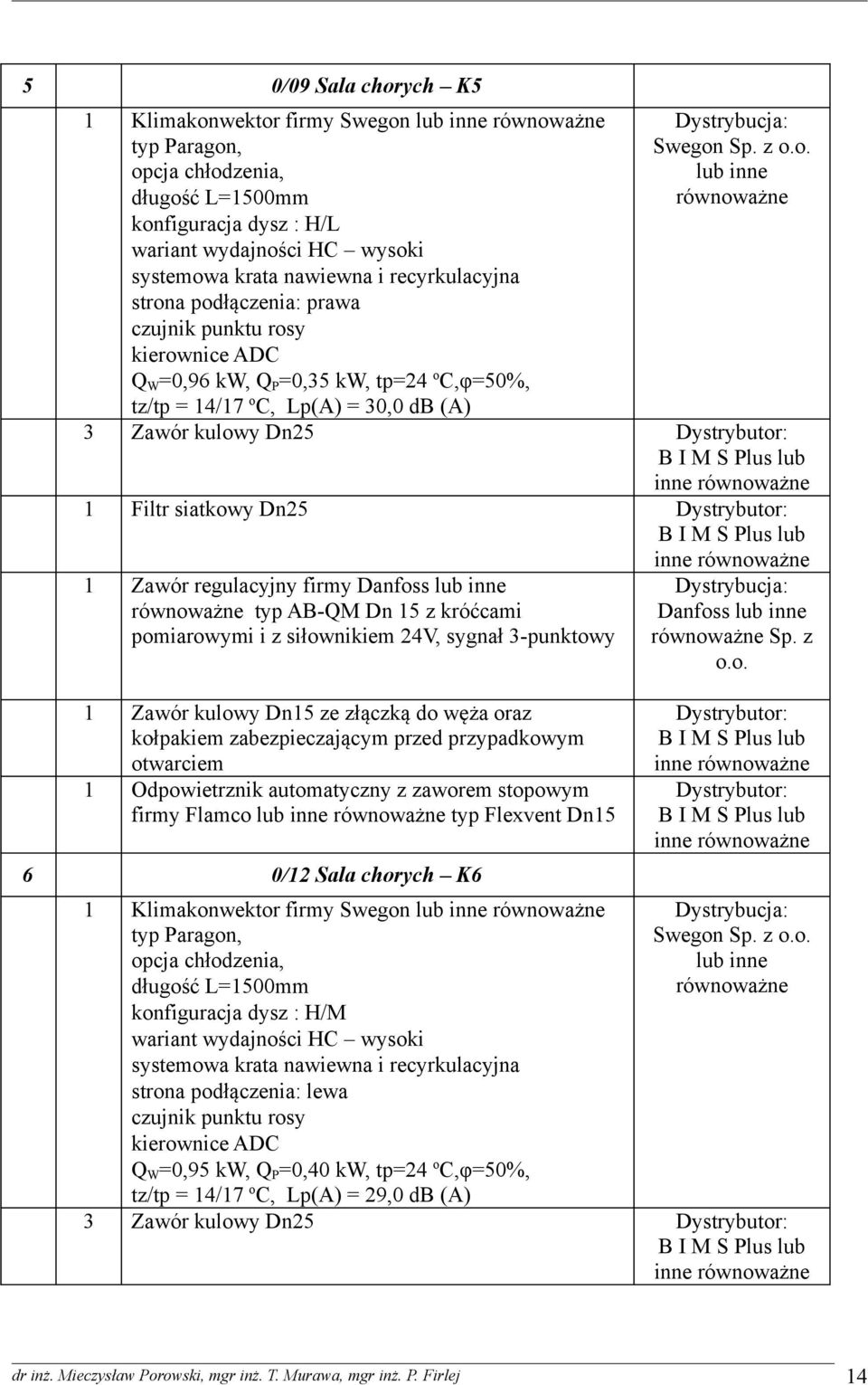

14 5 0/09 Sala chorych K5 1 Klimakonwektor firmy Swegon lub długość L=1500mm konfiguracja dysz : H/L strona podłączenia: prawa Q W =0,96 kw, Q P =0,35 kw, tp=24 o C,φ=50%, tz/tp = 14/17 o C, Lp(A) = 30,0 db (A) Swegon Sp. z 3 Zawór kulowy Dn25 1 Filtr siatkowy Dn25 1 Zawór regulacyjny firmy typ AB-QM Dn 15 z króćcami firmy Flamco lub typ Flexvent Dn15 6 0/12 Sala chorych K6 1 Klimakonwektor firmy Swegon lub długość L=1500mm konfiguracja dysz : H/M strona podłączenia: lewa Q W =0,95 kw, Q P =0,40 kw, tp=24 o C,φ=50%, tz/tp = 14/17 o C, Lp(A) = 29,0 db (A) Sp. z Swegon Sp. z 3 Zawór kulowy Dn25 dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. P. Firlej 14

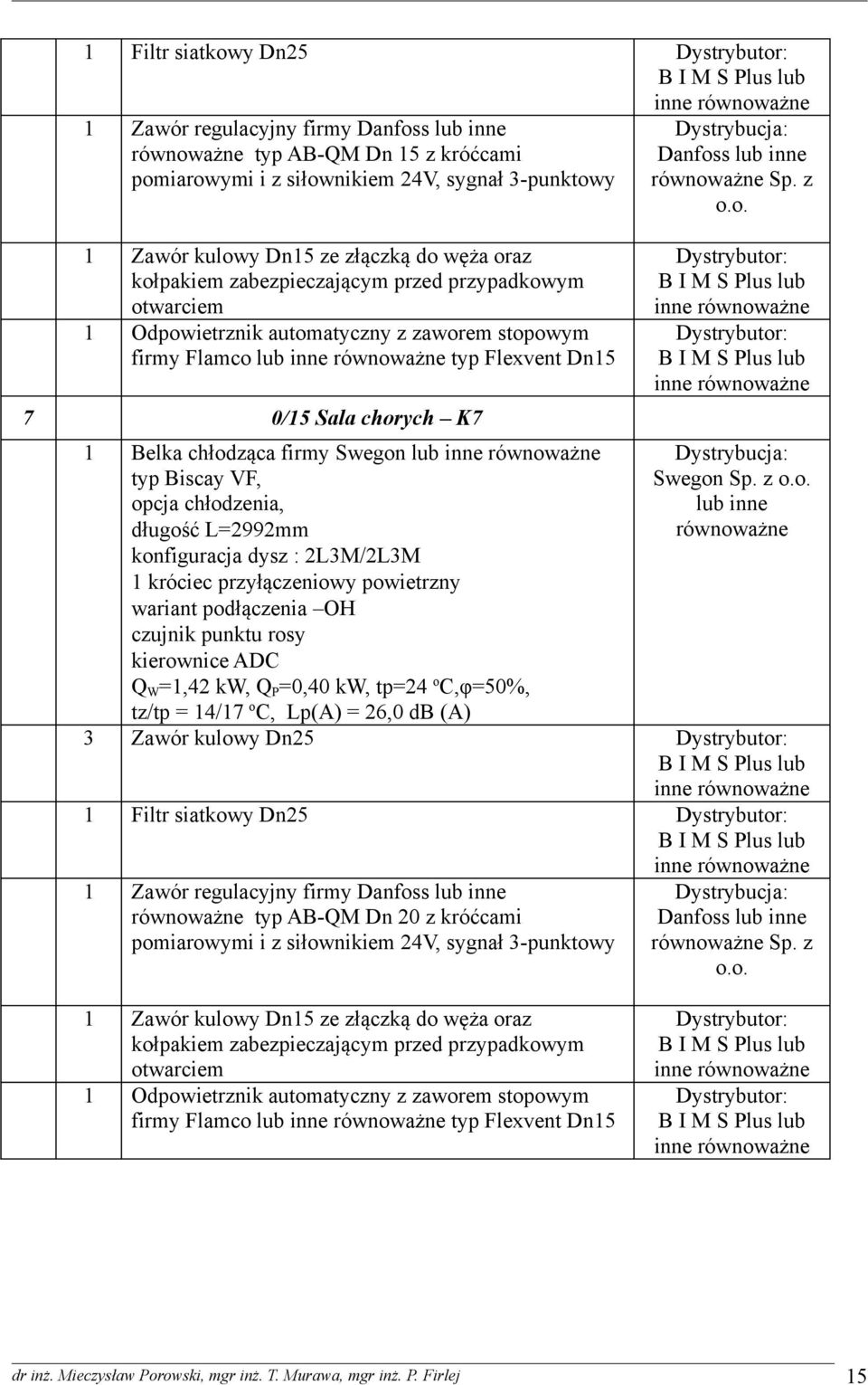

15 1 Filtr siatkowy Dn25 1 Zawór regulacyjny firmy typ AB-QM Dn 15 z króćcami firmy Flamco lub typ Flexvent Dn15 7 0/15 Sala chorych K7 1 Belka chłodząca firmy Swegon lub typ Biscay VF, długość L=2992mm konfiguracja dysz : 2L3M/2L3M 1 króciec przyłączeniowy powietrzny wariant podłączenia OH Q W =1,42 kw, Q P =0,40 kw, tp=24 o C,φ=50%, tz/tp = 14/17 o C, Lp(A) = 26,0 db (A) Sp. z Swegon Sp. z 3 Zawór kulowy Dn25 1 Filtr siatkowy Dn25 1 Zawór regulacyjny firmy typ AB-QM Dn 20 z króćcami Sp. z firmy Flamco lub typ Flexvent Dn15 dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. P. Firlej 15

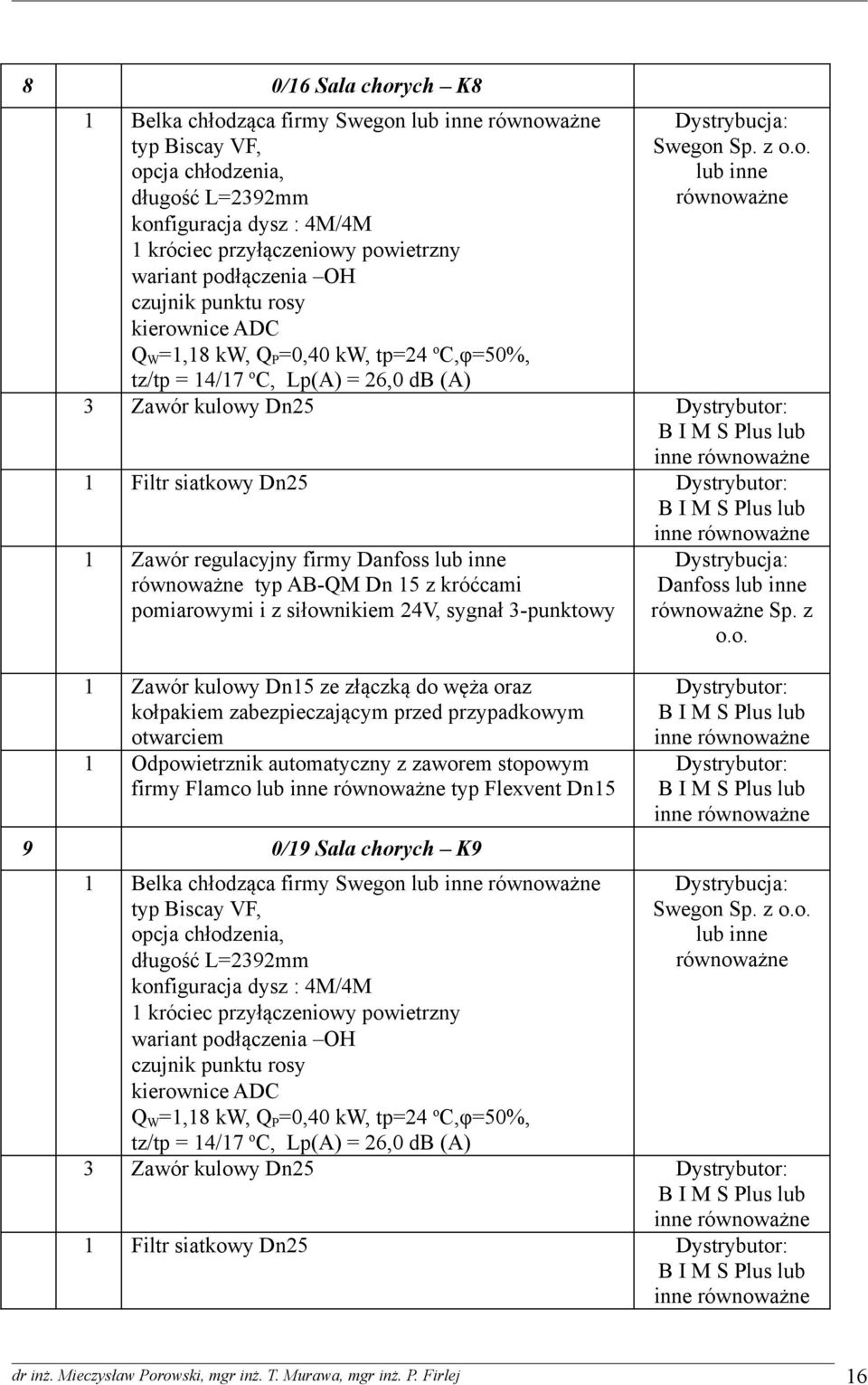

16 8 0/16 Sala chorych K8 1 Belka chłodząca firmy Swegon lub typ Biscay VF, długość L=2392mm konfiguracja dysz : 4M/4M 1 króciec przyłączeniowy powietrzny wariant podłączenia OH Q W =1,18 kw, Q P =0,40 kw, tp=24 o C,φ=50%, tz/tp = 14/17 o C, Lp(A) = 26,0 db (A) Swegon Sp. z 3 Zawór kulowy Dn25 1 Filtr siatkowy Dn25 1 Zawór regulacyjny firmy typ AB-QM Dn 15 z króćcami firmy Flamco lub typ Flexvent Dn15 9 0/19 Sala chorych K9 1 Belka chłodząca firmy Swegon lub typ Biscay VF, długość L=2392mm konfiguracja dysz : 4M/4M 1 króciec przyłączeniowy powietrzny wariant podłączenia OH Q W =1,18 kw, Q P =0,40 kw, tp=24 o C,φ=50%, tz/tp = 14/17 o C, Lp(A) = 26,0 db (A) Sp. z Swegon Sp. z 3 Zawór kulowy Dn25 1 Filtr siatkowy Dn25 dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. P. Firlej 16

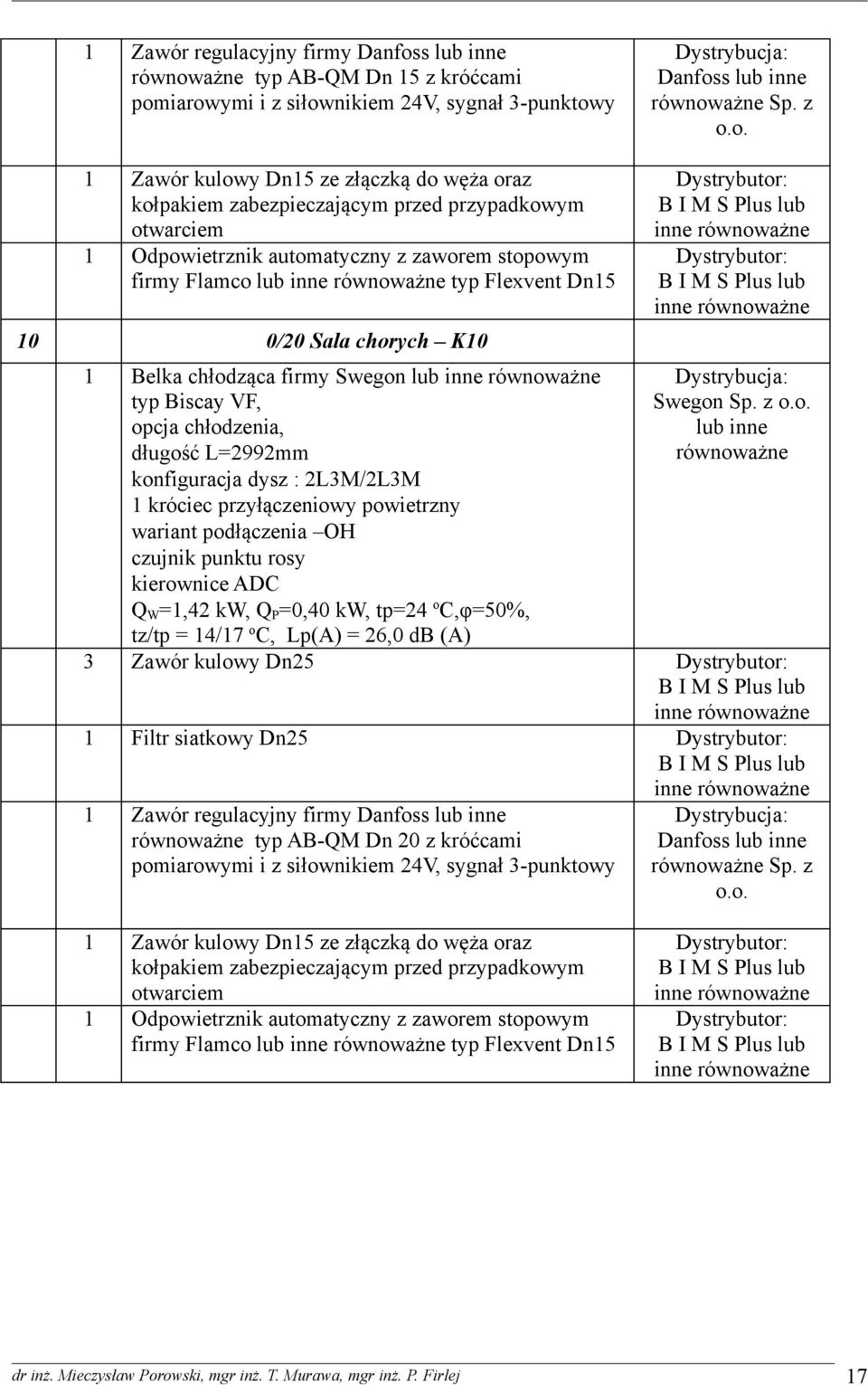

17 1 Zawór regulacyjny firmy typ AB-QM Dn 15 z króćcami Sp. z firmy Flamco lub typ Flexvent Dn /20 Sala chorych K10 1 Belka chłodząca firmy Swegon lub typ Biscay VF, długość L=2992mm konfiguracja dysz : 2L3M/2L3M 1 króciec przyłączeniowy powietrzny wariant podłączenia OH Q W =1,42 kw, Q P =0,40 kw, tp=24 o C,φ=50%, tz/tp = 14/17 o C, Lp(A) = 26,0 db (A) Swegon Sp. z 3 Zawór kulowy Dn25 1 Filtr siatkowy Dn25 1 Zawór regulacyjny firmy typ AB-QM Dn 20 z króćcami Sp. z firmy Flamco lub typ Flexvent Dn15 dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. P. Firlej 17

18 11 0/23 Sala chorych K11 1 Belka chłodząca firmy Swegon lub typ Biscay VF, długość L=2992mm konfiguracja dysz : 2L3M/2L3M 1 króciec przyłączeniowy powietrzny wariant podłączenia OH Q W =1,42 kw, Q P =0,40 kw, tp=24 o C,φ=50%, tz/tp = 14/17 o C, Lp(A) = 26,0 db (A) Swegon Sp. z 3 Zawór kulowy Dn25 1 Filtr siatkowy Dn25 1 Zawór regulacyjny firmy typ AB-QM Dn 20 z króćcami firmy Flamco lub typ Flexvent Dn /24 Sala chorych K12 1 Belka chłodząca firmy Swegon lub typ Biscay VF, długość L=2992mm konfiguracja dysz : 5M/5M 2 króćce przyłączeniowe powietrzne wariant podłączenia OH Q W =1,57 kw, Q P =0,53 kw, tp=24 o C,φ=50%, tz/tp = 14/17 o C, Lp(A) = 28,0 db (A) Sp. z Swegon Sp. z 3 Zawór kulowy Dn25 1 Filtr siatkowy Dn25 dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. P. Firlej 18

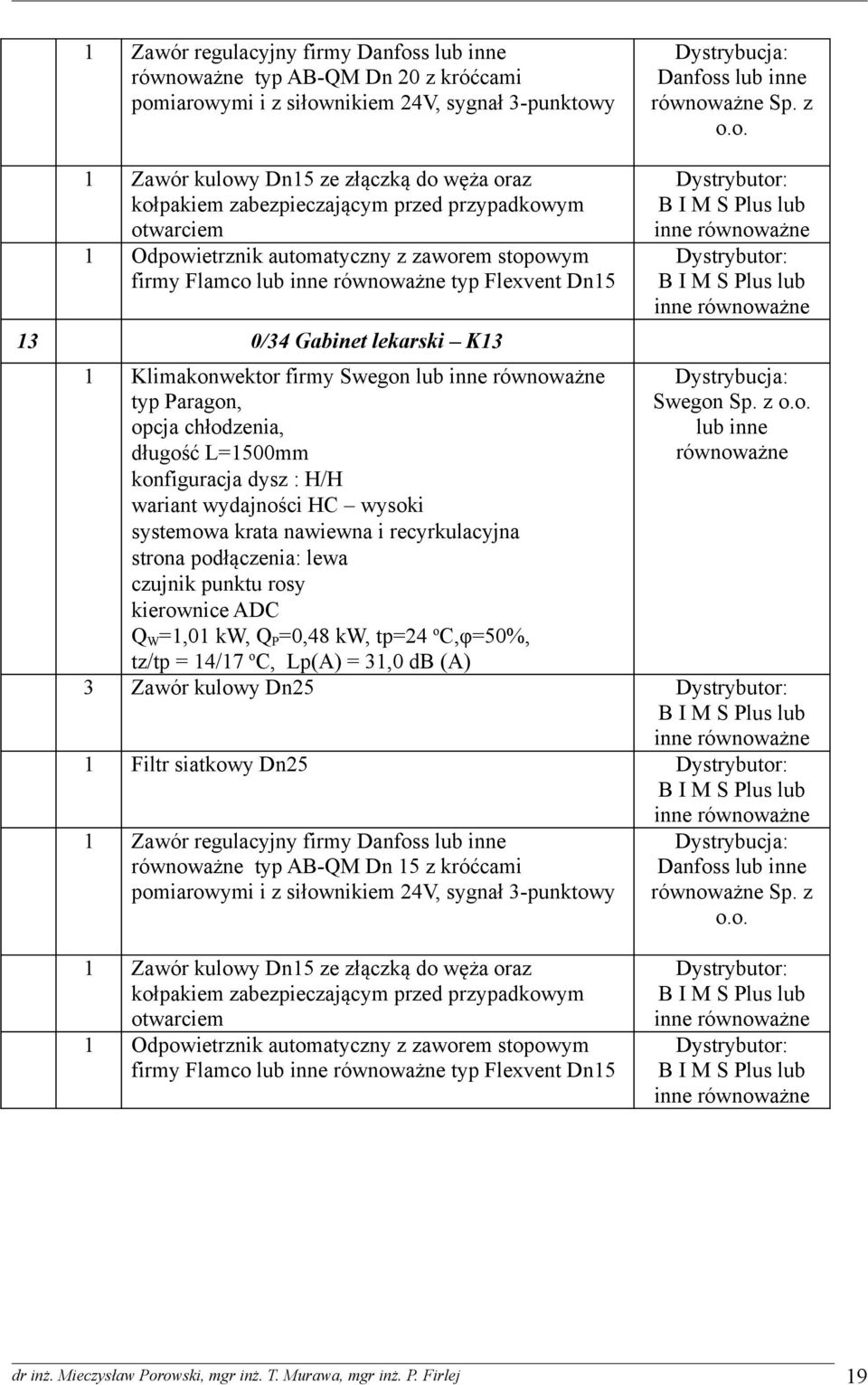

19 1 Zawór regulacyjny firmy typ AB-QM Dn 20 z króćcami Sp. z firmy Flamco lub typ Flexvent Dn /34 Gabinet lekarski K13 1 Klimakonwektor firmy Swegon lub długość L=1500mm konfiguracja dysz : H/H strona podłączenia: lewa Q W =1,01 kw, Q P =0,48 kw, tp=24 o C,φ=50%, tz/tp = 14/17 o C, Lp(A) = 31,0 db (A) Swegon Sp. z 3 Zawór kulowy Dn25 1 Filtr siatkowy Dn25 1 Zawór regulacyjny firmy typ AB-QM Dn 15 z króćcami Sp. z firmy Flamco lub typ Flexvent Dn15 dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. P. Firlej 19

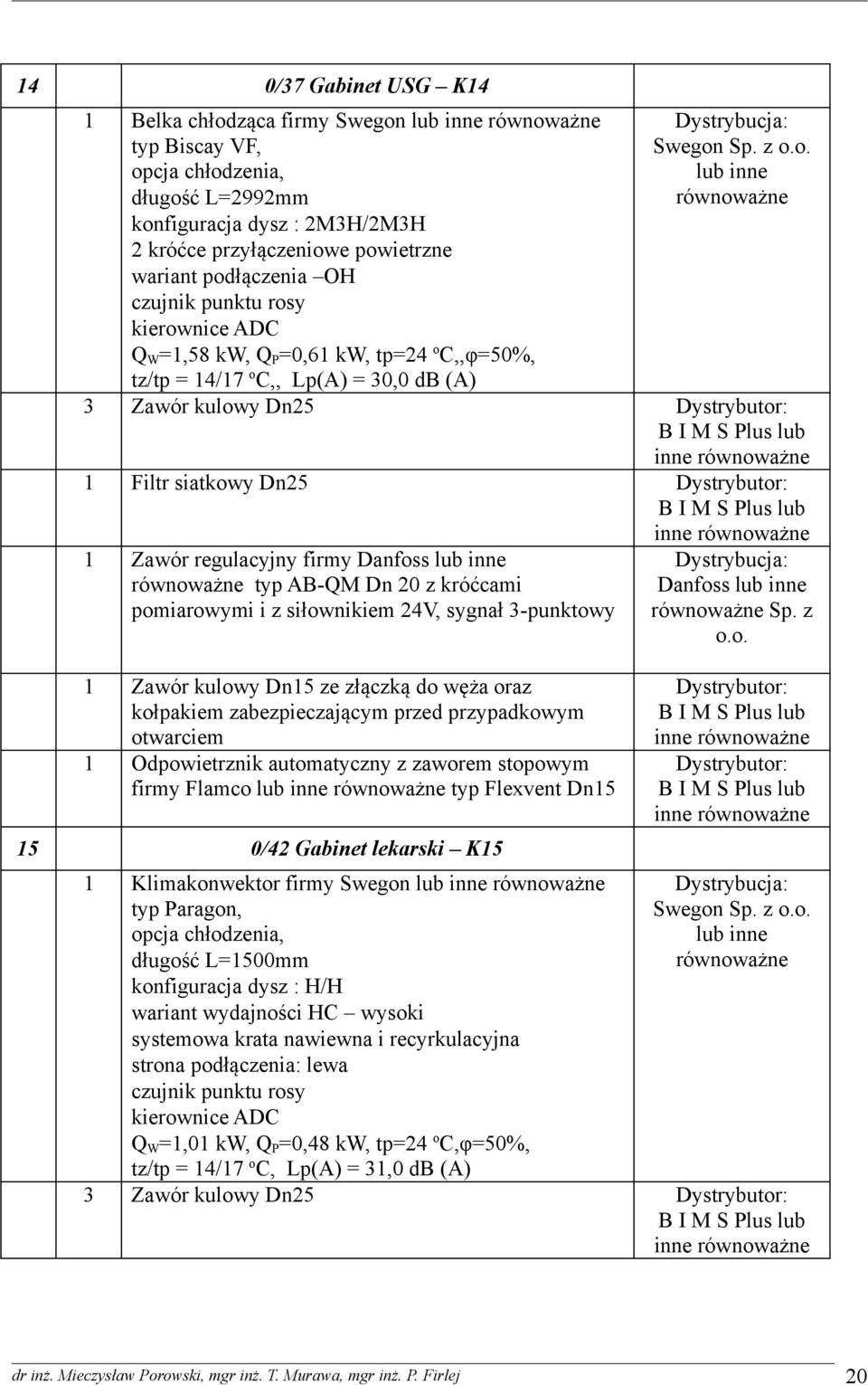

20 14 0/37 Gabinet USG K14 1 Belka chłodząca firmy Swegon lub typ Biscay VF, długość L=2992mm konfiguracja dysz : 2M3H/2M3H 2 króćce przyłączeniowe powietrzne wariant podłączenia OH Q W =1,58 kw, Q P =0,61 kw, tp=24 o C,,φ=50%, tz/tp = 14/17 o C,, Lp(A) = 30,0 db (A) Swegon Sp. z 3 Zawór kulowy Dn25 1 Filtr siatkowy Dn25 1 Zawór regulacyjny firmy typ AB-QM Dn 20 z króćcami firmy Flamco lub typ Flexvent Dn /42 Gabinet lekarski K15 1 Klimakonwektor firmy Swegon lub długość L=1500mm konfiguracja dysz : H/H strona podłączenia: lewa Q W =1,01 kw, Q P =0,48 kw, tp=24 o C,φ=50%, tz/tp = 14/17 o C, Lp(A) = 31,0 db (A) Sp. z Swegon Sp. z 3 Zawór kulowy Dn25 dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. P. Firlej 20

21 1 Filtr siatkowy Dn25 1 Zawór regulacyjny firmy typ AB-QM Dn 15 z króćcami firmy Flamco lub typ Flexvent Dn /52 Gabinet USG K16 1 Belka chłodząca firmy Swegon lub typ Biscay VF, długość L=2992mm konfiguracja dysz : L4H/L4H 1 króciec przyłączeniowy powietrzny wariant podłączenia OH Q W =1,48 kw, Q P =0,56 kw, tp=24 o C,,φ=50%, tz/tp = 14/17 o C,, Lp(A) = 30,0 db (A) Sp. z Swegon Sp. z 3 Zawór kulowy Dn25 1 Filtr siatkowy Dn25 1 Zawór regulacyjny firmy typ AB-QM Dn 20 z króćcami Sp. z firmy Flamco lub typ Flexvent Dn15 dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. P. Firlej 21

22 17 0/54 Gabinet lekarski K17 1 Klimakonwektor firmy Swegon lub długość L=1500mm konfiguracja dysz : H/M strona podłączenia: lewa Q W =1,00 kw, Q P =0,43 kw, tp=24 o C,φ=50%, tz/tp = 14/17 o C, Lp(A) = 31,0 db (A) Swegon Sp. z 3 Zawór kulowy Dn25 1 Filtr siatkowy Dn25 1 Zawór regulacyjny firmy typ AB-QM Dn 15 z króćcami firmy Flamco lub typ Flexvent Dn /55 Gabinet lekarski K18 1 Klimakonwektor firmy Swegon lub długość L=1500mm konfiguracja dysz : H/H strona podłączenia: lewa Q W =1,01 kw, Q P =0,48 kw, tp=24 o C,φ=50%, tz/tp = 14/17 o C, Lp(A) = 31,0 db (A) Sp. z Swegon Sp. z 3 Zawór kulowy Dn25 dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. P. Firlej 22

23 1 Filtr siatkowy Dn25 1 Zawór regulacyjny firmy typ AB-QM Dn 15 z króćcami firmy Flamco lub typ Flexvent Dn /56 Gabinet lekarski K19 1 Klimakonwektor firmy Swegon lub długość L=1500mm konfiguracja dysz : H/L strona podłączenia: prawa Q W =0,96 kw, Q P =0,35 kw, tp=24 o C,φ=50%, tz/tp = 14/17 o C, Lp(A) = 30,0 db (A) Sp. z Swegon Sp. z 3 Zawór kulowy Dn25 1 Filtr siatkowy Dn25 1 Zawór regulacyjny firmy typ AB-QM Dn 15 z króćcami Sp. z firmy Flamco lub typ Flexvent Dn15 dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. P. Firlej 23

24 20 0/57 Sekretariat K20 1 Klimakonwektor firmy Swegon lub długość L=1500mm konfiguracja dysz : H/H strona podłączenia: lewa Q W =1,01 kw, Q P =0,48 kw, tp=24 o C,φ=50%, tz/tp = 14/17 o C, Lp(A) = 31,0 db (A) Swegon Sp. z 3 Zawór kulowy Dn25 1 Filtr siatkowy Dn25 1 Zawór regulacyjny firmy typ AB-QM Dn 15 z króćcami firmy Flamco lub typ Flexvent Dn /58Gabinet lekarski K21 1 Klimakonwektor firmy Swegon lub długość L=1500mm konfiguracja dysz : H/H strona podłączenia: lewa Q W =0,95 kw, Q P =0,40 kw, tp=24 o C,φ=50%, tz/tp = 14/17 o C, Lp(A) = 29,0 db (A) Sp. z Swegon Sp. z 3 Zawór kulowy Dn25 dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. P. Firlej 24

25 1 Filtr siatkowy Dn25 1 Zawór regulacyjny firmy typ AB-QM Dn 15 z króćcami firmy Flamco lub typ Flexvent Dn /59 Gabinet lekarski K22 1 Klimakonwektor firmy Swegon lub długość L=1500mm konfiguracja dysz : H/L strona podłączenia: lewa Q W =0,96 kw, Q P =0,35 kw, tp=24 o C,φ=50%, tz/tp = 14/17 o C, Lp(A) = 30,0 db (A) Sp. z Swegon Sp. z 3 Zawór kulowy Dn25 1 Filtr siatkowy Dn25 1 Zawór regulacyjny firmy typ AB-QM Dn 15 z króćcami Sp. z firmy Flamco lub typ Flexvent Dn15 dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. P. Firlej 25

26 23 0/60 Gabinet lekarski K23 1 Klimakonwektor firmy Swegon lub długość L=1500mm konfiguracja dysz : H/M strona podłączenia: prawa Q W =0,95 kw, Q P =0,40 kw, tp=24 o C,φ=50%, tz/tp = 14/17 o C, Lp(A) = 29,0 db (A) Swegon Sp. z 3 Zawór kulowy Dn25 1 Filtr siatkowy Dn25 1 Zawór regulacyjny firmy typ AB-QM Dn 15 z króćcami firmy Flamco lub typ Flexvent Dn /61 Gabinet lekarski K24 1 Klimakonwektor firmy Swegon lub długość L=1500mm konfiguracja dysz : H/L strona podłączenia: prawa Q W =0,96 kw, Q P =0,35 kw, tp=24 o C,φ=50%, tz/tp = 14/17 o C, Lp(A) = 30,0 db (A) Sp. z Swegon Sp. z 3 Zawór kulowy Dn25 dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. P. Firlej 26

27 1 Filtr siatkowy Dn25 1 Zawór regulacyjny firmy typ AB-QM Dn 15 z króćcami firmy Flamco lub typ Flexvent Dn /62 Gabinet lekarski K25 1 Klimakonwektor firmy Swegon lub długość L=1500mm konfiguracja dysz : H/M strona podłączenia: prawa Q W =0,95 kw, Q P =0,40 kw, tp=24 o C,φ=50%, tz/tp = 14/17 o C, Lp(A) = 29,0 db (A) Sp. z Swegon Sp. z 3 Zawór kulowy Dn25 1 Filtr siatkowy Dn25 1 Zawór regulacyjny firmy typ AB-QM Dn 15 z króćcami Sp. z firmy Flamco lub typ Flexvent Dn15 dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. P. Firlej 27

28 26 0/63 Gabinet lekarski K26 1 Klimakonwektor firmy Swegon lub długość L=1500mm konfiguracja dysz : H/L strona podłączenia: prawa Q W =0,96 kw, Q P =0,35 kw, tp=24 o C,φ=50%, tz/tp = 14/17 o C, Lp(A) = 30,0 db (A) Swegon Sp. z 3 Zawór kulowy Dn25 1 Filtr siatkowy Dn25 1 Zawór regulacyjny firmy typ AB-QM Dn 15 z króćcami firmy Flamco lub typ Flexvent Dn /64 Gabinet lekarski K27 1 Klimakonwektor firmy Swegon lub długość L=1500mm konfiguracja dysz : H/L strona podłączenia: lewa Q W =0,96 kw, Q P =0,35 kw, tp=24 o C,φ=50%, tz/tp = 14/17 o C, Lp(A) = 30,0 db (A) Sp. z Swegon Sp. z 3 Zawór kulowy Dn25 dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. P. Firlej 28

29 1 Filtr siatkowy Dn25 1 Zawór regulacyjny firmy typ AB-QM Dn 15 z króćcami firmy Flamco lub typ Flexvent Dn /65 Gabinet lekarski K28 1 Klimakonwektor firmy Swegon lub długość L=1500mm konfiguracja dysz : H/M strona podłączenia: prawa Q W =0,95 kw, Q P =0,40 kw, tp=24 o C,φ=50%, tz/tp = 14/17 o C, Lp(A) = 29,0 db (A) Sp. z Swegon Sp. z 3 Zawór kulowy Dn25 1 Filtr siatkowy Dn25 1 Zawór regulacyjny firmy typ AB-QM Dn 15 z króćcami Sp. z firmy Flamco lub typ Flexvent Dn15 dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. P. Firlej 29

30 29 0/66 Gabinet lekarski K29 1 Klimakonwektor firmy Swegon lub długość L=1500mm konfiguracja dysz : H/M strona podłączenia: prawa Q W =0,95 kw, Q P =0,40 kw, tp=24 o C,φ=50%, tz/tp = 14/17 o C, Lp(A) = 29,0 db (A) Swegon Sp. z 3 Zawór kulowy Dn25 1 Filtr siatkowy Dn25 1 Zawór regulacyjny firmy typ AB-QM Dn 15 z króćcami firmy Flamco lub typ Flexvent Dn /67 Gabinet K30, K31 2 Klimakonwektor firmy Swegon lub długość L=1300mm konfiguracja dysz : M/M strona podłączenia: lewa 1szt, prawa 1szt Q W =0,76 kw, Q P =0,29 kw, tp=24 o C,φ=50%, tz/tp = 14/17 o C, Lp(A) = 28,0 db (A) Sp. z Swegon Sp. z 6 Zawór kulowy Dn20 dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. P. Firlej 30

31 2 Filtr siatkowy Dn20 2 Zawór regulacyjny firmy typ AB-QM Dn 15 z króćcami 2 Zawór kulowy Dn15 ze złączką do węża oraz 2 Odpowietrznik automatyczny z zaworem stopowym firmy Flamco lub typ Flexvent Dn /68 Gabinet lekarski K32 1 Klimakonwektor firmy Swegon lub długość L=1500mm konfiguracja dysz : H/H strona podłączenia: lewa Q W =1,01 kw, Q P =0,48 kw, tp=24 o C,φ=50%, tz/tp = 14/17 o C, Lp(A) = 31,0 db (A) Sp. z Swegon Sp. z 3 Zawór kulowy Dn25 1 Filtr siatkowy Dn25 1 Zawór regulacyjny firmy typ AB-QM Dn 15 z króćcami Sp. z firmy Flamco lub typ Flexvent Dn15 dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. P. Firlej 31

32 32 0/69 Gabinet diagnostyczno-zabiegowy K33, K34 2 Klimakonwektor firmy Swegon lub długość L=1300mm konfiguracja dysz : M/M strona podłączenia: lewa 1szt., prawa 1szt. Q W =0,70kW, Q P =0,27kW, tp=24 o C,φ=50%, tz/tp = 14/17 o C, Lp(A) = 26,0 db (A) Swegon Sp. z 6 Zawór kulowy Dn20 2 Filtr siatkowy Dn20 2 Zawór regulacyjny firmy typ AB-QM Dn 15 z króćcami 2 Zawór kulowy Dn15 ze złączką do węża oraz 2 Odpowietrznik automatyczny z zaworem stopowym firmy Flamco lub typ Flexvent Dn /70 Pokój socjalny K35 1 Klimakonwektor firmy Swegon lub długość L=1500mm konfiguracja dysz : H/M strona podłączenia: prawa Q W =0,95kW, Q P =0,40kW, tp=24 o C,φ=50%, tz/tp = 14/17 o C, Lp(A) = 29,0 db (A) Sp. z Swegon Sp. z 3 Zawór kulowy Dn25 dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. P. Firlej 32

33 1 Filtr siatkowy Dn25 1 Zawór regulacyjny firmy typ AB-QM Dn 15 z króćcami firmy Flamco lub typ Flexvent Dn /71 Pracownia badań audiometrii K36, K37 2 Klimakonwektor firmy Swegon lub długość L=1300mm konfiguracja dysz : M/L strona podłączenia: prawa 1szt., lewa 1szt. Q W =0,74kW, Q P =0,27kW, tp=24 o C,φ=50%, tz/tp = 14/17 o C, Lp(A) = 29,0 db (A) Sp. z Swegon Sp. z 6 Zawór kulowy Dn20 2 Filtr siatkowy Dn20 2 Zawór regulacyjny firmy typ AB-QM Dn 15 z króćcami Sp. z 2 Zawór kulowy Dn15 ze złączką do węża oraz 2 Odpowietrznik automatyczny z zaworem stopowym firmy Flamco lub typ Flexvent Dn15 dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. P. Firlej 33

34 35 0/72 Pracownia badań audiometrii K38 K41 4 Klimakonwektor firmy Swegon lub długość L=1500mm konfiguracja dysz : H/H strona podłączenia: lewa 3szt., prawa 1szt. Q W =0,91kW, Q P =0,43kW, tp=24 o C,φ=50%, tz/tp = 14/17 o C, Lp(A) = 28,0 db (A) Swegon Sp. z 12 Zawór kulowy Dn25 4 Filtr siatkowy Dn25 4 Zawór regulacyjny firmy typ AB-QM Dn 15 z króćcami 4 Zawór kulowy Dn15 ze złączką do węża oraz 4 Odpowietrznik automatyczny z zaworem stopowym firmy Flamco lub typ Flexvent Dn /75 Gabinet lekarski K42, K43 2 Klimakonwektor firmy Swegon lub długość L=1500mm konfiguracja dysz : M/L strona podłączenia: lewa 2 szt. Q W =0,75kW, Q P =0,24kW, tp=24 o C,φ=50%, tz/tp = 14/17 o C, Lp(A) = 26,0 db (A) Sp. z Swegon Sp. z 6 Zawór kulowy Dn20 dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. P. Firlej 34

35 2 Filtr siatkowy Dn20 2 Zawór regulacyjny firmy typ AB-QM Dn 15 z króćcami 2 Zawór kulowy Dn15 ze złączką do węża oraz 2 Odpowietrznik automatyczny z zaworem stopowym firmy Flamco lub typ Flexvent Dn /96 Kaplica K44, K45 2 Belka chłodząca firmy Swegon lub typ Biscay VF, długość L=2992mm konfiguracja dysz : 5M/5M 2 króćce przyłączeniowe powietrzne wariant podłączenia OH Q W =1,57 kw, Q P =0,53 kw, tp=24 o C,,φ=50%, tz/tp = 14/17 o C,, Lp(A) = 28,0 db (A) Sp. z Swegon Sp. z 6 Zawór kulowy Dn25 2 Filtr siatkowy Dn25 2 Zawór regulacyjny firmy typ AB-QM Dn 20 z króćcami Sp. z 2 Zawór kulowy Dn15 ze złączką do węża oraz 2 Odpowietrznik automatyczny z zaworem stopowym firmy Flamco lub typ Flexvent Dn15 dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. P. Firlej 35

36 38 0/97 Pokój kobiety karmiącej K46 1 Belka chłodząca firmy Swegon lub typ Biscay VF, długość L=1192mm konfiguracja dysz : 2M/2M 1 króciec przyłączeniowy powietrzny wariant podłączenia OH Q W =0,59 kw, Q P =0,21 kw, tp=24 o C,,φ=50%, tz/tp = 14/17 o C,, Lp(A) = 24,0 db (A) Swegon Sp. z 3 Zawór kulowy Dn20 1 Filtr siatkowy Dn20 1 Zawór regulacyjny firmy typ AB-QM Dn 10 z króćcami firmy Flamco lub typ Flexvent Dn /99 Pokój małego dziecka K47 1 Belka chłodząca firmy Swegon lub typ Biscay VF, długość L=2392mm konfiguracja dysz : 2L2M/2L2M 1 króciec przyłączeniowy powietrzny wariant podłączenia OH Q W =0,99 kw, Q P =0,27 kw, tp=24 o C,,φ=50%, tz/tp = 14/17 o C,, Lp(A) = 21,0 db (A) Sp. z Swegon Sp. z 3 Zawór kulowy Dn25 1 Filtr siatkowy Dn25 dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. P. Firlej 36

37 1 Zawór regulacyjny firmy typ AB-QM Dn 15 z króćcami firmy Flamco lub typ Flexvent Dn15 1 PIĘTRO Sp. z 40 1/23 Pokój kierownika K48, K49 2 Klimakonwektor firmy Swegon lub długość L=1500mm konfiguracja dysz : H/L strona podłączenia: prawa 2 szt. Q W =0,90kW, Q P =0,32kW, tp=24 o C,φ=50%, tz/tp = 14/17 o C, Lp(A) = 28,0 db (A) Swegon Sp. z 6 Zawór kulowy Dn20 2 Filtr siatkowy Dn20 2 Zawór regulacyjny firmy typ AB-QM Dn 15 z króćcami Sp. z 2 Zawór kulowy Dn15 ze złączką do węża oraz 2 Odpowietrznik automatyczny z zaworem stopowym firmy Flamco lub typ Flexvent Dn15 dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. P. Firlej 37

38 41 1/24 Sekretariat K50, K51 2 Klimakonwektor firmy Swegon lub długość L=1100mm konfiguracja dysz : H/M strona podłączenia: prawa 1szt., lewa 1szt. Q W =0,68kW, Q P =0,32kW, tp=24 o C,φ=50%, tz/tp = 14/17 o C, Lp(A) = 27,0 db (A) Swegon Sp. z 6 Zawór kulowy Dn20 2 Filtr siatkowy Dn20 2 Zawór regulacyjny firmy typ AB-QM Dn 15 z króćcami 2 Zawór kulowy Dn15 ze złączką do węża oraz 2 Odpowietrznik automatyczny z zaworem stopowym firmy Flamco lub typ Flexvent Dn /25 Pomieszczenie socjalne K52, K53 2 Klimakonwektor firmy Swegon lub długość L=1300mm konfiguracja dysz : M/M strona podłączenia: lewa 1szt., prawa 1szt. Q W =0,76kW, Q P =0,29kW, tp=24 o C,φ=50%, tz/tp = 14/17 o C, Lp(A) = 28,0 db (A) Sp. z Swegon Sp. z 6 Zawór kulowy Dn20 dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. P. Firlej 38

39 2 Filtr siatkowy Dn20 2 Zawór regulacyjny firmy typ AB-QM Dn 15 z króćcami 2 Zawór kulowy Dn15 ze złączką do węża oraz 2 Odpowietrznik automatyczny z zaworem stopowym firmy Flamco lub typ Flexvent Dn /47 Świetlica K54 1 Belka chłodząca firmy Swegon lub typ Biscay VF, długość L=2992mm konfiguracja dysz : 5H/5H 1 króciec przyłączeniowy powietrzny wariant podłączenia OH Q W =1,42 kw, Q P =0,59 kw, tp=24 o C,,φ=50%, tz/tp = 14/17 o C,, Lp(A) = 29,0 db (A) Sp. z Swegon Sp. z 3 Zawór kulowy Dn25 1 Filtr siatkowy Dn25 1 Zawór regulacyjny firmy typ AB-QM Dn 20 z króćcami Sp. z firmy Flamco lub typ Flexvent Dn15 dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. P. Firlej 39

40 44 1/48 Sala chorych K55 1 Belka chłodząca firmy Swegon lub typ Biscay VF, długość L=2992mm konfiguracja dysz : 2M3H/2M3H 1 króciec przyłączeniowy powietrzny wariant podłączenia OH Q W =1,45 kw, Q P =0,56 kw, tp=24 o C,,φ=50%, tz/tp = 14/17 o C,, Lp(A) = 29,0 db (A) Swegon Sp. z 3 Zawór kulowy Dn25 1 Filtr siatkowy Dn25 1 Zawór regulacyjny firmy typ AB-QM Dn 20 z króćcami firmy Flamco lub typ Flexvent Dn /50 Sala chorych K56 1 Belka chłodząca firmy Swegon lub typ Biscay VF, długość L=2992mm konfiguracja dysz : L4M/L4M 1 króciec przyłączeniowy powietrzny wariant podłączenia OH Q W =1,46 kw, Q P =0,45 kw, tp=24 o C,,φ=50%, tz/tp = 14/17 o C,, Lp(A) = 29,0 db (A) Sp. z Swegon Sp. z 3 Zawór kulowy Dn25 1 Filtr siatkowy Dn25 dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. P. Firlej 40

41 1 Zawór regulacyjny firmy typ AB-QM Dn 20 z króćcami Sp. z firmy Flamco lub typ Flexvent Dn /52 Sala chorych K57 1 Belka chłodząca firmy Swegon lub typ Biscay VF, długość L=2992mm konfiguracja dysz : L4M/L4M 1 króciec przyłączeniowy powietrzny wariant podłączenia OH Q W =1,39 kw, Q P =0,43 kw, tp=24 o C,,φ=50%, tz/tp = 14/17 o C,, Lp(A) = 25,0 db (A) Swegon Sp. z 3 Zawór kulowy Dn25 1 Filtr siatkowy Dn25 1 Zawór regulacyjny firmy typ AB-QM Dn 20 z króćcami Sp. z firmy Flamco lub typ Flexvent Dn15 dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. P. Firlej 41

42 47 1/54 Sala chorych K58 1 Belka chłodząca firmy Swegon lub typ Biscay VF, długość L=2992mm konfiguracja dysz : L4M/L4M 1 króciec przyłączeniowy powietrzny wariant podłączenia OH Q W =1,39 kw, Q P =0,43 kw, tp=24 o C,,φ=50%, tz/tp = 14/17 o C,, Lp(A) = 25,0 db (A) Swegon Sp. z 3 Zawór kulowy Dn25 1 Filtr siatkowy Dn25 1 Zawór regulacyjny firmy typ AB-QM Dn 20 z króćcami firmy Flamco lub typ Flexvent Dn /56 Sala chorych K59 1 Belka chłodząca firmy Swegon lub typ Biscay VF, długość L=2992mm konfiguracja dysz : L4M/L4M 1 króciec przyłączeniowy powietrzny wariant podłączenia OH Q W =1,47 kw, Q P =0,45 kw, tp=24 o C,,φ=50%, tz/tp = 14/17 o C,, Lp(A) = 27,0 db (A) Sp. z Swegon Sp. z 3 Zawór kulowy Dn25 1 Filtr siatkowy Dn25 dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. P. Firlej 42

43 1 Zawór regulacyjny firmy typ AB-QM Dn 20 z króćcami Sp. z firmy Flamco lub typ Flexvent Dn /58 Sala chorych K60 1 Belka chłodząca firmy Swegon lub typ Biscay VF, długość L=2992mm konfiguracja dysz : L4M/L4M 1 króciec przyłączeniowy powietrzny wariant podłączenia OH Q W =1,47 kw, Q P =0,45 kw, tp=24 o C,,φ=50%, tz/tp = 14/17 o C,, Lp(A) = 27,0 db (A) Swegon Sp. z 3 Zawór kulowy Dn25 1 Filtr siatkowy Dn25 1 Zawór regulacyjny firmy typ AB-QM Dn 20 z króćcami Sp. z firmy Flamco lub typ Flexvent Dn15 dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. P. Firlej 43

44 47 1/60 Sala chorych K61 1 Belka chłodząca firmy Swegon lub typ Biscay VF, długość L=2992mm konfiguracja dysz : 2M3H/2M3H 1 króciec przyłączeniowy powietrzny wariant podłączenia OH Q W =1,45 kw, Q P =0,56 kw, tp=24 o C,,φ=50%, tz/tp = 14/17 o C,, Lp(A) = 29,0 db (A) Swegon Sp. z 3 Zawór kulowy Dn25 1 Filtr siatkowy Dn25 1 Zawór regulacyjny firmy typ AB-QM Dn 20 z króćcami firmy Flamco lub typ Flexvent Dn /72 Sala chorych K62 1 Belka chłodząca firmy Swegon lub typ Biscay VF, długość L=2992mm konfiguracja dysz : 3L2M/3L2M 1 króciec przyłączeniowy powietrzny wariant podłączenia OH Q W =1,22 kw, Q P =0,32 kw, tp=24 o C,,φ=50%, tz/tp = 14/17 o C,, Lp(A) = 23,0 db (A) Sp. z Swegon Sp. z 3 Zawór kulowy Dn25 1 Filtr siatkowy Dn25 dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. P. Firlej 44

45 1 Zawór regulacyjny firmy typ AB-QM Dn 15 z króćcami Sp. z firmy Flamco lub typ Flexvent Dn /73 Sala chorych K63 1 Belka chłodząca firmy Swegon lub typ Biscay VF, długość L=2992mm konfiguracja dysz : 3M2H/3M2H 1 króciec przyłączeniowy powietrzny wariant podłączenia OH Q W =1,44 kw, Q P =0,53 kw, tp=24 o C,,φ=50%, tz/tp = 14/17 o C,, Lp(A) = 28,0 db (A) Swegon Sp. z 3 Zawór kulowy Dn25 1 Filtr siatkowy Dn25 1 Zawór regulacyjny firmy typ AB-QM Dn 20 z króćcami Sp. z firmy Flamco lub typ Flexvent Dn15 dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. P. Firlej 45

46 50 1/76 Sala chorych K64 1 Belka chłodząca firmy Swegon lub typ Biscay VF, długość L=2992mm konfiguracja dysz : 3M2H/3M2H 1 króciec przyłączeniowy powietrzny wariant podłączenia OH Q W =1,44 kw, Q P =0,53 kw, tp=24 o C,,φ=50%, tz/tp = 14/17 o C,, Lp(A) = 28,0 db (A) Swegon Sp. z 3 Zawór kulowy Dn25 1 Filtr siatkowy Dn25 1 Zawór regulacyjny firmy typ AB-QM Dn 20 z króćcami firmy Flamco lub typ Flexvent Dn /83 Sala chorych K65 1 Belka chłodząca firmy Swegon lub typ Biscay VF, długość L=2992mm konfiguracja dysz : 2L3M/2L3M 1 króciec przyłączeniowy powietrzny wariant podłączenia OH Q W =1,38 kw, Q P =0,40 kw, tp=24 o C,,φ=50%, tz/tp = 14/17 o C,, Lp(A) = 26,0 db (A) Sp. z Swegon Sp. z 3 Zawór kulowy Dn25 1 Filtr siatkowy Dn25 dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. P. Firlej 46

47 1 Zawór regulacyjny firmy typ AB-QM Dn 20 z króćcami Sp. z firmy Flamco lub typ Flexvent Dn /84 Gabinet zabiegowy K66 1 Klimakonwektor firmy Swegon lub długość L=1500mm konfiguracja dysz : H/H strona podłączenia: prawa Q W =1,06kW, Q P =0,51kW, tp=24 o C,φ=50%, tz/tp = 14/17 o C, Lp(A) = 33,0 db (A) Swegon Sp. z 3 Zawór kulowy Dn25 1 Filtr siatkowy Dn25 1 Zawór regulacyjny firmy typ AB-QM Dn 15 z króćcami Sp. z firmy Flamco lub typ Flexvent Dn15 dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. P. Firlej 47

48 53 1/86 Izolatka K67 1 Klimakonwektor firmy Swegon lub typ Paragon Wall, długość L=1300mm konfiguracja dysz : H/L strona podłączenia: prawa Q W =0,75kW, Q P =0,35kW, tp=24 o C,φ=50%, tz/tp = 14/17 o C, Lp(A) = 25,0 db (A) Swegon Sp. z 3 Zawór kulowy Dn20 1 Filtr siatkowy Dn20 1 Zawór regulacyjny firmy typ AB-QM Dn 15 z króćcami firmy Flamco lub typ Flexvent Dn /87 Pokój lekarza K68 1 Klimakonwektor firmy Swegon lub długość L=1500mm konfiguracja dysz : M/L strona podłączenia: lewa Q W =0,83kW, Q P =0,27kW, tp=24 o C,φ=50%, tz/tp = 14/17 o C, Lp(A) = 28,0 db (A) Sp. z Swegon Sp. z 3 Zawór kulowy Dn20 dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. P. Firlej 48

49 1 Filtr siatkowy Dn20 1 Zawór regulacyjny firmy typ AB-QM Dn 15 z króćcami firmy Flamco lub typ Flexvent Dn /94 Pokój śniadań K69 1 Klimakonwektor firmy Swegon lub długość L=1500mm konfiguracja dysz : H/M strona podłączenia: lewa Q W =0,95kW, Q P =0,40kW, tp=24 o C,φ=50%, tz/tp = 14/17 o C, Lp(A) = 29,0 db (A) Sp. z Swegon Sp. z 3 Zawór kulowy Dn25 1 Filtr siatkowy Dn25 1 Zawór regulacyjny firmy typ AB-QM Dn 15 z króćcami Sp. z firmy Flamco lub typ Flexvent Dn15 dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. P. Firlej 49

50 56 1/96 Sala chorych K70 1 Belka chłodząca firmy Swegon lub typ Biscay VF, długość L=2992mm konfiguracja dysz : 4LM/3L2M 1 króciec przyłączeniowy powietrzny wariant podłączenia OH Q W =1,27 kw, Q P =0,32 kw, tp=24 o C,,φ=50%, tz/tp = 14/17 o C,, Lp(A) = 25,0 db (A) Swegon Sp. z 3 Zawór kulowy Dn25 1 Filtr siatkowy Dn25 1 Zawór regulacyjny firmy typ AB-QM Dn 20 z króćcami firmy Flamco lub typ Flexvent Dn /98 Sala chorych K71 1 Belka chłodząca firmy Swegon lub typ Biscay VF, długość L=2992mm konfiguracja dysz : 4LM/3L2M 1 króciec przyłączeniowy powietrzny wariant podłączenia OH Q W =1,27 kw, Q P =0,32 kw, tp=24 o C,,φ=50%, tz/tp = 14/17 o C,, Lp(A) = 25,0 db (A) Sp. z Swegon Sp. z 3 Zawór kulowy Dn25 1 Filtr siatkowy Dn25 dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. P. Firlej 50

51 1 Zawór regulacyjny firmy typ AB-QM Dn 20 z króćcami Sp. z firmy Flamco lub typ Flexvent Dn /100 Sala chorych K72 1 Belka chłodząca firmy Swegon lub typ Biscay VF, długość L=2992mm konfiguracja dysz : 4LM/3L2M 1 króciec przyłączeniowy powietrzny wariant podłączenia OH Q W =1,27 kw, Q P =0,32 kw, tp=24 o C,,φ=50%, tz/tp = 14/17 o C,, Lp(A) = 25,0 db (A) Swegon Sp. z 3 Zawór kulowy Dn25 1 Filtr siatkowy Dn25 1 Zawór regulacyjny firmy typ AB-QM Dn 20 z króćcami Sp. z firmy Flamco lub typ Flexvent Dn15 dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. P. Firlej 51

52 59 1/101 Sala chorych K73 1 Belka chłodząca firmy Swegon lub typ Biscay VF, długość L=2992mm konfiguracja dysz : L4M/5M 1 króciec przyłączeniowy powietrzny wariant podłączenia OH Q W =1,49 kw, Q P =0,48 kw, tp=24 o C,,φ=50%, tz/tp = 14/17 o C,, Lp(A) = 27,0 db (A) Swegon Sp. z 3 Zawór kulowy Dn25 1 Filtr siatkowy Dn25 1 Zawór regulacyjny firmy typ AB-QM Dn 20 z króćcami firmy Flamco lub typ Flexvent Dn /104 Sala chorych K74 1 Belka chłodząca firmy Swegon lub typ Biscay VF, długość L=2992mm konfiguracja dysz : L4M/L4M 1 króciec przyłączeniowy powietrzny wariant podłączenia OH Q W =1,36 kw, Q P =0,43 kw, tp=24 o C,,φ=50%, tz/tp = 14/17 o C,, Lp(A) = 25,0 db (A) Sp. z Swegon Sp. z 3 Zawór kulowy Dn25 1 Filtr siatkowy Dn25 dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. P. Firlej 52

53 1 Zawór regulacyjny firmy typ AB-QM Dn 20 z króćcami Sp. z firmy Flamco lub typ Flexvent Dn /105 Sala chorych K75 1 Belka chłodząca firmy Swegon lub typ Biscay VF, długość L=2992mm konfiguracja dysz : L4M/L4M 1 króciec przyłączeniowy powietrzny wariant podłączenia OH Q W =1,36 kw, Q P =0,43 kw, tp=24 o C,,φ=50%, tz/tp = 14/17 o C,, Lp(A) = 25,0 db (A) Swegon Sp. z 3 Zawór kulowy Dn25 1 Filtr siatkowy Dn25 1 Zawór regulacyjny firmy typ AB-QM Dn 20 z króćcami Sp. z firmy Flamco lub typ Flexvent Dn15 dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. P. Firlej 53

54 62 1/109 Gabinet USG K76 1 Belka chłodząca firmy Swegon lub typ Biscay VF, długość L=2992mm konfiguracja dysz : 4MH/4MH 1 króciec przyłączeniowy powietrzny wariant podłączenia OH Q W =1,50 kw, Q P =0,53 kw, tp=24 o C,,φ=50%, tz/tp = 14/17 o C,, Lp(A) = 29,0 db (A) Swegon Sp. z 3 Zawór kulowy Dn25 1 Filtr siatkowy Dn25 1 Zawór regulacyjny firmy typ AB-QM Dn 20 z króćcami firmy Flamco lub typ Flexvent Dn /118 Sala chorych K77, K78 2 Belka chłodząca firmy Swegon lub typ Biscay VF, długość L=2392mm konfiguracja dysz : 3LM/3LM 1 króciec przyłączeniowy powietrzny wariant podłączenia OH Q W =1,00 kw, Q P =0,24 kw, tp=24 o C,,φ=50%, tz/tp = 14/17 o C,, Lp(A) = 23,0 db (A) Sp. z Swegon Sp. z 6 Zawór kulowy Dn25 2 Filtr siatkowy Dn25 dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. P. Firlej 54

55 2 Zawór regulacyjny firmy typ AB-QM Dn 15 z króćcami 2 Zawór kulowy Dn15 ze złączką do węża oraz 2 Odpowietrznik automatyczny z zaworem stopowym firmy Flamco lub typ Flexvent Dn15 2 PIĘTRO Sp. z 64 2/01 Sekretariat K79, K80 2 Belka chłodząca firmy Swegon lub typ Biscay VF, długość L=1792mm konfiguracja dysz : 3H/3H 1 króciec przyłączeniowy powietrzny wariant podłączenia OH Q W =0,90 kw, Q P =0,40 kw, tp=24 o C,,φ=50%, tz/tp = 14/17 o C,, Lp(A) = 28,0 db (A) Swegon Sp. z 6 Zawór kulowy Dn20 2 Filtr siatkowy Dn20 2 Zawór regulacyjny firmy typ AB-QM Dn 15 z króćcami Sp. z 2 Zawór kulowy Dn15 ze złączką do węża oraz 2 Odpowietrznik automatyczny z zaworem stopowym firmy Flamco lub typ Flexvent Dn15 dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. P. Firlej 55

56 65 2/04 Pokój badań elektrofizjologicznych K81, K82 2 Klimakonwektor firmy Swegon lub długość L=1500mm konfiguracja dysz : M/M strona podłączenia: lewa 2szt. Q W =0,81kW, Q P =0,31kW, tp=24 o C,φ=50%, tz/tp = 14/17 o C, Lp(A) = 26,0 db (A) Swegon Sp. z 6 Zawór kulowy Dn20 2 Filtr siatkowy Dn20 2 Zawór regulacyjny firmy typ AB-QM Dn 15 z króćcami 2 Zawór kulowy Dn15 ze złączką do węża oraz 2 Odpowietrznik automatyczny z zaworem stopowym firmy Flamco lub typ Flexvent Dn /05 Pokój badań audiometrycznych K83 1 Klimakonwektor firmy Swegon lub długość L=1500mm konfiguracja dysz : H/M strona podłączenia: lewa Q W =1,00kW, Q P =0,43kW, tp=24 o C,φ=50%, tz/tp = 14/17 o C, Lp(A) = 31,0 db (A) Sp. z Swegon Sp. z 3 Zawór kulowy Dn25 dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. P. Firlej 56

57 1 Filtr siatkowy Dn25 1 Zawór regulacyjny firmy typ AB-QM Dn 15 z króćcami firmy Flamco lub typ Flexvent Dn /06 Pokój badań audiometrycznych K84 1 Klimakonwektor firmy Swegon lub długość L=1500mm konfiguracja dysz : H/M strona podłączenia: lewa Q W =1,00kW, Q P =0,43kW, tp=24 o C,φ=50%, tz/tp = 14/17 o C, Lp(A) = 31,0 db (A) Sp. z Swegon Sp. z 3 Zawór kulowy Dn25 1 Filtr siatkowy Dn25 1 Zawór regulacyjny firmy typ AB-QM Dn 15 z króćcami Sp. z firmy Flamco lub typ Flexvent Dn15 dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. P. Firlej 57

58 68 2/07 Pokój badań audiometrycznych K85 1 Klimakonwektor firmy Swegon lub długość L=1500mm konfiguracja dysz : H/M strona podłączenia: lewa Q W =1,00kW, Q P =0,43kW, tp=24 o C,φ=50%, tz/tp = 14/17 o C, Lp(A) = 31,0 db (A) Swegon Sp. z 3 Zawór kulowy Dn25 1 Filtr siatkowy Dn25 1 Zawór regulacyjny firmy typ AB-QM Dn 15 z króćcami firmy Flamco lub typ Flexvent Dn /08 Pokój badań K86, K87 2 Klimakonwektor firmy Swegon lub długość L=1100mm konfiguracja dysz : M/M strona podłączenia: prawa 1szt., lewa 1szt. Q W =0,60kW, Q P =0,24kW, tp=24 o C,φ=50%, tz/tp = 14/17 o C, Lp(A) = 27,0 db (A) Sp. z Swegon Sp. z 6 Zawór kulowy Dn20 dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. P. Firlej 58

59 2 Filtr siatkowy Dn20 2 Zawór regulacyjny firmy typ AB-QM Dn 15 z króćcami 2 Zawór kulowy Dn15 ze złączką do węża oraz 2 Odpowietrznik automatyczny z zaworem stopowym firmy Flamco lub typ Flexvent Dn /09 Eksperymentalna kabina ciszy K88 K90 Sp. z 2 Klimakonwektor firmy Swegon lub długość L=1500mm konfiguracja dysz : H/M strona podłączenia: lewa 2szt. Q W =0,69kW, Q P =0,29kW, tp=24 o C,φ=50%, tz/tp = 14/17 o C, Lp(A) = 21,0 db (A) 1 Klimakonwektor firmy Swegon lub długość L=1500mm konfiguracja dysz : H/M strona podłączenia: lewa Q W =0,62kW, Q P =0,27kW, tp=24 o C,φ=50%, tz/tp = 14/17 o C, Lp(A) = < 20,0 db (A) 9 Zawór kulowy Dn20 3 Filtr siatkowy Dn20 dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. P. Firlej 59

60 3 Zawór regulacyjny firmy typ AB-QM Dn 15 z króćcami 3 Zawór kulowy Dn15 ze złączką do węża oraz 3 Odpowietrznik automatyczny z zaworem stopowym firmy Flamco lub typ Flexvent Dn /10 Sala terapii grupowej K91 K93 2 Klimakonwektor firmy Swegon lub długość L=1500mm konfiguracja dysz : H/M strona podłączenia: prawa 2szt. Q W =1,00kW, Q P =0,43kW, tp=24 o C,φ=50%, tz/tp = 14/17 o C, Lp(A) = 31,0 db (A) 1 Klimakonwektor firmy Swegon lub długość L=1500mm konfiguracja dysz : H/M strona podłączenia: prawa Q W =0,95kW, Q P =0,40kW, tp=24 o C,φ=50%, tz/tp = 14/17 o C, Lp(A) = 29,0 db (A) Sp. z Swegon Sp. z 9 Zawór kulowy Dn25 3 Filtr siatkowy Dn25 3 Zawór regulacyjny firmy typ AB-QM Dn 15 z króćcami Sp. z dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. P. Firlej 60

61 3 Zawór kulowy Dn15 ze złączką do węża oraz 3 Odpowietrznik automatyczny z zaworem stopowym firmy Flamco lub typ Flexvent Dn /11 Pokój treningów komputerowych K94 K98 5 Klimakonwektor firmy Swegon lub długość L=1300mm konfiguracja dysz : H/L strona podłączenia: prawa 5szt. Q W =0,81kW, Q P =0,35kW, tp=24 o C,φ=50%, tz/tp = 14/17 o C, Lp(A) = 25,0 db (A) Swegon Sp. z 15 Zawór kulowy Dn20 5 Filtr siatkowy Dn20 5 Zawór regulacyjny firmy typ AB-QM Dn 15 z króćcami Sp. z 5 Zawór kulowy Dn15 ze złączką do węża oraz 5 Odpowietrznik automatyczny z zaworem stopowym firmy Flamco lub typ Flexvent Dn15 dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. P. Firlej 61

62 73 2/12 Pracownia naukowa K99, K100 2 Klimakonwektor firmy Swegon lub typ Primo W, długość L=1300mm ciśnienie na dyszach: 150Pa króciec podłączeniowy powietrzny Ø125 strona podłączenia: prawa 1szt., lewa 1szt. przepływ powietrza 130m 3 /h Q W =0,79kW, Q P =0,35kW, tp=24 o C,φ=50%, tz/tp = 14/17 o C, Lp(A) = 25,0 db (A) Swegon Sp. z 6 Zawór kulowy Dn20 2 Filtr siatkowy Dn20 2 Zawór regulacyjny firmy typ AB-QM Dn 15 z króćcami 2 Zawór kulowy Dn15 ze złączką do węża oraz 2 Odpowietrznik automatyczny z zaworem stopowym firmy Flamco lub typ Flexvent Dn /17 Pracownia naukowa K101, K102 2 Klimakonwektor firmy Swegon lub typ Primo W, długość L=1300mm ciśnienie na dyszach: 150Pa króciec podłączeniowy powietrzny Ø125 strona podłączenia: prawa 1szt., lewa 1szt. przepływ powietrza 130m 3 /h Q W =0,79kW, Q P =0,35kW, tp=24 o C,φ=50%, tz/tp = 14/17 o C, Lp(A) = 25,0 db (A) Sp. z Swegon Sp. z 6 Zawór kulowy Dn20 dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. P. Firlej 62

63 2 Filtr siatkowy Dn20 2 Zawór regulacyjny firmy typ AB-QM Dn 15 z króćcami 2 Zawór kulowy Dn15 ze złączką do węża oraz 2 Odpowietrznik automatyczny z zaworem stopowym firmy Flamco lub typ Flexvent Dn /20 Biblioteka naukowa K103, K104 2 Klimakonwektor firmy Swegon lub długość L=1300mm konfiguracja dysz : H/L strona podłączenia: lewa 2szt. Q W =0,81kW, Q P =0,35kW, tp=24 o C,φ=50%, tz/tp = 14/17 o C, Lp(A) = 25,0 db (A) Sp. z Swegon Sp. z 6 Zawór kulowy Dn20 2 Filtr siatkowy Dn20 2 Zawór regulacyjny firmy typ AB-QM Dn 15 z króćcami Sp. z 2 Zawór kulowy Dn15 ze złączką do węża oraz 2 Odpowietrznik automatyczny z zaworem stopowym firmy Flamco lub typ Flexvent Dn15 dr inż. Mieczysław Porowski, mgr inż. T. Murawa, mgr inż. P. Firlej 63
