1 strona E 1/6 INSTALACJE ELEKTRYCZNE 1. PODSTAWA OPRACOWANIA Podstawę niniejszego opracowania stanowią: - Umowa z Inwestorem na Projekt Budowlany, - Projekt technologiczny instalacji wymiennikowni, - Obowiązujące normy i normatywy projektowania, oprogramowanie komputerowe, katalogi branżowe, przepisy budowy i eksploatacji urządzeń elektrycznych. 2. UWAGI OGÓLNE I ZAKRES OPRACOWANIA. Niniejsze opracowanie ma za zadanie zaprojektowanie instalacji zasilania i sterowania dla instalacji wymiennikowi -węzła cieplnego. W zakres opracowania wchodzi wykonanie: -tablicy TZK zasilającej, zawierającej podzespoły zabezpieczające instalacje i urządzenia wymiennikowi -węzła cieplnego, kotłowni gazowej i obiegów solarnych, zgodnie z obowiązującymi normami i przepisami, -tablic TSW zasilająco-sterowniczej urządzeń wymiennikowi -węzła cieplnego, -instalacje elektryczne oświetlenia i gniazd wtykowych pomieszczeń kotłowni gazowej i wymiennikowni, -uziemiającą i połączeń wyrównawczych w pomieszczeniu wymiennikowi i kotłowni gazowej, 3. ZASILANIE W ENERGIE ELEKTRYCZNĄ Zasilanie urządzeń i instalacji pomieszczeń kotłowni gazowej i wymiennikowi -węzła cieplneg przewidziano z istniejącej głównej rozdzielni niskiego napięcia zlokalizowanej w pomieszczeniu ruchu elektrycznego szpitala. Kabel zasilający tablicę TZK należy wprowadzić na Wyłącznik Główny Zasilania, umieszczony obok drzwi wejściowych do tego pomieszczenia.

projektowania, oprogramowanie komputerowe, katalogi branżowe, przepisy budowy i eksploatacji urządzeń elektrycznych. 2. UWAGI OGÓLNE I ZAKRES OPRACOWANIA.

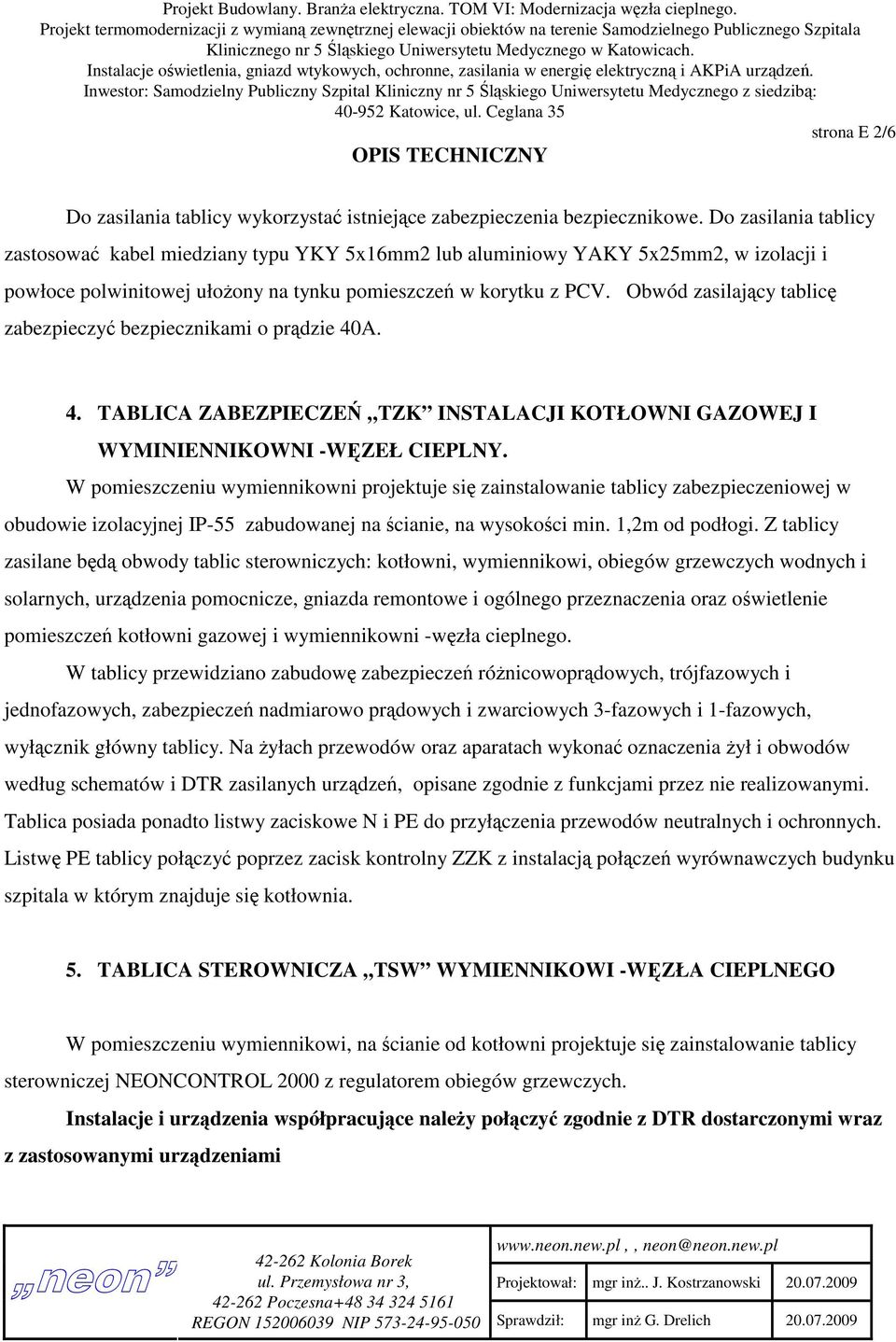

2 strona E 2/6 Do zasilania tablicy wykorzystać istniejące zabezpieczenia bezpiecznikowe. Do zasilania tablicy zastosować kabel miedziany typu YKY 5x16mm2 lub aluminiowy YAKY 5x25mm2, w izolacji i powłoce polwinitowej ułożony na tynku pomieszczeń w korytku z PCV. Obwód zasilający tablicę zabezpieczyć bezpiecznikami o prądzie 40A. 4. TABLICA ZABEZPIECZEŃ TZK INSTALACJI KOTŁOWNI GAZOWEJ I WYMINIENNIKOWNI -WĘZEŁ CIEPLNY. W pomieszczeniu wymiennikowni projektuje się zainstalowanie tablicy zabezpieczeniowej w obudowie izolacyjnej IP-55 zabudowanej na ścianie, na wysokości min. 1,2m od podłogi. Z tablicy zasilane będą obwody tablic sterowniczych: kotłowni, wymiennikowi, obiegów grzewczych wodnych i solarnych, urządzenia pomocnicze, gniazda remontowe i ogólnego przeznaczenia oraz oświetlenie pomieszczeń kotłowni gazowej i wymiennikowni -węzła cieplnego. W tablicy przewidziano zabudowę zabezpieczeń różnicowoprądowych, trójfazowych i jednofazowych, zabezpieczeń nadmiarowo prądowych i zwarciowych 3-fazowych i 1-fazowych, wyłącznik główny tablicy. Na żyłach przewodów oraz aparatach wykonać oznaczenia żył i obwodów według schematów i DTR zasilanych urządzeń, opisane zgodnie z funkcjami przez nie realizowanymi. Tablica posiada ponadto listwy zaciskowe N i PE do przyłączenia przewodów neutralnych i ochronnych. Listwę PE tablicy połączyć poprzez zacisk kontrolny ZZK z instalacją połączeń wyrównawczych budynku szpitala w którym znajduje się kotłownia. 5. TABLICA STEROWNICZA TSW WYMIENNIKOWI -WĘZŁA CIEPLNEGO W pomieszczeniu wymiennikowi, na ścianie od kotłowni projektuje się zainstalowanie tablicy sterowniczej NEONCONTROL 2000 z regulatorem obiegów grzewczych. Instalacje i urządzenia współpracujące należy połączyć zgodnie z DTR dostarczonymi wraz z zastosowanymi urządzeniami

Obwód zasilający tablicę zabezpieczyć bezpiecznikami o prądzie 40A. 4. TABLICA ZABEZPIECZEŃ TZK INSTALACJI KOTŁOWNI GAZOWEJ I WYMINIENNIKOWNI -WĘZEŁ CIEPLNY.

3 strona E 3/6 Tablica posiada ponadto listwy zaciskowe N i PE do przyłączenia przewodów neutralnych i ochronnych. Listwę PE tablicy połączyć poprzez zacisk kontrolny ZZK z instalacją połączeń wyrównawczych budynku wymiennikowni. 6. STEROWANIE URZĄDZENIAMI W pomieszczeni wymiennikowi projektuje się zainstalowanie tablicy NEONCONTROL obiegów grzewczych wodnych. Tablice zasilać będą pompy obiegowe i cyrkulacyjne oraz zawory mieszające sterowane na podstawie wskazań czujników temperatury. Regulatory współpracować będą także z zaworami trójdrogowymi w obiegach grzewczych. Regulatory wypracowywać będą funkcje pracy pomp na podstawie wskazań temperatury w poszczególnych obiegach i na podstawie temperatury zewnętrznej. Pompy elektroniczne nie wymagają dodatkowego zabezpieczenia poza zastosowanymi w regulatorach. Z tablicy TSW bezpośrednio sterowane są pompy jednofazowe i zawory mieszające. Tablica posiada ponadto listwy zaciskowe N i PE do przyłączenia przewodów neutralnych i ochronnych. Listwę PE tablicy połączyć poprzez zacisk kontrolny ZZK z instalacją połączeń wyrównawczych budynku Przewody i aparaty wykonawca winien opisać zgodnie ze schematami, rysunkami montażowymi i DTR zastosowanych urządzeń i podzespołów. 7. INSTALACJE ELEKTRYCZNE I STEROWNICZE Instalację należy wykonać jako natynkową, w osprzęcie hermetycznym z wykorzystaniem listew z PCV i korytek stalowych z pokrywami. Instalacje wykonać przewodami typu YDYżo, o znamionowym napięciu izolacji 750V, przekroje i ilość żył przewodów podano na schematach. Jako dodatkowa ochronę przewodów i kabli należy stosować zbrojone, elastyczne rury osłonowe z PCV mocowane do rurociągów i konstrukcji wsporczych urządzeń wymiennikowi -węzła cieplnego.

STEROWANIE URZĄDZENIAMI W pomieszczeni wymiennikowi projektuje się zainstalowanie tablicy NEONCONTROL obiegów grzewczych wodnych.

4 strona E 4/6 Instalację do czujników pomiarowych wykonać kablami sygnalizacyjnymi, typu YSTY, a połączenia elastyczne do pomp i zaworów przewodami typu YLYżo o przekrojach i ilości żył dobranych zgodnie ze schematami instalacji oraz podanymi na planach instalacji i w D.T.R. urządzeń. Wszystkie podzespołu i aparatu winny być wykonane jako bryzgoszczelne w stopniu szczelności min. IP INSTALACJA UZIEMIEŃ OCHRONNYCH I POŁĄCZEŃ WYRÓWNAWCZYCH W celu zapewnienia skuteczności ochrony przeciwporażeniowej oraz prawidłowego działania wyłączników ochronnych różnicowoprądowych i ochronników przepięciowych projektuje się instalację połączeń wyrównawczych w postaci bednarki stalowej Fe/Zn 30x3mm, ocynkowanej prowadzonej na wysokości 0,2m nad posadzką kotłowni i magazynie oleju. Bednarkę tą należy przyłączyć za pośrednictwem złącz kontrolnych ZK do instalacji uziemiającej instalację odgromową budynku. W wypadku nie uzyskania wymaganej oporności uziemienia (<10 Ohm) należy wykonać uziom szpilkowy w postaci pręta stalowego miedziowanego o długości 6,0m w odległości min. 2,0m od zewnętrznej ściany budynku. Do bednarki za pośrednictwem zacisków śrubowych ZY przyłączyć wszystkie metalowe konstrukcje, obudowy i rurociągi występujące w pomieszczeniach. Zbiorczy zacisk kontrolny ZZK służy do przyłączenia zacisków ochronnych pomp, zaworów itp. Do instalacji uziemiającej przyłączy także zacisk ochronny tablic TZK, TSW. Po wykonaniu instalacji należy przeprowadzić badania ciągłości instalacji odgromowej i połączeń wyrównawczych, oraz wartości oporności uziemienia, a wyniki ująć w protokóle badań. 9. OCHRONA PRZECIW PRZEPIĘCIOWA Dla urządzeń kotłowni zaleca się zastosowanie pełnej ochrony przeciwprzepięciowej. Ze względu na charakter obiektu ochronniki kategorii B i C powinny być zabudowane przez Inwestora w istniejącej rozdzielni głównej. W tablicy TZK Wymiennikownia projektuje się umieści ochronniki przeciwprzepięciowe kategorii C a przy zasilaniu tablic sterowniczych ochronniki kat D umieścić w

INSTALACJA UZIEMIEŃ OCHRONNYCH I POŁĄCZEŃ WYRÓWNAWCZYCH W celu zapewnienia skuteczności ochrony przeciwporażeniowej oraz prawidłowego działania wyłączników ochronnych różnicowoprądowych i ochronników

5 strona E 5/6 tych tablicach. Ochronniki należy przyłączyć do przewodów roboczych, przewodu neutralnego oraz do zacisku ZZK instalacji uziemiającej. Jako ochronniki przepięć stosować aparaty bezwydmuchowe. 10. OCHRONA PRZECIW PORAŻENIOWA Jako ochronę przeciwporażeniową dodatkową przewiduje się, stosowanie szybkiego wyłączenia zasilania, za pomocą wyłączników różnicowoprądowych (dj=30ma) i nadmiarowo prądowych, oraz zastosowano obudowę tablic zasilających w II kl. izolacji Jako przewody ochronne należy wykorzystywać piątą (dla obwodów 3-fazowych) lub trzecią (dla obwodów 1-fazowych) żyłę przewodów zasilających, a jako uziemienie uziom instalacji odgromowej i ochronnej budynku kotłowni. Po wykonaniu instalacji należy wykonać sprawdzenie skuteczności ochrony przeciwporażeniowej, a wyniki ująć w protokóle badań.

OCHRONA PRZECIW PORAŻENIOWA Jako ochronę przeciwporażeniową dodatkową przewiduje się, stosowanie szybkiego wyłączenia zasilania, za pomocą wyłączników różnicowoprądowych (dj=30ma) i nadmiarowo

6 strona E 6/6 Częstochowa O Ś W I A D C Z E N I E Na podstawi Ustawy z dnia 7 lipca 1994r. Prawo Budowlane (jednolity tekst Dz. U. Z 2003r Nr 207, poz z późniejszymi zmianami) Zgodnie z art. 20 ust. 4 Prawa Budowlanego oświadczamy, że Projekt Budowlany instalacji elektrycznych związanych z termomodernizacją Samodzielnego Publicznego Szpitala Klinicznego nr 5 Śląskiego Uniwersytetu Medycznego w Katowicach, przy ul. Ceglanej 35. karta mapy 66, nr działki 115/13 i 118/1, część elektryczna dla zasilania i sterowania urządzeń wymiennikowi -węzła cieplnego, został wykonany zgodnie z obowiązującymi przepisami, zasadami wiedzy technicznej, normami i jest kompletny dla celu jakiemu ma służyć. Projektował: mgr inż. Jan Kostrzanowski projektowanie instalacji, sieci i urządzeń elektrycznych b.o. Nr upr. UAN-VIII-7342/156/94 Nr ewid. Ś.O.I.I.B. SLK/IE/1552/02 Sprawdził: mgr inż. Grzegorz Drelich projektowanie instalacji, sieci i urządzeń elektrycznych b.o. Nr upr. SLK/0605/POOD/O4 Nr ewid. Ś.O.I.I.B. SLK/IE/1421/02 DOKUMENTACJA PODLEGA OCHRONIE DÓBR OSOBISTYCH I PRAW AUTORSKICH. NIEDOZWOLONE JEST KOPIOWANIE, ODSTĘPOWANIE INNYM JEDNOSTKOM PRAWNYM LUB FIZYCZNYM, W CAŁOŚCI LUB WE FRAGMENTACH, DOKONYWANIE ZMIAN LUB POPRAWNEGO BEZ WIEDZY AUTORÓW. (Ustawa o prawie autorskim i prawach pokrewnych Dz.U.Nr 24 poz. 83 z dnia )

4 Prawa Budowlanego oświadczamy, że Projekt Budowlany instalacji elektrycznych związanych z termomodernizacją Samodzielnego Publicznego Szpitala Klinicznego nr 5 Śląskiego Uniwersytetu Medycznego w
