Nr modelu Serie SP 212/SP 213 Przewodnik po ustawieniach sieci bezprzewodowej

Transkrypt

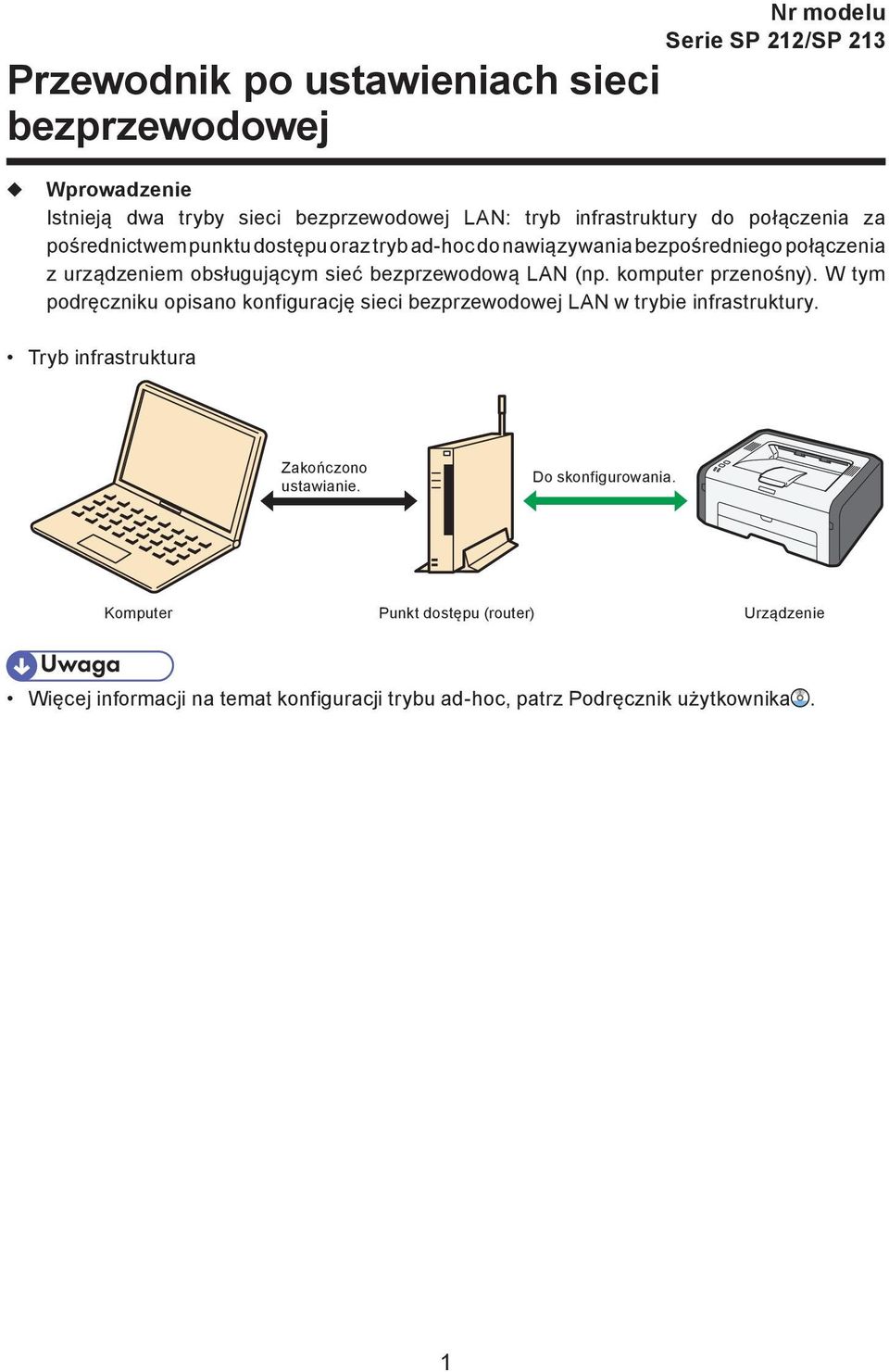

1 Nr modelu Serie SP 212/SP 213 Przewodnik po ustawieniach sieci bezprzewodowej Wprowadzenie Istnieją dwa tryby sieci bezprzewodowej LAN: tryb infrastruktury do połączenia za pośrednictwem punktu dostępu oraz tryb ad-hoc do nawiązywania bezpośredniego połączenia z urządzeniem obsługującym sieć bezprzewodową LAN (np. komputer przenośny). W tym podręczniku opisano konfigurację sieci bezprzewodowej LAN w trybie infrastruktury. Tryb infrastruktura Zakończono ustawianie. Do skonfigurowania. Komputer Punkt dostępu (router) Urządzenie Więcej informacji na temat konfiguracji trybu ad-hoc, patrz Podręcznik użytkownika. 1

2 1. Przed konfiguracją ustawień sieci bezprzewodowej LAN Sprawdzanie punktu dostępu sieci bezprzewodowej LAN (Router) Te informacje są wymagane w przypadku ręcznego konfigurowania ustawień sieci bezprzewodowej LAN. Nie można ich wyświetlić za pomocą urządzenia. Sprawdzanie identyfikatora SSID i klucza szyfrowania Identyfikator SSID i klucz szyfrowania punktu dostępu (routera) sieci bezprzewodowej mogą być nadrukowane na etykiecie umieszczonej na punkcie dostępu (routerze). Szczegółowe informacje dotyczące identyfikatora SSID i klucza szyfrowania można znaleźć w instrukcji obsługi punktu dostępu (routera). SSID :XXXXXXXXXXXXX Klucz szyfrowania :XXXXXXXXXXXXX PL CVW901 Sprawdź identyfikator SSID oraz klucz szyfrowania i zapisz je w pustych polach tak jak pokazano. SSID: Klucz szyfrowania: 2

3 Liczba znaków używanych dla klucza szyfrowania Liczba znaków używanych dla klucza szyfrowania różni się. Autoryzacja Szyfrowanie Długość klucza WEP Format klucza WEP Klucz WEP/Hasło WEP (maks. liczba znaków) System otwarty Brak System otwarty WEP 64 bity ASCII 5 znaków Szesnastkowy 10 znaków 128 bitów ASCII 13 znaków Szesnastkowy 26 znaków Klucz współdzielony WEP 64 bity ASCII 5 znaków Szesnastkowy 10 znaków 128 bitów ASCII 13 znaków Szesnastkowy 26 znaków WPA2-PSK CCMP (AES) - - Od 8 do 63 cyfr ASCII lub 64 cyfry Hex Różne tryby WPA/WPA2 TKIP/AES - - Od 8 do 63 cyfr ASCII lub 64 cyfry Hex W zależności od modelu, ustawienia "Szyfrowanie", "Długość klucza WEP" oraz "Format klucza WEP" mogą być połączone w jedną pozycję, na przykład [WEP 64 bit ASCII]. Konfiguracja/sprawdzanie ustawień w urządzeniu Przed konfiguracją ustawień sieci bezprzewodowej wydrukuj stronę konfiguracyjną, aby uzyskać informacje wymagane do konfiguracji ustawień. Drukowanie strony konfiguracyjnej SP 212w/SP 212Nw/SP 213w/SP 213Nw Trzymając wciśnięty przycisk [Stop/Start], włącz zasilanie, nie zwalniając przycisku [Stop/Start] przez 13 sekund. DCT887 3

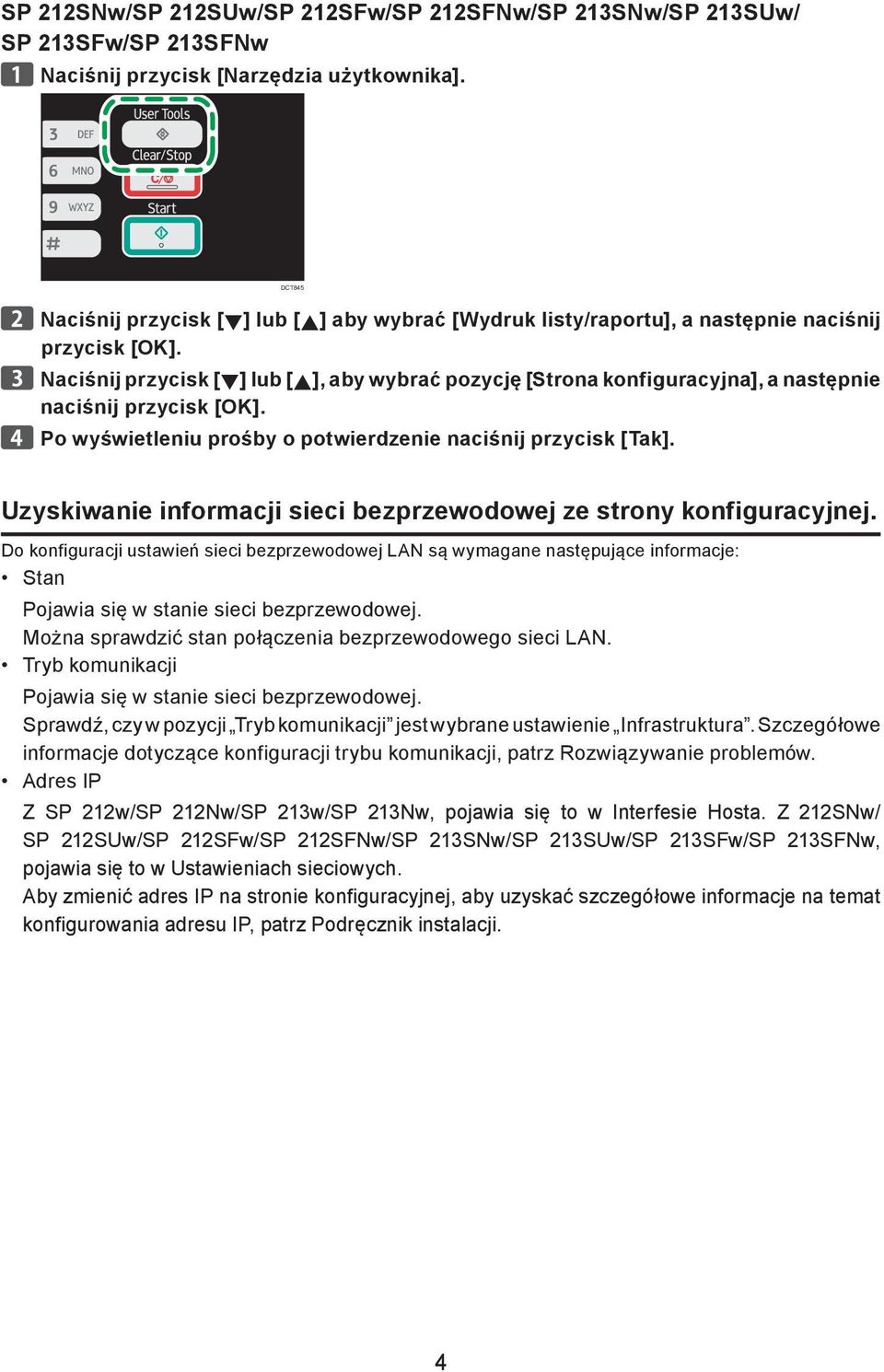

4 SP 212SNw/SP 212SUw/SP 212SFw/SP 212SFNw/SP 213SNw/SP 213SUw/ SP 213SFw/SP 213SFNw Naciśnij przycisk [Narzędzia użytkownika]. DCT845 Naciśnij przycisk [ ] lub [ ] aby wybrać [Wydruk listy/raportu], a następnie naciśnij przycisk [OK]. Naciśnij przycisk [ ] lub [ ], aby wybrać pozycję [Strona konfiguracyjna], a następnie naciśnij przycisk [OK]. Po wyświetleniu prośby o potwierdzenie naciśnij przycisk [Tak]. Uzyskiwanie informacji sieci bezprzewodowej ze strony konfiguracyjnej. Do konfiguracji ustawień sieci bezprzewodowej LAN są wymagane następujące informacje: Stan Pojawia się w stanie sieci bezprzewodowej. Można sprawdzić stan połączenia bezprzewodowego sieci LAN. Tryb komunikacji Pojawia się w stanie sieci bezprzewodowej. Sprawdź, czy w pozycji Tryb komunikacji jest wybrane ustawienie Infrastruktura. Szczegółowe informacje dotyczące konfiguracji trybu komunikacji, patrz Rozwiązywanie problemów. Adres IP Z SP 212w/SP 212Nw/SP 213w/SP 213Nw, pojawia się to w Interfesie Hosta. Z 212SNw/ SP 212SUw/SP 212SFw/SP 212SFNw/SP 213SNw/SP 213SUw/SP 213SFw/SP 213SFNw, pojawia się to w Ustawieniach sieciowych. Aby zmienić adres IP na stronie konfiguracyjnej, aby uzyskać szczegółowe informacje na temat konfigurowania adresu IP, patrz Podręcznik instalacji. 4

5 CHV Sprawdzanie środowiska sieci bezprzewodowej Sprawdź, które ustawienia sieci bezprzewodowej LAN należy skonfigurować za pomocą poniższego wykresu: Sposób połączenia może się różnić w zależności od specyfikacji wykorzystywanego punktu dostępu sieci bezprzewodowej (router). Patrz podręcznik punktu dostępu (router). Upewnij się, że punkt dostępu (router) jest podłączony do sieci. Czy urządzenie obsługuje połączenia WPS? Tak Nie Konfiguracja ręczna SP 212w/SP 212Nw/SP 213w/SP 213Nw Szczegóły, patrz strona 13. SP 212SNw/SP 212SUw/SP 212SFw/SP 212SFNw/ SP 213SNw/SP 213SUw/SP 213SFw/SP 213SFNw Szczegóły patrz strona 25. Czy urządzenie ma przycisk WPS? WPS Tak Nie Łatwa konfiguracja z wykorzystaniem kodu PIN SP 212w/SP 212Nw/SP 213w/SP 213Nw Szczegóły, patrz strona 9. SP 212SNw/SP 212SUw/SP 212SFw/SP 212SFNw/ SP 213SNw/SP 213SUw/SP 213SFw/SP 213SFNw Szczegóły, patrz strona 23. Prosta konfiguracja przyciskiem WPS SP 212w/SP 212Nw/SP 213w/SP 213Nw Szczegóły, patrz strona 6. SP 212SNw/SP 212SUw/SP 212SFw/SP 212SFNw/ SP 213SNw/SP 213SUw/SP 213SFw/SP 213SFNw Szczegóły, patrz strona 22. Przycisk WPS i połączenie za pomocą kodu PIN W zależności od używanego punktu dostępu (routera) konfigurację można przeprowadzić przy użyciu przycisku WPS, kodu PIN lub obu tych metod. Aby nawiązać połączenie przy użyciu kodu PIN, na ekranie komputera musi być wyświetlony ekran konfiguracji punktu dostępu (routera). Zabezpieczenia połączenia WPS Funkcja WPS automatycznie konfiguruje metodę szyfrowania w urządzeniach. Ustawienia zabezpieczeń zależą od środowiska połączenia. W związku z tym, że nie można przyjąć, że jest skonfigurowane ustawienie zabezpieczeń jest najbardziej bezpieczne. 5

6 3. Należy skonfigurować sieć bezprzewodową LAN (SP 212w/SP 212Nw/SP 213w/SP 213Nw) Prosta konfiguracja przyciskiem WPS Jeśli punkt dostępu (router) nie może być wykryty w ciągu dwóch minut, sesja wygasa. Dostępność urządzenia Panel operacyjny Web Image Monitor Smart Organizing Monitor* Tak Nie Tak * Zainstaluj Smart Organizing Monitor przed jego używaniem. Aby uzyskać szczegóły dotyczące instalacji, zobacz Poręcznik instalacji oraz Podręcznik użytkownika. Używanie panela operacyjnego Sprawdź, czy punkt dostępu (router) bezprzewodowej sieci LAN działa prawidłowo. Gdy wskaźnik zasilania świeci się, naciśnij i przytrzymaj przycisk [Wi-Fi] przez dwie sekundy lub dłużej. DCT869 Wszystkie wskaźniki świecą się kolejno przez trzy sekundy. Jeżeli urządzenie nie będzie obsługiwane w ciągu tych trzech sekund, urządzenie rozpocznie połączenie metodą PBC. DCT872 6

7 Naciśnij przycisk WPS na punkcie dostępu (routerze) w ciągu dwóch minut. WPS CHV607 Sprawdź wynik. Połączenie pomyślnie nawiązane: Przycisk [Wi-Fi] zmienia się ze światła migającego na ciągłe. Połączenie nie powiodło się: Wskaźnik alarmu zaczyna migać, po upływie 30 sekund, wskaźnik alarmu gaśnie, a wskaźnik zasilania świeci się stale. Przycisk [Wi-Fi] również przestaje migać. Zakończono konfigurację ustawień sieci bezprzewodowej. Następnie należy zainstalować sterowniki drukarki z załączonej płyty CD-ROM. Aby uzyskać szczegółowe informacje, patrz Podręcznik instalacji. Używanie Smart Organizing Monitor Sprawdź, czy punkt dostępu (router) sieci bezprzewodowej działa prawidłowo. W menu [Start], kliknij [Wszystkie programy]. Kliknij polecenie [Smart Organizing Monitor for SP xxx Series]. Kliknij polecenie [Stan Smart Organizing Monitor]. Jeśli urządzenie, którego używasz nie jest wybrane, kliknij [Podłącz drukarkę], a następnie wybierz model urządzenia. Kliknij kartę [Narzędzia użytkownika]. Kliknij polecenie [Konfiguracja drukarki]. Wprowadź kod dostępu, a następnie naciśnij przycisk [OK]. Domyślnym kodem dostępu jest "Admin". Jeżeli nie został on zmieniony, wpisz "Admin". Wielkość znaków ma znaczenie. 7

8 Kliknij kartę [Bezprzewodowa]. Skonfiguruj ustawienia w następujący sposób: Wybierz [Konfiguracja z WPS] 2. Wybierz [Bezprzewodowa konfiguracja chroniona z zastosowaniem przycisku Push Button]. 3. Po skonfigurowaniu ustawień w Krokach od 1 do 2, kliknij [Połącz] aby nawiązać połączenie. Naciśnij przycisk WPS na punkcie dostępu (router). DCT863 WPS CHV607 Sprawdź wynik. Połączenie pomyślnie nawiązane: Wyświetlenie komunikatu Połączono do punktu dostępu oznacza, że połączenie zostało nawiązane. Połączenie nie powiodło się: Wyświetlenie komunikatu Nieudane połączenie do punktu dostępu oznacza, że połączenie nie zostało nawiązane. Rozpocznij ponownie od początku. 8

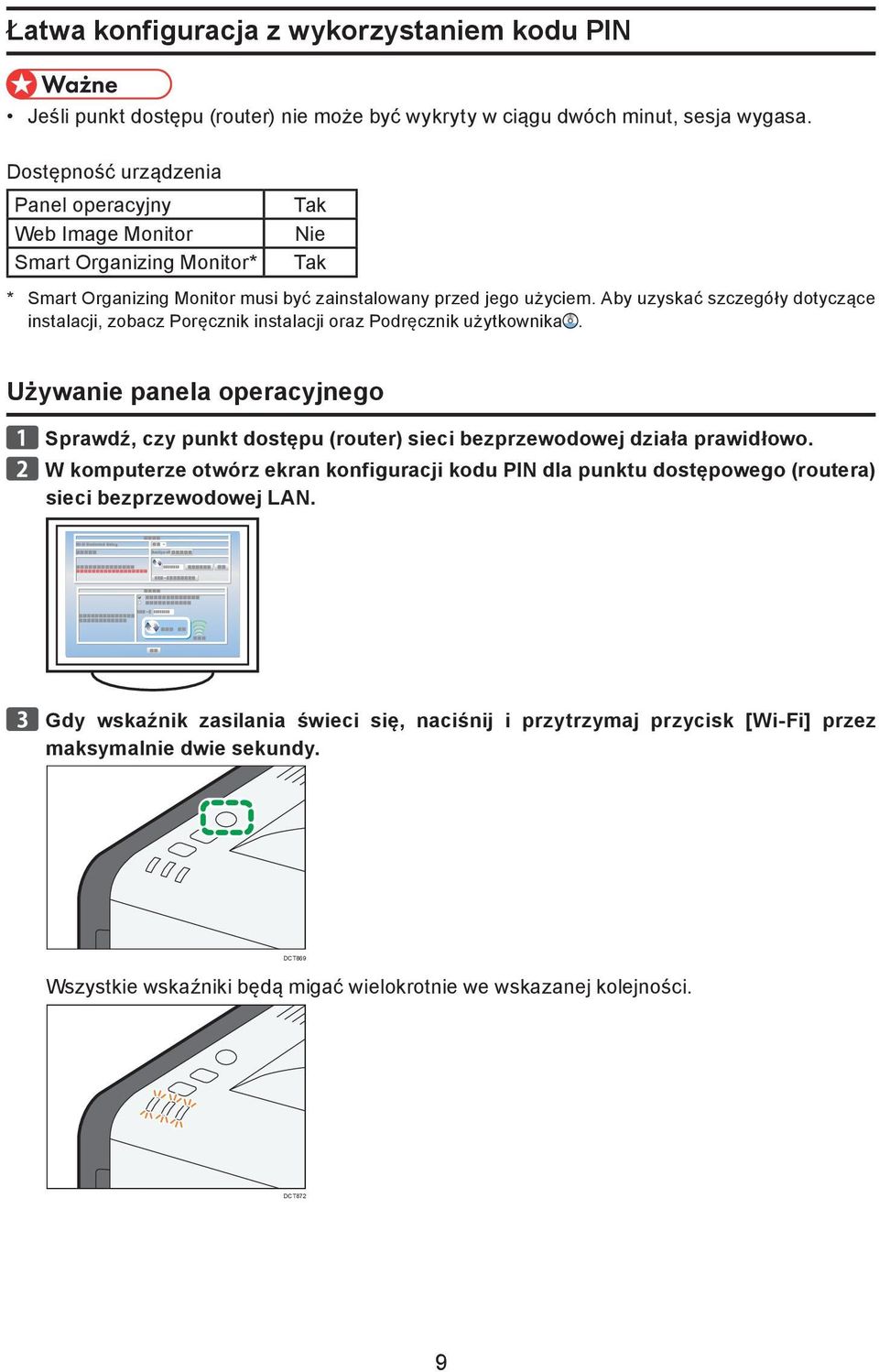

9 Łatwa konfiguracja z wykorzystaniem kodu PIN Jeśli punkt dostępu (router) nie może być wykryty w ciągu dwóch minut, sesja wygasa. Dostępność urządzenia Panel operacyjny Web Image Monitor Smart Organizing Monitor* Tak Nie Tak * Smart Organizing Monitor musi być zainstalowany przed jego użyciem. Aby uzyskać szczegóły dotyczące instalacji, zobacz Poręcznik instalacji oraz Podręcznik użytkownika. Używanie panela operacyjnego Sprawdź, czy punkt dostępu (router) sieci bezprzewodowej działa prawidłowo. W komputerze otwórz ekran konfiguracji kodu PIN dla punktu dostępowego (routera) sieci bezprzewodowej LAN. Gdy wskaźnik zasilania świeci się, naciśnij i przytrzymaj przycisk [Wi-Fi] przez maksymalnie dwie sekundy. DCT869 Wszystkie wskaźniki będą migać wielokrotnie we wskazanej kolejności. DCT872 9

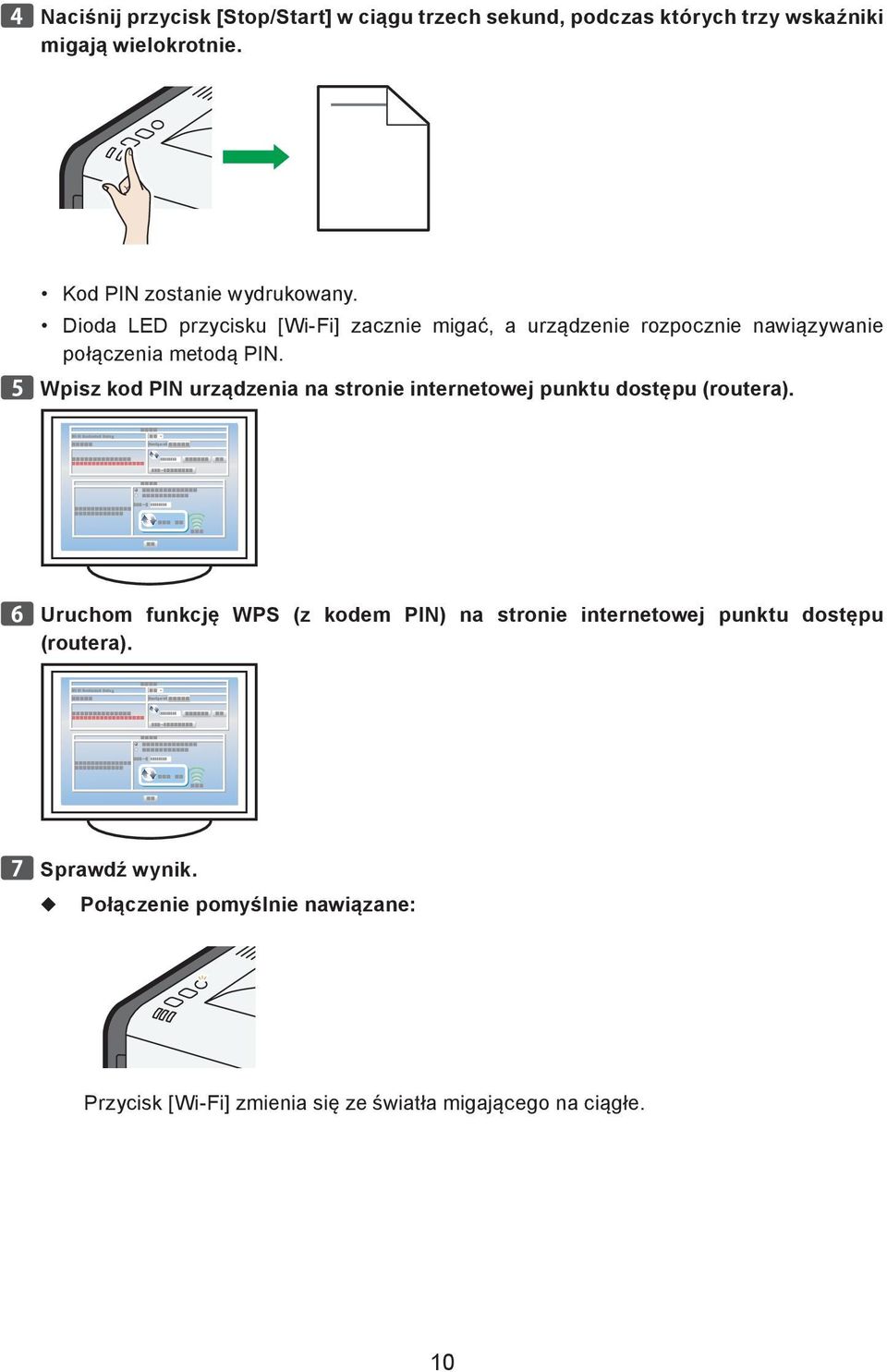

10 Naciśnij przycisk [Stop/Start] w ciągu trzech sekund, podczas których trzy wskaźniki migają wielokrotnie. Kod PIN zostanie wydrukowany. Dioda LED przycisku [Wi-Fi] zacznie migać, a urządzenie rozpocznie nawiązywanie połączenia metodą PIN. Wpisz kod PIN urządzenia na stronie internetowej punktu dostępu (routera). Uruchom funkcję WPS (z kodem PIN) na stronie internetowej punktu dostępu (routera). Sprawdź wynik. Połączenie pomyślnie nawiązane: Przycisk [Wi-Fi] zmienia się ze światła migającego na ciągłe. 10

11 Połączenie nie powiodło się: Wskaźnik alarmu zaczyna migać, po upływie 30 sekund, wskaźnik alarmu gaśnie, a wskaźnik zasilania świeci się stale. Przycisk [Wi-Fi] również przestaje migać. Zakończono konfigurację ustawień sieci bezprzewodowej. Następnie należy zainstalować sterowniki drukarki z załączonej płyty CD-ROM. Aby uzyskać szczegółowe informacje, patrz Podręcznik instalacji. Używanie Smart Organizing Monitor Sprawdź, czy punkt dostępu (router) sieci bezprzewodowej działa prawidłowo. W menu [Start], kliknij [Wszystkie programy]. Kliknij polecenie [Smart Organizing Monitor for SP xxx Series]. Kliknij polecenie [Stan Smart Organizing Monitor]. Jeśli urządzenie, którego używasz nie jest wybrane, kliknij [Podłącz drukarkę], a następnie wybierz model urządzenia. Kliknij kartę [Narzędzia użytkownika]. Kliknij polecenie [Konfiguracja drukarki]. Wprowadź kod dostępu, a następnie naciśnij przycisk [OK]. Domyślnym kodem dostępu jest "Admin". Jeżeli nie został on zmieniony, wpisz "Admin". Wielkość znaków ma znaczenie. 11

12 Kliknij kartę [Połączenie bezprzewodowe]. Skonfiguruj ustawienia w następujący sposób: Wybierz [Konfiguracja z WPS]. 2. Wybierz [Chroniona konfiguracja Wi-Fi z kodem PIN]. 3. Można wyświetlić kod PIN poprzez kliknięcie polecenia [Uzyskaj kod PIN]. 4. Po konfiguracji ustawień w Krokach od 1 do 3, kliknij [Połącz], aby nawiązać połączenie. Wpisz kod PIN urządzenia na stronie internetowej punktu dostępu (routera). DCT864 Uruchom funkcję WPS (z kodem PIN) na stronie internetowej punktu dostępu (routera). 12

13 Sprawdź wynik. Połączenie pomyślnie nawiązane: Wyświetlenie komunikatu Połączono do punktu dostępu oznacza, że połączenie zostało nawiązane. Połączenie nie powiodło się: Wyświetlenie komunikatu Nieudane połączenie do punktu dostępu oznacza, że połączenie nie zostało nawiązane. Rozpocznij ponownie od początku. Konfiguracja ręczna Jeśli nie można ustalić ustawień używanego punktu dostępu (routera) lub punkt dostępu (router) nie obsługuje WPS, skonfiguruj ustawienia sieci bezprzewodowej ręcznie. Sprawdź identyfikator SSID i klucz szyfrowania (klucz/hasło WEP) zgodnie z informacjami w instrukcji obsługi używanego punktu dostępu (routera) sieci bezprzewodowej LAN. Ustal metodę ochrony stosowaną przez używany punkt dostępu (router). Jeśli nie masz pewności, która metoda ochrony jest obsługiwana przez używany punkt dostępu (router) bezprzewodowej sieci LAN, zapoznaj się z informacjami w instrukcji obsługi punktu dostępu (router). Jeśli włączony jest protokół DHCP, ustawienia bezprzewodowej sieci LAN należy określić za pośrednictwem połączenia przewodowego, a następnie ponownie nawiązać połączenie przy użyciu adresu IP sieci bezprzewodowej. Dostępność urządzenia Panel operacyjny Web Image Monitor Smart Organizing Monitor* Nie Tak Tak * Smart Organizing Monitor musi być zainstalowany przed jego użyciem. Aby uzyskać szczegóły dotyczące instalacji, zobacz Podręcznik instalacji oraz Podręcznik użytkownika. Używanie Smart Organizing Monitor Sprawdź, czy punkt dostępu (router) sieci bezprzewodowej działa prawidłowo. W menu [Start], kliknij [Wszystkie programy]. Kliknij polecenie [Smart Organizing Monitor for SP xxx Series]. Kliknij polecenie [Stan Smart Organizing Monitor]. Jeśli urządzenie, którego używasz nie jest wybrane, kliknij [Podłącz drukarkę], a następnie wybierz model urządzenia. Kliknij kartę [Narzędzia użytkownika]. Kliknij polecenie [Konfiguracja drukarki]. Wprowadź kod dostępu, a następnie naciśnij przycisk [OK]. Domyślnym kodem dostępu jest "Admin". Jeżeli nie został on zmieniony, wpisz "Admin". Wielkość znaków ma znaczenie. 13

14 Kliknij kartę [Połączenie bezprzewodowe]. Skonfiguruj ustawienia w następujący sposób: 2 1 DCT Wybierz [Konfiguracja ręczna]. 2. Wybierz [Infrastruktura]. Skonfiguruj SSID oraz klucz szyfrowania, potem nawiąż połączenie. Następne kroki różnią się w zależności od wybranej metody autoryzacji. 14

15 A. Nawiązywanie połączenia z urządzeniami przy użyciu metody autoryzacji WPA2-PSK lub Różny tryb WPA2/WPA Szczegółowe informacje dotyczące sprawdzania klucza szyfrowania znajdują się na stronie 2 Sprawdzanie identyfikatora SSID i klucza szyfrowania DCT Wprowadź identyfikator SSID punktu dostępowego (routera). 2. Wybierz [WPA2-PSK] lub [Tryb różny WPA/WPA2]. 3. Wpisz klucz szyfrowania dla punktu dostępu (routera). 4. Po konfiguracji ustawień w Krokach od 1 do 3, kliknij [OK], aby nawiązać połączenie. 15

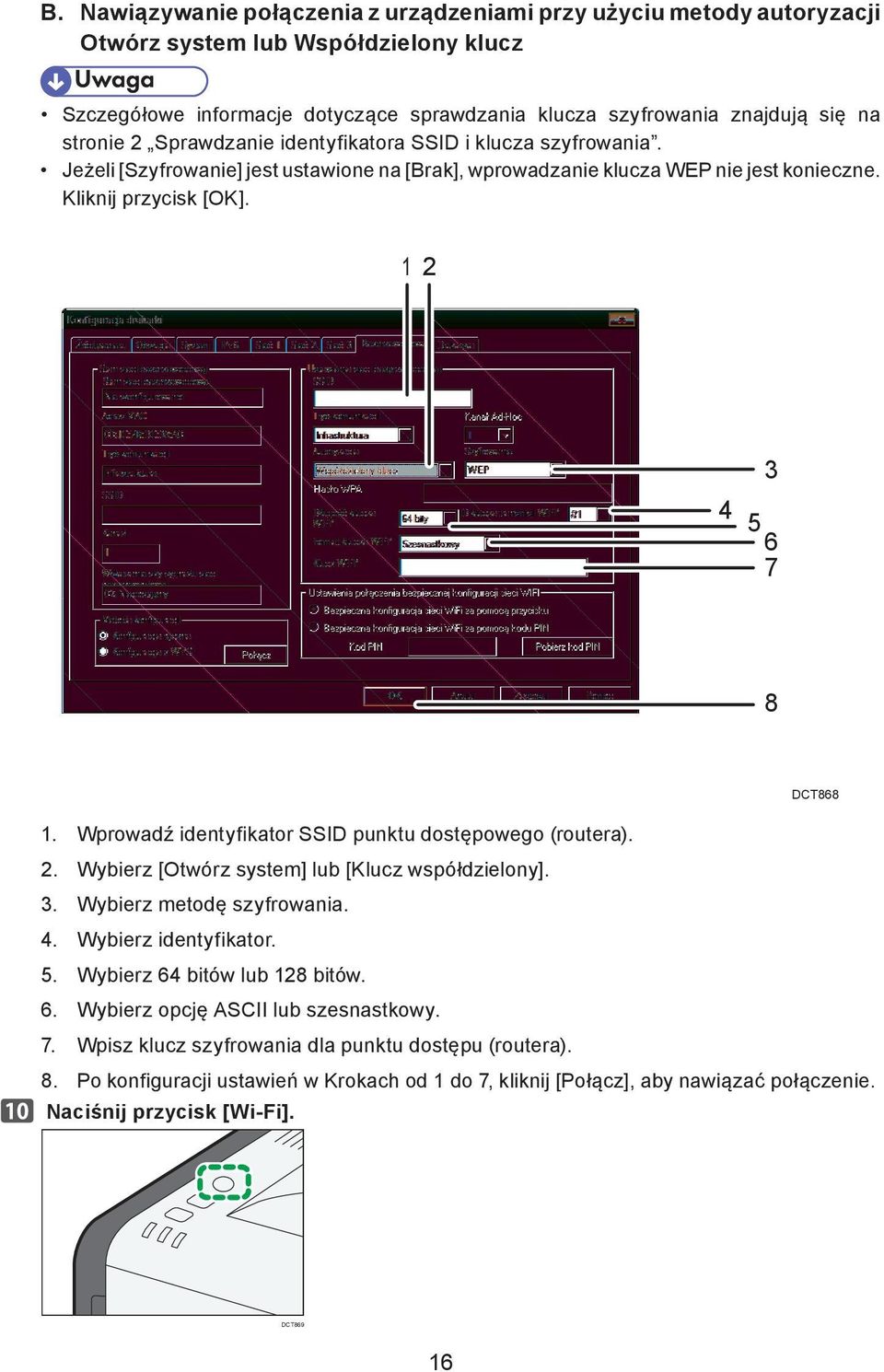

16 B. Nawiązywanie połączenia z urządzeniami przy użyciu metody autoryzacji Otwórz system lub Współdzielony klucz Szczegółowe informacje dotyczące sprawdzania klucza szyfrowania znajdują się na stronie 2 Sprawdzanie identyfikatora SSID i klucza szyfrowania. Jeżeli [Szyfrowanie] jest ustawione na [Brak], wprowadzanie klucza WEP nie jest konieczne. Kliknij przycisk [OK] DCT Wprowadź identyfikator SSID punktu dostępowego (routera). 2. Wybierz [Otwórz system] lub [Klucz współdzielony]. 3. Wybierz metodę szyfrowania. 4. Wybierz identyfikator. 5. Wybierz 64 bitów lub 128 bitów. 6. Wybierz opcję ASCII lub szesnastkowy. 7. Wpisz klucz szyfrowania dla punktu dostępu (routera). 8. Po konfiguracji ustawień w Krokach od 1 do 7, kliknij [Połącz], aby nawiązać połączenie. Naciśnij przycisk [Wi-Fi]. DCT869 16

17 Sprawdź wynik. Połączenie pomyślnie nawiązane: Przycisk [Wi-Fi] zmienia się ze światła migającego na ciągłe. Połączenie nie powiodło się: Wskaźnik alarmu zaczyna migać, po upływie 30 sekund, wskaźnik alarmu gaśnie, a wskaźnik zasilania świeci się stale. Przycisk [Wi-Fi] również przestaje migać. Zakończono konfigurację ustawień sieci bezprzewodowej. Następnie należy zainstalować sterowniki drukarki z załączonej płyty CD-ROM. Aby uzyskać szczegółowe informacje, patrz Podręcznik instalacji. 17

18 Używanie Web Image Monitor Web Image Monitor jest narzędziem monitorującym urządzenie, które umożliwia konfigurację ustawienień urządzenia przy użyciu przeglądarki internetowej komputera w tej samej sieci. Jeśli włączony jest protokół DHCP, ustawienia bezprzewodowej sieci LAN należy określić za pośrednictwem połączenia przewodowego, a następnie ponownie nawiązać połączenie przy użyciu adresu IP sieci bezprzewodowej. Podłącz kabel sieciowy do portu Ethernet. Podłącz drugi koniec kabla do urządzenia sieciowego, takiego jak koncentrator. Uruchom przeglądarkę internetową. W pasku adresu przeglądarki internetowej wpisz adres IP urządzenia)/ w celu uzyskania dostępu do urządzenia. Kliknij pozycję [Ustawienia sieci]. Kliknij kartę [Bezprzewodowa]. Wybierz dla opcji [Bezprzewodowa] ustawienie [Aktywne]. Kliknij przycisk [Lista skanowania], aby wyświetlić listę, wybierz docelowy identyfikator SSID, a następnie kliknij przycisk [OK]. Jeśli nie możesz znaleźć docelowego identyfikatora SSID, skonfiguruj go zgodnie z poniższą procedurą. 1. W polu [SSID] wprowadź identyfikator SSID punktu dostępu (routera). Wybierz dla opcji [Tryb komunikacji] ustawienie [Infrastruktura]. W polu [Autoryzacja] wybierz metodę autoryzacji. W polu [Szyfrowanie] wybierz opcję szyfrowania. W przypadku ustawienia metody autoryzacji na [Otwórz system] należy wybrać opcję szyfrowania [Brak] lub [WEP]. W przypadku ustawienia metody autoryzacji na [Współdzielony klucz] należy wybrać opcję szyfrowania [WEP]. W przypadku ustawienia metody autoryzacji na [WPA2-PSK] należy wybrać opcję szyfrowania [AES]. W przypadku ustawienia metody autoryzavji na [Różne tryby WPA/WPA2] należy wybrać opcję szyfrowania [TKIP/AES]. W przypadku ustawienia metody szyfrowania na [Brak] W przypadku wybrania metody [Brak] należy przejść do kroku. 18

19 W przypadku ustawienia metody autoryzacji na [AES] lub [TKIP/AES] 1 DCT Wpisz klucz szyfrowania dla punktu dostępu (routera). W przypadku ustawienia metody szyfrowania na [WEP] DCT Wybierz 64 bitów lub 128 bitów. 2. Wybierz identyfikator. 3. Wybierz opcję ASCII lub szesnastkowy. 4. Wpisz klucz szyfrowania dla punktu dostępu (routera). W razie konieczności wprowadź hasło administratora. Kliknij [OK]. Naciśnij przycisk [Wi-Fi]. 19

20 Sprawdź wynik. Połączenie pomyślnie nawiązane: Przycisk [Wi-Fi] zmienia się ze światła migającego na ciągłe. Połączenie nie powiodło się: Wskaźnik alarmu zaczyna migać, po upływie 30 sekund, wskaźnik alarmu gaśnie, a wskaźnik zasilania świeci się stale. Przycisk [Wi-Fi] również przestaje migać. Zakończono konfigurację ustawień sieci bezprzewodowej. Następnie należy zainstalować sterowniki drukarki z załączonej płyty CD-ROM. Aby uzyskać szczegółowe informacje, patrz Podręcznik instalacji. Ponownie nawiązywanie połączenia bezprzewodowego Aby ponownie nawiązać połączenie bezprzewodowe używając poprzednio skonfigurowanych ustawień, należy wykonać następujące czynności: Sprawdź, czy punkt dostępu (router) sieci bezprzewodowej działa prawidłowo. Naciśnij przycisk [Wi-Fi]. DCT869 20

21 4. Skonfiguruj sieć bezprzewodową LAN (SP 212SNw/SP 212SUw/SP 212SFw/SP 212SFNw/ SP 213SNw/SP 213SUw/SP 213SFw/SP 213SFNw) Włączanie sieci bezprzewodowej LAN Naciśnij przycisk [Narzędzia użytkownika]. DCT845 Naciśnij przycisk [ ] lub [ ], aby wybrać pozycję [Ustawienia sieci], a następnie naciśnij przycisk [OK]. Jeżeli wymagane jest hasło, wprowadź je za pomocą przycisków numerycznych, a następnie naciśnij przycisk [OK]. Naciśnij przycisk [ ] lub [ ], aby wybrać pozycję [Wi-Fi], a następnie naciśnij przycisk [OK]. Naciśnij przycisk [ ] lub [ ], aby wybrać pozycję [Włącz Wi-Fi], a następnie naciśnij przycisk [OK]. Naciśnij przycisk [ ] lub [ ], aby wybrać opcję [Włącz], a następnie naciśnij przycisk [OK]. Naciśnij przycisk [Narzędzia użytkownika], aby wrócić do ekranu początkowego. Po zmianie ustawienia następuje automatycznie ponowne uruchomienie urządzenia. Hasło dostępu do menu [Narzędzia administratora] można określić w części [Zabez. narzędzi administ.]. Określanie [Przycisk Wi-Fi] Wybierz tryb, który pojawi się po naciśnięciu przycisku [Wi-Fi]. Naciśnij przycisk [Narzędzia użytkownika]. DCT845 Naciśnij przycisk [ ] lub [ ], aby wybrać pozycję [Ustawienia sieci], a następnie naciśnij przycisk [OK]. Jeżeli wymagane jest hasło, wprowadź je za pomocą przycisków numerycznych, a następnie naciśnij przycisk [OK]. 21

22 Naciśnij przycisk [ ] lub [ ], aby wybrać pozycję [Wi-Fi], a następnie naciśnij przycisk [OK]. Naciśnij przycisk [ ] lub [ ], aby wybrać pozycję [Przycisk Wi-Fi], a następnie naciśnij przycisk [OK]. Naciśnij przycisk [ ] lub [ ] aby wybrać opcję [Tryb infrastruktury], a następnie naciśnij przycisk [OK]. Naciśnij przycisk [Narz.użyt.], aby wrócić do ekranu początkowego. Hasło dostępu do menu [Narzędzia administratora] można określić w części [Zabez. narzędzi administ.]. Prosta konfiguracja przyciskiem WPS Jeśli punkt dostępu (router) nie może być wykryty w ciągu dwóch minut, sesja wygasa. Dostępność urządzenia Panel operacyjny Web Image Monitor Smart Organizing Monitor Tak Nie Nie Używanie panela operacyjnego Sprawdź, czy punkt dostępu (router) sieci bezprzewodowej działa prawidłowo. Naciśnij i przytrzymaj przycisk [Wi-Fi]. DCT853 Jeżeli [Włącz Wi-Fi] jest ustawione na [Wyłącz], przycisk [Wi-Fi] nie może być używany. Naciśnij [PBC]. Naciśnij przycisk [Tak]. Zostanie wyświetlony komunikat Naciśnij [AP] w ciągu 2 minut i urządzenie rozpocznie nawiązywanie połączenia przy użyciu metody PBC. 22

23 Naciśnij przycisk WPS na punkcie dostępu (routerze) w ciągu dwóch minut. WPS CHV607 Jeśli połączenie się powiedzie, wyświetli się komunikat "Połączenie z AP powiodło się.". Jeśli połączenie się nie powiedzie, wyświetli się "Połączenie z AP nie powiodło się.". Zakończono konfigurację ustawień sieci bezprzewodowej. Następnie należy zainstalować sterowniki z dołączonej płyty CD-ROM. Aby uzyskać szczegółowe informacje, patrz Podręcznik instalacji. Łatwa konfiguracja z wykorzystaniem kodu PIN Jeśli punkt dostępu (router) nie może być wykryty w ciągu dwóch minut, sesja wygasa. Aby nawiązać połączenie przy użyciu kodu PIN, należy skorzystać z komputera podłączonego do punktu dostępu (routera) sieci bezprzewodowej LAN. Dostępność urządzenia Panel operacyjny Web Image Monitor Smart Organizing Monitor Tak Nie Nie Używanie panela operacyjnego Sprawdź, czy punkt dostępu (router) sieci bezprzewodowej działa prawidłowo. W komputerze otwórz ekran konfiguracji kodu PIN dla punktu dostępowego (routera) sieci bezprzewodowej. 23

24 Naciśnij i przytrzymaj przycisk [Wi-Fi]. DCT853 Jeżeli [Włącz Wi-Fi] jest ustawione na [Wyłącz], przycisk [Wi-Fi] nie może być używany. Naciśnij [PIN]. Sprawdź kod PIN PIN XXXXXXXX Wpisz kod PIN urządzenia na stronie internetowej punktu dostępu (routera). Naciśnij przycisk [Połącz]. PIN XXXXXXXX Uruchom funkcję WPS (z kodem PIN) na stronie internetowej punktu dostępu (routera). Jeśli połączenie się powiedzie, wyświetli się komunikat "Połączenie z AP powiodło się.". Jeśli połączenie się nie powiedzie, wyświetli się "Połączenie z AP nie powiodło się.". Zakończono konfigurację ustawień sieci bezprzewodowej. Następnie należy zainstalować sterowniki z dołączonej płyty CD-ROM. Aby uzyskać szczegółowe informacje, patrz Podręcznik instalacji. 24

25 Konfiguracja ręczna Jeśli nie można sprawdzić ustawień używanego punktu dostępu (routera) lub punkt dostępu (router) nie obsługuje WPS, skonfiguruj ustawienia sieci bezprzewodowej ręcznie. Sprawdź identyfikator SSID i klucz szyfrowania (klucz/hasło WEP) zgodnie z informacjami w instrukcji obsługi używanego punktu dostępu (routera) sieci bezprzewodowej LAN. Sprawdź metodę ochrony stosowaną poprzez używany punkt dostępu (router). Jeśli nie masz pewności, która metoda ochrony jest obsługiwana przez używany punkt dostępu (router) bezprzewodowej sieci LAN, zapoznaj się z informacjami w instrukcji obsługi punktu dostępu (router). Dostępność urządzenia Panel operacyjny Web Image Monitor Smart Organizing Monitor Tak Tak Nie Używanie panela operacyjnego Jeżeli ustawienia sieci bezprzewodowej zostały poprzednio skonfigurowane, należy skonfigurować je za pomocą [Kreatora konfiguracji] w [Ustawieniach sieciowych]. Szczegółowe informacje na temat korzystania z [Kreatora konfiguracji] znajdują się w Podręczniku użytkownika. Sprawdź, czy punkt dostępu (router) sieci bezprzewodowej działa prawidłowo. Naciśnij przycisk [Wi-Fi]. DCT853 Jeżeli [Włącz Wi-Fi] jest ustawione na [Wyłącz], przycisk [Wi-Fi] nie może być używany. Jeżeli [Kanał częstotliwości] pojawi się pierwszy, ustaw [Klucz Wi-Fi] na [Tryb Infrastruktury]. 25

26 Wyszukaj identyfikator SSID, aby wyświetlić listę, wybierz docelowy identyfikator SSID, a następnie naciśnij przycisk [Następny]. Jeśli nie możesz znaleźć docelowego identyfikatora SSID, skonfiguruj go zgodnie z poniższą procedurą. 1. Wybierz opcję [Wejście SSID], a następnie naciśnij przycisk [Następny]. 2. Wprowadź identyfikator SSID za pomocą przycisków numerycznych, a następnie naciśnij przycisk [Następny]. Szczegółowe informacje dotyczące sprawdzania identyfikatora SSID znajdują się na stronie 2 Sprawdzanie identyfikatora SSID i klucza szyfrowania. Wybierz metodę autoryzacji, a następnie naciśnij przycisk [Następny]. Następne kroki różnią się w zależności od wybranej metody autoryzacji. Przejdź do kroku w odpowiednim rozdziale. W przypadku ustawienia metody autoryzacji na [WPA2-PSK] lub [Różny tryb WPA2/WPA] W przypadku ustawienia metody autoryzacji na [Otwórz system] lub [Współdzielony klucz] 26

27 Nawiązywanie połączenia z urządzeniami przy użyciu metody autoryzacji WPA2-PSK lub Różny tryb WPA2/WPA Wprowadź klucz szyfrowania za pomocą przycisków numerycznych, a następnie naciśnij przycisk [Połącz]. Szczegółowe informacje dotyczące sprawdzania klucza szyfrowania znajdują się na stronie 2 Sprawdzanie identyfikatora SSID i klucza szyfrowania. Szczegóły dotyczące liczby znaków używanych w kluczu szyfrowania znajdują się na stronie 3 "Liczba znaków używanych w kluczu szyfrowania" w rozdziale 1 "Przed konfiguracją ustawień bezprzewodowej sieci LAN. Naciśnij przycisk [Tak]. Sprawdź połączenie, korzystając z opcji [Stan Wi-Fi]. Przycisk [Narzędzia użytkownika] [Ustawienia sieciowe] [Wi-Fi] [Stan Wi-Fi] Wyświetlenie komunikatu Połączono oznacza, że połączenie zostało nawiązane. W trakcie nawiązywania połączenia jest wyświetlany komunikat Połączenie.... Wyświetlenie komunikatu Rozłączono oznacza, że połączenie nie zostało nawiązane. Rozpocznij ponownie od początku. Zakończono konfigurację ustawień sieci bezprzewodowej. Następnie należy zainstalować sterowniki z dołączonej płyty CD-ROM. Aby uzyskać szczegółowe informacje, patrz Podręcznik instalacji. Nawiązywanie połączenia z urządzeniami przy użyciu metody autoryzacji Otwórz system lub Współdzielony klucz Wybierz metodę szyfrowania, a następnie naciśnij przycisk [Następny]. Za pomocą przycisków numerycznych wprowadź klucz szyfrowania i identyfikator, a następnie naciśnij przycisk [Połącz]. Identyfikator używany jest do identyfikowania klucza szyfrowania. Możesz zarejestrować cztery klucze szyfrowania (identyfikatory 1-4). Szczegółowe informacje dotyczące sprawdzania klucza szyfrowania znajdują się na stronie 2 Sprawdzanie identyfikatora SSID i klucza szyfrowania. Szczegóły dotyczące liczby znaków używanych w kluczu szyfrowania znajdują się na stronie 3 "Liczba znaków używanych w kluczu szyfrowania" w rozdziale 1 "Przed konfiguracją ustawień bezprzewodowej sieci LAN. 27

28 Naciśnij przycisk [Tak]. Sprawdź połączenie, korzystając z opcji [Stan Wi-Fi]. Przycisk [Narzędzia użytkownika] [Ustawienia sieciowe] [Wi-Fi] [Stan Wi-Fi] Wyświetlenie komunikatu Połączono oznacza, że połączenie zostało nawiązane. W trakcie nawiązywania połączenia jest wyświetlany komunikat Połączenie.... Wyświetlenie komunikatu Rozłączono oznacza, że połączenie nie zostało nawiązane. Rozpocznij ponownie od początku. Zakończono konfigurację ustawień sieci bezprzewodowej. Następnie należy zainstalować sterowniki z dołączonej płyty CD-ROM. Aby uzyskać szczegółowe informacje, patrz Podręcznik instalacji. Używanie Web Image Monitor Web Image Monitor można skonfigurować w taki sam sposób jak w modelu SP 212w/SP 212Nw/ SP 213w/SP 213Nw. Szczegółowe informacje na temat konfigurowania ustawień narzędzia Web Image Monitor znajdują się na stronie 18 "Używanie Web Image Monitor". Sprawdź wynik. Przycisk [Narzędzia użytkownika] [Ustawienia sieciowe] [Wi-Fi] [Stan Wi-Fi] Wyświetlenie komunikatu Połączono oznacza, że połączenie zostało nawiązane. W trakcie nawiązywania połączenia jest wyświetlany komunikat Połączenie.... Wyświetlenie komunikatu Rozłączono oznacza, że połączenie nie zostało nawiązane. Rozpocznij ponownie od początku. Ponownie nawiązywanie połączenia bezprzewodowego Aby ponownie nawiązać połączenie bezprzewodowe używając poprzednio skonfigurowanych ustawień, należy wykonać następujące czynności: Sprawdź, czy punkt dostępu (router) bezprzewodowej sieci działa prawidłowo. Naciśnij przycisk [Wi-Fi]. Przycisk [Wi-Fi] miga. DCT853 28

29 5. Rozwiązywanie problemów Problemy z połączeniem Jeśli wystąpią problemy również po ponownym skonfigurowaniu ustawień połączenia, sprawdź co następuje: Czy prawidłowo skonfigurowano ustawienia punktu dostępu (routera) sieci bezprzewodowej LAN? Upewnij się, że funkcja WPS nie jest ustawiony na nieaktywne lub Wyłączone Zależnie od ustawień, inne funkcje mogą zakłócać funkcję WPS. Szczegółowe informacje można znaleźć w instrukcjach obsługi punktu dostępu (routera) sieci bezprzewodowej LAN. Czy punkt dostępu (router) sieci bezprzewodowej LAN jest umieszczony w miejscu, w którym może odbierać fale radiowe? Obszar, w którym możliwy jest odbiór fal radiowych zależy od konstrukcji budynku. Jeśli urządzenie jest umiejscowione z dala od punktu dostępu (routera) sieci bezprzewodowej LAN, należy ustawić je bliżej. Następnie podłącz urządzenie do urządzeń. Czy naciśnięty przycisk to przycisk WPS? Przycisk WPS ma różne nazwy. Czas naciśnięcia lub przytrzymania jest różny w zależności od używanego punktu dostępu (routera) sieci bezprzewodowej LAN. Szczegółowe informacje dotyczące przycisku, który należy nacisnąć i przytrzymać przez określony okres czasu, można znaleźć w instrukcji obsługi. Czy skonfigurowano kod PIN? Skonfiguruj poprawnie kod PIN zgodnie z instrukcjami obsługi punktu dostępu (routera) sieci bezprzewodowej LAN. Sprawdź kod PIN, gdy jest wyświetlony lub wydrukowany Czy ustawiono tryb komunikacji na Tryb Ad-Hoc? Ustaw tryb komunikacji na Tryb infrastruktury. SP 212w/SP 212Nw/SP 213w/SP 213Nw (Smart Organizing Monitor) Karta [Narzędzia użytkownika] [Konfiguracja drukarki] karta[bezprzewodowe] [Tryb komunikacji] [Infrastruktura] SP 212SNw/SP 212SUw/SP 212SFw/SP 212SFNw/SP 213SNw/SP 213SUw/SP 213SFw/ SP 213SFNw Przycisk [Narzędzia użytkownika] [Ustawienia sieciowe] [Wi-Fi] [Kreator Konfiguracji] [Tryb Infrastruktury] Czy wpisano prawidłowy identyfikator SSID i klucz szyfrowania? Należy upewnić się, że wartości te zostały wprowadzone poprawnie. W identyfikatorze SSID i kluczu szyfrowania jest rozróżniana wielkość liter. Nie można skonfigurować klucza szyfrowania określonego dla punktu dostępu (routera). Urządzenie obsługuje szyfrowanie WPS 2.0. Nie można stosować niższych poziomów szyfrowania, takich jak WEP i TKIP. Aby nawiązać połączenie ze środowiskiem operacyjnym przy użyciu szyfrowania WEP lub TKIP, określ ustawienia ręcznie zgodnie z opisem w Konfiguracji ręcznej lub skonfiguruj punkt dostępu (router), aby zastosować bezpieczniejsze szyfrowanie. 29
