1 EM4571 Gigabitowy router 300N

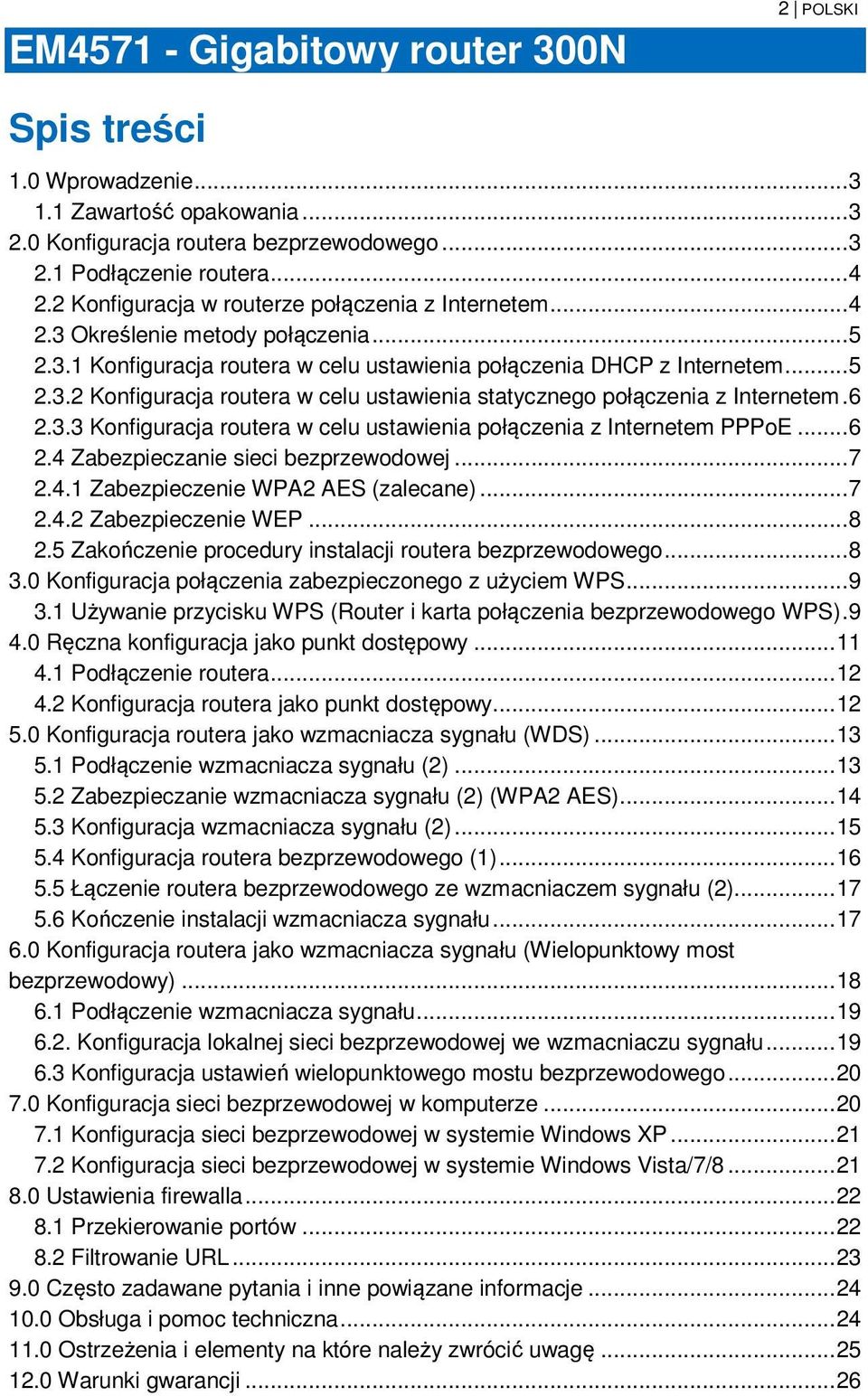

2 EM Gigabitowy router 300N 2 POLSKI Spis treści 1.0 Wprowadzenie Zawartość opakowania Konfiguracja routera bezprzewodowego Podłączenie routera Konfiguracja w routerze połączenia z Internetem Określenie metody połączenia Konfiguracja routera w celu ustawienia połączenia DHCP z Internetem Konfiguracja routera w celu ustawienia statycznego połączenia z Internetem Konfiguracja routera w celu ustawienia połączenia z Internetem PPPoE Zabezpieczanie sieci bezprzewodowej Zabezpieczenie WPA2 AES (zalecane) Zabezpieczenie WEP Zakończenie procedury instalacji routera bezprzewodowego Konfiguracja połączenia zabezpieczonego z użyciem WPS Używanie przycisku WPS (Router i karta połączenia bezprzewodowego WPS) Ręczna konfiguracja jako punkt dostępowy Podłączenie routera Konfiguracja routera jako punkt dostępowy Konfiguracja routera jako wzmacniacza sygnału (WDS) Podłączenie wzmacniacza sygnału (2) Zabezpieczanie wzmacniacza sygnału (2) (WPA2 AES) Konfiguracja wzmacniacza sygnału (2) Konfiguracja routera bezprzewodowego (1) Łączenie routera bezprzewodowego ze wzmacniaczem sygnału (2) Kończenie instalacji wzmacniacza sygnału Konfiguracja routera jako wzmacniacza sygnału (Wielopunktowy most bezprzewodowy) Podłączenie wzmacniacza sygnału Konfiguracja lokalnej sieci bezprzewodowej we wzmacniaczu sygnału Konfiguracja ustawień wielopunktowego mostu bezprzewodowego Konfiguracja sieci bezprzewodowej w komputerze Konfiguracja sieci bezprzewodowej w systemie Windows XP Konfiguracja sieci bezprzewodowej w systemie Windows Vista/7/ Ustawienia firewalla Przekierowanie portów Filtrowanie URL Często zadawane pytania i inne powiązane informacje Obsługa i pomoc techniczna Ostrzeżenia i elementy na które należy zwrócić uwagę Warunki gwarancji... 26

3 1.0 Wprowadzenie 3 POLSKI Gratulujemy zakupienia tego wysokiej jakości produktu Eminent! Ten produkt został poddany kompleksowym testom przez ekspertów technicznych Eminent. W przypadku wystąpienia jakichkolwiek problemów z tym produktem, jest on chroniony pięcioletnią gwarancją Eminent. Ten podręcznik i dowód zakupienia należy umieścić w bezpiecznym miejscu. Zarejestruj produkt pod adresem i otrzymasz aktualizacje produktu! 1.1 Zawartość opakowania W opakowaniu powinny się znajdować następujące części: Router bezprzewodowy EM4571, punkt dostępowy i wzmacniacz sygnału Adapter zasilania Kabel sieciowy UTP Płyta CD-ROM z podręcznikami Instrukcja szybkiego uruchomienia 2.0 Konfiguracja routera bezprzewodowego Zainstaluj urządzenie jako router bezprzewodowy, jeśli posiadany jest modem kablowy lub modem ADSL bez funkcji routera. Podczas ręcznej konfiguracji routera upewnij się, że przeglądarka Internetowa i sieć są prawidłowo skonfigurowane. Można założyć, że ustawienia są prawidłowe, jeśli nie zostały zmienione w przeszłości. Przykładowe wykorzystanie EM4571 jako routera bezprzewodowego Notebook MODEM kablowy/dsl Router 11N Klucz USB 11N

4 2.1 Podłączenie routera 4 POLSKI 1. Wyłącz komputer. 2. Podłącz router do ściennego gniazdka zasilania używając dostarczonego adaptera zasilania. 3. Podłącz dostarczony kabel sieciowy UTP do portu WAN routera. 4. Podłącz drugi koniec sieciowego kabla UTP do portu LAN modemu kablowego. 5. Podłącz kabel sieciowy UTP do jednego z czterech portów LAN routera. 6. Podłącz drugi koniec sieciowego kabla UTP do karty sieciowej komputera. Czy moje połączenie sieciowe jest prawidłowe? Włącz komputer i sprawdź, czy świeci dioda LED na routerze, odpowiadająca portowi LAN, do którego podłączony jest sieciowy kabel UTP. Powinna także świecić dioda LED na karcie sieciowej komputera. 2.2 Konfiguracja w routerze połączenia z Internetem Przed skonfigurowaniem w routerze połączenia z Internetem, należy najpierw połączyć się z routerem. W celu połączenia z routerem należy wykonać podane poniżej instrukcje. 1. Włącz komputer. 2. Otwórz przeglądarkę Internetową (np. Internet Explorer lub Firefox). 3. Wpisz na pasku adresu 4. Naciśnij przycisk enter lub kliknij Przejdź do. 5. Pojawi się nowy ekran z trzema różnymi ikonami. Nazwy tych ikon to Narzędzie konfiguracji, Kreator połączenia z Internetem i Kreator połączenia bezprzewodowego. 6. Kliknij Kreator połączenia z Internetem. 7. Pojawi się polecenie wprowadzenia Nazwa użytkownika i Hasło. Wprowadź admin w polu Nazwa użytkownika i admin w polu Hasło oraz naciśnij przycisk enter. 8. Kontynuuj od rozdziału 2.3. Porada: Aby skonfigurować połączenie z siecią bezprzewodową, kliknij Kreator połączenia bezprzewodowego. Po wybraniu Kreator połączenia bezprzewodowego, można kontynuować czynności od rozdziału 2.4.

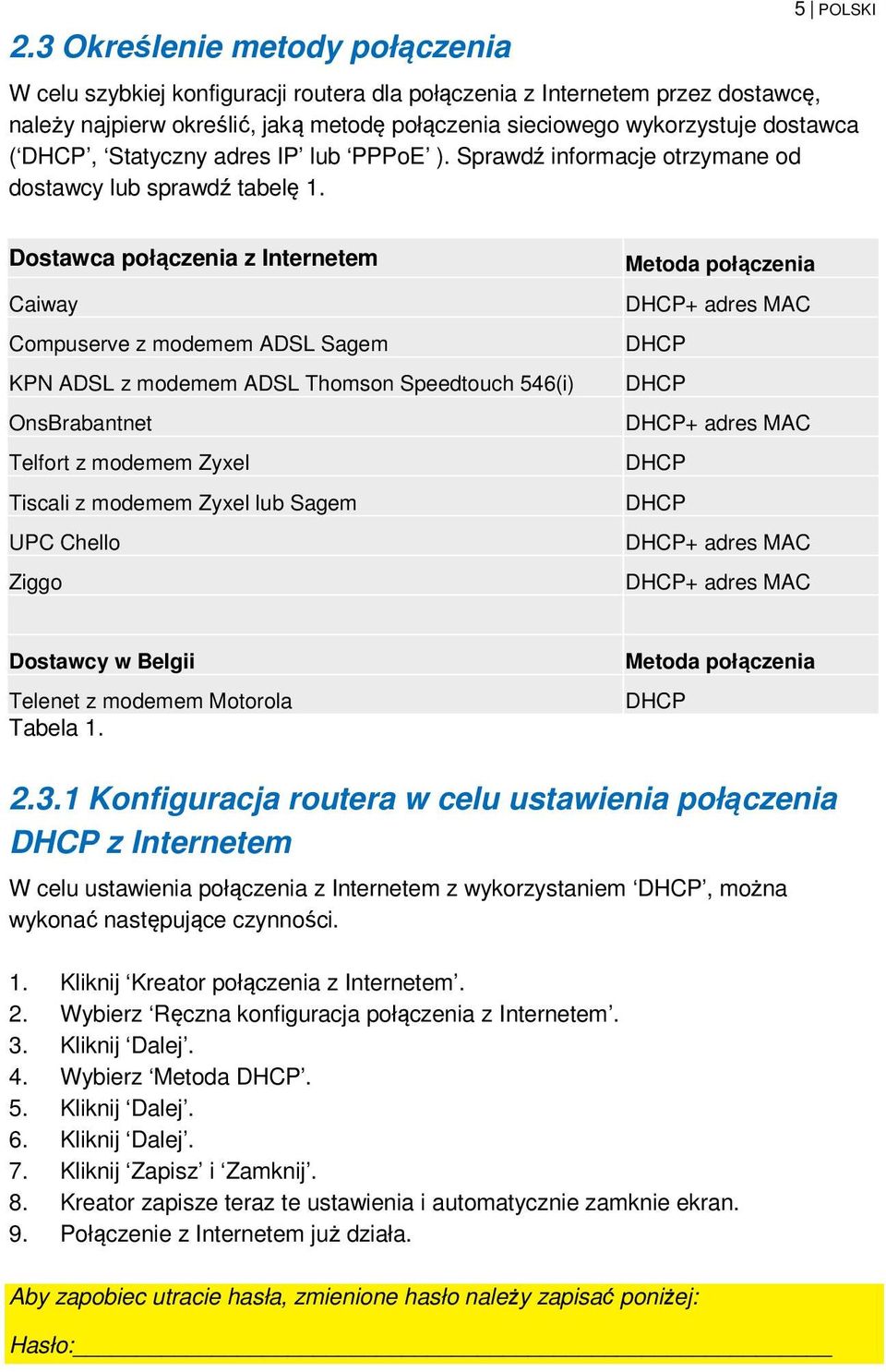

5 2.3 Określenie metody połączenia 5 POLSKI W celu szybkiej konfiguracji routera dla połączenia z Internetem przez dostawcę, należy najpierw określić, jaką metodę połączenia sieciowego wykorzystuje dostawca ( DHCP, Statyczny adres IP lub PPPoE ). Sprawdź informacje otrzymane od dostawcy lub sprawdź tabelę 1. Dostawca połączenia z Internetem Caiway Compuserve z modemem ADSL Sagem KPN ADSL z modemem ADSL Thomson Speedtouch 546(i) OnsBrabantnet Telfort z modemem Zyxel Tiscali z modemem Zyxel lub Sagem UPC Chello Ziggo Metoda połączenia DHCP+ adres MAC DHCP DHCP DHCP+ adres MAC DHCP DHCP DHCP+ adres MAC DHCP+ adres MAC Dostawcy w Belgii Telenet z modemem Motorola Tabela 1. Metoda połączenia DHCP Konfiguracja routera w celu ustawienia połączenia DHCP z Internetem W celu ustawienia połączenia z Internetem z wykorzystaniem DHCP, można wykonać następujące czynności. 1. Kliknij Kreator połączenia z Internetem. 2. Wybierz Ręczna konfiguracja połączenia z Internetem. 3. Kliknij Dalej. 4. Wybierz Metoda DHCP. 5. Kliknij Dalej. 6. Kliknij Dalej. 7. Kliknij Zapisz i Zamknij. 8. Kreator zapisze teraz te ustawienia i automatycznie zamknie ekran. 9. Połączenie z Internetem już działa. Aby zapobiec utracie hasła, zmienione hasło należy zapisać poniżej: Hasło:

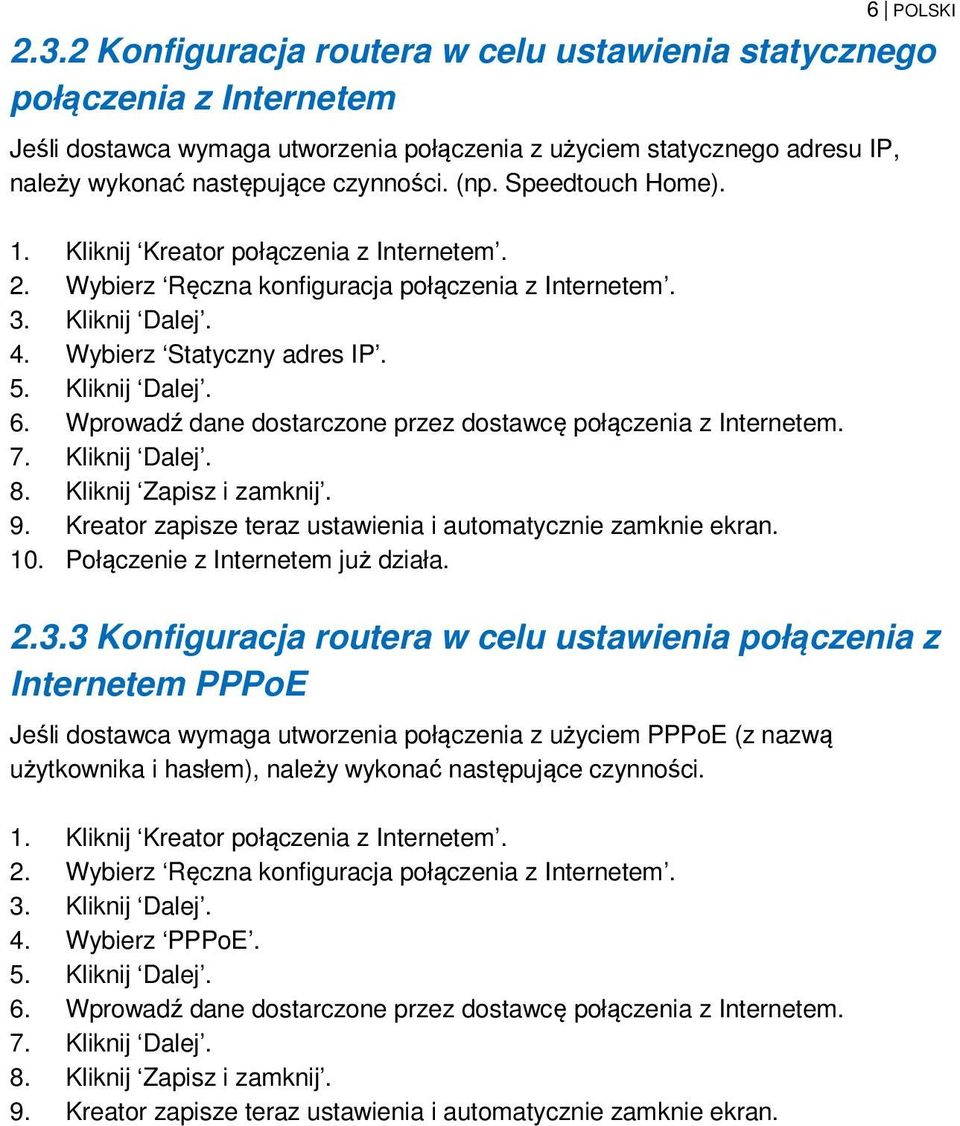

6 6 POLSKI Konfiguracja routera w celu ustawienia statycznego połączenia z Internetem Jeśli dostawca wymaga utworzenia połączenia z użyciem statycznego adresu IP, należy wykonać następujące czynności. (np. Speedtouch Home). 1. Kliknij Kreator połączenia z Internetem. 2. Wybierz Ręczna konfiguracja połączenia z Internetem. 3. Kliknij Dalej. 4. Wybierz Statyczny adres IP. 5. Kliknij Dalej. 6. Wprowadź dane dostarczone przez dostawcę połączenia z Internetem. 7. Kliknij Dalej. 8. Kliknij Zapisz i zamknij. 9. Kreator zapisze teraz ustawienia i automatycznie zamknie ekran. 10. Połączenie z Internetem już działa Konfiguracja routera w celu ustawienia połączenia z Internetem PPPoE Jeśli dostawca wymaga utworzenia połączenia z użyciem PPPoE (z nazwą użytkownika i hasłem), należy wykonać następujące czynności. 1. Kliknij Kreator połączenia z Internetem. 2. Wybierz Ręczna konfiguracja połączenia z Internetem. 3. Kliknij Dalej. 4. Wybierz PPPoE. 5. Kliknij Dalej. 6. Wprowadź dane dostarczone przez dostawcę połączenia z Internetem. 7. Kliknij Dalej. 8. Kliknij Zapisz i zamknij. 9. Kreator zapisze teraz ustawienia i automatycznie zamknie ekran.

7 2.4 Zabezpieczanie sieci bezprzewodowej 7 POLSKI Aby uniknąć nieproszonych gości, korzystających z posiadanej sieci bezprzewodowej, zdecydowanie zaleca się zabezpieczenie sieci bezprzewodowej. Dostępnych jest kilka metod zabezpieczenia, które zabezpieczają sieć na różnych poziomach. Aby zastosować metodę dla danej sieci należy się upewnić, że wszystkie urządzenia bezprzewodowe obsługują tę metodę. Najsilniejsza metoda zabezpieczenia to WPA2 (Zabezpieczony dostęp do WiFi). Najsilniejsza metoda zabezpieczenia to WPA2 AES. Zaleca się, aby używać tego typu zabezpieczenia. Jednakże, możliwe jest, że (starsze) urządzenia bezprzewodowe nie będą mogły używać tego typu zabezpieczenia, a tylko WPA-TKIP. Należy sprawdzić dokumentację urządzenia, aby się upewnić, że urządzenie może używać WPA2 AES. Aby zastosować zabezpieczenie WPA2 AES, należy kontynuować czynności od paragrafu (zalecane). Aby używać zabezpieczenie WEP, należy kontynuować czynności od paragrafu Zabezpieczenie WPA2 AES (zalecane) 1. Włącz komputer. 2. Otwórz przeglądarkę Internetową (np. Internet Explorer lub Firefox). 3. Wpisz na pasku adresu 4. Naciśnij przycisk enter lub kliknij Przejdź do. 5. Pojawi się nowy ekran z trzema różnymi ikonami. Nazwy tych ikon to Narzędzie konfiguracji, Kreator połączenia z Internetem i Kreator połączenia bezprzewodowego. 6. Kliknij Kreator połączenia bezprzewodowego. 7. Pojawi się polecenie wprowadzenia Nazwa użytkownika i Hasło. Wprowadź admin w polu Nazwa użytkownika i admin w polu Hasło oraz naciśnij przycisk enter. 8. Na pomocniczym ekranie pojawi się kreator. Kliknij Dalej. 9. Kreator zostanie uruchomiony w celu skonfigurowania zabezpieczenia w paśmie 2,4GHz. 10. Wybierz kraj/region i kliknij Dalej. 11. W polu SSID wprowadź nazwę wymaganą dla sieci bezprzewodowej. (Użyj opcji Sprawdź SSID, aby się upewnić, że ta nazwa nie jest już używana.) 12. Kliknij Dalej. 13. Router automatycznie wyszuka odpowiedni kanał połączenia bezprzewodowego. 14. Jako wybór, na ekranie zostanie wyświetlony najbardziej odpowiedni kanał połączenia bezprzewodowego. 15. Kliknij Dalej, aby potwierdzić ten kanał. (Kanał połączenia bezprzewodowego można wybrać samemu). 16. Pojawi się krótkie podsumowanie wykonanych dotąd ustawień. Kliknij Dalej, aby kontynuować. 17. Wybierz WPAPSK/WPA2PSK i kliknij Dalej. 18. Wybierz AES i kliknij Dalej.

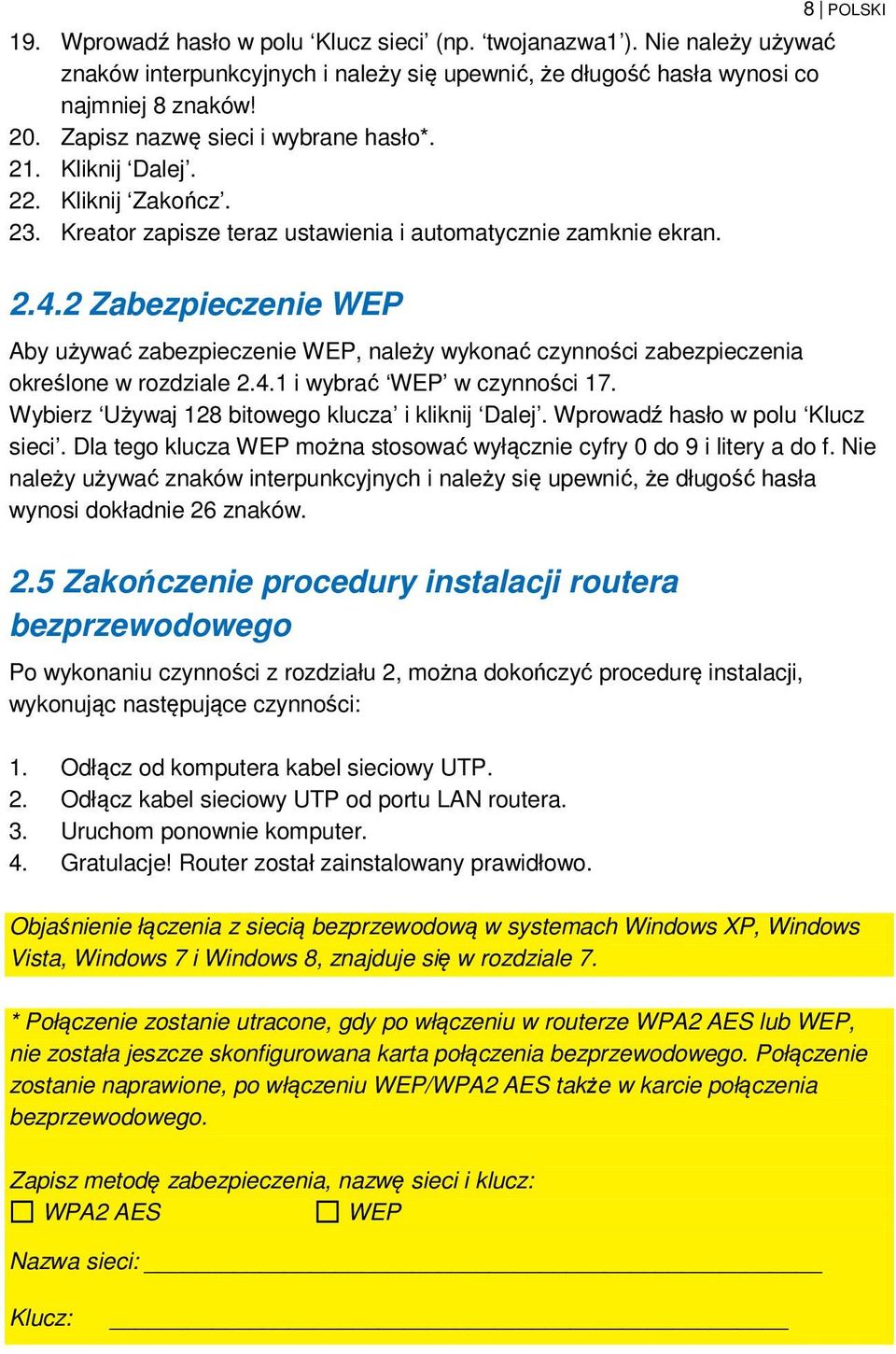

8 19. Wprowadź hasło w polu Klucz sieci (np. twojanazwa1 ). Nie należy używać znaków interpunkcyjnych i należy się upewnić, że długość hasła wynosi co najmniej 8 znaków! 20. Zapisz nazwę sieci i wybrane hasło*. 21. Kliknij Dalej. 22. Kliknij Zakończ. 23. Kreator zapisze teraz ustawienia i automatycznie zamknie ekran. 8 POLSKI Zabezpieczenie WEP Aby używać zabezpieczenie WEP, należy wykonać czynności zabezpieczenia określone w rozdziale i wybrać WEP w czynności 17. Wybierz Używaj 128 bitowego klucza i kliknij Dalej. Wprowadź hasło w polu Klucz sieci. Dla tego klucza WEP można stosować wyłącznie cyfry 0 do 9 i litery a do f. Nie należy używać znaków interpunkcyjnych i należy się upewnić, że długość hasła wynosi dokładnie 26 znaków. 2.5 Zakończenie procedury instalacji routera bezprzewodowego Po wykonaniu czynności z rozdziału 2, można dokończyć procedurę instalacji, wykonując następujące czynności: 1. Odłącz od komputera kabel sieciowy UTP. 2. Odłącz kabel sieciowy UTP od portu LAN routera. 3. Uruchom ponownie komputer. 4. Gratulacje! Router został zainstalowany prawidłowo. Objaśnienie łączenia z siecią bezprzewodową w systemach Windows XP, Windows Vista, Windows 7 i Windows 8, znajduje się w rozdziale 7. * Połączenie zostanie utracone, gdy po włączeniu w routerze WPA2 AES lub WEP, nie została jeszcze skonfigurowana karta połączenia bezprzewodowego. Połączenie zostanie naprawione, po włączeniu WEP/WPA2 AES także w karcie połączenia bezprzewodowego. Zapisz metodę zabezpieczenia, nazwę sieci i klucz: WPA2 AES WEP Nazwa sieci: Klucz:

9 9 POLSKI 3.0 Konfiguracja połączenia zabezpieczonego z użyciem WPS EM4571 można zabezpieczyć z użyciem WPS. WPS to poręczna funkcja, która umożliwia zabezpieczenie sieci bezprzewodowej poprzez naciśnięcie przycisku WPS na routerze Eminent i na karcie sieciowej WPS. Następnie router Eminent i bezprzewodowe urządzenie WPS, automatycznie zaakceptują używanie SSID i klucza zabezpieczenia WPA2 AES. Nastąpi automatyczne nawiązanie połączenia pomiędzy routerem bezprzewodowym Eminent i urządzeniem WPS. Upewnij się, że w komputerze jest zainstalowana karta połączenia bezprzewodowego WPS. 3.1 Używanie przycisku WPS (Router i karta połączenia bezprzewodowego WPS) Uwaga: Następujące czynności są wykonywane w systemie Windows Upewnij się, że komputer został uruchomiony oraz, że w komputerze jest zainstalowana karta połączenia bezprzewodowego WPS. Upewnij się także, że router połączenia bezprzewodowego Eminent ma dostępne połączenie internetowe. 2. Jeśli jest prawidłowe, do paska zadań zostanie dodana ikona połączenia bezprzewodowego ( ). 3. Kliknij tę ikonę, po czym nastąpi wyświetlenie listy dostępnych sieci bezprzewodowych, jak na następującej ilustracji:

10 10 POLSKI 4. Wybierz sieć do połączenia i kliknij Połącz. 5. Jeśli jest prawidłowa, system Windows wyświetli polecenie wprowadzenia klucza zabezpieczenia połączenia bezprzewodowego. W dolnej części ekranu wyświetlane jest także polecenie naciśnięcia przycisku WPS na routerze. 6. Naciskaj przycisk WPS na routerze Eminent przez około 1-2 sekund (nie dłużej!).

11 11 POLSKI 7. Naciśnij przycisk WPS na karcie połączenia bezprzewodowego WPS. Sprawdź w dokumentacji karty połączenia bezprzewodowego WPS dokładną długość czasu naciskania przycisku połączenia WPS. 8. Nastąpi automatyczne nawiązanie połączenia pomiędzy routerem bezprzewodowym Eminent i kartą połączenia bezprzewodowego WPS. Na pasku zadań pojawi się następująca ikona:. Ikona ta informuje o nawiązaniu połączenia internetowego. Można teraz uzyskać dostęp do internetu. Porada: Przycisk WPS działa także jako przycisk resetowania. Po zbyt długim naciśnięciu przycisku WPS, (na przykład: przez 8~10 sekund), router Eminent zostanie ponownie ustawiony na domyślne ustawienia fabryczne. Porada: Niektóre karty WPS i wersje Windows wymagają użycia dostarczonego oprogramowania karty WPS. W takim przypadku, czynności wymienione powyżej różnią się od własnej sytuacji. Dokładne czynności należy sprawdzić w podręczniku użytkownika karty połączenia bezprzewodowego WPS. 4.0 Ręczna konfiguracja jako punkt dostępowy Jeśli posiadany jest router lub modem router DSL, router należy zainstalować jako punkt dostępowy. Podczas ręcznej konfiguracji należy się upewnić, że przeglądarka Internetowa i sieć są prawidłowo skonfigurowane. Można założyć, że ustawienia są prawidłowe, jeśli nie zostały zmienione w przeszłości. Jeśli posiadany jest router lub modem router DSL, router należy zainstalować jako punkt dostępowy. Podczas ręcznej konfiguracji należy się upewnić, że przeglądarka Internetowa i sieć są prawidłowo skonfigurowane. Można założyć, że ustawienia są prawidłowe, jeśli nie zostały zmienione w przeszłości. Przykład użycia EM4571 jako punkt dostępowy Notebook MODEM kablowy/dsl Router 11N Klucz USB 11N

12 4.1 Podłączenie routera 12 POLSKI 1. Wyłącz komputer. 2. Podłącz router do ściennego gniazdka zasilania używając dostarczonego adaptera zasilania. 3. Podłącz dostarczony kabel sieciowy UTP do portu LAN 4 routera. 4. Podłącz drugi koniec tego sieciowego kabla UTP do karty sieciowej komputera. Czy mój router jest prawidłowo podłączony do gniazdka ściennego? Można to ocenić poprzez sprawdzenie, czy świeci dioda LED ZASILANIE. Czy moje połączenie sieciowe jest prawidłowe? Włącz komputer i sprawdź, czy świeci dioda LED na routerze, odpowiadająca portowi LAN, do którego podłączony jest sieciowy kabel UTP. Powinna także świecić dioda LED na karcie sieciowej komputera. 4.2 Konfiguracja routera jako punkt dostępowy Przed konfiguracją routera w celu uzyskania połączenia z Internetem, należy podłączyć router, poprzez wykonanie procedury poniżej. 1. Włącz komputer. 2. Otwórz przeglądarkę sieci web (np. Internet Explorer lub Firefox). 3. Wpisz na pasku adresu 4. Naciśnij przycisk Enter lub kliknij Przejdź do. 5. Kliknij Narzędzie konfiguracji. 6. Pojawi się polecenie wprowadzenia Nazwa użytkownika i Hasło. Wprowadź admin w polu Nazwa użytkownika i admin w polu Hasło oraz naciśnij przycisk enter. 7. Kliknij Ustawienia zaawansowane w menu z lewej strony. 8. Kliknij Sieć w menu z lewej strony. 9. Kliknij Serwer LAN/DHCP. 10. Wybierz Zatrzymaj w Serwer DHCP. 11. Kliknij Zastosuj z prawej strony, w menu Serwer DHCP. 12. Wpisz w polu Adres IP LAN. 13. Wpisz w polu Maska podsieci. 14. Kliknij przycisk Zastosuj i uruchom ponownie. Uwaga! Aby zalogować się do routera później, należy przypisać komputerowi stały adres IP. 1. Kliknij Start. 2. Kliknij Panel sterowania. 3. Kliknij dwukrotnie Połączenia sieciowe. 4. Kliknij prawym przyciskiem odpowiednie Połączenie LAN. 5. Kliknij Właściwości. 6. Wybierz Protokół internetowy (TCP/IP).

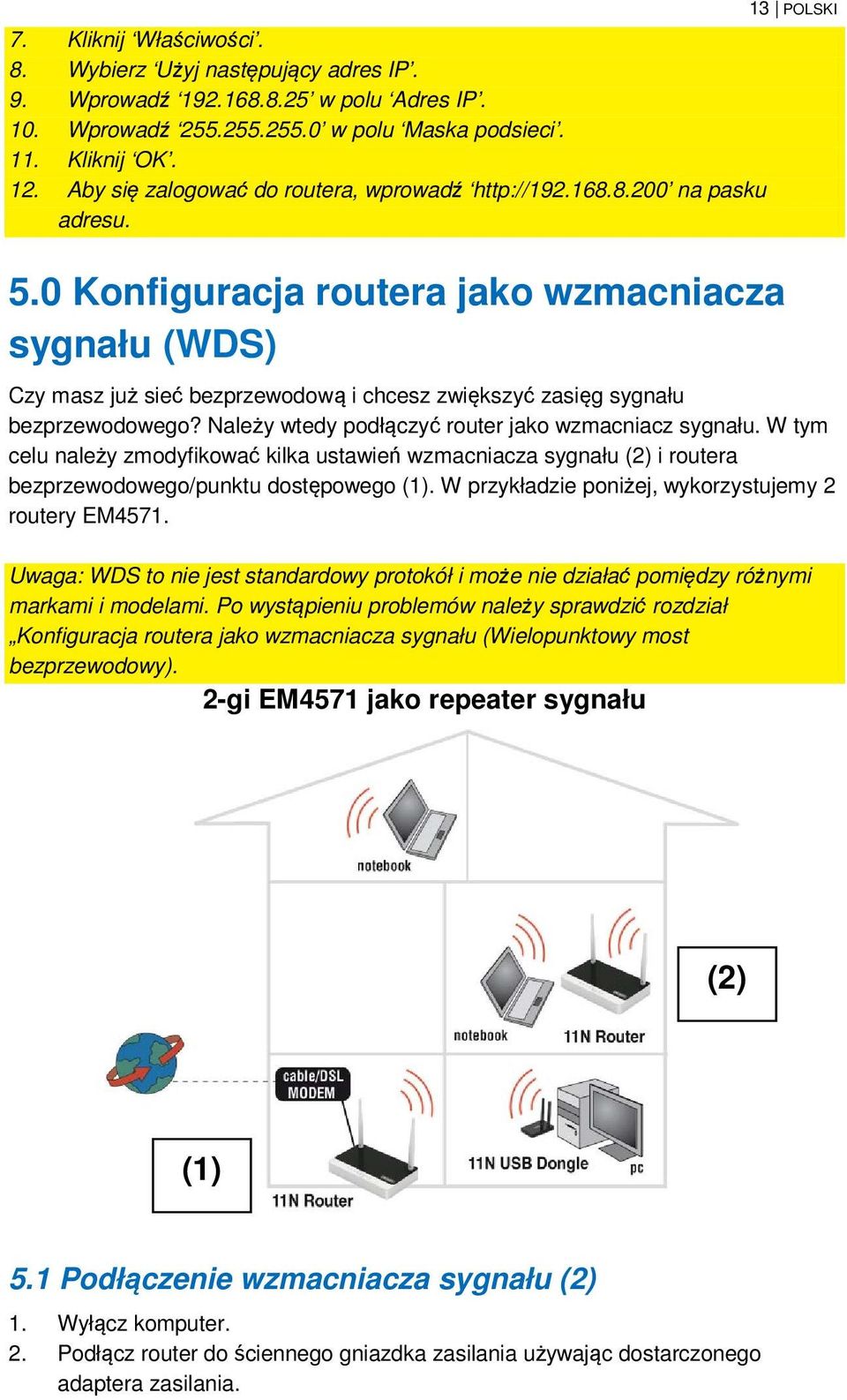

13 7. Kliknij Właściwości. 8. Wybierz Użyj następujący adres IP. 9. Wprowadź w polu Adres IP. 10. Wprowadź w polu Maska podsieci. 11. Kliknij OK. 12. Aby się zalogować do routera, wprowadź na pasku adresu. 13 POLSKI 5.0 Konfiguracja routera jako wzmacniacza sygnału (WDS) Czy masz już sieć bezprzewodową i chcesz zwiększyć zasięg sygnału bezprzewodowego? Należy wtedy podłączyć router jako wzmacniacz sygnału. W tym celu należy zmodyfikować kilka ustawień wzmacniacza sygnału (2) i routera bezprzewodowego/punktu dostępowego (1). W przykładzie poniżej, wykorzystujemy 2 routery EM4571. Uwaga: WDS to nie jest standardowy protokół i może nie działać pomiędzy różnymi markami i modelami. Po wystąpieniu problemów należy sprawdzić rozdział Konfiguracja routera jako wzmacniacza sygnału (Wielopunktowy most bezprzewodowy). 2-gi EM4571 jako repeater sygnału (2) (1) 5.1 Podłączenie wzmacniacza sygnału (2) 1. Wyłącz komputer. 2. Podłącz router do ściennego gniazdka zasilania używając dostarczonego adaptera zasilania.

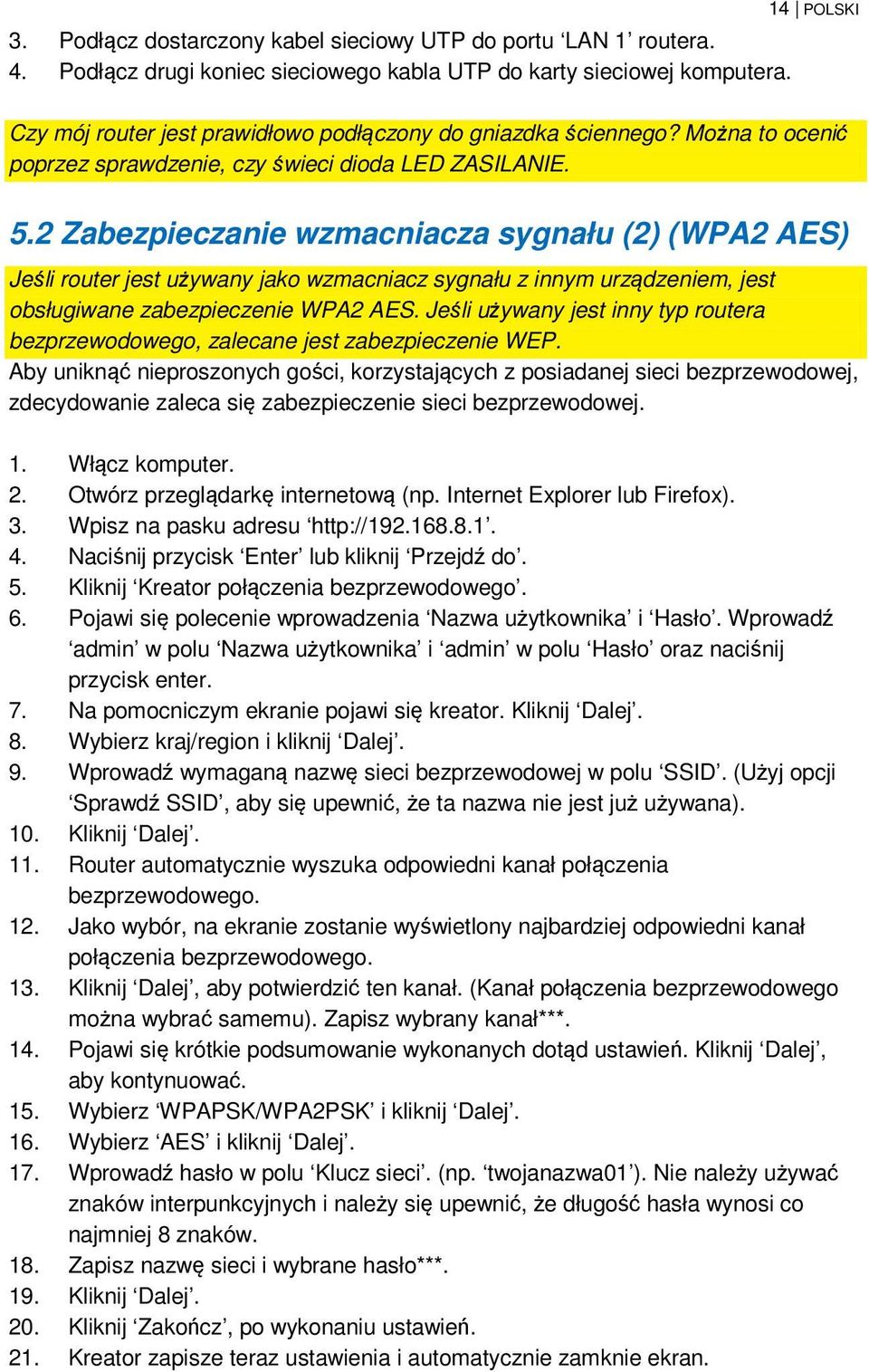

14 3. Podłącz dostarczony kabel sieciowy UTP do portu LAN 1 routera. 4. Podłącz drugi koniec sieciowego kabla UTP do karty sieciowej komputera. 14 POLSKI Czy mój router jest prawidłowo podłączony do gniazdka ściennego? Można to ocenić poprzez sprawdzenie, czy świeci dioda LED ZASILANIE. 5.2 Zabezpieczanie wzmacniacza sygnału (2) (WPA2 AES) Jeśli router jest używany jako wzmacniacz sygnału z innym urządzeniem, jest obsługiwane zabezpieczenie WPA2 AES. Jeśli używany jest inny typ routera bezprzewodowego, zalecane jest zabezpieczenie WEP. Aby uniknąć nieproszonych gości, korzystających z posiadanej sieci bezprzewodowej, zdecydowanie zaleca się zabezpieczenie sieci bezprzewodowej. 1. Włącz komputer. 2. Otwórz przeglądarkę internetową (np. Internet Explorer lub Firefox). 3. Wpisz na pasku adresu 4. Naciśnij przycisk Enter lub kliknij Przejdź do. 5. Kliknij Kreator połączenia bezprzewodowego. 6. Pojawi się polecenie wprowadzenia Nazwa użytkownika i Hasło. Wprowadź admin w polu Nazwa użytkownika i admin w polu Hasło oraz naciśnij przycisk enter. 7. Na pomocniczym ekranie pojawi się kreator. Kliknij Dalej. 8. Wybierz kraj/region i kliknij Dalej. 9. Wprowadź wymaganą nazwę sieci bezprzewodowej w polu SSID. (Użyj opcji Sprawdź SSID, aby się upewnić, że ta nazwa nie jest już używana). 10. Kliknij Dalej. 11. Router automatycznie wyszuka odpowiedni kanał połączenia bezprzewodowego. 12. Jako wybór, na ekranie zostanie wyświetlony najbardziej odpowiedni kanał połączenia bezprzewodowego. 13. Kliknij Dalej, aby potwierdzić ten kanał. (Kanał połączenia bezprzewodowego można wybrać samemu). Zapisz wybrany kanał***. 14. Pojawi się krótkie podsumowanie wykonanych dotąd ustawień. Kliknij Dalej, aby kontynuować. 15. Wybierz WPAPSK/WPA2PSK i kliknij Dalej. 16. Wybierz AES i kliknij Dalej. 17. Wprowadź hasło w polu Klucz sieci. (np. twojanazwa01 ). Nie należy używać znaków interpunkcyjnych i należy się upewnić, że długość hasła wynosi co najmniej 8 znaków. 18. Zapisz nazwę sieci i wybrane hasło***. 19. Kliknij Dalej. 20. Kliknij Zakończ, po wykonaniu ustawień. 21. Kreator zapisze teraz ustawienia i automatycznie zamknie ekran.

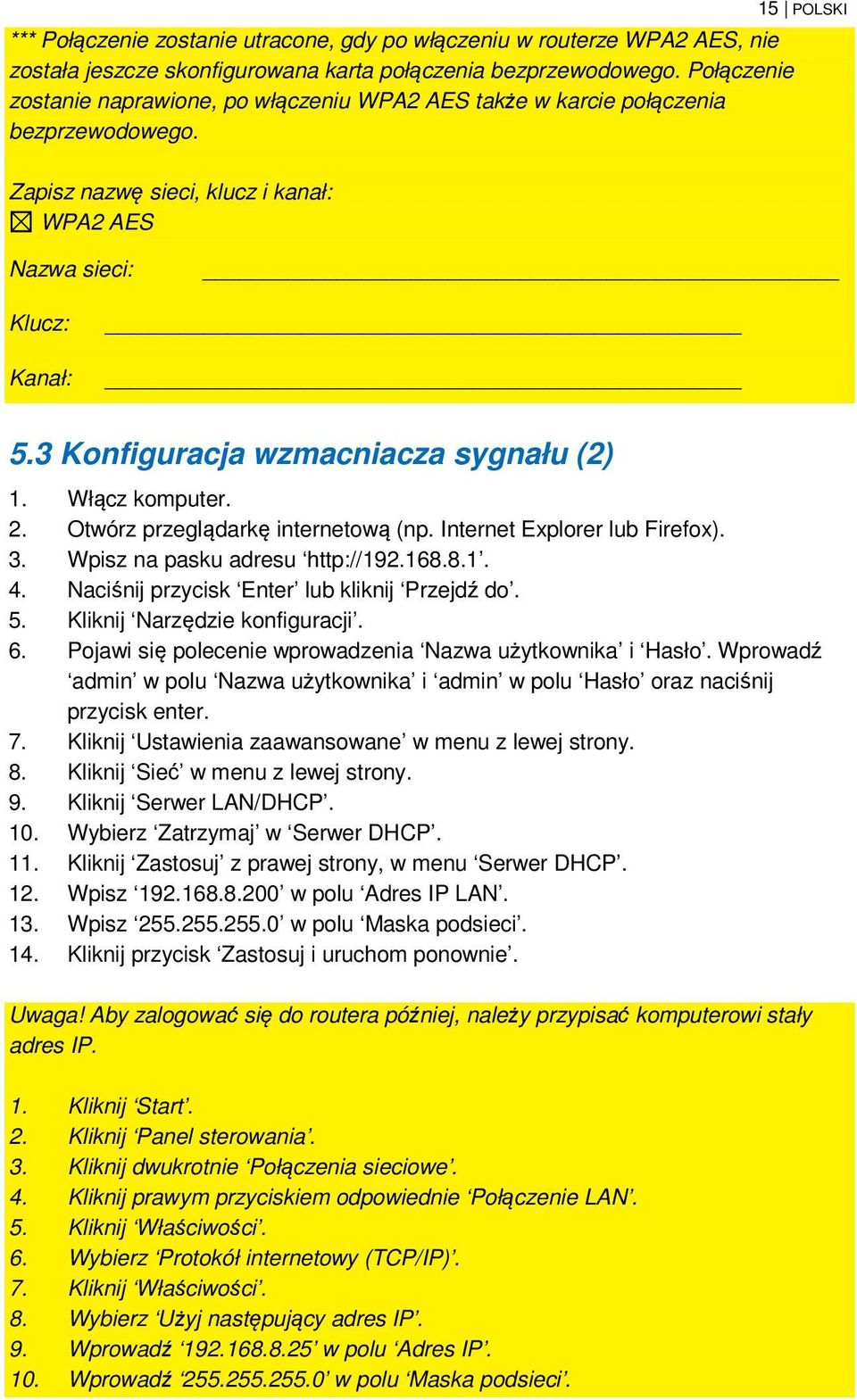

15 *** Połączenie zostanie utracone, gdy po włączeniu w routerze WPA2 AES, nie została jeszcze skonfigurowana karta połączenia bezprzewodowego. Połączenie zostanie naprawione, po włączeniu WPA2 AES także w karcie połączenia bezprzewodowego. 15 POLSKI Zapisz nazwę sieci, klucz i kanał: WPA2 AES Nazwa sieci: Klucz: Kanał: 5.3 Konfiguracja wzmacniacza sygnału (2) 1. Włącz komputer. 2. Otwórz przeglądarkę internetową (np. Internet Explorer lub Firefox). 3. Wpisz na pasku adresu 4. Naciśnij przycisk Enter lub kliknij Przejdź do. 5. Kliknij Narzędzie konfiguracji. 6. Pojawi się polecenie wprowadzenia Nazwa użytkownika i Hasło. Wprowadź admin w polu Nazwa użytkownika i admin w polu Hasło oraz naciśnij przycisk enter. 7. Kliknij Ustawienia zaawansowane w menu z lewej strony. 8. Kliknij Sieć w menu z lewej strony. 9. Kliknij Serwer LAN/DHCP. 10. Wybierz Zatrzymaj w Serwer DHCP. 11. Kliknij Zastosuj z prawej strony, w menu Serwer DHCP. 12. Wpisz w polu Adres IP LAN. 13. Wpisz w polu Maska podsieci. 14. Kliknij przycisk Zastosuj i uruchom ponownie. Uwaga! Aby zalogować się do routera później, należy przypisać komputerowi stały adres IP. 1. Kliknij Start. 2. Kliknij Panel sterowania. 3. Kliknij dwukrotnie Połączenia sieciowe. 4. Kliknij prawym przyciskiem odpowiednie Połączenie LAN. 5. Kliknij Właściwości. 6. Wybierz Protokół internetowy (TCP/IP). 7. Kliknij Właściwości. 8. Wybierz Użyj następujący adres IP. 9. Wprowadź w polu Adres IP. 10. Wprowadź w polu Maska podsieci.

16 11. Kliknij OK. 12. Aby się zalogować do routera, wprowadź na pasku adresu. 16 POLSKI 5.4 Konfiguracja routera bezprzewodowego (1) Podczas konfiguracji routera i jego zabezpieczenia, zakładamy, że urządzenie będzie używane jako router bezprzewodowy. Upewnij się, że posiadany router bezprzewodowy jest podłączony do komputera z użyciem kabla sieciowego UTP. 1. Otwórz przeglądarkę sieci web (np. Internet Explorer, Opera lub Firefox). 2. Wpisz na pasku adresu 3. Naciśnij przycisk Enter lub kliknij Przejdź do. 4. Kliknij Kreator połączenia bezprzewodowego. 5. Pojawi się polecenie wprowadzenia Nazwa użytkownika i Hasło. Wprowadź admin w polu Nazwa użytkownika i admin w polu Hasło oraz naciśnij przycisk enter. 6. Na pomocniczym ekranie pojawi się kreator. Kliknij Dalej. 7. Wybierz kraj/region i kliknij Dalej. 8. Wprowadź wymaganą nazwę sieci bezprzewodowej w polu SSID. (Użyj opcji Sprawdź SSID, aby się upewnić, że ta nazwa nie jest już używana). 9. Kliknij Dalej. 10. Router automatycznie wyszuka odpowiedni kanał połączenia bezprzewodowego. 11. Jako wybór, na ekranie zostanie wyświetlony najbardziej odpowiedni kanał połączenia bezprzewodowego. 12. Wybierz ten sam kanał, który został wybrany dla swojego wzmacniacza sygnału. 13. Kliknij Dalej. 14. Pojawi się krótkie podsumowanie wykonanych dotąd ustawień. Kliknij Dalej, aby kontynuować. 15. Wybierz WPAPSK/WPA2PSK i kliknij Dalej. 16. Wybierz AES i kliknij Dalej. 17. Wprowadź to samo hasło w polu Klucz sieci, jak wybrane dla wzmacniacza sygnału. 18. Kliknij Dalej. 19. Kliknij Zakończ. 20. Kreator zapisze teraz ustawienia i automatycznie zamknie ekran.

17 17 POLSKI 5.5 Łączenie routera bezprzewodowego ze wzmacniaczem sygnału (2) Po wykonaniu poprzednich czynności, wprowadzone są następujące ustawienia: - Wzmacniacz sygnału (2) ma następujący adres IP: Router bezprzewodowy ma następujący adres IP: Obydwa urządzenia używają protokołu WPA2 AES i tego samego klucza zabezpieczenia. - Obydwa urządzenia wykorzystują ten sam kanał. - SSID nie musi być to samo (np. Na_górze i Na_dole ). Aby możliwe było łączenie ze sobą, obydwa urządzenia muszą być skonfigurowane. Rozpoczniemy wykonywanie ustawień routera bezprzewodowego (1). 1. Połącz ze sobą router bezprzewodowy i wzmacniacz sygnału, wykonując następujące czynności: Podłącz kabel sieciowy do portu LAN4 routera bezprzewodowego. Podłącz drugi koniec kabla sieciowego do portu LAN4 wzmacniacza sygnału. 2. Podłącz komputer z użyciem kabla sieciowego, do portu 1 LAN routera bezprzewodowego. 3. Włącz router bezprzewodowy i wzmacniacz sygnału. 4. Włącz komputer. 5. Otwórz przeglądarkę sieci web (np. Internet Explorer lub Firefox). 6. Wpisz na pasku adresu 7. Kliknij Narzędzie konfiguracji. 8. Pojawi się polecenie wprowadzenia Nazwa użytkownika i Hasło. Wprowadź admin w polu Nazwa użytkownika i admin w polu Hasło' oraz naciśnij przycisk enter. 9. Kliknij Ustawienia zaawansowane w menu z lewej strony. 10. Kliknij Bezprzewodowa w menu z lewej strony. 11. Kliknij Ustawienia WDS w menu z lewej strony. 12. Kliknij Wyszukiwanie punktu dostępowego na prawym ekranie. 13. Wyświetlony zostanie ekran. Wyświetlone zostanie podsumowanie znalezionych sieci bezprzewodowych. 14. Kliknij lewym przyciskiem myszy nazwę (SSID) wzmacniacza sygnału. 15. Kliknij Dodaj na prawym ekranie. 16. Kliknij Zapisz w górnym prawym rogu ekranu. 17. Kliknij OK, aby zapisać ustawienia. 18. Zamknij okno. 5.6 Kończenie instalacji wzmacniacza sygnału 1. Aby połączyć się ze wzmacniaczem sygnału, wprowadź na pasku adresu 2. Kliknij Narzędzie konfiguracji.

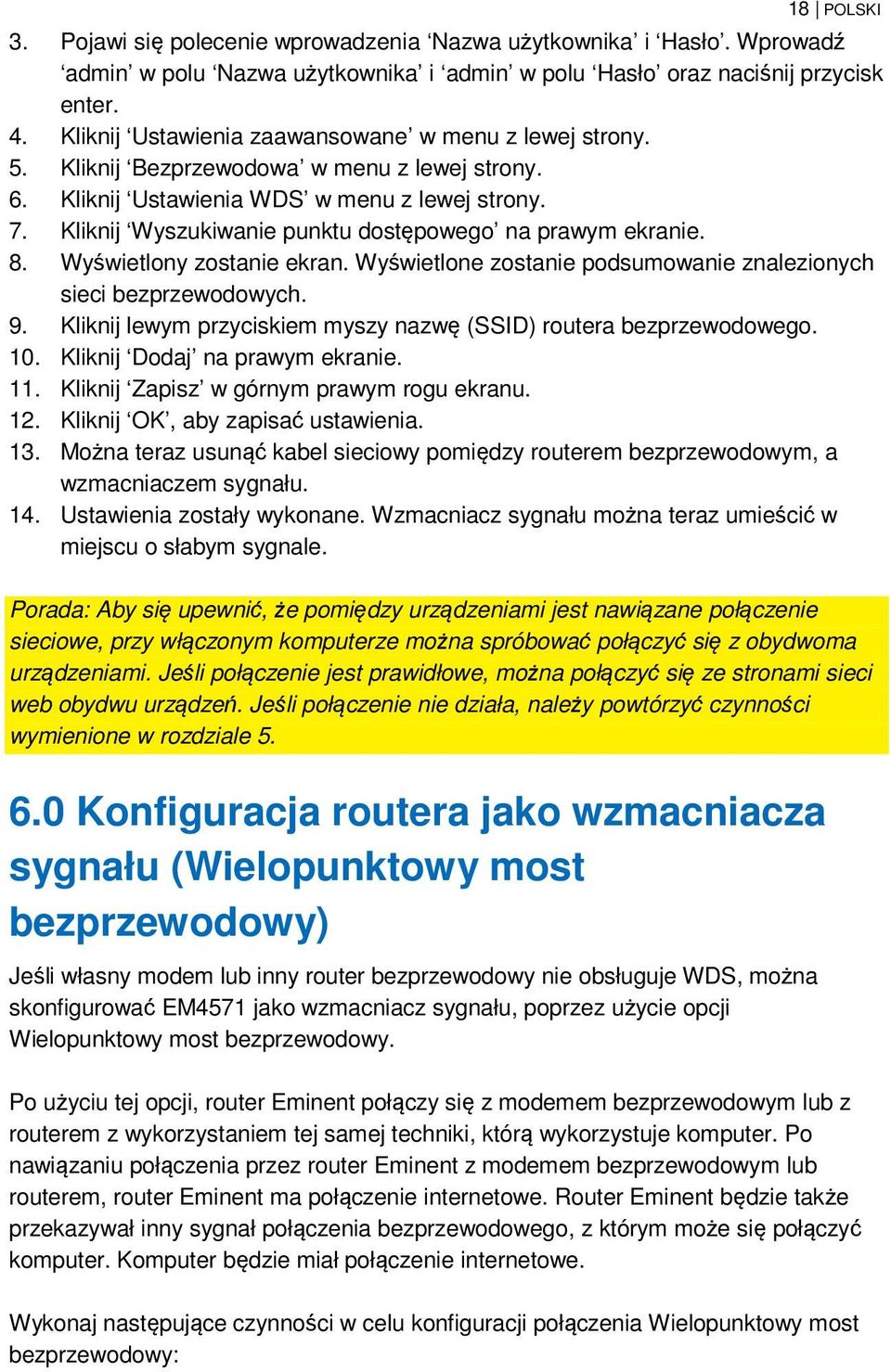

18 18 POLSKI 3. Pojawi się polecenie wprowadzenia Nazwa użytkownika i Hasło. Wprowadź admin w polu Nazwa użytkownika i admin w polu Hasło oraz naciśnij przycisk enter. 4. Kliknij Ustawienia zaawansowane w menu z lewej strony. 5. Kliknij Bezprzewodowa w menu z lewej strony. 6. Kliknij Ustawienia WDS w menu z lewej strony. 7. Kliknij Wyszukiwanie punktu dostępowego na prawym ekranie. 8. Wyświetlony zostanie ekran. Wyświetlone zostanie podsumowanie znalezionych sieci bezprzewodowych. 9. Kliknij lewym przyciskiem myszy nazwę (SSID) routera bezprzewodowego. 10. Kliknij Dodaj na prawym ekranie. 11. Kliknij Zapisz w górnym prawym rogu ekranu. 12. Kliknij OK, aby zapisać ustawienia. 13. Można teraz usunąć kabel sieciowy pomiędzy routerem bezprzewodowym, a wzmacniaczem sygnału. 14. Ustawienia zostały wykonane. Wzmacniacz sygnału można teraz umieścić w miejscu o słabym sygnale. Porada: Aby się upewnić, że pomiędzy urządzeniami jest nawiązane połączenie sieciowe, przy włączonym komputerze można spróbować połączyć się z obydwoma urządzeniami. Jeśli połączenie jest prawidłowe, można połączyć się ze stronami sieci web obydwu urządzeń. Jeśli połączenie nie działa, należy powtórzyć czynności wymienione w rozdziale Konfiguracja routera jako wzmacniacza sygnału (Wielopunktowy most bezprzewodowy) Jeśli własny modem lub inny router bezprzewodowy nie obsługuje WDS, można skonfigurować EM4571 jako wzmacniacz sygnału, poprzez użycie opcji Wielopunktowy most bezprzewodowy. Po użyciu tej opcji, router Eminent połączy się z modemem bezprzewodowym lub z routerem z wykorzystaniem tej samej techniki, którą wykorzystuje komputer. Po nawiązaniu połączenia przez router Eminent z modemem bezprzewodowym lub routerem, router Eminent ma połączenie internetowe. Router Eminent będzie także przekazywał inny sygnał połączenia bezprzewodowego, z którym może się połączyć komputer. Komputer będzie miał połączenie internetowe. Wykonaj następujące czynności w celu konfiguracji połączenia Wielopunktowy most bezprzewodowy:

19 6.1 Podłączenie wzmacniacza sygnału 1. Wyłącz komputer. 2. Podłącz router do ściennego gniazdka zasilania używając dostarczonego adaptera zasilania. 3. Podłącz dostarczony kabel sieciowy UTP do portu LAN 1 routera. 4. Podłącz drugi koniec sieciowego kabla UTP do karty sieciowej komputera. 19 POLSKI Czy mój router jest prawidłowo podłączony do gniazdka ściennego? Można to ocenić poprzez sprawdzenie, czy świeci dioda LED ZASILANIE Konfiguracja lokalnej sieci bezprzewodowej we wzmacniaczu sygnału Przed ustawieniem routera Eminent do wykorzystania dla wielopunktowego mostu bezprzewodowego, należy ręcznie wykonać następujące ustawienia: Nazwa sieciowa pierwszego routera bezprzewodowego (SSID) Klucz zabezpieczenia pierwszego routera bezprzewodowego Kanał pierwszego routera bezprzewodowego Preferowane jest wykonanie ustawień połączenia wielopunktowego mostu bezprzewodowego, z zastosowaniem przewodowego połączenia pomiędzy routerem Eminent i komputerem. 1. Włącz komputer. 2. Otwórz przeglądarkę internetową (np. Internet Explorer lub Firefox). 3. Wpisz na pasku adresu 4. Naciśnij przycisk Enter lub kliknij Przejdź do. 5. Kliknij Narzędzie konfiguracji. 6. Pojawi się polecenie wprowadzenia Nazwa użytkownika i Hasło. Wprowadź admin w polu Nazwa użytkownika i admin w polu Hasło oraz naciśnij przycisk enter. 7. Kliknij Ustawienia zaawansowane. 8. Kliknij Bezprzewodowe. 9. Kliknij Ustawienia połączenia bezprzewodowego. 10. Wprowadź SSID: Aby rozszerzyć zasięg bieżącej sieci bezprzewodowej z użyciem tej samej nazwy sieci (SSID), należy wprowadzić SSID używane w pierwszym routerze bezprzewodowym. Także kanał powinien być ten sam. 11. Ustaw zabezpieczenie w opcji Szyfrowanie i Klucz szyfrowania. Aby rozszerzyć zasięg bieżącej sieci bezprzewodowej z użyciem tej samej nazwy sieci (SSID), należy ustawić to samo zabezpieczenie, używane w pierwszym routerze bezprzewodowym. 12. Kliknij Zastosuj, aby zapisać ustawienia. 13. Następnie kliknij Zapisz w górnej części ekranu.

20 6.3 Konfiguracja ustawień wielopunktowego mostu bezprzewodowego 20 POLSKI 1. Kliknij Bezprzewodowe. 2. Kliknij Wielopunktowy most bezprzewodowy. 3. Ustaw Działanie na Używanie wielopunktowego mostu bezprzewodowego. 4. Kliknij przycisk Wyszukaj punkt dostępowy. 5. Wybierz nazwę sieci (SSID) do połączenia (Pierwszy router bezprzewodowy). 6. Jeśli sieć jest zabezpieczona, należy wprowadzić klucz zabezpieczenia. 7. Kliknij Zastosuj. 8. Następnie kliknij Zapisz w górnej części ekranu. 9. Kliknij Sieć. 10. Kliknij Serwer LAN/DHCP. 11. Jeśli pierwszy router bezprzewodowy ma inny adres IP LAN (zakres), adres IP routera Eminent można zmienić, w opcji IP LAN. 12. Kliknij Zastosuj i uruchom ponownie. Zamknij przeglądarkę sieci web i uruchom ponownie komputer lub wyłącz kartę sieciową, a następnie ponownie włącz kartę LAN. 13. Zaloguj się do routera Eminent z wykorzystaniem nowego adresu IP. 14. Kliknij Narzędzie konfiguracji. 15. Kliknij Ustawienia zaawansowane. 16. Kliknij Sieć. 17. Kliknij Serwer LAN/DHCP. 18. Ustaw Serwer DHCP na Zatrzymaj. 19. Kliknij Zastosuj. 20. Kliknij Zapisz w górnej części ekranu. 21. Posiadany router Eminent został ustawiony z wykorzystaniem wielopunktowego mostu bezprzewodowego. Porada: Jeśli ustawiony został inny adres IP LAN, zgodnie z opisem w czynności 11, ten adres IP musi być z tego samego zakresu, co adres pierwszego routera. Na przykład: Jeśli pierwszy modem lub router jest dostępny pod adresem IP , należy się upewnić, że router Eminent jest ustawiony na ten zakres IP. Router Eminent można ustawić na Od tego czasu, router Eminent jest dostępny pod nowym adresem IP. 7.0 Konfiguracja sieci bezprzewodowej w komputerze Teraz, gdy router został zabezpieczony, należy skonfigurować komputer, aby rozpoznawał zabezpieczoną sieć bezprzewodową i mógł nawiązywać połączenie. Windows XP, Windows Vista, Windows 7 i Windows 8 to aktualnie najczęściej używane systemy operacyjne. Objaśnimy jak skonfigurować połączenie bezprzewodowe w tych systemach operacyjnych.

21 21 POLSKI Teraz, gdy router został zabezpieczony, należy skonfigurować komputer, aby rozpoznawał zabezpieczoną sieć bezprzewodową i mógł nawiązywać połączenie. Windows XP, Windows Vista, Windows 7 i Windows 8 to aktualnie najczęściej używane systemy operacyjne. Objaśnimy jak skonfigurować połączenie bezprzewodowe w tych systemach operacyjnych. 7.1 Konfiguracja sieci bezprzewodowej w systemie Windows XP Aby zrealizować połączenie bezprzewodowe w systemie Windows XP, należy wykonać wymienione poniżej czynności: 1. Włącz komputer. 2. Kliknij Start. 3. Kliknij Panel sterowania. 4. Kliknij Połączenia sieciowe. 5. Powinna być teraz widoczna karta połączenia bezprzewodowego. Kliknij prawym przyciskiem tę kartę. 6. Kliknij Wyświetl dostępne sieci bezprzewodowe. Pokazana zostanie lista dostępnych sieci bezprzewodowych. 7. Wybierz z listy własną sieć bezprzewodową. 8. Po kliknięciu Połącz, komputer wyświetli ostrzeżenie o zabezpieczeniu tej sieci oraz poinformuje, że wymagany jest klucz sieci. 9. Wprowadź klucz sieci i kliknij Połącz. 10. Jeśli klucz został wprowadzony prawidłowo, system Windows poinformuje o połączeniu z siecią. System działa teraz w trybie online. 7.2 Konfiguracja sieci bezprzewodowej w systemie Windows Vista/7/8 Aby zrealizować połączenie bezprzewodowe w systemie Windows Vista, należy wykonać wymienione poniżej czynności: 1. Kliknij Start. 2. Kliknij Panel sterowania. 3. Kliknij Sieć i Internet. 4. Kliknij Centrum sieci i udostępniania. 5. Kliknij Zarządzaj sieciami bezprzewodowymi w menu z lewej strony. 6. Kliknij Dodaj. 7. Na następnym ekranie wybierz Dodaj sieć znajdującą się w zasięgu komputera. 8. Wybierz własną sieć. 9. Kliknij Połącz. 10. Komputer wyświetli następujący komunikat: Wpisz klucz zabezpieczenia sieci lub hasło dla tej sieci. Wprowadź swój klucz zabezpieczenia.

22 22 POLSKI 11. Kliknij Połącz. Jeśli prawidłowo wprowadzono klucz zabezpieczenia, komputer nawiąże połączenie bezprzewodowe i będzie działał w trybie online. Czynności dla systemu Windows 7, są opisane w następujących krokach: 1. Kliknij ikonę sieci na pasku zadań (w pobliżu zegara). 2. Pokazane zostaną dostępne sieci bezprzewodowe. 3. Wybierz własną sieć i kliknij Połącz. 4. Pojawi się polecenie wprowadzenia klucza zabezpieczenia. Wprowadź swój klucz zabezpieczenia. 5. Kliknij Połącz. Jeśli prawidłowo wprowadzono klucz zabezpieczenia, komputer nawiąże połączenie bezprzewodowe i będzie działał w trybie online. 8.0 Ustawienia firewalla Router jest wyposażony w zaawansowany firewall. Ten firewall umożliwia otwarcie portów, pozwalając niektórym programom na uzyskanie dostępu do Internetu. Porty te można otworzyć z użyciem funkcji Przekierowanie portów. W niektórych przypadkach, użytkownik może chcieć zablokować dostęp do Internetu. Jeśli, na przykład, użytkownik ma dzieci, może chcieć zablokować niektóre wulgarne strony sieci web. Można to zrobić z użyciem wbudowanej metody filtrowania URL. Porada! Dla własnego bezpieczeństwa, firewall jest włączany domyślnie. Zalecamy używanie także skanera antywirusowego i utrzymywanie jego aktualności. 8.1 Przekierowanie portów 1. Otwórz przeglądarkę sieci web (np. Internet Explorer lub Firefox). 2. Wpisz na pasku adresu 3. Naciśnij przycisk enter lub kliknij Przejdź do. 4. Kliknij Narzędzie konfiguracji. 5. Pojawi się polecenie wprowadzenia Nazwa użytkownika i Hasło. Wprowadź admin w polu Nazwa użytkownika i admin w polu Hasło oraz naciśnij przycisk enter. 6. Kliknij Ustawienia zaawansowane w menu z lewej strony. 7. Kliknij Przekierowanie portów poniżej NAT/Routing w menu z lewej strony. 8. W polu Adres IP LAN można wprowadzić adres IP komputera, dla którego mają zostać otwarte specyficzne porty. 9. Wybierz prawidłowy protokół w polu Protokół. 10. Wprowadź niezbędne porty w polu Zewnętrzny port. Wypełnij port port startowy lub początkowy w pierwszym polu. W drugim polu można podać port końcowy. Jeśli potrzebne jest otwarcie tylko jednego portu, należy wprowadzić ten sam numer portu w obu polach. 11. Wprowadź ten sam numer portu w polu Port wewnętrzny.

23 23 POLSKI 12. Wprowadź nazwę w polu Nazwa reguły. Na przykład: Wprowadź nazwę aplikacji lub gry dla której chcesz otworzyć te porty. 13. Kliknij Dodaj, aby zapisać ustawienia. 8.2 Filtrowanie URL Filtrowanie URL umożliwia blokowanie stron sieci web według nazwy lub części nazwy. Jest to użyteczna funkcja do zabezpieczania przed dostępem dzieci do zawartości określonych stron sieci web. 1. Otwórz przeglądarkę sieci web (np. Internet Explorer lub Firefox). 2. Wpisz na pasku adresu 3. Naciśnij przycisk enter lub kliknij Przejdź do. 4. Kliknij Narzędzie konfiguracji. 5. Pojawi się polecenie wprowadzenia Nazwa użytkownika i Hasło. Wprowadź admin w polu Nazwa użytkownika i admin w polu Hasło oraz naciśnij przycisk enter. 6. Kliknij Ustawienia zaawansowane w menu z lewej strony. 7. Kliknij Kontrola dostępu do Internetu. 8. Kliknij Firewall. 9. Wybierz w polu Typ wejścia Ustawienia filtrowania URL. 10. Mozna wprowadzić nazwę dla tej reguły w polu Nazwa reguły. 11. W polach IP źródła można wprowadzić zakres od-do lub umieścić znak zaznaczenia w polu WSZYSTKIE IP, aby zabronić dostępu do określonych stron dla wszystkich komputerów. 12. Wprowadź adres do blokowania w polu Filtruj URL. 13. Kliknij Dodaj, aby zapisać ustawienia. Porada: Można wybrać różne predefiniowane programy, takie jak MSN Messenger oraz ICQ. Programy te można blokować w sposób opisany w rozdziale 8.2

24 9.0 Często zadawane pytania i inne powiązane informacje 24 POLSKI Najnowsze często zadawane pytania dotyczące produktu, można znaleźć na stronie pomocy produktu. Firma Eminent często aktualizuje te strony, aby zapewnić użytkownikowi najnowsze informacje. W celu uzyskania informacji o produkcie, odwiedź stronę Obsługa i pomoc techniczna Ten podręcznik użytkownika został starannie napisany przez ekspertów technicznych firmy Eminent. W przypadku problemów z instalacją lub używaniem tego produktu, należy wypełnić formularz pomocy technicznej na stronie sieci web Możesz także skontaktować się z nami telefonicznie. Numery telefonów pomocy technicznej oraz informacje o godzinach otwarcia można znaleźć na stronie

25 25 POLSKI 11.0 Ostrzeżenia i elementy na które należy zwrócić uwagę Z powodu prawa, dyrektyw i przepisów ustanowionych przez parlament Europejski, niektóre (bezprzewodowe) urządzenia, mogą podlegać ograniczeniom dotyczącym ich używania w niektórych krajach członkowskich Unii Europejskiej. W określonych krajach członkowskich Unii Europejskiej, używanie takich urządzeń może być zabronione. Aby uzyskać więcej informacji o tych ograniczeniach należy się skontaktować ze swoimi (lokalnymi) władzami. Należy zawsze stosować się do instrukcji w podręczniku*, szczególnie, gdy dotyczą one urządzeń do montażu. Ostrzeżenie: W większości przypadków, dotyczą one urządzenia elektronicznego. Nieprawidłowe/niewłaściwe używanie, może doprowadzić do (poważnych) obrażeń! Naprawa urządzenia powinna zostać wykonana przez wykwalifikowanych pracowników Eminent. Naprawa urządzenia samemu i/lub jego nieprawidłowe używanie, spowoduje natychmiastową utratę gwarancji. Rozszerzone warunki gwarancji, można uzyskać na naszej stronie sieci web, pod adresem *Wskazówka: Podręczniki Eminent są pisane z dużą starannością. Jednakże, ze względu na rozwój technologiczny, może się zdarzyć, że wydrukowany podręcznik nie będzie zawierał najbardziej aktualnych informacji. Po wystąpieniu problemów z wydrukowanym podręcznikiem lub, jeśli nie można znaleźć poszukiwanych treści, należy zawsze sprawdzić naszą stronę sieci web, pod adresem w celu uzyskania najnowszej aktualizacji podręcznika. W części FAQ, można tam także znaleźć często zadawane pytania. Zdecydowanie zaleca się sprawdzenie części FAQ. Bardzo często, odpowiedź na swoje pytania można znaleźć w tej części.

26 12.0 Warunki gwarancji 26 POLSKI Pięcioletnia gwarancja Eminent dotyczy wszystkich produktów Eminent chyba, że zostanie to inaczej określone przed lub w trakcie zakupu. Po zakupieniu produktu Eminent z drugiej ręki, pozostały okres gwarancji jest liczony od chwili zakupienia przez początkowego nabywcy produktu. Gwarancja Eminent dotyczy wszystkich produktów i części Eminent, trwale połączonych lub zamontowanych do produktu. Adaptery zasilania, baterie, anteny i wszystkie inne produkty, nie bezpośrednio zintegrowane lub połączone z głównym produktem lub produktami, niewątpliwie zużyte podczas używania, wykazujące inne cechy niż główny produkt, nie są objęte gwarancją Eminent. Produkty nie są objęte gwarancją Eminent, przy ich nieprawidłowym/niewłaściwym używaniu, wpływie czynników zewnętrznych lub po otwarciu części produktu podlegających serwisowi, przez inne strony niż firma Eminent. Firma Eminent może użyć do naprawy lub wymiany uszkodzonego produktu materiały odnowione. Firma Eminent nie odpowiada za zmiany w ustawieniach sieci, przez dostawców internetu. Nie możemy zagwarantować, że produkt sieciowy Eminent będzie działał, po zmianie ustawień przez dostawców internetu. Firma Eminent nie gwarantuje działania usług sieci web, aplikacji i innych treści stron trzeci, dostępnych przez produkty Eminent. Produkty firmy Eminent z wewnętrznym dyskiem twardym, mają dwuletni okres ograniczonej gwarancji na dysk twardy. Firma Eminent nie odpowiada za utratę jakichkolwiek danych. Należy się upewnić, jeśli produkt zapisuje dane na dysku twardym lub w innym źródle pamięci, że przed zwróceniem produktu do naprawy została wykonana kopia tych danych. Gdy mój produkt zostanie uszkodzony Jeśli okaże się, że produkt został uszkodzony ze względów innych, niż opisane powyżej: Należy się skontaktować z miejscem zakupienia w celu zajęcia się uszkodzonym produktem. EM4571-PL
