PROJEKT WYKONAWCZY BUDYNKU MIESZKALNEGO WIELORODZINNEGO NR 2 W LEGIONOWIE PRZY UL. GEN. B. ROI PROJEKT ELEKTRYCZNY. Nr dz. 47/2

Wielkość: px
Rozpocząć pokaz od strony:

Download "PROJEKT WYKONAWCZY BUDYNKU MIESZKALNEGO WIELORODZINNEGO NR 2 W LEGIONOWIE PRZY UL. GEN. B. ROI PROJEKT ELEKTRYCZNY. Nr dz. 47/2"

Transkrypt

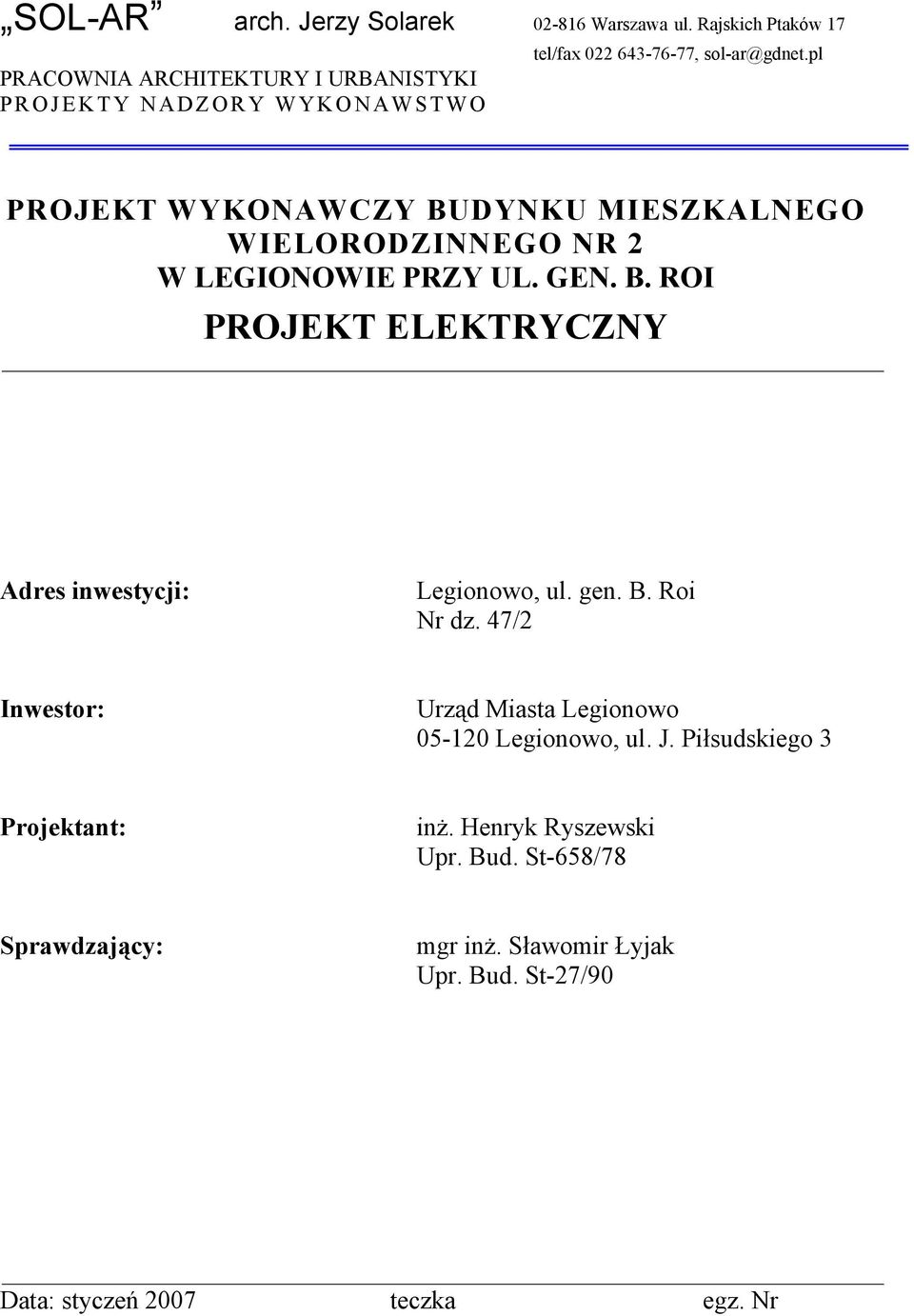

1 SOL-AR arch. Jerzy Solarek Warszawa ul. Rajskich Ptaków 17 PRACOWNIA ARCHITEKTURY I URBANISTYKI PROJEKTY NADZORY WYKONAWSTWO tel/fax , sol-ar@gdnet.pl PROJEKT WYKONAWCZY BUDYNKU MIESZKALNEGO WIELORODZINNEGO NR W LEGIONOWIE PRZY UL. GEN. B. ROI PROJEKT ELEKTRYCZNY Adres inwestycji: Legionowo, ul. gen. B. Roi Nr dz. 47/ Inwestor: Urząd Miasta Legionowo Legionowo, ul. J. Piłsudskiego 3 Projektant: inż. Henryk Ryszewski Upr. Bud. St-658/78 Sprawdzający: mgr inż. Sławomir Łyjak Upr. Bud. St-7/90 Data: styczeń 007 teczka egz. Nr

2 1. SPIS TREŚCI 1. Strona tytułowa. Spis treści 3. Spis rysunków 4. Założenia 5. Opis techniczny 6. Obliczenia techniczne 7. Zestawienie materiałów

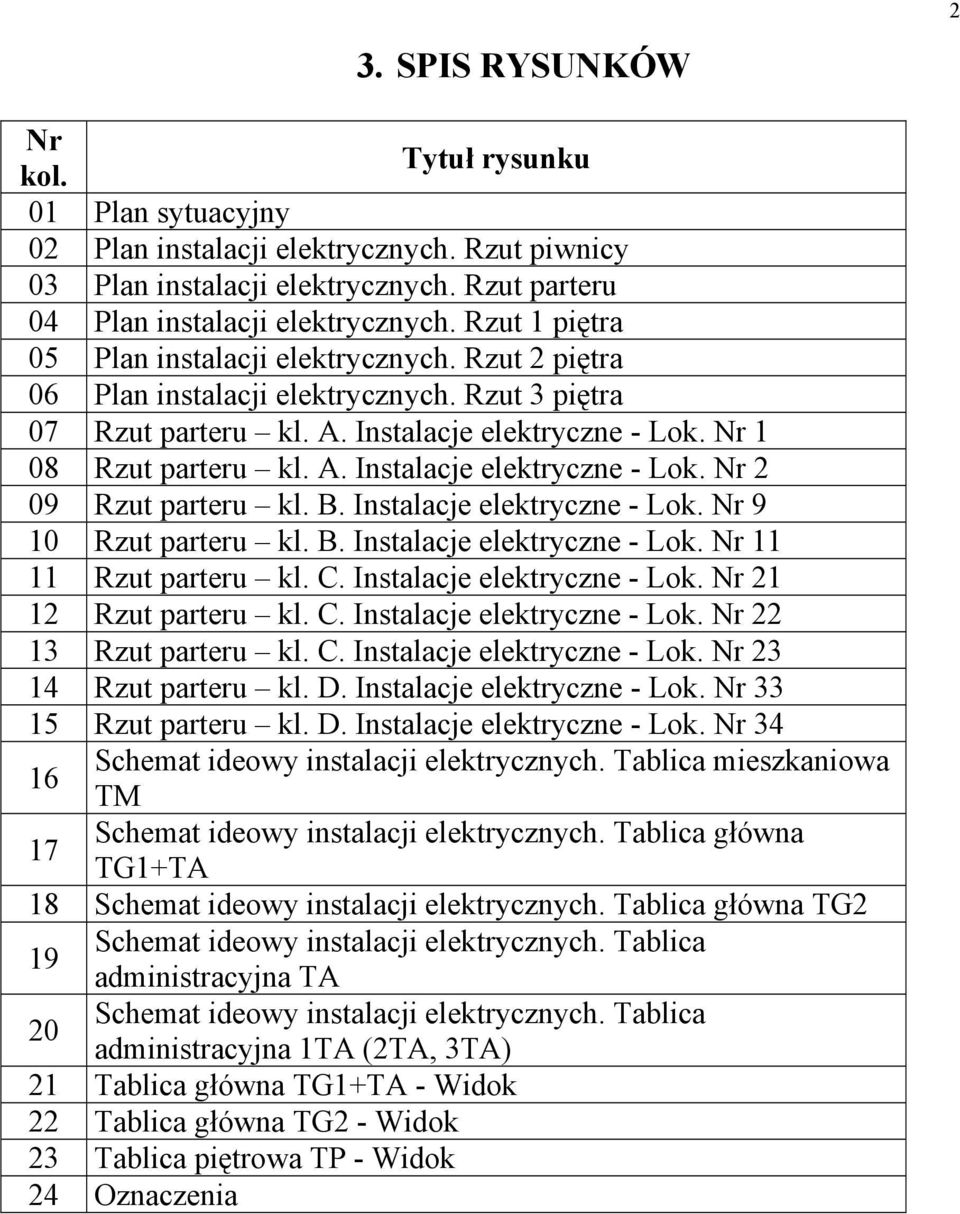

3 3. SPIS RYSUNKÓW Nr kol. Tytuł rysunku 01 Plan sytuacyjny 0 Plan instalacji elektrycznych. Rzut piwnicy 03 Plan instalacji elektrycznych. Rzut parteru 04 Plan instalacji elektrycznych. Rzut 1 piętra 05 Plan instalacji elektrycznych. Rzut piętra 06 Plan instalacji elektrycznych. Rzut 3 piętra 07 Rzut parteru kl. A. Instalacje elektryczne - Lok. Nr 1 08 Rzut parteru kl. A. Instalacje elektryczne - Lok. Nr 09 Rzut parteru kl. B. Instalacje elektryczne - Lok. Nr 9 10 Rzut parteru kl. B. Instalacje elektryczne - Lok. Nr Rzut parteru kl. C. Instalacje elektryczne - Lok. Nr 1 1 Rzut parteru kl. C. Instalacje elektryczne - Lok. Nr 13 Rzut parteru kl. C. Instalacje elektryczne - Lok. Nr 3 14 Rzut parteru kl. D. Instalacje elektryczne - Lok. Nr Rzut parteru kl. D. Instalacje elektryczne - Lok. Nr Schemat ideowy instalacji elektrycznych. Tablica mieszkaniowa TM 17 Schemat ideowy instalacji elektrycznych. Tablica główna TG1+TA 18 Schemat ideowy instalacji elektrycznych. Tablica główna TG 19 Schemat ideowy instalacji elektrycznych. Tablica administracyjna TA 0 Schemat ideowy instalacji elektrycznych. Tablica administracyjna 1TA (TA, 3TA) 1 Tablica główna TG1+TA - Widok Tablica główna TG - Widok 3 Tablica piętrowa TP - Widok 4 Oznaczenia

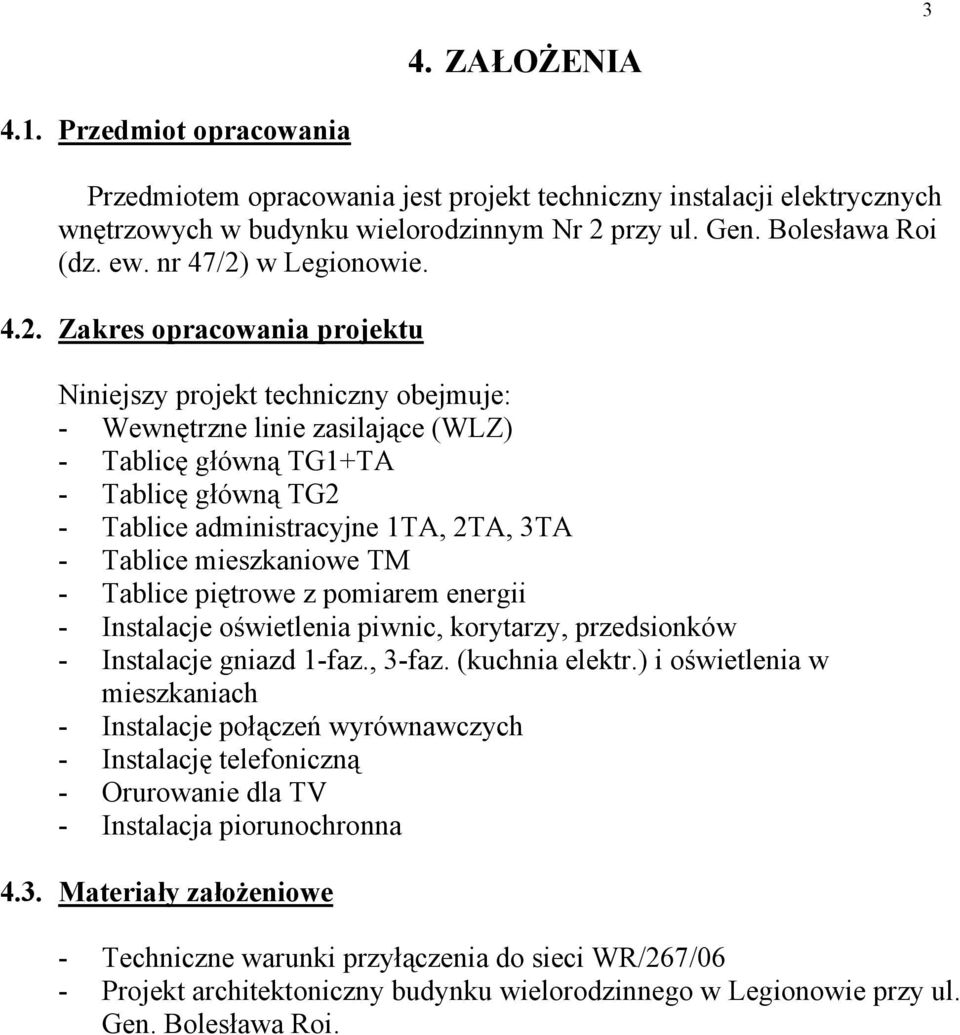

4 3 4. ZAŁOŻENIA 4.1. Przedmiot opracowania Przedmiotem opracowania jest projekt techniczny instalacji elektrycznych wnętrzowych w budynku wielorodzinnym Nr przy ul. Gen. Bolesława Roi (dz. ew. nr 47/) w Legionowie. 4.. Zakres opracowania projektu Niniejszy projekt techniczny obejmuje: - Wewnętrzne linie zasilające (WLZ) - Tablicę główną TG1+TA - Tablicę główną TG - Tablice administracyjne 1TA, TA, 3TA - Tablice mieszkaniowe TM - Tablice piętrowe z pomiarem energii - Instalacje oświetlenia piwnic, korytarzy, przedsionków - Instalacje gniazd 1-faz., 3-faz. (kuchnia elektr.) i oświetlenia w mieszkaniach - Instalacje połączeń wyrównawczych - Instalację telefoniczną - Orurowanie dla TV - Instalacja piorunochronna 4.3. Materiały założeniowe - Techniczne warunki przyłączenia do sieci WR/67/06 - Projekt architektoniczny budynku wielorodzinnego w Legionowie przy ul. Gen. Bolesława Roi.

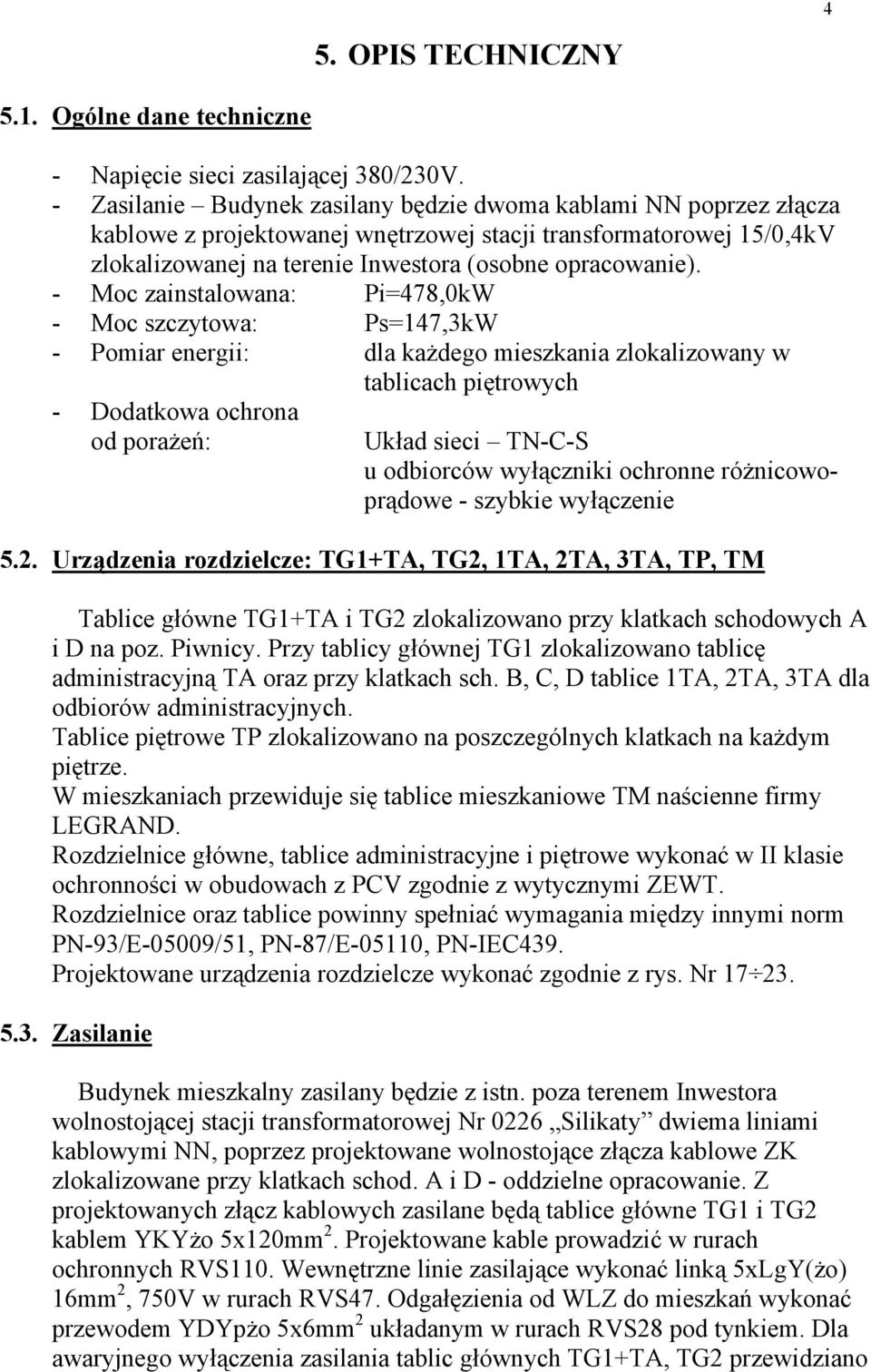

5 4 5. OPIS TECHNICZNY 5.1. Ogólne dane techniczne - Napięcie sieci zasilającej 380/30V. - Zasilanie Budynek zasilany będzie dwoma kablami NN poprzez złącza kablowe z projektowanej wnętrzowej stacji transformatorowej 15/0,4kV zlokalizowanej na terenie Inwestora (osobne opracowanie). - Moc zainstalowana: Pi=478,0kW - Moc szczytowa: Ps=147,3kW - Pomiar energii: dla każdego mieszkania zlokalizowany w tablicach piętrowych - Dodatkowa ochrona od porażeń: Układ sieci TN-C-S u odbiorców wyłączniki ochronne różnicowoprądowe - szybkie wyłączenie 5.. Urządzenia rozdzielcze: TG1+TA, TG, 1TA, TA, 3TA, TP, TM Tablice główne TG1+TA i TG zlokalizowano przy klatkach schodowych A i D na poz. Piwnicy. Przy tablicy głównej TG1 zlokalizowano tablicę administracyjną TA oraz przy klatkach sch. B, C, D tablice 1TA, TA, 3TA dla odbiorów administracyjnych. Tablice piętrowe TP zlokalizowano na poszczególnych klatkach na każdym piętrze. W mieszkaniach przewiduje się tablice mieszkaniowe TM naścienne firmy LEGRAND. Rozdzielnice główne, tablice administracyjne i piętrowe wykonać w II klasie ochronności w obudowach z PCV zgodnie z wytycznymi ZEWT. Rozdzielnice oraz tablice powinny spełniać wymagania między innymi norm PN-93/E-05009/51, PN-87/E-05110, PN-IEC439. Projektowane urządzenia rozdzielcze wykonać zgodnie z rys. Nr Zasilanie Budynek mieszkalny zasilany będzie z istn. poza terenem Inwestora wolnostojącej stacji transformatorowej Nr 06 Silikaty dwiema liniami kablowymi NN, poprzez projektowane wolnostojące złącza kablowe ZK zlokalizowane przy klatkach schod. A i D - oddzielne opracowanie. Z projektowanych złącz kablowych zasilane będą tablice główne TG1 i TG kablem YKYżo 5x10mm. Projektowane kable prowadzić w rurach ochronnych RVS110. Wewnętrzne linie zasilające wykonać linką 5xLgY(żo) 16mm, 750V w rurach RVS47. Odgałęzienia od WLZ do mieszkań wykonać przewodem YDYpżo 5x6mm układanym w rurach RVS8 pod tynkiem. Dla awaryjnego wyłączenia zasilania tablic głównych TG1+TA, TG przewidziano

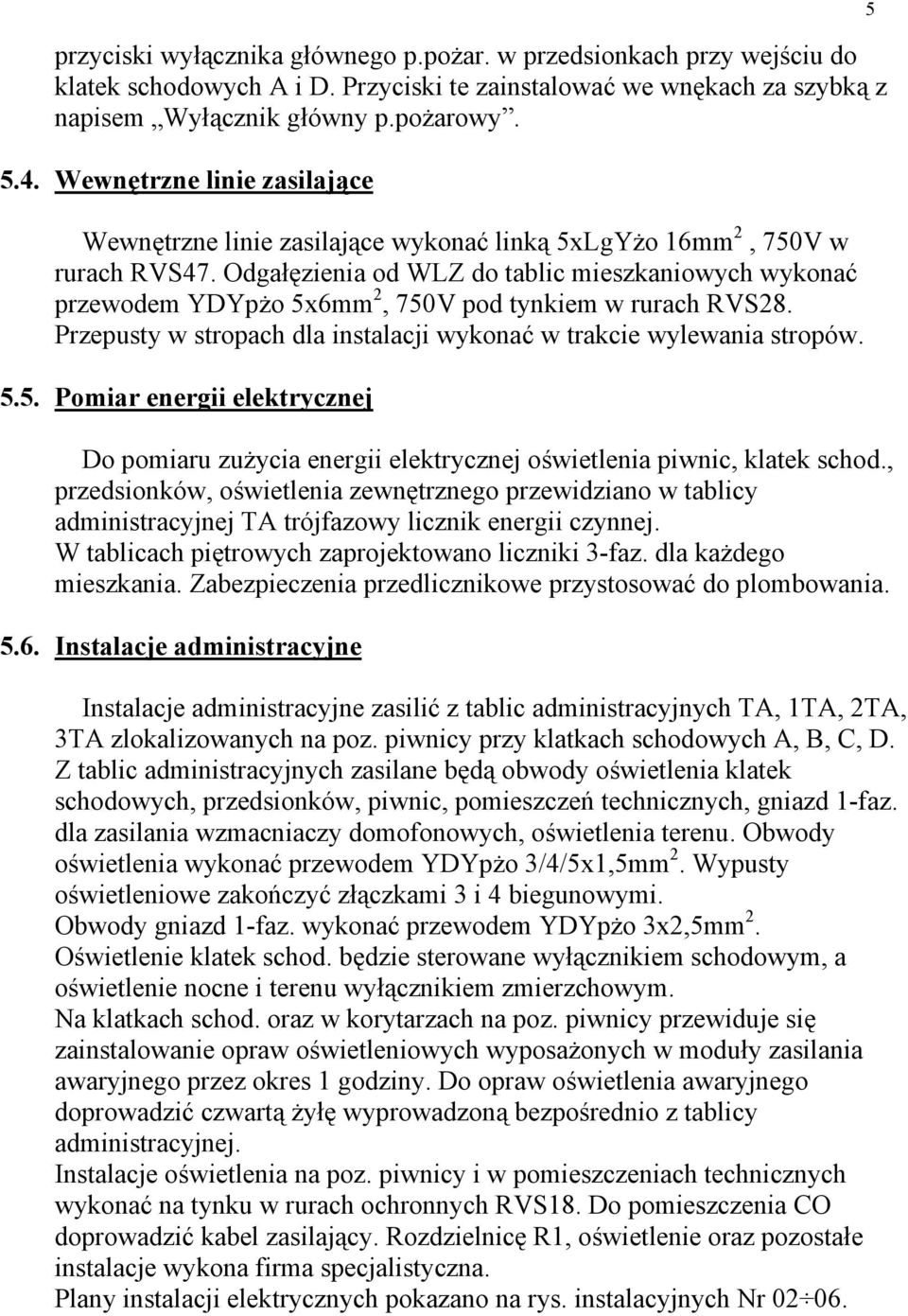

6 przyciski wyłącznika głównego p.pożar. w przedsionkach przy wejściu do klatek schodowych A i D. Przyciski te zainstalować we wnękach za szybką z napisem Wyłącznik główny p.pożarowy Wewnętrzne linie zasilające Wewnętrzne linie zasilające wykonać linką 5xLgYżo 16mm, 750V w rurach RVS47. Odgałęzienia od WLZ do tablic mieszkaniowych wykonać przewodem YDYpżo 5x6mm, 750V pod tynkiem w rurach RVS8. Przepusty w stropach dla instalacji wykonać w trakcie wylewania stropów Pomiar energii elektrycznej Do pomiaru zużycia energii elektrycznej oświetlenia piwnic, klatek schod., przedsionków, oświetlenia zewnętrznego przewidziano w tablicy administracyjnej TA trójfazowy licznik energii czynnej. W tablicach piętrowych zaprojektowano liczniki 3-faz. dla każdego mieszkania. Zabezpieczenia przedlicznikowe przystosować do plombowania Instalacje administracyjne Instalacje administracyjne zasilić z tablic administracyjnych TA, 1TA, TA, 3TA zlokalizowanych na poz. piwnicy przy klatkach schodowych A, B, C, D. Z tablic administracyjnych zasilane będą obwody oświetlenia klatek schodowych, przedsionków, piwnic, pomieszczeń technicznych, gniazd 1-faz. dla zasilania wzmacniaczy domofonowych, oświetlenia terenu. Obwody oświetlenia wykonać przewodem YDYpżo 3/4/5x1,5mm. Wypusty oświetleniowe zakończyć złączkami 3 i 4 biegunowymi. Obwody gniazd 1-faz. wykonać przewodem YDYpżo 3x,5mm. Oświetlenie klatek schod. będzie sterowane wyłącznikiem schodowym, a oświetlenie nocne i terenu wyłącznikiem zmierzchowym. Na klatkach schod. oraz w korytarzach na poz. piwnicy przewiduje się zainstalowanie opraw oświetleniowych wyposażonych w moduły zasilania awaryjnego przez okres 1 godziny. Do opraw oświetlenia awaryjnego doprowadzić czwartą żyłę wyprowadzoną bezpośrednio z tablicy administracyjnej. Instalacje oświetlenia na poz. piwnicy i w pomieszczeniach technicznych wykonać na tynku w rurach ochronnych RVS18. Do pomieszczenia CO doprowadzić kabel zasilający. Rozdzielnicę R1, oświetlenie oraz pozostałe instalacje wykona firma specjalistyczna. Plany instalacji elektrycznych pokazano na rys. instalacyjnych Nr

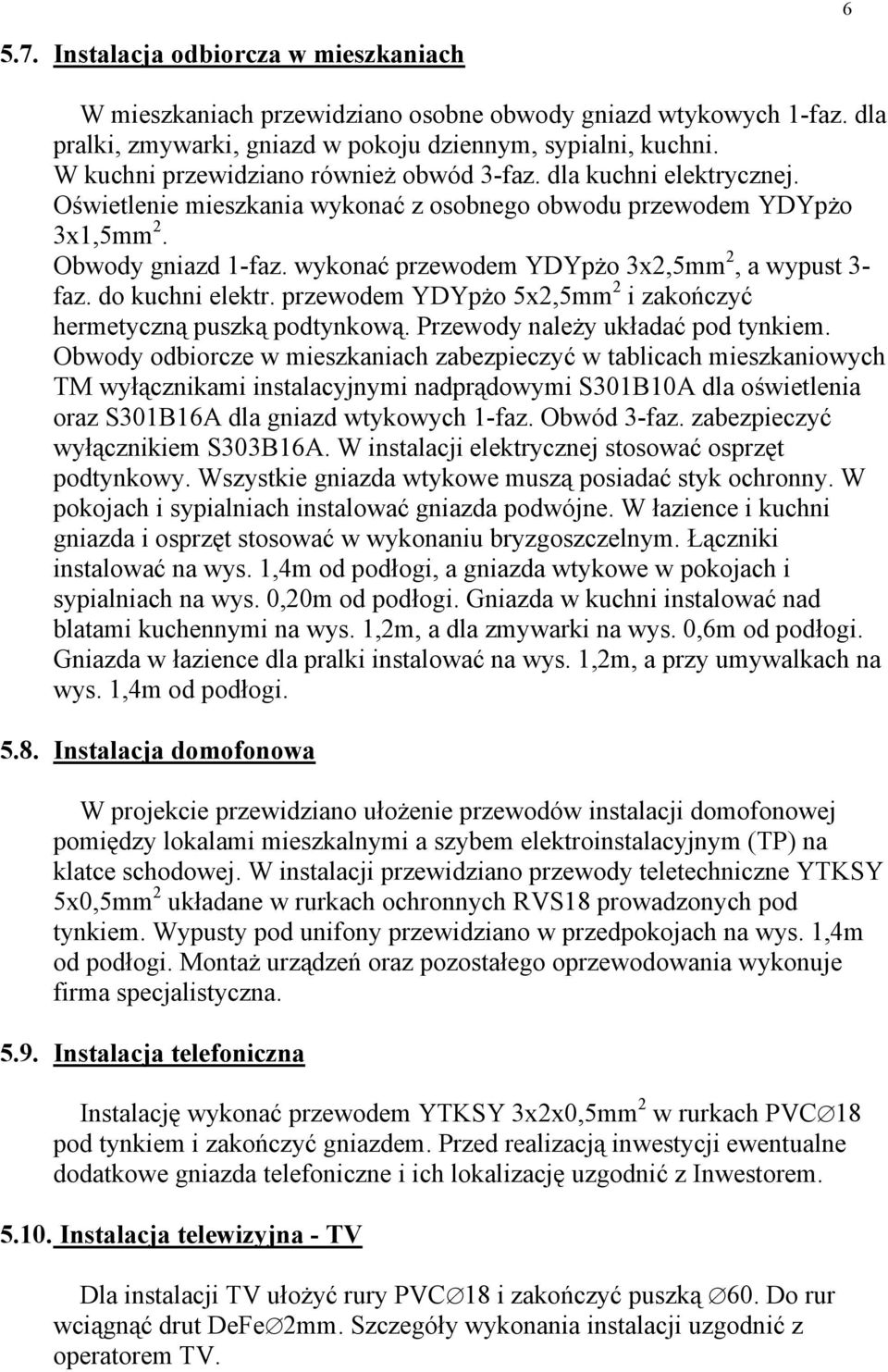

7 Instalacja odbiorcza w mieszkaniach W mieszkaniach przewidziano osobne obwody gniazd wtykowych 1-faz. dla pralki, zmywarki, gniazd w pokoju dziennym, sypialni, kuchni. W kuchni przewidziano również obwód 3-faz. dla kuchni elektrycznej. Oświetlenie mieszkania wykonać z osobnego obwodu przewodem YDYpżo 3x1,5mm. Obwody gniazd 1-faz. wykonać przewodem YDYpżo 3x,5mm, a wypust 3- faz. do kuchni elektr. przewodem YDYpżo 5x,5mm i zakończyć hermetyczną puszką podtynkową. Przewody należy układać pod tynkiem. Obwody odbiorcze w mieszkaniach zabezpieczyć w tablicach mieszkaniowych TM wyłącznikami instalacyjnymi nadprądowymi S301B10A dla oświetlenia oraz S301B16A dla gniazd wtykowych 1-faz. Obwód 3-faz. zabezpieczyć wyłącznikiem S303B16A. W instalacji elektrycznej stosować osprzęt podtynkowy. Wszystkie gniazda wtykowe muszą posiadać styk ochronny. W pokojach i sypialniach instalować gniazda podwójne. W łazience i kuchni gniazda i osprzęt stosować w wykonaniu bryzgoszczelnym. Łączniki instalować na wys. 1,4m od podłogi, a gniazda wtykowe w pokojach i sypialniach na wys. 0,0m od podłogi. Gniazda w kuchni instalować nad blatami kuchennymi na wys. 1,m, a dla zmywarki na wys. 0,6m od podłogi. Gniazda w łazience dla pralki instalować na wys. 1,m, a przy umywalkach na wys. 1,4m od podłogi Instalacja domofonowa W projekcie przewidziano ułożenie przewodów instalacji domofonowej pomiędzy lokalami mieszkalnymi a szybem elektroinstalacyjnym (TP) na klatce schodowej. W instalacji przewidziano przewody teletechniczne YTKSY 5x0,5mm układane w rurkach ochronnych RVS18 prowadzonych pod tynkiem. Wypusty pod unifony przewidziano w przedpokojach na wys. 1,4m od podłogi. Montaż urządzeń oraz pozostałego oprzewodowania wykonuje firma specjalistyczna Instalacja telefoniczna Instalację wykonać przewodem YTKSY 3xx0,5mm w rurkach PVC 18 pod tynkiem i zakończyć gniazdem. Przed realizacją inwestycji ewentualne dodatkowe gniazda telefoniczne i ich lokalizację uzgodnić z Inwestorem Instalacja telewizyjna - TV Dla instalacji TV ułożyć rury PVC 18 i zakończyć puszką 60. Do rur wciągnąć drut DeFe mm. Szczegóły wykonania instalacji uzgodnić z operatorem TV.

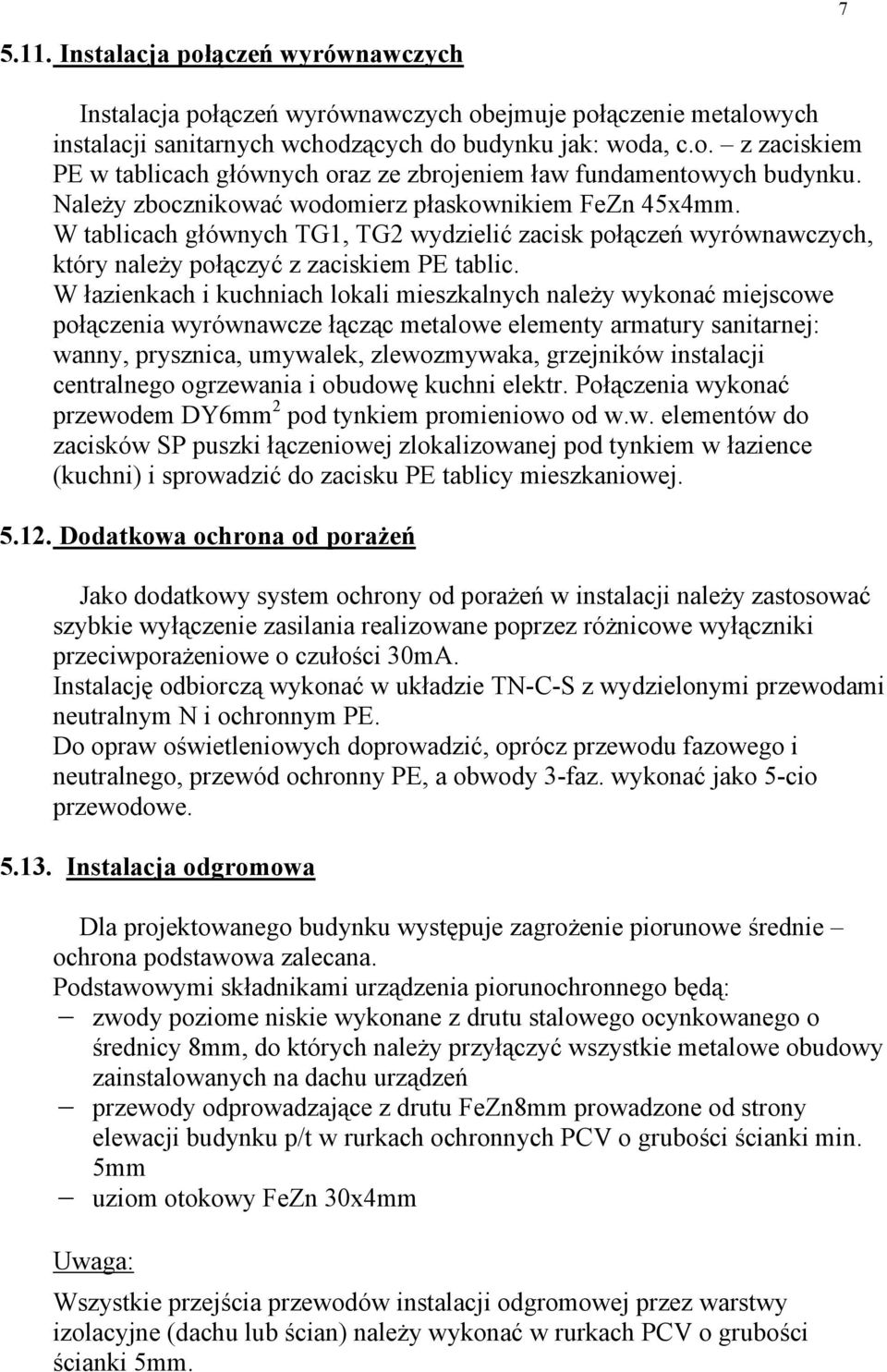

8 Instalacja połączeń wyrównawczych Instalacja połączeń wyrównawczych obejmuje połączenie metalowych instalacji sanitarnych wchodzących do budynku jak: woda, c.o. z zaciskiem PE w tablicach głównych oraz ze zbrojeniem ław fundamentowych budynku. Należy zbocznikować wodomierz płaskownikiem FeZn 45x4mm. W tablicach głównych TG1, TG wydzielić zacisk połączeń wyrównawczych, który należy połączyć z zaciskiem PE tablic. W łazienkach i kuchniach lokali mieszkalnych należy wykonać miejscowe połączenia wyrównawcze łącząc metalowe elementy armatury sanitarnej: wanny, prysznica, umywalek, zlewozmywaka, grzejników instalacji centralnego ogrzewania i obudowę kuchni elektr. Połączenia wykonać przewodem DY6mm pod tynkiem promieniowo od w.w. elementów do zacisków SP puszki łączeniowej zlokalizowanej pod tynkiem w łazience (kuchni) i sprowadzić do zacisku PE tablicy mieszkaniowej Dodatkowa ochrona od porażeń Jako dodatkowy system ochrony od porażeń w instalacji należy zastosować szybkie wyłączenie zasilania realizowane poprzez różnicowe wyłączniki przeciwporażeniowe o czułości 30mA. Instalację odbiorczą wykonać w układzie TN-C-S z wydzielonymi przewodami neutralnym N i ochronnym PE. Do opraw oświetleniowych doprowadzić, oprócz przewodu fazowego i neutralnego, przewód ochronny PE, a obwody 3-faz. wykonać jako 5-cio przewodowe Instalacja odgromowa Dla projektowanego budynku występuje zagrożenie piorunowe średnie ochrona podstawowa zalecana. Podstawowymi składnikami urządzenia piorunochronnego będą: zwody poziome niskie wykonane z drutu stalowego ocynkowanego o średnicy 8mm, do których należy przyłączyć wszystkie metalowe obudowy zainstalowanych na dachu urządzeń przewody odprowadzające z drutu FeZn8mm prowadzone od strony elewacji budynku p/t w rurkach ochronnych PCV o grubości ścianki min. 5mm uziom otokowy FeZn 30x4mm Uwaga: Wszystkie przejścia przewodów instalacji odgromowej przez warstwy izolacyjne (dachu lub ścian) należy wykonać w rurkach PCV o grubości ścianki 5mm.

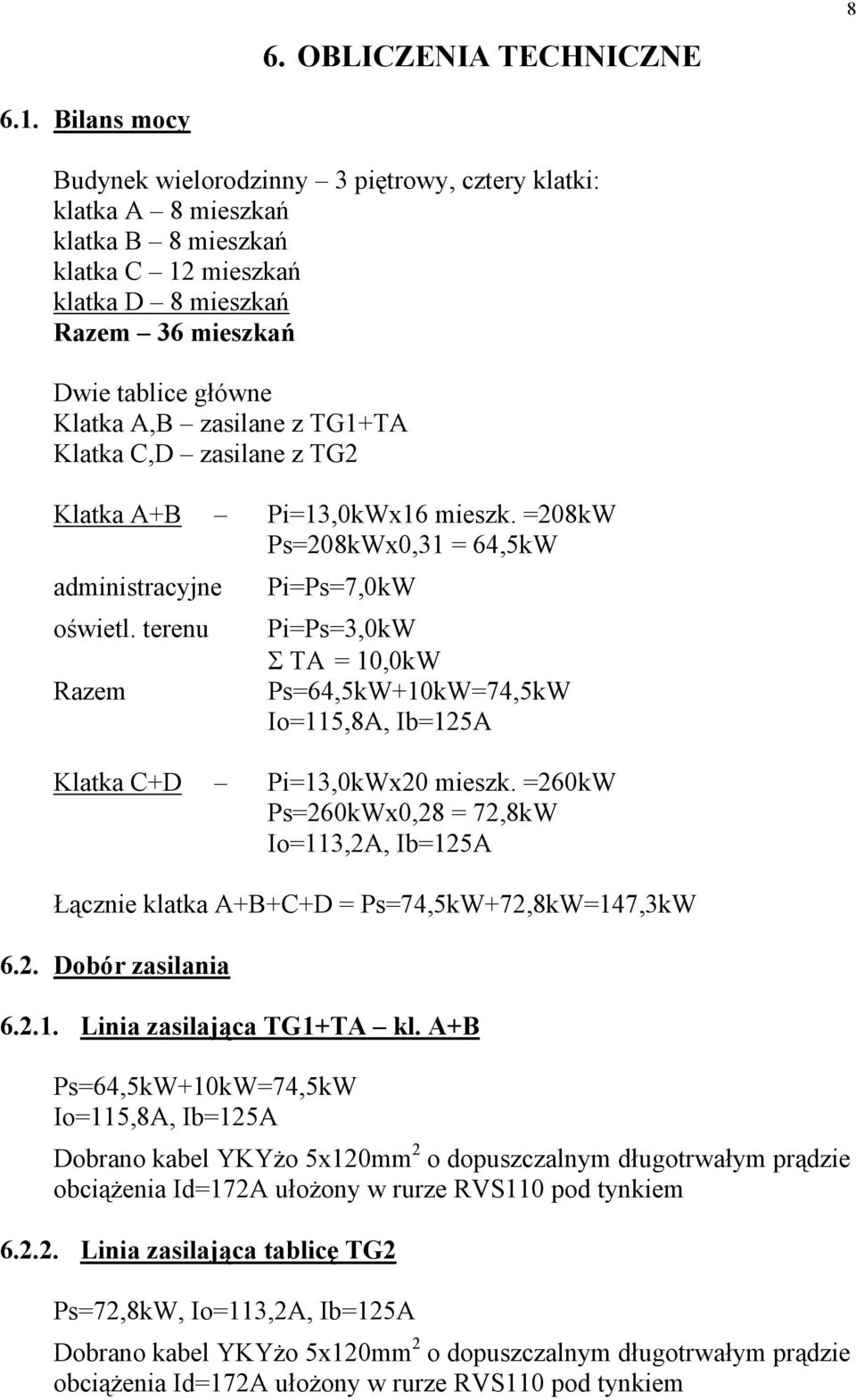

9 8 6. OBLICZENIA TECHNICZNE 6.1. Bilans mocy Budynek wielorodzinny 3 piętrowy, cztery klatki: klatka A 8 mieszkań klatka B 8 mieszkań klatka C 1 mieszkań klatka D 8 mieszkań Razem 36 mieszkań Dwie tablice główne Klatka A,B zasilane z TG1+TA Klatka C,D zasilane z TG Klatka A+B Pi=13,0kWx16 mieszk. =08kW Ps=08kWx0,31 = 64,5kW administracyjne oświetl. terenu Razem Pi=Ps=7,0kW Pi=Ps=3,0kW Σ TA = 10,0kW Ps=64,5kW+10kW=74,5kW Io=115,8A, Ib=15A Klatka C+D Pi=13,0kWx0 mieszk. =60kW Ps=60kWx0,8 = 7,8kW Io=113,A, Ib=15A Łącznie klatka A+B+C+D = Ps=74,5kW+7,8kW=147,3kW 6.. Dobór zasilania Linia zasilająca TG1+TA kl. A+B Ps=64,5kW+10kW=74,5kW Io=115,8A, Ib=15A Dobrano kabel YKYżo 5x10mm o dopuszczalnym długotrwałym prądzie obciążenia Id=17A ułożony w rurze RVS110 pod tynkiem 6... Linia zasilająca tablicę TG Ps=7,8kW, Io=113,A, Ib=15A Dobrano kabel YKYżo 5x10mm o dopuszczalnym długotrwałym prądzie obciążenia Id=17A ułożony w rurze RVS110 pod tynkiem

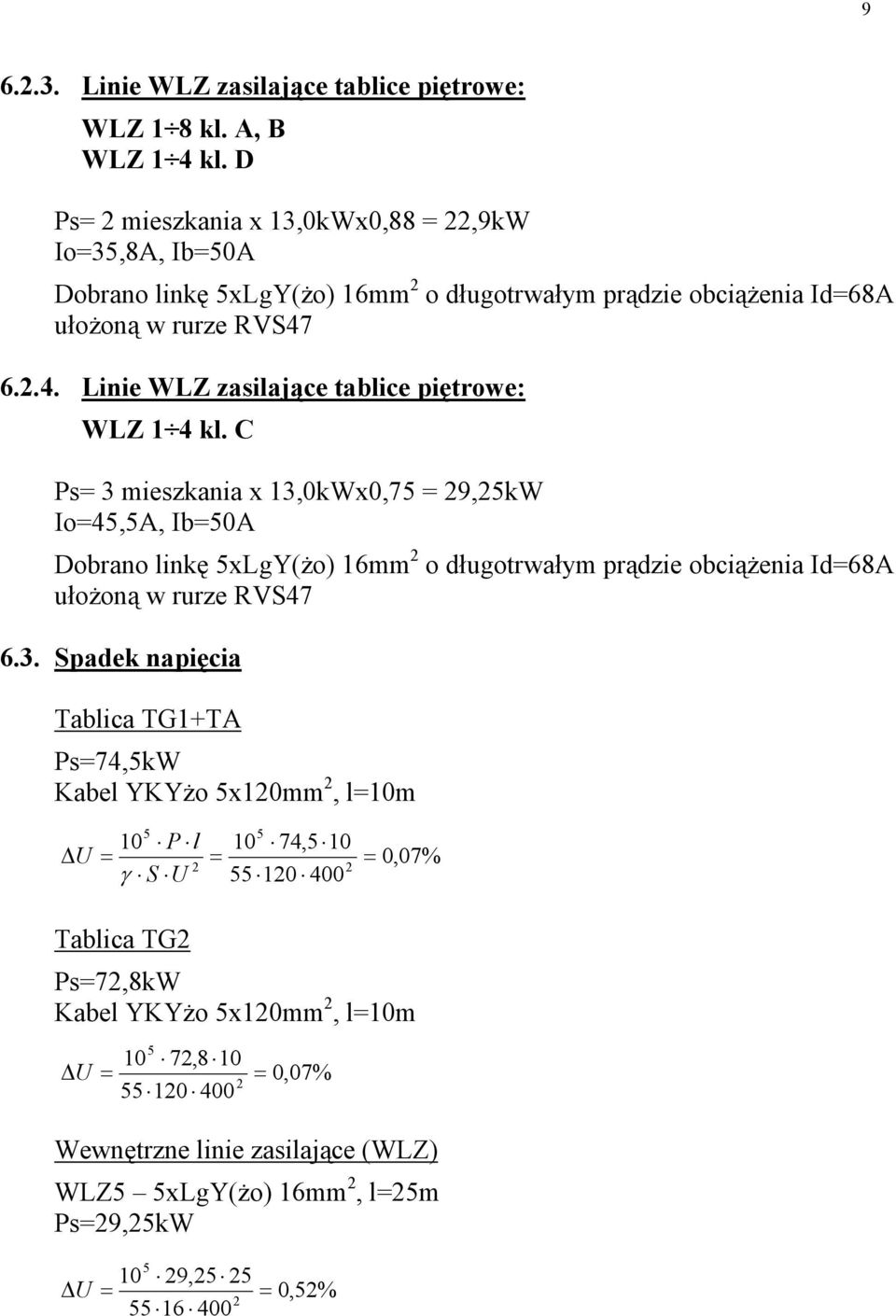

10 Linie WLZ zasilające tablice piętrowe: WLZ 1 8 kl. A, B WLZ 1 4 kl. D Ps= mieszkania x 13,0kWx0,88 =,9kW Io=35,8A, Ib=50A Dobrano linkę 5xLgY(żo) 16mm o długotrwałym prądzie obciążenia Id=68A ułożoną w rurze RVS Linie WLZ zasilające tablice piętrowe: WLZ 1 4 kl. C Ps= 3 mieszkania x 13,0kWx0,75 = 9,5kW Io=45,5A, Ib=50A Dobrano linkę 5xLgY(żo) 16mm o długotrwałym prądzie obciążenia Id=68A ułożoną w rurze RVS Spadek napięcia Tablica TG1+TA Ps=74,5kW Kabel YKYżo 5x10mm, l=10m U 5 10 P l = γ S U ,5 10 = = 0,07% Tablica TG Ps=7,8kW Kabel YKYżo 5x10mm, l=10m U ,8 10 = = 0,07% Wewnętrzne linie zasilające (WLZ) WLZ5 5xLgY(żo) 16mm, l=5m Ps=9,5kW ,5 5 U = = 0,5%

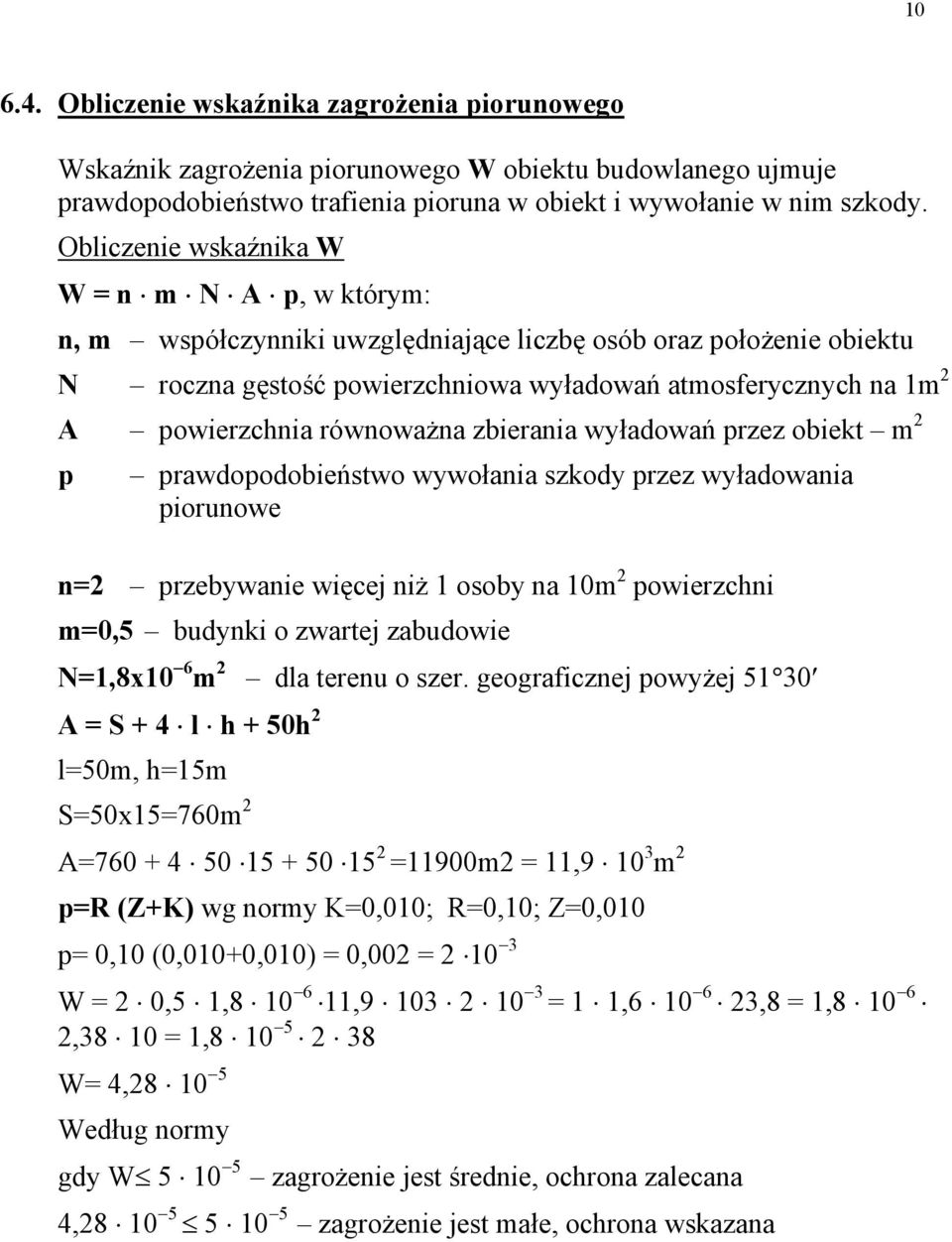

11 Obliczenie wskaźnika zagrożenia piorunowego Wskaźnik zagrożenia piorunowego W obiektu budowlanego ujmuje prawdopodobieństwo trafienia pioruna w obiekt i wywołanie w nim szkody. Obliczenie wskaźnika W W = n m N A p, w którym: n, m współczynniki uwzględniające liczbę osób oraz położenie obiektu N roczna gęstość powierzchniowa wyładowań atmosferycznych na 1m A powierzchnia równoważna zbierania wyładowań przez obiekt m p prawdopodobieństwo wywołania szkody przez wyładowania piorunowe n= przebywanie więcej niż 1 osoby na 10m powierzchni m=0,5 budynki o zwartej zabudowie N=1,8x10 6 m dla terenu o szer. geograficznej powyżej A = S + 4 l h + 50h l=50m, h=15m S=50x15=760m A= =11900m = 11, m p=r (Z+K) wg normy K=0,010; R=0,10; Z=0,010 p= 0,10 (0,010+0,010) = 0,00 = 10 3 W = 0,5 1, , = 1 1, ,8 = 1,8 10 6,38 10 = 1, W= 4, Według normy gdy W zagrożenie jest średnie, ochrona zalecana 4, zagrożenie jest małe, ochrona wskazana

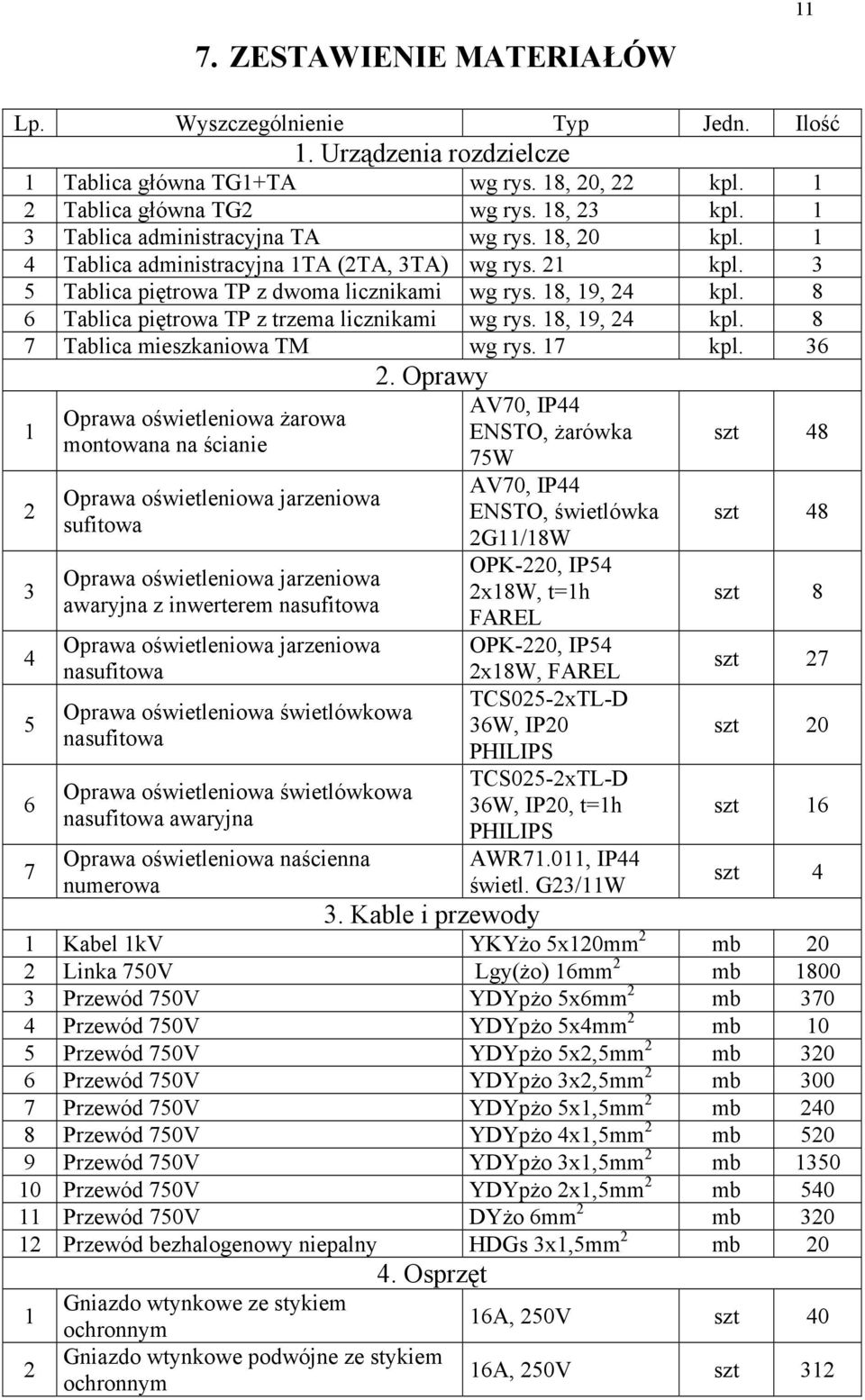

12 11 7. ZESTAWIENIE MATERIAŁÓW Lp. Wyszczególnienie Typ Jedn. Ilość 1. Urządzenia rozdzielcze 1 Tablica główna TG1+TA wg rys. 18, 0, kpl. 1 Tablica główna TG wg rys. 18, 3 kpl. 1 3 Tablica administracyjna TA wg rys. 18, 0 kpl. 1 4 Tablica administracyjna 1TA (TA, 3TA) wg rys. 1 kpl. 3 5 Tablica piętrowa TP z dwoma licznikami wg rys. 18, 19, 4 kpl. 8 6 Tablica piętrowa TP z trzema licznikami wg rys. 18, 19, 4 kpl. 8 7 Tablica mieszkaniowa TM wg rys. 17 kpl. 36. Oprawy Oprawa oświetleniowa żarowa montowana na ścianie Oprawa oświetleniowa jarzeniowa sufitowa Oprawa oświetleniowa jarzeniowa awaryjna z inwerterem nasufitowa Oprawa oświetleniowa jarzeniowa nasufitowa Oprawa oświetleniowa świetlówkowa nasufitowa Oprawa oświetleniowa świetlówkowa nasufitowa awaryjna AV70, IP44 ENSTO, żarówka 75W AV70, IP44 ENSTO, świetlówka G11/18W OPK-0, IP54 x18w, t=1h FAREL OPK-0, IP54 x18w, FAREL TCS05-xTL-D 36W, IP0 PHILIPS TCS05-xTL-D 36W, IP0, t=1h PHILIPS szt 48 szt 48 szt 8 szt 7 szt 0 szt 16 7 Oprawa oświetleniowa naścienna AWR71.011, IP44 numerowa świetl. G3/11W szt 4 3. Kable i przewody 1 Kabel 1kV YKYżo 5x10mm mb 0 Linka 750V Lgy(żo) 16mm mb Przewód 750V YDYpżo 5x6mm mb Przewód 750V YDYpżo 5x4mm mb 10 5 Przewód 750V YDYpżo 5x,5mm mb 30 6 Przewód 750V YDYpżo 3x,5mm mb Przewód 750V YDYpżo 5x1,5mm mb 40 8 Przewód 750V YDYpżo 4x1,5mm mb 50 9 Przewód 750V YDYpżo 3x1,5mm mb Przewód 750V YDYpżo x1,5mm mb Przewód 750V DYżo 6mm mb 30 1 Przewód bezhalogenowy niepalny HDGs 3x1,5mm mb 0 4. Osprzęt 1 Gniazdo wtynkowe ze stykiem ochronnym Gniazdo wtynkowe podwójne ze stykiem ochronnym 16A, 50V szt 40 16A, 50V szt 31

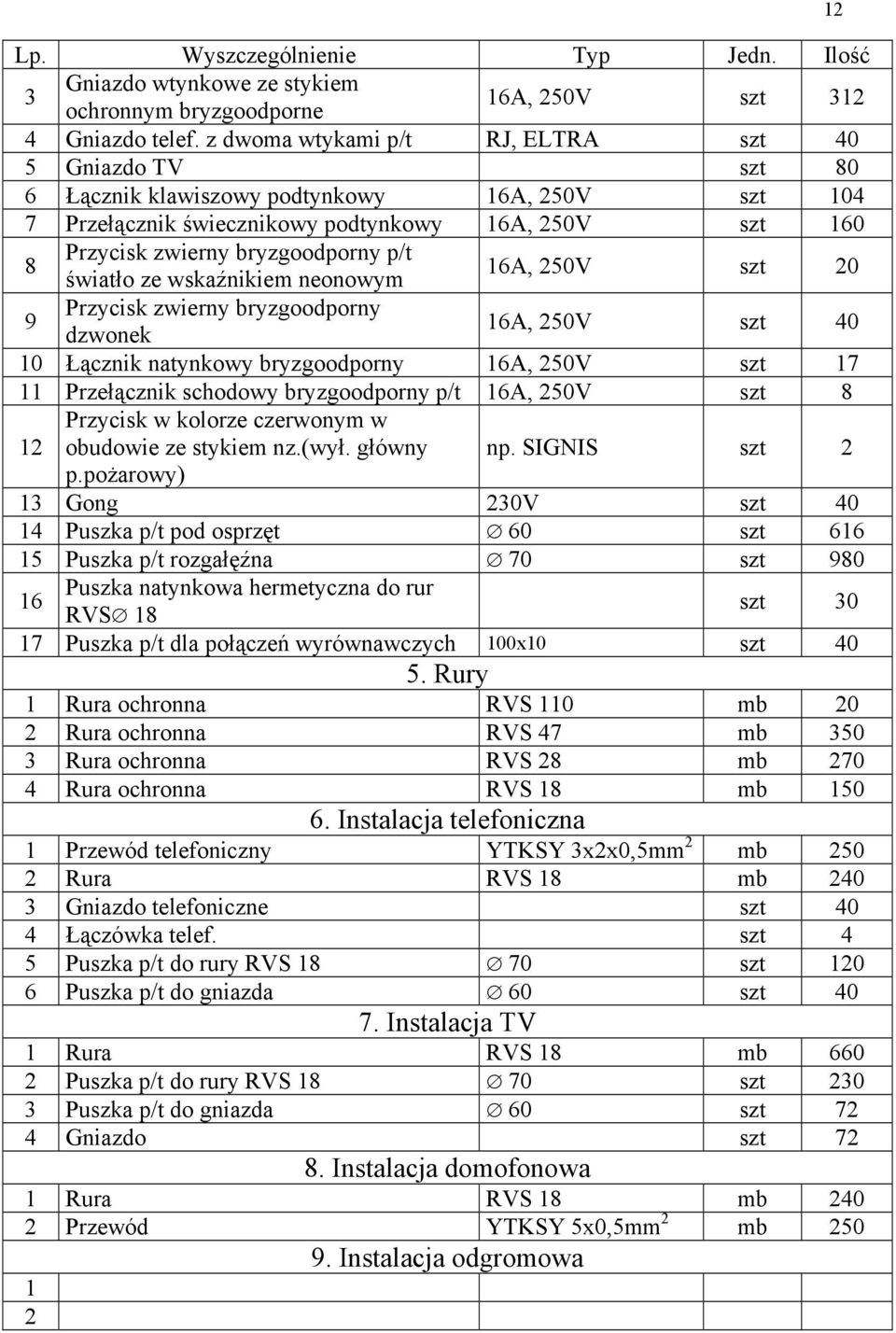

13 Lp. Wyszczególnienie Typ Jedn. Ilość 3 Gniazdo wtynkowe ze stykiem ochronnym bryzgoodporne 16A, 50V szt 31 4 Gniazdo telef. z dwoma wtykami p/t RJ, ELTRA szt 40 5 Gniazdo TV szt 80 6 Łącznik klawiszowy podtynkowy 16A, 50V szt Przełącznik świecznikowy podtynkowy 16A, 50V szt Przycisk zwierny bryzgoodporny p/t światło ze wskaźnikiem neonowym 16A, 50V szt 0 9 Przycisk zwierny bryzgoodporny dzwonek 16A, 50V szt Łącznik natynkowy bryzgoodporny 16A, 50V szt Przełącznik schodowy bryzgoodporny p/t 16A, 50V szt 8 Przycisk w kolorze czerwonym w 1 obudowie ze stykiem nz.(wył. główny np. SIGNIS szt p.pożarowy) 13 Gong 30V szt Puszka p/t pod osprzęt 60 szt Puszka p/t rozgałęźna 70 szt Puszka natynkowa hermetyczna do rur RVS 18 szt Puszka p/t dla połączeń wyrównawczych 100x10 szt Rury 1 Rura ochronna RVS 110 mb 0 Rura ochronna RVS 47 mb Rura ochronna RVS 8 mb 70 4 Rura ochronna RVS 18 mb Instalacja telefoniczna 1 Przewód telefoniczny YTKSY 3xx0,5mm mb 50 Rura RVS 18 mb 40 3 Gniazdo telefoniczne szt 40 4 Łączówka telef. szt 4 5 Puszka p/t do rury RVS szt 10 6 Puszka p/t do gniazda 60 szt Instalacja TV 1 Rura RVS 18 mb 660 Puszka p/t do rury RVS szt 30 3 Puszka p/t do gniazda 60 szt 7 4 Gniazdo szt 7 8. Instalacja domofonowa 1 Rura RVS 18 mb 40 Przewód YTKSY 5x0,5mm mb Instalacja odgromowa 1 1
