NAZWA OPRACOWANIA: PROJEKT BUDOWLANO WYKONAWCZY WYMIANY KOMUNIKACJI DACHU BUDYNKU PRZY UL. BEMA 70 W WARSZAWIE NAZWA OBIEKTU BUDYNEK BIUROWY

Transkrypt

1 STUDIO BUDOWLANE UNITY S.C Warszawa, ul. Kędzierskiego 2/66, tel.: /22/ , /22/ , Rachunek: BRE BANK S.A.- mbank NIP: REGON: Pełnomocnicy Biura: tel.: , EGZ. NR: NAZWA OPRACOWANIA: PROJEKT BUDOWLANO WYKONAWCZY WYMIANY KOMUNIKACJI DACHU BUDYNKU PRZY UL. BEMA 70 W WARSZAWIE NAZWA OBIEKTU BUDYNEK BIUROWY ADRES: NR EWID.: INWESTOR: ul. Bema 70, Warszawa działka nr 48 w obrębie ZAKŁAD GOSPODAROWANIA NIERUCHOMOŚCIAMI W DZIELNICY WOLA M. ST. WARSZAWY Z SIEDZIBĄ W WARSZAWIE PRZY UL. BEMA 70 AUTORZY PROJEKTU: Projektant: mgr inż. Leszek Tischner Sprawdzający: mgr inż. Damian Cyrta WARSZAWA, lipiec 2014r

2 OŚWIADCZENIE Na podstawie art. 20 ust.4 ustawy z dnia 7 lipca 1994r. Prawo budowlane (Dz. U z 2013 r. Nr 0, poz z późn. zm.). OŚWIADCZAM, że projekt budowlano wykonawczy wymiany komunikacji dachu budynku przy ul. Bema 70 w Warszawie sporządzony jest zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant: Sprawdzający: CZĘŚĆ OPISOWA 1. Dane wstępne 1.1. Podstawa formalna opracowania 1.2. Przedmiot, cel opracowania 2. Dane wejściowe do projektu 3. Opis techniczny budynku 4. Opis techniczny istniejącego dachu 5. Zakres prac 6. Opis technologii projektowanych prac 6.1. Deskowanie dachu 6.2. Elementy komunikacji dachu 7. Wymagania BHP 8. Nadzór techniczny nad robotami 9. Zalecenia końcowe 10. Obliczenia konstrukcyjne Informacja dotycząca bezpieczeństwa i ochrony zdrowia CZĘŚĆ RYSUNKOWA Rys. 1. Plan sytuacyjny Rys. 2. Rzut więźby dachowej stan istniejący Rys. 3. Rzut więźby dachowej stan projektowany Rys. 4. Widok A-A, B-B, C-C, D-D Rys. 5. Detal B-1 montażu ław kominiarskich Rys.6. Detal B-2 pomost bezpieczeństwa - 2 -

3 CZĘŚĆ OPISOWA 1. Dane wstępne 1.1. Podstawa formalna opracowania Podstawę opracowania projektu stanowi zlecenie udzielone przez ZAKŁAD GOSPODAROWANIA NIERUCHOMOŚCIAMI W DZIELNICY WOLA M.ST. WARSZAWY zlokalizowany przy ul. Bema 70 w Warszawie, dla Studia Budowlanego UNITY s.c. z siedzibą przy ul. Kędzierskiego 2/66 w Warszawie Przedmiot i cel opracowania Przedmiotem opracowania jest dach w budynku przy ul. Bema 70 w Warszawie. Celem opracowania jest modernizacja komunikacji dachowej budynku przy ul. Bema 70 w Warszawie. 2. Dane wejściowe do projektu Dokumentację projektową wykonano w oparciu o: - wizje lokalne wykonane w lipcu 2014r, - dokumentacja archiwalna, - ustalenia z przedstawicielem Inwestorem, 3. Opis techniczny budynku Budynek objęty opracowaniem pełni funkcję biurową i jest usytuowany w zabudowie miejskiej. Posiada pięć kondygnacji nadziemnych, oraz poddasze nieużytkowe. Elewacje pokryte tynkiem renowacyjnym. 4. Opis techniczny istniejącego dachu Dach drewniany wielospadowy kryty blachą miedzianą łączoną na rąbek stojący. Konstrukcja więźby płatwiowo kleszczowa oparta na murłatach i belkach podwalinowych. Pochylenie połaci dachowych wynosi 35º i 40º, pochylenie połaci baszt 60º. Kominy murowane częściowo wychodzą ponad dach. Część przewodów wyprowadzona ponad dach za pomocą stalowych wywiewek. Istniejące ławy kominiarskie drewniane w złym stanie technicznym. Część ław wykazuje znaczne zużycie, jest spróchniała i nie zapewnia bezpiecznej komunikacji po połaci dachowej. Do części kominów (K1, K2, K10, patrz rys. nr 2) nie doprowadzono ław. Wody opadowe odprowadzane są za pomocą rynien i rur spustowych wykonanych do kanalizacji deszczowej

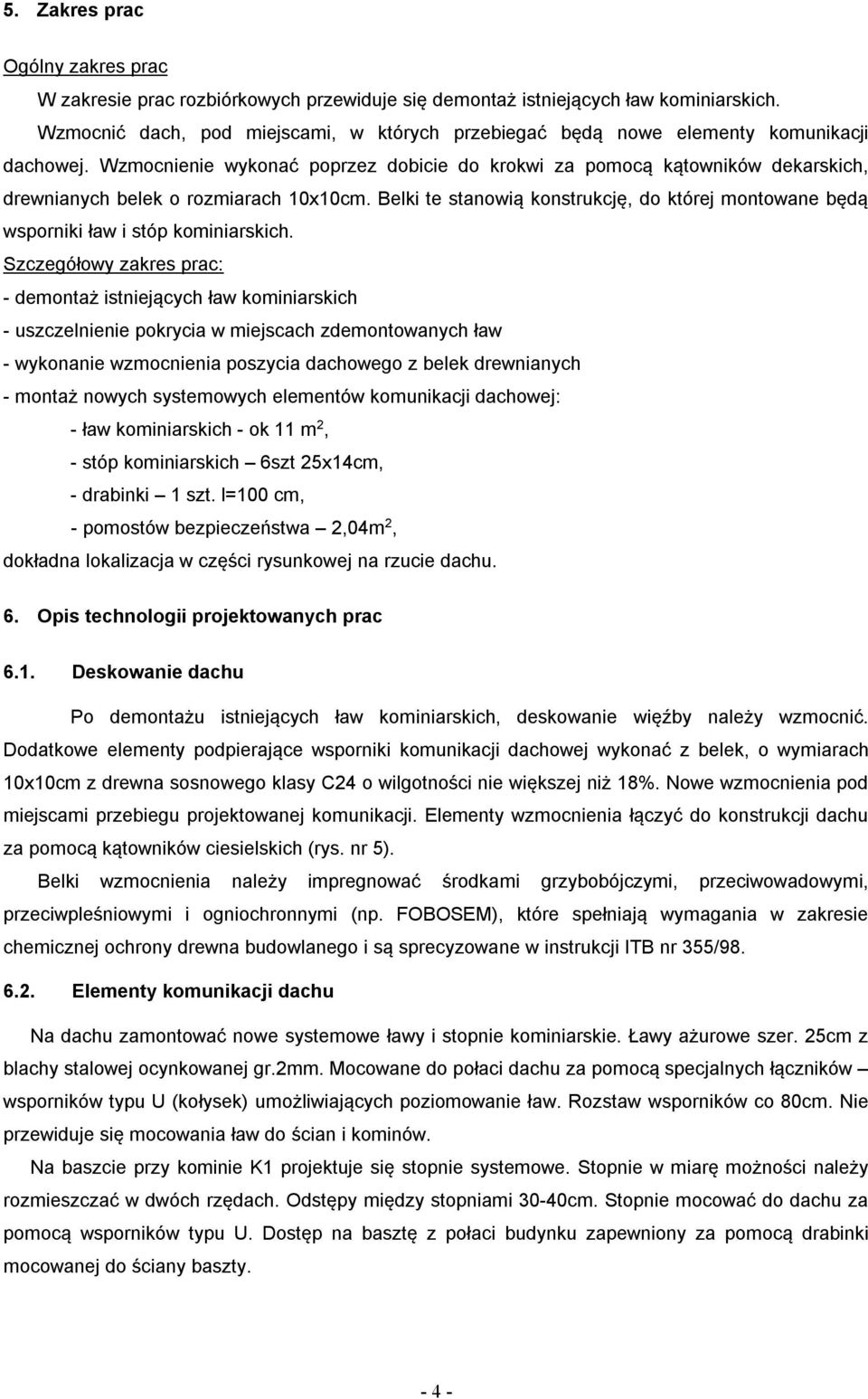

4 5. Zakres prac Ogólny zakres prac W zakresie prac rozbiórkowych przewiduje się demontaż istniejących ław kominiarskich. Wzmocnić dach, pod miejscami, w których przebiegać będą nowe elementy komunikacji dachowej. Wzmocnienie wykonać poprzez dobicie do krokwi za pomocą kątowników dekarskich, drewnianych belek o rozmiarach 10x10cm. Belki te stanowią konstrukcję, do której montowane będą wsporniki ław i stóp kominiarskich. Szczegółowy zakres prac: - demontaż istniejących ław kominiarskich - uszczelnienie pokrycia w miejscach zdemontowanych ław - wykonanie wzmocnienia poszycia dachowego z belek drewnianych - montaż nowych systemowych elementów komunikacji dachowej: - ław kominiarskich - ok 11 m 2, - stóp kominiarskich 6szt 25x14cm, - drabinki 1 szt. l=100 cm, - pomostów bezpieczeństwa 2,04m 2, dokładna lokalizacja w części rysunkowej na rzucie dachu. 6. Opis technologii projektowanych prac 6.1. Deskowanie dachu Po demontażu istniejących ław kominiarskich, deskowanie więźby należy wzmocnić. Dodatkowe elementy podpierające wsporniki komunikacji dachowej wykonać z belek, o wymiarach 10x10cm z drewna sosnowego klasy C24 o wilgotności nie większej niż 18%. Nowe wzmocnienia pod miejscami przebiegu projektowanej komunikacji. Elementy wzmocnienia łączyć do konstrukcji dachu za pomocą kątowników ciesielskich (rys. nr 5). Belki wzmocnienia należy impregnować środkami grzybobójczymi, przeciwowadowymi, przeciwpleśniowymi i ogniochronnymi (np. FOBOSEM), które spełniają wymagania w zakresie chemicznej ochrony drewna budowlanego i są sprecyzowane w instrukcji ITB nr 355/ Elementy komunikacji dachu Na dachu zamontować nowe systemowe ławy i stopnie kominiarskie. Ławy ażurowe szer. 25cm z blachy stalowej ocynkowanej gr.2mm. Mocowane do połaci dachu za pomocą specjalnych łączników wsporników typu U (kołysek) umożliwiających poziomowanie ław. Rozstaw wsporników co 80cm. Nie przewiduje się mocowania ław do ścian i kominów. Na baszcie przy kominie K1 projektuje się stopnie systemowe. Stopnie w miarę możności należy rozmieszczać w dwóch rzędach. Odstępy między stopniami 30-40cm. Stopnie mocować do dachu za pomocą wsporników typu U. Dostęp na basztę z połaci budynku zapewniony za pomocą drabinki mocowanej do ściany baszty

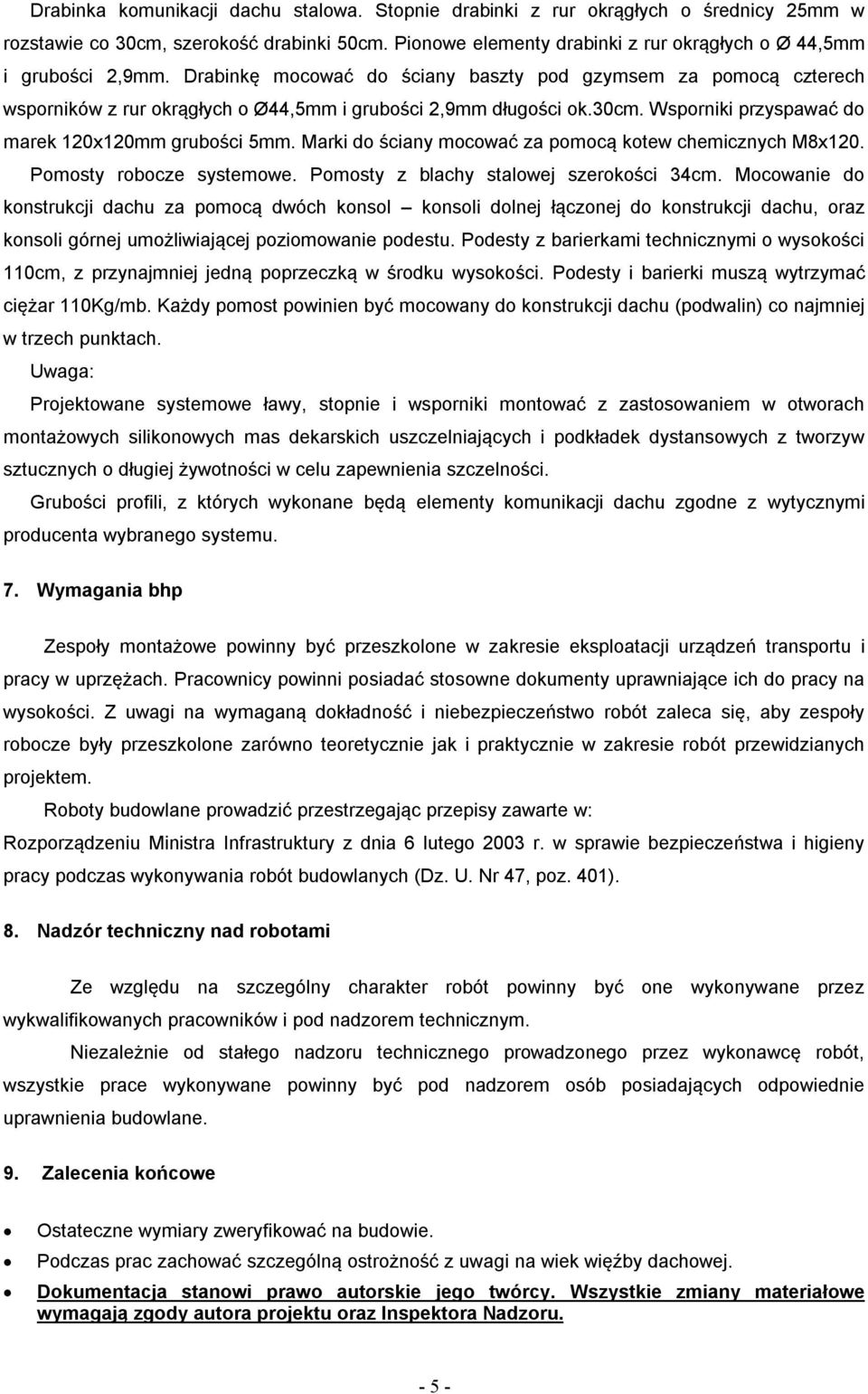

5 Drabinka komunikacji dachu stalowa. Stopnie drabinki z rur okrągłych o średnicy 25mm w rozstawie co 30cm, szerokość drabinki 50cm. Pionowe elementy drabinki z rur okrągłych o Ø 44,5mm i grubości 2,9mm. Drabinkę mocować do ściany baszty pod gzymsem za pomocą czterech wsporników z rur okrągłych o Ø44,5mm i grubości 2,9mm długości ok.30cm. Wsporniki przyspawać do marek 120x120mm grubości 5mm. Marki do ściany mocować za pomocą kotew chemicznych M8x120. Pomosty robocze systemowe. Pomosty z blachy stalowej szerokości 34cm. Mocowanie do konstrukcji dachu za pomocą dwóch konsol konsoli dolnej łączonej do konstrukcji dachu, oraz konsoli górnej umożliwiającej poziomowanie podestu. Podesty z barierkami technicznymi o wysokości 110cm, z przynajmniej jedną poprzeczką w środku wysokości. Podesty i barierki muszą wytrzymać ciężar 110Kg/mb. Każdy pomost powinien być mocowany do konstrukcji dachu (podwalin) co najmniej w trzech punktach. Uwaga: Projektowane systemowe ławy, stopnie i wsporniki montować z zastosowaniem w otworach montażowych silikonowych mas dekarskich uszczelniających i podkładek dystansowych z tworzyw sztucznych o długiej żywotności w celu zapewnienia szczelności. Grubości profili, z których wykonane będą elementy komunikacji dachu zgodne z wytycznymi producenta wybranego systemu. 7. Wymagania bhp Zespoły montażowe powinny być przeszkolone w zakresie eksploatacji urządzeń transportu i pracy w uprzężach. Pracownicy powinni posiadać stosowne dokumenty uprawniające ich do pracy na wysokości. Z uwagi na wymaganą dokładność i niebezpieczeństwo robót zaleca się, aby zespoły robocze były przeszkolone zarówno teoretycznie jak i praktycznie w zakresie robót przewidzianych projektem. Roboty budowlane prowadzić przestrzegając przepisy zawarte w: Rozporządzeniu Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47, poz. 401). 8. Nadzór techniczny nad robotami Ze względu na szczególny charakter robót powinny być one wykonywane przez wykwalifikowanych pracowników i pod nadzorem technicznym. Niezależnie od stałego nadzoru technicznego prowadzonego przez wykonawcę robót, wszystkie prace wykonywane powinny być pod nadzorem osób posiadających odpowiednie uprawnienia budowlane. 9. Zalecenia końcowe Ostateczne wymiary zweryfikować na budowie. Podczas prac zachować szczególną ostrożność z uwagi na wiek więźby dachowej. Dokumentacja stanowi prawo autorskie jego twórcy. Wszystkie zmiany materiałowe wymagają zgody autora projektu oraz Inspektora Nadzoru

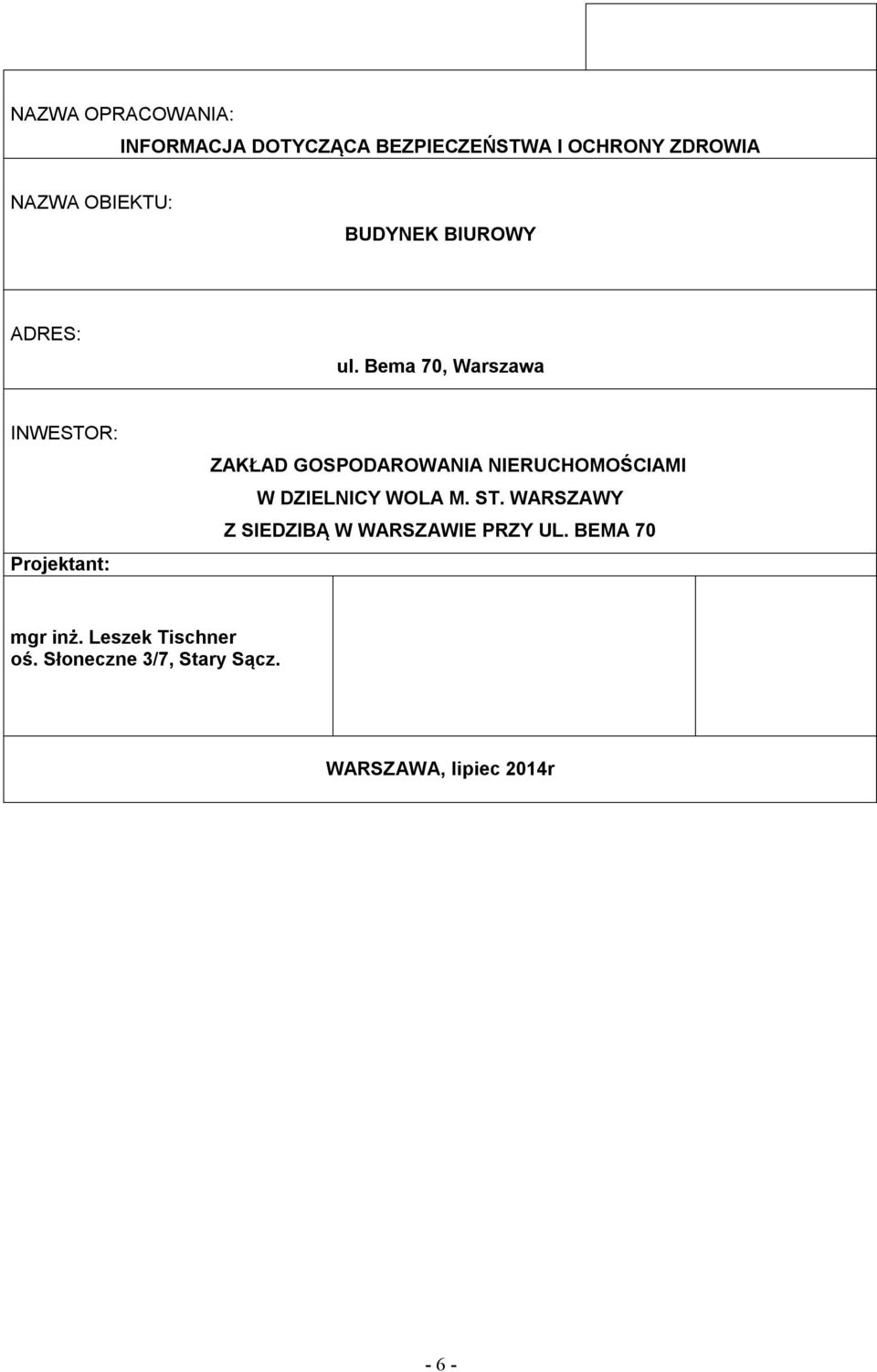

6 NAZWA OPRACOWANIA: INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA NAZWA OBIEKTU: BUDYNEK BIUROWY ADRES: ul. Bema 70, Warszawa INWESTOR: Projektant: ZAKŁAD GOSPODAROWANIA NIERUCHOMOŚCIAMI W DZIELNICY WOLA M. ST. WARSZAWY Z SIEDZIBĄ W WARSZAWIE PRZY UL. BEMA 70 mgr inż. Leszek Tischner oś. Słoneczne 3/7, Stary Sącz. WARSZAWA, lipiec 2014r - 6 -

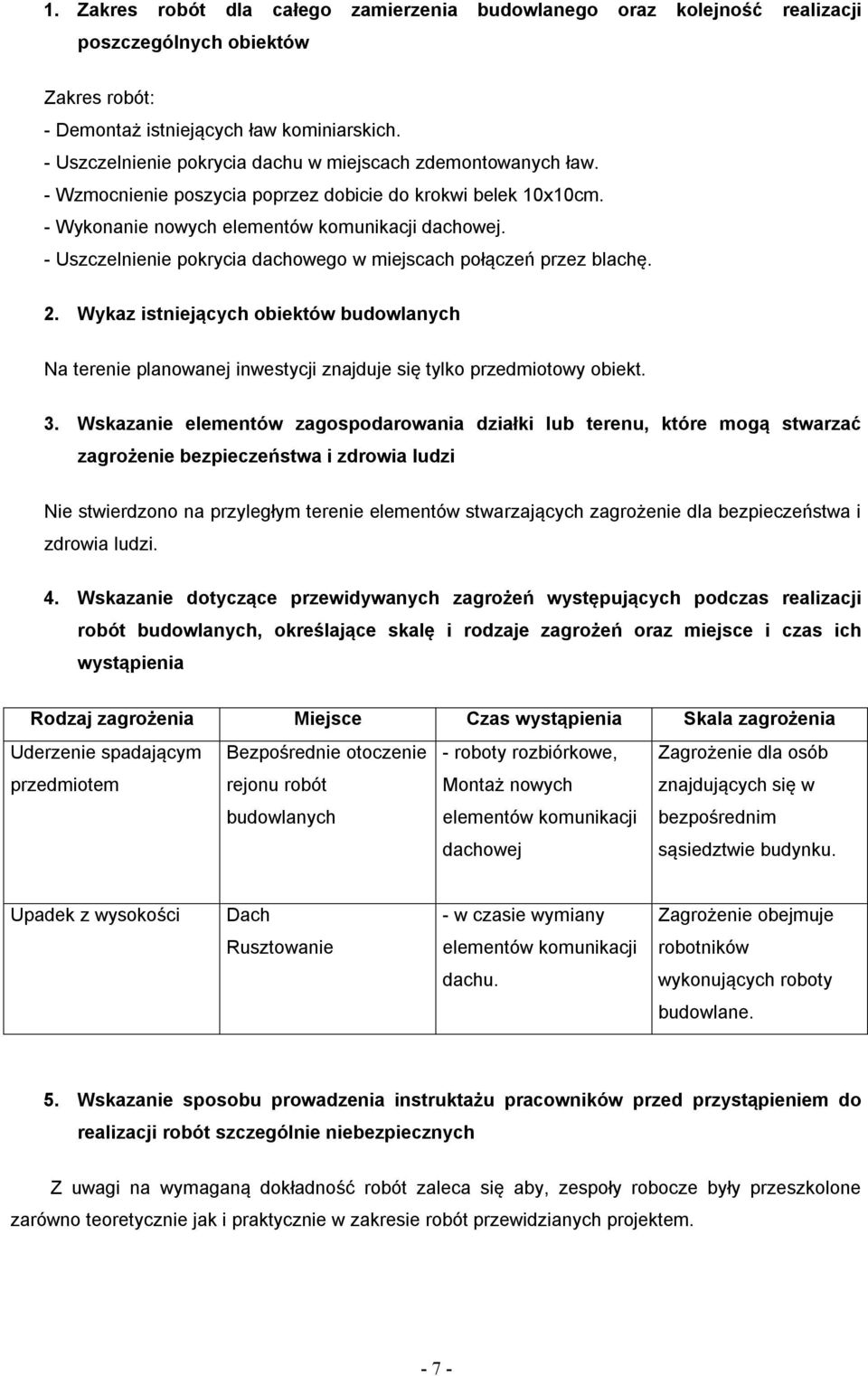

7 1. Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów Zakres robót: - Demontaż istniejących ław kominiarskich. - Uszczelnienie pokrycia dachu w miejscach zdemontowanych ław. - Wzmocnienie poszycia poprzez dobicie do krokwi belek 10x10cm. - Wykonanie nowych elementów komunikacji dachowej. - Uszczelnienie pokrycia dachowego w miejscach połączeń przez blachę. 2. Wykaz istniejących obiektów budowlanych Na terenie planowanej inwestycji znajduje się tylko przedmiotowy obiekt. 3. Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi Nie stwierdzono na przyległym terenie elementów stwarzających zagrożenie dla bezpieczeństwa i zdrowia ludzi. 4. Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce i czas ich wystąpienia Rodzaj zagrożenia Miejsce Czas wystąpienia Skala zagrożenia Uderzenie spadającym przedmiotem Bezpośrednie otoczenie rejonu robót budowlanych - roboty rozbiórkowe, Montaż nowych elementów komunikacji dachowej Zagrożenie dla osób znajdujących się w bezpośrednim sąsiedztwie budynku. Upadek z wysokości Dach - w czasie wymiany Zagrożenie obejmuje Rusztowanie elementów komunikacji robotników dachu. wykonujących roboty budowlane. 5. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych Z uwagi na wymaganą dokładność robót zaleca się aby, zespoły robocze były przeszkolone zarówno teoretycznie jak i praktycznie w zakresie robót przewidzianych projektem

8 Roboty budowlane prowadzić przestrzegając przepisy zawarte w: Rozporządzeniu Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47, poz. 401). 6. Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń Na czas prowadzenia robót należy zabezpieczyć przyległy teren przed dostępem osób postronnych trwałym ogrodzeniem. Nie magazynować materiałów budowlanych na drogach ewakuacyjnych i stropach poniżej poddasza. Materiały budowlane zmagazynować na ogrodzonym placu. Należy uniemożliwić wstęp w obszar prowadzenia prac osobom postronnym. Transport materiałów wykonywać tylko po wyznaczonych przez kierownika budowy drogach oraz przy użyciu sprawnych środków technicznych. W czasie powstaniu pożaru lub awarii ewakuację prowadzić schodami na zewnątrz budynku
