1 OPIS TECHNICZNY 1. Podstawa opracowania : Zlecenie Inwestora Przepisy Prawa budowlanego Inwentaryzacja budynku Wytyczne producenta systemu docieplenia Obowiązujące normy i akty prawne 2.Przedmiot i zakres opracowania : 1. Przedmiotem opracowania jest projekt budowlany ocieplenia ścian zewnętrznych, a także kolorystyka elewacji budynku Miejskiego Zakładu Komunikacji w Zamościu. 2. Projektowane jest ocieplenie ścian z płyt warstwowych. 3. Dokumentacja obejmuje: - Projekt ocieplenia elewacji dodatkowymi płytami warstwowymi - Wyminę starej stolarki okiennej na nowe PCV - Wymianę bram wjazdowych - Wymiana świetlików dachowych - Wymiana drzwi zewnętrznych - Ocieplenie stropodachu (metodą od spodu) - Modernizacja instalacji c.o. - wymiana kotłów c.o. montaż kurtyn powietrznych w bramach wjazdowych 3. Opis stanu istniejącego : Obiekt przeznaczony do termomodernizacji jest budynkiem zrealizowanym w technologii stalowej uprzemysłowionej, niepodpiwniczonej. Budynek hali parterowy, natomiast część biurowa jest dwukondygnacyjna.

2 Dane ogólne: - ilość kondygnacji nadziemnych: 2 - wysokość w najwyższym punkcie: 8,5m - powierzchnia użytkowa: 2810,00m 2 - kubatura: 13909,50m 3 a) Stropy nad częścią biurową monolityczne. b) Dach z blachy trapezowej, ocieplony, pokryty papą. c) Ściany elewacyjne z płyt warstwowych grubości 6cm. d) Istniejącą stolarkę okienną i drzwiowa należy wymienić na nową o wymaganym współczynniku przenikania ciepła. 4. Zakres projektowanych prac remontowych i modernizacyjnych: Zaprojektowano termomodernizację całego budynku dodatkowymi płytami warstwowymi grubości 8cm z wypełnieniem poliuretanowym. Wybrany system powinien posiadać kwalifikację ogniową jako nierozprzestrzeniające ognia - NRO. Roboty dociepleniowe oraz uzupełniające związane bezpośrednio z ciepleniem i remontem elewacji należy wykonać w jednym systemie ociepleniowym. Nie dopuszczalne jest łączenie poszczególnych materiałów z różnych systemów dociepleniowych. Dyspozycje prac dociepleniowych oraz robót dodatkowych remontowo modernizacyjnych : 1. Docieplenie ścian kondygnacji nadziemnych dodatkowymi płytami warstwowymi z wypełnieniem poliuretanowym o grubości 8cm wraz z demontażem i ponownym montażem: - instalacji odgromowej pionowej, - rur spustowych wraz z ich podłączeniem do kanalizacji deszczowej, - wykonaniem zewnętrznych obróbek blacharskich. 2. Wymiana stolarki okiennej, drzwiowej i bram wjazdowych zgodnie z opracowanymi zestawieniami stolarek.

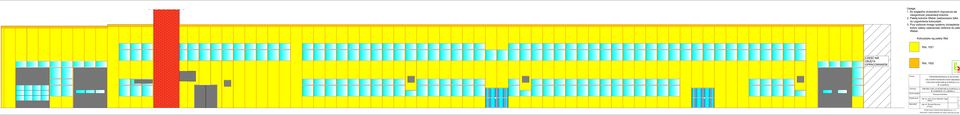

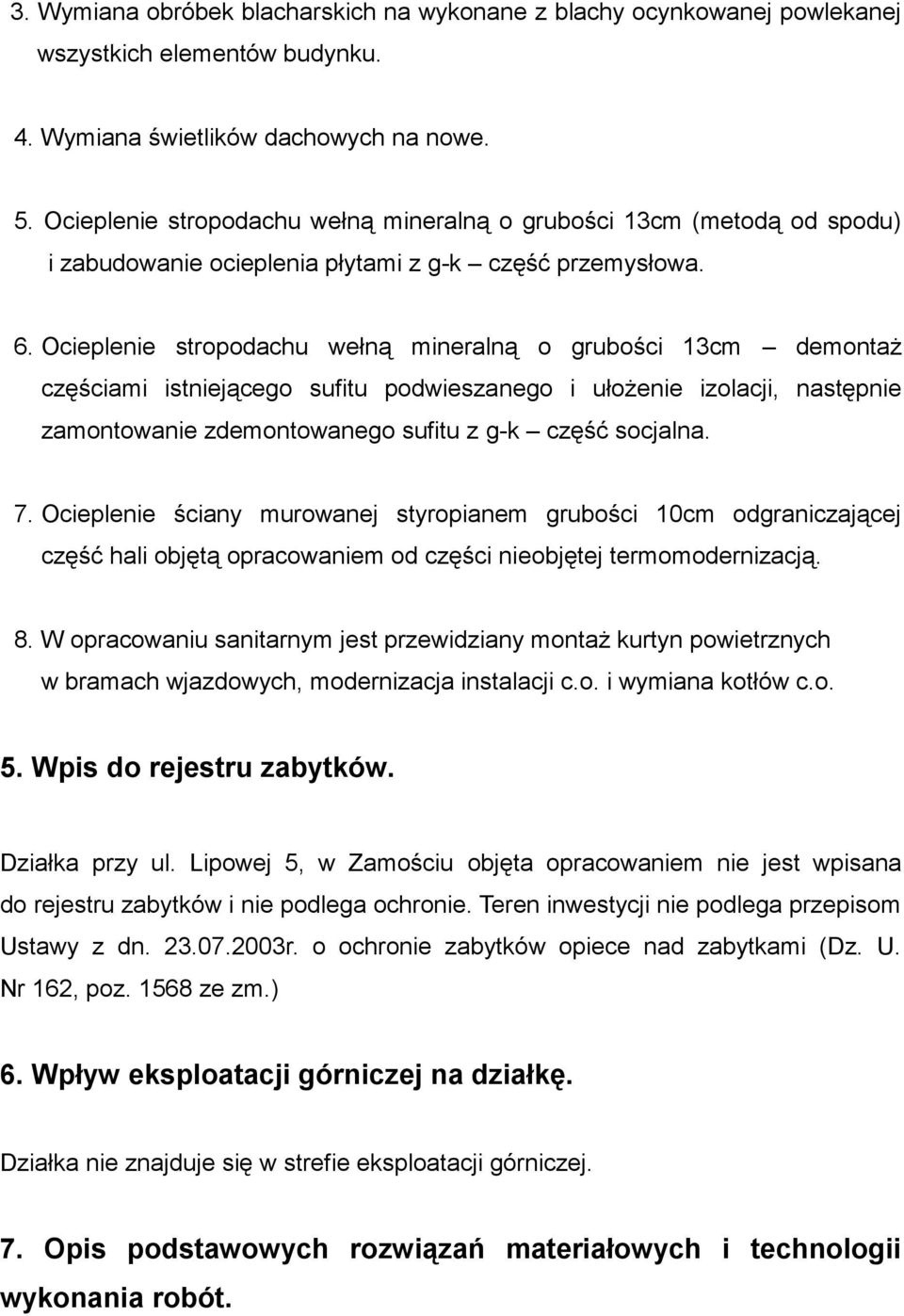

3 3. Wymiana obróbek blacharskich na wykonane z blachy ocynkowanej powlekanej wszystkich elementów budynku. 4. Wymiana świetlików dachowych na nowe. 5. Ocieplenie stropodachu wełną mineralną o grubości 13cm (metodą od spodu) i zabudowanie ocieplenia płytami z g-k część przemysłowa. 6. Ocieplenie stropodachu wełną mineralną o grubości 13cm demontaż częściami istniejącego sufitu podwieszanego i ułożenie izolacji, następnie zamontowanie zdemontowanego sufitu z g-k część socjalna. 7. Ocieplenie ściany murowanej styropianem grubości 10cm odgraniczającej część hali objętą opracowaniem od części nieobjętej termomodernizacją. 8. W opracowaniu sanitarnym jest przewidziany montaż kurtyn powietrznych w bramach wjazdowych, modernizacja instalacji c.o. i wymiana kotłów c.o. 5. Wpis do rejestru zabytków. Działka przy ul. Lipowej 5, w Zamościu objęta opracowaniem nie jest wpisana do rejestru zabytków i nie podlega ochronie. Teren inwestycji nie podlega przepisom Ustawy z dn r. o ochronie zabytków opiece nad zabytkami (Dz. U. Nr 162, poz ze zm.) 6. Wpływ eksploatacji górniczej na działkę. Działka nie znajduje się w strefie eksploatacji górniczej. 7. Opis podstawowych rozwiązań materiałowych i technologii wykonania robót.

4 7.1. Docieplenia ścian z dodatkowych płyt warstwowych a) wymagania w zakresie przygotowania podłoża Przed przystąpieniem do prac ocieplających należy przygotować powierzchnię ściany, w razie potrzeby naprawić. Powierzchnia ściany powinna być stabilna, sucha i bez zanieczyszczeń. Przed przystąpieniem do mocowania płyt warstwowych, ściany, należy zmyć wodą agregatem pod dużym ciśnieniem. Należy pamiętać, iż okna, drzwi i bramy muszą być zamontowane przed rozpoczęciem robót ocieplających. Należy zwrócić uwagę na zachowanie odpowiedniej odległości zakończeń obróbek blacharskich od powierzchni elewacji, jaki ich odpowiednie wyprofilowanie umożliwiające prawidłowe odprowadzenie wód opadowych. Wszystkie prace przygotowawcze wykonać zgodnie z instrukcjami producenta systemu mocowań płyt warstwowych z rdzeniem poliuretanowym. Wszystkie prace zanikowe powinny być odebrane przez inspektora nadzoru odpowiednim protokołem oraz wpisem do dziennika budowy. b) Opis technologii docieplenia Jako materiał izolacyjny zaprojektowano płyty warstwowe z rdzeniem poliuretanowym grubości 8cm. Układ płyt pionowy mocowany wg zaleceń systemowych producenta. Należy pamiętać, iż zabronione jest bezpośrednie montowanie nowej płyty do płyty istniejącej. Należy bezwzględnie oddzielić dwie płyty między sobą np. drewnem impregnowanym lub zastosowanie innego dopuszczalnego przez producenta rozwiązania. UWAGA: odbiorom technicznym, jako roboty zanikowe, podlegają: - przygotowane podłoże; - mocowanie mechaniczne izolacji; - połączenie ocieplenia z innymi elementami budowlanymi; - podkład gruntujący; - malowanie.

5 Specyfikacja materiałów niezbędnych do wykonania docieplenia ścian: 1. Docieplenie ścian elewacyjnych. Płyty warstwowe z rdzeniem poliuretanowym grubości 8cm Łączniki do płyt warstwowych dłuższe tak, aby można było połączyć istniejące płyty z nowo projektowanymi. Podkładki z drewna impregnowanego lub innego systemowego dopuszczonego przez producenta materiału. Obróbka blacharska z blachy ocynkowanej powlekanej. 2. Zaprawa klejowa Przeznaczona do mocowania płyt styropianowych EPS do podłoży mineralnych Mrozoodporna po związaniu Plastyczna przy mocowaniu Przyczepność do podłoża nie mniejsza niż 0,3Mpa Przyczepność do styropianu nie mniejsza niż 0,1Mpa Posiadanie odpowiednich deklaracji zgodności oraz atestów technicznych. 3. Płyn gruntujący Paroprzepuszczalny Mrozoodporny po wyschnięciu Do zastosowań na podłoża mineralne Posiadanie odpowiednich deklaracji zgodności oraz atestów technicznych. 4. Siatka z włókna szklanego Alkalioodporna Wymiar oczek 3-3,5 mm (+/-5%) Siła zrywająca wzdłuż oczek i wątku nie mniejsza niż 1500N Posiadanie odpowiednich deklaracji zgodności oraz atestów technicznych. 5. Płyty styropianowe EPS Grubość 10cm Płyty styropianowe powinny spełniać wymagania stawianie przez normę PN-B :2004 dla wyrobów EPS 7.2. Pozostałe elementy Wszystkie nie omówione elementy stalowe pomalować farbą ochronną do

6 malowań zewnętrznych zachowując technologię czyszczenia oraz malowania jak dla konstrukcji wiaty. Istniejącą instalacje odgromową należy zdemontować i ponownie zamontować dopasowując do nowej grubości ocieplenia, Wszystkie inne obróbki blacharskie tj. obróbki murków ogniowych, pasy nadrynnowe i podrynnowe wykonać z blachy ocynkowanej powlekanej. Rury spustowe zdemontować i zamontować po dociepleniu dopasowując do nowej grubości ściany. W miejsce istniejących świetlików projektuje się nowe systemowe montowane wg zaleceń producenckich. Wymianie podlegają wszystkie istniejące okna, drzwi i bramy wjazdowe wg wykazu stolarki. Ocieplenie stropodachu wełną mineralną grubości 13cm metodą od spodu. PRZYJĘTE ROZWIĄZANIA PROJEKTOWE SPEŁNIAJ WYMAGANIA PRZEPISÓW OCHRONY P/POŻ BUDYNKU.... mgr inż. arch. Zenon Stanisław Kępa 300/69

7 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Inwestycja: TERMOMODERNIZACJA BUDYNKU USŁUGOWO- NAPRAWCZEGO MIEJSKIEGO ZAKŁADU KOMUNIKACJI SP. Z O.O. W ZAMOŚCIU Lokalizacja: UL. LIPOWA 5, ZAMOŚĆ Inwestor: MIEJSKI ZAKŁAD KOMUNIKACJI SPÓŁKA Z O.O. W ZAMOŚCIU Adres: UL. LIPOWA 5, ZAMOŚĆ FUNKCJA NAZWISKO I IMIĘ UPRAWNIENIA DATA PODPIS Projektant: Sprawdzający : mgr inż. arch. Zenon Stanisław Kępa mgr inż. Ryszard Skowron 300/69 04/ /61 04/2013 EGZ. 5

8 9.1. Zakres robót planowanego zamierzenia budowlanego. Planowane zamierzenie inwestycyjne obejmuje termomodernizację budynku usługowonaprawczego. + Docieplenie ścian zewnętrznych płytami warstwowymi z rdzeniem poliuretanowym. + Wymiana obróbek blacharskich. + Demontaż i montaż z dostosowaniem do nowej grubości ścian rur spustowych. + Wymiana okien, drzwi i bram wjazdowych. + Ocieplenie stropodachu wełną mineralną (metoda od spodu). + Ocieplenie ściany oddzielającej część hali objętej opracowaniem od części nieobjętej termomodernizacją wraz z pomalowaniem Wykaz istniejących obiektów budowlanych. Budynek 2-kondygnacyjny, zrealizowany w technologii stalowej. 9.3 Elementy zagospodarowania działki, które mogą stwarzać niebezpieczeństwa i zdrowia ludzi. + Elementy konstrukcyjne budynku w złym stanie technicznym, należy usunąć lub zabezpieczyć. + Budynek niski 9.4. Przewidywane zagrożenia występujące podczas realizacji robót budowlanych, określenia skali i rodzaju zagrożenia oraz miejsce i czas ich wystąpienia. Roboty remontowe i modernizacyjne prowadzone będą na wysokości do 10m nad terenem - istnieje zagrożenie upadkiem, skaleczeniem, stłuczeniem Sposób prowadzenia instruktarzu pracowników przed

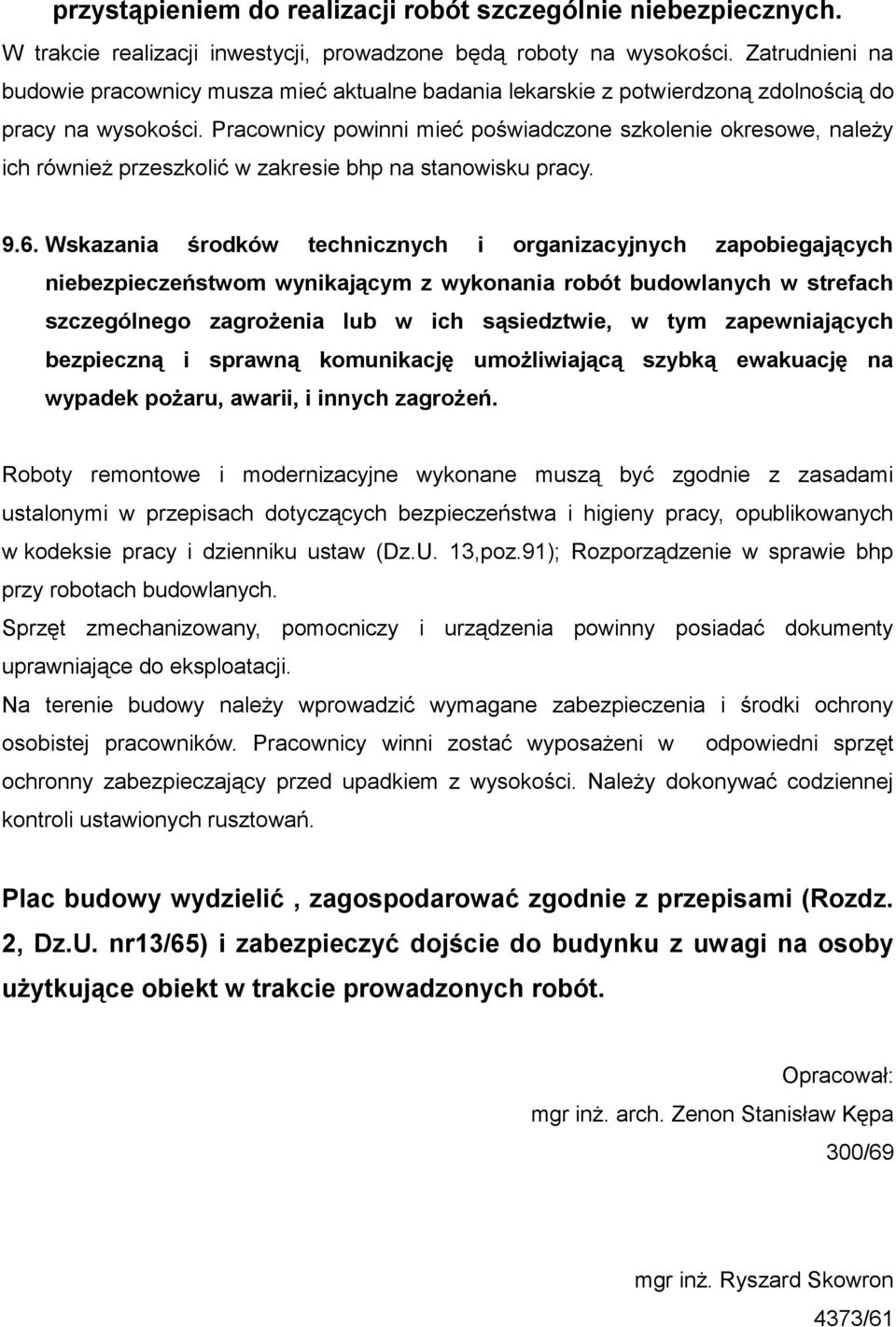

9 przystąpieniem do realizacji robót szczególnie niebezpiecznych. W trakcie realizacji inwestycji, prowadzone będą roboty na wysokości. Zatrudnieni na budowie pracownicy musza mieć aktualne badania lekarskie z potwierdzoną zdolnością do pracy na wysokości. Pracownicy powinni mieć poświadczone szkolenie okresowe, należy ich również przeszkolić w zakresie bhp na stanowisku pracy Wskazania środków technicznych i organizacyjnych zapobiegających niebezpieczeństwom wynikającym z wykonania robót budowlanych w strefach szczególnego zagrożenia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację umożliwiającą szybką ewakuację na wypadek pożaru, awarii, i innych zagrożeń. Roboty remontowe i modernizacyjne wykonane muszą być zgodnie z zasadami ustalonymi w przepisach dotyczących bezpieczeństwa i higieny pracy, opublikowanych w kodeksie pracy i dzienniku ustaw (Dz.U. 13,poz.91); Rozporządzenie w sprawie bhp przy robotach budowlanych. Sprzęt zmechanizowany, pomocniczy i urządzenia powinny posiadać dokumenty uprawniające do eksploatacji. Na terenie budowy należy wprowadzić wymagane zabezpieczenia i środki ochrony osobistej pracowników. Pracownicy winni zostać wyposażeni w odpowiedni sprzęt ochronny zabezpieczający przed upadkiem z wysokości. Należy dokonywać codziennej kontroli ustawionych rusztowań. Plac budowy wydzielić, zagospodarować zgodnie z przepisami (Rozdz. 2, Dz.U. nr13/65) i zabezpieczyć dojście do budynku z uwagi na osoby użytkujące obiekt w trakcie prowadzonych robót. Opracował: mgr inż. arch. Zenon Stanisław Kępa 300/69 mgr inż. Ryszard Skowron 4373/61
