Oferta budowy domu parterowego z poddaszem użytkowym w stanie surowym otwartym

Transkrypt

1 Oferta budowy domu parterowego z poddaszem użytkowym w stanie surowym otwartym wg projektu Katania 2 biura projektowego PROARTE. Stan surowy otwarty: zł netto 1/12

2 OFERTA Obiekt: Budynek mieszkalny, jednorodzinny, z poddaszem użytkowym wg projektu budowlanego Katania 2 (PROARTE) Zakres robót: Stan surowy otwarty Cena: zł netto (vat 8%) zł brutto Cena zawiera: konstrukcja budynku jednorodzinnego, wykonana wg Opisu Konstrukcji Budynku, zgodnie z przedstawionym projektem projekt produkcyjno-montażowy montaż konstrukcji koszt dźwigu budowlanego koszty transportu 2/12

3 PROJEKT Projekt: Katania 2 ( Biuro projektowe: PRO ARTE ( Powierzchnia użytkowa: 87,98 m2 + powierzchnia garażu i kotłowni 27,88 m2 Kąt nachylenia dachu: 42 Wysokość budynku: 8,16 m Kubatura: 543 m3 3/12

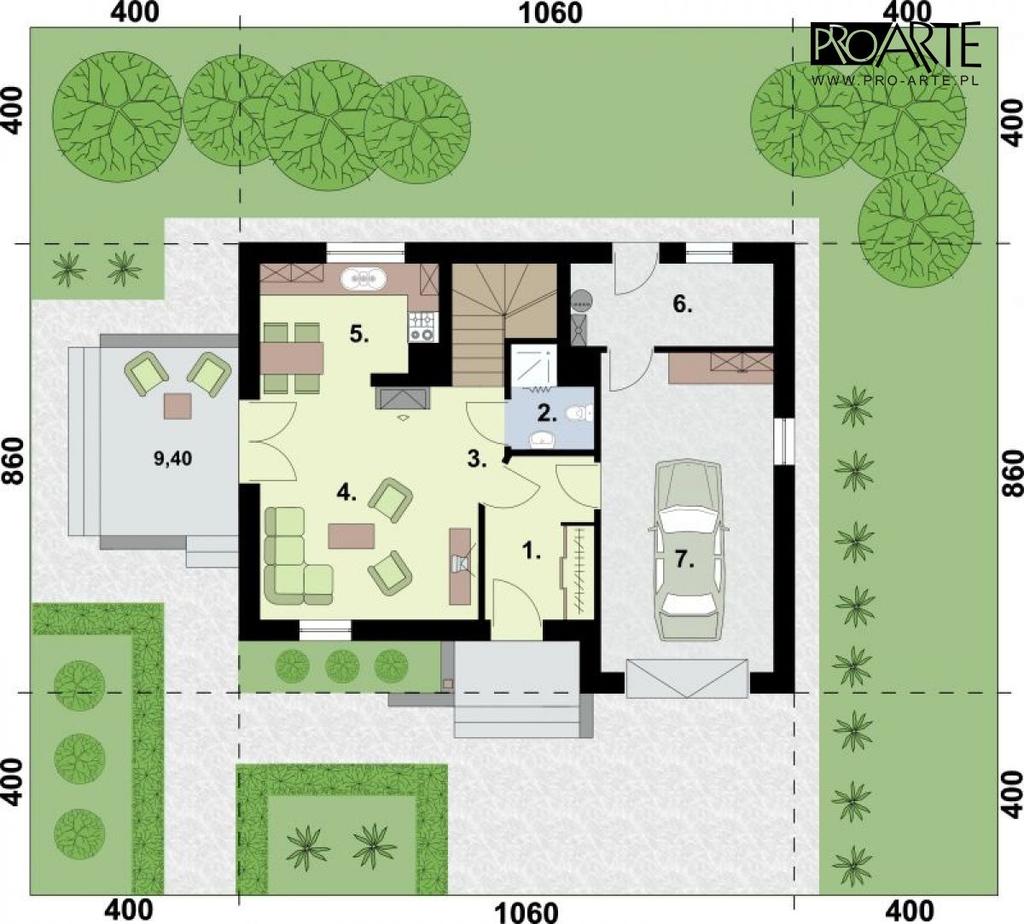

4 Rzut parteru: Zestawienie powierzchni: 69,01 m2 1. wiatrołap 7, 89 m2 2. komunikacja 2,39 m2 3. salon 20,32 m2 4. kuchnia 7,91 m2 5. łazienka 2,53 m2 6. kotłownia 6,59 m2 7. garaż 21,29 m2 4/12

5 Rzut poddasza: Zestawienie powierzchni: 46,85 m2 / 66,89 m2 1. komunikacja 5,52 m2 / 6,72 m2 2. pokój 10,19 m2 / 14, 54 m2 3. pokój 11,20 m2 / 16,21 m2 4. pokój 10,82 m2 / 15,93 m2 5. łazienka 9,12 m2 / 13,49 m2 5/12

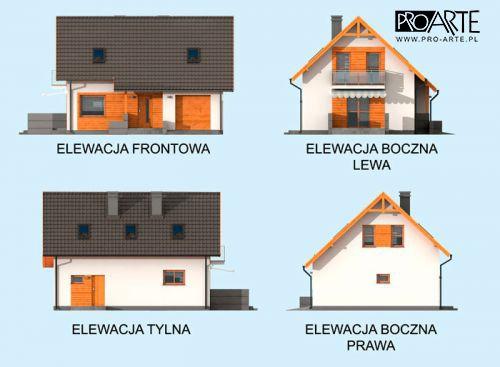

6 Elewacje 6/12

7 ZAKRES OFERTY - OPIS KONSTRUKCJI BUDYNKU 1. Podwaliny. Elementy ścienne prefabrykowane ustawiane są na podwalinach 140 x 60 mm z drewna KVH. Podwaliny mocowane są do konstrukcji fundamentowej przy pomocy ocynkowanych łączników lub kotew chemicznych. Pod podwalinami ułożone są pasy izolacji poziomej z foli izolacyjnej fundamentowej o szerokości 200 mm. Szczelina pomiędzy podwaliną a podłożem betonowym wypełniona jest spienionym poliuretanem. 2. Ściany zewnętrzne. Prefabrykowane płyty ścienne łączone na placu budowy w tarcze ścienne. Konstrukcja z drewna konstrukcyjnego KVH, o wilgotności 15% (+/-3%),suszonego komorowo, czterostronnie struganego, o przekroju 140 x 60 mm. Opis warstw ściany zewnętrznej w kolejności od zewnątrz: a) tynk zewnętrzny warstwa podkładowa (siatka z włókna szklanego, przyczepna warstwa podkładowa) b) izolacja termiczna (płyta styropianowa 100 mm) c) płyta konstrukcyjna OSB 3 grubości 12 mm d) membrana wiatroizolacyjna e) elementy konstrukcyjne z drewna KVH 3. Ściany wewnętrzne. Prefabrykowane płyty ścienne łączone na placu budowy w tarcze ścienne, z drewna konstrukcyjnego KVH, o wilgotności 15% (+/-3%),suszonego komorowo, czterostronnie struganego, o przekroju 140 x 60 mm. Opis warstw ściany wewnętrznej: a) płyta konstrukcyjna OSB 3 grubości 12 mm b) elementy konstrukcyjne z drewna KVH 7/12

8 4. Konstrukcja dachu. Konstrukcja dachu zgodna z projektem, wykonana z prefabrykowanych gotowych wiązarów dachowych z drewna konstrukcyjnego klasy C24 lub C30, impregnowanego przed korozją biologiczną i ogniem, suszonego komorowo i czterostronnie struganego, łączonego stalowymi, ocynkowanymi płytkami kolczastymi, bądź więźba typu tradycyjnego. Opis kolejność warstw połaci dachu od zewnątrz: a) blachodachówka, obróbki dekarskie b) łaty z drewna iglastego, impregnowanego c) kontrłaty z drewna iglastego, impregnowanego d) membrana wiatroizolacyjna paroprzepuszczalna e) krokwie dachowe (pas górny wiązarów prefabrykowanych) 5. Strop. Zgodny z projektem. Strop od góry pokryty płytą OSB 3 grubości 25 mm. Konstrukcję stropu stanowi pas dolny prefabrykowanego wiązara dachowego lub, dla więźby dachowej typu tradycyjnego, strop stanowią belki stropowe z drewna konstrukcyjnego (zgodne z projektem). 6. Kominy. Kominy spalinowe systemowe zgodnie z projektem. Kominy ponad połacią dachu ocieplone i pokryte tynkiem żywicznym. 8/12

9 Wizualizacje 9/12

10 10/12

11 Korzyści: Oferta budowy domu w stanie surowym otwartym pozwala na wykonanie najtrudniejszych prac konstrukcyjnych przez wyspecjalizowaną firmę, a jednocześnie stwarza możliwość wykonania pozostałych prac we własnym zakresie. Dzięki takiemu rozwiązaniu otrzymujecie Państwo solidną i bezpieczną konstrukcję domu, zabezpieczoną przed działaniem warunków atmosferycznych dzięki wykonaniu pokrycia dachu oraz zabezpieczeniu konstrukcji ścian poprzez wykonanie poszycia ścian zewnętrznych. 11/12

12 Serdecznie zapraszamy do skontaktowania się z nami, w celu uzyskania bliższych informacji. Chętnie odpowiemy na wszystkie pytania i służymy radą, co do rozwiązań technicznych oraz formalnoprawnych. Z wyrazami szacunku Zespół domyszkieletowe24.pl 12/12
