1 OPIS TECHNICZNY REMONT ELEWACJI BUDYNKU ADMINISTRACYJNEGO NADLEŚNICTWA STAROGARD GD. - KOLORYSTYKA STAROGARD GD., UL. GDAŃSKA 12 FOT. 1 WIDOK ELEWACJI FRONTOWEJ-PÓŁNOCNEJ ZAWARTOŚĆ OPRACOWANIA Strona tytułowa Kopie decyzji i uzgodnień Opis techniczny projektu architektonicznego Informacja dotycząca bezpieczeństwa i ochrony zdrowia Część rysunkowa Projekt kolorystyki elewacji w budynku administracyjnym Nadleśnictwa Starogard Gd., ul. Gdańska 12 1

1 WIDOK ELEWACJI FRONTOWEJ-PÓŁNOCNEJ ZAWARTOŚĆ OPRACOWANIA Strona tytułowa Kopie decyzji i uzgodnień Opis

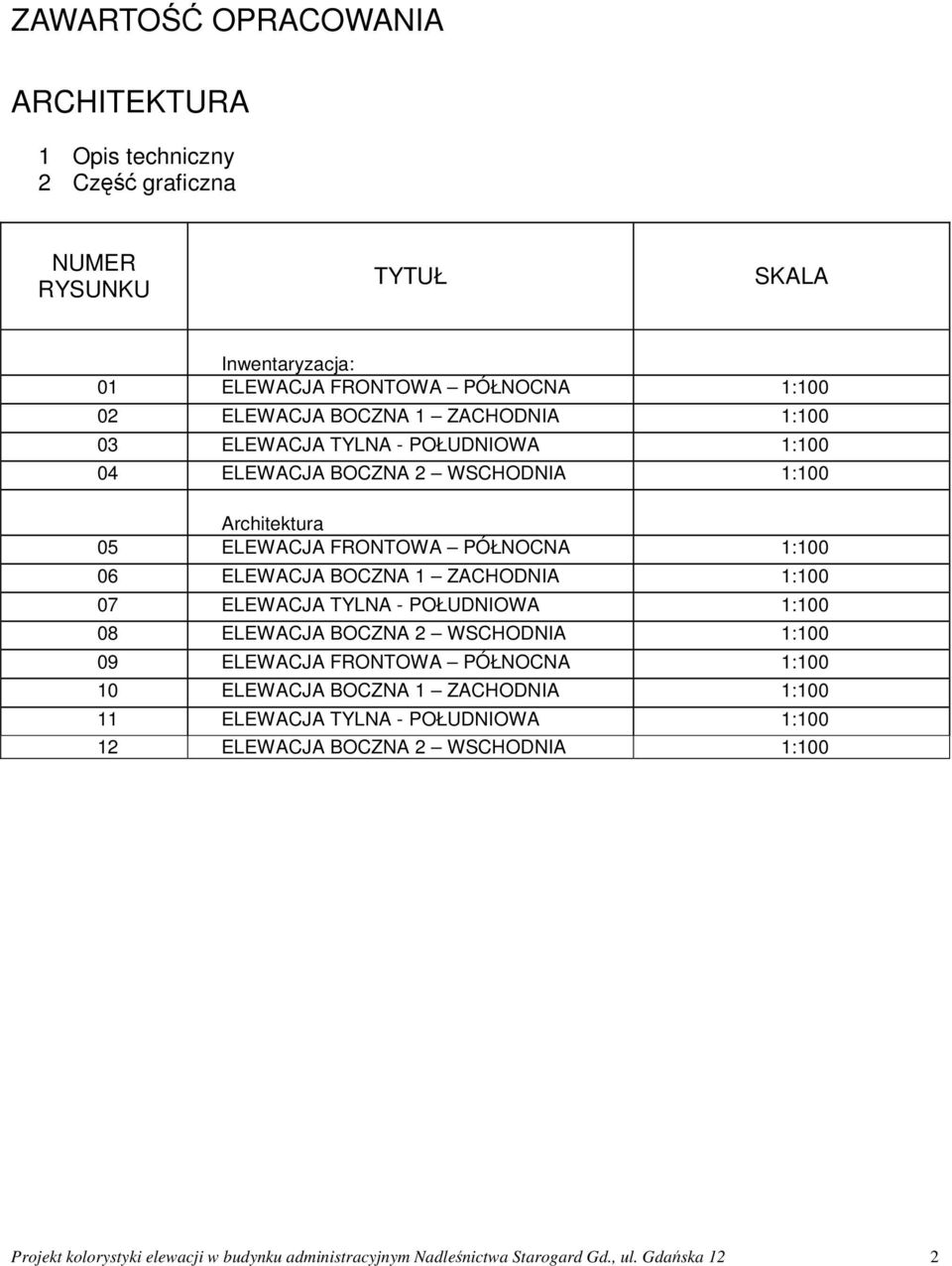

2 ZAWARTOŚĆ OPRACOWANIA ARCHITEKTURA 1 Opis techniczny 2 Część graficzna NUMER RYSUNKU TYTUŁ SKALA Inwentaryzacja: 01 ELEWACJA FRONTOWA PÓŁNOCNA 1: ELEWACJA BOCZNA 1 ZACHODNIA 1: ELEWACJA TYLNA - POŁUDNIOWA 1: ELEWACJA BOCZNA 2 WSCHODNIA 1:100 Architektura 05 ELEWACJA FRONTOWA PÓŁNOCNA 1: ELEWACJA BOCZNA 1 ZACHODNIA 1: ELEWACJA TYLNA - POŁUDNIOWA 1: ELEWACJA BOCZNA 2 WSCHODNIA 1: ELEWACJA FRONTOWA PÓŁNOCNA 1: ELEWACJA BOCZNA 1 ZACHODNIA 1: ELEWACJA TYLNA - POŁUDNIOWA 1: ELEWACJA BOCZNA 2 WSCHODNIA 1:100 Projekt kolorystyki elewacji w budynku administracyjnym Nadleśnictwa Starogard Gd., ul. Gdańska 12 2

1 ZACHODNIA 1:100 07 ELEWACJA TYLNA - POŁUDNIOWA 1:100 08 ELEWACJA BOCZNA 2 WSCHODNIA 1:100 09 ELEWACJA FRONTOWA PÓŁNOCNA 1:100 10 ELEWACJA BOCZNA 1 ZACHODNIA 1:100

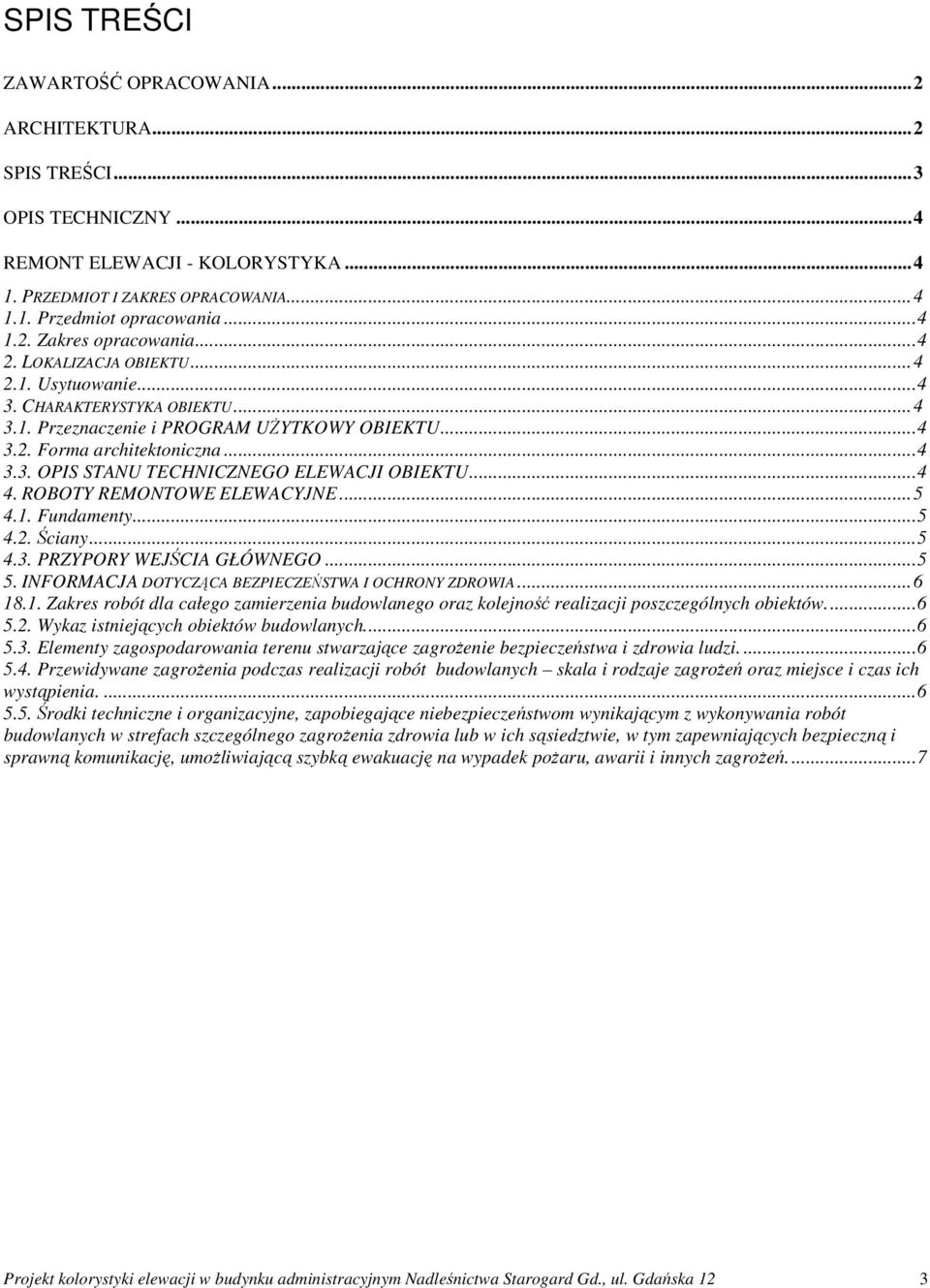

3 SPIS TREŚCI ZAWARTOŚĆ OPRACOWANIA... 2 ARCHITEKTURA... 2 SPIS TREŚCI... 3 OPIS TECHNICZNY... 4 REMONT ELEWACJI - KOLORYSTYKA PRZEDMIOT I ZAKRES OPRACOWANIA Przedmiot opracowania Zakres opracowania LOKALIZACJA OBIEKTU Usytuowanie CHARAKTERYSTYKA OBIEKTU Przeznaczenie i PROGRAM UŻYTKOWY OBIEKTU Forma architektoniczna OPIS STANU TECHNICZNEGO ELEWACJI OBIEKTU ROBOTY REMONTOWE ELEWACYJNE Fundamenty Ściany PRZYPORY WEJŚCIA GŁÓWNEGO INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów Wykaz istniejących obiektów budowlanych Elementy zagospodarowania terenu stwarzające zagrożenie bezpieczeństwa i zdrowia ludzi Przewidywane zagrożenia podczas realizacji robót budowlanych skala i rodzaje zagrożeń oraz miejsce i czas ich wystąpienia Środki techniczne i organizacyjne, zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń Projekt kolorystyki elewacji w budynku administracyjnym Nadleśnictwa Starogard Gd., ul. Gdańska 12 3

.. 4 4. ROBOTY REMONTOWE ELEWACYJNE... 5 4.1. Fundamenty... 5 4.2. Ściany... 5 4.3. PRZYPORY WEJŚCIA GŁÓWNEGO... 5 5. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA... 6 18.1. Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów.

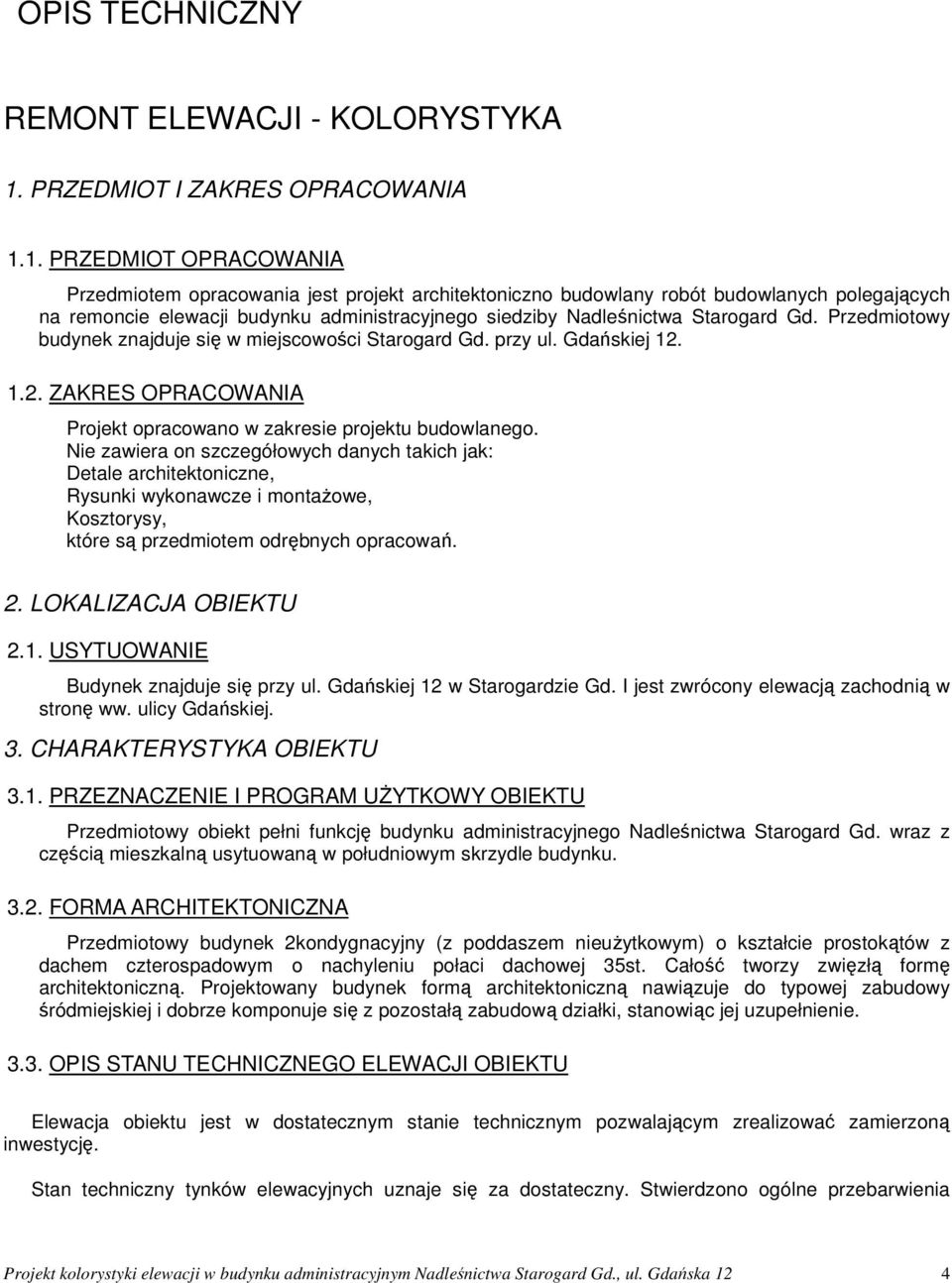

4 OPIS TECHNICZNY REMONT ELEWACJI - KOLORYSTYKA 1. PRZEDMIOT I ZAKRES OPRACOWANIA 1.1. PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest projekt architektoniczno budowlany robót budowlanych polegających na remoncie elewacji budynku administracyjnego siedziby Nadleśnictwa Starogard Gd. Przedmiotowy budynek znajduje się w miejscowości Starogard Gd. przy ul. Gdańskiej ZAKRES OPRACOWANIA Projekt opracowano w zakresie projektu budowlanego. Nie zawiera on szczegółowych danych takich jak: Detale architektoniczne, Rysunki wykonawcze i montażowe, Kosztorysy, które są przedmiotem odrębnych opracowań. 2. LOKALIZACJA OBIEKTU 2.1. USYTUOWANIE Budynek znajduje się przy ul. Gdańskiej 12 w Starogardzie Gd. I jest zwrócony elewacją zachodnią w stronę ww. ulicy Gdańskiej. 3. CHARAKTERYSTYKA OBIEKTU 3.1. PRZEZNACZENIE I PROGRAM UŻYTKOWY OBIEKTU Przedmiotowy obiekt pełni funkcję budynku administracyjnego Nadleśnictwa Starogard Gd. wraz z częścią mieszkalną usytuowaną w południowym skrzydle budynku FORMA ARCHITEKTONICZNA Przedmiotowy budynek 2kondygnacyjny (z poddaszem nieużytkowym) o kształcie prostokątów z dachem czterospadowym o nachyleniu połaci dachowej 35st. Całość tworzy zwięzłą formę architektoniczną. Projektowany budynek formą architektoniczną nawiązuje do typowej zabudowy śródmiejskiej i dobrze komponuje się z pozostałą zabudową działki, stanowiąc jej uzupełnienie OPIS STANU TECHNICZNEGO ELEWACJI OBIEKTU Elewacja obiektu jest w dostatecznym stanie technicznym pozwalającym zrealizować zamierzoną inwestycję. Stan techniczny tynków elewacyjnych uznaje się za dostateczny. Stwierdzono ogólne przebarwienia Projekt kolorystyki elewacji w budynku administracyjnym Nadleśnictwa Starogard Gd., ul. Gdańska 12 4

1. PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest projekt architektoniczno budowlany robót budowlanych polegających na remoncie elewacji budynku administracyjnego siedziby Nadleśnictwa Starogard

5 tynków elewacyjnych spowodowane wodami opadowymi oraz zaniechaniem bieżącej konserwacji elewacji. Stan techniczny cokołu można uznać za dobry za wyjątkiem elewacji południowej, gdzie widoczne nieosłonięte cegły z muru ścian piwnic są zawilgocone i posiadają nieliczne ubytki. Część cokołów została wyremontowana i obłożona płytką klinkierową jest w dobrym stanie, posiada nieliczne odspojenia oraz ubytki. W części cokołowej można też zauważyć wykwity solne spowodowane nieodpowiednia izolacją ścian fundamentowych. 4. ROBOTY REMONTOWE ELEWACYJNE 4.1. FUNDAMENTY Ze względu na nieodpowiednią izolację fundamentów, ściany fundamentowe wymagają zastosowania izolacji iniekcyjnej wraz z odpowiednią izolacją ścian fundamentowych części podziemnej. Powyższe nie jest przedmiotem tego opracowania ŚCIANY ŚCIANY FUNDAMENTOWE Projektuje się obłożenie części cokołowej płytką klinkierową w kolorze ciemna czerwień ŚCIANY ZEWNĘTRZNE Projektuje się malowanie elewacji farbami fasadowymi akrylowymi np.: systemu KREISEL. Kolory z nw. Palety to: o współczynniku rozproszonego (jasności) 69% i o wsp. 78% oraz podziału wg. części rysunkowej. Narożniki proste budynku obłożone płytami styropianowymi EPS100 gr. 3cm z wyprawą cienkowarstwową typu baranek, jak w metodzie lekkiej mokrej PRZYPORY WEJŚCIA GŁÓWNEGO Projektuje się obłożenie przypór skośnych elewacji frontowej kamieniem elewacyjnym piaskowiec złoty, szerokość płyt kamiennych 50cm. Projekt kolorystyki elewacji w budynku administracyjnym Nadleśnictwa Starogard Gd., ul. Gdańska 12 5

Część cokołów została wyremontowana i obłożona płytką klinkierową jest w dobrym stanie, posiada nieliczne odspojenia oraz ubytki.

6 5. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA ZAKRES ROBÓT DLA CAŁEGO ZAMIERZENIA BUDOWLANEGO ORAZ KOLEJNOŚĆ REALIZACJI POSZCZEGÓLNYCH OBIEKTÓW ZAKRES ROBÓT DLA CAŁEGO ZAMIERZENIA BUDOWLANEGO Przedmiotem opracowania jest projekt remontu elewacji budynku administracyjnego w miejscowości Starogard Gd. ul. Gdańska 12. Zakres obejmuje: Usytuowanie obiektu, Projekt budowlany budowy Projekt opracowano w zakresie podstawowym. Nie zawiera on szczegółowych danych takich jak: Detale architektoniczne, Rysunki wykonawcze i montażowe, Kosztorysy, które są przedmiotem odrębnych opracowań KOLEJNOŚĆ REALIZACJI POSZCZEGÓLNYCH OBIEKTÓW Projektuje się jednoczesną realizację całego zespołu WYKAZ ISTNIEJĄCYCH OBIEKTÓW BUDOWLANYCH. W obrębie oddziaływania budynku znajduje się zakład usługowy od strony wschodniej elewacji ELEMENTY ZAGOSPODAROWANIA TERENU STWARZAJĄCE ZAGROŻENIE BEZPIECZEŃSTWA I ZDROWIA LUDZI. Projekt nie obejmuje żadnych elementów zagospodarowania terenu stwarzających zagrożenie bezpieczeństwa i zdrowia ludzi PRZEWIDYWANE ZAGROŻENIA PODCZAS REALIZACJI ROBÓT BUDOWLANYCH SKALA I RODZAJE ZAGROŻEŃ ORAZ MIEJSCE I CZAS ICH WYSTĄPIENIA. Ze względu na charakter prac przy remoncie elewacji oraz pracy na rusztowaniach istnieje możliwość upadku z wysokości. Szczególną uwagę należy zwrócić na zasady BHP przy pracach na rusztowaniach. Sposób przeprowadzania instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. Obiekt realizowany będzie metodą tradycyjną. Podczas realizacji nie przewiduje się robót szczególnie niebezpiecznych. Projekt kolorystyki elewacji w budynku administracyjnym Nadleśnictwa Starogard Gd., ul. Gdańska 12 6

ul. Gdańska 12. Zakres obejmuje: Usytuowanie obiektu, Projekt budowlany budowy Projekt opracowano w zakresie podstawowym.

7 5.5. ŚRODKI TECHNICZNE I ORGANIZACYJNE, ZAPOBIEGAJĄCE NIEBEZPIECZEŃSTWOM WYNIKAJĄCYM Z WYKONYWANIA ROBÓT BUDOWLANYCH W STREFACH SZCZEGÓLNEGO ZAGROŻENIA ZDROWIA LUB W ICH SĄSIEDZTWIE, W TYM ZAPEWNIAJĄCYCH BEZPIECZNĄ I SPRAWNĄ KOMUNIKACJĘ, UMOŻLIWIAJĄCĄ SZYBKĄ EWAKUACJĘ NA WYPADEK POŻARU, AWARII I INNYCH ZAGROŻEŃ. Podczas realizacji inwestycji nie przewiduje się robót szczególnie niebezpiecznych nie przewiduje się środków technicznych ani organizacyjnych zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia.. Projekt kolorystyki elewacji w budynku administracyjnym Nadleśnictwa Starogard Gd., ul. Gdańska 12 7

Podczas realizacji inwestycji nie przewiduje się robót szczególnie niebezpiecznych nie przewiduje się środków technicznych ani organizacyjnych zapobiegających
