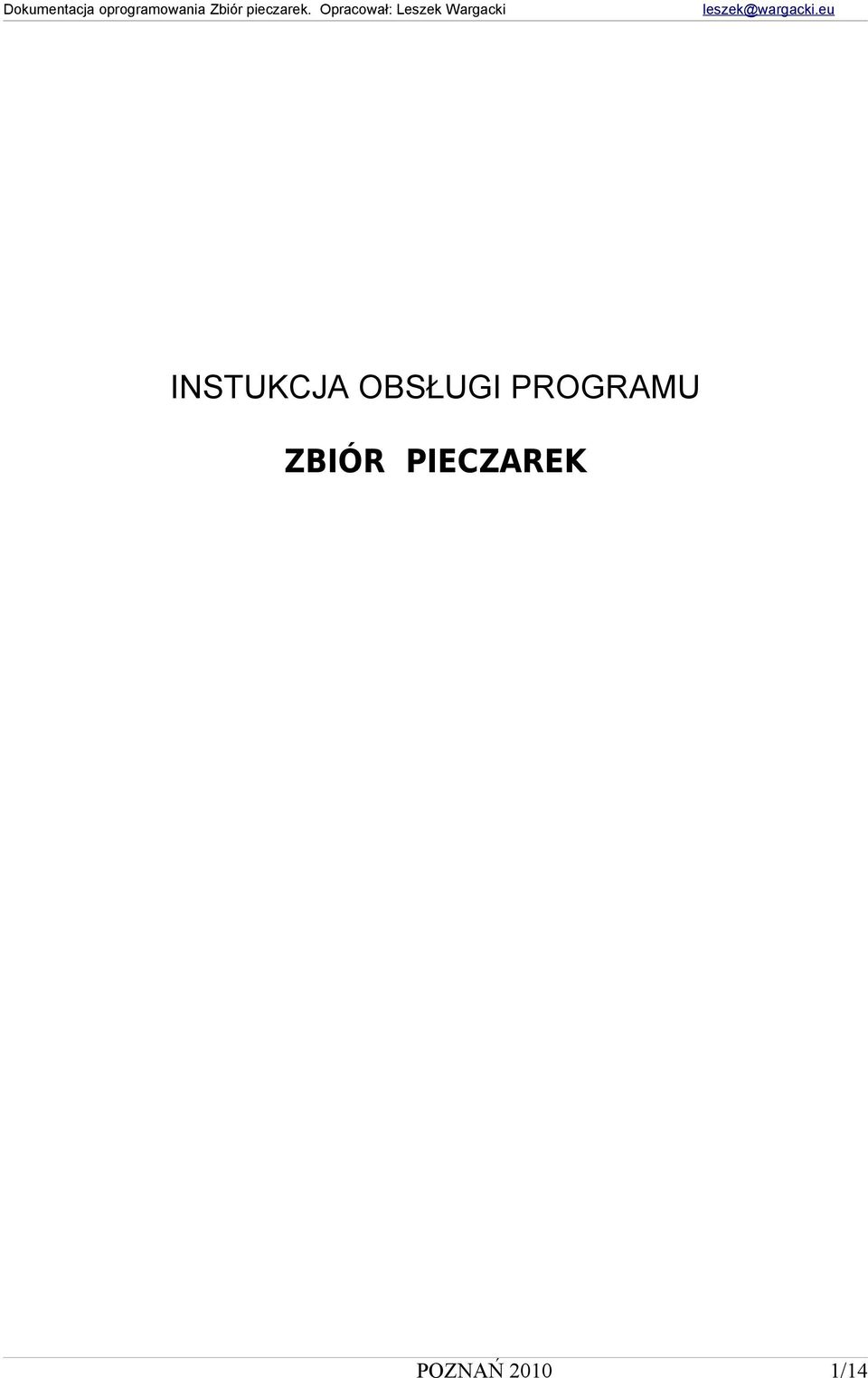

1 INSTUKCJA OBSŁUGI PROGRAMU ZBIÓR PIECZAREK POZNAŃ /14

2 Spis treści 1. Konfiguracja Baza wag Baza pracowników Baza Produktów Dokumenty Rejestracja ważeń Wydruki Eksport danych Konserwacja Rejestracja programu Licencja programu Zbiór pieczarek...14 POZNAŃ /14

3 1. Konfiguracja. W celu uruchomienia modułu konfiguracji należy w głównym oknie programu wybrać przycisk Konfiguracja. Powyższy rysunek przedstawia okno konfiguracji. Komunikacja z bazą danych. 1. Nazwa Hosta - nazwa lu adres IP komputera (serwera) na którym zainstalowano bazę danych np lub localhost jeśli zainstalowano bazę danych MySQL na tym samym komputerze co program. 2. Baza danych - nazwa bazy danych, w której mają rejestrować się dane. 3. Użytkownik - nazwa użytkownika bazy danych (domyślnie root). 4. Hasło -hasło użytkownika bazy danych (domyślnie puste). 5. Port numer portu, na którym MySQL nasłuchuje (domyślnie 3306). Protokół - protokół komunikacyjny z bazą danych zależny od wersji bazy danych. Dla wersji jednostanowiskowej ustawiamy tylko pola (pozostałe pola zostawiamy puste): Baza danych : db Użytkownik : root Protokół : mysql-5 POZNAŃ /14

4 Parametry czasowe. Ustawienie to dotyczy prędkości odpytywania wagi przez program. Ustawienie to ustalamy doświadczalnie, w oparciu o szybkość reakcji wagi SE-12 na wprowadzane dane i szybkość pojawiania się ich na wyświetlaczu wagi. Ustawienie to, nie powinno być jednak mniejsze niż 150ms. Wprowadzanie danych. W tym miejscu konfigurujemy ustawienie klawiszy funkcyjnych [F1..F5] wagi, czy dane mają być wprowadzane na górnym wyświetlaczu (tylko wartości numeryczne) lub na dolnym wyświetlaczu (dane alfanumeryczne). Można również ustawić brak reakcji na naciśnięcie przycisku. Format daty na wydruku. W tym miejscu definiujemy postać daty, która może pojawić się na etykietach zbiorczych, czyli data produkcji i data spożycia oraz precyzję przedstawianych w programie oraz na wydruku liczb. Na przykład: 2. Baza wag. WARTOŚĆ MASKA WYNIK yy.mm.dd dd/mmm/yy 01-mar , , #.0,3 Informacje o wagach pracujących w systemie należy umieścić w tym module. W celu wprowadzenia ich należy uruchomić moduł Baza wag. Poniższy rysunek przedstawia wygląd bazy: Aby dodać nową wagę do bazy naciskamy przycisk Dodaj następnie w odpowiednie pola wpisujemy adres IP oraz port, na której pracuje waga (domyślnie 2101). Dla lepszej identyfikacji możemy dodać opis. Następnie naciskamy przycisk Zapisz. Przycisk Włącz/wyłącz służy do aktywowania wagi czy program podczas komunikacji ma ją uwzględniać. 1 oznacza, że waga jest aktywna, 0 oznacza, że jest nieaktywna. POZNAŃ /14

5 3. Baza pracowników. Na wadze SE-12, zarejestrowania wyniku w bazie jest konieczne podanie pod F3 kodu operatora. Program weryfikuje czy dany operator istnieje w bazie pod takim kodem, a następnie prosi operatora o podanie kodu PIN. W przypadku wpisania danych niezgodnych z wpisami w bazie pracowników, operator nie zaloguje się do systemu. Poniższy rysunek przedstawia widok Bazy pracowników. W celu dodania nowego operatora do bazy należy nacisnąć przycisk Dodaj, wpisać w odpowiednie pola: nazwisko oraz kod, który operator będzie wybierał na wadze. W przypadku, gdy chcemy usunąć operatora naciskamy przycisk Usuń, aby poprawić ustawienia zapisanego pracownika w bazie należy nacisnąć przycisk Edytuj. Po wprowadzeniu danych należy nacisnąć przycisk Zapisz lub gdy chcemy anulować wprowadzone dane, przycisk Anuluj. Analogicznie postępujemy, gdy chcemy wprowadzić dane dotyczące zbierającego wybieranego na wadze pod przyciskiem F5. W tym celu wybieramy z listy Wybierz grupę listę zbieraczy. POZNAŃ /14

6 4. Baza Produktów. Wpisy znajdujące się w tej bazie dotyczą produktów, które chcemy ważyć na wagach pracujących w systemie. Poniższy rysunek przedstawia okno bazy produktów. Po lewej stronie mamy listę produktów znajdującą się w bazie, natomiast po prawej stronie mamy pola edycji dotyczące wybranego produktu. Oznaczenia poszczególnych pól: Grupa - Grupa produktów, do której należy nasz produkt. Kod - Kod produktu wybierany na wadze. Nazwa - Pełna nazwa produktu Nazwa skrócona - Nazwa skrócona produktu wyświetlająca się na wadze. Tara - Masa opakowania, w którym znajduje się produkt. Próg dolny - Masa netto produktu dolnego zakresu tolerancji masy. Próg górny - Masa netto produktu górnego zakresu tolerancji masy. Jdn. Miary - Jednostka miary, w której podajemy powyższe wartości ([g],[kg]) zgodnie zakresem wskazywanym przez wagę. Cena - domyślna cena rozliczeniowa za zbiór, którą otrzyma pracownik za zbiór 1kg grzybów. POZNAŃ /14

7 5. Dokumenty. W tej bazie są zapisywane informacje dotyczące zbioru grzybów. Poniższy rysunek przedstawia wygląd bazy zleceń. Numer partii nadawany jest automatycznie w postaci: YYMMDD/H/R, gdzie: YYMMDD data zbioru, H numer hali zbioru, R numer rzutu Po prawej stronie prezentowane są dane statystyczne dla wybranej kontroli. W bazie tej możemy wydrukować wyniki przeprowadzonych zbiorów [Drukuj] lub też podejrzeć wybrany zbiór grzybów i wydrukować szczegółowy raport [Podgląd]->[Drukuj] Wybierając przycisk Podgląd możemy sprawdzić masy produktu, jakie zostały zważone dla tego wybranego zbioru grzybów. POZNAŃ /14

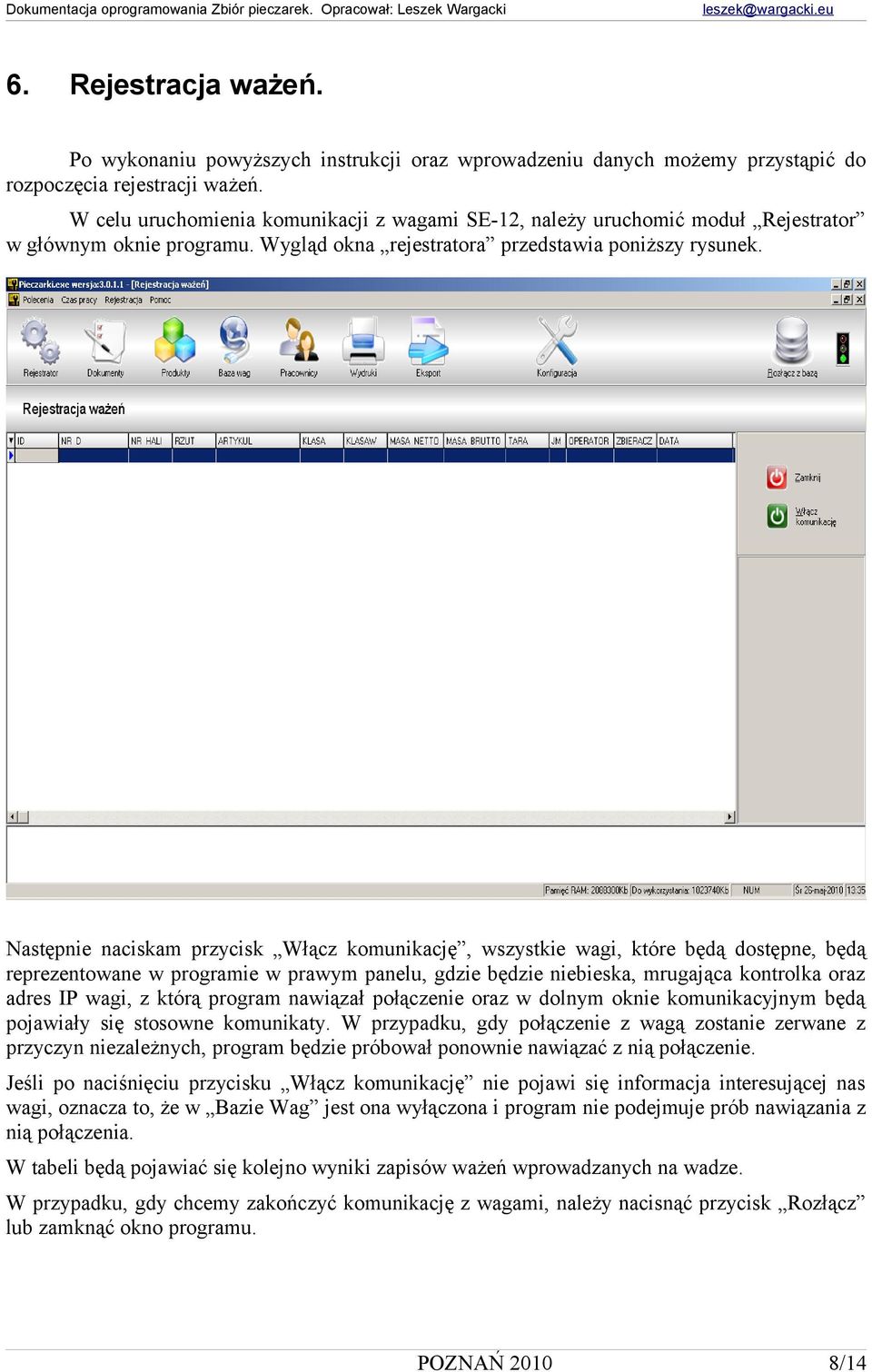

8 6. Rejestracja ważeń. Po wykonaniu powyższych instrukcji oraz wprowadzeniu danych możemy przystąpić do rozpoczęcia rejestracji ważeń. W celu uruchomienia komunikacji z wagami SE-12, należy uruchomić moduł Rejestrator w głównym oknie programu. Wygląd okna rejestratora przedstawia poniższy rysunek. Następnie naciskam przycisk Włącz komunikację, wszystkie wagi, które będą dostępne, będą reprezentowane w programie w prawym panelu, gdzie będzie niebieska, mrugająca kontrolka oraz adres IP wagi, z którą program nawiązał połączenie oraz w dolnym oknie komunikacyjnym będą pojawiały się stosowne komunikaty. W przypadku, gdy połączenie z wagą zostanie zerwane z przyczyn niezależnych, program będzie próbował ponownie nawiązać z nią połączenie. Jeśli po naciśnięciu przycisku Włącz komunikację nie pojawi się informacja interesującej nas wagi, oznacza to, że w Bazie Wag jest ona wyłączona i program nie podejmuje prób nawiązania z nią połączenia. W tabeli będą pojawiać się kolejno wyniki zapisów ważeń wprowadzanych na wadze. W przypadku, gdy chcemy zakończyć komunikację z wagami, należy nacisnąć przycisk Rozłącz lub zamknąć okno programu. POZNAŃ /14

9 7. Wydruki. W tym module możemy uzyskać różnego typu informacje statystyczne dotyczące zbioru pieczarek, m.in. takie jak: wyniki zbiorów w dowolnym okresie czasowym, wyniki zbiorów dotyczących konkretnej wybranej hali, zbiór wg pracownika (rozliczenie akordowe), porównanie wyników zbiorów w poszczególnych rzutach. POZNAŃ /14

10 8. Eksport danych. W programie Zbiór pieczarek dane można wyeksportować do pliku wymiany *.csv. Dane te można później pobrać np. do arkusza kalkulacyjnego w celu głębszej analizy wyników ważeń. Można również bezpośrednio wyeksportować wybrane zestawienie do MS Excel (jeśli jest zainstalowany, na tym samym komputerze) Okno eksportu przedstawiam poniższy rysunek. Dane te można przefiltrować, znając składnie języka zapytań SQL. W tym celu wybieramy przycisk Filtruj dane i wpisujemy odpowiednie zapytanie w edytorze. W Ustawienia tabeli możemy określić jakie kolumny mają być przedstawiane i zapisywane do pliku. Dane możemy wyeksportować ze wszystkich tabel znajdujących się w bazie. Lista Tabel: 1. Wagi tabela zawierająca dane dotyczące parametrów wag. 2. Grupa tabela zawierająca dane dotyczące parametrów grup produktów. 3. Produkty - tabela zawierająca dane dotyczące parametrów produktów 4. Operatorzy - tabela zawierająca dane dotyczące operatorów wag. 5. Kontrolerzy - tabela zawierająca dane dotyczące kontrolerów. 6. Ważenia tabela zawierająca dane naważeń z wag. Uwaga! Ze względu na dużą ilość danych znajdujących się w tej tabeli, nie zaleca się POZNAŃ /14

11 eksportu bezpośredniego. POZNAŃ /14

12 9. Konserwacja. W przypadku, gdy program pracuje i dojdzie do zaniku zasilania komputera, mogą ulec uszkodzeniu pliki bazy. W celu naprawienia nieprawidłowości uruchamiamy: Menu -> Polecenia ->Konserwacja. Okno tego modułu przedstawia rysunek poniżej: Na liście ukażą nam się wszystkie tabele danych z naszej bazy. Należy kolejno zaznaczać tabele i wykonywać polecenia Sprawdź i Napraw, odpowiednie komunikaty dotyczące powodzenia wykonywanych poleceń, będą pojawiały w prawym oknie. POZNAŃ /14

13 10. Rejestracja programu. Program Zbiór pieczarek jest po instalacji domyślnie w trybie DEMO. Oznacza to, że działa on z ograniczeniem czasowym do 30 dni. W przypadku, gdy zakupimy program należy go zarejestrować, aby uzyskać PEŁNĄ WERSJĘ programu bez ograniczenia czasowego. W tym celu możemy napisać wiadomość na adres lub zadzwonić na numer tel. (0-61) , i podać nazwę użytkownika i Kod rejestracyjny. Informację o kodzie rejestracyjnym znajdziemy uruchamiając Menu->Rejestracja. Po zweryfikowaniu Państwa danych otrzymają Państwo Numer seryjny, który należy wpisać w polu Numer seryjny. Jeśli numer seryjny jest poprawny program poinformuje, że od tej chwili pracuje w trybie PEŁNA WERSJA. POZNAŃ /14

14 10. Licencja programu Zbiór pieczarek Licencja uprawnia do korzystania z oprogramowania Zbiór pieczarek w konfiguracji: DEMO program z ograniczeniem czasowym swojego działania do 30 dni. WERSJA PEŁNA bez ograniczeń czasowych i funkcjonalnych, dostępna po zarejestrowaniu programu. NUMER SERYJNY : Uwaga. Należy dokładnie zapoznać się z treścią niniejszej Umowy Licencyjnej, zwanej dalej Licencją, która stanowi prawnie wiążącą umowę zawartą pomiędzy osobą fizyczną lub prawną, zwaną dalej Użytkownikiem i Leszkiem Wargackim zwanym dalej Autorem. Licencja określa zasady użytkowania oprogramowania, wiążące Autora i Użytkownika. Oprogramowanie chronione jest polskim i międzynarodowym prawem autorskim i o ochronie praw własności intelektualnej. 1. Przedmiotem niniejszej Licencji jest użytkowanie oprogramowania "Rejestrator v.46" zwanego dalej Programem. 2. Autor jest wyłącznym właścicielem Programu, w tym praw autorskich do Programu. 3. Autor przekazuje kopię Programu Użytkownikowi do jego wyłącznego użytku. Użytkownik ma prawo do korzystania z Programu zgodnie z jego przeznaczeniem na sprzęcie komputerowym. 4. Program może być używany tylko na jednym stanowisku komputerowym (jeden komputer). 5. Użytkownikowi nie wolno wynajmować, wydzierżawiać ani wypożyczać Programu, jego kopii lub numeru seryjnego osobom trzecim. 6. Zabroniona jest dekompilacja, dezasemblacja oraz jakakolwiek inna modyfikacja Programu, a także wykorzystanie Programu lub jego części w innym oprogramowaniu. Niedozwolone jest również wykorzystanie Programu do tworzeniapublikacji i opracowań bez odrębnej zgody Autora. 7. Autor nie ponosi żadnej odpowiedzialności za powstałe szkody, które mogłyby nastąpić na skutek stosowania Programu, w tym również utratę informacji i straty pieniężne wynikłe z użytkowania lub niemożności użytkowania Programu. 8. Autor nie ponosi żadnej odpowiedzialności wobec niezgodnego z prawem korzystania z Programu. 9. W przypadku naruszenia postanowień Licencji, Autor ma prawo rozwiązać niniejszą umowę oraz dochodzić swoich roszczeń z tytułu tego naruszenia. 10. Użytkowanie niniejszego programu przez UŻYTKOWNIKA jest jednoznaczne zaakceptowanie w/w warunków. podpis POZNAŃ /14
