Transkrypt

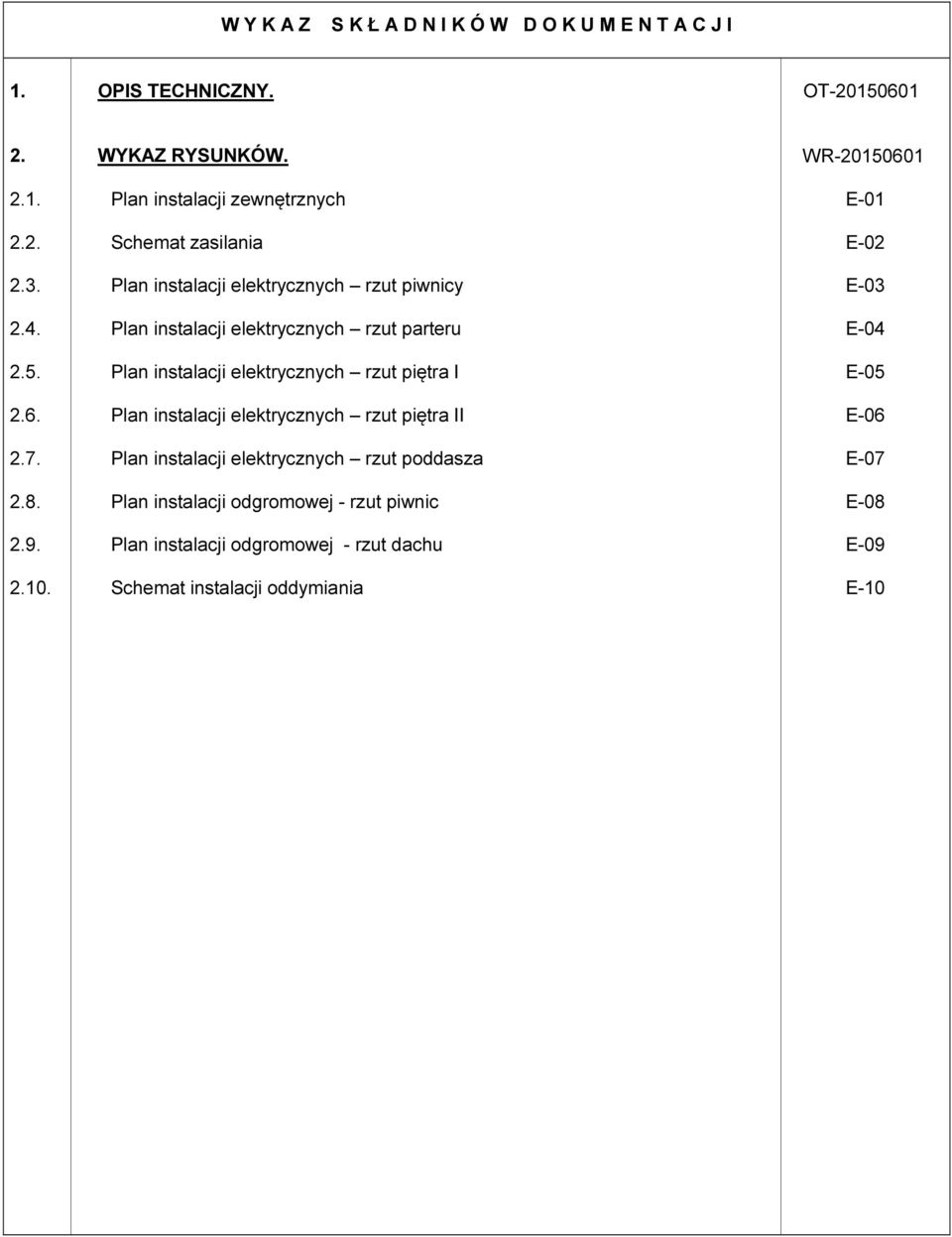

1 W Y K A Z S K Ł A D N I K Ó W D O K U M E N T A C J I 1. OPIS TECHNICZNY. OT WYKAZ RYSUNKÓW. Plan instalacji zewnętrznych Schemat zasilania Plan instalacji elektrycznych rzut piwnicy Plan instalacji elektrycznych rzut parteru Plan instalacji elektrycznych rzut piętra I Plan instalacji elektrycznych rzut piętra II Plan instalacji elektrycznych rzut poddasza Plan instalacji odgromowej - rzut piwnic Plan instalacji odgromowej - rzut dachu Schemat instalacji oddymiania WR E-01 E-02 E-03 E-04 E-05 E-06 E-07 E-08 E-09 E-10

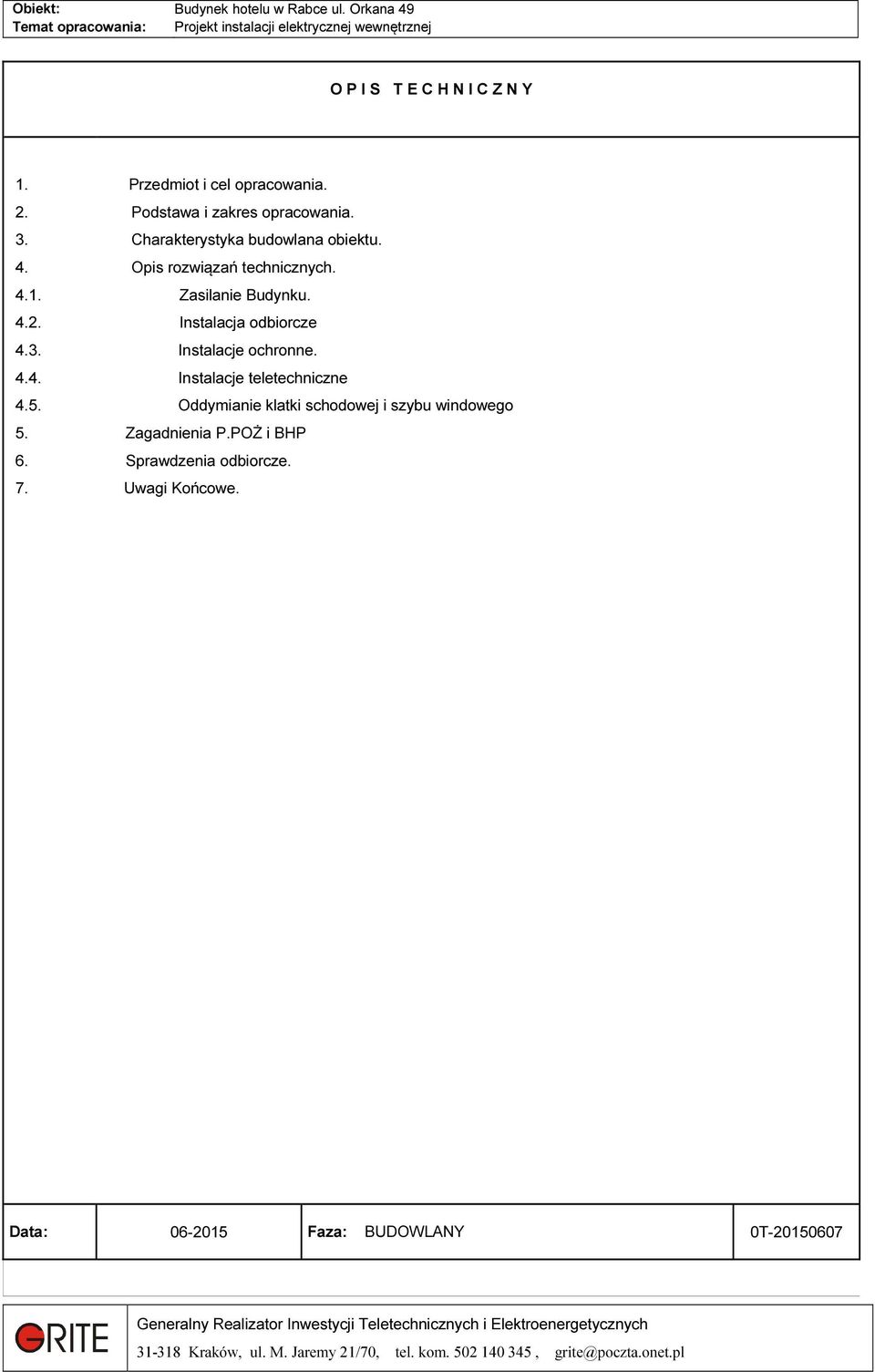

2 O P I S T E C H N I C Z N Y Przedmiot i cel opracowania. Podstawa i zakres opracowania. Charakterystyka budowlana obiektu. Opis rozwiązań technicznych. Zasilanie Budynku. Instalacja odbiorcze Instalacje ochronne. Instalacje teletechniczne Oddymianie klatki schodowej i szybu windowego Zagadnienia P.POŻ i BHP Sprawdzenia odbiorcze. Uwagi Końcowe. Data: Faza: BUDOWLANY 0T

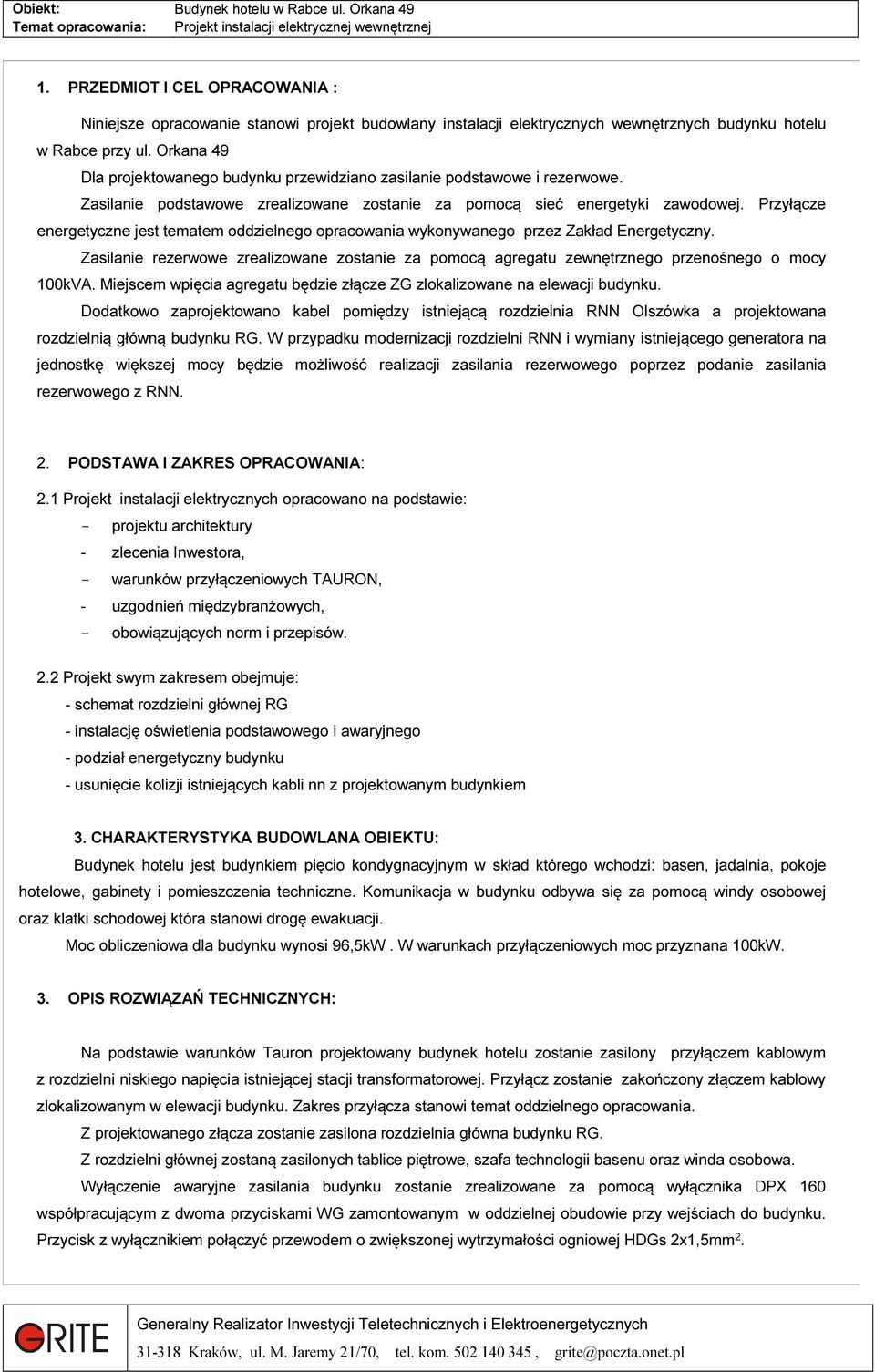

3 1. PRZEDMIOT I CEL OPRACOWANIA : Niniejsze opracowanie stanowi projekt budowlany instalacji elektrycznych wewnętrznych budynku hotelu w Rabce przy ul. Orkana 49 Dla projektowanego budynku przewidziano zasilanie podstawowe i rezerwowe. Zasilanie podstawowe zrealizowane zostanie za pomocą sieć energetyki zawodowej. Przyłącze energetyczne jest tematem oddzielnego opracowania wykonywanego przez Zakład Energetyczny. Zasilanie rezerwowe zrealizowane zostanie za pomocą agregatu zewnętrznego przenośnego o mocy 100kVA. Miejscem wpięcia agregatu będzie złącze ZG zlokalizowane na elewacji budynku. Dodatkowo zaprojektowano kabel pomiędzy istniejącą rozdzielnia RNN Olszówka a projektowana rozdzielnią główną budynku RG. W przypadku modernizacji rozdzielni RNN i wymiany istniejącego generatora na jednostkę większej mocy będzie możliwość realizacji zasilania rezerwowego poprzez podanie zasilania rezerwowego z RNN. 2. PODSTAWA I ZAKRES OPRACOWANIA: 2.1 Projekt instalacji elektrycznych opracowano na podstawie: - projektu architektury - zlecenia Inwestora, - warunków przyłączeniowych TAURON, - uzgodnień międzybranżowych, - obowiązujących norm i przepisów. 2.2 Projekt swym zakresem obejmuje: - schemat rozdzielni głównej RG - instalację oświetlenia podstawowego i awaryjnego - podział energetyczny budynku - usunięcie kolizji istniejących kabli nn z projektowanym budynkiem 3. CHARAKTERYSTYKA BUDOWLANA OBIEKTU: Budynek hotelu jest budynkiem pięcio kondygnacyjnym w skład którego wchodzi: basen, jadalnia, pokoje hotelowe, gabinety i pomieszczenia techniczne. Komunikacja w budynku odbywa się za pomocą windy osobowej oraz klatki schodowej która stanowi drogę ewakuacji. Moc obliczeniowa dla budynku wynosi 96,5kW. W warunkach przyłączeniowych moc przyznana 100kW. 3. OPIS ROZWIĄZAŃ TECHNICZNYCH: Na podstawie warunków Tauron projektowany budynek hotelu zostanie zasilony przyłączem kablowym z rozdzielni niskiego napięcia istniejącej stacji transformatorowej. Przyłącz zostanie zakończony złączem kablowy zlokalizowanym w elewacji budynku. Zakres przyłącza stanowi temat oddzielnego opracowania. Z projektowanego złącza zostanie zasilona rozdzielnia główna budynku RG. Z rozdzielni głównej zostaną zasilonych tablice piętrowe, szafa technologii basenu oraz winda osobowa. Wyłączenie awaryjne zasilania budynku zostanie zrealizowane za pomocą wyłącznika DPX 160 współpracującym z dwoma przyciskami WG zamontowanym w oddzielnej obudowie przy wejściach do budynku. Przycisk z wyłącznikiem połączyć przewodem o zwiększonej wytrzymałości ogniowej HDGs 2x1,5mm 2.

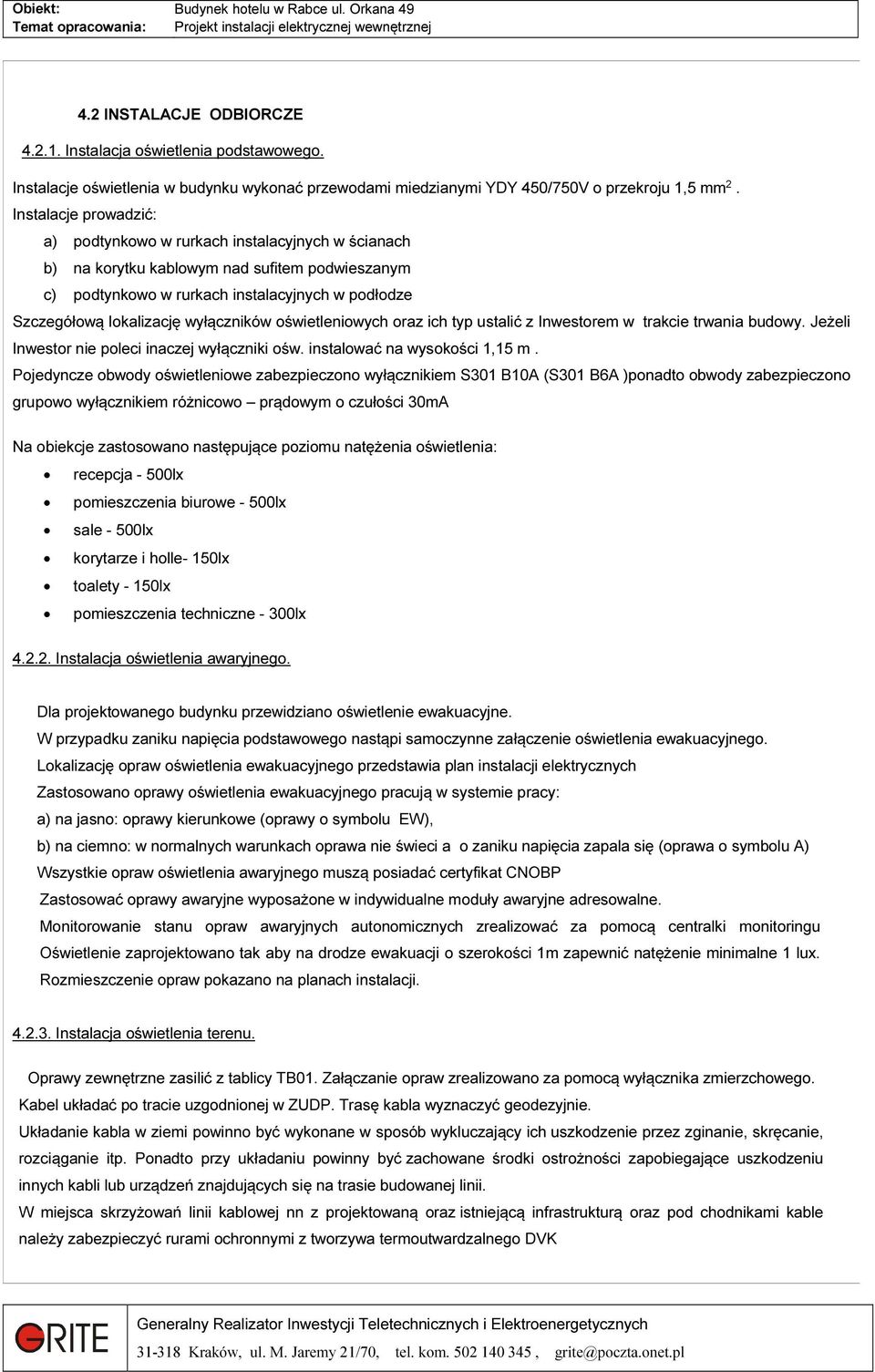

4 4.2 INSTALACJE ODBIORCZE Instalacja oświetlenia podstawowego. Instalacje oświetlenia w budynku wykonać przewodami miedzianymi YDY 450/750V o przekroju 1,5 mm 2. Instalacje prowadzić: a) podtynkowo w rurkach instalacyjnych w ścianach b) na korytku kablowym nad sufitem podwieszanym c) podtynkowo w rurkach instalacyjnych w podłodze Szczegółową lokalizację wyłączników oświetleniowych oraz ich typ ustalić z Inwestorem w trakcie trwania budowy. Jeżeli Inwestor nie poleci inaczej wyłączniki ośw. instalować na wysokości 1,15 m. Pojedyncze obwody oświetleniowe zabezpieczono wyłącznikiem S301 B10A (S301 B6A )ponadto obwody zabezpieczono grupowo wyłącznikiem różnicowo prądowym o czułości 30mA Na obiekcje zastosowano następujące poziomu natężenia oświetlenia: recepcja - 500lx pomieszczenia biurowe - 500lx sale - 500lx korytarze i holle- 150lx toalety - 150lx pomieszczenia techniczne - 300lx Instalacja oświetlenia awaryjnego. Dla projektowanego budynku przewidziano oświetlenie ewakuacyjne. W przypadku zaniku napięcia podstawowego nastąpi samoczynne załączenie oświetlenia ewakuacyjnego. Lokalizację opraw oświetlenia ewakuacyjnego przedstawia plan instalacji elektrycznych Zastosowano oprawy oświetlenia ewakuacyjnego pracują w systemie pracy: a) na jasno: oprawy kierunkowe (oprawy o symbolu EW), b) na ciemno: w normalnych warunkach oprawa nie świeci a o zaniku napięcia zapala się (oprawa o symbolu A) Wszystkie opraw oświetlenia awaryjnego muszą posiadać certyfikat CNOBP Zastosować oprawy awaryjne wyposażone w indywidualne moduły awaryjne adresowalne. Monitorowanie stanu opraw awaryjnych autonomicznych zrealizować za pomocą centralki monitoringu Oświetlenie zaprojektowano tak aby na drodze ewakuacji o szerokości 1m zapewnić natężenie minimalne 1 lux. Rozmieszczenie opraw pokazano na planach instalacji Instalacja oświetlenia terenu. Oprawy zewnętrzne zasilić z tablicy TB01. Załączanie opraw zrealizowano za pomocą wyłącznika zmierzchowego. Kabel układać po tracie uzgodnionej w ZUDP. Trasę kabla wyznaczyć geodezyjnie. Układanie kabla w ziemi powinno być wykonane w sposób wykluczający ich uszkodzenie przez zginanie, skręcanie, rozciąganie itp. Ponadto przy układaniu powinny być zachowane środki ostrożności zapobiegające uszkodzeniu innych kabli lub urządzeń znajdujących się na trasie budowanej linii. W miejsca skrzyżowań linii kablowej nn z projektowaną oraz istniejącą infrastrukturą oraz pod chodnikami kable należy zabezpieczyć rurami ochronnymi z tworzywa termoutwardzalnego DVK

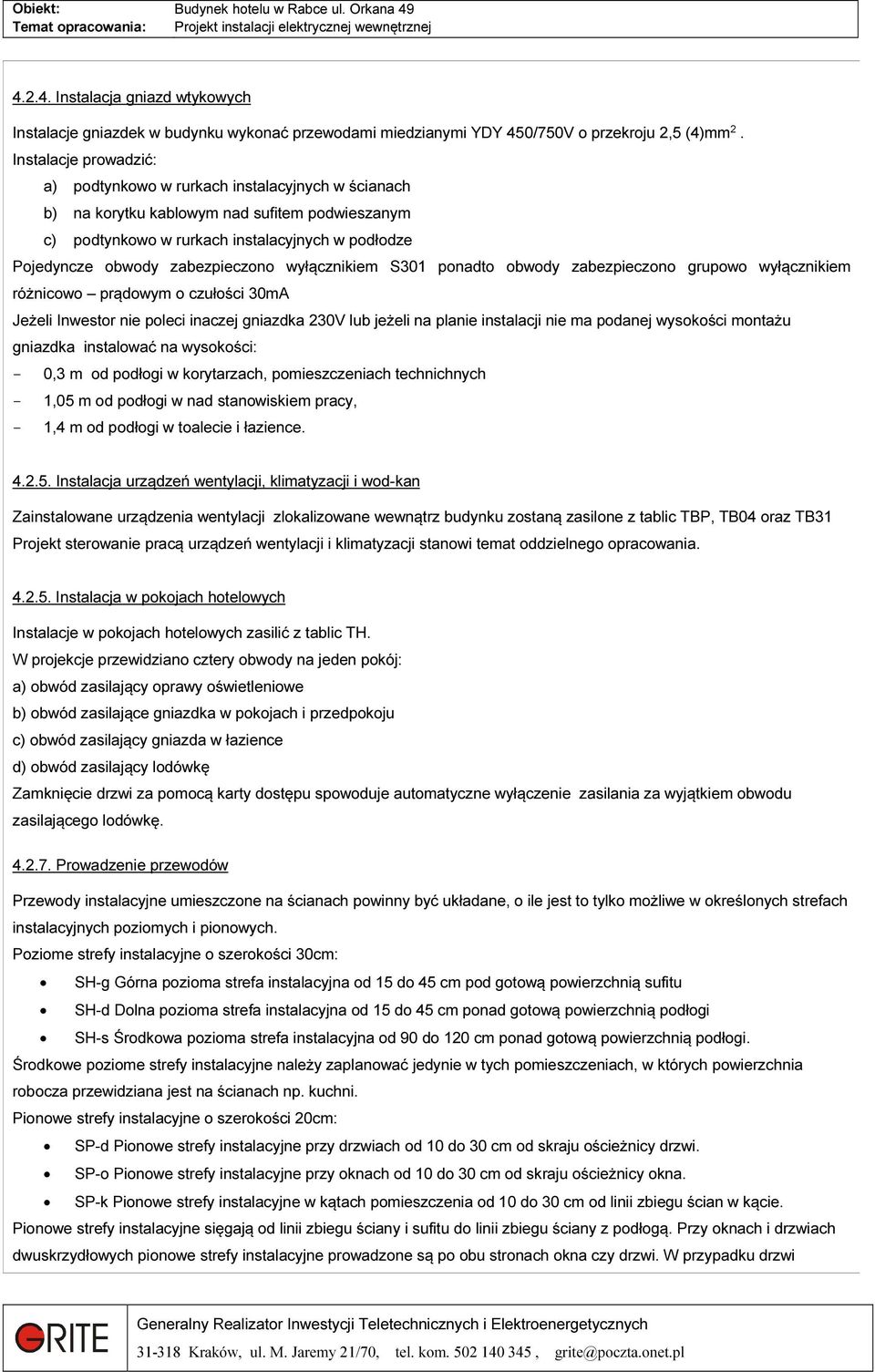

5 Instalacja gniazd wtykowych Instalacje gniazdek w budynku wykonać przewodami miedzianymi YDY 450/750V o przekroju 2,5 (4)mm 2. Instalacje prowadzić: a) podtynkowo w rurkach instalacyjnych w ścianach b) na korytku kablowym nad sufitem podwieszanym c) podtynkowo w rurkach instalacyjnych w podłodze Pojedyncze obwody zabezpieczono wyłącznikiem S301 ponadto obwody zabezpieczono grupowo wyłącznikiem różnicowo prądowym o czułości 30mA Jeżeli Inwestor nie poleci inaczej gniazdka 230V lub jeżeli na planie instalacji nie ma podanej wysokości montażu gniazdka instalować na wysokości: - 0,3 m od podłogi w korytarzach, pomieszczeniach technichnych - 1,05 m od podłogi w nad stanowiskiem pracy, - 1,4 m od podłogi w toalecie i łazience Instalacja urządzeń wentylacji, klimatyzacji i wod-kan Zainstalowane urządzenia wentylacji zlokalizowane wewnątrz budynku zostaną zasilone z tablic TBP, TB04 oraz TB31 Projekt sterowanie pracą urządzeń wentylacji i klimatyzacji stanowi temat oddzielnego opracowania Instalacja w pokojach hotelowych Instalacje w pokojach hotelowych zasilić z tablic TH. W projekcje przewidziano cztery obwody na jeden pokój: a) obwód zasilający oprawy oświetleniowe b) obwód zasilające gniazdka w pokojach i przedpokoju c) obwód zasilający gniazda w łazience d) obwód zasilający lodówkę Zamknięcie drzwi za pomocą karty dostępu spowoduje automatyczne wyłączenie zasilania za wyjątkiem obwodu zasilającego lodówkę Prowadzenie przewodów Przewody instalacyjne umieszczone na ścianach powinny być układane, o ile jest to tylko możliwe w określonych strefach instalacyjnych poziomych i pionowych. Poziome strefy instalacyjne o szerokości 30cm: SH-g Górna pozioma strefa instalacyjna od 15 do 45 cm pod gotową powierzchnią sufitu SH-d Dolna pozioma strefa instalacyjna od 15 do 45 cm ponad gotową powierzchnią podłogi SH-s Środkowa pozioma strefa instalacyjna od 90 do 120 cm ponad gotową powierzchnią podłogi. Środkowe poziome strefy instalacyjne należy zaplanować jedynie w tych pomieszczeniach, w których powierzchnia robocza przewidziana jest na ścianach np. kuchni. Pionowe strefy instalacyjne o szerokości 20cm: SP-d Pionowe strefy instalacyjne przy drzwiach od 10 do 30 cm od skraju ościeżnicy drzwi. SP-o Pionowe strefy instalacyjne przy oknach od 10 do 30 cm od skraju ościeżnicy okna. SP-k Pionowe strefy instalacyjne w kątach pomieszczenia od 10 do 30 cm od linii zbiegu ścian w kącie. Pionowe strefy instalacyjne sięgają od linii zbiegu ściany i sufitu do linii zbiegu ściany z podłogą. Przy oknach i drzwiach dwuskrzydłowych pionowe strefy instalacyjne prowadzone są po obu stronach okna czy drzwi. W przypadku drzwi

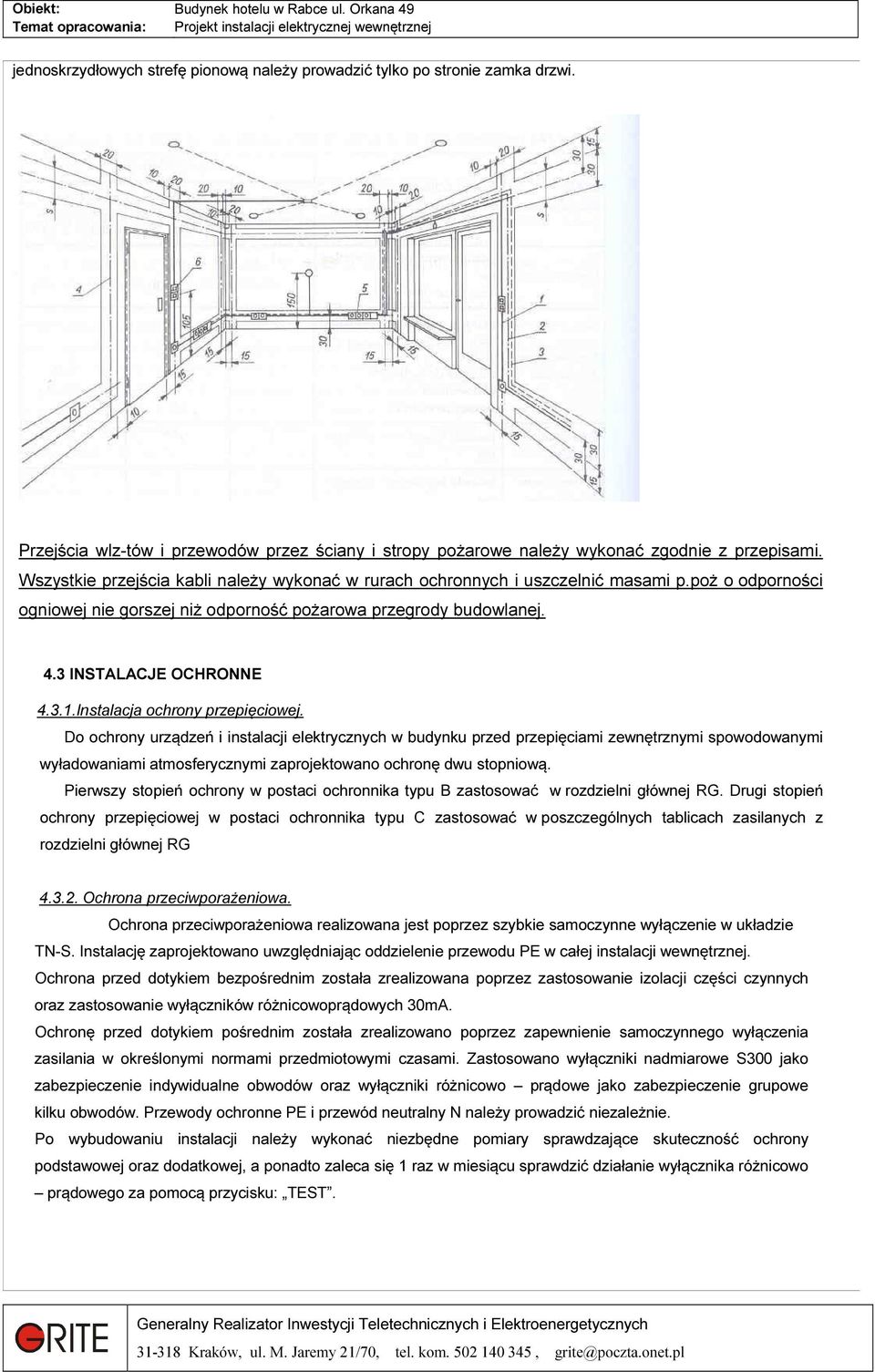

6 jednoskrzydłowych strefę pionową należy prowadzić tylko po stronie zamka drzwi. Przejścia wlz-tów i przewodów przez ściany i stropy pożarowe należy wykonać zgodnie z przepisami. Wszystkie przejścia kabli należy wykonać w rurach ochronnych i uszczelnić masami p.poż o odporności ogniowej nie gorszej niż odporność pożarowa przegrody budowlanej. 4.3 INSTALACJE OCHRONNE Instalacja ochrony przepięciowej. Do ochrony urządzeń i instalacji elektrycznych w budynku przed przepięciami zewnętrznymi spowodowanymi wyładowaniami atmosferycznymi zaprojektowano ochronę dwu stopniową. Pierwszy stopień ochrony w postaci ochronnika typu B zastosować w rozdzielni głównej RG. Drugi stopień ochrony przepięciowej w postaci ochronnika typu C zastosować w poszczególnych tablicach zasilanych z rozdzielni głównej RG Ochrona przeciwporażeniowa. Ochrona przeciwporażeniowa realizowana jest poprzez szybkie samoczynne wyłączenie w układzie TN-S. Instalację zaprojektowano uwzględniając oddzielenie przewodu PE w całej instalacji wewnętrznej. Ochrona przed dotykiem bezpośrednim została zrealizowana poprzez zastosowanie izolacji części czynnych oraz zastosowanie wyłączników różnicowoprądowych 30mA. Ochronę przed dotykiem pośrednim została zrealizowano poprzez zapewnienie samoczynnego wyłączenia zasilania w określonymi normami przedmiotowymi czasami. Zastosowano wyłączniki nadmiarowe S300 jako zabezpieczenie indywidualne obwodów oraz wyłączniki różnicowo prądowe jako zabezpieczenie grupowe kilku obwodów. Przewody ochronne PE i przewód neutralny N należy prowadzić niezależnie. Po wybudowaniu instalacji należy wykonać niezbędne pomiary sprawdzające skuteczność ochrony podstawowej oraz dodatkowej, a ponadto zaleca się 1 raz w miesiącu sprawdzić działanie wyłącznika różnicowo prądowego za pomocą przycisku: TEST.

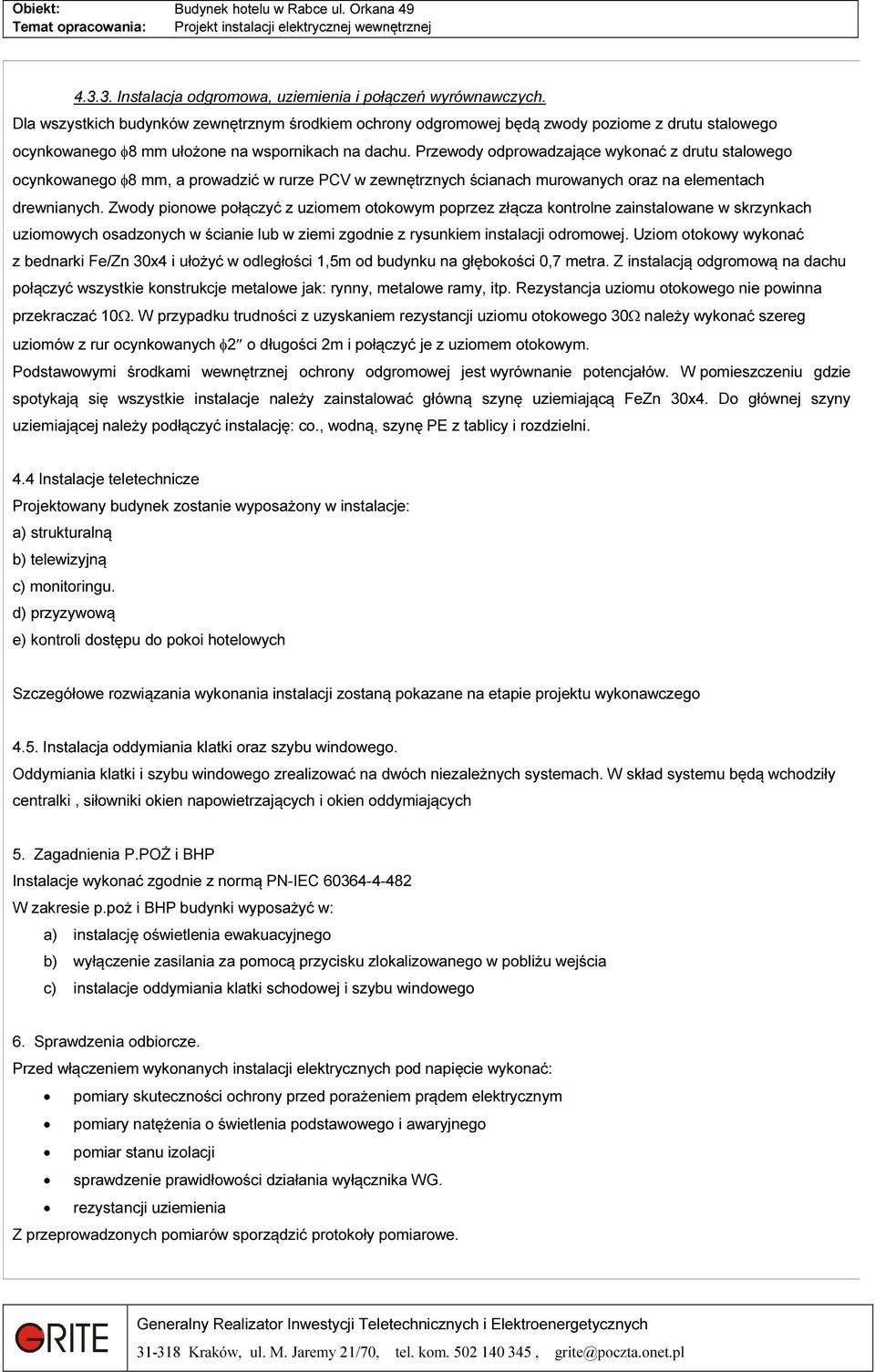

7 Instalacja odgromowa, uziemienia i połączeń wyrównawczych. Dla wszystkich budynków zewnętrznym środkiem ochrony odgromowej będą zwody poziome z drutu stalowego ocynkowanego φ8 mm ułożone na wspornikach na dachu. Przewody odprowadzające wykonać z drutu stalowego ocynkowanego φ8 mm, a prowadzić w rurze PCV w zewnętrznych ścianach murowanych oraz na elementach drewnianych. Zwody pionowe połączyć z uziomem otokowym poprzez złącza kontrolne zainstalowane w skrzynkach uziomowych osadzonych w ścianie lub w ziemi zgodnie z rysunkiem instalacji odromowej. Uziom otokowy wykonać z bednarki Fe/Zn 30x4 i ułożyć w odległości 1,5m od budynku na głębokości 0,7 metra. Z instalacją odgromową na dachu połączyć wszystkie konstrukcje metalowe jak: rynny, metalowe ramy, itp. Rezystancja uziomu otokowego nie powinna przekraczać 10Ω. W przypadku trudności z uzyskaniem rezystancji uziomu otokowego 30Ω należy wykonać szereg uziomów z rur ocynkowanych φ2 o długości 2m i połączyć je z uziomem otokowym. Podstawowymi środkami wewnętrznej ochrony odgromowej jest wyrównanie potencjałów. W pomieszczeniu gdzie spotykają się wszystkie instalacje należy zainstalować główną szynę uziemiającą FeZn 30x4. Do głównej szyny uziemiającej należy podłączyć instalację: co., wodną, szynę PE z tablicy i rozdzielni. 4.4 Instalacje teletechnicze Projektowany budynek zostanie wyposażony w instalacje: a) strukturalną b) telewizyjną c) monitoringu. d) przyzywową e) kontroli dostępu do pokoi hotelowych Szczegółowe rozwiązania wykonania instalacji zostaną pokazane na etapie projektu wykonawczego 4.5. Instalacja oddymiania klatki oraz szybu windowego. Oddymiania klatki i szybu windowego zrealizować na dwóch niezależnych systemach. W skład systemu będą wchodziły centralki, siłowniki okien napowietrzających i okien oddymiających 5. Zagadnienia P.POŻ i BHP Instalacje wykonać zgodnie z normą PN-IEC W zakresie p.poż i BHP budynki wyposażyć w: a) instalację oświetlenia ewakuacyjnego b) wyłączenie zasilania za pomocą przycisku zlokalizowanego w pobliżu wejścia c) instalacje oddymiania klatki schodowej i szybu windowego 6. Sprawdzenia odbiorcze. Przed włączeniem wykonanych instalacji elektrycznych pod napięcie wykonać: pomiary skuteczności ochrony przed porażeniem prądem elektrycznym pomiary natężenia o świetlenia podstawowego i awaryjnego pomiar stanu izolacji sprawdzenie prawidłowości działania wyłącznika WG. rezystancji uziemienia Z przeprowadzonych pomiarów sporządzić protokoły pomiarowe.

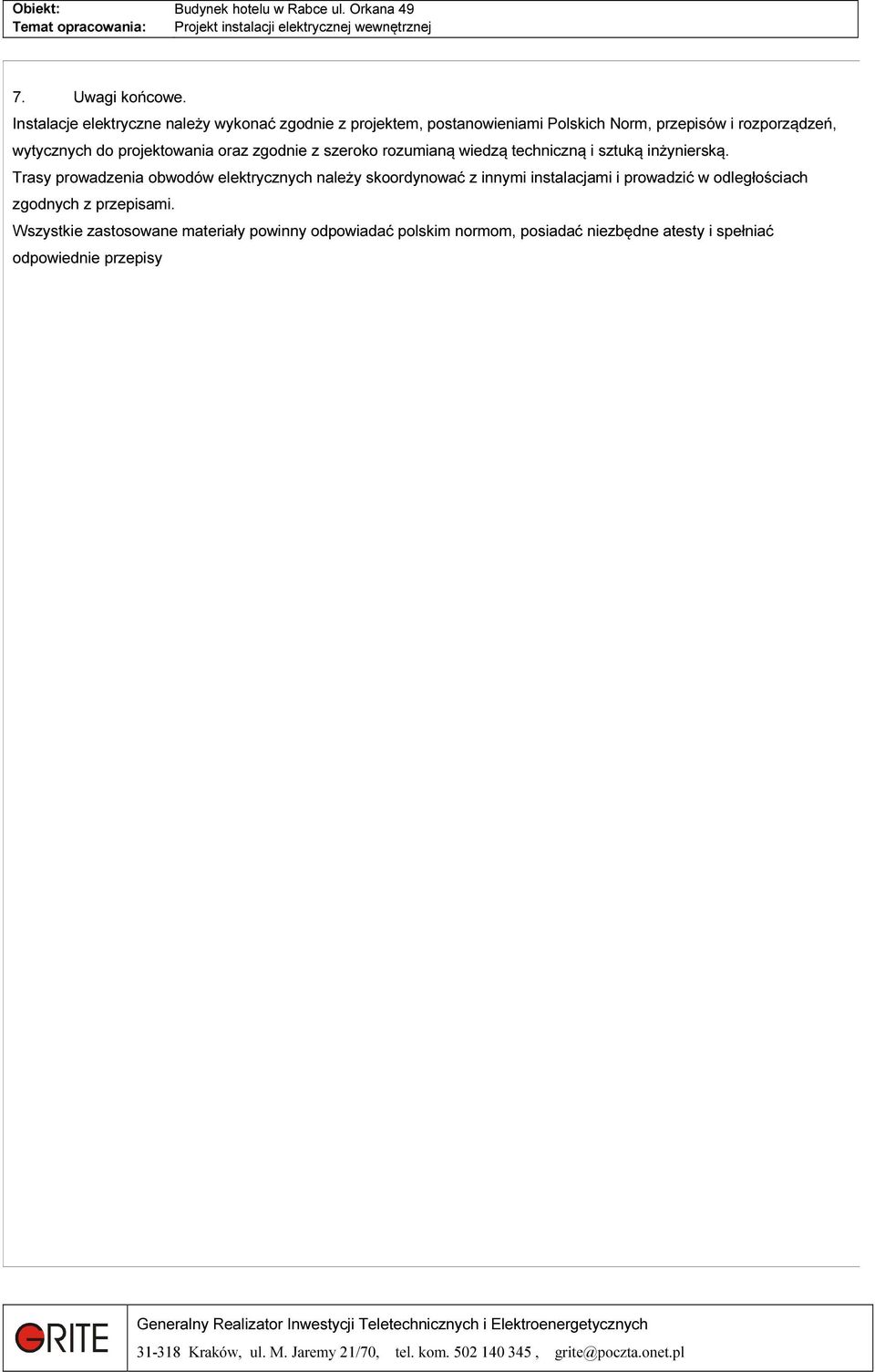

8 7. Uwagi końcowe. Instalacje elektryczne należy wykonać zgodnie z projektem, postanowieniami Polskich Norm, przepisów i rozporządzeń, wytycznych do projektowania oraz zgodnie z szeroko rozumianą wiedzą techniczną i sztuką inżynierską. Trasy prowadzenia obwodów elektrycznych należy skoordynować z innymi instalacjami i prowadzić w odległościach zgodnych z przepisami. Wszystkie zastosowane materiały powinny odpowiadać polskim normom, posiadać niezbędne atesty i spełniać odpowiednie przepisy

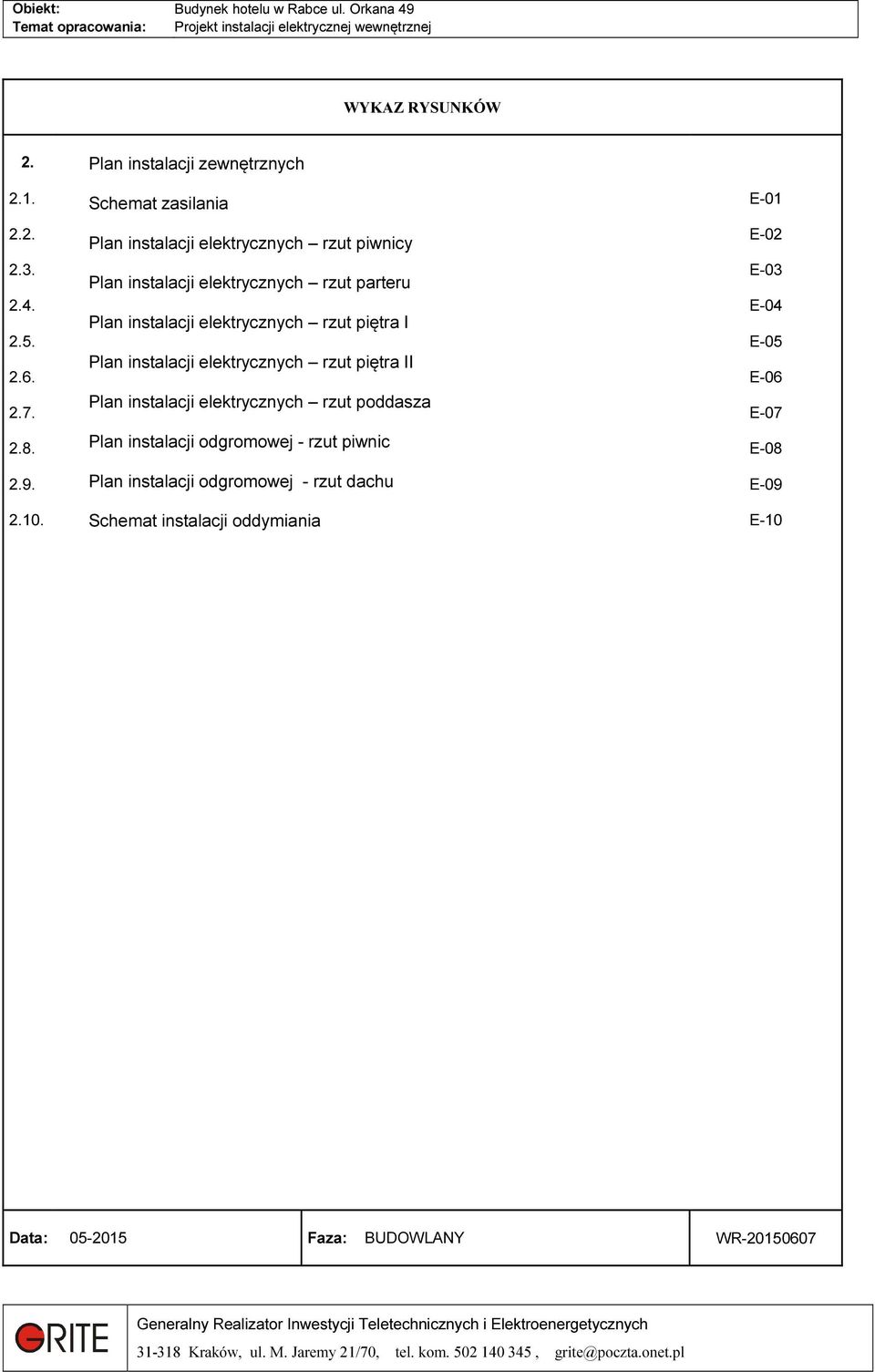

9 WYKAZ RYSUNKÓW Plan instalacji zewnętrznych Schemat zasilania Plan instalacji elektrycznych rzut piwnicy Plan instalacji elektrycznych rzut parteru Plan instalacji elektrycznych rzut piętra I Plan instalacji elektrycznych rzut piętra II Plan instalacji elektrycznych rzut poddasza Plan instalacji odgromowej - rzut piwnic Plan instalacji odgromowej - rzut dachu Schemat instalacji oddymiania E-01 E-02 E-03 E-04 E-05 E-06 E-07 E-08 E-09 E-10 Data: Faza: BUDOWLANY WR
