1 PROJEKT BUDOWLANY ROZBUDOWY BUDYNKU PORADNI O KLATKĘ SCHODOWĄ Z WINDĄ DLA OSÓB NIEPEŁNOSPRAWNYCH ORAZ JEGO NADBUDOWY ZE ZMIANĄ GEOMETRII DACHU INSTALACJE ELEKTRYCZNE Inwestor: Powiatowa Poradnia Psychologiczno-Pedagogiczna ul. Majowa 17/ Otwock Adres obiektu: dz. nr ew. 55/4 obr. 3 ul. Majowa 17/ Otwock Na podstawie ustawy z dnia 7 lipca 1994 r. Prawo budowlane (jednolity tekst z 2010 r. Dz. U. Nr 243. Poz z późniejszymi zmianami), zgodnie z art. 20 ust. 4 tej ustawy oświadczam, iż niniejszy projekt został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. IMIĘ I NAZWISKO - NR UPRAWNIEŃ PODPIS AUTORZY OPRACOWANIA Otwock 2 czerwca 2014 r.

2 Projekt zawiera: 1. Wstęp 1.1. Przedmiot opracowania 1.2. Podstawa opracowania 1.3. Zakres opracowania 2. Opis techniczny 2.1. Instalacja elektryczna 2.2. Instalacja odgromowa 2.3. Uwagi końcowe 3. Rysunki 3.1. Instalacja elektryczna 3.2. Schemat tablicy bezpiecznikowej 3.3. Instalacja odgromowa

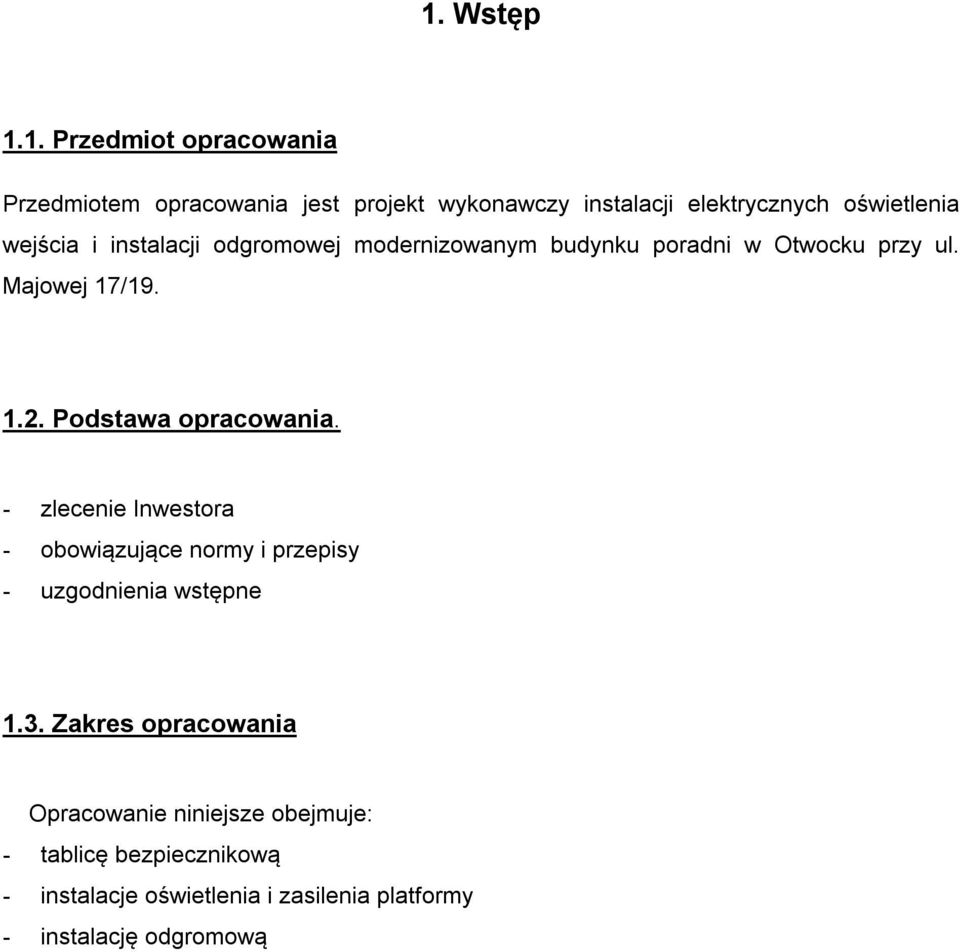

3 1. Wstęp 1.1. Przedmiot opracowania Przedmiotem opracowania jest projekt wykonawczy instalacji elektrycznych oświetlenia wejścia i instalacji odgromowej modernizowanym budynku poradni w Otwocku przy ul. Majowej 17/ Podstawa opracowania. - zlecenie Inwestora - obowiązujące normy i przepisy - uzgodnienia wstępne 1.3. Zakres opracowania Opracowanie niniejsze obejmuje: - tablicę bezpiecznikową - instalacje oświetlenia i zasilenia platformy - instalację odgromową

4 2. Opis techniczny 2.1. Instalacja elektryczna. W zakres wykonanej instalacji elektrycznej będzie wchodziło: - wykonanie oświetlenia wejścia dla niepełnosprawnych - zasilenie platformy dla niepełnosprawnych - zainstalowanie dodatkowych aparatów w tablicy bezpiecznikowej Z tablicy bezpiecznikowej TB, zlokalizowanej na korytarzu w piwnicy budynku należy wyprowadzić jeden obwód oświetleniowy (1-fazowy) i jeden obwód zasilający platformę (3- fazowy). Zasilenie oświetlenia wykonać przewodem YDYp3x1,5 mm 2 a zasilenie platformy przewodem YDY5x2,5 mm 2. W budynku przewody prowadzić pod tynkiem a na zewnątrz budynku w rurach izolacyjnych typu RL pod warstwą styropianu. Zastosować oprawy oświetleniowe typu LED 13W, IP44. W tablicy bezpiecznikowej TB należy zainstalować dodatkowy wyłącznik różnicowoprądowy 0,03A/3F/25A oraz wyłączniki nadmiarowe S301B10 dla obwodu oświetleniowego oraz S303C10 dla obwodu platformy Instalacja odgromowa. W związku z remontem dachu i elewacji budynku istniejącą instalację odgromową należy zdemontować a na jej miejsce wykonać nową. Zwody pionowe i poziome wykonać z drutu FeZn Ø 8 mm. Zwody poziome należy mocować do dachu przy pomocy uchwytów tzw. gąsiorowych i wsporczych. Wszystkie zwody należy połączyć ze sobą przy pomocy złącz krzyżowych śrubowych. Przewody odprowadzające wykonać z drutu FeZn Ø 8 mm. Należy je umieścić w rurze izolacyjnej dla instalacji odgromowej pod styropianem. Trzeba zapewnić dostęp do złącza kontrolnego, umieszczając je w puszcze izolacyjnej, na wysokości około 1 m od powierzchni gruntu. Wszystkie przewody odprowadzające należy połączyć z uziomem otokowym. Uziom otokowy wykonać z płaskownika FeZn 25x4 mm ułożonego wokół budynku na głębokości 0,6 m od poziomu gruntu i w odległości 1 m od ściany budynku. Łączenia płaskowników i drutów w ziemi wykonać jako spawane lub skręcane i zabezpieczyć je przed korozją lakierem asfaltowym.

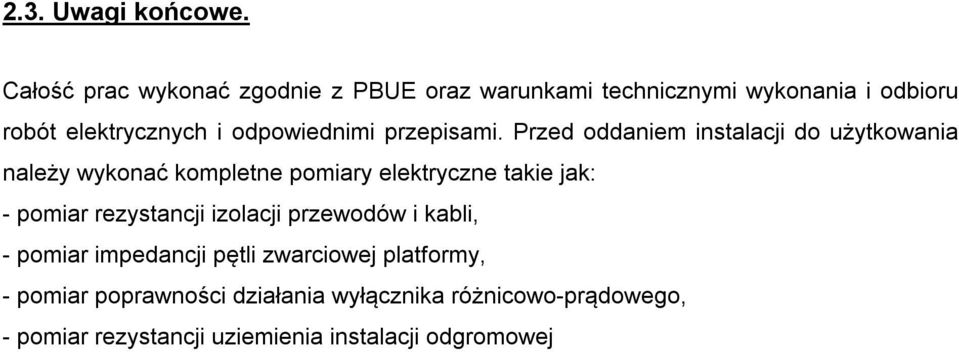

5 2.3. Uwagi końcowe. Całość prac wykonać zgodnie z PBUE oraz warunkami technicznymi wykonania i odbioru robót elektrycznych i odpowiednimi przepisami. Przed oddaniem instalacji do użytkowania należy wykonać kompletne pomiary elektryczne takie jak: - pomiar rezystancji izolacji przewodów i kabli, - pomiar impedancji pętli zwarciowej platformy, - pomiar poprawności działania wyłącznika różnicowo-prądowego, - pomiar rezystancji uziemienia instalacji odgromowej
