2 Zawartość opracowania 1.Opis techniczny. 2.Część graficzna : rys.nr 1 Plan instalacji elektrycznych i akp 1 : 100 rys.nr 2 Schemat blokowy zasilania i akp rys.nr 3 Schemat tablicy TK Opis techniczny Przedmiotem opracowania jest instalacja elektryczna i akp kotłowni gazowej w budynku Szkoły Podstawowej w Sobolowie. 1.Zasilanie. Zasilanie tablicy TK kotłowni odbywać się będzie z tablicy rozdzielczej TO piwnic. W tym celu w tablicy TO naleŝy zamontować rozłącznik bezpiecznikowy STI 3P 25 i z niego wyprowadzić linię YDY 5x2,5 układaną w korytku K30 n.t. Linię zasilającą wprowadzić do projektowanej tablicy TK usytuowanej w pomieszczeniu kotłowni w miejscu pokazanym na rys.nr 1. Kabelek zasilający tablicę w pomieszczeniu kotłowni ułoŝyć w projektowanym korytku pcv K Instalacje. Przed przystąpieniem do montaŝu projektowanych instalacji kotłowni naleŝy zdemontować istniejące instalacje przewodowe,oprawy oświetleniowe,osprzęt, siłową wraz ze skrzynkami bezpiecznikowymi. Po wykonaniu robót budowlanych w pomieszczeniu kotłowni / tynki, cokół,wymiana instalacji wod-kan,malowanie/ oraz montaŝu technologicznych urządzeń kotłowni,moŝna przystąpić do montaŝu instalacji elektrycznych. Oprzewodowanie wykonać w listwach korytkowych pcv kabelkami typu YDY,OMY oraz LCYek. Listę przewodów zasilania,sterowania i pomiarów pokazano na rys. 2. Instalacje oświetlenia wnętrz wykonać przewodami YDY 3x1,5,obwody gniazd wtykowych 1-fazowych wykonać przewodami YDY 3x1,5 a gniazda siłowego przewodem YDY 5x1,5.

Zasilanie tablicy TK kotłowni odbywać się będzie z tablicy rozdzielczej TO piwnic.

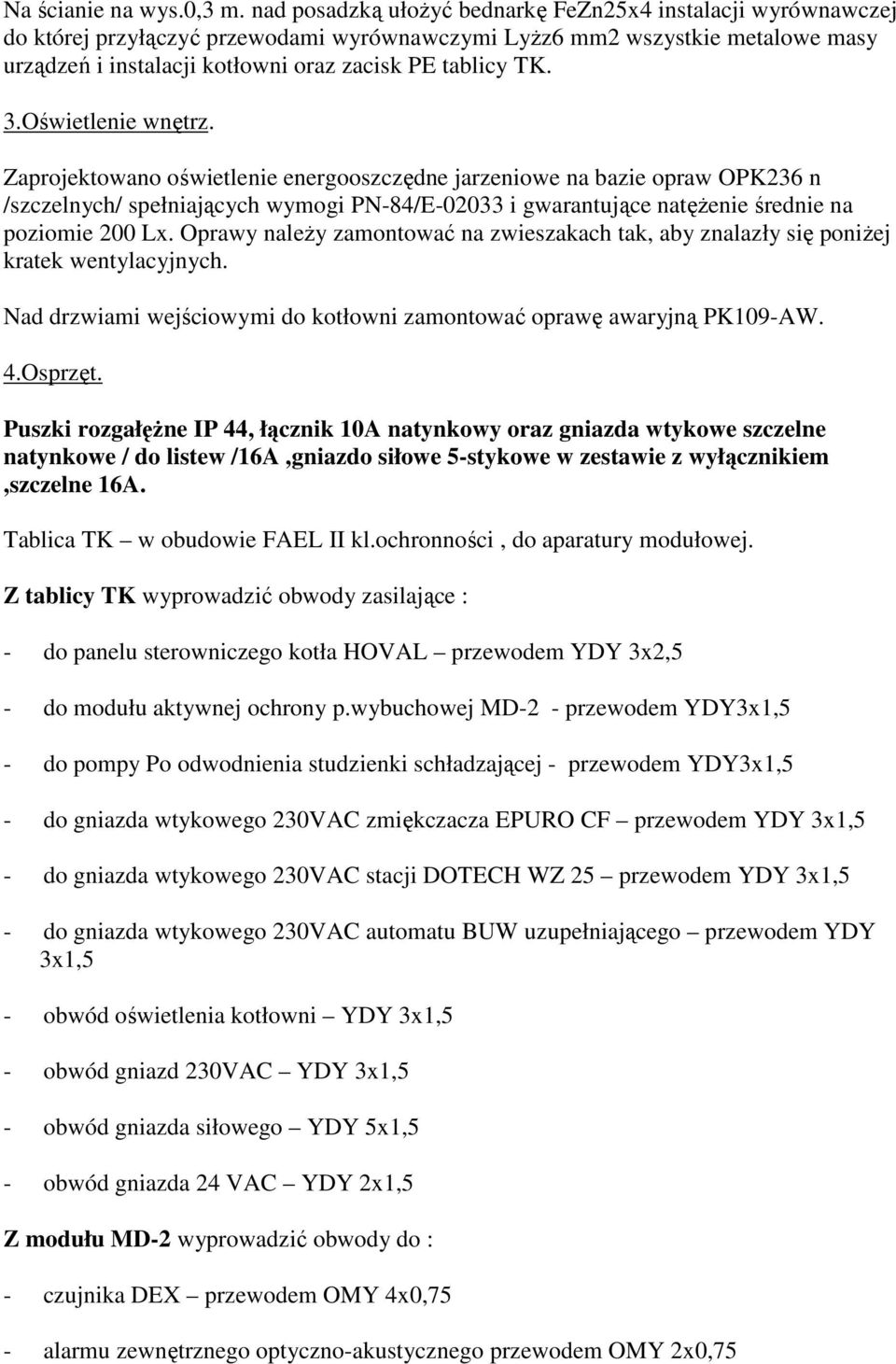

3 Na ścianie na wys.0,3 m. nad posadzką ułoŝyć bednarkę FeZn25x4 instalacji wyrównawczej do której przyłączyć przewodami wyrównawczymi LyŜz6 mm2 wszystkie metalowe masy urządzeń i instalacji kotłowni oraz zacisk PE tablicy TK. 3.Oświetlenie wnętrz. Zaprojektowano oświetlenie energooszczędne jarzeniowe na bazie opraw OPK236 n /szczelnych/ spełniających wymogi PN-84/E i gwarantujące natęŝenie średnie na poziomie 200 Lx. Oprawy naleŝy zamontować na zwieszakach tak, aby znalazły się poniŝej kratek wentylacyjnych. Nad drzwiami wejściowymi do kotłowni zamontować oprawę awaryjną PK109-AW. 4.Osprzęt. Puszki rozgałęŝne IP 44, łącznik 10A natynkowy oraz gniazda wtykowe szczelne natynkowe / do listew /16A,gniazdo siłowe 5-stykowe w zestawie z wyłącznikiem,szczelne 16A. Tablica TK w obudowie FAEL II kl.ochronności, do aparatury modułowej. Z tablicy TK wyprowadzić obwody zasilające : - do panelu sterowniczego kotła HOVAL przewodem YDY 3x2,5 - do modułu aktywnej ochrony p.wybuchowej MD-2 - przewodem YDY3x1,5 - do pompy Po odwodnienia studzienki schładzającej - przewodem YDY3x1,5 - do gniazda wtykowego 230VAC zmiękczacza EPURO CF przewodem YDY 3x1,5 - do gniazda wtykowego 230VAC stacji DOTECH WZ 25 przewodem YDY 3x1,5 - do gniazda wtykowego 230VAC automatu BUW uzupełniającego przewodem YDY 3x1,5 - obwód oświetlenia kotłowni YDY 3x1,5 - obwód gniazd 230VAC YDY 3x1,5 - obwód gniazda siłowego YDY 5x1,5 - obwód gniazda 24 VAC YDY 2x1,5 Z modułu MD-2 wyprowadzić obwody do : - czujnika DEX przewodem OMY 4x0,75 - alarmu zewnętrznego optyczno-akustycznego przewodem OMY 2x0,75

3.Oświetlenie wnętrz. Zaprojektowano oświetlenie energooszczędne jarzeniowe na bazie opraw OPK236 n /szczelnych/ spełniających wymogi PN-84/E-02033 i gwarantujące natęŝenie średnie na poziomie 200 Lx.

4 - zaworu zatrzaskowego ZB-40 przewodem YDY 3x1,5 Ze sterownika kotła HOVAL wyprowadzić obwody do: - czujnika temperatury zewnętrznej Tz przewodem LCYek2x0,5 - czujnika temperatury wody grzewczej Tco przewodem LCYek 2x0,5 - czujnika temperatury spalin przewodem LCYek 2x0,5 - ogranicznika poziomu wody SYR przewodem OMY 2x0,75 5.Sterowanie. Sterowanie i automatyka kotłowni oparta jest na sterowniku kotła HOVAL który zapewnia regulowaną pracę kotła w funkcji temperatury zewnętrznej. Zapewnia teŝ moŝliwość programowania dobowego obniŝania temperatury w obiegu. Automatyka kotłowni pozwala na bezobsługową pracę kotłowni. W kotłowni zamontowany jest układ aktywnej ochrony przeciwwybuchowej, odcinający automatycznie dopływ gazu do kotłowni w przypadku wykrycia ulatniania się gazu w pomieszczeniu kotłowni. Odcięcie gazu poprzedza sygnalizacja optyczno-akustyczna na zewnętrznej ścianie budynku obok skrzyni zaworu zatrzaskowego gazowego. 6.Ochrona przepięciowa. Projektuje się ochronę II stopnia ochronnikami przepięciowymi typu STM 3P+N zamontowanymi w tablicy kotłowni TK. 7.Ochrona dodatkowa. Ochrona dodatkowa zapewniona jest poprzez szybkie wyłączenie napięcia wyłącznikiem róŝnicowo-prądowym FI-25/30 ma. Ponadto zastosowano połączenia wyrównawcze miejscowe.

Sterowanie i automatyka kotłowni oparta jest na sterowniku kotła HOVAL który zapewnia regulowaną pracę kotła w funkcji temperatury zewnętrznej.
