1 Uniwersytet Przyrodniczy w Lublinie Geodezyjne Pomiary Szczegółowe Ćwiczenie 2: EWMapa edycja działek (punktów i połączeń) 2012 Kamil Nieścioruk 1. W katalogu, w którym umieściliśmy dane do bazy podłączonej w części B ćwiczenia 1 tworzymy podkatalog moje_dzialki. 2. Uruchamiamy program EWMapa bez otwierania bazy. 3. W konfiguracji baz (menu Baza > Konfiguracja baz) wybieramy bazę z ćwiczenia 1 i dodajemy drugą dodatkową bazę, jako katalog z danymi wskazując katalog utworzony w punkcie Wczytajmy bazę, odpowiadając twierdząco na ewentualne pytania programu (utworzenie plików konfiguracyjnych, akceptacja formatu numerów). 5. Włączmy widoczność działek zachodniego obrębu (zawierającego teren budynku UP) oraz widoczność naszej warstwy działek. 6. Ustawmy nasze działki jako bazę aktywną do edycji. 7. Włączmy następujące przyborniki (menu kontekstowe na belce narzędziowej programu): Operacje na punktach, Operacje na działkach, Edycja połączeń. 8. W przyborniku Operacji na punktach włączmy pierwsze cztery narzędzia wyświetlania punktów oraz ich numerów. 1

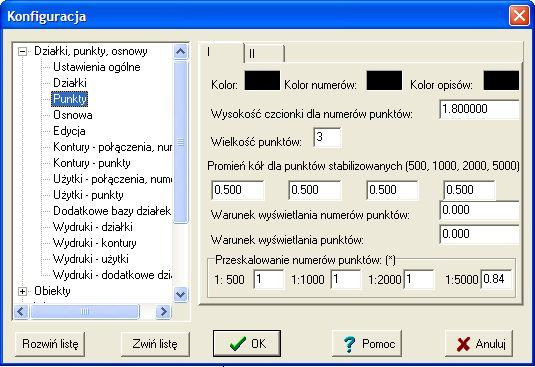

9. Jeżeli punkty są słabo widoczne, możemy zmienić ich kolor i wielkość ich symboli w konfiguracji programu (menu Baza > Konfiguracja, pozycja Działki, punkty, osnowy > Punkty). 10.

2 9. Jeżeli punkty są słabo widoczne, możemy zmienić ich kolor i wielkość ich symboli w konfiguracji programu (menu Baza > Konfiguracja, pozycja Działki, punkty, osnowy > Punkty). 10. W przyborniku Operacji na działkach włączmy dwa pierwsze narzędzia wyświetlania połączeń oraz numeracji. 11. Powiększmy mapę do okolic punktu (NW część bazy, punkt można znaleźć m.in. przez Przeglądarkę w menu Punkt > Przeglądanie punktów aktywnej bazy, ale musi być włączona ta baza, w której punkt się znajduje). 12. Wybierzmy narzędzie Dodaj nowy punkt we wskazanym miejscu (przybornik Operacje na punktach). Będziemy chcieli wstawić punkt dublujący położenie punktu o podanym wyżej numerze, który pozwoli nam stworzyć działki przylegające do działek z obrębu sąsiedniego. 13. Ustawiając kursor (po wybraniu narzędzia ma on formę krzyżujących się linii) w pobliżu punktu i kliknijmy prawym przyciskiem myszy. Pojawi się okno Zatrzask, które umożliwia wstawianie obiektów z dociąganiem (snapowaniem) do już istniejących elementów. Jest to narzędzie szczególnie przydatne przy rysowaniu, gwarantujące zachowanie poprawnej topologii (zamknięcie działek, połączenie linii, ciągłość treści rysunku itd.). Na tym etapie interesują nas trzy pierwsze narzędzia w oknie: Wstaw, Zatrzask warunkowy i Zatrzask bezwarunkowy. Wstaw wstawia obiekt (w tym przypadku punkt) dokładnie tam, gdzie znajdował się kursor w momencie kliknięcia. Zatrzask warunkowy wstawia punkt w miejscu, w którym znajduje się kursor, chyba że w zasięgu zatrzasku znajdzie się obiekt, do którego można dociągnąć lokalizację nowego punktu. Zatrzask bezwarunkowy wsta- 2

3 wia punkt tylko wtedy, gdy jest możliwość dociągnięcia jego lokalizacji do obiektu już istniejącego. Potwierdzeniem dociągnięcia jest wysoki dźwięk, brak możliwości dociągnięcia sygnalizowane jest niskim, brzęczącym dźwiękiem. 14. Wybierzmy zatrzask bezwarunkowy i wstawmy punkt, podając numer Wstawiając kolejne punkty możemy wpisywać 10- i kazać programowi ustalić numer automatycznie. 15. Chcąc dodać punkt w miejscu już istniejącego, możemy to zrobić łatwiej, niż opisano to w p. 13. Zmieńmy narzędzie dodawania punktu w narzędzie kopiowania istniejącego punktu, klikając prawym przyciskiem na ikonie narzędzia (mały, czarny trójkąt w rogu świadczy o tym, że pod przyciskiem kryje się kilka narzędzi) i wybierając z listy Kopiuj wybrany punkt graniczny. 16. Teraz wstawmy kolejne punkty 10-2 i 10-3 w miejscu punktów i korzystając właśnie z możliwości kopiowania położenia punktów. Wstawiając zapoznajmy się (w oknie definiowania nowego punktu) z zawartością i opisami pola Cecha. 17. Zmniejszmy nieco skalę wyświetlanej mapy i wstawmy punkt trochę na zachód od nowoutworzonych, korzystając z narzędzia dodawania punktu we wskazanym miejscu. Punkt pojawi się, ale chcemy zmienić jego współrzędne. Możemy skorzystać z narzędzia Modyfikacji współrzędnych (strzałka) lub Modyfikacji parametrów. Pierwsze pozwala nam wskazać punkt i kliknąć na mapie w miejscu, w które ma być przeniesiony, drugie natomiast otwiera okno edycji punktu, w którym możemy zmodyfikować różne cechy, w tym współrzędne. Oczywiście poprawne współrzędne można też podać na etapie pierwszego wstawiania punktu. 18. Przesuńmy punkt 10-4 do współrzędnych X: i Y:

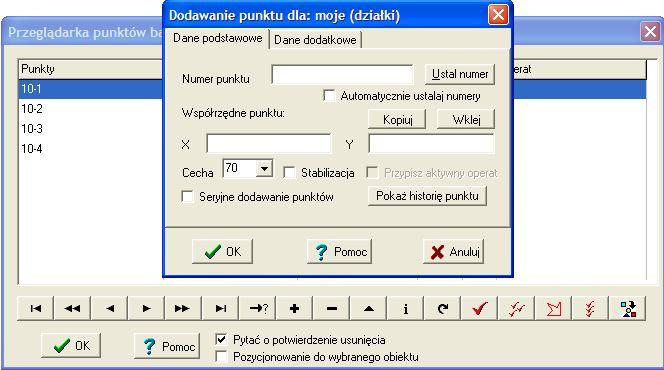

19. Otwórzmy Przeglądarkę punktów (menu Punkty > Przeglądanie punktów aktywnej bazy), kliknijmy Wstaw nowy element i wprowadźmy kolejne punkty o podanych niżej współrzędnych (możemy zaznaczyć Seryjne

4 19. Otwórzmy Przeglądarkę punktów (menu Punkty > Przeglądanie punktów aktywnej bazy), kliknijmy Wstaw nowy element i wprowadźmy kolejne punkty o podanych niżej współrzędnych (możemy zaznaczyć Seryjne dodawanie punktów, aby nie otwierać każdorazowo okna dodawania punktów oraz Automatycznie ustal numery, aby pole z numerem było od razu wypełniane). 10-5: , : , : , Kilka wstawionych punktów posłuży nam jako punkty graniczne nowych działek. Wejdźmy do trybu edycji działek (pierwsza ikonka przybornika), aktywując tym samym wszystkie narzędzia edycyjne. Aby rozpocząć edycję na danym obszarze, musimy zablokować działki (i punkty) do edycji. 21. Zablokujmy rejon położenia nowododanych punktów. 22. Korzystając z narzędzi edycji połączeń (ostatnia grupa w przyborniku, rycina powyżej), stwórzmy działki jak na rysunku (10.1, 10.2, 10.3, na razie bez numeracji). 23. Zakończenie edycji działek z zapisaniem zmian odbywa się z wykorzystaniem narzędzia Zamykania działek. Sprawdzana jest wtedy poprawność zbudowanej sieci. Zapis następuje, jeżeli nie wykryte zostaną błędy. W przeciwnym wy- 4

5 padku pojawi się stosowny komunikat i nastąpi konieczność wprowadzenia poprawek. 24. Spróbujmy zamknąć działki. Otrzymamy komunikat o błędzie z informacją, że jedno z połączeń nie jest elementem działki. Stało się tak, gdyż (choć działki są obiektami zamkniętymi) nie nadaliśmy działkom numeracji, dla programu pozostają zatem nadal tylko zamkniętymi obszarami, a nie działkami spełniającymi kryterium określone w bazie. 25. Wstawmy numery działek wg rysunku z p. 22, korzystając z narzędzi drugiej grupy w przyborniku. W trakcie wstawiania dostępna jest opcja modyfikacji justyfikacji tekstu. 26. Zamknijmy działki, potwierdzając zapis i kończąc edycję. 27. Poza trybem edycji modyfikować można punkty. Modyfikacja dotyczy położenia punktów (sprawdźmy to, przesuwając jeden z narożników utworzonej działki), ale nie możemy punktu usunąć, jeśli należy od do jakiejś działki (najpierw trzeba usunąć połączenia). 28. Wstawmy punkt 10-8 w miejscu punktu sąsiedniego obrębu i (już w trybie edycji, blokując odpowiedni obszar) połączmy nowy punkt z punktem 10-6 korzystając z narzędzia dodawania połączenia między punktami o podanych numerach. 29. Utwórzmy punkty na granicy z sąsiednim obrębem, powielając następujące punkty: , , do Wyłączmy widoczność działek obrębu Na nowym odcinku (między punktem 10-8 a 10-6) wstawmy 7 dodatkowych punktów, tak aby połączyć je z siedmioma wstawionymi w p. 29. Współrzędne mogą być dość dowolne, warunkiem jest tylko położenie punktu na już stworzonym odcinku. W tym celu skorzystamy z Zatrzasku (prawy klawisz przy wstawianiu punktu), wybierając w jego oknie opcję Zatrzask do linii. 32. Zauważmy, że wstawione punkty znajdują się graficznie na połączeniu punktów 10-6 i 10-8, ale samo połączenie nadal jest jednym odcinkiem, a nowe punkty do niego nie należą. Musimy zatem podzielić to połączenie na szereg mniejszych korzystając z narzędzia Podziel połączenie. Powodzenie operacji potwierdzane jest wysokim dźwiękiem, a efekt możemy sprawdzić próbując zmodyfikować połączenie. Jeżeli operacja nie powiodła się, to przyczyną jest 5

6 prawdopodobnie niezablokowanie punktów do edycji (zostały dodane po wstępnej blokadzie w p. 28) musimy poszerzyć obszar zablokowany. 33. Narysujmy komplet połączeń działek, nadajmy działkom kolejne numery (od północy) i zamknijmy bazę. Powinniśmy otrzymać obraz zbliżony do tego poniżej. 34. Po włączeniu sąsiedniego obrębu widać, że granica na południu jest niewłaściwa. Zostały luki oraz przecinające się granice. Te błędy nie zostały wychwycone podczas zamykania działek, dlatego że mają miejsce na styku dwu obrębów (byłyby wykryty np. przy scalaniu obrębów). Poprawmy granice modyfikując połączenia. Na SE od działki wstawmy nową działkę, natomiast lukę na S od działki włączmy do tejże działki
