1 DARMOWA PRZEGLĄDARKA MODELI IFC

2 BIM VISION. OPIS FUNKCJONALNOŚCI PROGRAMU. CZĘŚĆ II. Spis treści ZAKŁADKA OBIEKTY... 1 PASEK LOKALIZACJI CASE STUDY.... 9

3 ZAKŁADKA OBIEKTY Zakładka umożliwia prezentację i przeglądanie modelu. Model IFC składa się z elementów, które są obiektami 3D. Obiekt może być widoczny, przeźroczysty lub ukryty. Co więcej obiekt może być nieaktywny i wówczas jest niewidoczny. Domyślnie jednak wszystkie obiekty są aktywne. Można to jednak zmienić, korzystając z opcji zakładki Obiekty. Pokazuje wszystkie obiekty modelu. Dopasowuje widok do rozmiaru wszystkich obiektów. W przypadku modeli, w których odległość pomiędzy elementami jest większa niż 1km, pojawia się dodatkowa opcja Regeneruj geometrię. Z uwagi na ograniczenia kart graficznych niestety w takich przypadkach pojawiają się zaburzenia prezentacji elementów znajdujących się w znacznej odległości od punktu bazowego (który jest centrum projektu przy starcie). Kiedy będziemy mieli do czynienia z taką sytuacją, uaktywni się opcja Regeneruj geometrię, która pozwoli wygenerować nowy punkt bazowy dla danego widoku, zregeneruje grafikę a tym samym umożliwi prawidłową prezentację (bez zakłóceń). Opcja bardzo przydatna w projektach infrastrukturalnych.

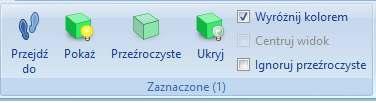

4 Dopasowuje widok do rozmiaru zaznaczonych elementów. Pokazuje zaznaczone obiekty jako przeźroczyste. Zmienia kolor zaznaczonych obiektów na zielony. Dopasowuje widok do zaznaczonych obiektów. Pokazuje zaznaczone obiekty. Pokazuje ilość zaznaczonych obiektów. Ukrywa zaznaczone obiekty. Elementy oznaczone jako przeźroczyste będą pomijane przy zaznaczaniu myszką. Przykład zastosowania polecenia Usuń pozorne krawędzie Pokazuje niezaznaczone obiekty. Ukrywa niezaznaczone obiekty. Trzymaj stan. Utrzymuje stan widoku obiektów niezaznaczonych. Pokazuje niezaznaczone obiektów jako przeźroczyste.

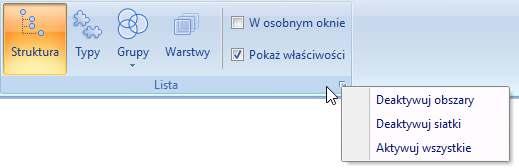

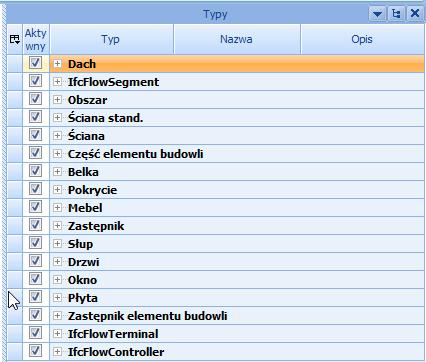

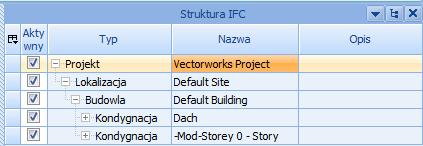

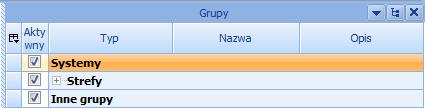

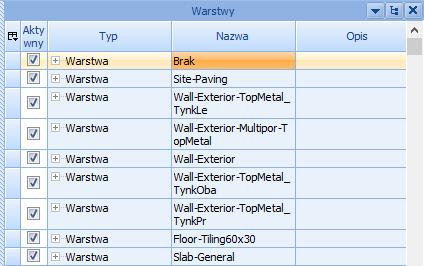

5 Opcja Trzymaj stan jest bardzo funkcjonalna kiedy wybieramy obiekty poprzez wskazanie ich na liście (np. Struktura IFC). Zaleca się wówczas skorzystanie również z opcji Centruj widok. Program umożliwia nam wyświetlenie listy wszystkich obiektów znajdujących się w modelu z podziałem na: Strukturę modelu, Typy obiektów, Grupy lub Warstwy. Ponowne kliknięcie w ikonę Struktura/Typ/Grupa/Warstwa ukryje listę obiektów. Wyświetla Strukturę IFC. Wyświetla grupy modelu. Wyświetla Strukturę / Typy / Grupy / Warstwy / w osobnym oknie. Pokazuje panel z właściwościami. Wyświetla podział na typy obiektów. Wyświetla warstwy modelu. Deaktywuj obszary. Deaktywuj siatki. Aktywuj wszystkie. Dla przykładu poniżej widok listy obiektów z podziałem na Strukturę modelu, Typy obiektów, Grupy lub Warstwy.

6 Opcje wyświetlania listy obiektów oraz panelu właściwości (na przykładach):

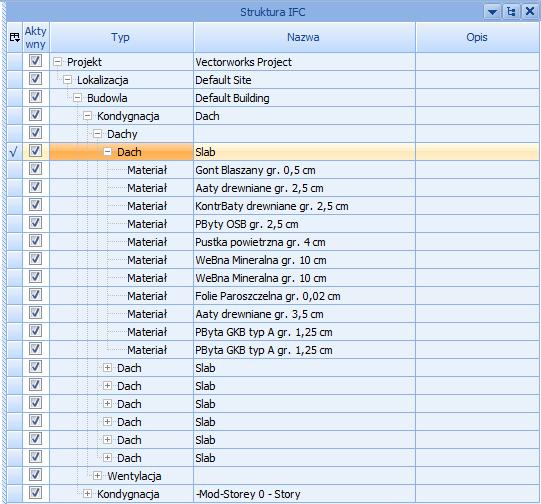

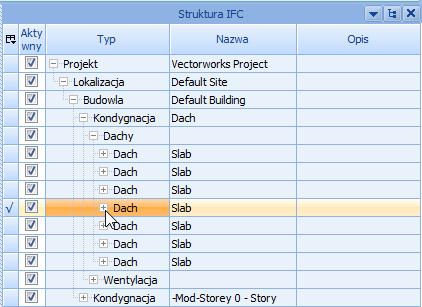

7 Operowanie modelem z poziomu listy obiektów. Obiekty w tym oknie są wyświetlane w strukturze drzewa. Po wybraniu elementu, wszystkie pod-elementy zostaną wybrane automatycznie. Schemat podziału/grupowania elementów może być zmieniony także z menu w prawym górnym rogu tego okna. Znajdują się tam również dodatkowe opcje, które mogą być przydatne podczas nawigacji w tym oknie. Elementy aktywne. Odhaczenie tego pola powoduje, że element jest nieaktywny, a tym samym nie widzimy go w widoku modelu. Kliknięcie przy wciśniętym klawiszu ALT powoduje aktywację tylko wskazanych elementów przy jednoczesnej dezaktywacji pozostałych elementów modelu. Element wybrany.

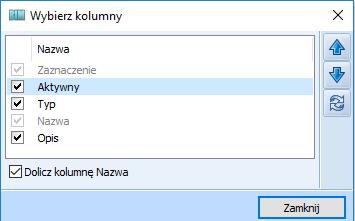

8 Umożliwia zmianę schematu grupowania elementów. Zamyka okno. Wymusza zmianę wysokości wiersza do jednej linii.

9 Poziom rozwinięcia drzewa może być również zmieniany z poziomu paska narzędzi szybkiego dostępu wstążki. Właściwości / Parametry dla danego obiektu pochodzą z pliku IFC i są wyświetlane w oknie właściwości wyłącznie dla wskazanego obiektu. Możemy kopiować wartości z wybranej komórki korzystając z polecenia CTRL+C.

10 PASEK LOKALIZACJI. Opcja ta pokazuje lokalizację wybranego elementu w strukturze projektu. Wyświetla ścieżkę do wybranego elementu, w oparciu o strukturę IFC. Możesz użyć paska do szybkiej nawigacji i zmiany wyboru. Lista rozwijana z poziomu paska lokalizacji jest tożsama z listą znajdującą się w oknie Struktura IFC Ścieżka lokalizacji (projekt / budowa / budynek / piętro / element etc. Aktualnie wybrany element jest podświetlony W tym miejscu możemy rozwinąć listę elementów i wybrać inny element (na tym samym poziomie) Z tego poziomu rozwijamy listę materiałową zdefiniowaną dla elementu.

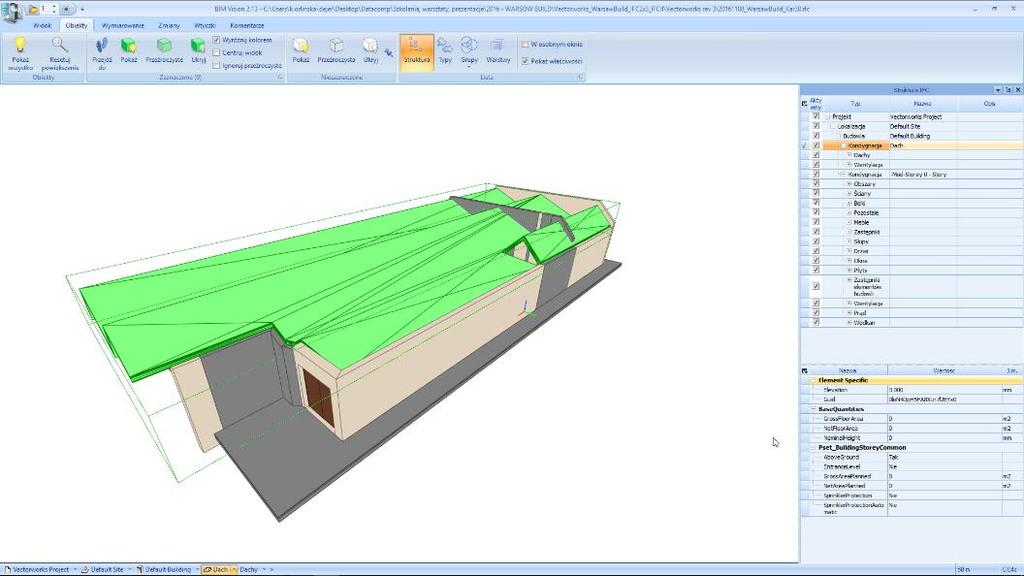

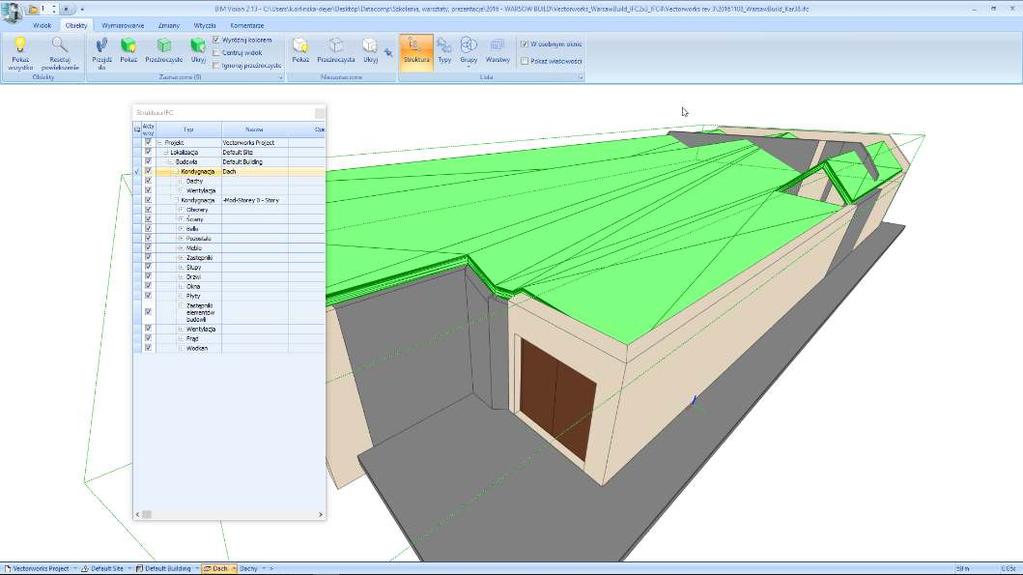

11 CASE STUDY. ZADANIE 1 Zaprezentuj widok zaprojektowanego rozkładu pomieszczeń i rozplanowanie / aranżację wnętrza. Krok 1 Menu główne -> Otwórz plik -> Wskaż plik Vectorworks_project (plik dołączony do zestawu ćwiczeń) Krok 2 OBIEKTY -> Lista -> Struktura -> Na strukturze wskazujemy Kondygnacja Dach

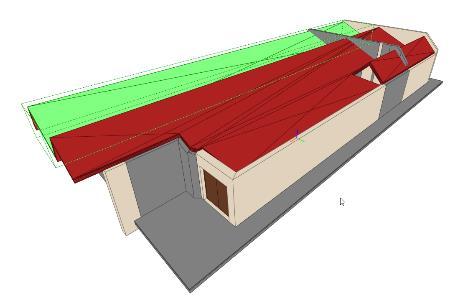

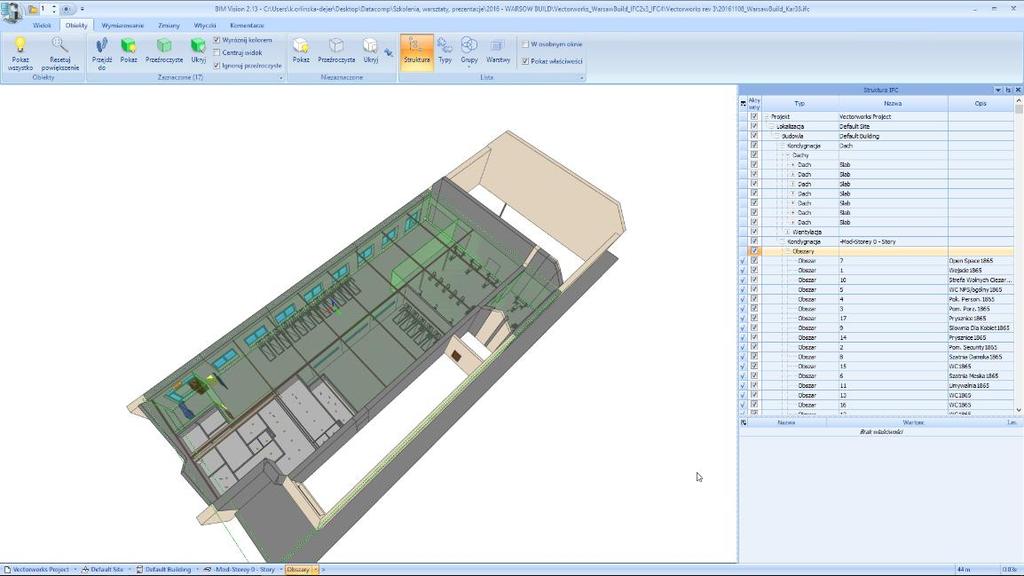

12 Krok 3 OBIEKTY -> Zaznaczone -> Ukryj Krok 4 Aby móc swobodnie wskazywać elementy znajdujące się pod ukrytymi elementami należy wybrać opcję Ignoruj przeźroczyste. Następnie wybieramy opcję Deaktywuj obszary.

13

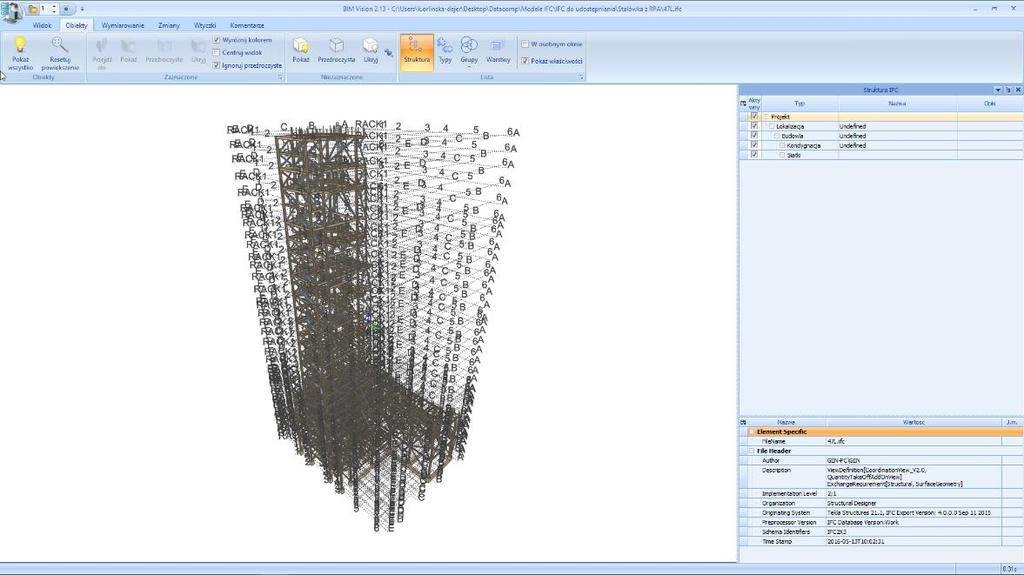

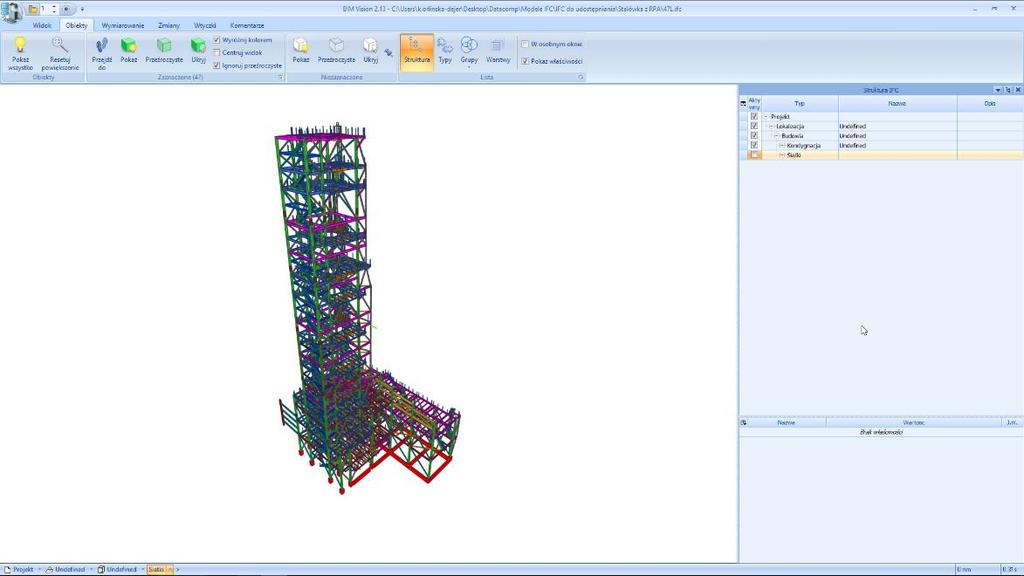

14 ZADANIE 2 Zaprezentuj widok bez osi. Krok 1 Menu główne -> Otwórz plik -> Wskaż plik 47L (plik dołączony do zestawu ćwiczeń) Krok 2 Widok siatek możemy wyłączyć na dwa sposoby. Pierwsza opcja to odznaczenie Siatek w oknie Struktura IFC

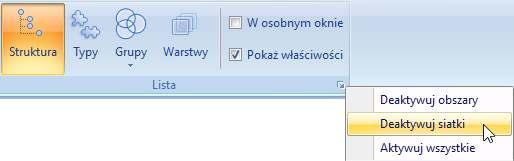

15 Druga z możliwości to wyłączenie siatek z poziomu paska poleceń: OBIEKTY -> Lista -> Deaktywuj siatki
