1 Spis treści 1. Podstawa opracowania Podstawy prawne Charakterystyka ogólna opracowania Przedmiot opracowania Zakres projektu Charakterystyka obiektu System Kontroli Dostępu Założenia dotyczące systemu Pomieszczenia objęte systemem SKD Opis systemu Konfiguracja systemu Zasilanie systemu Oświadczenia projektantów Zestawienie materiałów Spis rysunków Uprawnienia projektantów

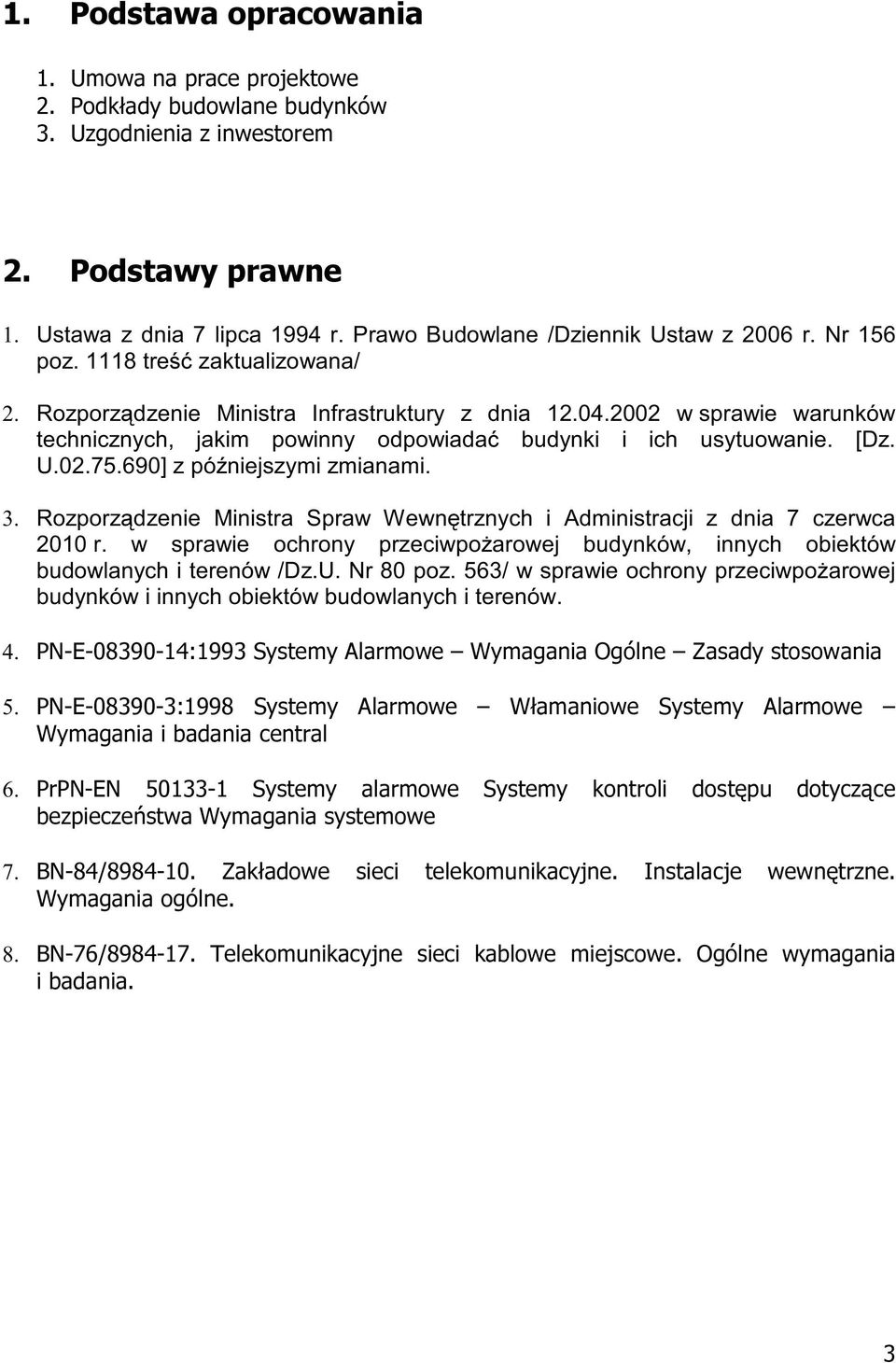

2 1. Podstawa opracowania 1. Umowa na prace projektowe 2. Podkłady budowlane budynków 3. Uzgodnienia z inwestorem 2. Podstawy prawne 1. Ustawa z dnia 7 lipca 1994 r. Prawo Budowlane /Dziennik Ustaw z 2006 r. Nr 156 poz treść zaktualizowana/ 2. Rozporządzenie Ministra Infrastruktury z dnia w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. [Dz. U ] z późniejszymi zmianami. 3. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów /Dz.U. Nr 80 poz. 563/ w sprawie ochrony przeciwpożarowej budynków i innych obiektów budowlanych i terenów. 4. PN-E :1993 Systemy Alarmowe Wymagania Ogólne Zasady stosowania 5. PN-E :1998 Systemy Alarmowe Włamaniowe Systemy Alarmowe Wymagania i badania central 6. PrPN-EN Systemy alarmowe Systemy kontroli dostępu dotyczące bezpieczeństwa Wymagania systemowe 7. BN-84/ Zakładowe sieci telekomunikacyjne. Instalacje wewnętrzne. Wymagania ogólne. 8. BN-76/ Telekomunikacyjne sieci kablowe miejscowe. Ogólne wymagania i badania. 3

3 3. Charakterystyka ogólna opracowania 3.1. Przedmiot opracowania Przedmiotem projektu jest elektroniczny system kontroli dostępu: remont z modernizacją pomieszczeń Oddziałów Ginekologicznych przy ul. Lubartowskiej 81. W zakres opracowania wchodzi: - dobór urządzeń, - plan rozmieszczenia urządzeń, - trasy kablowe - schematy połączeń 3.2. Zakres projektu Projekt obejmuje swym zakresem wykonanie systemu kontroli dostępu w budynku cz. B i C, opartego na instalacji domofonowej Charakterystyka obiektu Obiekt składa się z następujących części : piwnica niski parter wysoki parter piętra od I do IV Jest budynkiem szpitalnym. Jest połączony z istniejącymi budynkami szpitala. 4. System Kontroli Dostępu 4.1. Założenia dotyczące systemu W doborze systemu kierowano się następującymi założeniami: - Zgłoszenia przyjmowane przez personel - Szyfratory z klawiaturami numerycznymi - Indywidualne kody dostępu użytkowników - KD rozblokowywana przez SAP - Możliwość rozbudowy w dowolnym momencie 4

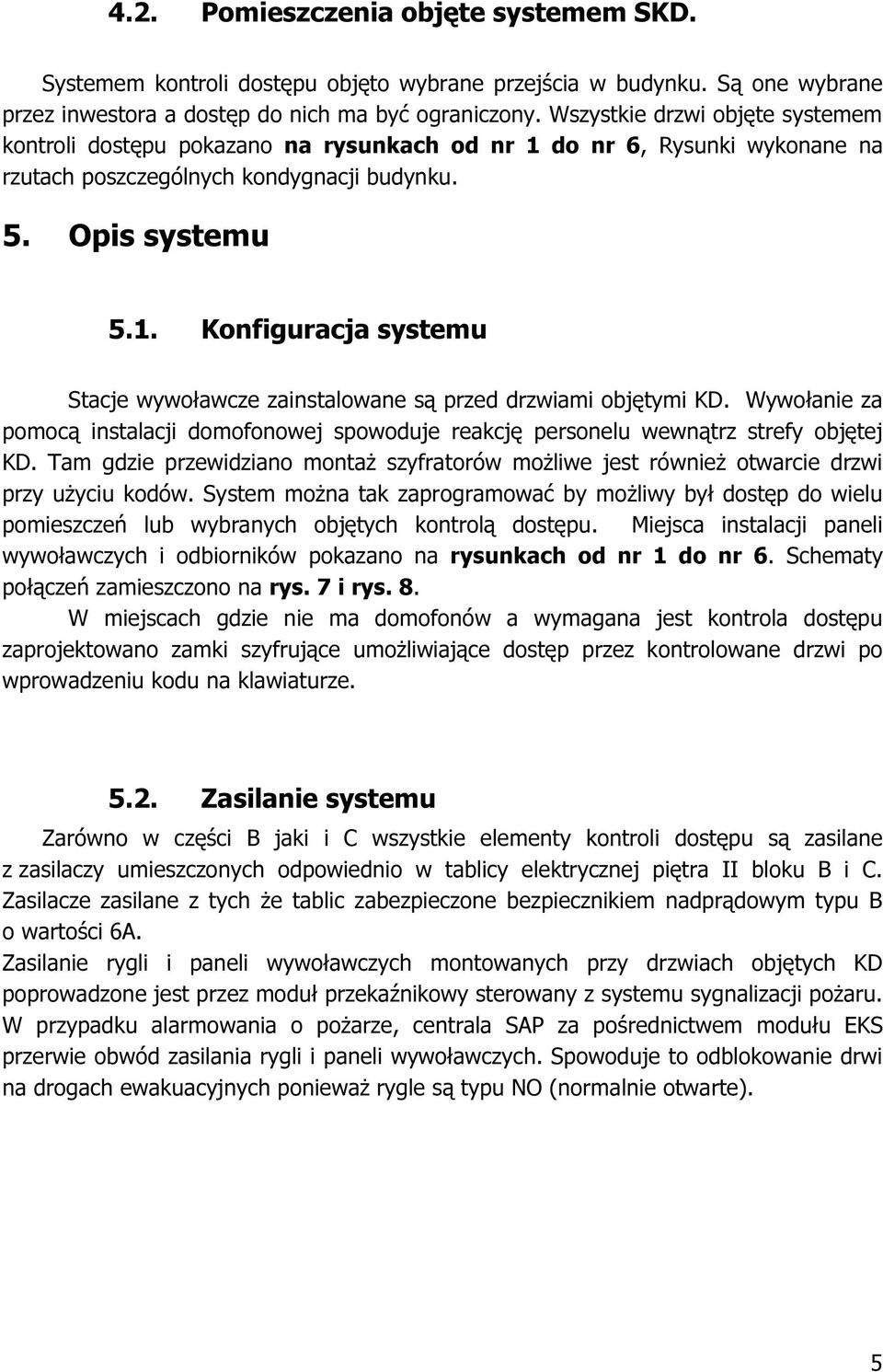

4 4.2. Pomieszczenia objęte systemem SKD. Systemem kontroli dostępu objęto wybrane przejścia w budynku. Są one wybrane przez inwestora a dostęp do nich ma być ograniczony. Wszystkie drzwi objęte systemem kontroli dostępu pokazano na rysunkach od nr 1 do nr 6, Rysunki wykonane na rzutach poszczególnych kondygnacji budynku. 5. Opis systemu 5.1. Konfiguracja systemu Stacje wywoławcze zainstalowane są przed drzwiami objętymi KD. Wywołanie za pomocą instalacji domofonowej spowoduje reakcję personelu wewnątrz strefy objętej KD. Tam gdzie przewidziano montaż szyfratorów możliwe jest również otwarcie drzwi przy użyciu kodów. System można tak zaprogramować by możliwy był dostęp do wielu pomieszczeń lub wybranych objętych kontrolą dostępu. Miejsca instalacji paneli wywoławczych i odbiorników pokazano na rysunkach od nr 1 do nr 6. Schematy połączeń zamieszczono na rys. 7 i rys. 8. W miejscach gdzie nie ma domofonów a wymagana jest kontrola dostępu zaprojektowano zamki szyfrujące umożliwiające dostęp przez kontrolowane drzwi po wprowadzeniu kodu na klawiaturze Zasilanie systemu Zarówno w części B jaki i C wszystkie elementy kontroli dostępu są zasilane z zasilaczy umieszczonych odpowiednio w tablicy elektrycznej piętra II bloku B i C. Zasilacze zasilane z tych że tablic zabezpieczone bezpiecznikiem nadprądowym typu B o wartości 6A. Zasilanie rygli i paneli wywoławczych montowanych przy drzwiach objętych KD poprowadzone jest przez moduł przekaźnikowy sterowany z systemu sygnalizacji pożaru. W przypadku alarmowania o pożarze, centrala SAP za pośrednictwem modułu EKS przerwie obwód zasilania rygli i paneli wywoławczych. Spowoduje to odblokowanie drwi na drogach ewakuacyjnych ponieważ rygle są typu NO (normalnie otwarte). 5

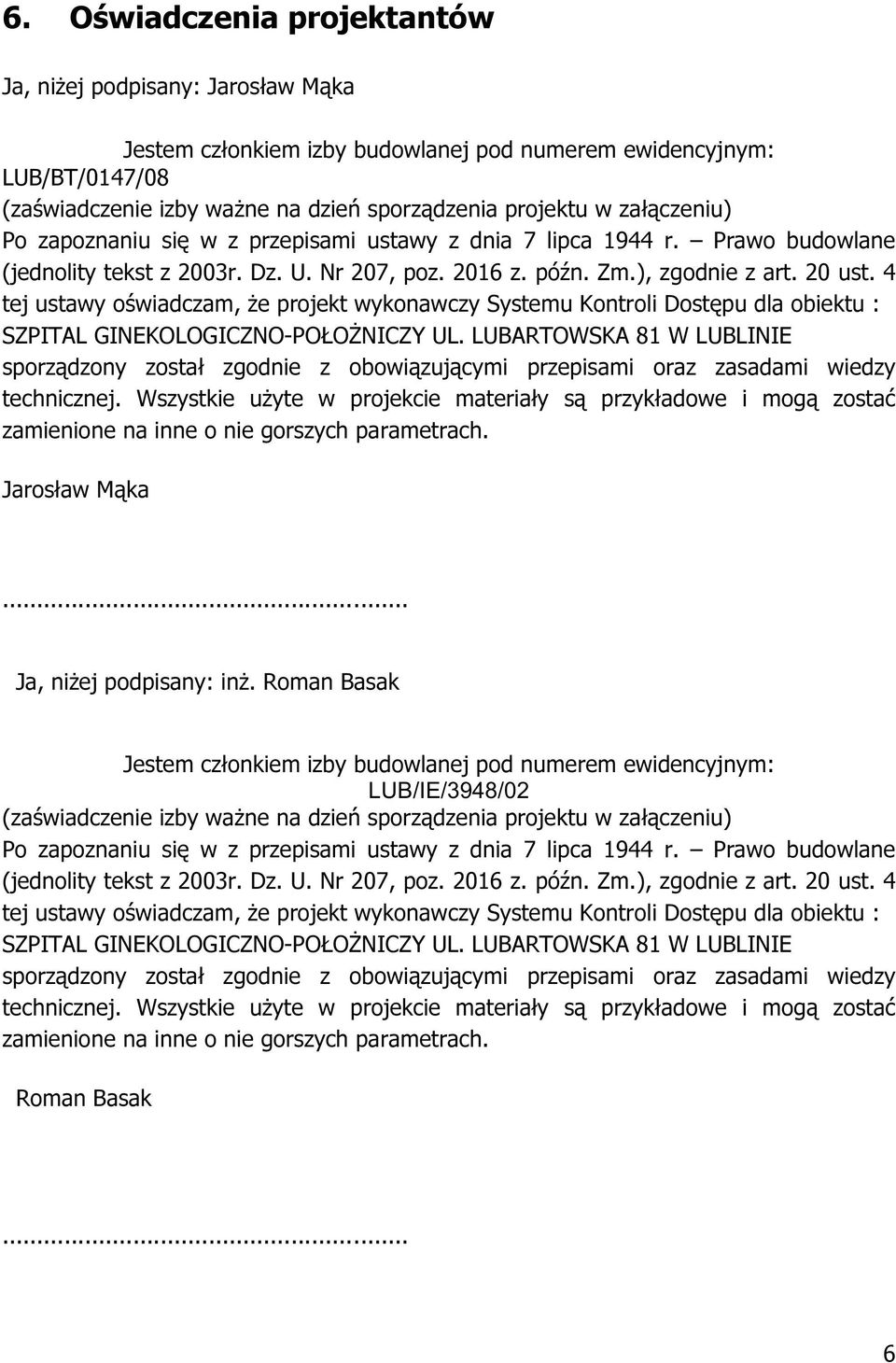

5 6. Oświadczenia projektantów Ja, niżej podpisany: Jarosław Mąka Jestem członkiem izby budowlanej pod numerem ewidencyjnym: LUB/BT/0147/08 (zaświadczenie izby ważne na dzień sporządzenia projektu w załączeniu) Po zapoznaniu się w z przepisami ustawy z dnia 7 lipca 1944 r. Prawo budowlane (jednolity tekst z 2003r. Dz. U. Nr 207, poz z. późn. Zm.), zgodnie z art. 20 ust. 4 tej ustawy oświadczam, że projekt wykonawczy Systemu Kontroli Dostępu dla obiektu : SZPITAL GINEKOLOGICZNO-POŁOŻNICZY UL. LUBARTOWSKA 81 W LUBLINIE sporządzony został zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Wszystkie użyte w projekcie materiały są przykładowe i mogą zostać zamienione na inne o nie gorszych parametrach. Jarosław Mąka... Ja, niżej podpisany: inż. Roman Basak Jestem członkiem izby budowlanej pod numerem ewidencyjnym: LUB/IE/3948/02 (zaświadczenie izby ważne na dzień sporządzenia projektu w załączeniu) Po zapoznaniu się w z przepisami ustawy z dnia 7 lipca 1944 r. Prawo budowlane (jednolity tekst z 2003r. Dz. U. Nr 207, poz z. późn. Zm.), zgodnie z art. 20 ust. 4 tej ustawy oświadczam, że projekt wykonawczy Systemu Kontroli Dostępu dla obiektu : SZPITAL GINEKOLOGICZNO-POŁOŻNICZY UL. LUBARTOWSKA 81 W LUBLINIE sporządzony został zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Wszystkie użyte w projekcie materiały są przykładowe i mogą zostać zamienione na inne o nie gorszych parametrach. Roman Basak... 6

6 7. Zestawienie materiałów Lp. Nazwa Jm Ilość 1. Aparat unifon do domofonów szt 4 2. Kaseta elektroniki do systemów wielowejściowych EC-3100 szt 3 3. kołki rozporowe plastikowe szt Kontaktron szt 6 5. Korytko kablowe KPR50H42/3 m Moduł do rozdzielania linii do kasety MRL-1 szt 1 7. Panel zewnętrzny CP-3100K szt 3 8. Pianka uszczelniająca HILTI dcm Przewód OMY 2x1 m 120, Przewód YTKSY 1x2x0,5 m 37, Przewód YTKSY 3x2x0,5 m 41,6 12. Przycisk wyjścia awaryjnego (typu "Zbij szybkę"), zielony DMN700G szt Puszka natynkowa do przycisku, zielona DMN787G szt Rura giętka karbowana Peszel 20/14,5 z pilotem m 35,2 15. Rygiel NO szt Szybka (z symbolem) DM711 szt Wspornik korytka kablowego KPR50H42/3 szt Wyłącznik nadmiarowoprądowy S301B 6A nr szt Zamek szyfrowy SL 2000 F wewnętrzny szt Zaprawa tynkarska cementowo-wapienna wewnętrzna kg Zasilacz PWS 120B szt materiały pomocnicze zł 7

7 8. Spis rysunków 1. Kontrola dostępu - RZUT II PIĘTRA SEGMENT "B" 2. Kontrola dostępu - RZUT III PIĘTRA SEGMENT "B" 3. Kontrola dostępu - RZUT IV PIĘTRA SEGMENT "B" 4. Kontrola dostępu - RZUT II PIĘTRA SEGMENT "C" 5. Kontrola dostępu - RZUT III PIĘTRA SEGMENT "C" 6. Kontrola dostępu - RZUT IV PIĘTRA SEGMENT "C" 7. Kontrola dostępu Schemat blokowy segment B 8. Kontrola dostępu Schemat blokowy segment C 8
