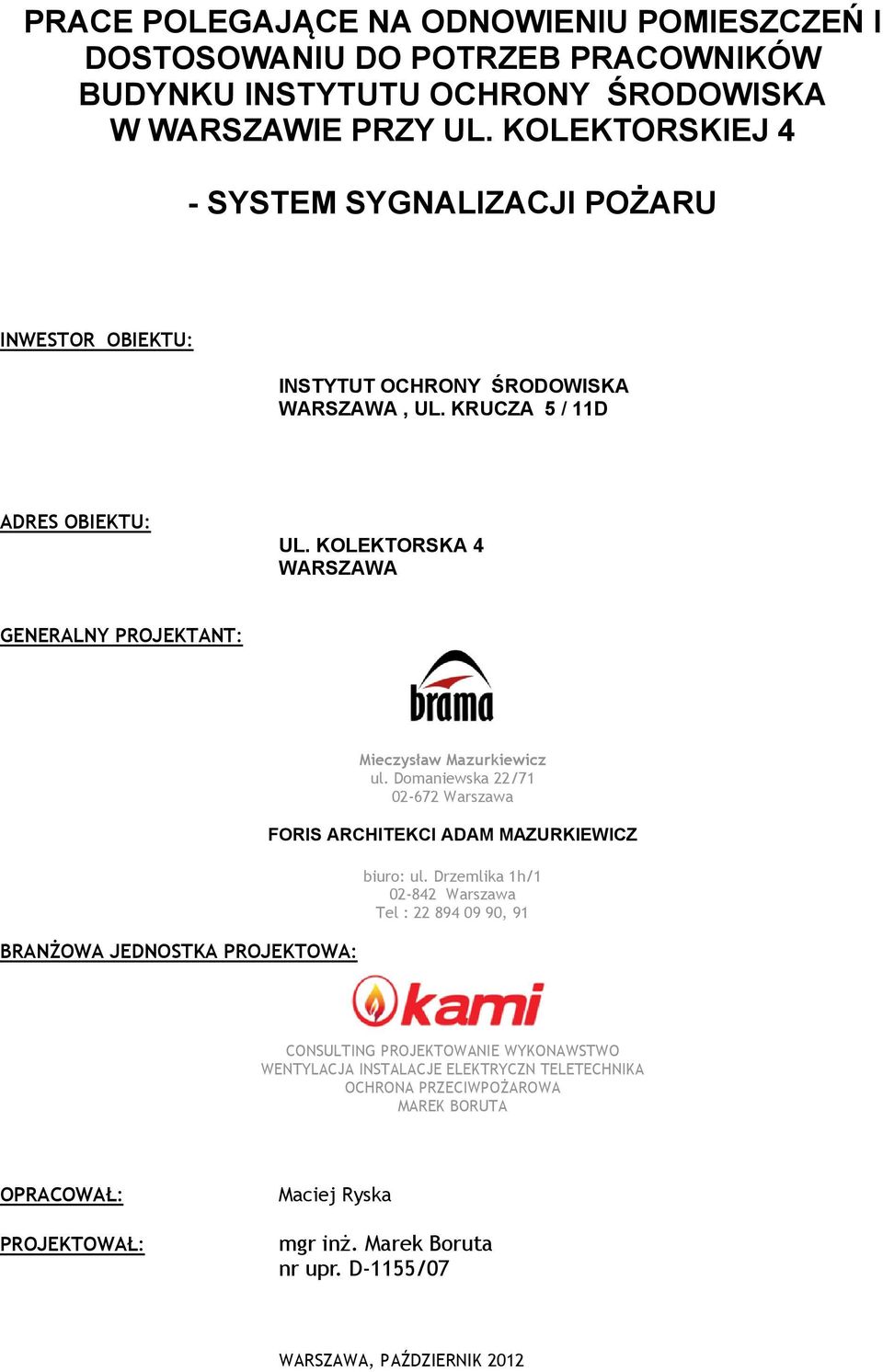

1 PRACE POLEGAJĄCE NA ODNOWIENIU POMIESZCZEŃ I DOSTOSOWANIU DO POTRZEB PRACOWNIKÓW - SYSTEM SYGNALIZACJI POŻARU INWESTOR OBIEKTU: INSTYTUT OCHRONY ŚRODOWISKA WARSZAWA, UL. KRUCZA 5 / 11D ADRES OBIEKTU: UL. KOLEKTORSKA 4 WARSZAWA GENERALNY PROJEKTANT: BRANŻOWA JEDNOSTKA PROJEKTOWA: Mieczysław Mazurkiewicz ul. Domaniewska 22/ Warszawa FORIS ARCHITEKCI ADAM MAZURKIEWICZ biuro: ul. Drzemlika 1h/ Warszawa Tel : , 91 CONSULTING PROJEKTOWANIE WYKONAWSTWO WENTYLACJA INSTALACJE ELEKTRYCZN TELETECHNIKA OCHRONA PRZECIWPOŻAROWA MAREK BORUTA OPRACOWAŁ: PROJEKTOWAŁ: Maciej Ryska mgr inż. Marek Boruta nr upr. D-1155/07 WARSZAWA, PAŹDZIERNIK 2012

2 SPIS TREŚCI SPIS TREŚCI...2 Spis rysunków: Ustalenia formalno-prawne Przedmiot opracowania Podstawa opracowania Zakres opracowania Podstawowe normy i wytyczne Zakres ochrony Rodzaj ochrony Okablowanie Linie dozorowe Linie sterownicze Linie monitorujące Opis działania Dozorowanie Alarmowanie Monitorowanie Sterowanie Praca central w sieci lokalnej Zestawienie elementów... 8 Koniec części opisowej

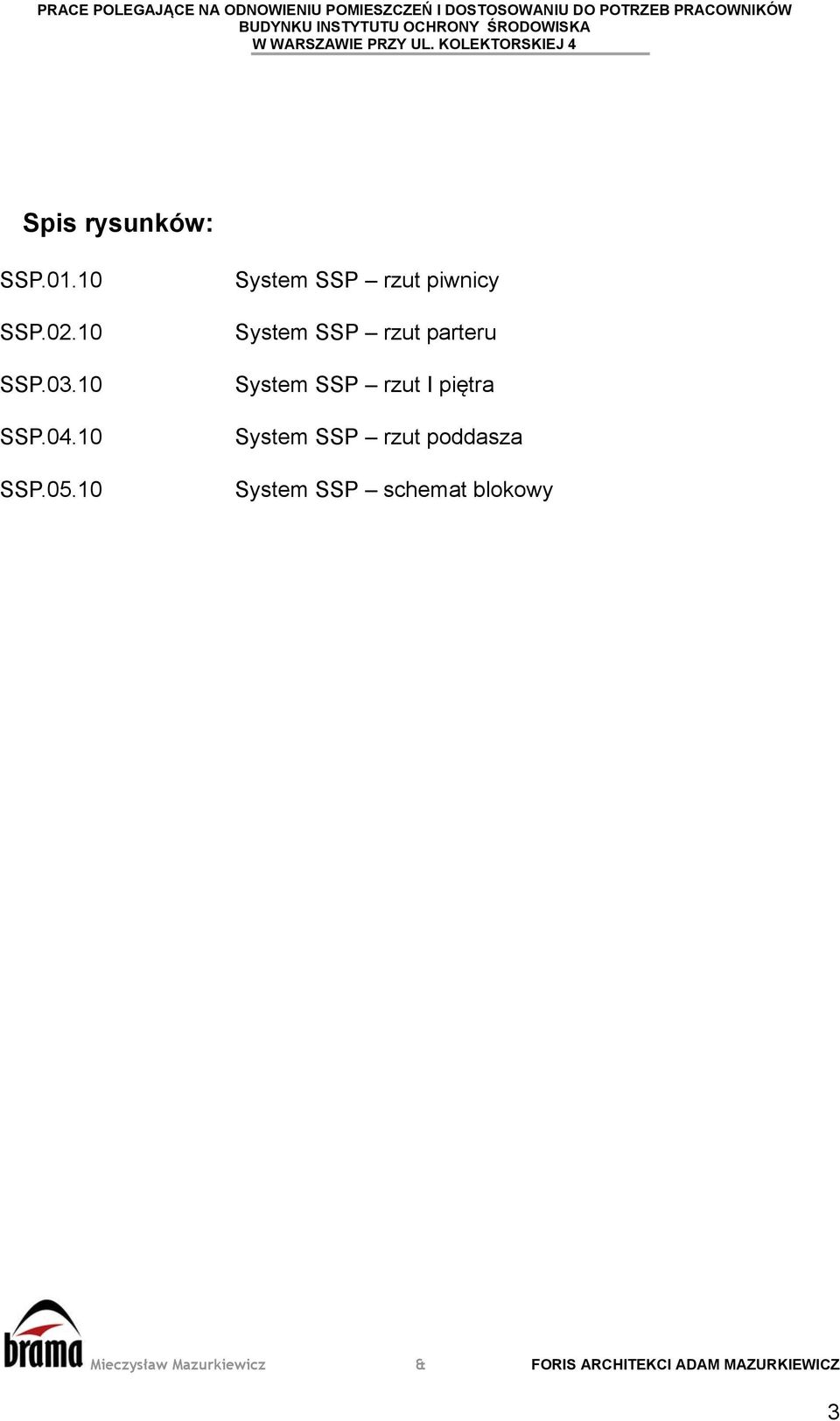

3 Spis rysunków: SSP SSP SSP SSP SSP System SSP rzut piwnicy System SSP rzut parteru System SSP rzut I piętra System SSP rzut poddasza System SSP schemat blokowy 3

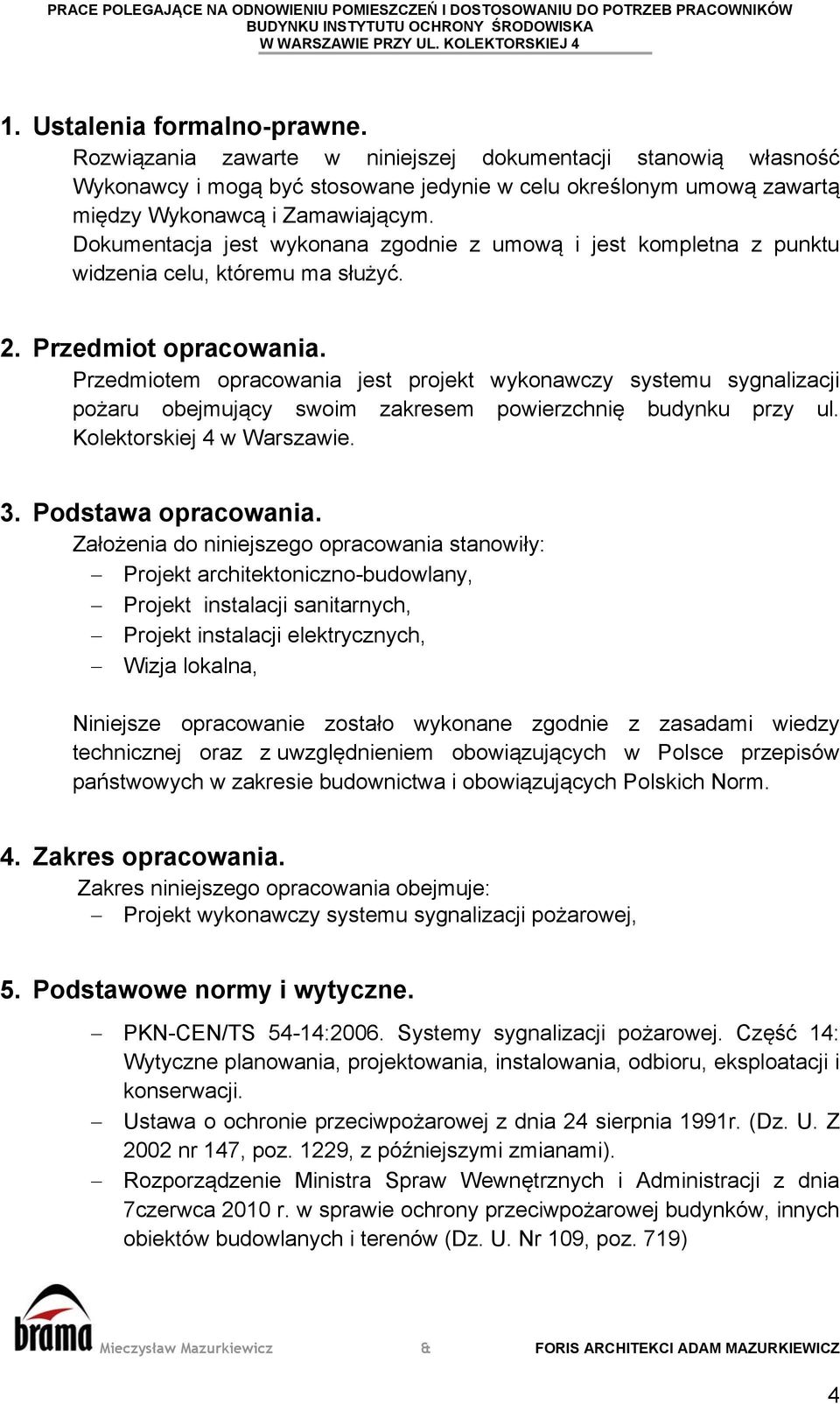

4 1. Ustalenia formalno-prawne. Rozwiązania zawarte w niniejszej dokumentacji stanowią własność Wykonawcy i mogą być stosowane jedynie w celu określonym umową zawartą między Wykonawcą i Zamawiającym. Dokumentacja jest wykonana zgodnie z umową i jest kompletna z punktu widzenia celu, któremu ma służyć. 2. Przedmiot opracowania. Przedmiotem opracowania jest projekt wykonawczy systemu sygnalizacji pożaru obejmujący swoim zakresem powierzchnię budynku przy ul. Kolektorskiej 4 w Warszawie. 3. Podstawa opracowania. Założenia do niniejszego opracowania stanowiły: Projekt architektoniczno-budowlany, Projekt instalacji sanitarnych, Projekt instalacji elektrycznych, Wizja lokalna, Niniejsze opracowanie zostało wykonane zgodnie z zasadami wiedzy technicznej oraz z uwzględnieniem obowiązujących w Polsce przepisów państwowych w zakresie budownictwa i obowiązujących Polskich Norm. 4. Zakres opracowania. Zakres niniejszego opracowania obejmuje: Projekt wykonawczy systemu sygnalizacji pożarowej, 5. Podstawowe normy i wytyczne. PKN-CEN/TS 54-14:2006. Systemy sygnalizacji pożarowej. Część 14: Wytyczne planowania, projektowania, instalowania, odbioru, eksploatacji i konserwacji. Ustawa o ochronie przeciwpożarowej z dnia 24 sierpnia 1991r. (Dz. U. Z 2002 nr 147, poz. 1229, z późniejszymi zmianami). Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. Nr 109, poz. 719) 4

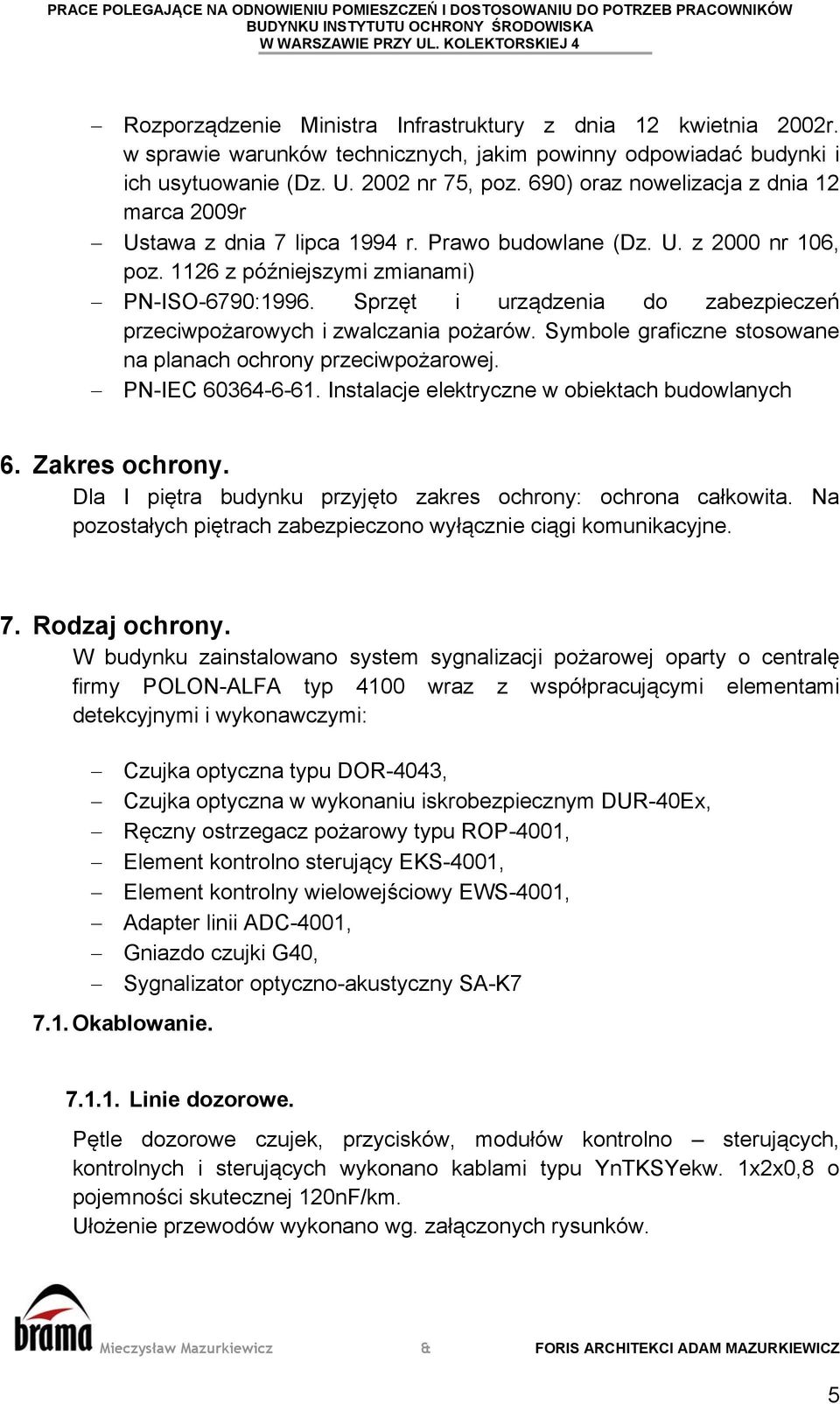

5 Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U nr 75, poz. 690) oraz nowelizacja z dnia 12 marca 2009r Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (Dz. U. z 2000 nr 106, poz z późniejszymi zmianami) PN-ISO-6790:1996. Sprzęt i urządzenia do zabezpieczeń przeciwpożarowych i zwalczania pożarów. Symbole graficzne stosowane na planach ochrony przeciwpożarowej. PN-IEC Instalacje elektryczne w obiektach budowlanych 6. Zakres ochrony. Dla I piętra budynku przyjęto zakres ochrony: ochrona całkowita. Na pozostałych piętrach zabezpieczono wyłącznie ciągi komunikacyjne. 7. Rodzaj ochrony. W budynku zainstalowano system sygnalizacji pożarowej oparty o centralę firmy POLON-ALFA typ 4100 wraz z współpracującymi elementami detekcyjnymi i wykonawczymi: Czujka optyczna typu DOR-4043, Czujka optyczna w wykonaniu iskrobezpiecznym DUR-40Ex, Ręczny ostrzegacz pożarowy typu ROP-4001, Element kontrolno sterujący EKS-4001, Element kontrolny wielowejściowy EWS-4001, Adapter linii ADC-4001, Gniazdo czujki G40, Sygnalizator optyczno-akustyczny SA-K Okablowanie Linie dozorowe. Pętle dozorowe czujek, przycisków, modułów kontrolno sterujących, kontrolnych i sterujących wykonano kablami typu YnTKSYekw. 1x2x0,8 o pojemności skutecznej 120nF/km. Ułożenie przewodów wykonano wg. załączonych rysunków. 5

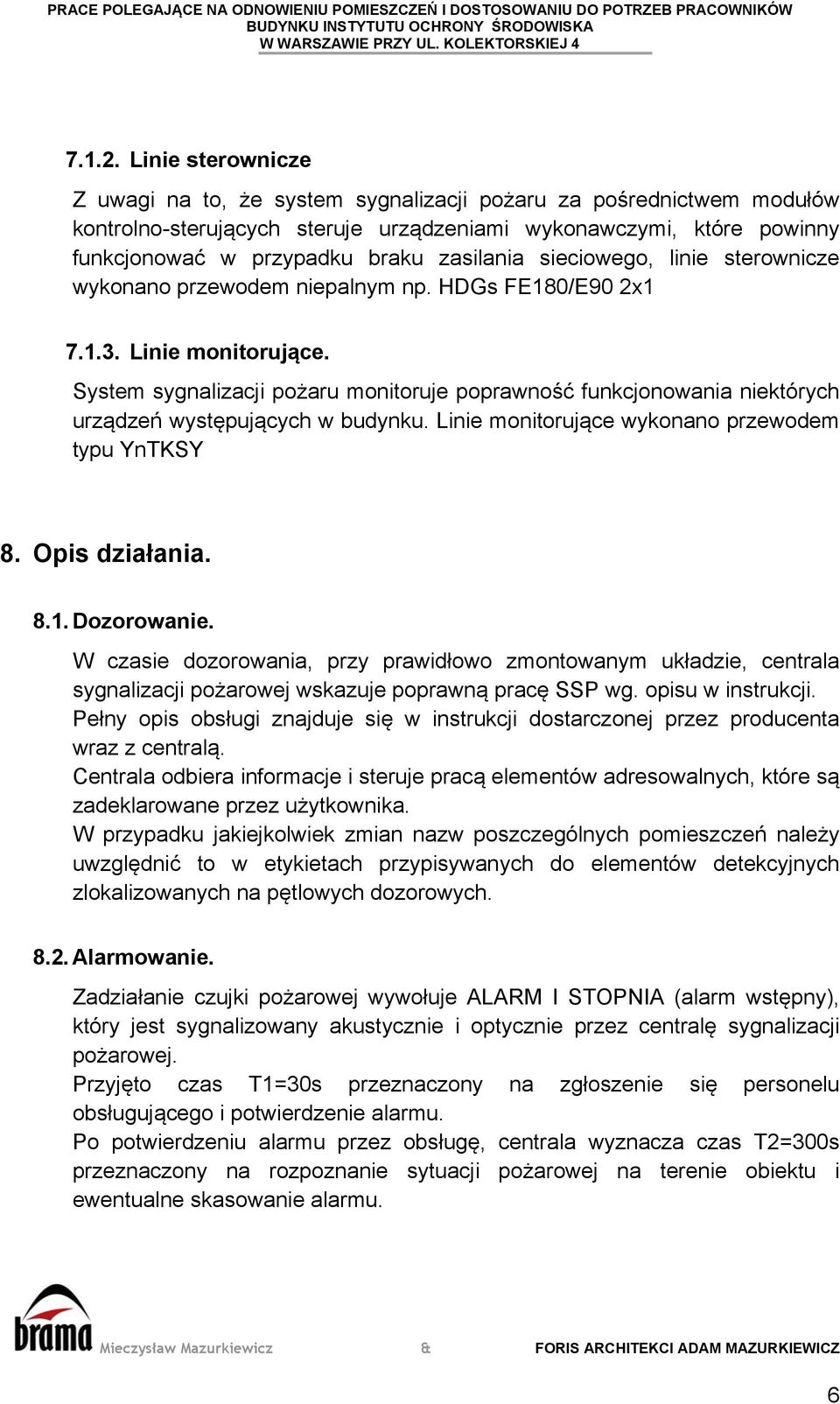

6 Linie sterownicze Z uwagi na to, że system sygnalizacji pożaru za pośrednictwem modułów kontrolno-sterujących steruje urządzeniami wykonawczymi, które powinny funkcjonować w przypadku braku zasilania sieciowego, linie sterownicze wykonano przewodem niepalnym np. HDGs FE180/E90 2x Linie monitorujące. System sygnalizacji pożaru monitoruje poprawność funkcjonowania niektórych urządzeń występujących w budynku. Linie monitorujące wykonano przewodem typu YnTKSY 8. Opis działania Dozorowanie. W czasie dozorowania, przy prawidłowo zmontowanym układzie, centrala sygnalizacji pożarowej wskazuje poprawną pracę SSP wg. opisu w instrukcji. Pełny opis obsługi znajduje się w instrukcji dostarczonej przez producenta wraz z centralą. Centrala odbiera informacje i steruje pracą elementów adresowalnych, które są zadeklarowane przez użytkownika. W przypadku jakiejkolwiek zmian nazw poszczególnych pomieszczeń należy uwzględnić to w etykietach przypisywanych do elementów detekcyjnych zlokalizowanych na pętlowych dozorowych Alarmowanie. Zadziałanie czujki pożarowej wywołuje ALARM I STOPNIA (alarm wstępny), który jest sygnalizowany akustycznie i optycznie przez centralę sygnalizacji pożarowej. Przyjęto czas T1=30s przeznaczony na zgłoszenie się personelu obsługującego i potwierdzenie alarmu. Po potwierdzeniu alarmu przez obsługę, centrala wyznacza czas T2=300s przeznaczony na rozpoznanie sytuacji pożarowej na terenie obiektu i ewentualne skasowanie alarmu. 6

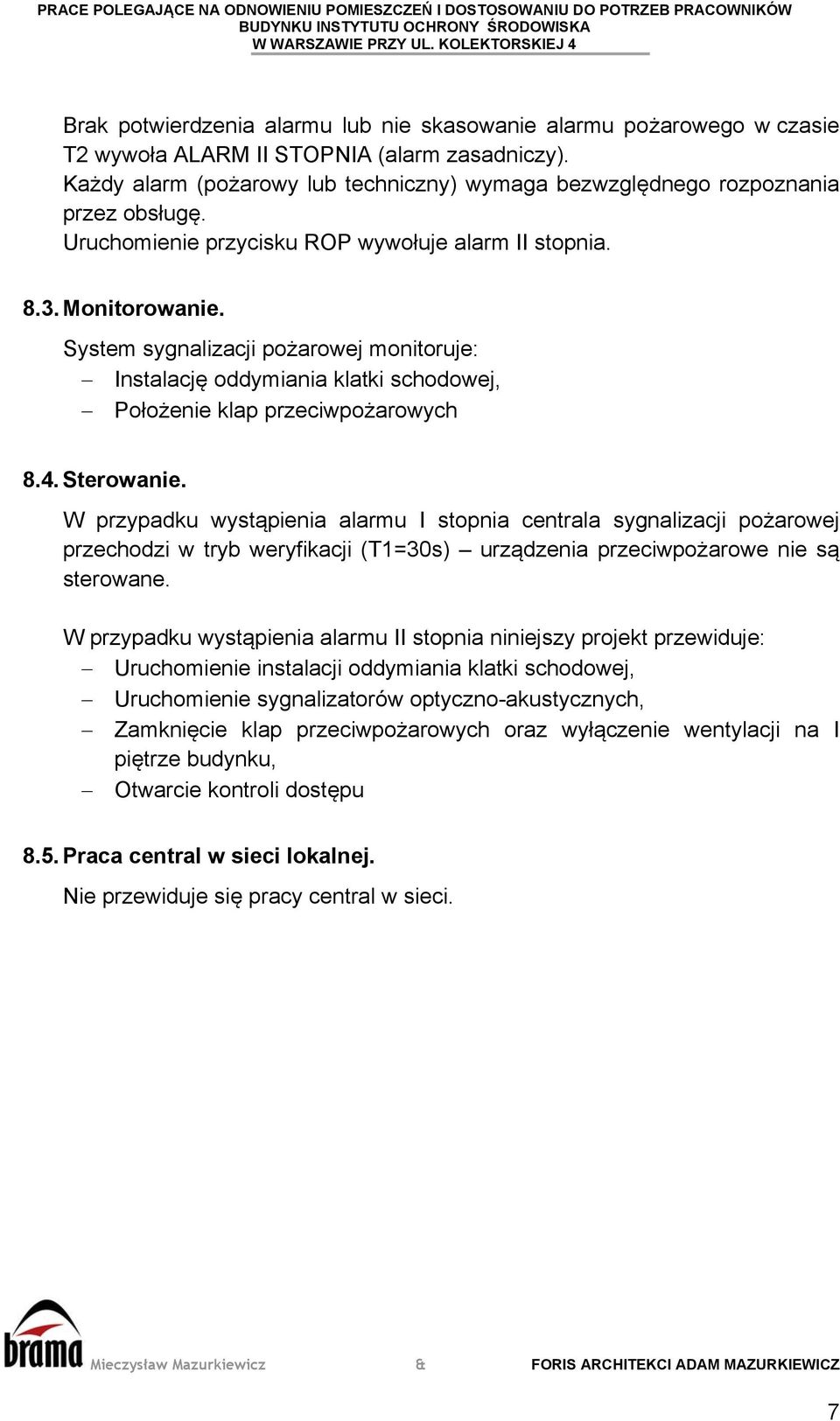

7 Brak potwierdzenia alarmu lub nie skasowanie alarmu pożarowego w czasie T2 wywoła ALARM II STOPNIA (alarm zasadniczy). Każdy alarm (pożarowy lub techniczny) wymaga bezwzględnego rozpoznania przez obsługę. Uruchomienie przycisku ROP wywołuje alarm II stopnia Monitorowanie. System sygnalizacji pożarowej monitoruje: Instalację oddymiania klatki schodowej, Położenie klap przeciwpożarowych 8.4. Sterowanie. W przypadku wystąpienia alarmu I stopnia centrala sygnalizacji pożarowej przechodzi w tryb weryfikacji (T1=30s) urządzenia przeciwpożarowe nie są sterowane. W przypadku wystąpienia alarmu II stopnia niniejszy projekt przewiduje: Uruchomienie instalacji oddymiania klatki schodowej, Uruchomienie sygnalizatorów optyczno-akustycznych, Zamknięcie klap przeciwpożarowych oraz wyłączenie wentylacji na I piętrze budynku, Otwarcie kontroli dostępu 8.5. Praca central w sieci lokalnej. Nie przewiduje się pracy central w sieci. 7

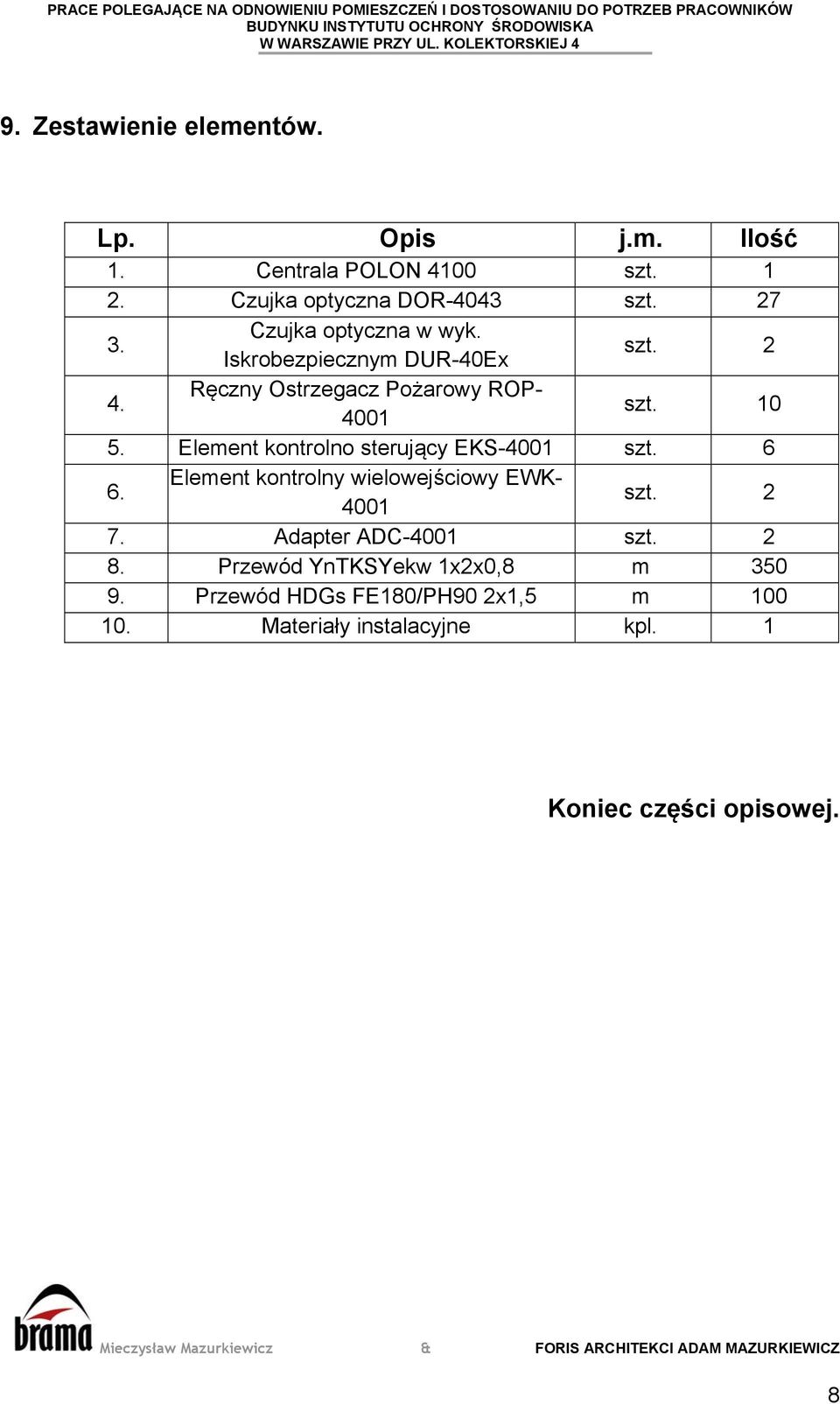

8 9. Zestawienie elementów. Lp. Opis j.m. Ilość 1. Centrala POLON 4100 szt Czujka optyczna DOR-4043 szt Czujka optyczna w wyk. Iskrobezpiecznym DUR-40Ex szt Ręczny Ostrzegacz Pożarowy ROP szt Element kontrolno sterujący EKS-4001 szt Element kontrolny wielowejściowy EWK szt Adapter ADC-4001 szt Przewód YnTKSYekw 1x2x0,8 m Przewód HDGs FE180/PH90 2x1,5 m Materiały instalacyjne kpl. 1 Koniec części opisowej. 8
