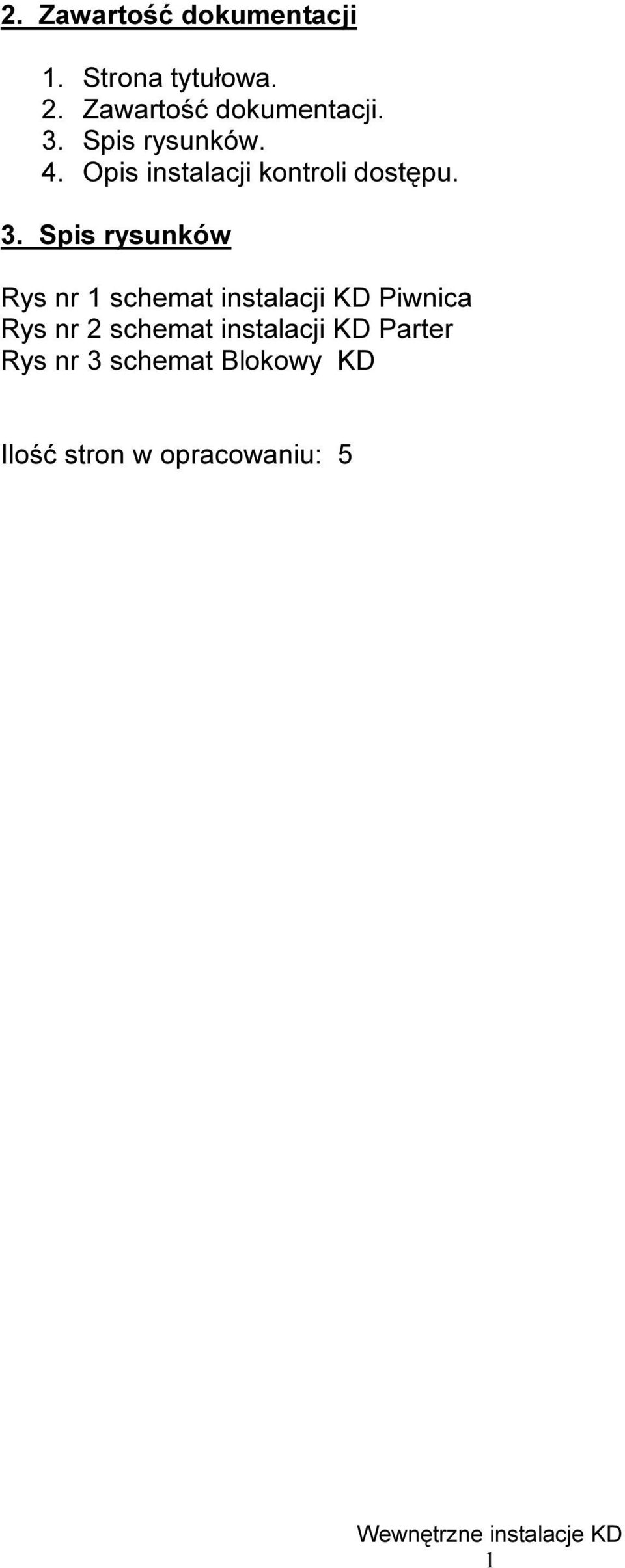

1 2. Zawartość dokumentacji 1. Strona tytułowa. 2. Zawartość dokumentacji. 3. Spis rysunków. 4. Opis instalacji kontroli dostępu. 3. Spis rysunków Rys nr 1 schemat instalacji KD Piwnica Rys nr 2 schemat instalacji KD Parter Rys nr 3 schemat Blokowy KD Ilość stron w opracowaniu: 5 1
2 4. Opis instalacji KONTROLI DOSTĘPU 4.1. Symbole i oznaczenia Zastosowane w projekcie symbole i oznaczenia są zgodne z ogólnie obowiązującymi normami Zakres projektu Dla budynku zaprojektowano system KD nadzorujący trzy wejść do budynku w piwnicy z opcją otwarcia na wypadek pożaru (drogi ewaluacyjne), weście na poziomie parteru oraz sterowanie kołowrotem obrotowym przy wejściu głównym do obiektu Ogólna koncepcja KD w obiekcie Koncepcja KD w obiekcie została stworzona z uwzględnieniem następujących czynników: - wymagań PFU, - wymagań użytkownika, - funkcji pomieszczeń, 4.4. Charakterystyka Sieciowego systemu KD. Sieciowy system kontroli dostępu został oparty o sześć kontrolerów przejścia AC-1A połączonych z ściennymi czytnikami kart typ np. ASR-702N (realizujących funkcję sterowania elektrozaczepami poprzez odczyt karty ), kontroler sieciowy NC2-R-008H0MAC0 umieszczony w serwerowni. Funkcjonalność systemu zależy od rodzaju sprzętu użytego w danej instalacji. System może zostać podzielony na osobne gałęzie zwane podsystemami kontroli dostępu, przy czym w obrębie jednego systemu KD można zintegrować do dwustu pięćdziesięciu podsystemów. W każdym podsystemie może funkcjonować do 32 kontrolerów dostępu połączonych za pomocą magistrali komunikacyjnej RS485 o maksymalnej długości 1200m. Program wymienia dane z podsystemami za pośrednictwem portów szeregowych (COM lub USB) lub poprzez sieć komputerową (WAN/LAN). System KD może obsługiwać do 1000 kontrolerów oraz do 1000 użytkowników. System zintegrowany zostanie z systemem SAP i oddymiania (w razie detekcji zagrożenia pożarowego drzwi wyjściowe zostaną automatycznie otworzone) Konfiguracja systemu i cechy użytkowe Urządzenia systemu KD, W skład systemu KD wchodzą następujące urządzenia: - Kontroler drzwi, - czytnik kart, - Central zarządzająca (transmisja RS 485), - Przycisk wyjścia, - Przycisk wyjścia awaryjnego, - Elektrozaczep rewersyjny 12V DC niskiego poboru prądu do 250mA, 2

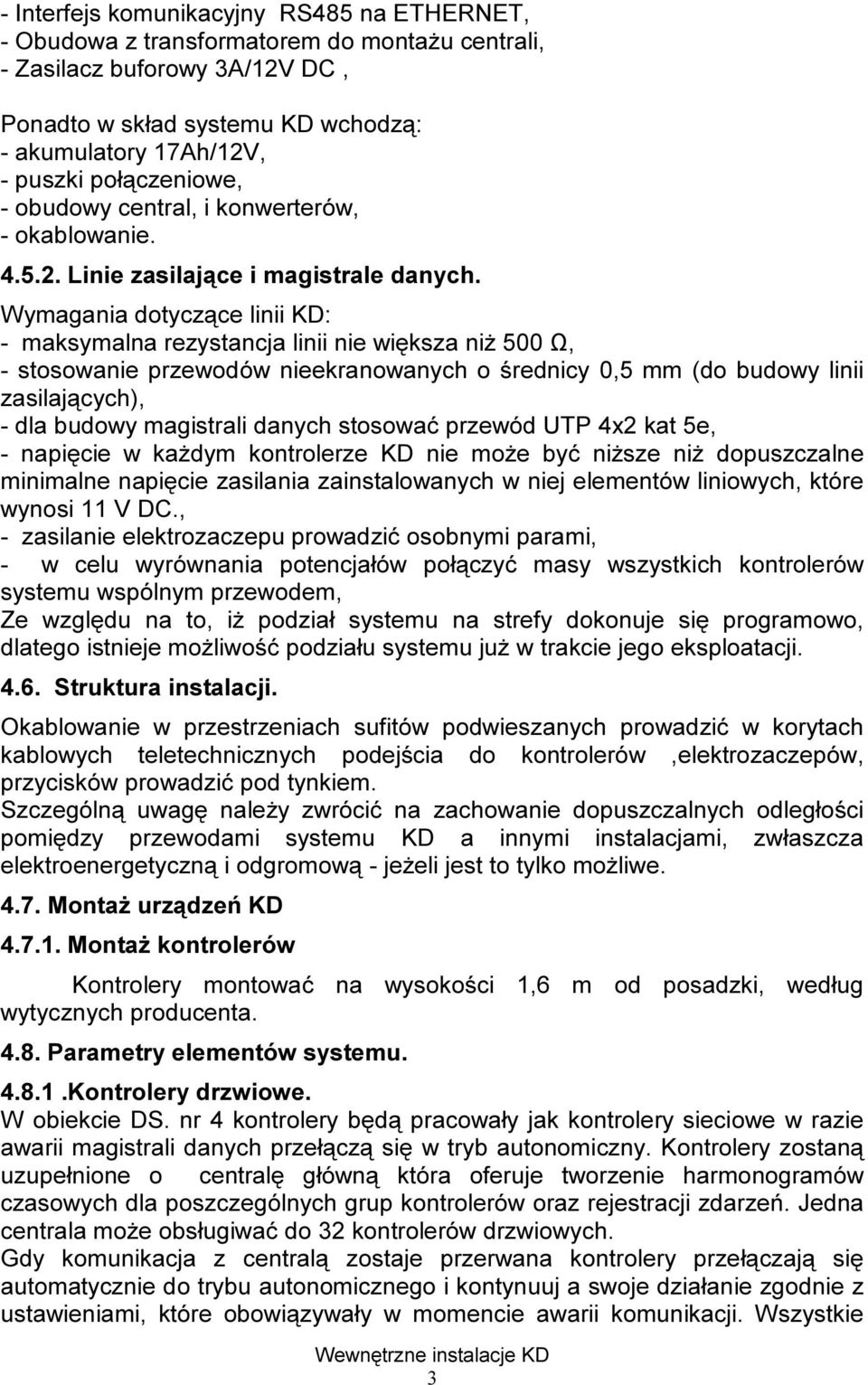

3 - Interfejs komunikacyjny RS485 na ETHERNET, - Obudowa z transformatorem do montażu centrali, - Zasilacz buforowy 3A/12V DC, Ponadto w skład systemu KD wchodzą: - akumulatory 17Ah/12V, - puszki połączeniowe, - obudowy central, i konwerterów, - okablowanie Linie zasilające i magistrale danych. Wymagania dotyczące linii KD: - maksymalna rezystancja linii nie większa niż 500 Ω, - stosowanie przewodów nieekranowanych o średnicy 0,5 mm (do budowy linii zasilających), - dla budowy magistrali danych stosować przewód UTP 4x2 kat 5e, - napięcie w każdym kontrolerze KD nie może być niższe niż dopuszczalne minimalne napięcie zasilania zainstalowanych w niej elementów liniowych, które wynosi 11 V DC., - zasilanie elektrozaczepu prowadzić osobnymi parami, - w celu wyrównania potencjałów połączyć masy wszystkich kontrolerów systemu wspólnym przewodem, Ze względu na to, iż podział systemu na strefy dokonuje się programowo, dlatego istnieje możliwość podziału systemu już w trakcie jego eksploatacji Struktura instalacji. Okablowanie w przestrzeniach sufitów podwieszanych prowadzić w korytach kablowych teletechnicznych podejścia do kontrolerów,elektrozaczepów, przycisków prowadzić pod tynkiem. Szczególną uwagę należy zwrócić na zachowanie dopuszczalnych odległości pomiędzy przewodami systemu KD a innymi instalacjami, zwłaszcza elektroenergetyczną i odgromową - jeżeli jest to tylko możliwe Montaż urządzeń KD Montaż kontrolerów Kontrolery montować na wysokości 1,6 m od posadzki, według wytycznych producenta Parametry elementów systemu Kontrolery drzwiowe. W obiekcie DS. nr 4 kontrolery będą pracowały jak kontrolery sieciowe w razie awarii magistrali danych przełączą się w tryb autonomiczny. Kontrolery zostaną uzupełnione o centralę główną która oferuje tworzenie harmonogramów czasowych dla poszczególnych grup kontrolerów oraz rejestracji zdarzeń. Jedna centrala może obsługiwać do 32 kontrolerów drzwiowych. Gdy komunikacja z centralą zostaje przerwana kontrolery przełączają się automatycznie do trybu autonomicznego i kontynuuj a swoje działanie zgodnie z ustawieniami, które obowiązywały w momencie awarii komunikacji. Wszystkie 3
4 kontrolery są wyposażone w interfejs komunikacyjny RS485, który może zostać wykorzystany zarówno do programowania urządzeń jak i do komunikacji w systemie sieciowym. Programowanie urządzeń można przeprowadzić manualnie lub z poziomu komputera. Dane techniczne: Obustronna kontrola jednego przejścia (wejście/wyjście) Praca w trybie autonomicznym lub w zintegrowanym systemie sieciowym 1000 użytkowników 250 grup dostępu (*) 32 harmonogramy czasowe (*) 128 stref czasowych w obrębie jednego harmonogramu (*) Harmonogramy świąteczne (*) Automatyczna zmiana czasu lato-zima (*) Rejestracja zdarzeń dla celów RCP (*) Wbudowany czytnik zbliżeniowy EM 125 khz Klawiatura, Możliwość dołączenia dodatkowego czytnika (kontrola wejścia/wyjścia) Programowalne linie wejściowe i wyjściowe Wbudowane wyjście przekaźnikowe Interfejs komunikacyjny RS485 (dowolna topologia) Oprogramowanie zarządzające (Windows XP/Vista) Działanie w warunkach zewnętrznych Zewnętrzne zasilanie VDC Centrala zarządzająca. Zastosowanie centrali w systemie rozszerza jego funkcjonalność o pewne dodatkowe cechy. W odniesieniu do kontrolerów drzwiowych zastosowanie centrali umożliwia rejestrację zdarzeń oraz definiowanie czasowych praw dostępu. Dane techniczne: Możliwość podłączenia do 128 kontrolerów Zegar czasu rzeczywistego z podtrzymaniem bateryjnym Nieulotny bufor 250,000 zdarzeń Programowalne linie wejściowe i wyjściowe Interfejs komunikacyjny RS485 (dowolna topologia) Wyjście przekaźnikowe dla celów sygnalizacji stanów alarmowych Możliwość aktualizacji oprogramowania firmowego (fleszowanie) Zasilacz buforowy o wydajności 1.5A Zasilanie VAC 4

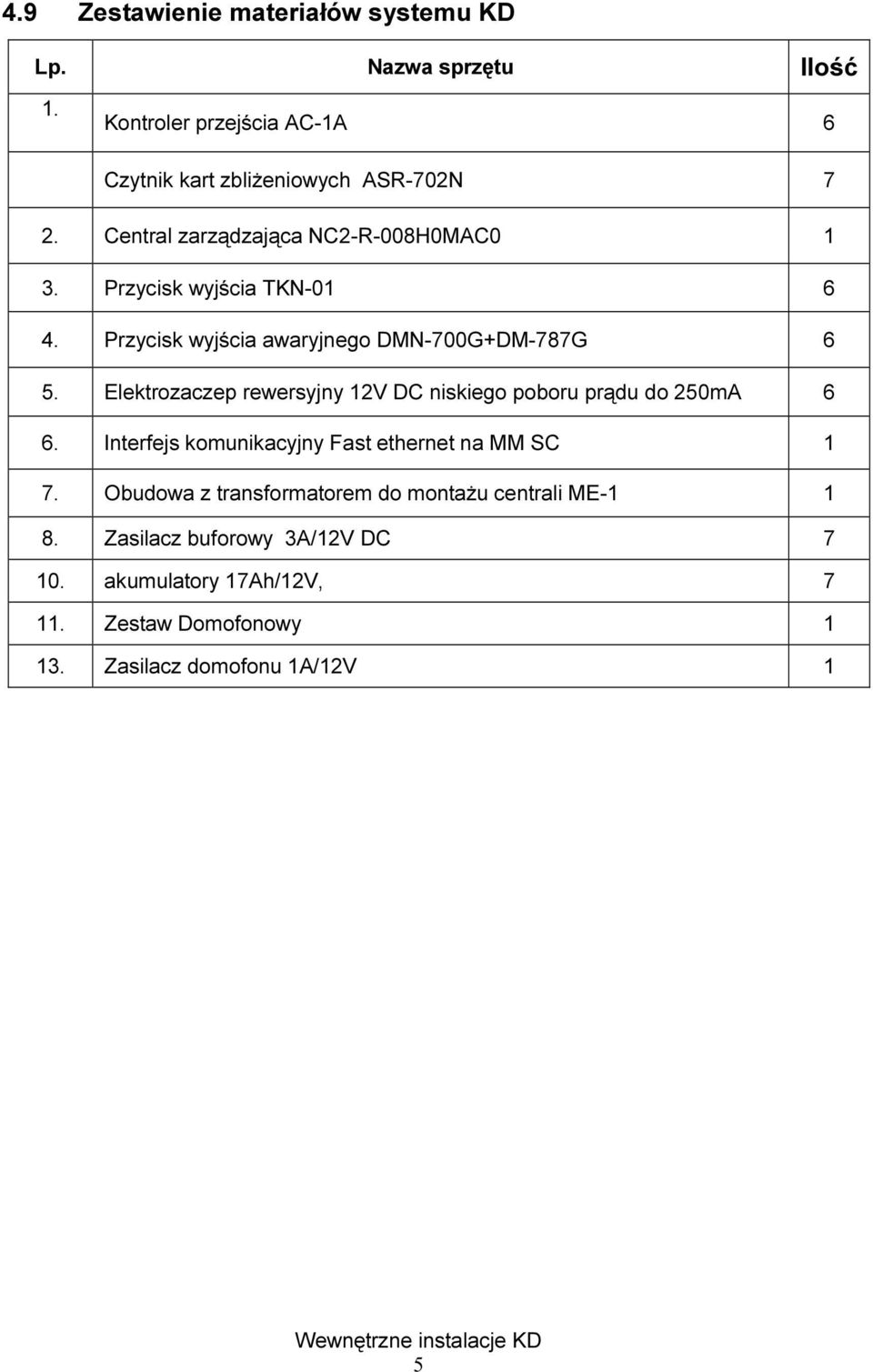

5 4.9 Zestawienie materiałów systemu KD Lp. Nazwa sprzętu Ilość 1. Kontroler przejścia AC-1A 6 Czytnik kart zbliżeniowych ASR-702N 7 2. Central zarządzająca NC2-R-008H0MAC Przycisk wyjścia TKN Przycisk wyjścia awaryjnego DMN-700G+DM-787G 6 5. Elektrozaczep rewersyjny 12V DC niskiego poboru prądu do 250mA 6 6. Interfejs komunikacyjny Fast ethernet na MM SC 1 7. Obudowa z transformatorem do montażu centrali ME Zasilacz buforowy 3A/12V DC akumulatory 17Ah/12V, Zestaw Domofonowy Zasilacz domofonu 1A/12V 1 5
