P R O J E K T T E C H N I C Z N Y METRYKA PROJEKTU. mgr inż. Ewald Mrugała Opole, ul. Dąbrowszczaków 1/504 nr uprawnień 201/91/op TEMAT

Transkrypt

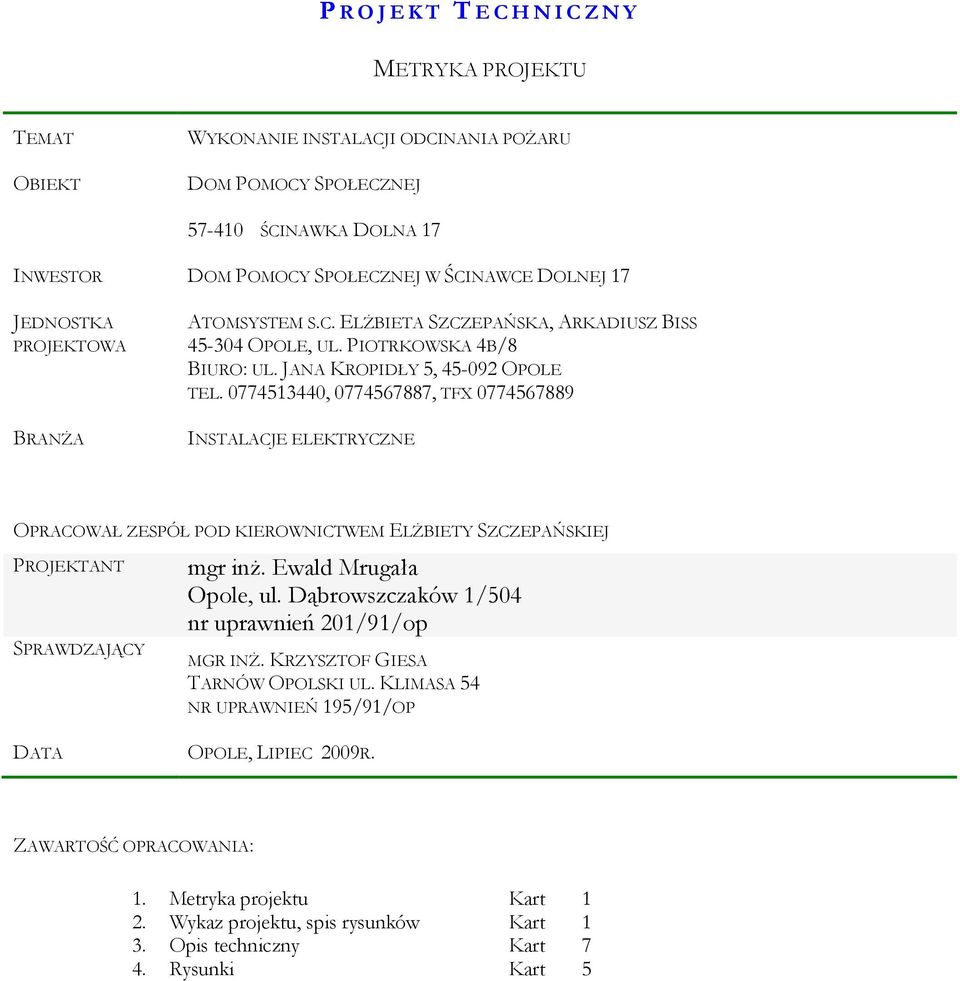

1 P R O J E K T T E C H N I C Z N Y METRYKA PROJEKTU TEMAT OBIEKT WYKONANIE INSTALACJI ODCINANIA POŻARU DOM POMOCY SPOŁECZNEJ ŚCINAWKA DOLNA 17 INWESTOR DOM POMOCY SPOŁECZNEJ W ŚCINAWCE DOLNEJ 17 JEDNOSTKA PROJEKTOWA BRANŻA ATOMSYSTEM S.C. ELŻBIETA SZCZEPAŃSKA, ARKADIUSZ BISS OPOLE, UL. PIOTRKOWSKA 4B/8 BIURO: UL. JANA KROPIDŁY 5, OPOLE TEL , , TFX INSTALACJE ELEKTRYCZNE OPRACOWAŁ ZESPÓŁ POD KIEROWNICTWEM ELŻBIETY SZCZEPAŃSKIEJ PROJEKTANT SPRAWDZAJĄCY mgr inż. Ewald Mrugała Opole, ul. Dąbrowszczaków 1/504 nr uprawnień 201/91/op MGR INŻ. KRZYSZTOF GIESA TARNÓW OPOLSKI UL. KLIMASA 54 NR UPRAWNIEŃ 195/91/OP DATA OPOLE, LIPIEC 2009R. ZAWARTOŚĆ OPRACOWANIA: 1. Metryka projektu Kart 1 2. Wykaz projektu, spis rysunków Kart 1 3. Opis techniczny Kart 7 4. Rysunki Kart 5

2 SPIS TREŚCI I CZĘŚĆ OGÓLNA... 3 I-1 PODSTAWA OPRACOWANIA... 3 I-2 PRZEDMIOT OPRACOWANIA... 4 I-3 CHARAKTERYSTYKA OBIEKTU... 4 I-4 DOBÓR ELEMENTÓW DETEKCYJNYCH, ZAKRES OCHRONY... 4 II CZĘŚĆ TECHNICZNA... 5 II-1 ORGANIZACJA INSTALACJI ODCINANIA POŻARU, OPIS FUNKCJONALNY... 5 II-2 CENTRALA ZAMKNIĘĆ OGNIOWYCH... 5 II-3 ELEMENTY SYSTEMU... 5 II-4 CHWYTAKI ELEKTROMAGNETYCZNE... BŁĄD! NIE ZDEFINIOWANO ZAKŁADKI. II-5 ZASILANIE ENERGETYCZNE... 5 II-6 OKABLOWANIE... 5 III-1 PRZEGLĄDY, NAPRAWY I KONSERWACJE... BŁĄD! NIE ZDEFINIOWANO ZAKŁADKI. SPIS TABEL, RYSUNKÓW RYSUNEK 1 SCHEMAT IDEOWY INSTALACI ODCINANIA POŻARU... BŁĄD! NIE ZDEFINIOWANO ZAKŁADKI. RYSUNEK 2 PLAN INSTALACJI ODCINANIA POŻARU PIWNICA RYSUNEK 3 PLAN INSTALACJI ODCINANIA POŻARU PARTER RYSUNEK 4 PLAN INSTALACJI ODCINANIA POZARU I PIĘTRO RYSUNEK 5PLAN INSTALACJI ODCINANIA POŻARU PODDASZE PROJEKT TECHNICZNY INSTALACJI ODCINANIA POŻARU KARTA 2

3 I CZĘŚĆ OGÓLNA I-1 PODSTAWA OPRACOWANIA Podstawę opracowania stanowią: 1) zlecenie Inwestora, 2) wizja lokalna przeprowadzona przy udziale przedstawiciela Inwestora, 3) część rysunkowa pomiary własne, podkłady od Inwestora 4) Ustawa z dnia 24 sierpnia 1991r. o ochronie przeciwpożarowej (Dz. U. Nr 81, poz. 351 z późniejszymi zmianami), 5) Prawo budowlane (j.t. Dz. U. z 2000r. Nr 106, poz z późniejszymi zmianami), 6) rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75 z 15 czerwca 2002 r., poz. 690), 7) rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. z 2003r., nr 121, poz. 1138), 8) rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. z 2003r. nr 120, poz. 1133), 9) rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003r. w sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpożarowej (Dz. U. z 2003r., nr 121, poz. 1137), 10) norma PKN-CEN/TS 54-14:2006 Systemy sygnalizacji pożarowej Projektowanie, zakładanie, odbiór, eksploatacja i konserwacja instalacji, 11) zasady projektowania instalacji sygnalizacji pożarowej opracowane przez Centrum Naukowo Badawcze Ochrony Przeciwpożarowej w Józefowie k/otwocka, 12) norma BN-84/ Instalacje wnętrzowe. Ogólne wymagania. 13) norma PN-92/E-05009/41 Ochrona przeciwporażeniowa, 14) norma PN-92/E-05009/54 Uziemienia i przewody ochronne, 15) norma BN-88/ Telekomunikacyjne sieci wewnątrz-zakładowe przewodowe. Linie kablowe, (pkt i pkt 3.4), 16) obowiązujące Polskie Normy, 17) katalogi i dtr producentów, 18) uzgodnienia z inwestorem. PROJEKT TECHNICZNY INSTALACJI ODCINANIA POŻARU KARTA 3

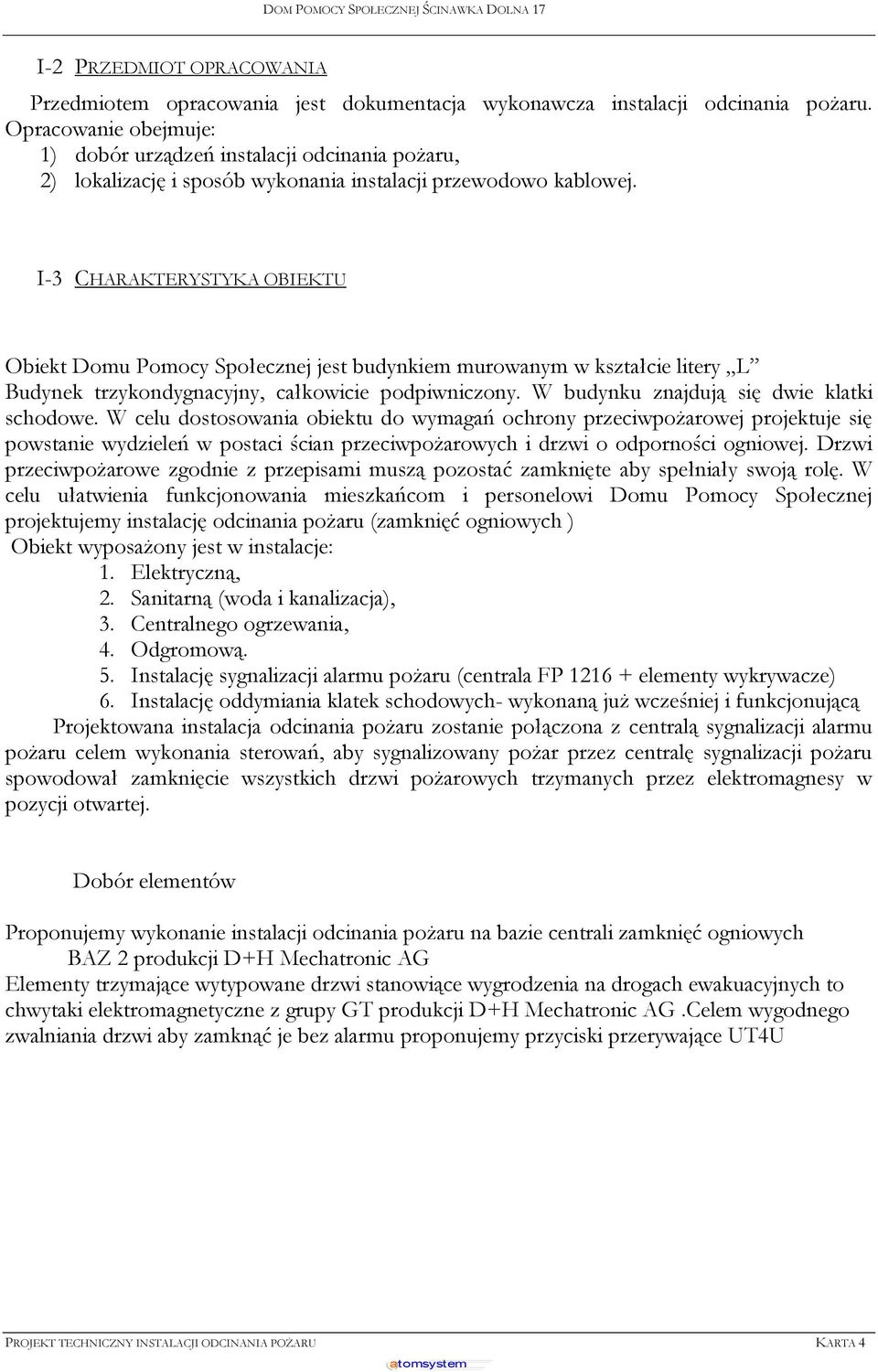

4 I-2 PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest dokumentacja wykonawcza instalacji odcinania pożaru. Opracowanie obejmuje: 1) dobór urządzeń instalacji odcinania pożaru, 2) lokalizację i sposób wykonania instalacji przewodowo kablowej. I-3 CHARAKTERYSTYKA OBIEKTU Obiekt Domu Pomocy Społecznej jest budynkiem murowanym w kształcie litery L Budynek trzykondygnacyjny, całkowicie podpiwniczony. W budynku znajdują się dwie klatki schodowe. W celu dostosowania obiektu do wymagań ochrony przeciwpożarowej projektuje się powstanie wydzieleń w postaci ścian przeciwpożarowych i drzwi o odporności ogniowej. Drzwi przeciwpożarowe zgodnie z przepisami muszą pozostać zamknięte aby spełniały swoją rolę. W celu ułatwienia funkcjonowania mieszkańcom i personelowi Domu Pomocy Społecznej projektujemy instalację odcinania pożaru (zamknięć ogniowych ) Obiekt wyposażony jest w instalacje: 1. Elektryczną, 2. Sanitarną (woda i kanalizacja), 3. Centralnego ogrzewania, 4. Odgromową. 5. Instalację sygnalizacji alarmu pożaru (centrala FP elementy wykrywacze) 6. Instalację oddymiania klatek schodowych- wykonaną już wcześniej i funkcjonującą Projektowana instalacja odcinania pożaru zostanie połączona z centralą sygnalizacji alarmu pożaru celem wykonania sterowań, aby sygnalizowany pożar przez centralę sygnalizacji pożaru spowodował zamknięcie wszystkich drzwi pożarowych trzymanych przez elektromagnesy w pozycji otwartej. Dobór elementów Proponujemy wykonanie instalacji odcinania pożaru na bazie centrali zamknięć ogniowych BAZ 2 produkcji D+H Mechatronic AG Elementy trzymające wytypowane drzwi stanowiące wygrodzenia na drogach ewakuacyjnych to chwytaki elektromagnetyczne z grupy GT produkcji D+H Mechatronic AG.Celem wygodnego zwalniania drzwi aby zamknąć je bez alarmu proponujemy przyciski przerywające UT4U PROJEKT TECHNICZNY INSTALACJI ODCINANIA POŻARU KARTA 4

5 II CZĘŚĆ TECHNICZNA II-1 ORGANIZACJA INSTALACJI ODCINANIA POŻARU, OPIS FUNKCJONALNY Do realizacji zamknięć ogniowych w obiekcie zastosowano centralę BAZ 4 + elektromagnesy GT 50-R089 + stopka GT 50R6 i przycisk przerywający Producentem systemu jest firma: D+ H Mechatronik AG Niemcy Centrala steruje zamknięciami drzwi. Automatycznie zamyka drzwi po przesłaniu polecenia z centrali sygnalizacji alarmu pożaru. Niezbędne jest wykonanie połączenia między centralami BAZ 2 i centralą FP 1216 II-2 ELEMENTY SYSTEMU W skład instalacji wchodzą następujące urządzenia: Centrala BAZ-2 Certyfikat zgodności CNBOP nr AT /2007. Chwytak elektromagnetyczny GT 50R089 + stopka GT 50R6 Certfikat nr.0786-cpd Przycisk zwalniający UT 4U ZASILANIE ENERGETYCZNE Centrala odcinania pożaru wymaga zasilania podstawowego napięciem 230V AC, 50 Hz. Podłączenie wykonać jako nierozłączne. Okablowanie LINIE DOZOROWE Linie dozorowe (sygnałowe) od centrali odcinania pożaru wykonane przewodem typu YnTKSY 1x2x1. Kable posiadają certyfikat zgodności CNBOP nr 1981/2006. Uwaga: szczegółowe warunki montażu i eksploatacji dołączone centrali. na kartach katalogowych PROJEKT TECHNICZNY INSTALACJI ODCINANIA POŻARU KARTA 5
