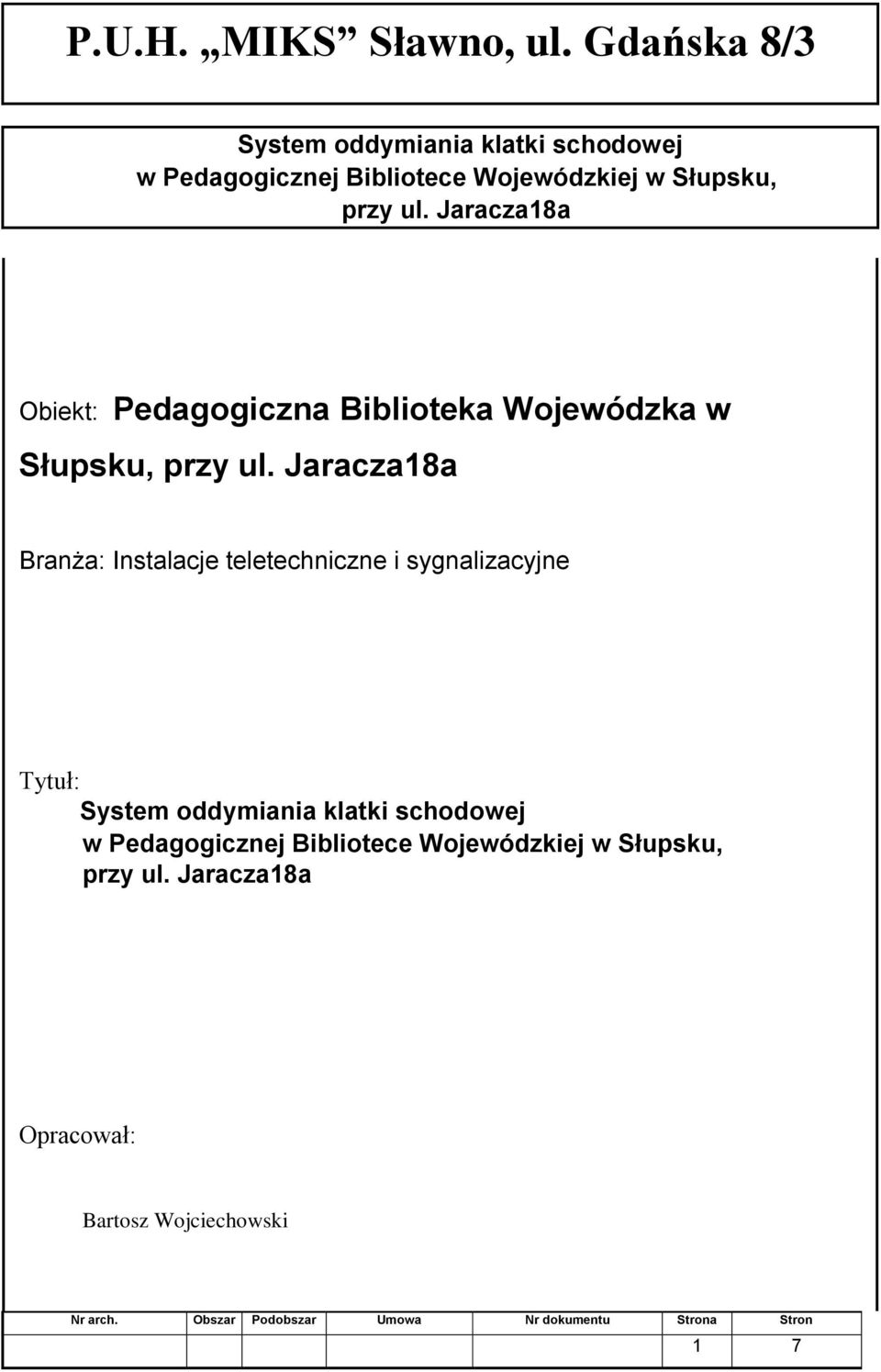

1 Obiekt: Pedagogiczna Biblioteka Wojewódzka w Słupsku, Branża: Instalacje teletechniczne i sygnalizacyjne Tytuł: Opracował: Bartosz Wojciechowski 1 7

2 Spis zawartości Lp. Tytuł Nr biura Nr GL S.A opis Zestawienie materiałowe sprzętowe Nr str. Rewizja Stadium Data 2. Rzuty klatki nr 1 3. Rzuty klatki nr 2 4. Schemat blokowy 2 7

3 1. INSTALACJA ODDYMNIAJĄCA 1.1. Stan istniejący Budynek trzykondygnacyjny Instalacja projektowana Projektuje się zainstalowanie systemu oddymiania na klatce schodowej budynku. W budynku do oddymiania zostaną wysterowane okna na poddaszu Sterowania zewnętrzne Projekt zakłada realizację następujących funkcji sterowniczych: - automatyczne załączanie oraz kontrola stanu pracy systemu wysterowania okien Realizacja funkcji sterowniczych następować będzie zgodnie z przyporządkowaniem funkcji załączanej i załączającej Linie dozorowe, strefy Dla budynku projektuje się jedną linię dozorową z czujką DOR 40 oraz drugą wyposażoną w przyciski oddymiające. Projekt zakłada sterowanie oddymianiem za pomocą czujki DOR 40 lub z dwóch przycisków RT Instalacja sterowania oddymianiem Projekt zawiera elementy sterowania okiennym systemem oddymiania D+H. Linie zasilania okiennych siłowników podzielono zgodnie z poniższą tabelą: TABLICA 1 Nr zespołu Okno/Klapa dymowa Siłownik 1 2 1x KA34/500 1xKA64/500-TW1 Drzwi zew. 1* DDS 50/ x KA34/500 1xKA64/500-TW1 Drzwi zew. 1* DDS 50/50 Centrale oddymiające: RZN 4408K firmy D + H (centrala bezobsługowa) zlokalizowana na każdej klatce schodowej. 3 7

4 Obliczenia powierzchni czynnych oddymiania OBLICZENIA DLA KLATKI SCHODOWEJ 1 oraz dobór siłowników Zgodnie z PN-B ma być 5,00 % pow.klatki schodowej i nie mniej niż 1,00 M 2 Klatka schodowa, ok. 15 m 2 wymagana wentylacja 1 m 2 Wymagana powierzchnia geometryczna Cv=0,3 i 0,4 3,3 m 2 WYSIĘG skrzydła okien na klatce schodowej Wymiary okna 1 szt. 1,8x0,9m 2 x0,3 =0,24 m 2 1 szt. 2,58x0,86 x0,4 =0,88 m 2 powierzchnia oddymiania = 1,12 m 2 Obliczenia wykonano wg normy DIN

5 OBLICZENIA DLA KLATKI SCHODOWEJ 2 Zgodnie z PN-B ma być 5,00 % pow.klatki schodowej i nie mniej niż 1,00 M 2 Klatka schodowa, ok. 15 m 2 wymagana wentylacja 1 m 2 Wymagana powierzchnia geometryczna Cv=0,3 i 0,4 3,3 m 2 WYSIĘG skrzydła okien na klatce schodowej Wymiary okna 1 szt. 1,8x0,9m 2 x0,3 =0,24 m 2 1 szt. 2,58x0,86 x0,4 =0,88 m 2 powierzchnia oddymiania = 1,12 m 2 Obliczenia wykonano wg normy DIN

6 1.6. Instalacje przewodowe Zaprojektowano instalacje przewodami:: - linia sygnałowa do czujki przewodem teletechnicznym w izolacji z polwinitu samogasnącego typu YnTKSY 1x2x0,8mm - linia sygnałowa do przycisków przewodem teletechnicznym w izolacji z polwinitu samogasnącego typu YnTKSY 6x2x0,8mm - linie zasilania siłowników okiennych kablem ognioodpornym typu X- FLAME - HDGs 3x1,5mm Uwagi końcowe Urządzenia systemu sygnalizacji pożaru oraz sterowania oddymianiem posiadają świadectwo certyfikacji CNBOP w Józefowie. Wszystkie prace wykonane zostały zgodnie z przepisami obowiązującymi w budownictwie teletechniki, wytycznymi CNBOP oraz instrukcjami i dokumentacjami techniczno - ruchowymi zastosowanych urządzeń. 6 7

7 1.8. Zestawienie urządzeń i materiałów podstawowych Lp. Wyszczególnienie Symbol Ilość UWAGI katalog. 1. Centrala oddymiania RZN 4408-K 2 D+H 2. Siłownik łańcuchowy KA-34/500 2 D+H 3. Siłownik łańcuchowy KA64/500-TW1 2 D+H 4. Napęd drzwiowy DDS 50/500 2 D+H 5. Czujka dymu DOR 40 2 Polon Alfa 6. Przycisk oddymiania RT-42 2 D+H 7. Przycisk oddymiania RT-42ST 2 D+H 8. Akumulatory do centrali RZN 4408K 4 D+H 9. Konsola RE-KA 2 D+H 10. Konsola RA-KA-TW 2 D+H 11. Przewód teletechniczny YnTKSYekw 60 BITNER 3x2x0,8 12. Przewód teletechniczny YnTKSY 1x2x0,8 40 BITNER 13. Przewód ognioodporny HDGs3x1,5 100 BITNER 14. Przewód YDYp 2x 1,5 BITNER 2. Proponowany sposób obudowy klatki schodowej. W celu zapewnienia właściwych długości dojść ewakuacyjnych w budynku projektuje się wykonanie ścian w klasie odporności ogniowej REI 60 oddzielających klatkę schodową od korytarzy na wszystkich kondygnacjach i zamknięcie jej drzwiami. 3. Normy i dokumenty związane o Ustawa z dnia 24 sierpnia 1991 r. o ochronie przeciwpożarowej. (Dz. U. z 2002 r. Nr 147, poz. 1229, z późniejszymi zmianami) o Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 21 kwietnia 2006 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. Nr 80, poz. 563) o Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690, z późniejszymi zmianami) o Ustawa z dnia 7 lipca 1994 r. Prawo budowlane. (Dz. U. z 2000 r. Nr 106, poz. 1126, z późniejszymi zmianami) 7 7
