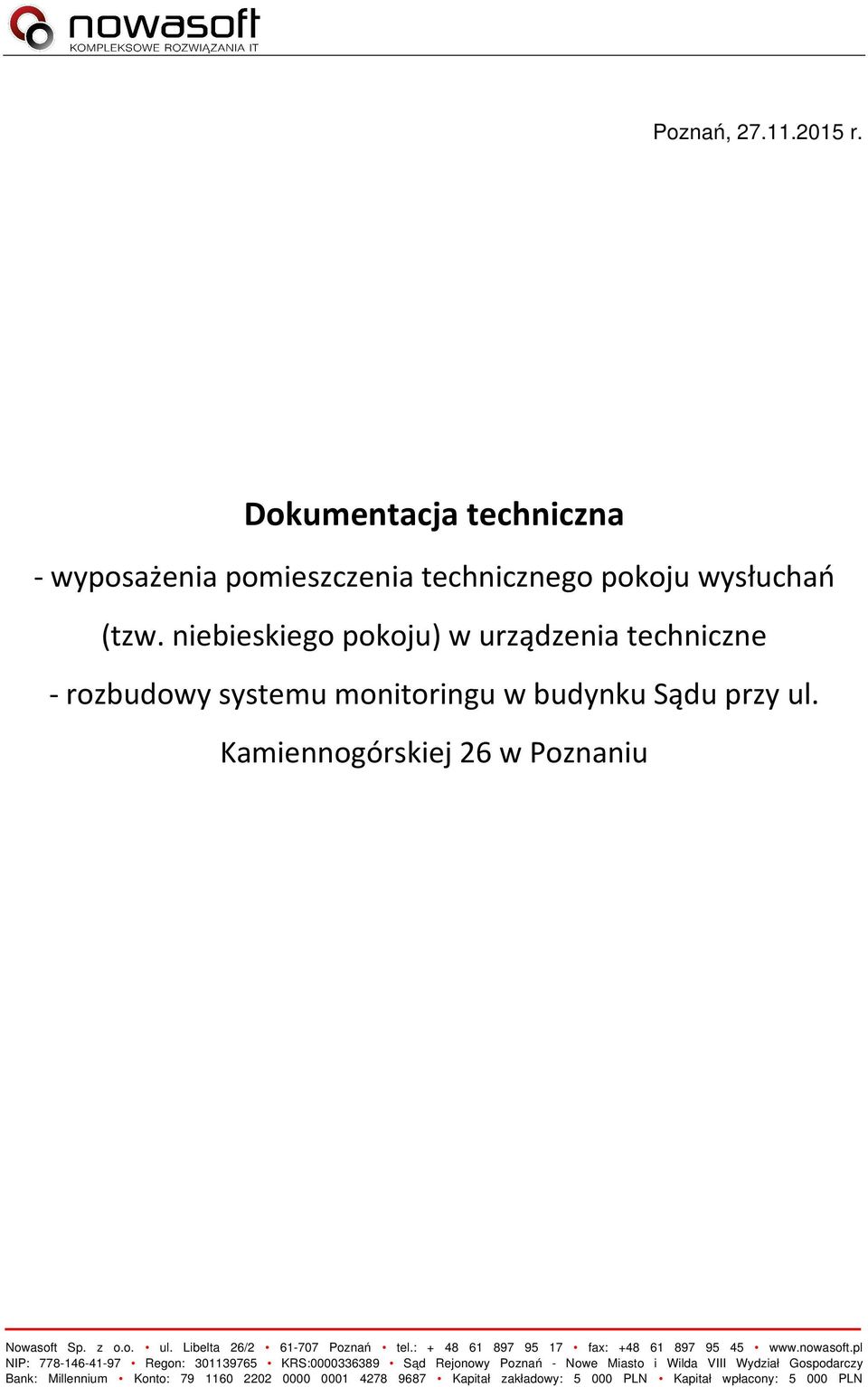

1 Poznań, r. Dokumentacja techniczna - wyposażenia pomieszczenia technicznego pokoju wysłuchań (tzw. niebieskiego pokoju) w urządzenia techniczne - rozbudowy systemu monitoringu w budynku Sądu przy ul. Kamiennogórskiej 26 w Poznaniu

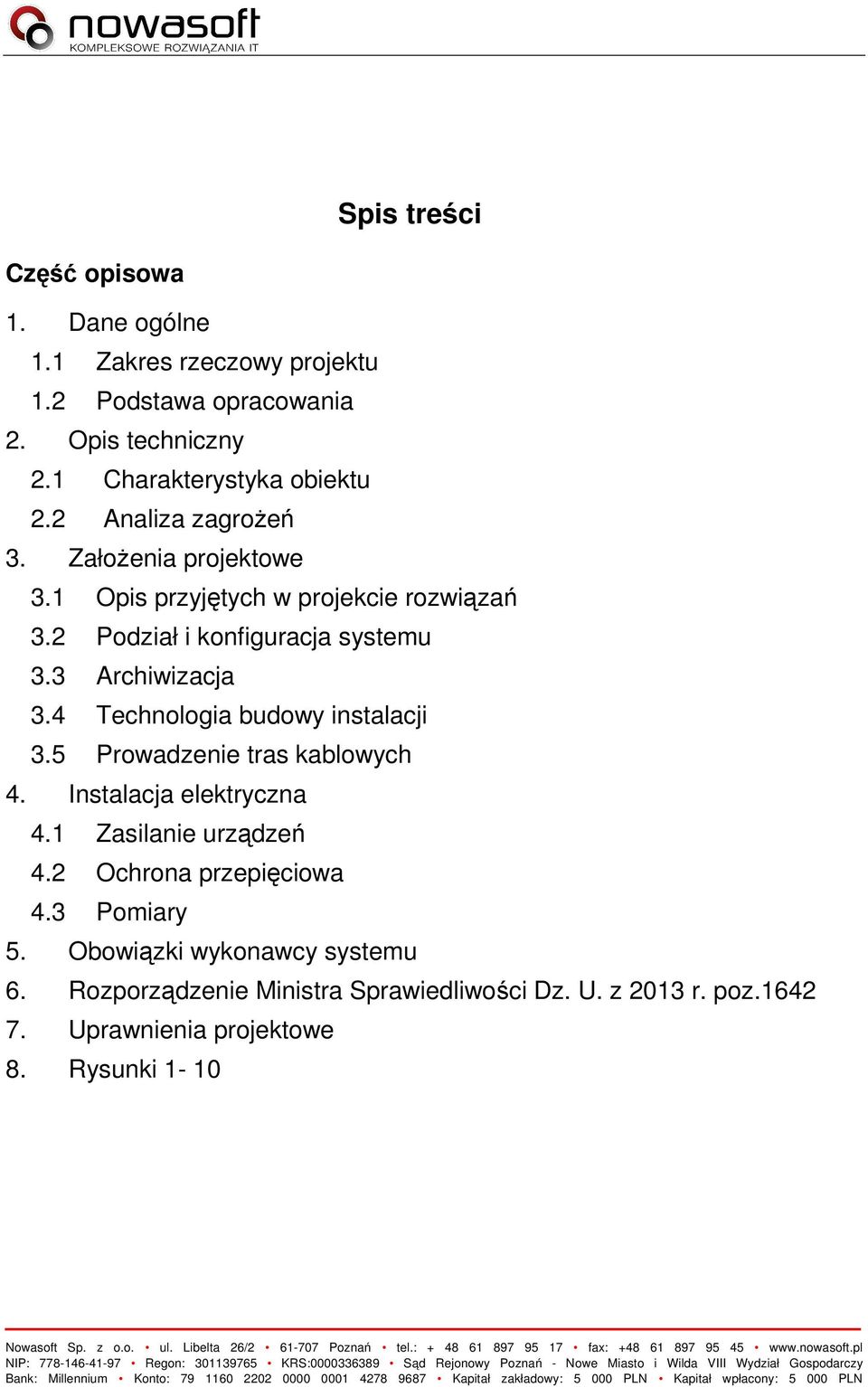

2 Spis treści Część opisowa 1. Dane ogólne 1.1 Zakres rzeczowy projektu 1.2 Podstawa opracowania 2. Opis techniczny 2.1 Charakterystyka obiektu 2.2 Analiza zagrożeń 3. Założenia projektowe 3.1 Opis przyjętych w projekcie rozwiązań 3.2 Podział i konfiguracja systemu 3.3 Archiwizacja 3.4 Technologia budowy instalacji 3.5 Prowadzenie tras kablowych 4. Instalacja elektryczna 4.1 Zasilanie urządzeń 4.2 Ochrona przepięciowa 4.3 Pomiary 5. Obowiązki wykonawcy systemu 6. Rozporządzenie Ministra Sprawiedliwości Dz. U. z 2013 r. poz Uprawnienia projektowe 8. Rysunki 1-10

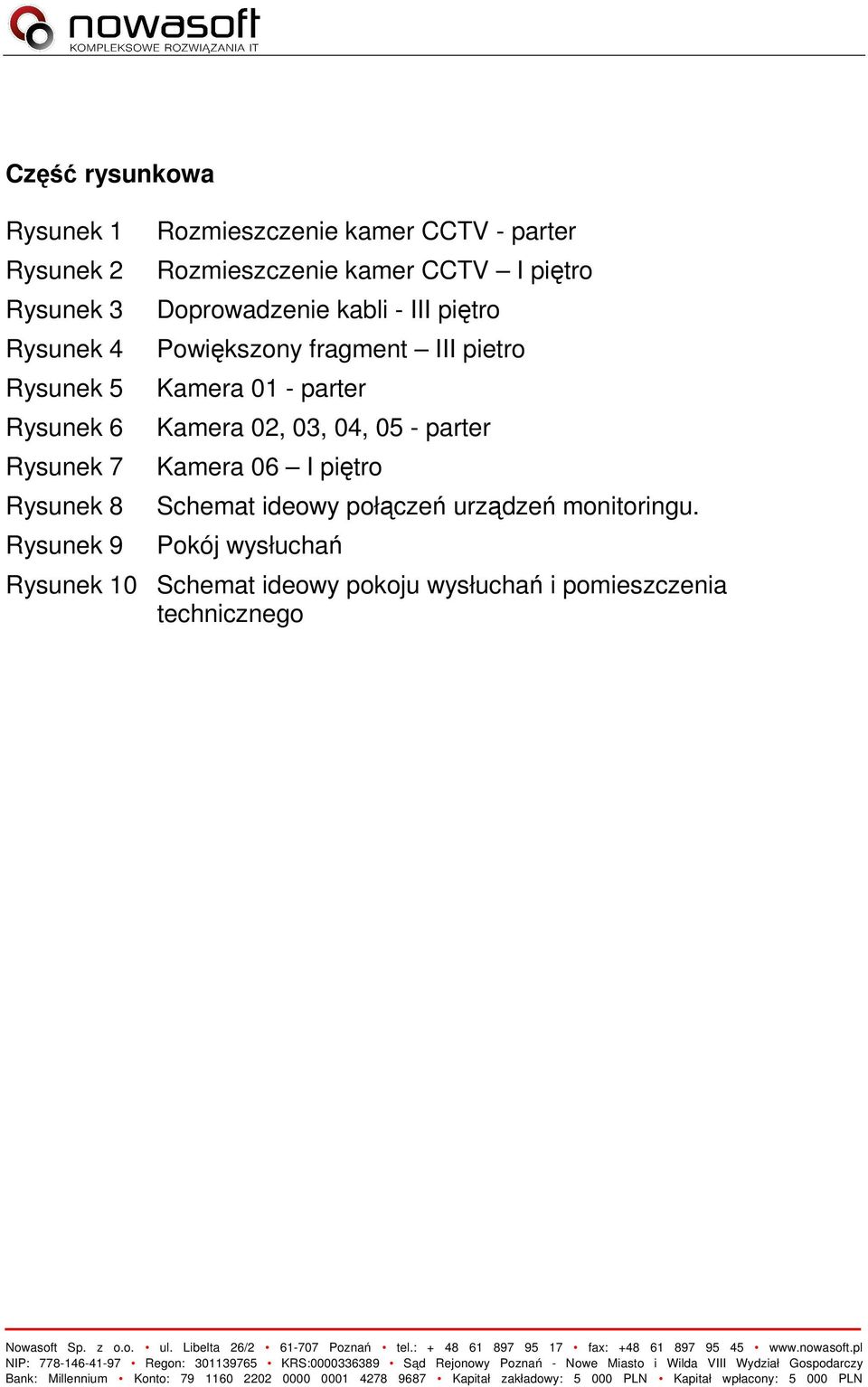

3 Część rysunkowa Rysunek 1 Rysunek 2 Rysunek 3 Rysunek 4 Rysunek 5 Rysunek 6 Rysunek 7 Rysunek 8 Rysunek 9 Rozmieszczenie kamer CCTV - parter Rozmieszczenie kamer CCTV I piętro Doprowadzenie kabli - III piętro Powiększony fragment III pietro Kamera 01 - parter Kamera 02, 03, 04, 05 - parter Kamera 06 I piętro Schemat ideowy połączeń urządzeń monitoringu. Pokój wysłuchań Rysunek 10 Schemat ideowy pokoju wysłuchań i pomieszczenia technicznego

4 1. Dane ogólne 1.1. Zakres rzeczowy projektu. Przedmiotem projektu jest rozbudowa instalacji systemu nadzoru wizyjnego terenu Sądu Rejonowego Poznań Grunwald i Jeżyce przy ul. Kamiennogórskiej 26 w Poznaniu oraz wyposażenie techniczne pokoju wysłuchań tzw. niebieskiego pokoju. Dokumentacja techniczna obejmuje instalację następujących urządzeń dla instalacji CCTV: - Rejestrator cyfrowy - Kamery zewnętrzne - Kamery wewnętrzne Dla niebieskiego pokoju: - kamery - mikrofony - rejestrator - nagrywarka zewnętrzna - mikser - interkom - monitor 1.2. Podstawa opracowania Podstawą do wykonania dokumentacji było - Zlecenie Inwestora - podkłady budowlane budynków - uzgodnienia z Inwestorem - Rozporządzenie Ministra Sprawiedliwości z dnia r. Dz. U. z dnia W sprawie sposobu przygotowania przesłuchania przeprowadzanego w trybie

5 określonym w art. 185a 185c Kodeksu postępowania karnego. - Projekt budowlany. Systemy nadzoru wizyjnego PN-EN Ustawa Prawo Budowlane Dz. U. poz. 443 z r.. Zalecenia producentów urządzeń 2. Opis techniczny 2.1. Charakterystyka obiektu Wejście dla osób znajdują się od ulicy Kamiennogórskiej. Wjazd samochodów na parking od ulicy Kamiennogórskiej. W obiekcie jest 24 godzinny nadzór fizyczny firmy ochroniarskiej Analiza zagrożeń Obiekt jest czynny przez 5 dni w tygodniu od poniedziałku do piątku. Ze względu na charakter zadań i zakres obowiązków istnieje wysokie ryzyko napaści osób na pracowników w celu wpłynięcia na efekty ich pracy oraz zniszczenia dokumentów i dowodów. Wśród osób odwiedzający zdarzają się osoby szukające okazji do dokonania przestępstwa jak kradzieże mienia, sprzętu sądu (np. komputery) lub niszczenie mienia znacznej wartości. Istnieje obawa działań terrorystycznych jak podłożenie ładunków wybuchowych w obiektach lub w pojazdach pozostawionych na parkingach, zajęcie pomieszczeń lub wywołanie zagrożenia dla zdrowia i życia ludzi przy użyciu substancji niebezpiecznych.. Zadaniem systemy telewizyjnego nadzoru jest uzupełnienie funkcji pozostałych systemów bezpieczeństwa jak system sygnalizacji włamania i napadu, kontrola dostępu oraz system sygnalizacji pożaru.

6 3. Założenia projektowe 3.1. Opis przyjętych w systemie rozwiązań Celem projektowanej instalacji jest zwiększenie bezpieczeństwa obiektu i osób w nim przebywających poprzez zapewnienie obserwacji wyznaczonych przez Inwestora obszarów oraz rejestrację zdarzeń związanych z funkcjonowaniem i bezpieczeństwem. W pomieszczeniu ochrony przy wejściu do budynku zlokalizowano główny punkt obserwacyjny wyposażony w komputer monitory służące do podglądu obrazu w czasie rzeczywistym. Dwa monitory z podziałem na 16 kamer IP, w nocy kamery zewnętrzne. Punkt obserwacyjny można dowolnie modyfikować przydzielając odpowiednie kamery do monitorów. Wyposażenie niebieskiego pokoju ma zapewnić prowadzenie wysłuchań zgodnie Rozporządzeniem Ministra Sprawiedliwości Podział i konfiguracja systemu Kamery IP zewnętrzne rejestrują obraz z terenu zewnętrznego, wjazd na teren parkingu oraz wejścia do budynku. Kamery wewnętrzne rejestrują obraz z ciągów komunikacyjnych oraz wejścia i wyjścia z wind. Ukryte kamery oraz mikrofony znajdują się w pokoju wysłuchań, sprzęt do nagrywania obrazu oraz dźwięku w pokoju technicznym. Interkom zapewnia dyskretną łączność pomiędzy osobami z pokoju technicznego a osoba prowadzącą wysłuchanie. Takie rozmowy również musza być nagrywane Archiwizacja Archiwizacja kamer IP odbywać się będzie na rejestratorze IP umieszczonym w szafie okablowania strukturalnego serwerowni z dwoma dyskami twardymi po 4 T

7 pojemności razem 8T. Rejestracja obrazu i dźwięku z niebieskiego pokoju odbywać się będzie na rejestratorze oraz zewnętrznej nagrywarce Technologia budowy instalacji. Instalacje wewnątrz budynku prowadzić w rurkach PCV nad sufitami powieszonymi. W miejscach, w których nie występują sufity podwieszane prowadzić przewody w korytach PCV.W korytkach i przepustach przez ściany pozostawić zapas 30% wolnej przestrzeni na ewentualną rozbudowę instalacji. Przejścia przewodów przez przegrody zabezpieczyć rurami ochronnymi. Przejścia przewodów przez strefy pożarowe zabezpieczyć masami pożarowymi gwarantującymi uzyskanie klasy odporności ogniowej przejścia EI stosowanej do klasy odporności przegrody. Kamery zewnętrzne montowane na ścianach budynków należy umieścić na wysokości ok. 3,5 m nad poziomem terenu w odległości nie mniejszej niż 2 m od zwodów pionowych instalacji odgromowej budynków. Instalacje należy wykonać przewodami UTP 4x2x0,5 innego koloru niż szary (np. niebieski firmy Schrack) dla rozróżnienia od okablowania strukturalnego. Pomiędzy switchem z parteru serwerownia a III piętrem połączenie wykonać jako światłowodowe wielomodowe. Urządzenia w szafach dystrybucyjnych oznaczyć. Instalacje w tzw. Niebieskim pokoju wykonać w uzgodnieniu z wyposażeniem w meble i zabawki Prowadzenie tras kablowych. Okablowanie systemu telewizji dozorowej zostało przewidziane w układzie gwieździstym. Przebiegi tras kablowych pokazano na rysunkach stanowiących rzuty poszczególnych kondygnacji budynków. Połączenie pomiędzy parterem oraz III piętrem światłowodem poprowadzone jest

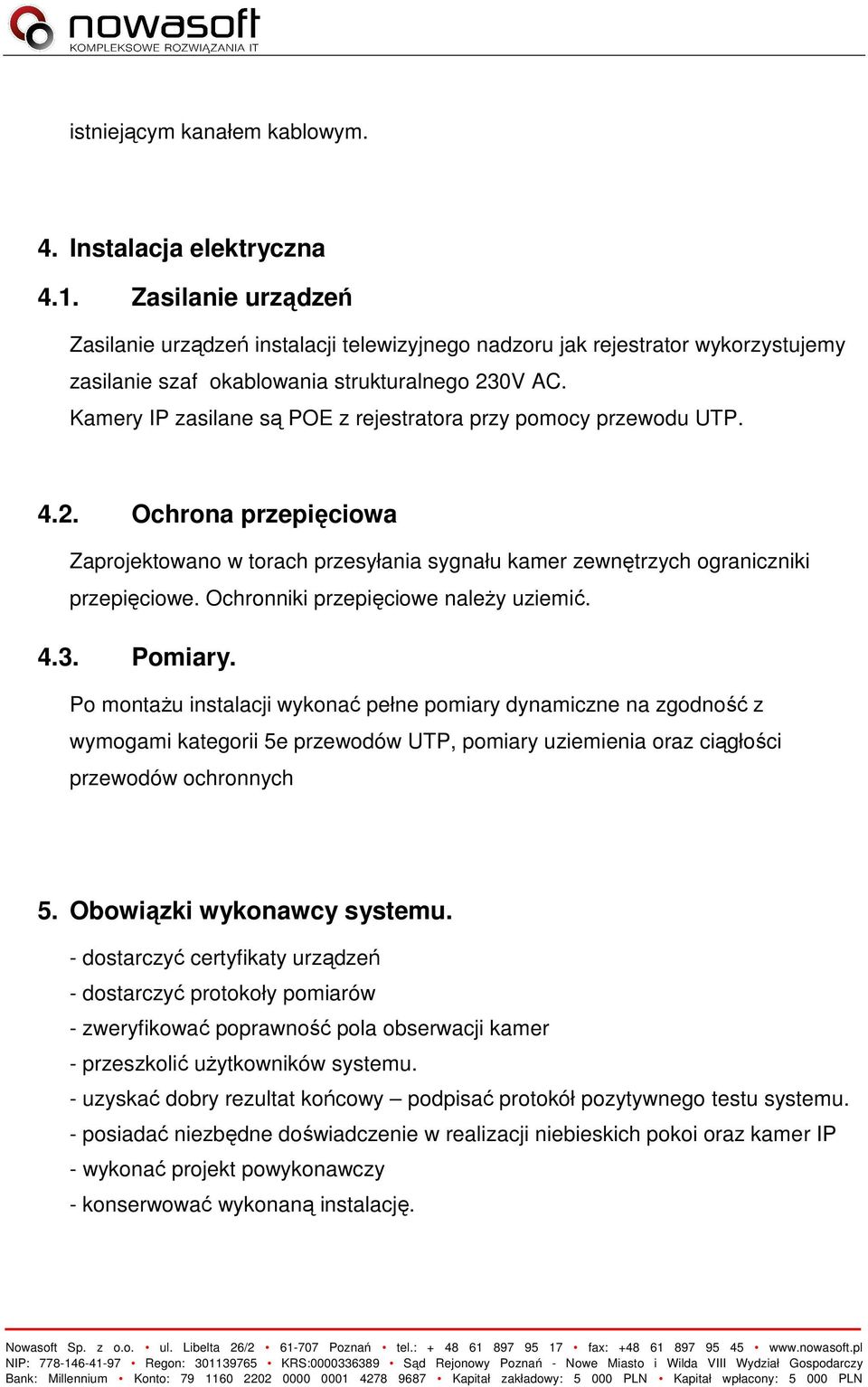

8 istniejącym kanałem kablowym. 4. Instalacja elektryczna 4.1. Zasilanie urządzeń Zasilanie urządzeń instalacji telewizyjnego nadzoru jak rejestrator wykorzystujemy zasilanie szaf okablowania strukturalnego 230V AC. Kamery IP zasilane są POE z rejestratora przy pomocy przewodu UTP Ochrona przepięciowa Zaprojektowano w torach przesyłania sygnału kamer zewnętrzych ograniczniki przepięciowe. Ochronniki przepięciowe należy uziemić Pomiary. Po montażu instalacji wykonać pełne pomiary dynamiczne na zgodność z wymogami kategorii 5e przewodów UTP, pomiary uziemienia oraz ciągłości przewodów ochronnych 5. Obowiązki wykonawcy systemu. - dostarczyć certyfikaty urządzeń - dostarczyć protokoły pomiarów - zweryfikować poprawność pola obserwacji kamer - przeszkolić użytkowników systemu. - uzyskać dobry rezultat końcowy podpisać protokół pozytywnego testu systemu. - posiadać niezbędne doświadczenie w realizacji niebieskich pokoi oraz kamer IP - wykonać projekt powykonawczy - konserwować wykonaną instalację.

9

10 sporządził Grzegorz Józefowski
