1 PROZET Wrocław, Al. Pracy 33/9 Temat opracowania : Zabudowa układu wyłączników przeciwpożarowych prądu w budynku Gimnazjum nr 7 przy ul. Kolistej17 we Wrocławiu Inwestor : Zarząd Inwestycji Miejskich Wrocław, ul. Januszowicka 15a Obiekt : Instalacja wyłączników przeciwpożarowych prądu w Gimnazjum nr 7 Stadium : Projekt budowlany Branża : Elektryczna Projektant : inż. Zdzisław Przybysławski - upraw.nr 313/77/Wwm Sprawdzający : Wiesław Wiśniowski - upraw. nr 498/81/WBPP Wrocław, Wrzesień 2013r.

2 I. OPIS TECHNICZNY 1. Podstawa opracowania 2. Zakres projektu 3. Układ zasilania energetycznego 4. Przebudowa rozdzielnicy głównej RG 5. Instalacje wyłączników przeciwpożarowych prądu 6. Zestawienie materiałów II. OBLICZENIA III. ODPISY UPRAWNIEŃ I UZGODNIEŃ iv. RYSUNKI: - Plan sytuacyjny -- E1 - Schemat układu wyłącznika p.poż. -- E2 - Rozmieszczenie wyposażenia w rozdzielnicy RG -- E3 - Rzut parteru - instalacje wyłącznika p.poż. -- E4 - Rzut piwnic - instalacje wyłącznika p.poż. -- E5 - Schemat połączeń głównych istniejącego układu zasilania - karta katalogowa ognioodpornego, bezhalogenowego przewodu typu HDGs(żo) 2x1,5 prod. BITNER - karta katalogowa puszki instalacyjnej p.poż. typu PIP-1A prod. POLON - karta katalogowa podtynkowego zwiernego wyłącznika awaryjnego prądu POLON typu ROP-63 - karta katalogowa osłony z sygnalizacją dzwiękową pożarowego wyłącznika prądu Stopper II typu CST dystrybucji firmy AAT Holding z Wrocławia

3 I. OPIS TECHNICZNY 1. Podstawa opracowania Niniejsze opracowanie wykonano w oparciu o : - umowę spisaąj z ZIM Wrocław nr NZU G z dnia r. - wizji lokalnej w terenie - inwentaryzacji budowlano - energetycznej wykonanej do celów projektowych - ustaleń z Inwestorem i Użytkownikiem obiektu 2. Zakres projektu Zakres projektu obejmuje wykonanie : a/ przebudowę głównej rozdzielnicy zasilającej nn RG b/ wykonanie instalacji sterowniczej wraz z montażem wyłączników pożarowych prądu 3.Istniejący układ zasilania energetycznego Budynek Gimnazjum zasilany jest dwoma układami energetycznymi wyposażonymi w odrębne pomiary rozliczeniowe : - pierwszy układ zasilania wyprowadzono ze złącza kablowego typu ZK-3b zlokalizowanego na zewnąrz budynku w sasiedztwie głównego wejscia do budynku szkoły. Ze złącza wyprowadzono dwa kable typu YAKY 4x240 do układu SZR zlokalizowanego w rozdzielnicy RG. Z układu SZR wyprowadzono kabel do układu pomiaru rozliczeniowego i dalej do dwóch równolegle podłączonych zabezpieczeń głównych. Z zabezpieczeń głównych zasilano dwa odpływy wlz do wydzielonych tablic zasilających obiektu. - drugi układ zasilania wyprowadzono ze złącza kablowego ZK-3a zlokalizowanego w sąsiedztwie złącza ZK-3b. Ze złacza wyprowadzono kabel typu YAKY 4x 120 do układu pomiaru

4 rozliczeniowego i dalej zabezpieczenia głównego. Z zabezpieczenia głównego zasilono odpływy wlz do wydzielonych tablic obiektowych. Istniejący układ zasilania obiektu przedstawiono na zamieszczonym do projektu schemacie zasilania. 4.Przebudowa głównej rozdzielnicy RG Przebudowa.głównej rozdzielnicy zasilającej nn RG wynika z potrzeby przystosowania jej do współprzacy z przeciwpożarowymi wyłącznikami prądu. Przyjęto demontaż demontaż głównych zabezpieczeń oraz montaż w ich miejsce wyłaczników mocy Legranda typu DPX 250 z wyzwalaczem elektronicznym. Demontowane zabezpieczenie główne to dwa rozłączniki bezpiecznikowe typu SLP oraz jedna podstawa bezpieczników mocy typu PB13. Po zdemontowaniu należy je przekazać Inwestorowi. Układ zasilania szkoły posiada dwa tory zasilające i dla ich wyłączania potrzebne są dwa tory wyłaczników przeciwpożarowych prądu. Użytkownik obiektu określił dziewięć wyjść ewakuacyjnych z budynku szkoły. Przy wyjściach ewakuacyjnych umieszczono po dwa wyłączniki p.poż. po jednym dla każdego układu zasilania. Do pozbawienia zasilania całego budynku Gimnazjum konieczne jest uruchomienie obydwu torów wyłączników przeciwpożarowych - stłuczenia szybek w obu wyłącznikach i wciśnięcia przycisków. Przy każdym zestawie przycisków p.poż. nalezy umieścić tabliczkę z napisem : Przy wystąpieniu pożaru stłuc szybki i wcisnąć przyciski obu wyłączników 5. Instalacje wyłączników przeciwpożarowych prądu W budynku instalacje wyłaczników przeciwpożarowych wykonać : - na poziomie piwnic wykonać całkowicie jako natynkową z prowadzeniem przewodów na metalowych uchwytach klamerkowych.

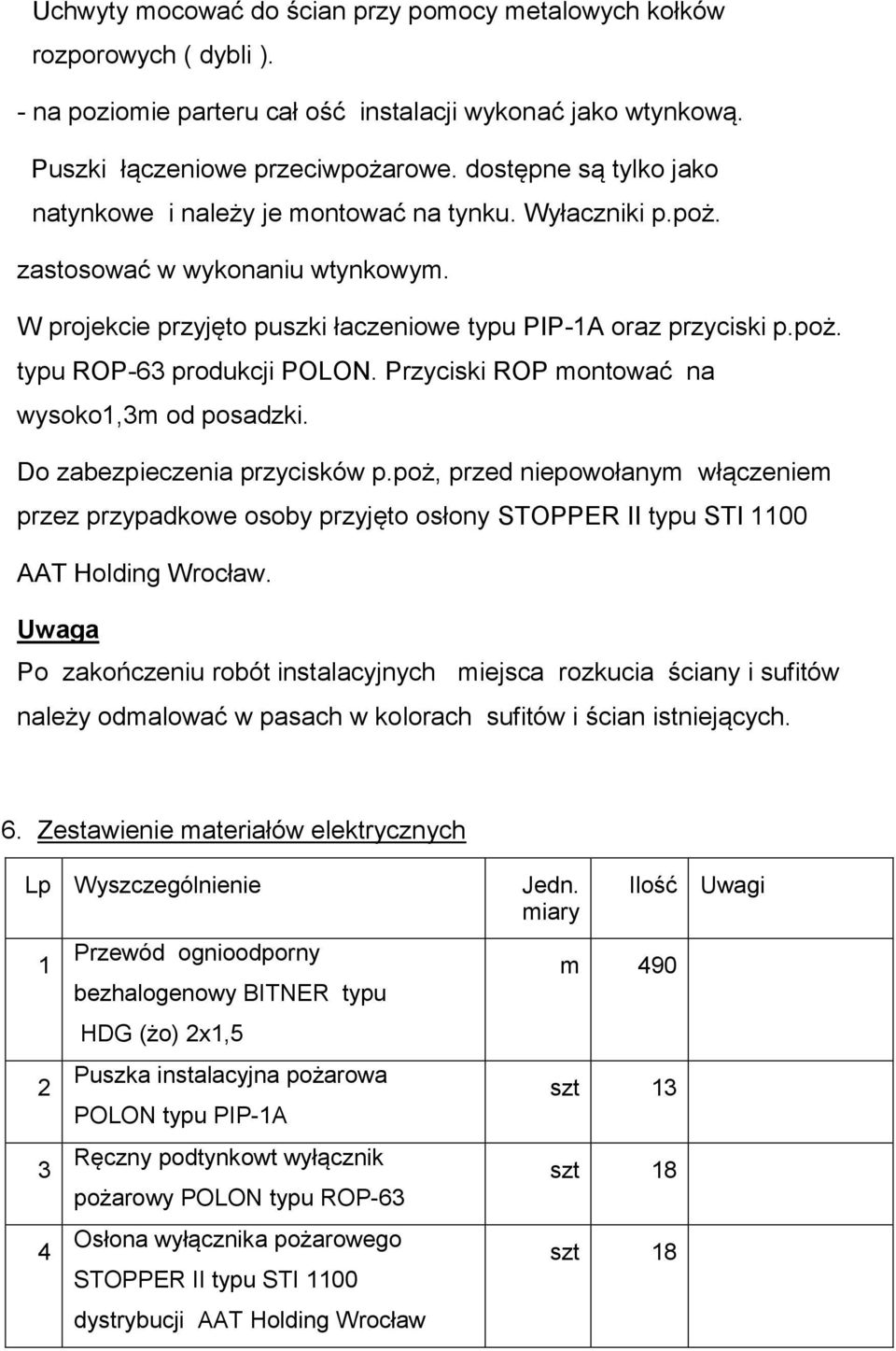

5 Uchwyty mocować do ścian przy pomocy metalowych kołków rozporowych ( dybli ). - na poziomie parteru cał ość instalacji wykonać jako wtynkową. Puszki łączeniowe przeciwpożarowe. dostępne są tylko jako natynkowe i należy je montować na tynku. Wyłaczniki p.poż. zastosować w wykonaniu wtynkowym. W projekcie przyjęto puszki łaczeniowe typu PIP-1A oraz przyciski p.poż. typu ROP-63 produkcji POLON. Przyciski ROP montować na wysoko1,3m od posadzki. Do zabezpieczenia przycisków p.poż, przed niepowołanym włączeniem przez przypadkowe osoby przyjęto osłony STOPPER II typu STI 1100 AAT Holding Wrocław. Uwaga Po zakończeniu robót instalacyjnych miejsca rozkucia ściany i sufitów należy odmalować w pasach w kolorach sufitów i ścian istniejących. 6. Zestawienie materiałów elektrycznych Lp Wyszczególnienie Przewód ognioodporny 1 bezhalogenowy BITNER typu HDG (żo) 2x1,5 Puszka instalacyjna pożarowa 2 POLON typu PIP-1A Ręczny podtynkowt wyłącznik 3 pożarowy POLON typu ROP-63 Osłona wyłącznika pożarowego 4 STOPPER II typu STI 1100 dystrybucji AAT Holding Wrocław Jedn. miary m 490 szt 13 szt 18 szt 18 Ilość Uwagi

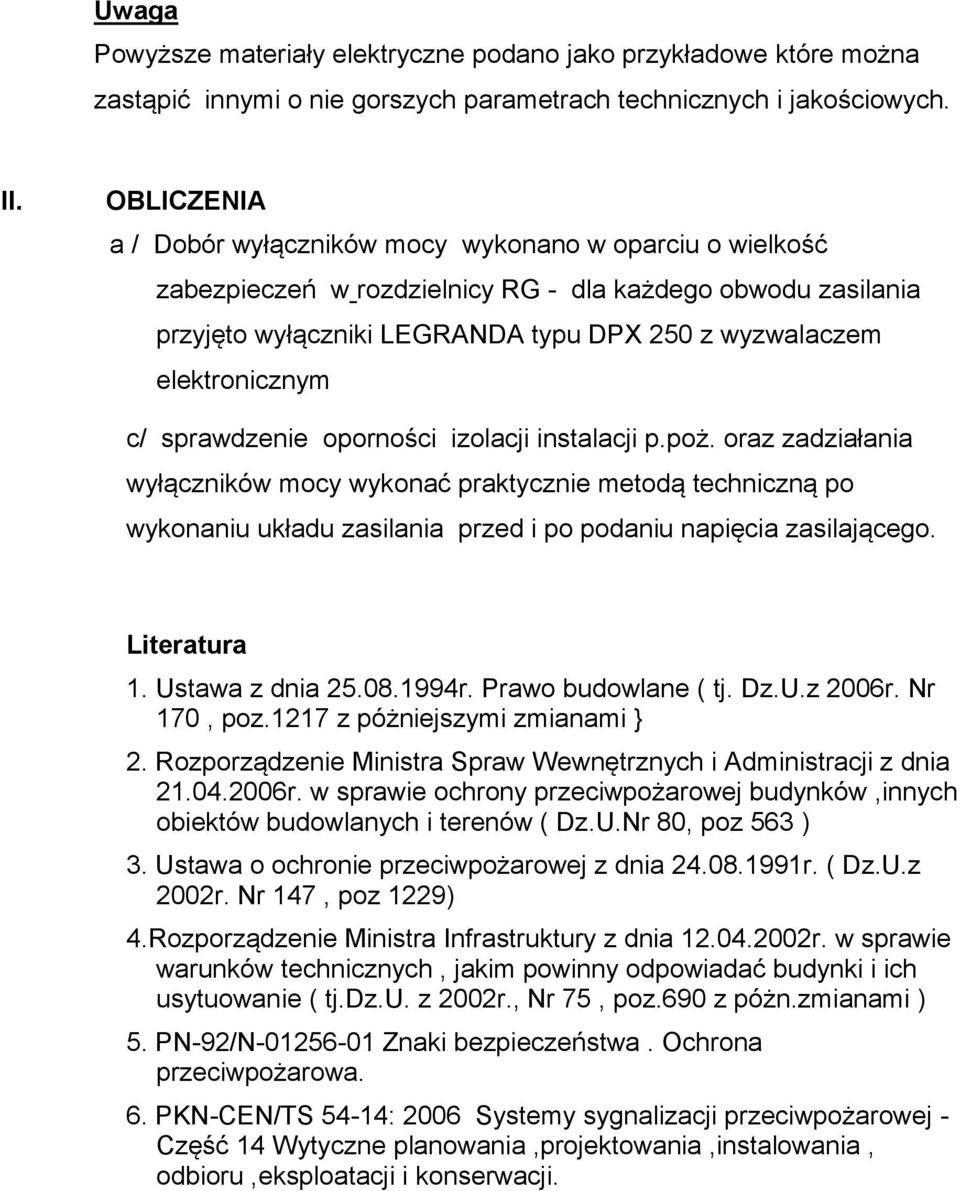

6 Uwaga Powyższe materiały elektryczne podano jako przykładowe które można zastąpić innymi o nie gorszych parametrach technicznych i jakościowych. II. OBLICZENIA a / Dobór wyłączników mocy wykonano w oparciu o wielkość zabezpieczeń w rozdzielnicy RG - dla każdego obwodu zasilania przyjęto wyłączniki LEGRANDA typu DPX 250 z wyzwalaczem elektronicznym c/ sprawdzenie oporności izolacji instalacji p.poż. oraz zadziałania wyłączników mocy wykonać praktycznie metodą techniczną po wykonaniu układu zasilania przed i po podaniu napięcia zasilającego. Literatura 1. Ustawa z dnia r. Prawo budowlane ( tj. Dz.U.z 2006r. Nr 170, poz.1217 z póżniejszymi zmianami } 2. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia r. w sprawie ochrony przeciwpożarowej budynków,innych obiektów budowlanych i terenów ( Dz.U.Nr 80, poz 563 ) 3. Ustawa o ochronie przeciwpożarowej z dnia r. ( Dz.U.z 2002r. Nr 147, poz 1229) 4.Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie ( tj.dz.u. z 2002r., Nr 75, poz.690 z póżn.zmianami ) 5. PN-92/N Znaki bezpieczeństwa. Ochrona przeciwpożarowa. 6. PKN-CEN/TS 54-14: 2006 Systemy sygnalizacji przeciwpożarowej - Część 14 Wytyczne planowania,projektowania,instalowania, odbioru,eksploatacji i konserwacji.
