1 DO UZYTKU WEWNĘTRZNEGQ Egz. Nr... PROJEKT TECHNICZNY na wykonanie SYSTEMU SYGNALIZAC JI WŁAMANIA I NAPADU, SYSTEMU KONTROLI DOSTĘPU, SYSTEMU SYGNALIZACJI POŻARU W obiekcie: Akademia Rolnicza w Krakowie, pomieszczenie Serwerowni Kraków ul. Czysta 21 Projektował: Jerzy Ozimek ELEKTRONIKA Sp. z o.o Kraków ul. Józefa 26 KRAKÓW MARZEC 2007 Wykonano 4 egz.: Egz. Nr 4 AR Egz. Nr 5 w pliku PDF na CDROM 1

2 SPIS TREŚCI 1. Dane ogólne Charakterystyka obiektu Opis techniczny systemu SWN Opis techniczny systemu SAP Opis techniczny systemu ACS Zalecenia dotyczące konserwacji systemów Dodatkowy system CCTV... 2

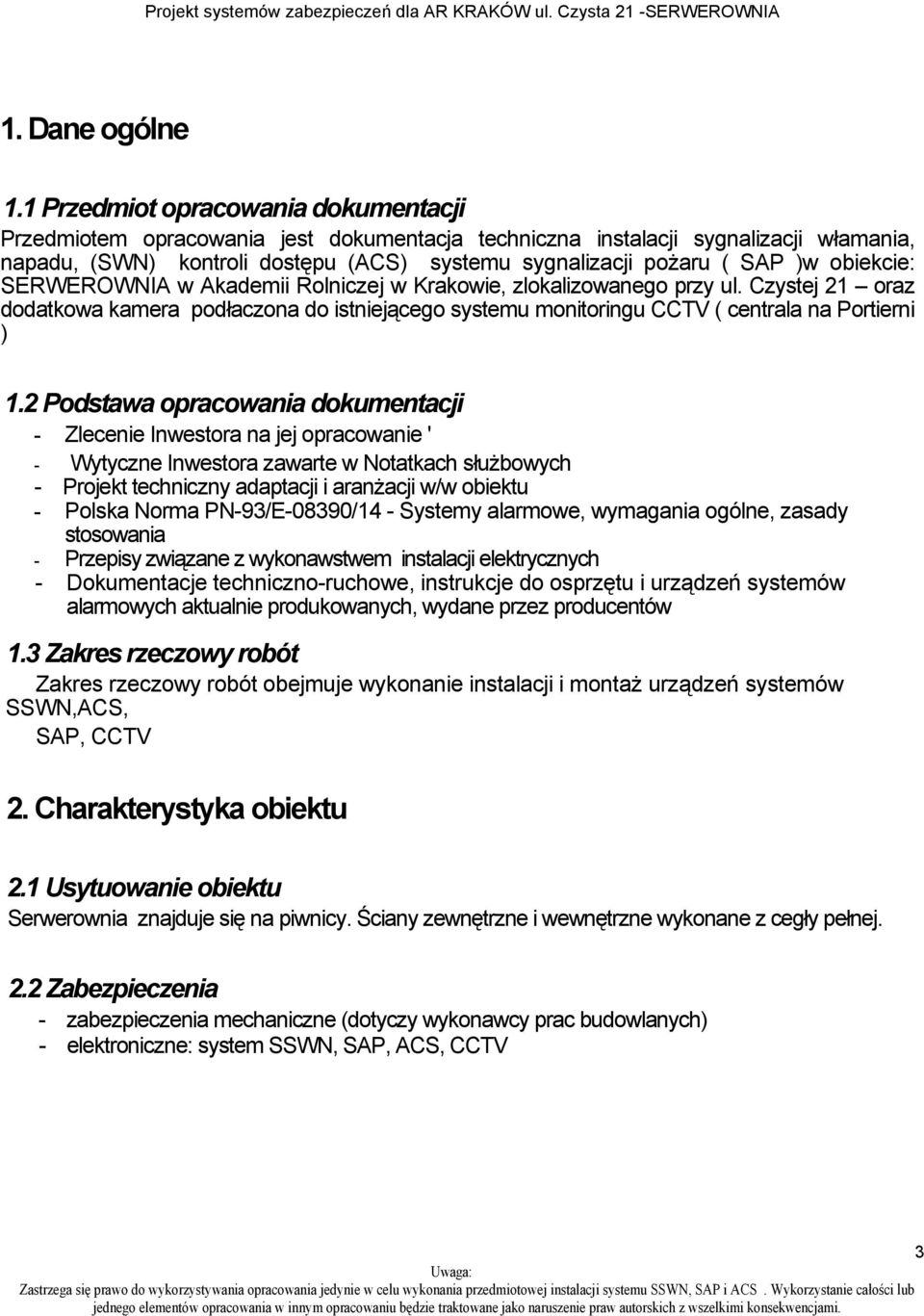

3 1. Dane ogólne 1.1 Przedmiot opracowania dokumentacji Przedmiotem opracowania jest dokumentacja techniczna instalacji sygnalizacji włamania, napadu, (SWN) kontroli dostępu (ACS) systemu sygnalizacji pożaru ( SAP )w obiekcie: SERWEROWNIA w Akademii Rolniczej w Krakowie, zlokalizowanego przy ul. Czystej 21 oraz dodatkowa kamera podłaczona do istniejącego systemu monitoringu CCTV ( centrala na Portierni ) 1.2 Podstawa opracowania dokumentacji - Zlecenie Inwestora na jej opracowanie ' - Wytyczne Inwestora zawarte w Notatkach służbowych - Projekt techniczny adaptacji i aranżacji w/w obiektu - Polska Norma PN-93/E-08390/14 - Systemy alarmowe, wymagania ogólne, zasady stosowania - Przepisy związane z wykonawstwem instalacji elektrycznych - Dokumentacje techniczno-ruchowe, instrukcje do osprzętu i urządzeń systemów alarmowych aktualnie produkowanych, wydane przez producentów 1.3 Zakres rzeczowy robót Zakres rzeczowy robót obejmuje wykonanie instalacji i montaż urządzeń systemów SSWN,ACS, SAP, CCTV 2. Charakterystyka obiektu 2.1 Usytuowanie obiektu Serwerownia znajduje się na piwnicy. Ściany zewnętrzne i wewnętrzne wykonane z cegły pełnej. 2.2 Zabezpieczenia - zabezpieczenia mechaniczne (dotyczy wykonawcy prac budowlanych) - elektroniczne: system SSWN, SAP, ACS, CCTV 3

4 3. Opis techniczny systemów zabezpieczeń 3.1 Dane ogólne systemu SWN System SSWN oparty jest na bazie centrali alarmowej INTEGRA. 64 Urządzenia pozostałe zastosowane w systemie odpowiadają klasie S i C, z modułem kontroli dostepu. 3.2 Charakterystyka centrali alarmowej - możliwość podłączenia do 64 linii dozorowych w dowolnej konfiguracji - podział do 16 partycji - budowa modułowa - szyfratory z wyświetlaczem LED i LCD - do 481 kodów użytkownika o różnym poziomie dostępu - rejestracja do 1500 zdarzeń w systemie 3.3 Konfiguracja systemu System SSWN podzielony jest na niezależne podsystemy: 1. Strefa ogólna - serwerownia 2. podsystem kontroli dostępu 3. napad 3.4 Linie dozorowe W konfiguracji: - z podwójnym rezystorem (trójstanowe) - z pojedynczym rezystorem (parametryczne) 3.5 Opis funkcjonalny systemu - Panele sterowania (manipulator, szyfrator) umieszczone zostały w obudowach metalowych i zlokalizowane: przy drzwiach wejściowych, Zewnętrzny sygnalizator akustyczno-optyczny zainstalowany nad głównym wejściem. Wewnętrzny sygnalizator akustyczny zainstalowany w sali operacyjnej. Centrala alarmowa, drukarka,, źródła zasilania awaryjnego zostały zlokalizowane w pomieszczeniu serwerowni.. 4

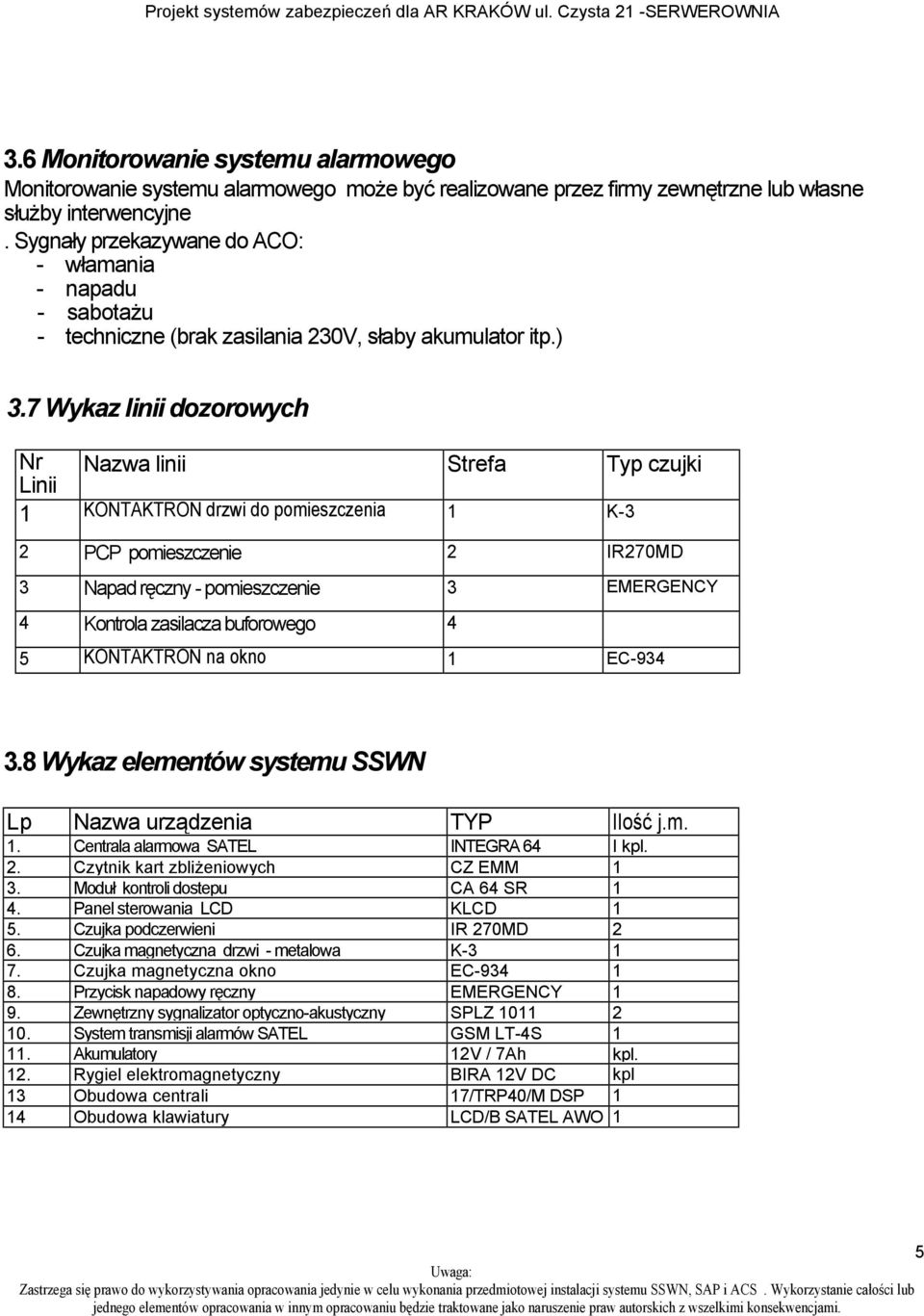

5 3.6 Monitorowanie systemu alarmowego Monitorowanie systemu alarmowego może być realizowane przez firmy zewnętrzne lub własne służby interwencyjne. Sygnały przekazywane do ACO: - włamania - napadu - sabotażu - techniczne (brak zasilania 230V, słaby akumulator itp.) 3.7 Wykaz linii dozorowych Nr Linii Nazwa linii Strefa Typ czujki 1 KONTAKTRON drzwi do pomieszczenia 1 K-3 2 PCP pomieszczenie 2 IR270MD 3 Napad ręczny - pomieszczenie 3 EMERGENCY 4 Kontrola zasilacza buforowego 4 5 KONTAKTRON na okno 1 EC Wykaz elementów systemu SSWN Lp Nazwa urządzenia TYP Ilość j.m. 1. Centrala alarmowa SATEL INTEGRA 64 I kpl. 2. Czytnik kart zbliżeniowych CZ EMM 1 3. Moduł kontroli dostepu CA 64 SR 1 4. Panel sterowania LCD KLCD 1 5. Czujka podczerwieni IR 270MD 2 6. Czujka magnetyczna drzwi - metalowa K Czujka magnetyczna okno EC Przycisk napadowy ręczny EMERGENCY 1 9. Zewnętrzny sygnalizator optyczno-akustyczny SPLZ System transmisji alarmów SATEL GSM LT-4S Akumulatory 12V / 7Ah kpl. 12. Rygiel elektromagnetyczny BIRA 12V DC kpl 13 Obudowa centrali 17/TRP40/M DSP 1 14 Obudowa klawiatury LCD/B SATEL AWO 1 5

6 3.9 Obsługa systemu alarmowego Obsługa systemu SWN zgodnie z dostarczoną instrukcją obsługi i przeszkoleniem praktycznym personelu w terminie uzgodnionym z Inwestorem Zasilanie systemu SSWN Zasilanie podstawowe systemu SSWN napięciem 230VAC/50Hz z wydzielonego obwodu zasilania tablicy rozdzielczej. Szczegółowe rozmieszczenie instalacji zawiera projekt techniczny instalacji elektrycznej obiektu. Zasilanie awaryjne systemu SSWN zapewnia jego normalną pracę przez minimum 72 h po zaniku zasilania 230 VAC w stanie dozoru, oraz 0,25 h w czasie alarmu. Zapotrzebowanie energetyczne przy 85% sprawności akumulatora 6 Ah Wymagana pojemność akumulatora z zaokrągleniu 7 Ah 4. Opis techniczny systemu SAP 4.1 Dane ogólne systemu SAP System telewizji użytkowej oparty na bazie centrali SAP IGNIS i czujek pożarowych ( czujka optyczna dymu i czujka temperatury ) umieszczonych na terenie obiektu. System ma za zadanie monitorowanie pomieszczenia serwera 4.2 Struktura organizacyjna systemu SAP System przygotowany jest do pracy bezobsługowej. W chwili wywołania alarmu sygnał jest przekazywany do nadzoru. 4.3 Rozmieszczenie czujek SAP Rozmieszczenie czujek na terenie obiektu: - czujki umieszczone w pomieszczeniu serwera - przycisk ROP 4.4 Wykaz elementów systemu SAP Lp Nazwa urządzenia TYP Ilość j. m. 1. Centrala IGNIS z zasilaczem IGNIS 1020 I kpl. 2. Czujka optyczna dymu DOR Czujka temperaturowa TUP Gniazdo do czujek G Ręczny przycisk pożarowy ROP nadtynkowy ROP 40H 1 6 jednego elementów opracowania w innym opracowaniu będzie traktowane jako naruszenie praw autorskich z wszelkimi konsekwencjami

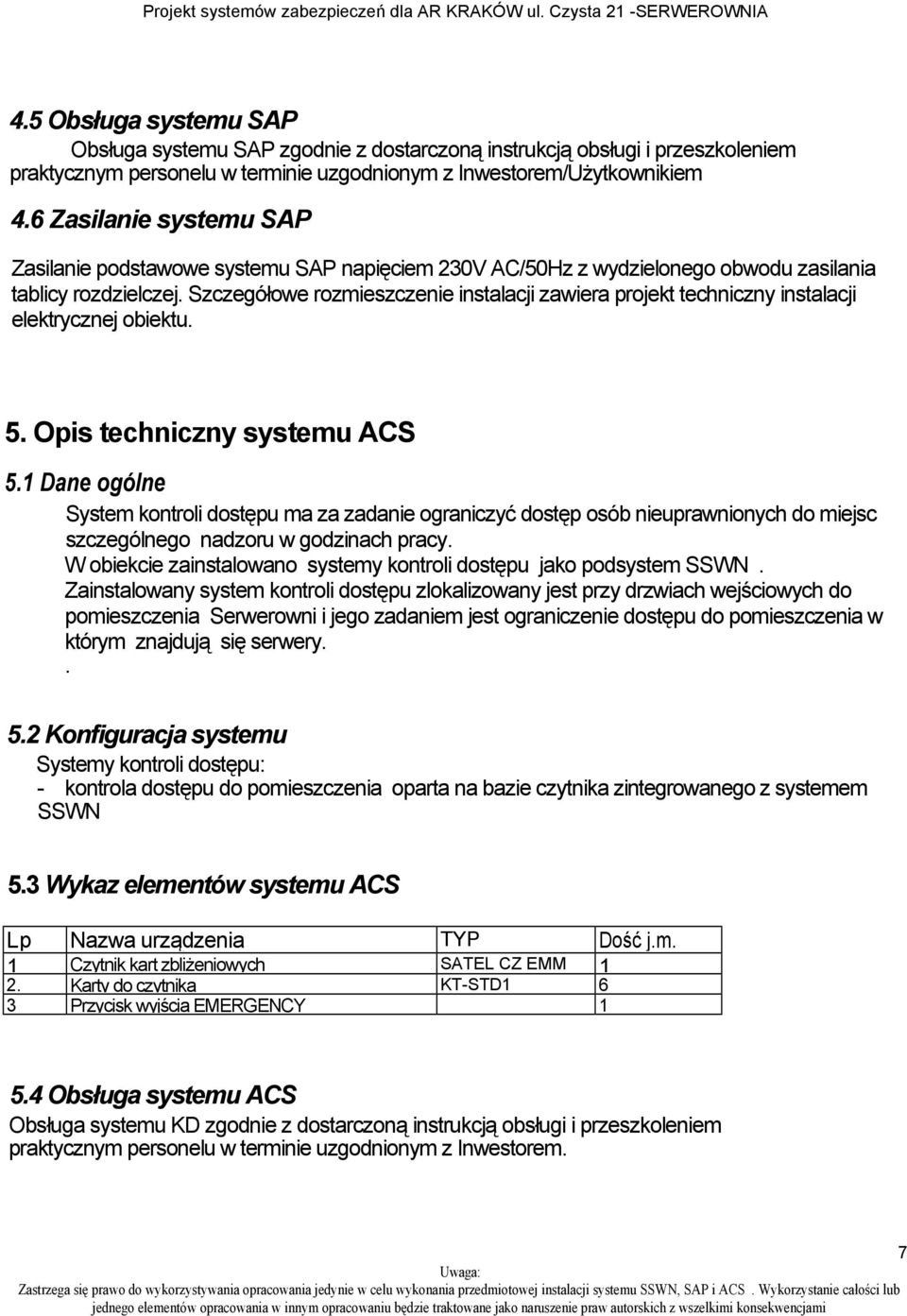

7 4.5 Obsługa systemu SAP Obsługa systemu SAP zgodnie z dostarczoną instrukcją obsługi i przeszkoleniem praktycznym personelu w terminie uzgodnionym z Inwestorem/Użytkownikiem 4.6 Zasilanie systemu SAP Zasilanie podstawowe systemu SAP napięciem 230V AC/50Hz z wydzielonego obwodu zasilania tablicy rozdzielczej. Szczegółowe rozmieszczenie instalacji zawiera projekt techniczny instalacji elektrycznej obiektu. 5. Opis techniczny systemu ACS 5.1 Dane ogólne System kontroli dostępu ma za zadanie ograniczyć dostęp osób nieuprawnionych do miejsc szczególnego nadzoru w godzinach pracy. W obiekcie zainstalowano systemy kontroli dostępu jako podsystem SSWN. Zainstalowany system kontroli dostępu zlokalizowany jest przy drzwiach wejściowych do pomieszczenia Serwerowni i jego zadaniem jest ograniczenie dostępu do pomieszczenia w którym znajdują się serwery Konfiguracja systemu Systemy kontroli dostępu: - kontrola dostępu do pomieszczenia oparta na bazie czytnika zintegrowanego z systemem SSWN 5.3 Wykaz elementów systemu ACS Lp Nazwa urządzenia TYP Dość j.m. 1 Czytnik kart zbliżeniowych SATEL CZ EMM 1 2. Karty do czytnika KT-STD1 6 3 Przycisk wyjścia EMERGENCY Obsługa systemu ACS Obsługa systemu KD zgodnie z dostarczoną instrukcją obsługi i przeszkoleniem praktycznym personelu w terminie uzgodnionym z Inwestorem. 7 jednego elementów opracowania w innym opracowaniu będzie traktowane jako naruszenie praw autorskich z wszelkimi konsekwencjami

8 5.5 Zasilanie systemu ACS Zasilanie podstawowe systemu ACS pobieranie z obwodu zasilania centrali SSWN. Szczegółowe rozmieszczenie instalacji zawiera projekt techniczny instalacji elektrycznej obiektu. 6. Zalecenia dotyczące konserwacji systemu SSWN, SAP, ACS Zgodnie z PN-93/E system SW klasy SA2 powinien być poddany szczegółowej kontroli w pełnym zakresie w okresach nie dłuższych niż raz na 3 m-ce przez uprawnionego konserwatora. 7. Dodatkowy system telewizji dozorowej CCTV Zgodnie z ustaleniami z Inwestorem zainstalowano dodatkowo kamerę w obudowie kopułkowej. Kamera nadzoruje strefę dojścia do Serwerownii. Sygnał z kamery jest przekazywany do centrali nadzoru wizyjnego zainstalowanego na Portierni. Urządzenie : Kamera w obudowie kopułkowej typ NOVUS NVC-H 200 D 12V DC UWAGA : Należy rozpatrzyć dodatkowo możliwość zainstalowania systemu gaszenia serwerów PC w oparciu o gaz obojętny lub dwutlenek węgla 8 jednego elementów opracowania w innym opracowaniu będzie traktowane jako naruszenie praw autorskich z wszelkimi konsekwencjami
