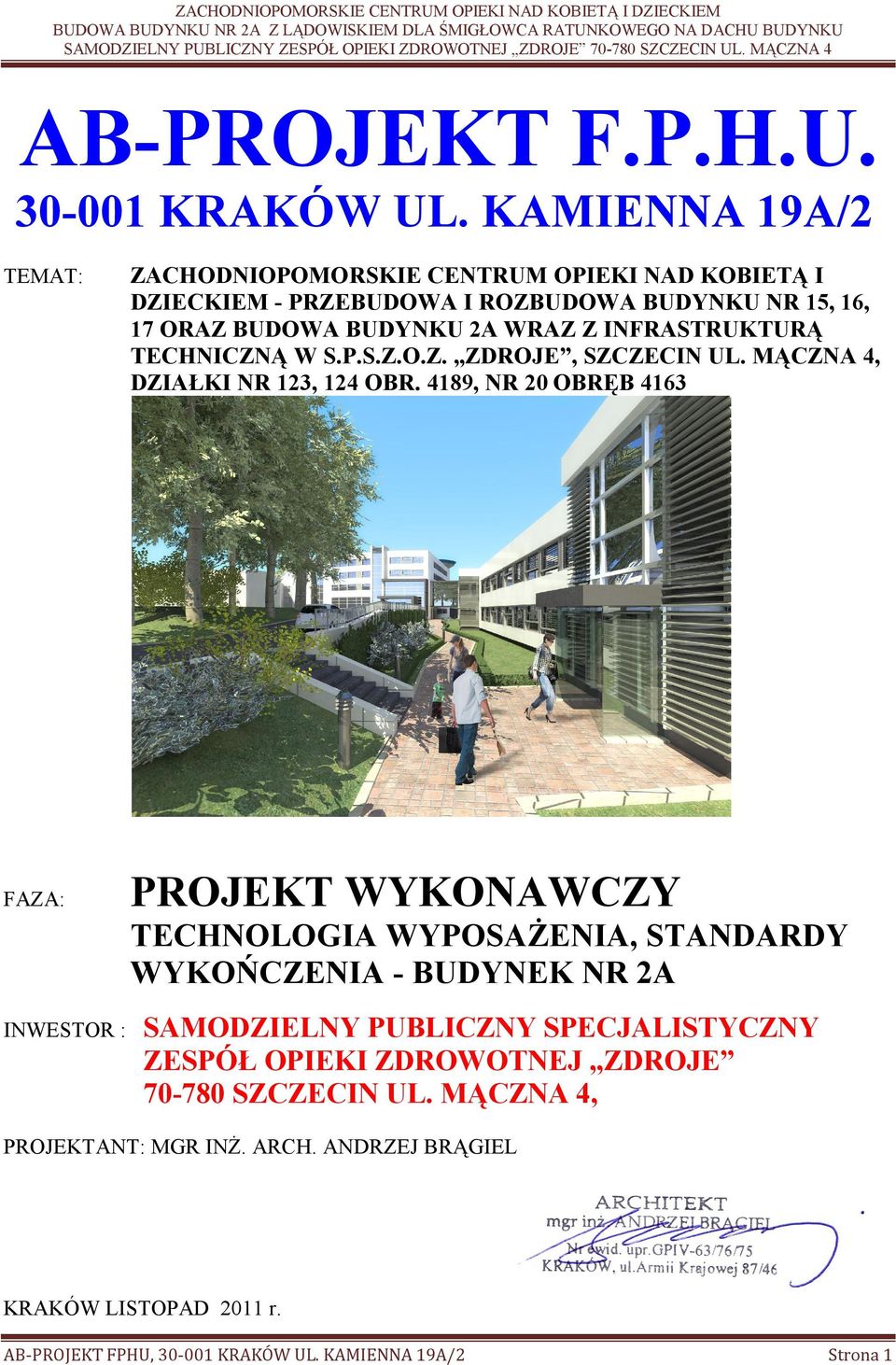

1 AB-PROJEKT F.P.H.U KRAKÓW UL. KAMIENNA 19A/2 TEMAT: ZACHODNIOPOMORSKIE CENTRUM OPIEKI NAD KOBIETĄ I DZIECKIEM - PRZEBUDOWA I ROZBUDOWA BUDYNKU NR 15, 16, 17 ORAZ BUDOWA BUDYNKU 2A WRAZ Z INFRASTRUKTURĄ TECHNICZNĄ W S.P.S.Z.O.Z. ZDROJE, SZCZECIN UL. MĄCZNA 4, DZIAŁKI NR 123, 124 OBR. 4189, NR 20 OBRĘB 4163 FAZA: PROJEKT WYKONAWCZY TECHNOLOGIA WYPOSAŻENIA, STANDARDY WYKOŃCZENIA - BUDYNEK NR 2A INWESTOR : SAMODZIELNY PUBLICZNY SPECJALISTYCZNY ZESPÓŁ OPIEKI ZDROWOTNEJ ZDROJE SZCZECIN UL. MĄCZNA 4, PROJEKTANT: MGR INŻ. ARCH. ANDRZEJ BRĄGIEL KRAKÓW LISTOPAD 2011 r. AB-PROJEKT FPHU, KRAKÓW UL. KAMIENNA 19A/2 Strona 1

2 ZAWARTOŚĆ OPRACOWANIA: I. OPIS TECHNICZNY: II. RYSUNKI: RZUT POZIOMU -2 1:100 RYS. NR 1 RZUT POZIOMU -1 1:100 RYS. NR 2 RZUT PARTERU 1:100 RYS. NR 3 RZUT I PIĘTRA 1:100 RYS. NR 4 RZUT II PIĘTRA 1:100 RYS. NR 5 RZUT III PIĘTRA 1:100 RYS. NR 6 OPIS TECHNICZNY Do projektu wykonawczego technologii wyposażenia i standardów wykończenia w budynku nr 2A Zachodniopomorskiego Centrum Opieki nad Matką i Dzieckiem w Samodzielnym Publicznym Specjalistycznym Zespole Opieki Zdrowotnej Zdroje w Szczecinie przy ul. Mącznej 4, działka nr 20, 124 obr Inwestor: Samodzielny Publiczny Specjalistyczny Zespół Opieki Zdrowotnej Zdroje Szczecin ul. Mączna 4, 1. Podstawa opracowania: Zlecenie Inwestora. Rozporządzenie Ministra Zdrowia i Opieki społecznej z dnia 10 listopada 2006r. w sprawie wymagań, jakimi powinny odpowiadać pod względem fachowym i sanitarnym pomieszczenia i urządzenia zakładu opieki zdrowotnej. Rozporządzenie Ministra Infrastruktury z dnia 07 kwietnia 2004 r. zmieniające rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie Dz.U. nr 109, poz i Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 r. (Dz.U. nr 129 z 1997 r.) w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy. Inwentaryzacja do celów projektowych wykonana przez AB-PROJEKT F.P.H.U Kraków ul. Kamienna 19a/2. AB-PROJEKT FPHU, KRAKÓW UL. KAMIENNA 19A/2 Strona 2

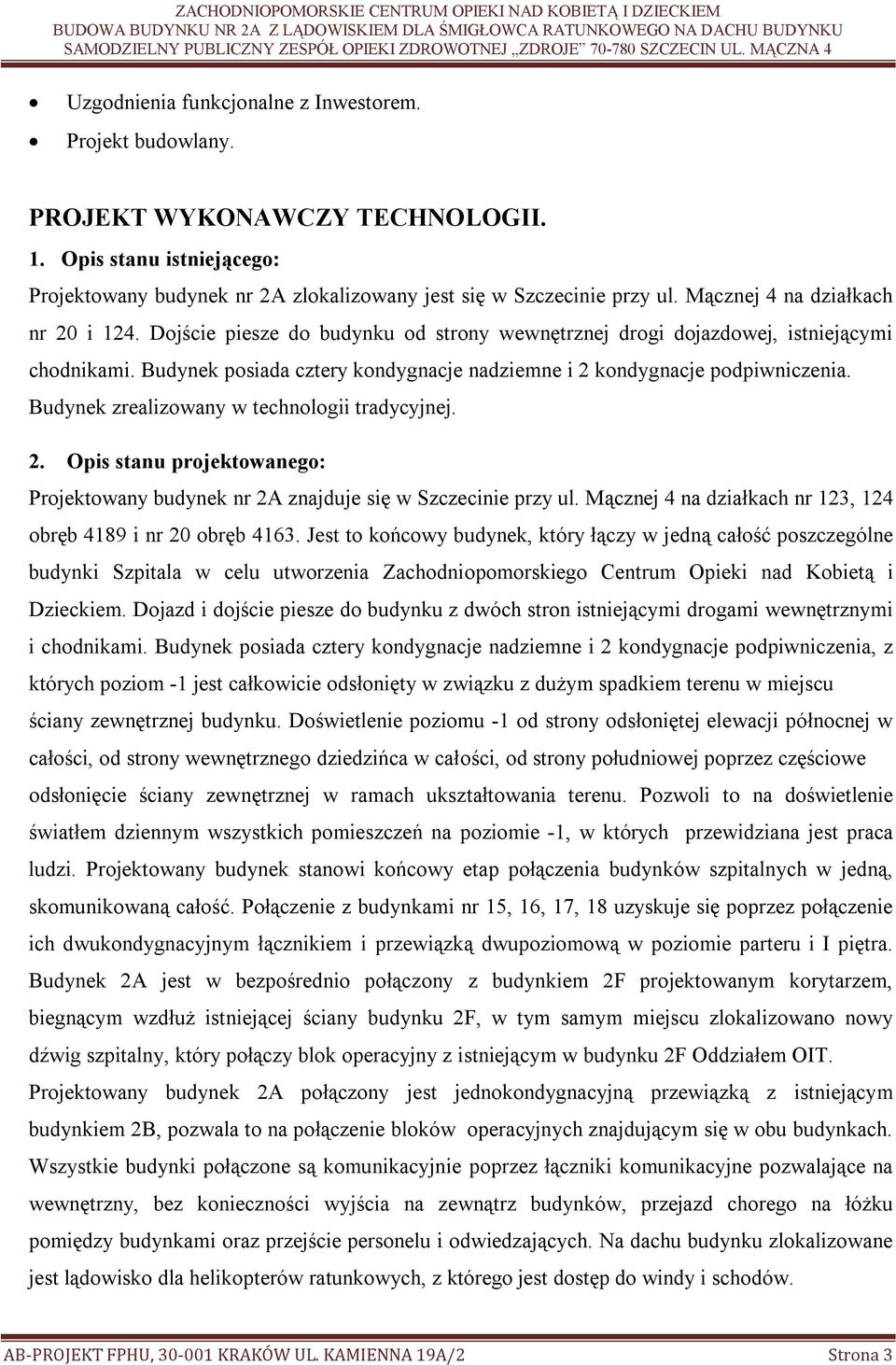

3 Uzgodnienia funkcjonalne z Inwestorem. Projekt budowlany. PROJEKT WYKONAWCZY TECHNOLOGII. 1. Opis stanu istniejącego: Projektowany budynek nr 2A zlokalizowany jest się w Szczecinie przy ul. Mącznej 4 na działkach nr 20 i 124. Dojście piesze do budynku od strony wewnętrznej drogi dojazdowej, istniejącymi chodnikami. Budynek posiada cztery kondygnacje nadziemne i 2 kondygnacje podpiwniczenia. Budynek zrealizowany w technologii tradycyjnej. 2. Opis stanu projektowanego: Projektowany budynek nr 2A znajduje się w Szczecinie przy ul. Mącznej 4 na działkach nr 123, 124 obręb 4189 i nr 20 obręb Jest to końcowy budynek, który łączy w jedną całość poszczególne budynki Szpitala w celu utworzenia Zachodniopomorskiego Centrum Opieki nad Kobietą i Dzieckiem. Dojazd i dojście piesze do budynku z dwóch stron istniejącymi drogami wewnętrznymi i chodnikami. Budynek posiada cztery kondygnacje nadziemne i 2 kondygnacje podpiwniczenia, z których poziom -1 jest całkowicie odsłonięty w związku z dużym spadkiem terenu w miejscu ściany zewnętrznej budynku. Doświetlenie poziomu -1 od strony odsłoniętej elewacji północnej w całości, od strony wewnętrznego dziedzińca w całości, od strony południowej poprzez częściowe odsłonięcie ściany zewnętrznej w ramach ukształtowania terenu. Pozwoli to na doświetlenie światłem dziennym wszystkich pomieszczeń na poziomie -1, w których przewidziana jest praca ludzi. Projektowany budynek stanowi końcowy etap połączenia budynków szpitalnych w jedną, skomunikowaną całość. Połączenie z budynkami nr 15, 16, 17, 18 uzyskuje się poprzez połączenie ich dwukondygnacyjnym łącznikiem i przewiązką dwupoziomową w poziomie parteru i I piętra. Budynek 2A jest w bezpośrednio połączony z budynkiem 2F projektowanym korytarzem, biegnącym wzdłuż istniejącej ściany budynku 2F, w tym samym miejscu zlokalizowano nowy dźwig szpitalny, który połączy blok operacyjny z istniejącym w budynku 2F Oddziałem OIT. Projektowany budynek 2A połączony jest jednokondygnacyjną przewiązką z istniejącym budynkiem 2B, pozwala to na połączenie bloków operacyjnych znajdującym się w obu budynkach. Wszystkie budynki połączone są komunikacyjnie poprzez łączniki komunikacyjne pozwalające na wewnętrzny, bez konieczności wyjścia na zewnątrz budynków, przejazd chorego na łóżku pomiędzy budynkami oraz przejście personelu i odwiedzających. Na dachu budynku zlokalizowane jest lądowisko dla helikopterów ratunkowych, z którego jest dostęp do windy i schodów. AB-PROJEKT FPHU, KRAKÓW UL. KAMIENNA 19A/2 Strona 3

4 Budynki połączone są także ze sobą systemem tuneli komunikacyjnych, którymi dostarczane jest zaopatrzenie, usuwane są odpady, dostarczane są także wszystkie media niezbędne do prawidłowego funkcjonowania kompleksu szpitalnego. Projektowany budynek nr 2A stanowi część większej całości projektowej z przeznaczeniem na Zachodniopomorskie Centrum Opieki nad Kobietą i Dzieckiem. Przy ustalaniu zakresu funkcjonalnego budynku, posłużono się wytycznymi, które pokazano w Programie Funkcjonalno Użytkowym przygotowanym dla tego zadania inwestycyjnego. W celu uzyskania informacji dotyczących ilości zatrudnienia w poszczególnych jednostkach organizacyjnych, potrzeb lokalowych i innych niezbędnych wymagań, które musza być spełnione, aby Inwestor mógł prawidłowo funkcjonować w nowej przestrzeni, przeprowadzono szereg konsultacji oraz wykorzystano materiały źródłowe, które posiada Samodzielny Publiczny Specjalistyczny Zespół Opieki Zdrowotnej Zdroje w Szczecinie. Przypisano poszczególne pomieszczenia do jednostek organizacyjnych, układ funkcjonalny poszczególnych kondygnacji budynku pokazano w dalszej części niniejszego opracowania. 3. Szczegółowy program inwestycji: Projektowany budynek 2A jest obiektem wielofunkcyjnym, w którym zlokalizowano Centralną Sterylizatornię, Stację dezynfekcji łóżek i Aptekę szpitalną w poziomie -1, SOR i Izbę przyjęć do Szpitala w poziomie przyziemia, Blok Operacyjny z salami wyburzeniowymi w poziomie I piętra, Oddział Chirurgii 28 łóżek i Pododdział Ortopedii 12 łóżek w poziomie II piętra oraz Oddział hematologii 28 łóżek i Pododdział Neurochirurgii w poziomie III piętra. Na dachu budynku przewidziano lądowisko dla helikopterów ratunkowych. W łączniku usytuowano dwa dźwigi szpitalne umożliwiające pokonanie różnic poziomów pomiędzy budynkiem nr 15 i łącznikiem. Łącznik połączony jest w poziomie I i II piętra z przewiązką z budynkiem 2A. Pomieszczenia w szpitalu będą dostosowane do potrzeb osób niepełnosprawnych. Każde wejście do budynku znajduje się na wysokości nie większej niż 15 cm nad poziomem terenu, umożliwia to takie punktowe podniesienie chodników przed wejściami do budynku by możliwy był bezpośredni wjazd bez konieczności wykonywania pochylni. Centrala monitoringu wewnętrznego przewidziana jest w pomieszczeniu recepcji SOR w poziomie przyziemia budynku. W tym miejscu przewiduje się także centrali systemu przeciwpożarowego budynku. Przewiduje się obsługę zewnętrzną budynku w zakresie żywienia i prania. Dojazdy i dojścia piesze do budynku przewiduje się wykorzystanie istniejących dróg i chodników, które znajdują się wokół budynku. AB-PROJEKT FPHU, KRAKÓW UL. KAMIENNA 19A/2 Strona 4

5 Przy ustawianiu poszczególnych elementów wyposażenia posłużono się projektem architektonicznym. Wszystkie pomieszczenia zostały pokazane na rysunkach zbiorczych poszczególnych kondygnacji budynku. Aby jednoznacznie oznaczyć poszczególne elementy wyposażenia posłużono się na rysunkach symbolami, których znaczenie jest wyszczególnione w poniżej zamieszczonym zestawieniu symboli. Niniejszy projekt technologii jest podstawą do wykonanego w ramach niniejszego projektu przedmiaru obejmującego zestawienie wszystkich elementów wyposażenia z przypisaniem do poszczególnych kondygnacji i pomieszczeń na tych kondygnacjach. Przedmiar został wykonany w dwóch częściach: Część 1 obejmuje zestawienie wyposażenia wymagającego montażu i ta część powinna być dołączona do robót podstawowych w budynku. Część 2 obejmuje zestawienie wyposażenia do zakupu przez Inwestora i ta część będzie realizowana przez Inwestora w ramach odrębnego przetargu. Wykonane przedmiary stały się z kolei podstawą do wykonania kosztorysu inwestorskiego zestawiającego ceny tego wyposażenia. Drugą część projektu technologicznego stanowią karty pomieszczeń, w których opisano sposób wykończenia ścian, podłóg, sufitów, opisano okna i drzwi, opisano wytyczne instalacyjne dla wszystkich branż. Pokazane w niniejszym projekcie standardy wykończenia są obowiązujące przy realizacji budynku oraz są podstawą do sporządzenia szczegółowej oferty wykonawczej. Projektant: AB-PROJEKT FPHU, KRAKÓW UL. KAMIENNA 19A/2 Strona 5
