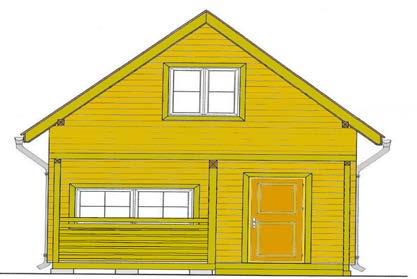

Domek letniskowy lub całoroczny 5x4m.plus zadaszona weranda Mały domek GW-1 to zgrabny, ciepły domek całoroczny w technologii szkieletowej o wymiarach 5,5m x 5m plus zadaszony taras 1,5m x 5m.

1 Domek letniskowy lub całoroczny 5x4m.plus zadaszona weranda Mały domek GW-1 to zgrabny, ciepły domek całoroczny w technologii szkieletowej o wymiarach 5,5m x 5m plus zadaszony taras 1,5m x 5m. Domek GW-1 posiada salon z aneksem kuchennym łazienkę na parterze oraz dwie sypialnie na piętrze. Nadaje się na każdą działkę zarówno o dużych i małych rozmiarach. Prezentowany dom dzięki swoim rozmiarom nie wymaga projektu i pozwolenia na budowę, wystarczy zgłoszenie. Odpowiednie rozmieszczenie pomieszczeń na parterze i na piętrze zapewni Państwu zadowolenie z użytkowania tego domku. Domek wykonany z drewna świerkowego suszonego komorowo i struganego czterostronnie. Szerokość ściany to aż 18 cm w jej skład wchodzą słupy o szerokość i 15 cm ocieplone tej samej grubość wełną, w skład ściany wchodzą także warstwa foli paroizolacyjnej (od wewnątrz) i paroprzepuszczalnej (od zewnątrz). Elewacja domu może być wykonana w całości z okładziny drewnianej o grubości 2 cm do 6 cm, imitacji bala, lub w termo murze co stanowi styropian o grubości od 5 cm do 15 cm z tynkiem akrylowym. Możliwe jest także wykonania elewacji zewnętrznej na poddaszu w okładzinie drewnianej a parter w okładzinie termo mur. Okna w standardzie są prostokątne PCV do wyboru na życzenie klienta można zastosować okna drewniane prostokątne lub łukowe. Podłogi parter i piętro są wykonane z deski podłogowej na własne pióro, suszone do odpowiedniej wilgotności. Na parterze w łazience wodoodporna płyta na podłodze daje możliwość położenia terakoty, jak również zastosowanie maty grzewczej do podgrzewania podłogi co zapewnia zawsze ciepłą podłogą w łazience. Natomiast salon i reszta domu jest wykończona w desce podłogowej. Możliwe jest także wykonanie podług z płyty OSB 22mmwykończonych panelami podłogowymi. Dom według życzenia klienta, może być modyfikowany, zmieniany lub zrobiony według własnego projektu szkicowego. Każdy dom jest zaprojektowany pod potrzeby klienta na jego własne indywidualne zamówienie. Dom posiada w standardzie inst. elektryczną, wodną i kanalizacyjną. Stolarka drzwiowa zewnętrzna i wewnętrzna jest do wyboru.

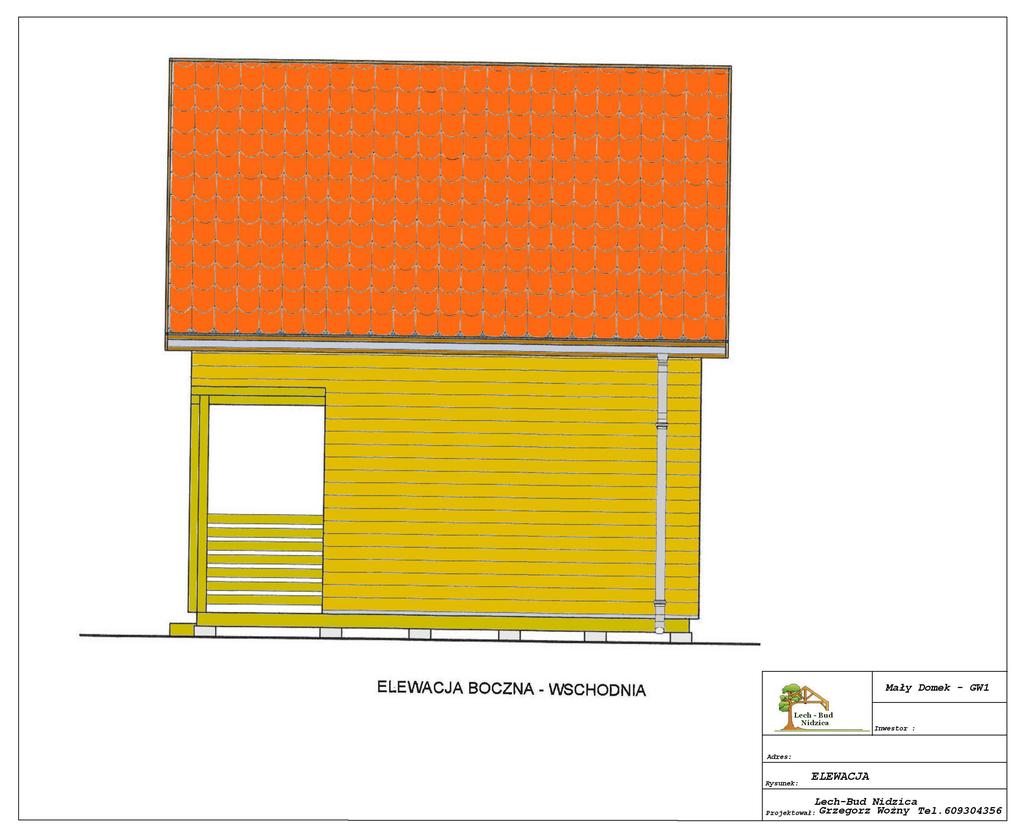

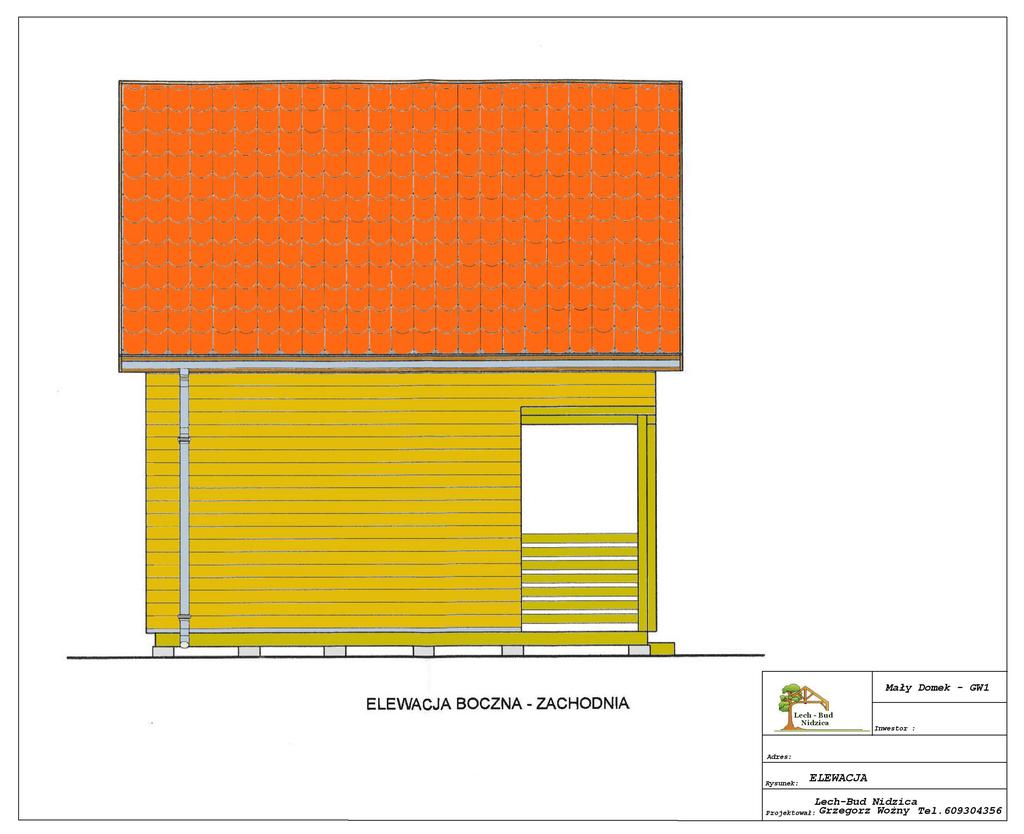

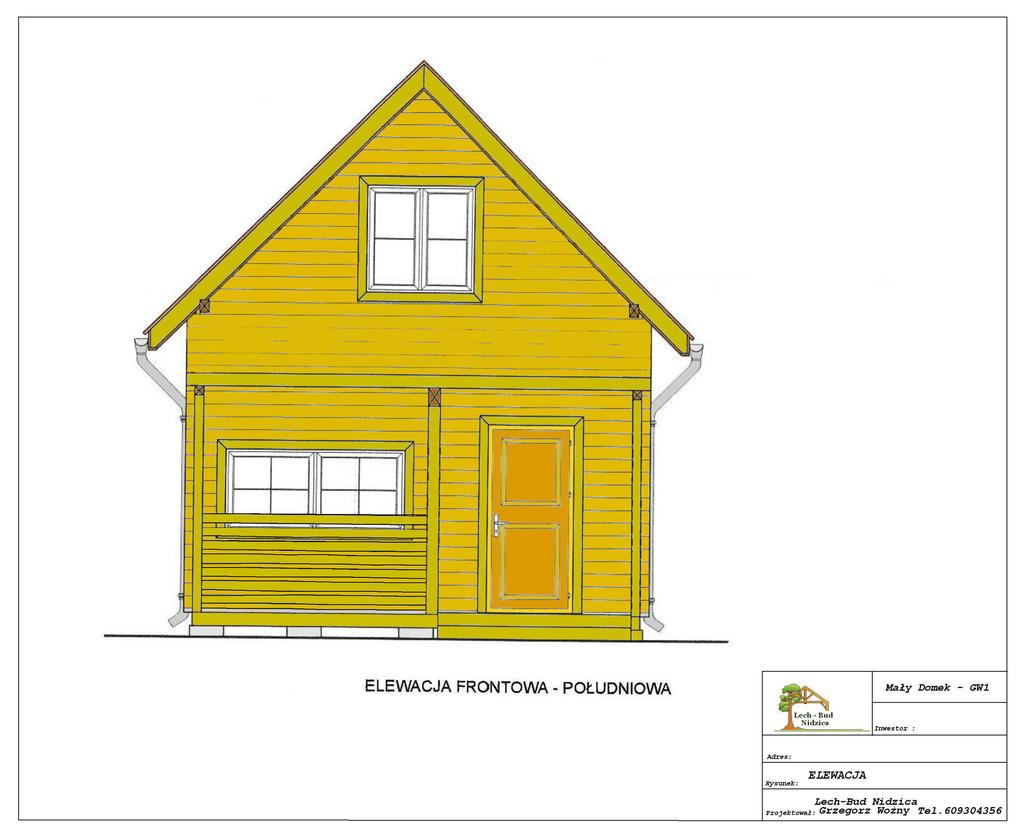

15 Wiązar jętkowy 5.0 Obiekt: Nr projektu: Mały Domek GW-1 14/3/24 Str. 1 Autor: Grzegorz Wożny Lech-Bud Nidzica Tytuł: Poz.1.2 Wiązar jętkowy DANE: Szkic wiązara 439,3 205,8 175, ,2 A 45,0 B 50, , ,0 600,0 Geometria ustroju: Kąt nachylenia połaci dachowej = 45,0 o Rozpiętość wiązara l = 6,00 m Rozstaw murłat w świetle l s = 4,80 m Poziom jętki h = 1,75 m Rozstaw wiązarów a = 0,50 m Usztywnienia boczne krokwi - na całej długości elementu Usztywnienia boczne jętki - na całej długości elementu Rozstaw podparć murłaty l mo = 0,50 m Wysięg wspornika murłaty l mw = 0,50 m Dane materiałowe: - krokiew 5/15 cm (zaciosy: murłata - 4,7 cm, jętka - 2 1,7 = 3,4 cm) z drewna C24 - jętka 2x 5/14 cm z drewna C24, - murłata 10/10 cm z drewna C24 Obciążenia (wartości charakterystyczne i obliczeniowe): - pokrycie dachu (Dachówka Specbud-Ceramik): g k = 0,60 kn/m 2, g o = 0,72 kn/m 2 - obciążenie śniegiem (wg PN-80/B-02010/Z1: strefa IV, H = 303,0 m n.p.m.): - na połaci lewej s kl = 0,55 kn/m 2, s ol = 0,76 kn/m 2 - na połaci prawej s kp = 0,36 kn/m 2, s op = 0,51 kn/m 2 - obciążenie śniegiem traktuje się jako obciążenie średniotrwałe - obciążenie wiatrem (wg PN-77/B-02011/Z1-3: strefa III, H = 303,0 m n.p.m., teren A, wys. budynku z =10,0 m):

16 Wiązar jętkowy 5.0 Obiekt: Nr projektu: Mały Domek GW-1 14/3/24 Str. 2 - na połaci nawietrznej p kl I = 0,00 kn/m 2, p ol I = 0,00 kn/m 2 - na połaci nawietrznej p kl II = 0,34 kn/m 2, p ol II = 0,45 kn/m 2 - na połaci zawietrznej p kp = -0,29 kn/m 2, p op = -0,38 kn/m 2 - obciążenie ociepleniem dolnego odcinka krokwi (Wełna mineralna Specbud + płyta GKI 9.5 mm): g kk = 0,36 kn/m 2, g ok = 0,43 kn/m 2 - obciążenie stałe jętki : q jk = 0,15 kn/m 2, q jo = 0,20 kn/m 2 - obciążenie zmienne jętki : p jk = 0,00 kn/m 2, p jo = 0,00 kn/m 2 - obciążenie montażowe jętkif k = 1,0 kn, F o = 1,2 kn Założenia obliczeniowe: - klasa użytkowania konstrukcji: 2 WYNIKI: Obwiednia momentów [knm] 0,12 2,48 A 0,88 3,40 0,17 0,55 0,19 0,20 0,04 0,55 0,20 0,19 0,55 0,17 0,88 B 3,40 0,12 2,48 0,48 1,70 0,85 3,03 0,48 1,70 0,85 0,85 1,70 0,48 6,07 Obwiednia sił osiowych [kn] 0,45-0,45 1,08 A -0,08 0,68 0,06 0,61 0,04-0,45-0,15-0,90-0,38-0,04-0,61-0,06-0,68 0,90 0,08-1,08 0,45 B 0,48 1,70 0,85 3,03 0,48 1,70 0,85 0,85 1,70 0,48 6,07

17 Wiązar jętkowy 5.0 Obiekt: Nr projektu: Mały Domek GW-1 14/3/24 Str. 3 Obwiednia przemieszczeń [mm] -0,45-0,45-3,69-0,85 A -2,28-0,39-0,91-1,89-0,37-0,91-2,28-0,39-0,85 B -3,69 0,48 1,70 0,85 3,03 0,48 1,70 0,85 0,85 1,70 0,48 6,07 Ekstremalne reakcje podporowe: węzeł (podpora) V [kn] H [kn] kombinacja 2 (A) 3,40 1,23 K4: stałe-max+śnieg+wiatr z lewej-wariant II 3,16 2,48 K6: stałe-max+śnieg+wiatr z prawej-wariant II 6 (B) 3,40-1,23 K11: stałe-max+śnieg-wariant II+wiatr z prawej-wariant II 3,16-2,48 K9: stałe-max+śnieg-wariant II+wiatr z lewej-wariant II Krokiew 5/15 cm (zaciosy: murłata - 4,7 cm, jętka - 2 1,7 = 3,4 cm) Smukłość y = 66,7 < 150 z = 0,0 < 150 Maksymalne siły i naprężenia w przęśle decyduje kombinacja: K10 stałe-max+śnieg-wariant II+wiatr z prawej M = -0,39 knm N = 1,81 kn f m,y,d = 11,08 MPa, f c,0,d = 9,69 MPa m,y,d = 2,08 MPa c,0,d = 0,24 MPa k c,y = 0,620 c,0,d /(k c,y f c,0,d ) + m,y,d /f m,y,d = 0,228 < 1 ( c,0,d /f c,0,d ) 2 + m,y,d /f m,y,d = 0,132 < 1 Maksymalne siły i naprężenia na podporze - murłacie decyduje kombinacja: K4 stałe-max+śnieg+wiatr z lewej-wariant II M = -0,15 knm N = -0,30 kn f m,y,d = 11,08 MPa, f c,0,d = 9,69 MPa m,y,d = 1,74 MPa c,0,d = -0,06 MPa ( c,0,d /f c,0,d ) 2 + m,y,d /f m,y,d = 0,167 < 1 Maksymalne siły i naprężenia na podporze - jętce decyduje kombinacja: K11 stałe-max+śnieg-wariant II+wiatr z prawej-wariant II M = -0,59 knm N = 2,28 kn f m,y,d = 16,62 MPa, f c,0,d = 14,54 MPa

18 Wiązar jętkowy 5.0 Obiekt: Nr projektu: Mały Domek GW-1 14/3/24 Str. 4 m,y,d = 9,90 MPa c,0,d = 0,95 MPa ( c,0,d /f c,0,d ) 2 + m,y,d /f m,y,d = 0,600 < 1 ( c,0,d /f c,0,d ) 2 + m,y,d /f m,y,d = 0,421 < 1 Maksymalne ugięcie krokwi decyduje kombinacja: K13 stałe-max+wiatr z lewej-wariant II u fin = 1,92 mm < u net,fin = l / 200 = 1206/200 = 6,03 mm Maksymalne ugięcie wspornika krokwi decyduje kombinacja: K13 stałe-max+wiatr z lewej-wariant II u fin = 1,86 mm < u net,fin = 2 l / 200 = 2 679/200 = 6,79 mm Krokiew5/15 cm (zaciosy: murłata - 4,7 cm, jętka - 2 1,7 = 3,4 cm) Smukłość y = 66,7 < 150 z = 0,0 < 150 Maksymalne siły i naprężenia w przęśle decyduje kombinacja: K10 stałe-max+śnieg-wariant II+wiatr z prawej M = 0,36 knm N = 2,14 kn f m,y,d = 11,08 MPa, f c,0,d = 9,69 MPa m,y,d = 1,92 MPa c,0,d = 0,29 MPa k c,y = 0,620 c,0,d /(k c,y f c,0,d ) + m,y,d /f m,y,d = 0,220 < 1 ( c,0,d /f c,0,d ) 2 + m,y,d /f m,y,d = 0,122 < 1 Maksymalne siły i naprężenia na podporze - murłacie decyduje kombinacja: K11 stałe-max+śnieg-wariant II+wiatr z prawej-wariant II M = -0,15 knm N = 2,97 kn f m,y,d = 11,08 MPa, f c,0,d = 9,69 MPa m,y,d = 1,74 MPa c,0,d = 0,58 MPa ( c,0,d /f c,0,d ) 2 + m,y,d /f m,y,d = 0,161 < 1 Maksymalne siły i naprężenia na podporze - jętce decyduje kombinacja: K4 stałe-max+śnieg+wiatr z lewej-wariant II M = -0,59 knm N = 2,28 kn f m,y,d = 16,62 MPa, f c,0,d = 14,54 MPa m,y,d = 9,90 MPa c,0,d = 0,95 MPa ( c,0,d /f c,0,d ) 2 + m,y,d /f m,y,d = 0,600 < 1 ( c,0,d /f c,0,d ) 2 + m,y,d /f m,y,d = 0,421 < 1 Maksymalne ugięcie krokwi decyduje kombinacja: K15 stałe-max+wiatr z prawej-wariant II u fin = 1,92 mm < u net,fin = l / 200 = 1206/200 = 6,03 mm Maksymalne ugięcie wspornika krokwi decyduje kombinacja: K15 stałe-max+wiatr z prawej-wariant II u fin = 1,86 mm < u net,fin = 2 l / 200 = 2 679/200 = 6,79 mm y = 42,2 < 150 z = 0,0 < 150 Maksymalne siły i naprężenia

19 Wiązar jętkowy 5.0 Obiekt: Nr projektu: Mały Domek GW-1 14/3/24 decyduje kombinacja: K16 stałe-max+montażowe jętki M = 0,55 knm N = 1,89 kn f m,y,d = 12,92 MPa, f c,0,d = 11,31 MPa m,y,d = 1,67 MPa c,0,d = 0,13 MPa k c,y = 0,924 c,0,d /(k c,y f c,0,d ) + m,y,d /f m,y,d = 0,142 < 1 ( c,0,d /f c,0,d ) 2 + m,y,d /f m,y,d = 0,091 < 1 Maksymalne ugięcie decyduje kombinacja: K13 stałe-max+wiatr z lewej-wariant II u fin = 1,41 mm < u net,fin = l / 200 = 1706/200 = 8,53 mm Str. 5 Murłata 10/10 cm Część murłaty leżąca na ścianie Obciążenia obliczeniowe q z = 6,79 kn/m q y = -4,96 kn/m Maksymalne siły i naprężenia decyduje kombinacja: K9 stałe-max+śnieg-wariant II+wiatr z lewej-wariant II M z = 0,13 knm f m,z,d = 11,08 MPa m,z,d = 0,797 MPa m,z,d /f m,z,d = 0,072 < 1 Część wspornikowa murłaty Obciążenia obliczeniowe q z = 5,76 kn/m q y = -4,36 kn/m Maksymalne siły i naprężenia decyduje kombinacja: K4 stałe-max+śnieg+wiatr z lewej-wariant II M y = 0,72 knm M z = 0,54 knm f m,y,d = 11,08 MPa, f m,z,d = 11,08 MPa m,y,d = 4,32 MPa m,z,d = 3,27 MPa m,y,d /f m,y,d + k m m,z,d /f m,z,d = 0,596 < 1 k m m,y,d /f m,y,d + m,z,d /f m,z,d = 0,568 < 1 Maksymalne ugięcie: decyduje kombinacja: K7 stałe-max+śnieg-wariant II u fin = 0,67 mm < u net,fin = 2 l / 200 = 2 500/200 = 5,00 mm Mały Domek GW-1 Domek letniskowy lub całoroczny 5x4m.plus zadaszona weranda koniec wydruku
