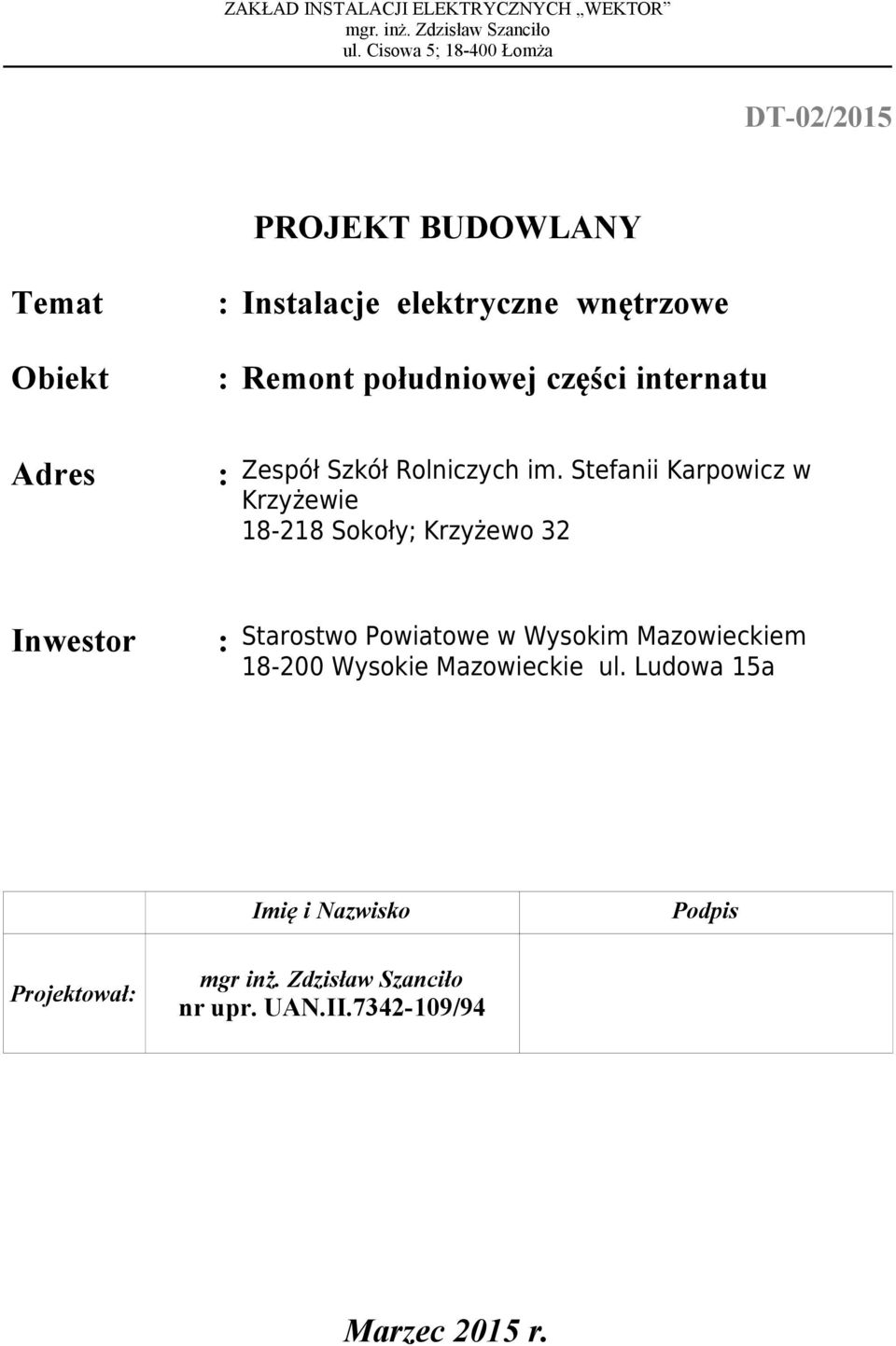

1 ZAKŁAD INSTALACJI ELEKTRYCZNYCH WEKTOR mgr. inż. Zdzisław Szanciło ul. Cisowa 5; Łomża DT-02/2015 PROJEKT BUDOWLANY Temat Obiekt : Instalacje elektryczne wnętrzowe : Remont południowej części internatu Adres : Zespół Szkół Rolniczych im. Stefanii Karpowicz w Krzyżewie Sokoły; Krzyżewo 32 Inwestor : Starostwo Powiatowe w Wysokim Mazowieckiem Wysokie Mazowieckie ul. Ludowa 15a Imię i Nazwisko Podpis Projektował: mgr inż. Zdzisław Szanciło nr upr. UAN.II /94 Marzec 2015 r.

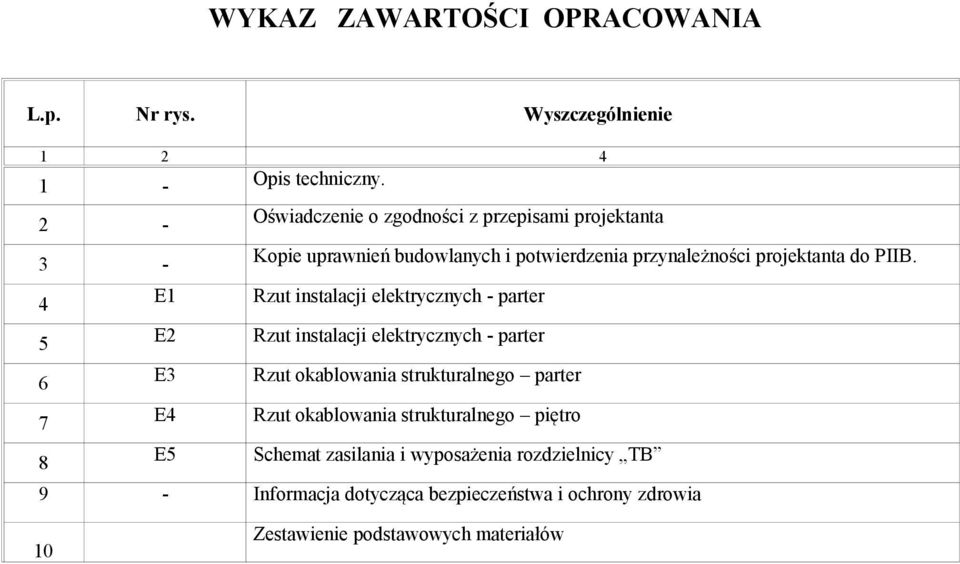

2 WYKAZ ZAWARTOŚCI OPRACOWANIA L.p. Nr rys. Wyszczególnienie Opis techniczny E1 E2 E3 E4 E5 Oświadczenie o zgodności z przepisami projektanta Kopie uprawnień budowlanych i potwierdzenia przynależności projektanta do PIIB. Rzut instalacji elektrycznych - parter Rzut instalacji elektrycznych - parter Rzut okablowania strukturalnego parter Rzut okablowania strukturalnego piętro Schemat zasilania i wyposażenia rozdzielnicy TB 9 - Informacja dotycząca bezpieczeństwa i ochrony zdrowia 10 Zestawienie podstawowych materiałów

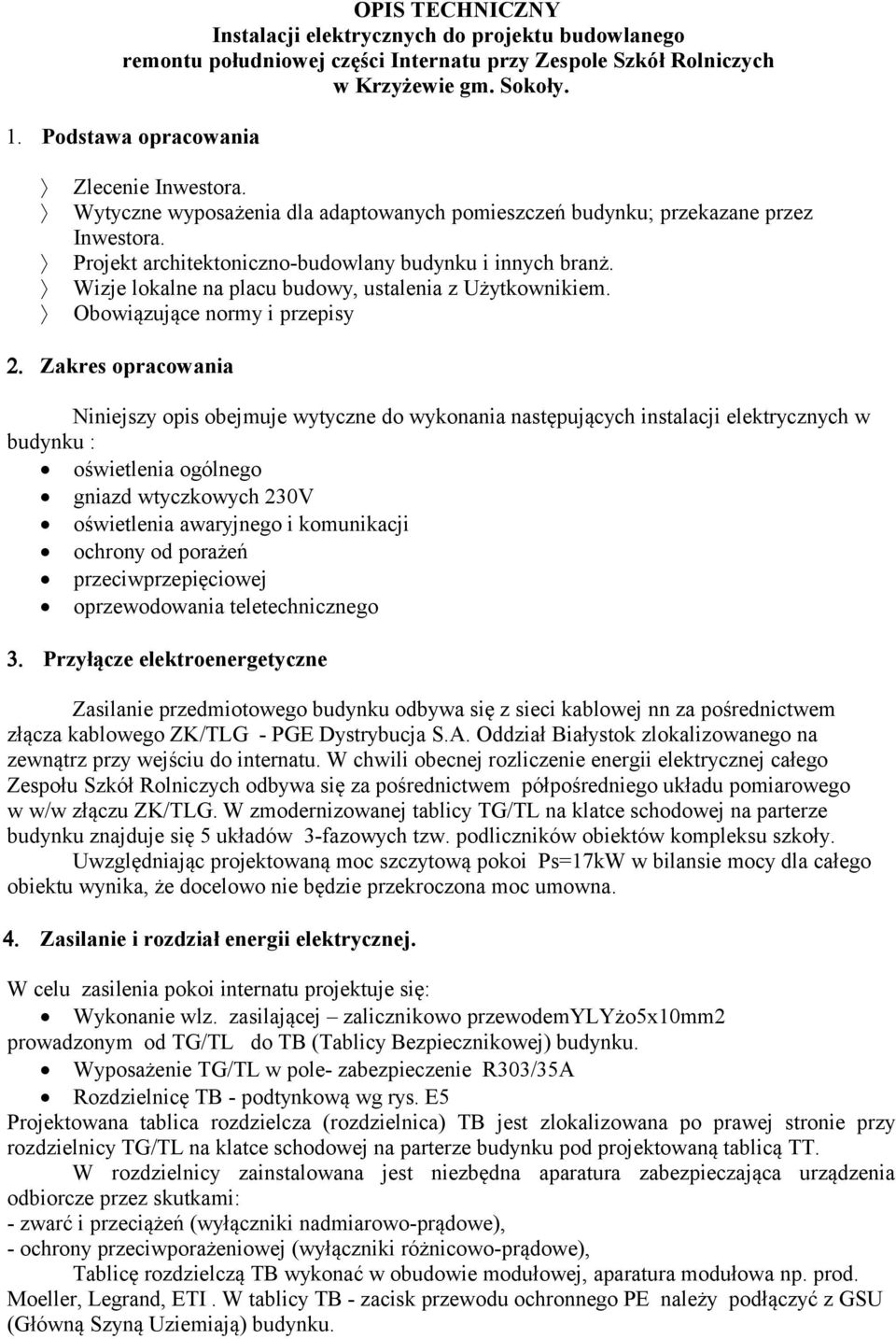

3 OPIS TECHNICZNY Instalacji elektrycznych do projektu budowlanego remontu południowej części Internatu przy Zespole Szkół Rolniczych w Krzyżewie gm. Sokoły. 1. Podstawa opracowania Zlecenie Inwestora. Wytyczne wyposażenia dla adaptowanych pomieszczeń budynku; przekazane przez Inwestora. Projekt architektoniczno-budowlany budynku i innych branż. Wizje lokalne na placu budowy, ustalenia z Użytkownikiem. Obowiązujące normy i przepisy 2. Zakres opracowania Niniejszy opis obejmuje wytyczne do wykonania następujących instalacji elektrycznych w budynku : oświetlenia ogólnego gniazd wtyczkowych 230V oświetlenia awaryjnego i komunikacji ochrony od porażeń przeciwprzepięciowej oprzewodowania teletechnicznego 3. Przyłącze elektroenergetyczne Zasilanie przedmiotowego budynku odbywa się z sieci kablowej nn za pośrednictwem złącza kablowego ZK/TLG - PGE Dystrybucja S.A. Oddział Białystok zlokalizowanego na zewnątrz przy wejściu do internatu. W chwili obecnej rozliczenie energii elektrycznej całego Zespołu Szkół Rolniczych odbywa się za pośrednictwem półpośredniego układu pomiarowego w w/w złączu ZK/TLG. W zmodernizowanej tablicy TG/TL na klatce schodowej na parterze budynku znajduje się 5 układów 3-fazowych tzw. podliczników obiektów kompleksu szkoły. Uwzględniając projektowaną moc szczytową pokoi Ps=17kW w bilansie mocy dla całego obiektu wynika, że docelowo nie będzie przekroczona moc umowna. 4. Zasilanie i rozdział energii elektrycznej. W celu zasilenia pokoi internatu projektuje się: Wykonanie wlz. zasilającej zalicznikowo przewodemylyżo5x10mm2 prowadzonym od TG/TL do TB (Tablicy Bezpiecznikowej) budynku. Wyposażenie TG/TL w pole- zabezpieczenie R303/35A Rozdzielnicę TB - podtynkową wg rys. E5 Projektowana tablica rozdzielcza (rozdzielnica) TB jest zlokalizowana po prawej stronie przy rozdzielnicy TG/TL na klatce schodowej na parterze budynku pod projektowaną tablicą TT. W rozdzielnicy zainstalowana jest niezbędna aparatura zabezpieczająca urządzenia odbiorcze przez skutkami: - zwarć i przeciążeń (wyłączniki nadmiarowo-prądowe), - ochrony przeciwporażeniowej (wyłączniki różnicowo-prądowe), Tablicę rozdzielczą TB wykonać w obudowie modułowej, aparatura modułowa np. prod. Moeller, Legrand, ETI. W tablicy TB - zacisk przewodu ochronnego PE należy podłączyć z GSU (Główną Szyną Uziemiają) budynku.

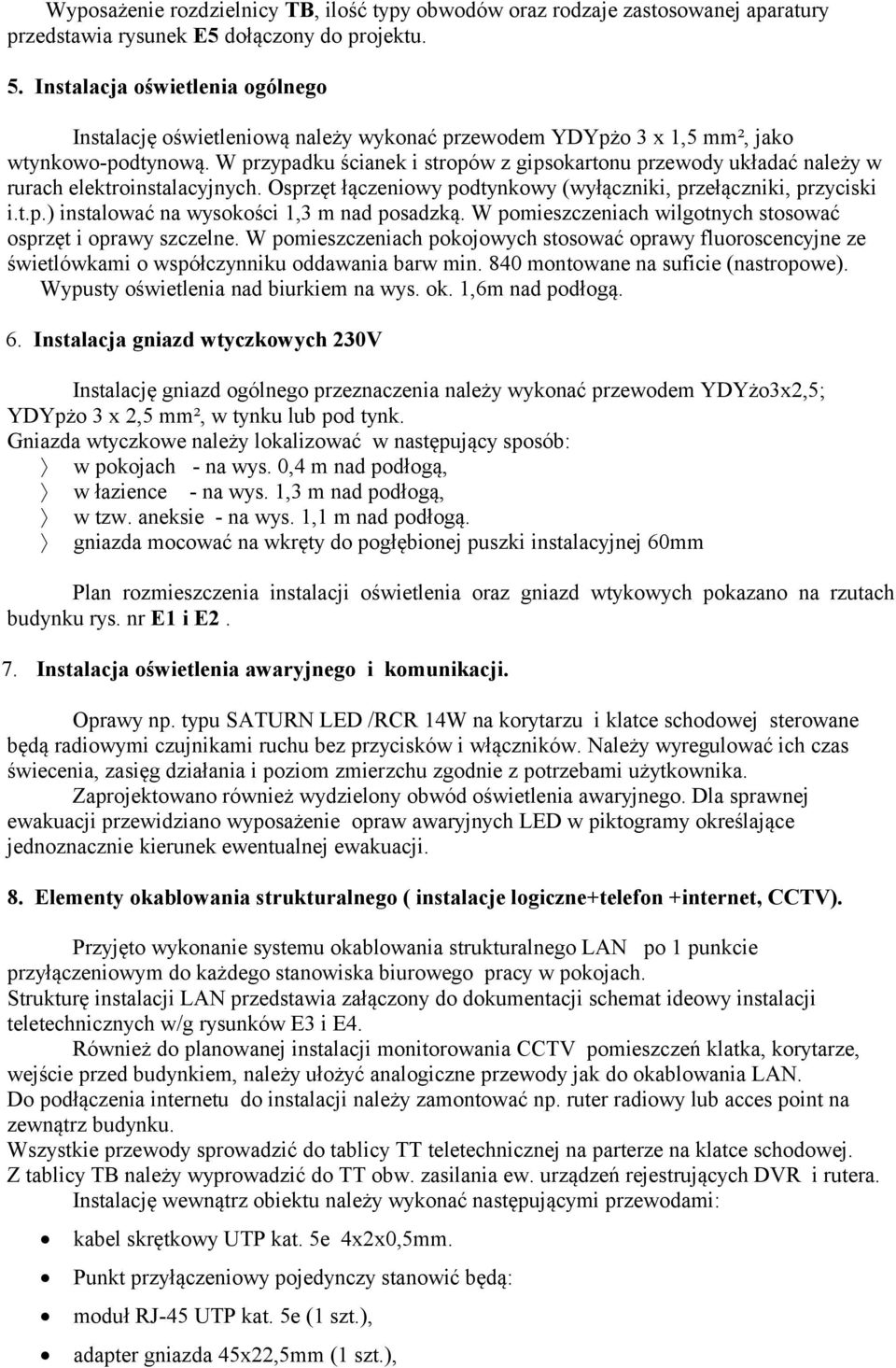

4 Wyposażenie rozdzielnicy TB, ilość typy obwodów oraz rodzaje zastosowanej aparatury przedstawia rysunek E5 dołączony do projektu. 5. Instalacja oświetlenia ogólnego Instalację oświetleniową należy wykonać przewodem YDYpżo 3 x 1,5 mm², jako wtynkowo-podtynową. W przypadku ścianek i stropów z gipsokartonu przewody układać należy w rurach elektroinstalacyjnych. Osprzęt łączeniowy podtynkowy (wyłączniki, przełączniki, przyciski i.t.p.) instalować na wysokości 1,3 m nad posadzką. W pomieszczeniach wilgotnych stosować osprzęt i oprawy szczelne. W pomieszczeniach pokojowych stosować oprawy fluoroscencyjne ze świetlówkami o współczynniku oddawania barw min. 840 montowane na suficie (nastropowe). Wypusty oświetlenia nad biurkiem na wys. ok. 1,6m nad podłogą. 6. Instalacja gniazd wtyczkowych 230V Instalację gniazd ogólnego przeznaczenia należy wykonać przewodem YDYżo3x2,5; YDYpżo 3 x 2,5 mm², w tynku lub pod tynk. Gniazda wtyczkowe należy lokalizować w następujący sposób: w pokojach - na wys. 0,4 m nad podłogą, w łazience - na wys. 1,3 m nad podłogą, w tzw. aneksie - na wys. 1,1 m nad podłogą. gniazda mocować na wkręty do pogłębionej puszki instalacyjnej 60mm Plan rozmieszczenia instalacji oświetlenia oraz gniazd wtykowych pokazano na rzutach budynku rys. nr E1 i E2. 7. Instalacja oświetlenia awaryjnego i komunikacji. Oprawy np. typu SATURN LED /RCR 14W na korytarzu i klatce schodowej sterowane będą radiowymi czujnikami ruchu bez przycisków i włączników. Należy wyregulować ich czas świecenia, zasięg działania i poziom zmierzchu zgodnie z potrzebami użytkownika. Zaprojektowano również wydzielony obwód oświetlenia awaryjnego. Dla sprawnej ewakuacji przewidziano wyposażenie opraw awaryjnych LED w piktogramy określające jednoznacznie kierunek ewentualnej ewakuacji. 8. Elementy okablowania strukturalnego ( instalacje logiczne+telefon +internet, CCTV). Przyjęto wykonanie systemu okablowania strukturalnego LAN po 1 punkcie przyłączeniowym do każdego stanowiska biurowego pracy w pokojach. Strukturę instalacji LAN przedstawia załączony do dokumentacji schemat ideowy instalacji teletechnicznych w/g rysunków E3 i E4. Również do planowanej instalacji monitorowania CCTV pomieszczeń klatka, korytarze, wejście przed budynkiem, należy ułożyć analogiczne przewody jak do okablowania LAN. Do podłączenia internetu do instalacji należy zamontować np. ruter radiowy lub acces point na zewnątrz budynku. Wszystkie przewody sprowadzić do tablicy TT teletechnicznej na parterze na klatce schodowej. Z tablicy TB należy wyprowadzić do TT obw. zasilania ew. urządzeń rejestrujących DVR i rutera. Instalację wewnątrz obiektu należy wykonać następującymi przewodami: kabel skrętkowy UTP kat. 5e 4x2x0,5mm. Punkt przyłączeniowy pojedynczy stanowić będą: moduł RJ-45 UTP kat. 5e (1 szt.), adapter gniazda 45x22,5mm (1 szt.),

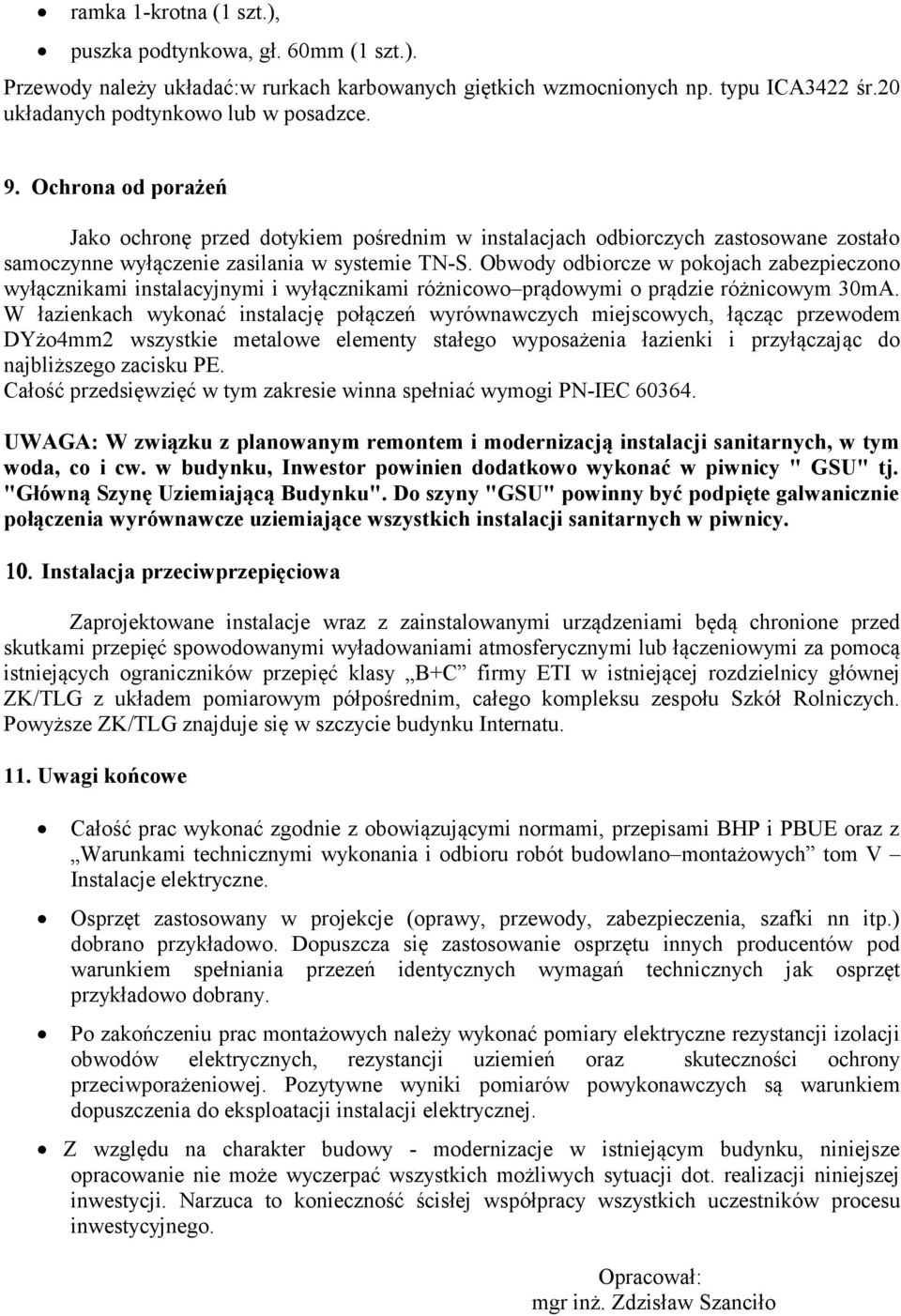

5 ramka 1-krotna (1 szt.), puszka podtynkowa, gł. 60mm (1 szt.). Przewody należy układać:w rurkach karbowanych giętkich wzmocnionych np. typu ICA3422 śr.20 układanych podtynkowo lub w posadzce. 9. Ochrona od porażeń Jako ochronę przed dotykiem pośrednim w instalacjach odbiorczych zastosowane zostało samoczynne wyłączenie zasilania w systemie TN-S. Obwody odbiorcze w pokojach zabezpieczono wyłącznikami instalacyjnymi i wyłącznikami różnicowo prądowymi o prądzie różnicowym 30mA. W łazienkach wykonać instalację połączeń wyrównawczych miejscowych, łącząc przewodem DYżo4mm2 wszystkie metalowe elementy stałego wyposażenia łazienki i przyłączając do najbliższego zacisku PE. Całość przedsięwzięć w tym zakresie winna spełniać wymogi PN-IEC UWAGA: W związku z planowanym remontem i modernizacją instalacji sanitarnych, w tym woda, co i cw. w budynku, Inwestor powinien dodatkowo wykonać w piwnicy " GSU" tj. "Główną Szynę Uziemiającą Budynku". Do szyny "GSU" powinny być podpięte galwanicznie połączenia wyrównawcze uziemiające wszystkich instalacji sanitarnych w piwnicy. 10. Instalacja przeciwprzepięciowa Zaprojektowane instalacje wraz z zainstalowanymi urządzeniami będą chronione przed skutkami przepięć spowodowanymi wyładowaniami atmosferycznymi lub łączeniowymi za pomocą istniejących ograniczników przepięć klasy B+C firmy ETI w istniejącej rozdzielnicy głównej ZK/TLG z układem pomiarowym półpośrednim, całego kompleksu zespołu Szkół Rolniczych. Powyższe ZK/TLG znajduje się w szczycie budynku Internatu. 11. Uwagi końcowe Całość prac wykonać zgodnie z obowiązującymi normami, przepisami BHP i PBUE oraz z Warunkami technicznymi wykonania i odbioru robót budowlano montażowych tom V Instalacje elektryczne. Osprzęt zastosowany w projekcje (oprawy, przewody, zabezpieczenia, szafki nn itp.) dobrano przykładowo. Dopuszcza się zastosowanie osprzętu innych producentów pod warunkiem spełniania przezeń identycznych wymagań technicznych jak osprzęt przykładowo dobrany. Po zakończeniu prac montażowych należy wykonać pomiary elektryczne rezystancji izolacji obwodów elektrycznych, rezystancji uziemień oraz skuteczności ochrony przeciwporażeniowej. Pozytywne wyniki pomiarów powykonawczych są warunkiem dopuszczenia do eksploatacji instalacji elektrycznej. Z względu na charakter budowy - modernizacje w istniejącym budynku, niniejsze opracowanie nie może wyczerpać wszystkich możliwych sytuacji dot. realizacji niniejszej inwestycji. Narzuca to konieczność ścisłej współpracy wszystkich uczestników procesu inwestycyjnego. Opracował: mgr inż. Zdzisław Szanciło

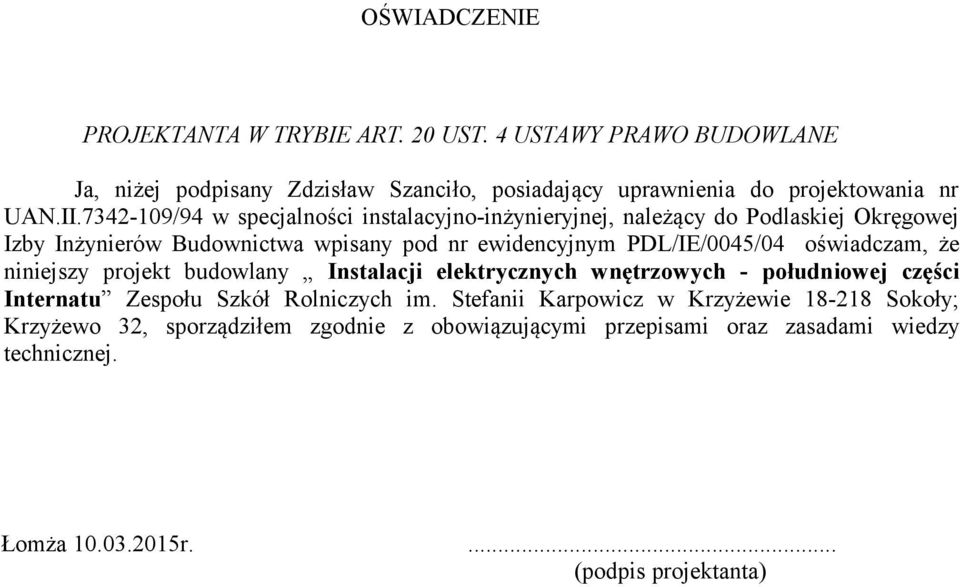

6 OŚWIADCZENIE PROJEKTANTA W TRYBIE ART. 20 UST. 4 USTAWY PRAWO BUDOWLANE Ja, niżej podpisany Zdzisław Szanciło, posiadający uprawnienia do projektowania nr UAN.II /94 w specjalności instalacyjno-inżynieryjnej, należący do Podlaskiej Okręgowej Izby Inżynierów Budownictwa wpisany pod nr ewidencyjnym PDL/IE/0045/04 oświadczam, że niniejszy projekt budowlany Instalacji elektrycznych wnętrzowych - południowej części Internatu Zespołu Szkół Rolniczych im. Stefanii Karpowicz w Krzyżewie Sokoły; Krzyżewo 32, sporządziłem zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Łomża r.... (podpis projektanta)
