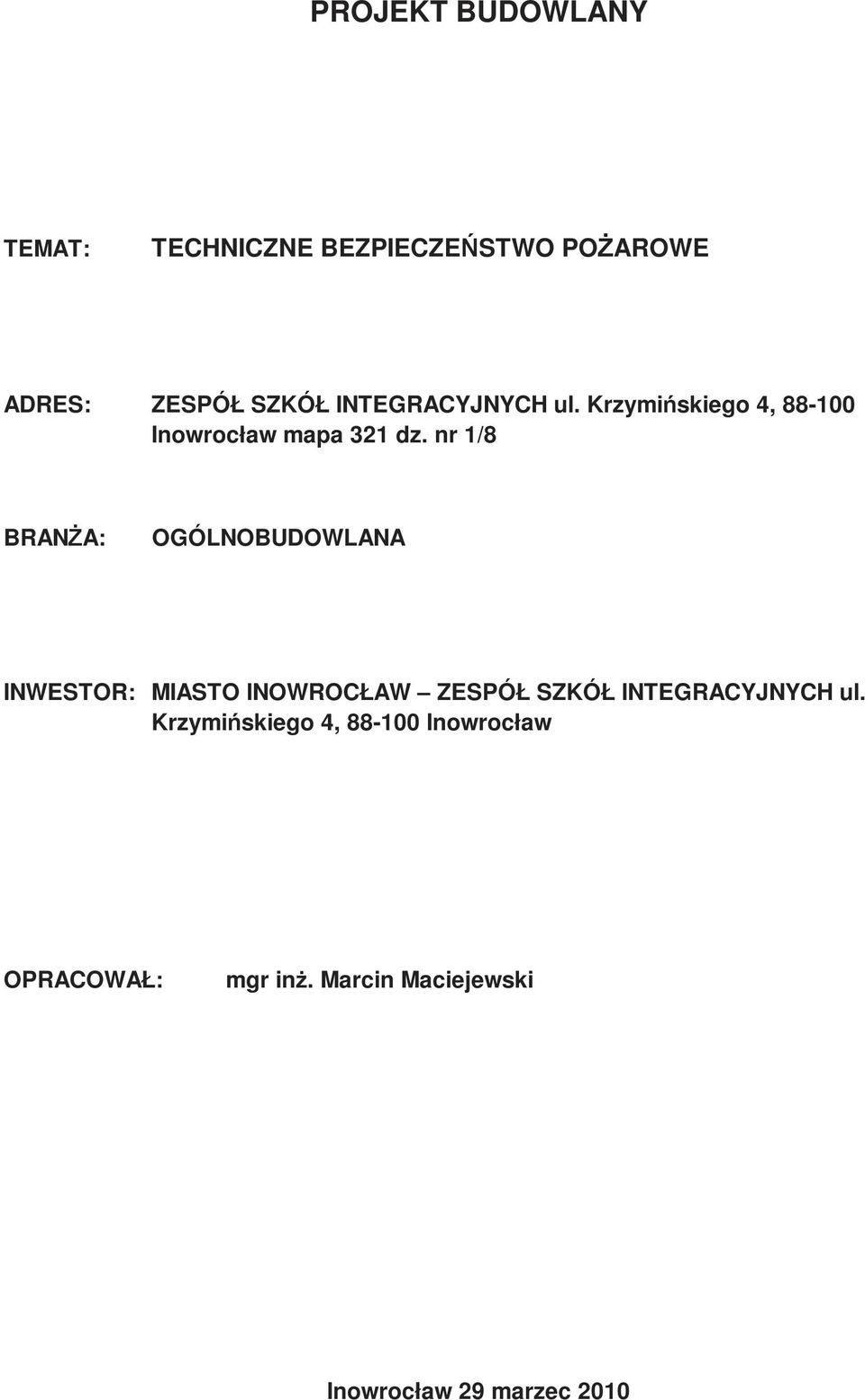

1 PROJEKT BUDOWLANY TEMAT: TECHNICZNE BEZPIECZEŃSTWO POśAROWE ADRES: ZESPÓŁ SZKÓŁ INTEGRACYJNYCH ul. Krzymińskiego 4, Inowrocław mapa 321 dz. nr 1/8 BRANśA: OGÓLNOBUDOWLANA INWESTOR: MIASTO INOWROCŁAW ZESPÓŁ SZKÓŁ INTEGRACYJNYCH ul. Krzymińskiego 4, Inowrocław OPRACOWAŁ: mgr inŝ. Marcin Maciejewski Inowrocław 29 marzec 2010

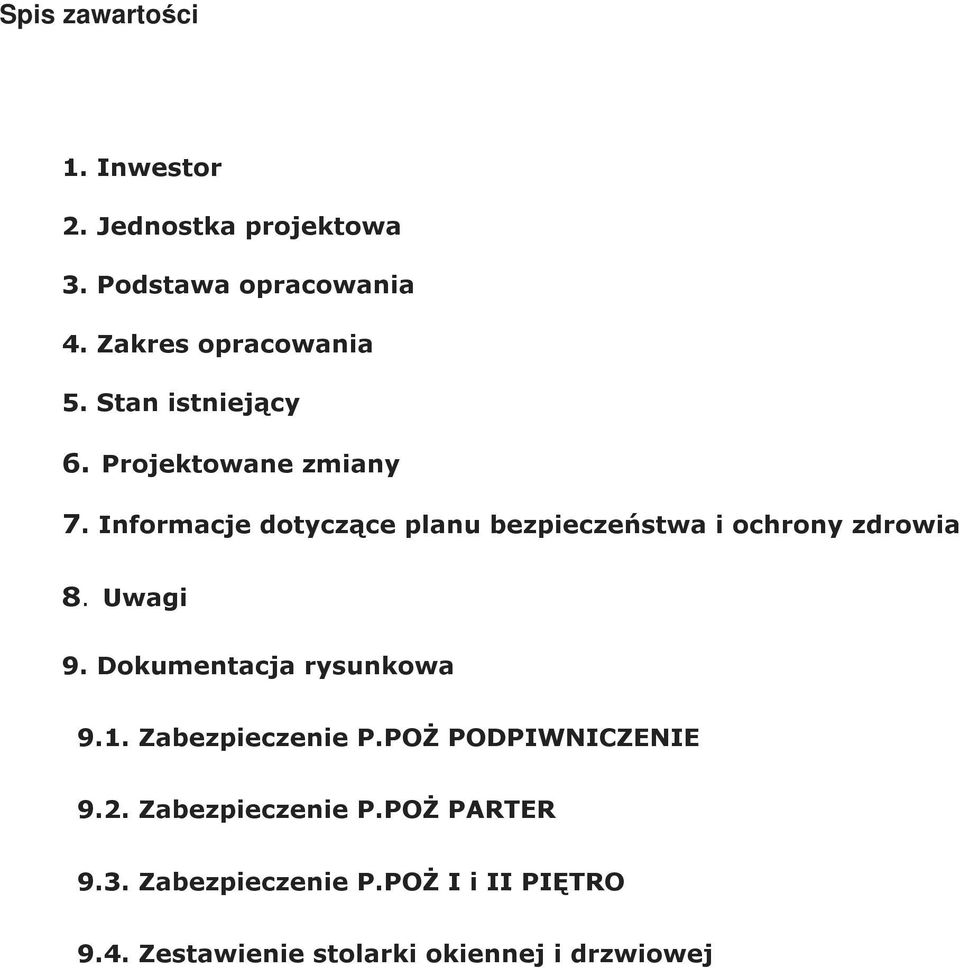

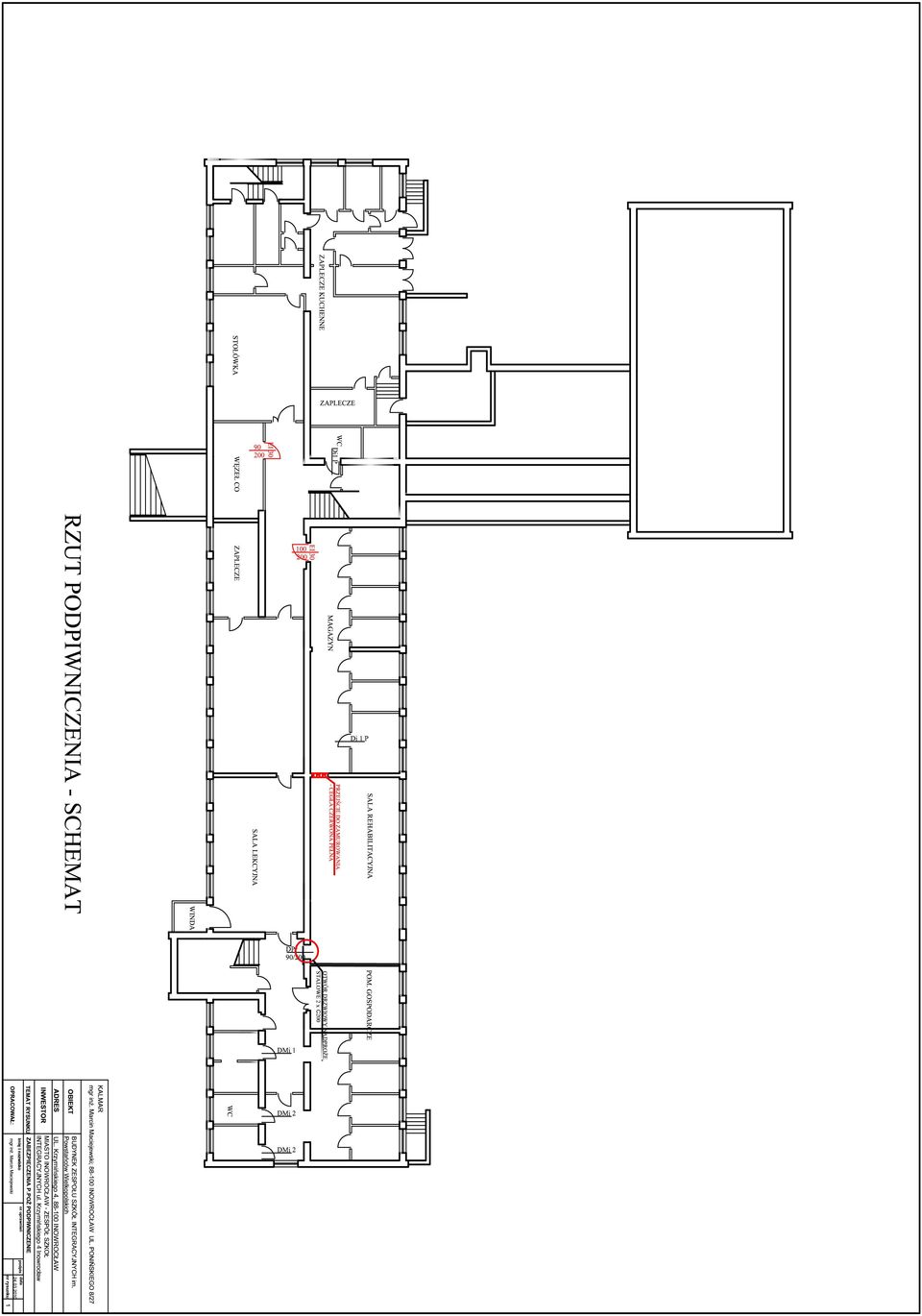

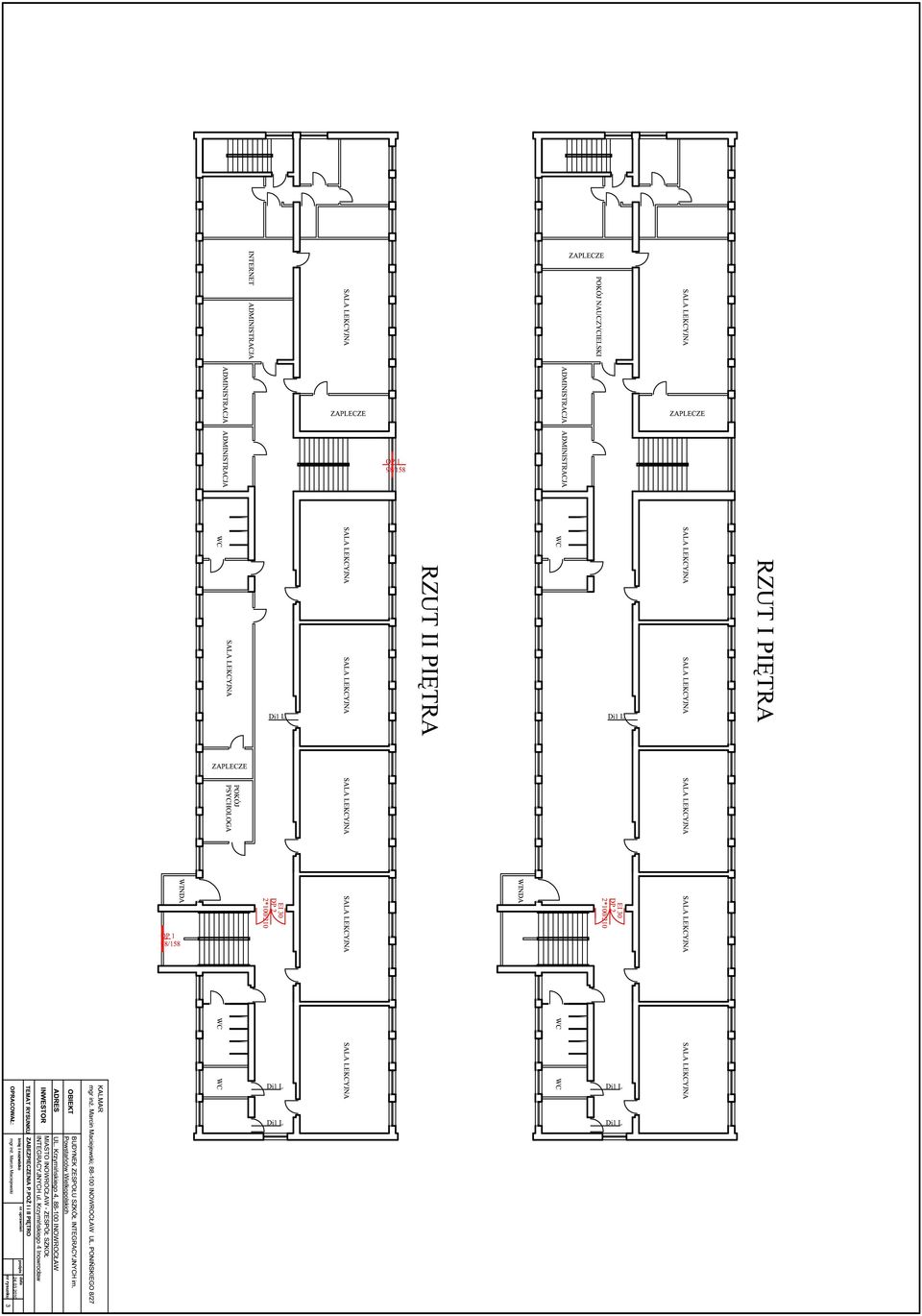

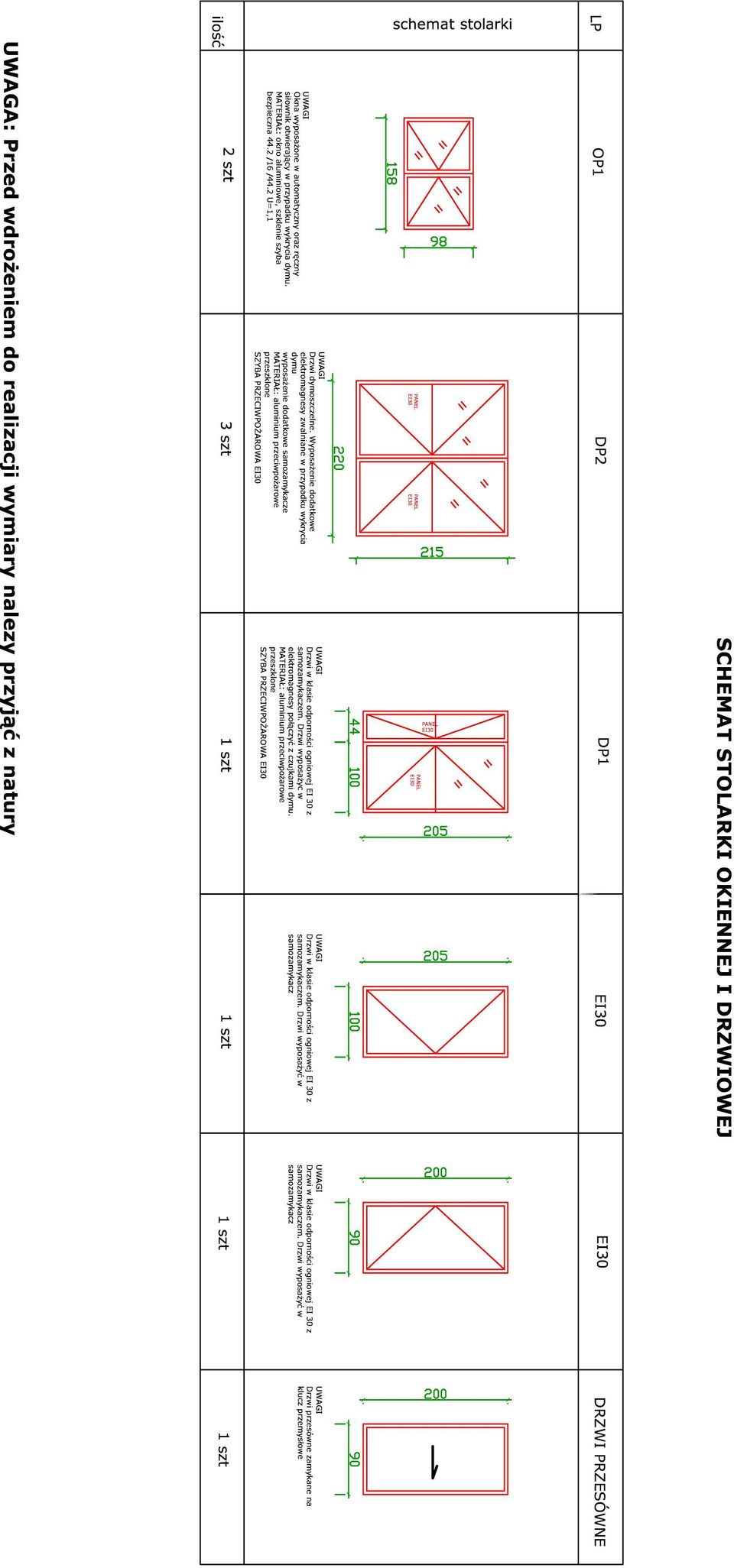

2 Spis zawartości 1. Inwestor 2. Jednostka projektowa 3. Podstawa opracowania 4. Zakres opracowania 5. Stan istniejący 6. Projektowane zmiany 7. Informacje dotyczące planu bezpieczeństwa i ochrony zdrowia 8. Uwagi 9. Dokumentacja rysunkowa 9.1. Zabezpieczenie P.POś PODPIWNICZENIE 9.2. Zabezpieczenie P.POś PARTER 9.3. Zabezpieczenie P.POś I i II PIĘTRO 9.4. Zestawienie stolarki okiennej i drzwiowej

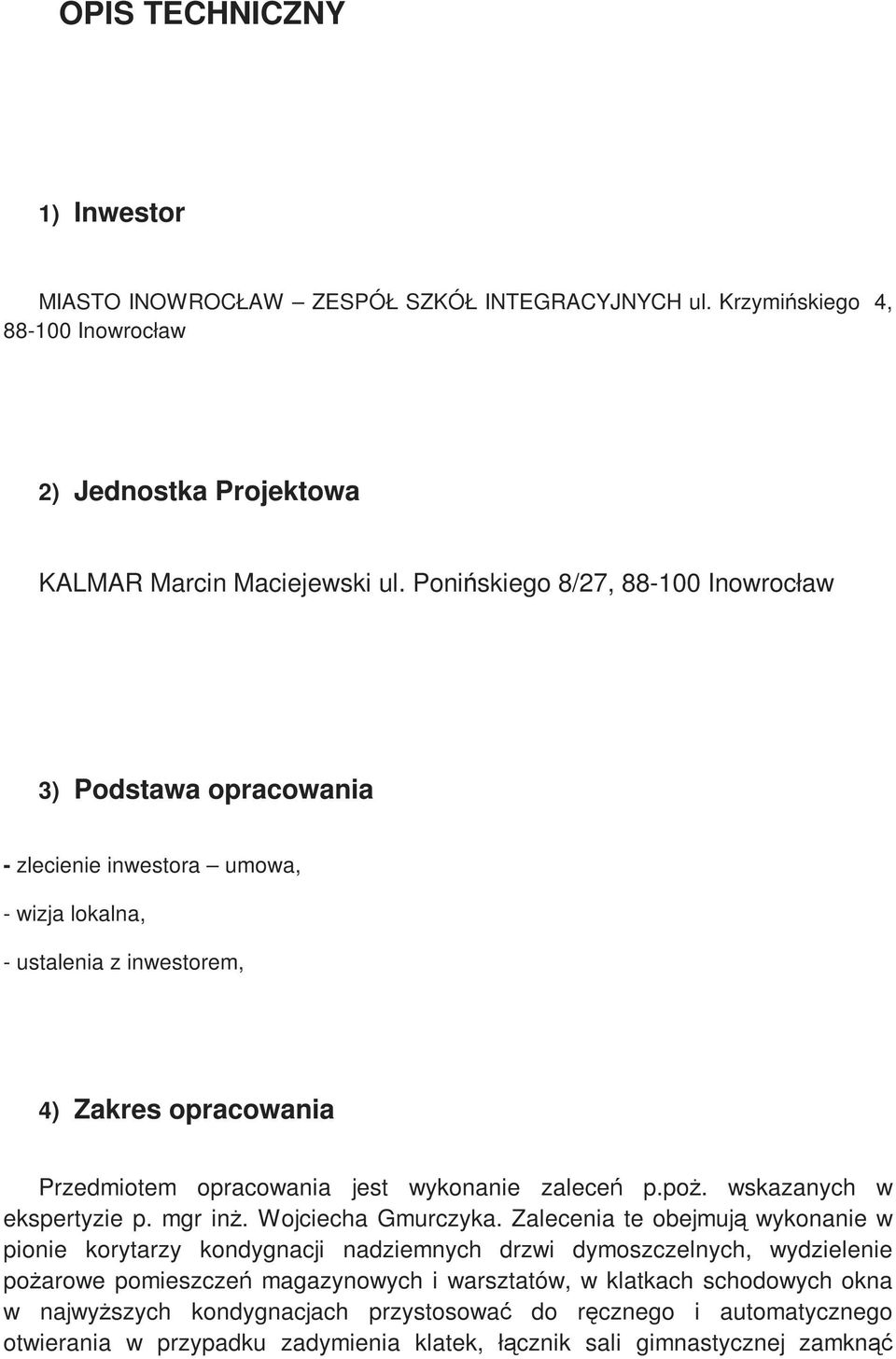

3 OPIS TECHNICZNY 1) Inwestor MIASTO INOWROCŁAW ZESPÓŁ SZKÓŁ INTEGRACYJNYCH ul. Krzymińskiego 4, Inowrocław 2) Jednostka Projektowa KALMAR Marcin Maciejewski ul. Ponińskiego 8/27, Inowrocław 3) Podstawa opracowania - zlecienie inwestora umowa, - wizja lokalna, - ustalenia z inwestorem, 4) Zakres opracowania Przedmiotem opracowania jest wykonanie zaleceń p.poŝ. wskazanych w ekspertyzie p. mgr inŝ. Wojciecha Gmurczyka. Zalecenia te obejmują wykonanie w pionie korytarzy kondygnacji nadziemnych drzwi dymoszczelnych, wydzielenie poŝarowe pomieszczeń magazynowych i warsztatów, w klatkach schodowych okna w najwyŝszych kondygnacjach przystosować do ręcznego i automatycznego otwierania w przypadku zadymienia klatek, łącznik sali gimnastycznej zamknąć

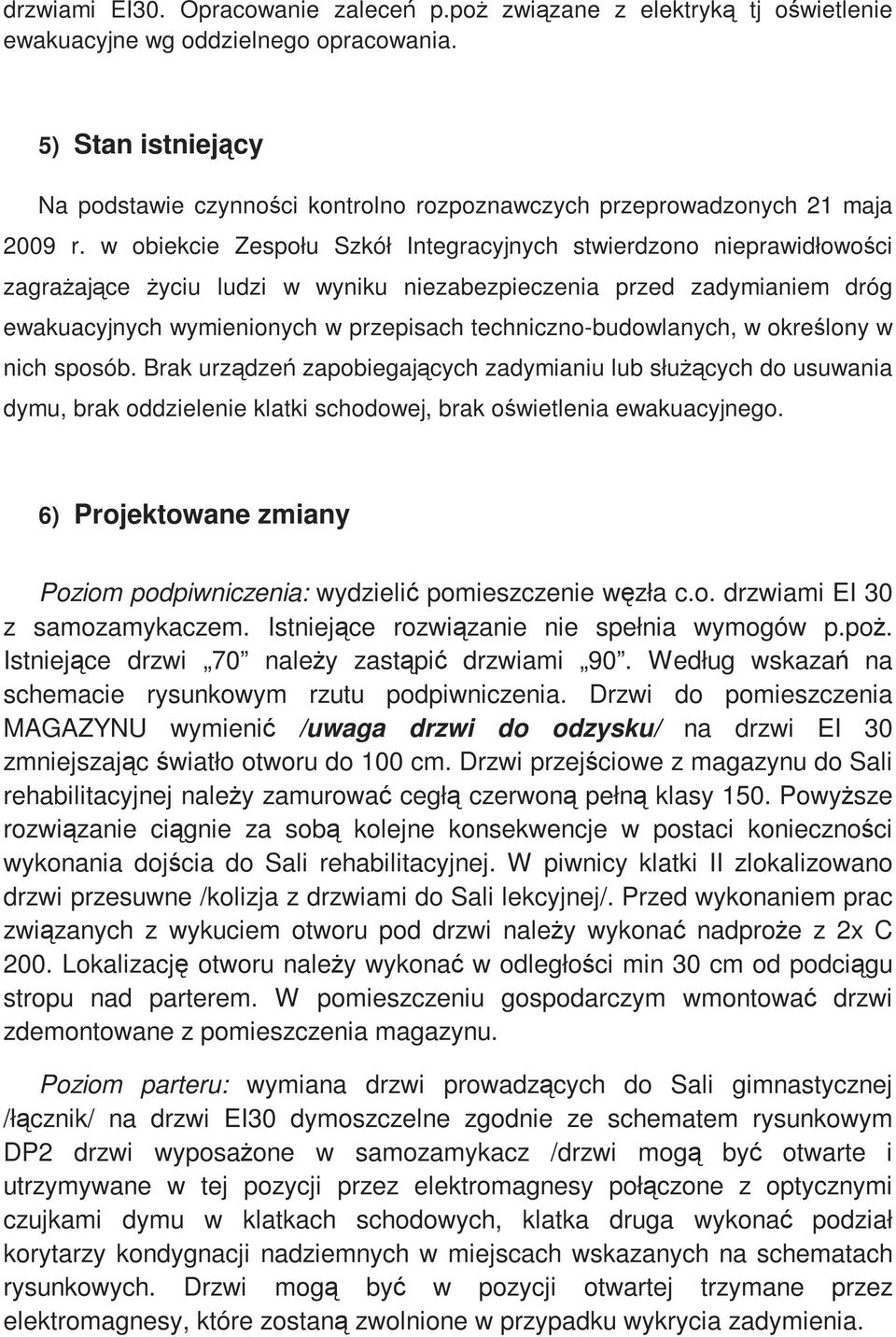

4 drzwiami EI30. Opracowanie zaleceń p.poŝ związane z elektryką tj oświetlenie ewakuacyjne wg oddzielnego opracowania. 5) Stan istniejący Na podstawie czynności kontrolno rozpoznawczych przeprowadzonych 21 maja 2009 r. w obiekcie Zespołu Szkół Integracyjnych stwierdzono nieprawidłowości zagraŝające Ŝyciu ludzi w wyniku niezabezpieczenia przed zadymianiem dróg ewakuacyjnych wymienionych w przepisach techniczno-budowlanych, w określony w nich sposób. Brak urządzeń zapobiegających zadymianiu lub słuŝących do usuwania dymu, brak oddzielenie klatki schodowej, brak oświetlenia ewakuacyjnego. 6) Projektowane zmiany Poziom podpiwniczenia: wydzielić pomieszczenie węzła c.o. drzwiami EI 30 z samozamykaczem. Istniejące rozwiązanie nie spełnia wymogów p.poŝ. Istniejące drzwi 70 naleŝy zastąpić drzwiami 90. Według wskazań na schemacie rysunkowym rzutu podpiwniczenia. Drzwi do pomieszczenia MAGAZYNU wymienić /uwaga drzwi do odzysku/ na drzwi EI 30 zmniejszając światło otworu do 100 cm. Drzwi przejściowe z magazynu do Sali rehabilitacyjnej naleŝy zamurować cegłą czerwoną pełną klasy 150. PowyŜsze rozwiązanie ciągnie za sobą kolejne konsekwencje w postaci konieczności wykonania dojścia do Sali rehabilitacyjnej. W piwnicy klatki II zlokalizowano drzwi przesuwne /kolizja z drzwiami do Sali lekcyjnej/. Przed wykonaniem prac związanych z wykuciem otworu pod drzwi naleŝy wykonać nadproŝe z 2x C 200. Lokalizację otworu naleŝy wykonać w odległości min 30 cm od podciągu stropu nad parterem. W pomieszczeniu gospodarczym wmontować drzwi zdemontowane z pomieszczenia magazynu. Poziom parteru: wymiana drzwi prowadzących do Sali gimnastycznej /łącznik/ na drzwi EI30 dymoszczelne zgodnie ze schematem rysunkowym DP2 drzwi wyposaŝone w samozamykacz /drzwi mogą być otwarte i utrzymywane w tej pozycji przez elektromagnesy połączone z optycznymi czujkami dymu w klatkach schodowych, klatka druga wykonać podział korytarzy kondygnacji nadziemnych w miejscach wskazanych na schematach rysunkowych. Drzwi mogą być w pozycji otwartej trzymane przez elektromagnesy, które zostaną zwolnione w przypadku wykrycia zadymienia.

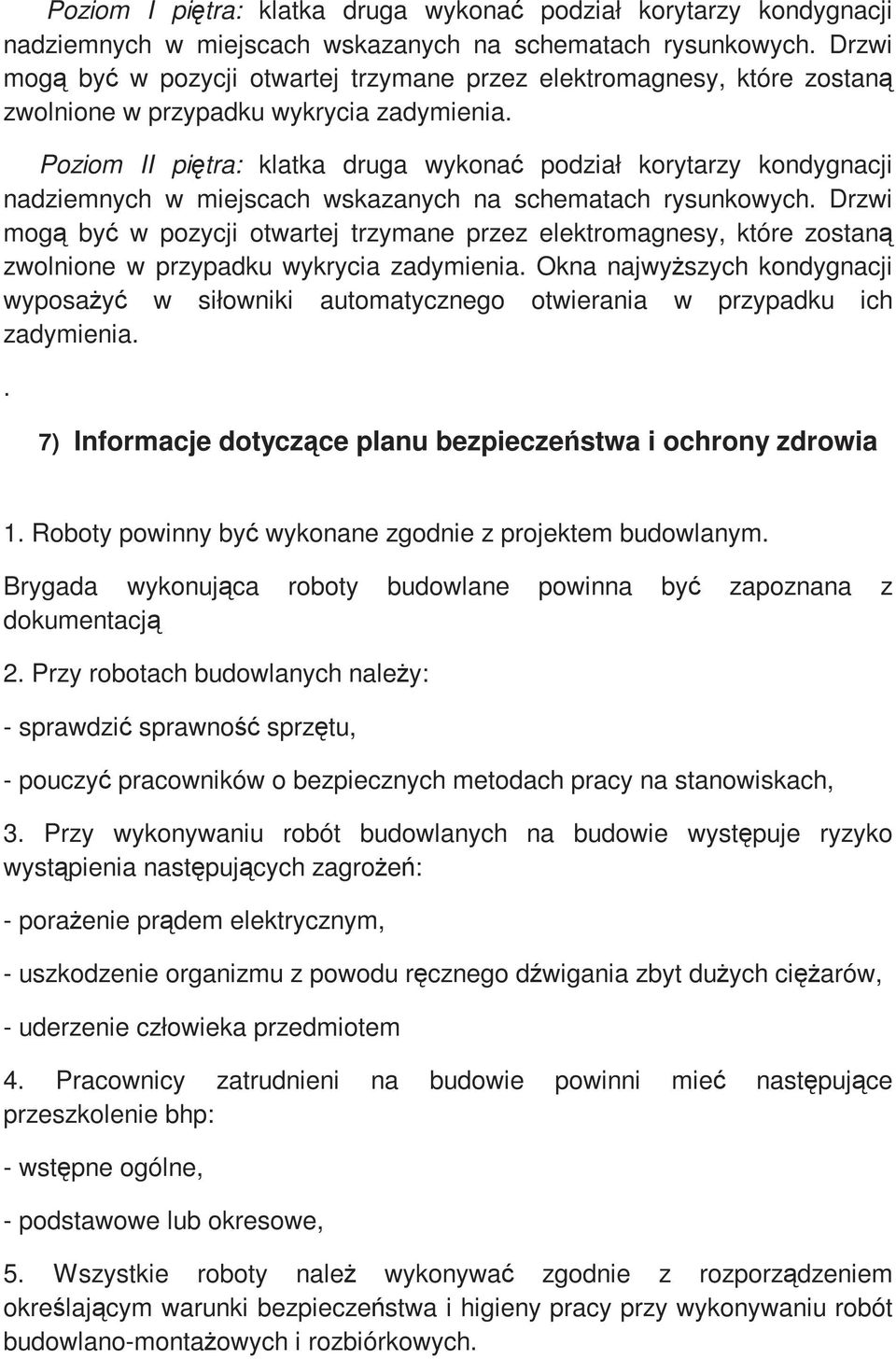

5 Poziom I piętra: klatka druga wykonać podział korytarzy kondygnacji nadziemnych w miejscach wskazanych na schematach rysunkowych. Drzwi mogą być w pozycji otwartej trzymane przez elektromagnesy, które zostaną zwolnione w przypadku wykrycia zadymienia. Poziom II piętra: klatka druga wykonać podział korytarzy kondygnacji nadziemnych w miejscach wskazanych na schematach rysunkowych. Drzwi mogą być w pozycji otwartej trzymane przez elektromagnesy, które zostaną zwolnione w przypadku wykrycia zadymienia. Okna najwyŝszych kondygnacji wyposaŝyć w siłowniki automatycznego otwierania w przypadku ich zadymienia.. 7) Informacje dotyczące planu bezpieczeństwa i ochrony zdrowia 1. Roboty powinny być wykonane zgodnie z projektem budowlanym. Brygada wykonująca roboty budowlane powinna być zapoznana z dokumentacją 2. Przy robotach budowlanych naleŝy: - sprawdzić sprawność sprzętu, - pouczyć pracowników o bezpiecznych metodach pracy na stanowiskach, 3. Przy wykonywaniu robót budowlanych na budowie występuje ryzyko wystąpienia następujących zagroŝeń: - poraŝenie prądem elektrycznym, - uszkodzenie organizmu z powodu ręcznego dźwigania zbyt duŝych cięŝarów, - uderzenie człowieka przedmiotem 4. Pracownicy zatrudnieni na budowie powinni mieć następujące przeszkolenie bhp: - wstępne ogólne, - podstawowe lub okresowe, 5. Wszystkie roboty naleŝ wykonywać zgodnie z rozporządzeniem określającym warunki bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlano-montaŝowych i rozbiórkowych.

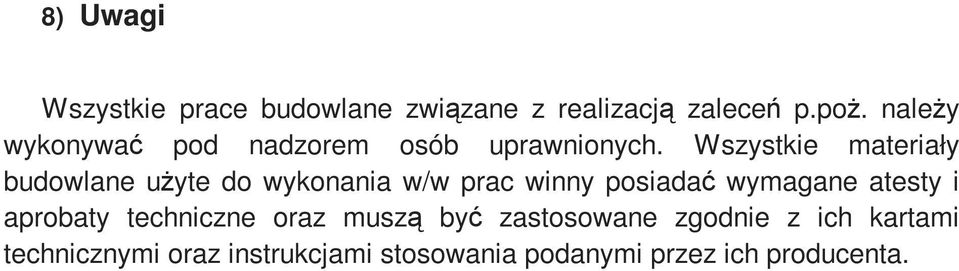

6 8) Uwagi Wszystkie prace budowlane związane z realizacją zaleceń p.poŝ. naleŝy wykonywać pod nadzorem osób uprawnionych. Wszystkie materiały budowlane uŝyte do wykonania w/w prac winny posiadać wymagane atesty i aprobaty techniczne oraz muszą być zastosowane zgodnie z ich kartami technicznymi oraz instrukcjami stosowania podanymi przez ich producenta.

7

8

9

10
