PROJEKT BUDOWLANO-WYKONAWCZY. SZKOŁA PODSTAWOWA NR 73 im. KRÓLA STEFANA BATOREGO INSTALACJE ELEKTRYCZNE

Transkrypt

1 PROJEKTOWANIE RCHITEKTONICZNE OPINIE TECHNICZNE DORADZTWO PRAWNE Warszawa ul. J. Bruna 9 lok 41 tel.( 022) (0) Tytuł opracowania Adres inwestycji Numer działki Inwestor Stadium opracowania ZASILANIE ZESTAWU HYDROFOROWEGO I ODDYMIANIE KLATEK SCHODOWYCH Szkoła Podstawowa Nr Warszawa ul. Białostocka 10/18 Miasto Stołeczne Warszawa Dzielnica Praga Północ Warszawa ul. Kłopotowskiego 15 PROJEKT BUDOWLANO-WYKONAWCZY Nazwa obiektu SZKOŁA PODSTAWOWA NR 73 im. KRÓLA STEFANA BATOREGO Branża INSTALACJE ELEKTRYCZNE Data CZERWIEC 2011 Z E S P Ó Ł P R O J E K T O W Y Branża Tytuł, imię i Nazwisko Nr uprawnień Podpis Projektował inż. Jarosław Maleńczyk LUB/0144/POOE/05 Sprawdził inż. Paweł Stefaniuk MAZ/0414/PWOE/05

2 Zawartość projektu 1. Dane ogólne. 2. Opis techniczny. 3. Oświadczenie projektanta. 4. Oświadczenie sprawdzającego. 5. Uprawnienia projektanta. 6. Przynależność projektanta do IIB. 7. Uprawnienia sprawdzającego. 8. Przynależność sprawdzającego do IIB. Rysunki: 1. Rzut piwnicy. 2. Rzut parteru. 3. Rzut piętra Rzut piętra Schemat zasilania. 6. Schemat instalacji oddymiania. 1

3 1. DANE OGÓLNE 1.1. Przedmiot projektu. Przedmiotem projektu jest opracowanie dokumentacji projektowej instalacji zasilania zestawu hydroforowego i zasilania instalacji oddymiania klatek schodowych w budynku szkoły przy ul. Białostockiej 10/18 w Warszawie Podstawa opracowania. Podstawą opracowania są: a) Zlecenie inwestora; b) Ustalenia z Inwestorem; c) Wizja lokalna; d) Przepisy i normy aktualnie obowiązujące; e) Katalogi i charakterystyki techniczne aparatury i urządzeń zastosowanych w projekcie Zakres opracowania. Projekt wykonawczy obejmuje: a) Modernizacja zasilania Rozdzielnicy Głównej RG. b) Instalację zasilania zestawu hydroforowego. c) Instalację oddymiania w klatce schodowej KL 2. d) Instalację oddymiania w klatce schodowej KL 4. 2

4 2. OPIS TECHNICZNY 2.1. Zasilanie w energię elektryczną. Zasilanie w energię elektryczną odbywać się będzie istniejącym kablem zasilającym budynek. Istniejącą instalację zasilającą należy doposażyć w wyłącznik przeciwpożarowy, który zostanie zamontowany w istniejącej Rozdzielnicy Głównej budynku RG. Projektuje się zdemontowanie istniejącego rozłącznika i zastosowanie rozłącznika mocy 250A z cewką wybijakową. Przycisk p.poż. wyłączający napięcie dla budynku znajdował się będzie w przedsionku przy głównym wejściu do budynku. Do przycisku p.poż. należy ułożyć przewód typu (N)HXH FE180/E90 3x1,2mm² od Rozdzielnicy Głównej RG i zabezpieczyć wyłącznikiem S 301, B 4A. Rozdzielnicę Główną należy zabudować ścianą REI120 i drzwiami EI60. aby wydzielić ją do osobnej strefy pożarowej. ( Zabudowa zawarta jest w projekcie budowlanym i wykonuje ją firma budowlana). W miejscu gdzie znajdować się będzie zabudowa znajdują się obecnie włączniki oświetlenia do pomieszczenia portierni, które należy przesunąć bliżej drzwi wejściowych. Wszystkie kable i przewody przechodzące przez strefę p.poż. należy zabezpieczyć masą ognioodporną o odporności ogniowej jak przegroda. Aparaturę służącą do zabezpieczenia obwodów przeciwpożarowych należy odpowiednio widocznie opisać najlepiej kolorem czerwonym. 3

5 W rozdzielnicy znajduje się rezerwa miejsca, którą należy wykorzystać do celów modernizacji Instalacja zasilania zestawu hydroforowego. Zestaw hydroforowy Hydro Multi-E 2 CRE 5-16 znajdujący się na poziomie piwnicy należy zasilić przewodem niepalnym typu (N)HXH FE180/E90 5x4mm² sprzed wyłącznika przeciwpożarowego. Jako zabezpieczenie kompaktu projektuje się rozłącznik bezpiecznikowy R303, Gg 20A. Należy wykonać przewiert przez strop do piwnicy, i dalej pod stropem na uchwytach ognioodpornych mocowanych co 0,3m. ułożyć do pomieszczenia hydroforni. Zestaw hydroforowy składa się z kompaktu, i konieczne jest tylko podpięcie przewodu zasilającego. Pomieszczenie hydroforni zostanie wydzielone do odrębnej strefy pożarowej ścianami REI 120 i drzwiami EI60. W pomieszczeniu hydroforni należy wykonać połączenia wyrównawcze taśmą ocynkowaną FeZn 30x4mm należy połączyć wszystkie rury metalowe, zestaw hydroforowy, tablice przyłączeniową. Dodatkowo w pomieszczeniu hydroforni projektuje się zasilanie zaworu odcinającego przepływ wody do budynku (poza zestawem hydroforowym) w trakcie pożaru. W normalnym stanie bez napięcia zawór pozostanie zamknięty, po podaniu napięcia otworzy się i pozostanie w tym stanie do momentu wyłączenia napięcia przyciskiem p.poż. Aparat zabezpieczający obwód zasilania zaworu należy odpowiednio opisać. 4

6 2.3. Instalacja oddymiania klatek schodowych. Projektuje się instalacje oddymiania klatek schodowych Kl 1, Kl 2, która składa się z centralek sterujących zamontowanych na klatkach schodowych na najwyższej kondygnacji, optycznych czujek dymu, przycisków oddymiania oraz siłowników drzwiowych i okiennych. Centralki sterujące urządzeniami oddymiającymi są wyzwalane w sposób automatyczny poprzez zadziałanie czujek dymu lub wciśnięcie ręcznych przycisków oddymiania. Na sygnał z centralki zostaną uruchomione siłowniki drzwi i okien oddymiających. Centralki sterujące będą zasilanie z sieci 230V sprzed wyłącznika przeciwpożarowego przewodem ognioodpornym typu (N)HXH FE180/E90 3x2,5mm² oraz wyposażone będą w akumulatory zapewniające możliwość pracy przez 72h. Przewód zostanie ułożony w wyciętych wcześniej bruzdach zamocowany na uchwytach ognioodpornych i zatynkowany. Wszystkie połączenia urządzeń systemu wykonać zgodnie ze schematem i DTR producenta Uwagi ogólne 1. Należy stosować urządzenia, wyroby i materiały posiadające świadectwo dopuszczenia do stosowania w budownictwie lub świadectwo kwalifikacji jakości, oznaczonych państwowym znakiem jakości lub znakiem bezpieczeństwa wydanym przez uprawnione jednostki kwalifikujące. 2. Trasy instalacji elektrycznych skoordynować przed montażem z wykonawcami innych branż i wcześniej wykonanymi instalacjami. 5

7 3. Roboty elektryczne należy prowadzić pod kierunkiem i nadzorem osób z odpowiednimi uprawnieniami budowlanymi, zgodnie z zasadami wiedzy technicznej, wymogami BHP i obowiązującymi normami. Użyte materiały powinny odpowiadać atestom i ustaleniom odpowiednich norm. 4. Po zakończeniu prac instalacyjnych wykonać pomiary, badania i testy funkcjonalne sterowań, sporządzić dokumentację powykonawczą, instrukcję obsługi systemu oraz przeszkolić personel inwestora. 5. Wszystkie urządzenia systemu muszą posiadać odpowiednie certyfikaty oraz dopuszczenia do stosowania w ochronie przeciwpożarowej. 6. Oświetlenie awaryjne zostało objęte wcześniejszym opracowaniem jest wykonane i potwierdzone odpowiednim protokółem. 6

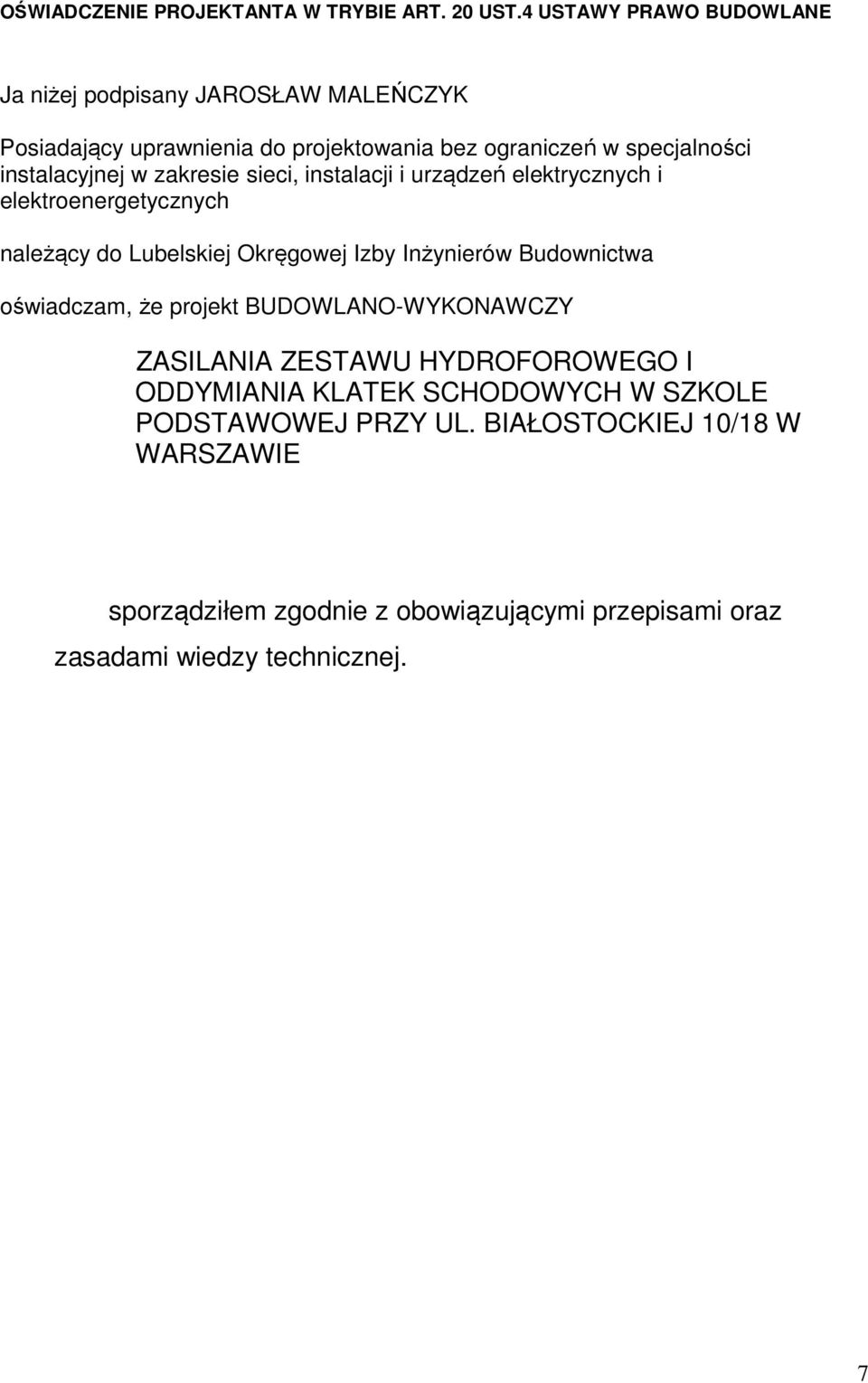

8 OŚWIADCZENIE PROJEKTANTA W TRYBIE ART. 20 UST.4 USTAWY PRAWO BUDOWLANE Ja niżej podpisany JAROSŁAW MALEŃCZYK Posiadający uprawnienia do projektowania bez ograniczeń w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń elektrycznych i elektroenergetycznych należący do Lubelskiej Okręgowej Izby Inżynierów Budownictwa oświadczam, że projekt BUDOWLANO-WYKONAWCZY ZASILANIA ZESTAWU HYDROFOROWEGO I ODDYMIANIA KLATEK SCHODOWYCH W SZKOLE PODSTAWOWEJ PRZY UL. BIAŁOSTOCKIEJ 10/18 W WARSZAWIE sporządziłem zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. 7

9 OŚWIADCZENIE SPRAWDZAJĄCEGO W TRYBIE ART. 20 UST.4 USTAWY PRAWO BUDOWLANE Ja niżej podpisany Paweł Stefaniuk Posiadający uprawnienia do projektowania bez ograniczeń w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń elektrycznych i elektroenergetycznych należący do Mazowieckiej Okręgowej Izby Inżynierów Budownictwa oświadczam, że projekt BUDOWLANO-WYKONAWCZY ZASILANIA ZESTAWU HYDROFOROWEGO I ODDYMIANIA KLATEK SCHODOWYCH W SZKOLE PODSTAWOWEJ PRZY UL. BIAŁOSTOCKIEJ 10/18 W WARSZAWIE jest sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej.
