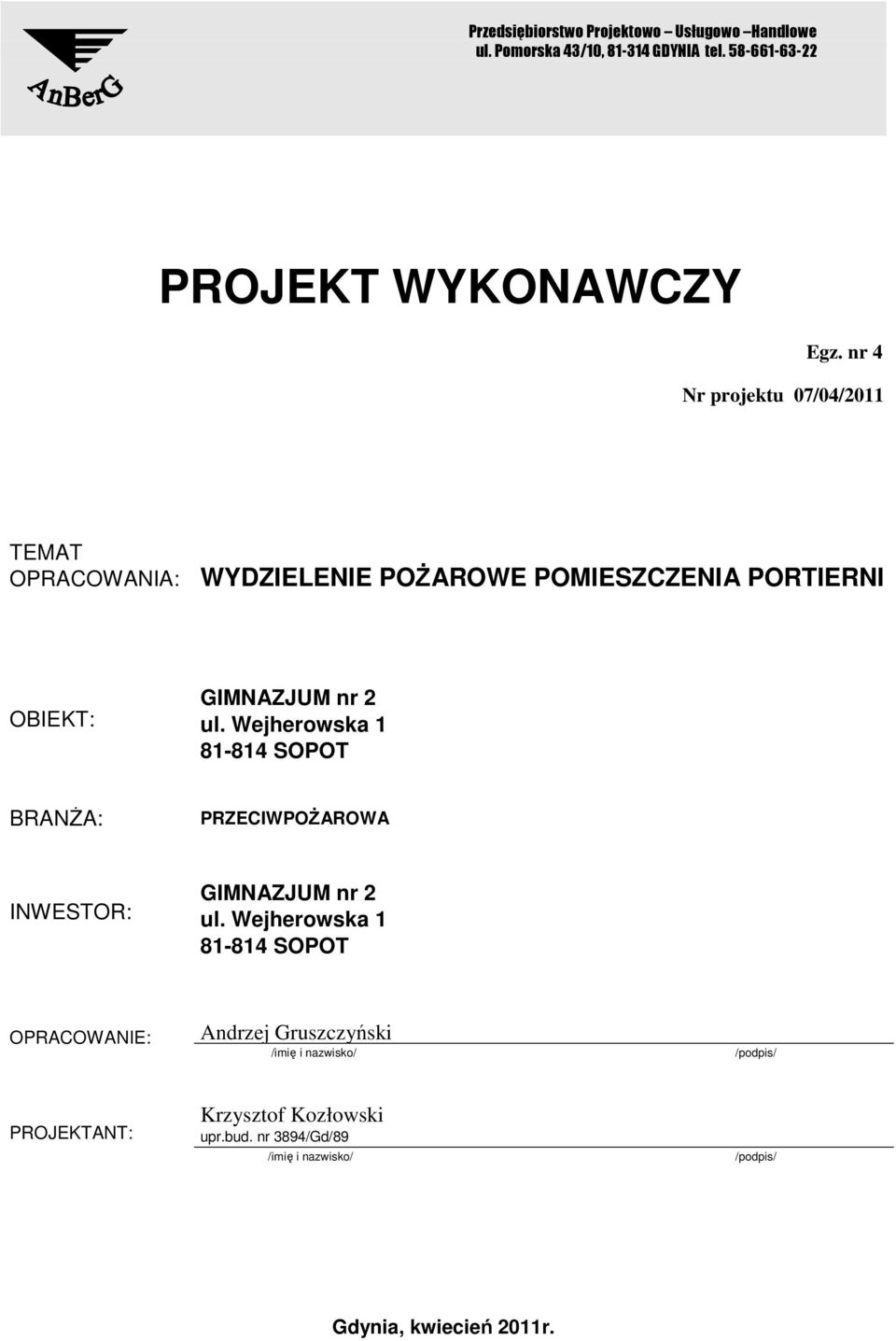

1 Przedsiębiorstwo Projektowo Usługowo Handlowe ul. Pomorska 43/10, GDYNIA tel PROJEKT WYKONAWCZY Egz. nr 4 Nr projektu 07/04/2011 TEMAT OPRACOWANIA: WYDZIELENIE POśAROWE POMIESZCZENIA PORTIERNI OBIEKT: GIMNAZJUM nr 2 ul. Wejherowska SOPOT BRANśA: PRZECIWPOśAROWA INWESTOR: GIMNAZJUM nr 2 ul. Wejherowska SOPOT OPRACOWANIE: Andrzej Gruszczyński /imię i nazwisko/ /podpis/ PROJEKTANT: Krzysztof Kozłowski upr.bud. nr 3894/Gd/89 /imię i nazwisko/ /podpis/ Gdynia, kwiecień 2011r.

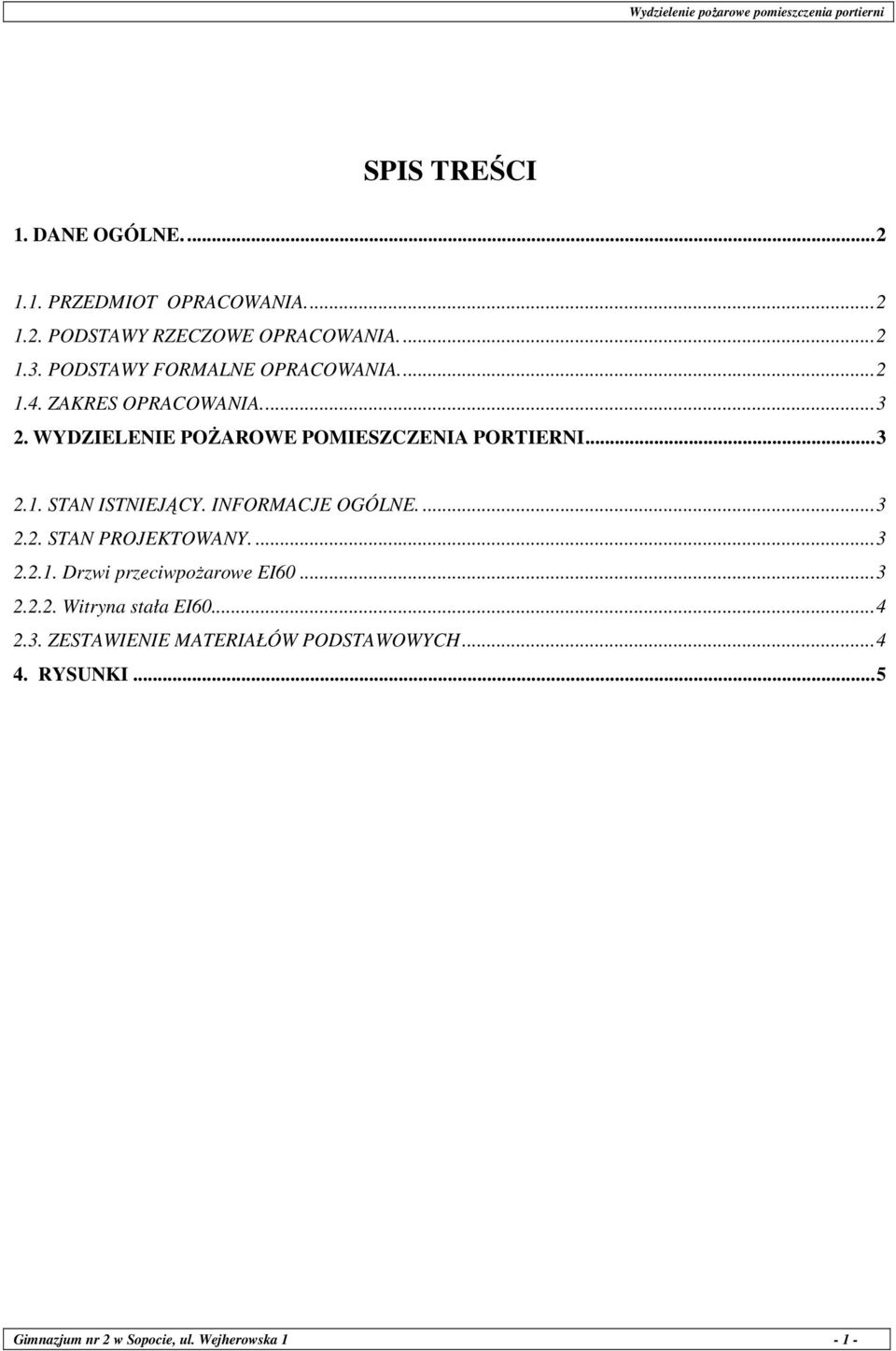

2 SPIS TREŚCI 1. DANE OGÓLNE PRZEDMIOT OPRACOWANIA PODSTAWY RZECZOWE OPRACOWANIA PODSTAWY FORMALNE OPRACOWANIA ZAKRES OPRACOWANIA WYDZIELENIE POśAROWE POMIESZCZENIA PORTIERNI STAN ISTNIEJĄCY. INFORMACJE OGÓLNE STAN PROJEKTOWANY Drzwi przeciwpoŝarowe EI Witryna stała EI ZESTAWIENIE MATERIAŁÓW PODSTAWOWYCH RYSUNKI... 5 Gimnazjum nr 2 w Sopocie, ul. Wejherowska 1-1 -

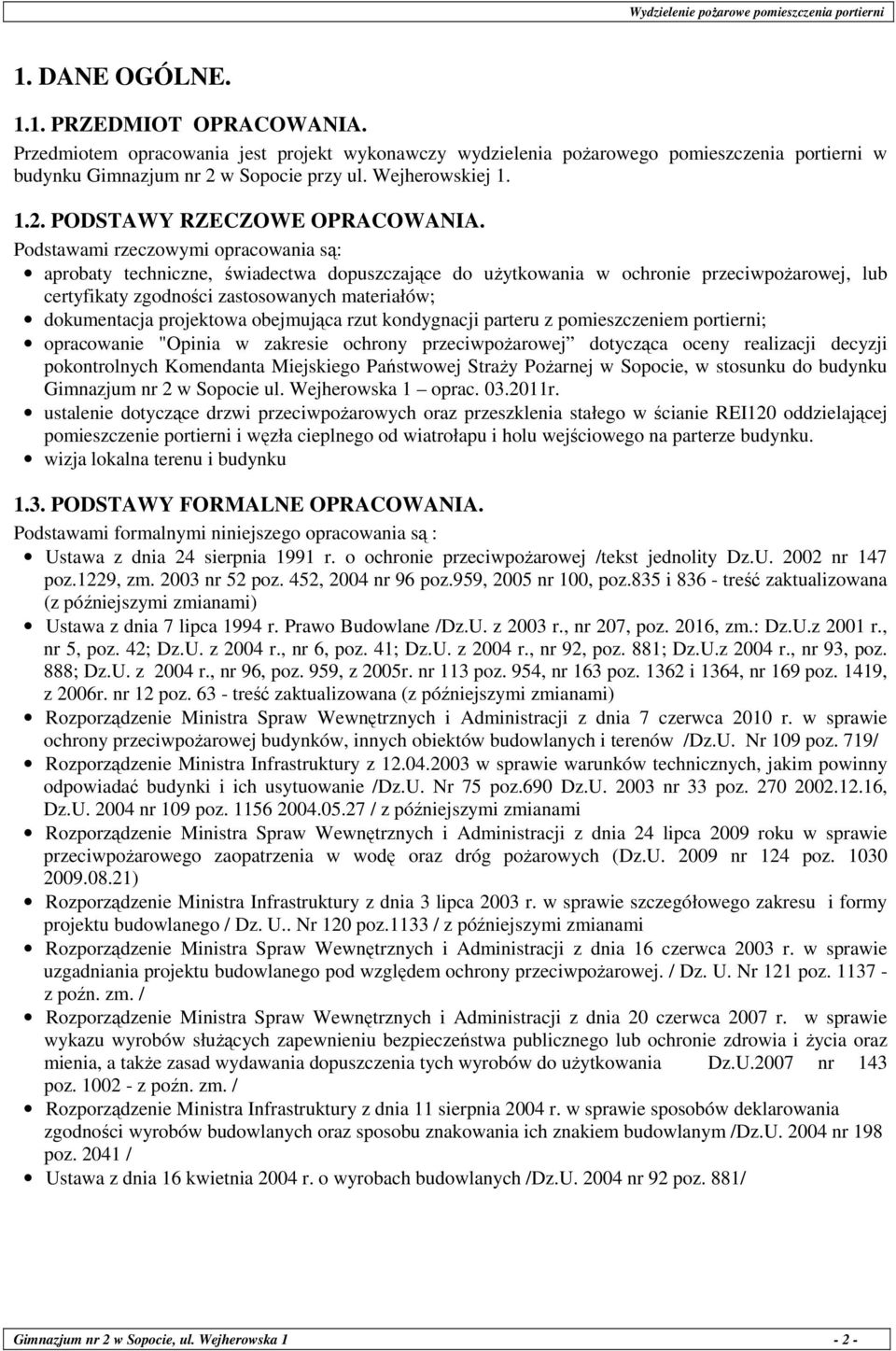

3 1. DANE OGÓLNE PRZEDMIOT OPRACOWANIA. Przedmiotem opracowania jest projekt wykonawczy wydzielenia poŝarowego pomieszczenia portierni w budynku Gimnazjum nr 2 w Sopocie przy ul. Wejherowskiej PODSTAWY RZECZOWE OPRACOWANIA. Podstawami rzeczowymi opracowania są: aprobaty techniczne, świadectwa dopuszczające do uŝytkowania w ochronie przeciwpoŝarowej, lub certyfikaty zgodności zastosowanych materiałów; dokumentacja projektowa obejmująca rzut kondygnacji parteru z pomieszczeniem portierni; opracowanie "Opinia w zakresie ochrony przeciwpoŝarowej dotycząca oceny realizacji decyzji pokontrolnych Komendanta Miejskiego Państwowej StraŜy PoŜarnej w Sopocie, w stosunku do budynku Gimnazjum nr 2 w Sopocie ul. Wejherowska 1 oprac r. ustalenie dotyczące drzwi przeciwpoŝarowych oraz przeszklenia stałego w ścianie REI120 oddzielającej pomieszczenie portierni i węzła cieplnego od wiatrołapu i holu wejściowego na parterze budynku. wizja lokalna terenu i budynku 1.3. PODSTAWY FORMALNE OPRACOWANIA. Podstawami formalnymi niniejszego opracowania są : Ustawa z dnia 24 sierpnia 1991 r. o ochronie przeciwpoŝarowej /tekst jednolity Dz.U nr 147 poz.1229, zm nr 52 poz. 452, 2004 nr 96 poz.959, 2005 nr 100, poz.835 i treść zaktualizowana (z późniejszymi zmianami) Ustawa z dnia 7 lipca 1994 r. Prawo Budowlane /Dz.U. z 2003 r., nr 207, poz. 2016, zm.: Dz.U.z 2001 r., nr 5, poz. 42; Dz.U. z 2004 r., nr 6, poz. 41; Dz.U. z 2004 r., nr 92, poz. 881; Dz.U.z 2004 r., nr 93, poz. 888; Dz.U. z 2004 r., nr 96, poz. 959, z 2005r. nr 113 poz. 954, nr 163 poz i 1364, nr 169 poz. 1419, z 2006r. nr 12 poz treść zaktualizowana (z późniejszymi zmianami) Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpoŝarowej budynków, innych obiektów budowlanych i terenów /Dz.U. Nr 109 poz. 719/ Rozporządzenie Ministra Infrastruktury z w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie /Dz.U. Nr 75 poz.690 Dz.U nr 33 poz , Dz.U nr 109 poz / z późniejszymi zmianami Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 roku w sprawie przeciwpoŝarowego zaopatrzenia w wodę oraz dróg poŝarowych (Dz.U nr 124 poz ) Rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowego zakresu i formy projektu budowlanego / Dz. U.. Nr 120 poz.1133 / z późniejszymi zmianami Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003 r. w sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpoŝarowej. / Dz. U. Nr 121 poz z poźn. zm. / Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 20 czerwca 2007 r. w sprawie wykazu wyrobów słuŝących zapewnieniu bezpieczeństwa publicznego lub ochronie zdrowia i Ŝycia oraz mienia, a takŝe zasad wydawania dopuszczenia tych wyrobów do uŝytkowania Dz.U.2007 nr 143 poz z poźn. zm. / Rozporządzenie Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym /Dz.U nr 198 poz / Ustawa z dnia 16 kwietnia 2004 r. o wyrobach budowlanych /Dz.U nr 92 poz. 881/ Gimnazjum nr 2 w Sopocie, ul. Wejherowska 1-2 -

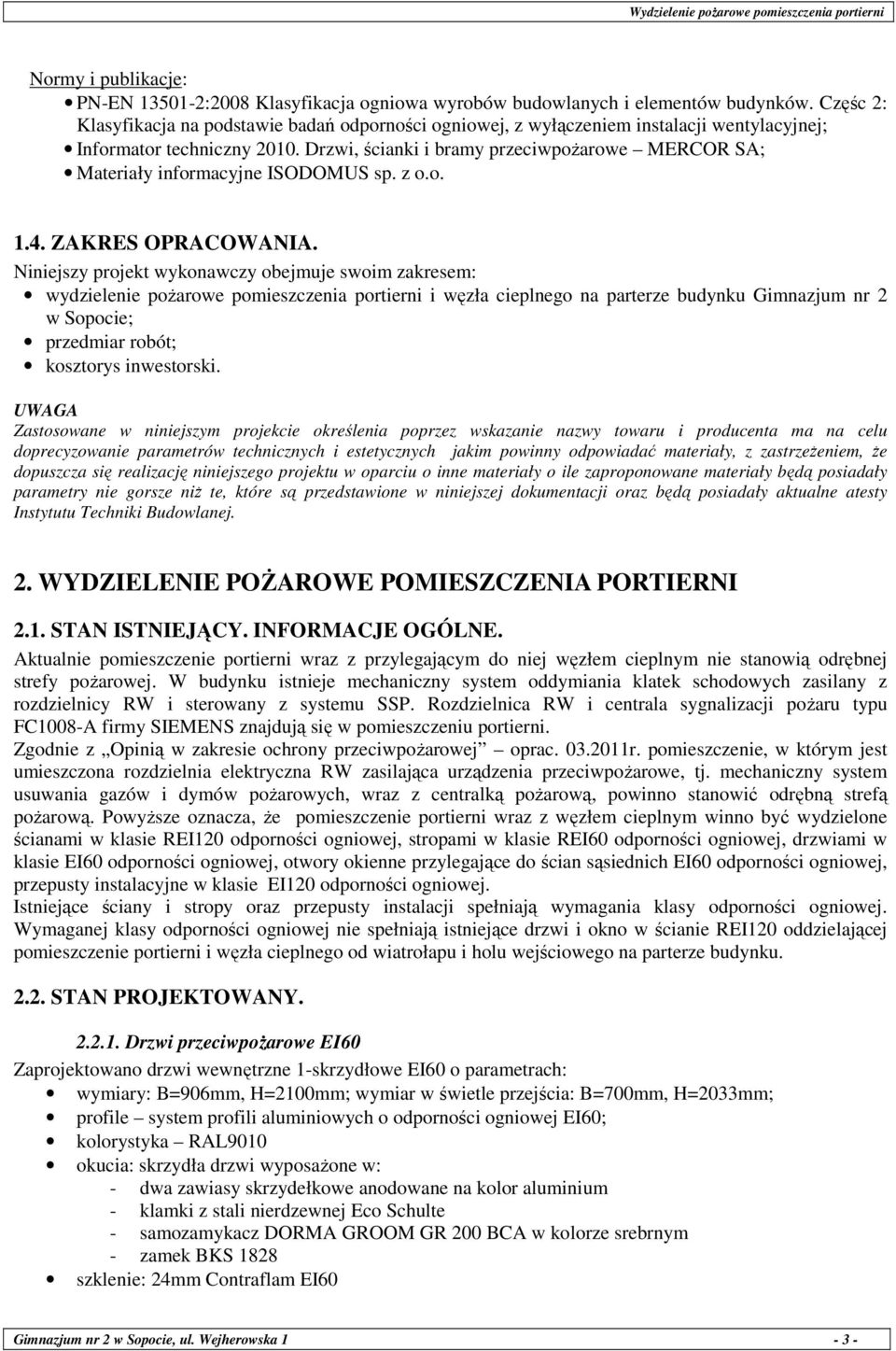

4 Normy i publikacje: PN-EN :2008 Klasyfikacja ogniowa wyrobów budowlanych i elementów budynków. Częśc 2: Klasyfikacja na podstawie badań odporności ogniowej, z wyłączeniem instalacji wentylacyjnej; Informator techniczny Drzwi, ścianki i bramy przeciwpoŝarowe MERCOR SA; Materiały informacyjne ISODOMUS sp. z o.o ZAKRES OPRACOWANIA. Niniejszy projekt wykonawczy obejmuje swoim zakresem: wydzielenie poŝarowe pomieszczenia portierni i węzła cieplnego na parterze budynku Gimnazjum nr 2 w Sopocie; przedmiar robót; kosztorys inwestorski. UWAGA Zastosowane w niniejszym projekcie określenia poprzez wskazanie nazwy towaru i producenta ma na celu doprecyzowanie parametrów technicznych i estetycznych jakim powinny odpowiadać materiały, z zastrzeŝeniem, Ŝe dopuszcza się realizację niniejszego projektu w oparciu o inne materiały o ile zaproponowane materiały będą posiadały parametry nie gorsze niŝ te, które są przedstawione w niniejszej dokumentacji oraz będą posiadały aktualne atesty Instytutu Techniki Budowlanej. 2. WYDZIELENIE POśAROWE POMIESZCZENIA PORTIERNI 2.1. STAN ISTNIEJĄCY. INFORMACJE OGÓLNE. Aktualnie pomieszczenie portierni wraz z przylegającym do niej węzłem cieplnym nie stanowią odrębnej strefy poŝarowej. W budynku istnieje mechaniczny system oddymiania klatek schodowych zasilany z rozdzielnicy RW i sterowany z systemu SSP. Rozdzielnica RW i centrala sygnalizacji poŝaru typu FC1008-A firmy SIEMENS znajdują się w pomieszczeniu portierni. Zgodnie z Opinią w zakresie ochrony przeciwpoŝarowej oprac r. pomieszczenie, w którym jest umieszczona rozdzielnia elektryczna RW zasilająca urządzenia przeciwpoŝarowe, tj. mechaniczny system usuwania gazów i dymów poŝarowych, wraz z centralką poŝarową, powinno stanowić odrębną strefą poŝarową. PowyŜsze oznacza, Ŝe pomieszczenie portierni wraz z węzłem cieplnym winno być wydzielone ścianami w klasie REI120 odporności ogniowej, stropami w klasie REI60 odporności ogniowej, drzwiami w klasie EI60 odporności ogniowej, otwory okienne przylegające do ścian sąsiednich EI60 odporności ogniowej, przepusty instalacyjne w klasie EI120 odporności ogniowej. Istniejące ściany i stropy oraz przepusty instalacji spełniają wymagania klasy odporności ogniowej. Wymaganej klasy odporności ogniowej nie spełniają istniejące drzwi i okno w ścianie REI120 oddzielającej pomieszczenie portierni i węzła cieplnego od wiatrołapu i holu wejściowego na parterze budynku STAN PROJEKTOWANY Drzwi przeciwpoŝarowe EI60 Zaprojektowano drzwi wewnętrzne 1-skrzydłowe EI60 o parametrach: wymiary: B=906mm, H=2100mm; wymiar w świetle przejścia: B=700mm, H=2033mm; profile system profili aluminiowych o odporności ogniowej EI60; kolorystyka RAL9010 okucia: skrzydła drzwi wyposaŝone w: - dwa zawiasy skrzydełkowe anodowane na kolor aluminium - klamki z stali nierdzewnej Eco Schulte - samozamykacz DORMA GROOM GR 200 BCA w kolorze srebrnym - zamek BKS 1828 szklenie: 24mm Contraflam EI60 Gimnazjum nr 2 w Sopocie, ul. Wejherowska 1-3 -

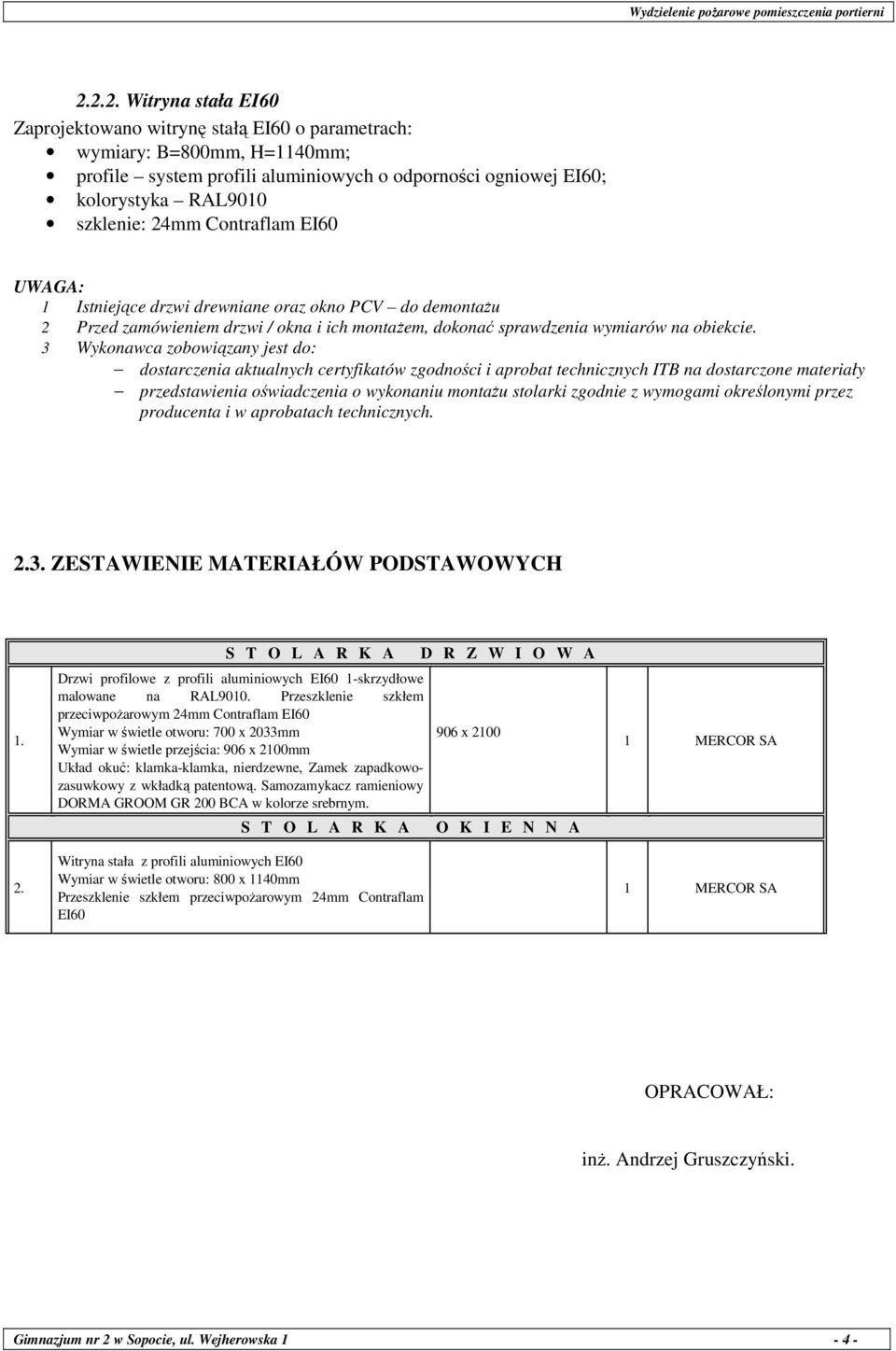

5 Witryna stała EI60 Zaprojektowano witrynę stałą EI60 o parametrach: wymiary: B=800mm, H=1140mm; profile system profili aluminiowych o odporności ogniowej EI60; kolorystyka RAL9010 szklenie: 24mm Contraflam EI60 UWAGA: 1 Istniejące drzwi drewniane oraz okno PCV do demontaŝu 2 Przed zamówieniem drzwi / okna i ich montaŝem, dokonać sprawdzenia wymiarów na obiekcie. 3 Wykonawca zobowiązany jest do: dostarczenia aktualnych certyfikatów zgodności i aprobat technicznych ITB na dostarczone materiały przedstawienia oświadczenia o wykonaniu montaŝu stolarki zgodnie z wymogami określonymi przez producenta i w aprobatach technicznych ZESTAWIENIE MATERIAŁÓW PODSTAWOWYCH S T O L A R K A D R Z W I O W A Drzwi profilowe z profili aluminiowych EI60 1-skrzydłowe malowane na RAL9010. Przeszklenie szkłem przeciwpoŝarowym 24mm Contraflam EI60 Wymiar w świetle otworu: 700 x 2033mm Wymiar w świetle przejścia: 906 x 2100mm Układ okuć: klamka-klamka, nierdzewne, Zamek zapadkowozasuwkowy z wkładką patentową. Samozamykacz ramieniowy DORMA GROOM GR 200 BCA w kolorze srebrnym. 906 x 2100 S T O L A R K A O K I E N N A Witryna stała z profili aluminiowych EI60 Wymiar w świetle otworu: 800 x 1140mm Przeszklenie szkłem przeciwpoŝarowym 24mm Contraflam EI60 1 MERCOR SA 1 MERCOR SA OPRACOWAŁ: inŝ. Andrzej Gruszczyński. Gimnazjum nr 2 w Sopocie, ul. Wejherowska 1-4 -

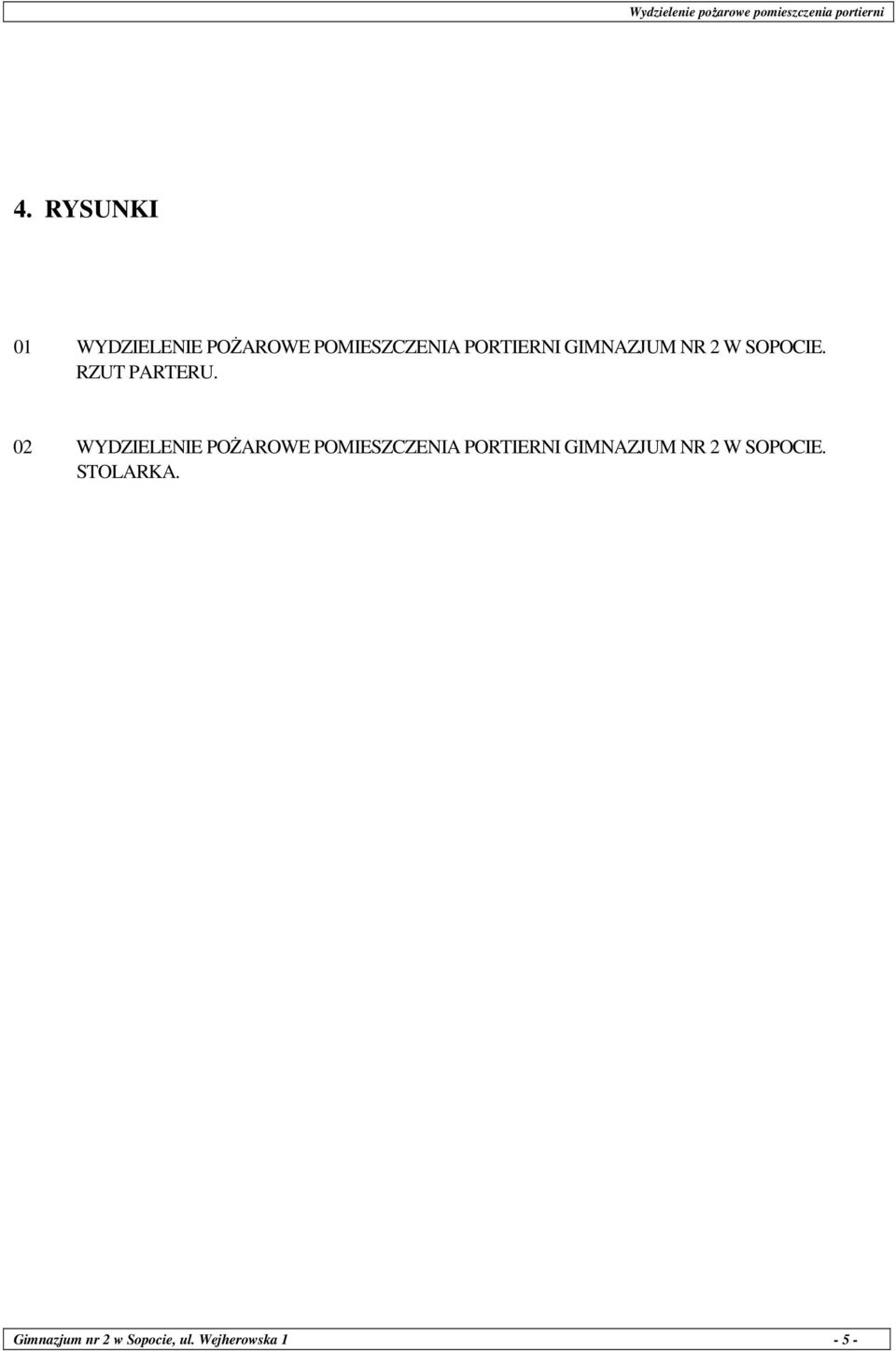

6 4. RYSUNKI 01 WYDZIELENIE POśAROWE POMIESZCZENIA PORTIERNI GIMNAZJUM NR 2 W SOPOCIE. RZUT PARTERU. 02 WYDZIELENIE POśAROWE POMIESZCZENIA PORTIERNI GIMNAZJUM NR 2 W SOPOCIE. STOLARKA. Gimnazjum nr 2 w Sopocie, ul. Wejherowska 1-5 -
