1 RS 2200 KASUTUSJUHEND ALGSED JUHISED NAUDOTOJO VADOVAS PRADINĖS INSTRUKCIJOS LIETOŠANAS ROKASGRĀMATA ORIĢINĀLĀS INSTRUKCIJAS INSTRUKCJA OBSŁUGI ORYGINALNA INSTRUKCJA Edition Printed in Italy setting standards

2

3 A Сертификат за съответствие Osvědčení o shodě Konformitätserklärung Overensstemmelsescertifikat Declaración de conformidad Vastavussertifikaat Déclaration de conformité Yhdenmukaisuustodistus Conformity certificate Πιστοποιητικό συμμόρφωσης Megfelelősségi nyilatkozat Dichiarazione di conformità Atitikties deklaracija Atbilstības deklarācija Konformitetssertifisering Conformiteitsverklaring Declaração de conformidade Deklaracja zgodności Certificat de conformitate Заявление о соответствии Överensstämmelsecertifikat Certifikát súladu Certifikat o ustreznosti Uyumluluk sertifikası Модел / Model / Modell / Model / Modelo / Mudel / Modèle / Malli / Model / Μοντέλο / Modell / Modello / Modelis / Modelis / Modell / Model / Modelo / Model / Model / Модель / Modell / Model / Model / Model : ROAD SWEEPER Тип / Typ / Typ / Type / Tipo / Tüüp / Type / Tyyppi / Type / Τύπος / Típus / Tipo / Tipas / Tips / Type / Type / Tipo / Typ / Tip / Тип / Typ / Typ / Tip / Tip : RS 2200 Сериен номер / Výrobní číslo / Seriennummer / Serienummer / Número de serie / Seerianumber / Numéro de série / Sarjanumero / Serial number / Σειριακός αριθμός / Sorozatszám / Numero di serie / Serijos numeris / Sērijas numurs / Serienummer / Serienummer / Número de série / Numer seryjny / Număr de serie / Серийный номер / Serienummer / Výrobné číslo / Serijska številka / Seri Numarası : Година на производство / Rok výroby / Baujahr / Fabrikationsår / Año de fabricación / Väljalaskeaasta / Année de fabrication / Valmistusvuosi / Year of construction / Έτος κατασκευής / Gyártási év / Anno di costruzione / Pagaminimo metai / Izgatavošanas gads / Byggeår / Bauwjaar / Ano de fabrico / Rok produkcji / Anul fabricaţiei / Год выпуска / Tillverkningsår / Rok výroby / Leto izdelave / Leto izdelave/imal yılı : Долуподписаният потвърждава, че гореспоменатият модел е произведен в съответствие със следните директиви и стандарти. Níže podepsaný stvrzuje, že výše uvedený model byl vyroben v souladu s následujícími směrnicemi a normami. Der Unterzeichner bestätigt hiermit dass die oben erwähnten Modelle gemäß den folgenden Richtlinien und Normen hergestellt wurden. Undertegnede attesterer herved, at ovennævnte model er produceret i overensstemmelse med følgende direktiver og standarder. El abajo firmante certifica que los modelos arriba mencionados han sido producidos de acuerdo con las siguientes directivas y estandares. Allakirjutanu kinnitab, et ülalnimetatud mudel on valmistatud kooskõlas järgmiste direktiivide ja normidega. The undersigned certify that the above mentioned model is produced in accordance with the following directives and standards. Ο κάτωθι υπογεγραμμένος πιστοποιεί ότι η παραγωγή του προαναφερθέντος μοντέλου γίνεται σύμφωνα με τις ακόλουθες οδηγίες και πρότυπα. Alulírottak igazoljuk, hogy a fent említett modellt a következő irányelvek és szabványok alapján hoztuk létre. Il sottoscritto dichiara che i modelli sopra menzionati sono prodotti in accordo con le seguenti direttive e standard. Toliau pateiktu dokumentu patvirtinama, kad minėtas modelis yra pagamintas laikantis nurodytų direktyvų bei standartų. Ar šo tiek apliecināts, ka augstākminētais modelis ir izgatavots atbilstoši šādām direktīvām un standartiem. A presente assinatura serve para declarar que os modelos supramencionados são produtos em conformidade com as seguintes directivas e normas. Niżej podpisany zaświadcza, że wymieniony powyżej model produkowany jest zgodnie z następującymi dyrektywami i normami. Subsemnatul atest că modelul susmenţionat este produs în conformitate cu următoarele directive şi standarde. Настоящим удостоверяется, что машина вышеуказанной модели изготовлена в соответствии со следующими директивами и стандартами. Undertecknad intygar att ovannämnda modell är producerad i överensstämmelse med följande direktiv och standarder. Dolu podpísaný osvedčuje, že hore uvedený model sa vyrába v súlade s nasledujúcimi smernicami a normami. Je soussigné certifie que les modèles cidessus sont fabriqués conformément aux directives et normes suivantes. Undertegnede attesterer att ovennevnte modell är produsert i overensstemmelse med fölgende direktiv og standarder. Spodaj podpisani potrjujem, da je zgoraj omenjeni model izdelan v skladu z naslednjimi smernicami in standardi. Allekirjoittaia vakuuttaa että yllämainittu malli on tuotettu seuraavien direktiivien ja standardien mukaan. Ondergetekende verzekert dat de bovengenoemde modellen geproduceerd zijn in overeenstemming met de volgende richtlijnen en standaards. Aşağıda İmzası olan kişi, yukarıda bahsedilen model cihazın aşağıda verilen direktiflere ve standartlara uygunlukta imal edildiğini onaylar. EC Machinery Directive 2006/42/EC EN ISO , EN ISO , EN 294, EN 349, EN 13019, EN 982, EN EC EMC Directive 2004/104/EC EN 61000, EN Manufacturer: Nilfisk-Advance S.p.a. Authorized signatory: Franco Mazzini, General Mgr Date: Signature: Address: Strada Comunale della Braglia, 18, GUARDAMIGLIO (LO) - ITALY Tel: +39 (0) , Fax: +39 (0) B C 1 Model: RS 2200 Prod. Nr: Serial No: 09XXXXXXX Date code : H07 Total Weight : KG 4500 IPX3 db(a)xxx KW 70 Battery: 12VDC MAX 28% Manufactured By: Nilfisk - Advance S.p.a Guardamiglio (LO) - Italy Made in Italy S S RS (2) D I

4 D F3 Model: RS 2200 Prod. Nr: Serial No: 09XXXXXXX Date code : H07 Total Weight : KG 4500 IPX3 db(a)xxx F4 P10 KW 70 Battery: 12VDC 34 F6 AIA MAX 28% Manufactured By: Nilfisk - Advance S.p.a Guardamiglio (LO) - Italy Made in Italy K1.1 K1.2 K1.3 K1.4 K1.5 K1.6 K1.7 P7 K2 K3 K4 P11 X10 K41 P8 16 S II (2) D RS 2200

5 E ENG rpm 100 % S RS (2) D III

6 F BD S IV (2) D RS 2200

7 G S RS (2) D V

8 H_ H_ Km/h 16 % H_3 S H_4 S ENG rpm Km/h % % I_ S I_2 S I_3 S I_4 S S S VI (2) D RS 2200

9 I_5 I_ I_7 16 S I_8 17 S J_1 S J_2 S S S K L S S RS (2) D VII

10 M S N S O S VIII (2) D RS 2200

11 J J II P J 3 0 J 0 I I 0 0 I II 0 II I I I II II II Q 1 S R S S S S RS (2) D IX

12 OFF T 1 U V 4 S W S X S Y 1 S ON Z S S X (2) D RS 2200 S350019

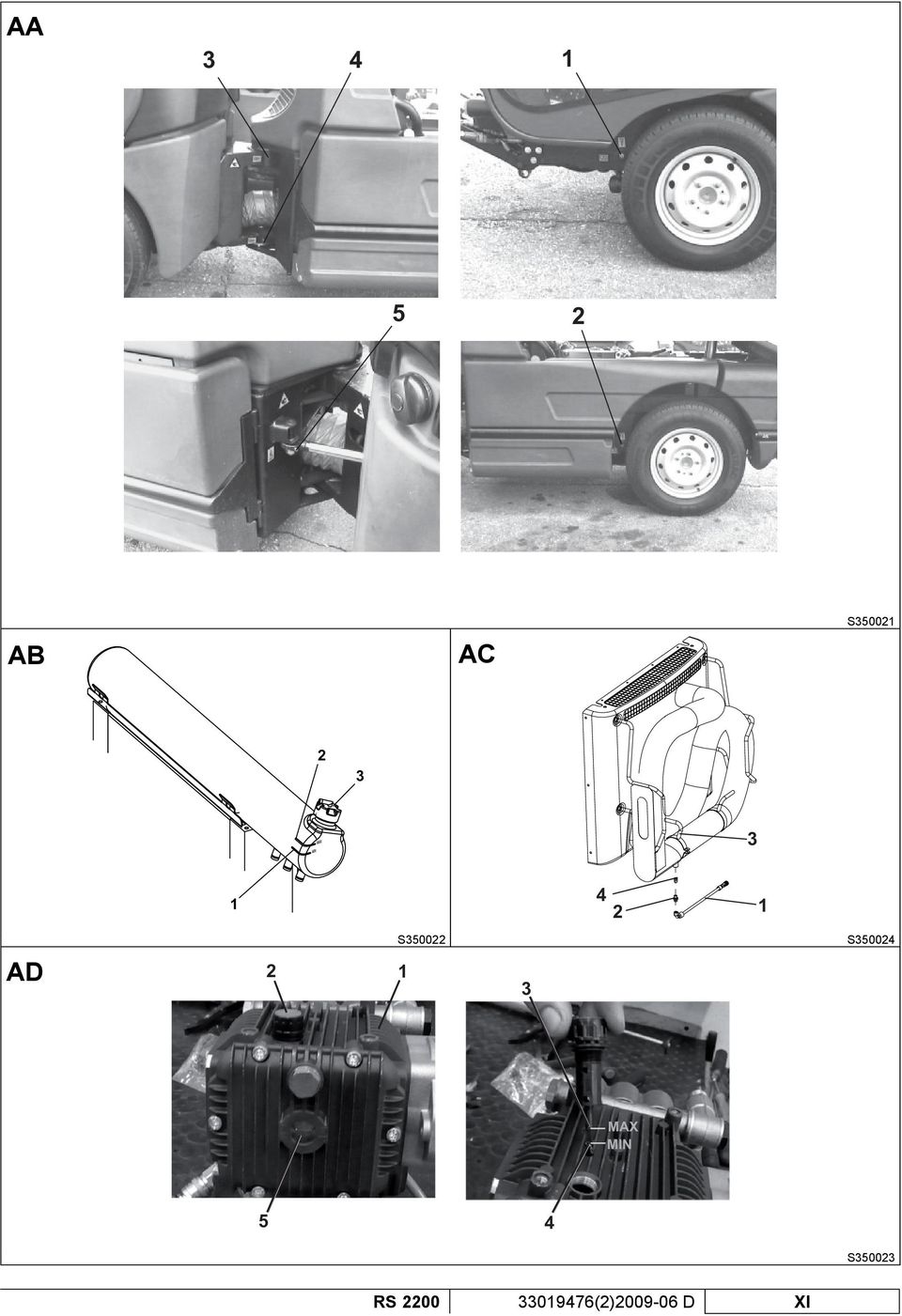

13 AA AB AC S S S AD MAX MIN 5 4 S RS (2) D XI

14 AE AF AG S AH S S S AI S XII (2) D RS 2200

15 AJ AK AL S S S AM S RS (2) D XIII

16 AN 2 1 AO 1 3 S S XIV (2) D RS 2200

17 AP_ H Continua / Continued I Continua / Continued J Continua / Continued K Continua / Continued L Continua / Continued S RS (2) D XV

18 AP_2 Continua / Continued H Continua / Continued I Continua / Continued J Continua / Continued K Continua / Continued L A Continua / Continued B Continua / Continued C Continua / Continued D Continua / Continued E Continua / Continued F Continua / Continued G Continua / Continued S XVI (2) D RS 2200

19 AP_3 Continua / Continued A Continua / Continued B Continua / Continued C 44 Continua / Continued D Continua / Continued E Continua / Continued F Continua / Continued G S RS (2) D XVII

20 AQ 1 75 l 200 l 75 l µm µm bar bar S XVIII (2) D RS 2200

21 KASUTUSJUHEND EESTI SISUKORD SISSEJUHATUS... 3 KÄSIRAAMATU EESMÄRK JA SISUKORD... 3 EESMÄRK... 3 KÄSIRAAMATU HOIDMINE... 3 VASTAVUSDEKLARATSIOON... 3 MASINA ANDMED... 3 MUUD KÄSIRAAMATUD... 3 VARUOSAD JA HOOLDUS... 3 MUUDATUSED JA TÄIUSTUSED... 3 OHUTUS... 4 SÜMBOLID... 4 ÜLDJUHISED... 4 LAHTIPAKKIMINE/KOHALETOIMETAMINE... 6 MASINA KIRJELDUS... 7 KASUTUSVÕIMALUSED... 7 MÄRKIDE KASUTAMINE... 7 KIRJELDUS... 7 TEHNILISED ANDMED HÜDRAULIKA SKEEM VEESÜSTEEM ELEKTRISÜSTEEMI KAITSMED HÄIRETE KIRJELDUSED LISASEADMED JA -VÕIMALUSED KASUTAMINE ENNE KÄIVITAMIST DIISELMOOTORI KÄIVITAMINE JA PEATAMINE MASINA KASUTAMINE KONTEINERI TÜHJENDAMINE TAGUMISE IMITORU KASUTAMINE KLAASIPUHASTI KASUTAMINE KABIINI KÜTTE KASUTAMINE KABIINI KLIIMASEADME KASUTAMINE VALGUSTUSSÜSTEEMI KASUTAMINE TÖÖTULE KASUTAMINE OHUTULEDE KASUTAMINE JUHIISTME REGULEERIMINE KONTEINERI TUGIVARDA PAIGALDAMINE KONTEINERI MANUAALNE TÕSTMINE VEE SURVEPESUSÜSTEEMI KASUTAMINE TOLMUTÕRJESÜSTEEMI VEEPAAGI TÄITMINE/TÜHJENDAMINE RATTA VÄLJAVAHETAMINE MASINA PUKSEERIMINE KAAMERAKOMPLEKTI KASUTAMINE (valikuline) PÄRAST MASINA KASUTAMIST TREILERIL TRANSPORTIMINE MASINA HOIULEPANEK ESIMENE KASUTUSPERIOOD RS (2) D 1

22 EESTI KASUTUSJUHEND HOOLDUS REGULAARSETE HOOLDUSTÖÖDE TABEL TAVAHOOLDUS KONTEINERI PUHASTAMINE HÜDRAULIKASÜSTEEMI ÕLITASEME KONTROLL KOMBINEERITUD RADIAATORI RIBIDE PUHTUSE KONTROLL AKUVEDELIKU TASEME KONTROLL PIDURIVEDELIKU TASEME KONTROLL TAGURPIDIKÄIGU HOIATUSSIGNAALI TÖÖKORRA KONTROLL REHVIRÕHU KONTROLL SEISUPIDURI TÖÖTAMISE KONTROLL MOOTORI ÕLITASEME KONTROLL DIISELMOOTORI JAHUTUSVEDELIKU TASEME KONTROLL LIIKUVATE OSADE MÄÄRIMINE TOLMUTÕRJESÜSTEEMI PUMBA ÕLITASEME KONTROLL MANUAALSE IMIVOOLIKU PIHUSTI PUHASTAMINE/VAHETAMINE HARJA PIHUSTI PUHASTAMINE/VAHETAMINE IMEMISOTSIKU PIHUSTI PUHASTAMINE/VAHETAMINE ERAKORRALINE HOOLDAMINE HÜDRAULIKASÜSTEEMI ÕLI JA FILTRI VAHETAMINE IMEMISOTSIKU ÄÄRIKU VAHETAMINE HARJA VALJAVAHETAMINE HARUTORU TIHENDI VAHETAMINE MOOTORI ÕLIVAHETUS MOOTORI ÕLIFILTRI VÄLJAVAHETAMINE MOOTORI ÕHUFILTRI VAHETAMINE TAHMAOSAKESTE FILTRI (DPF) PUHASTAMINE/VAHETAMINE KABIINI ÕHUFILTRI VÄLJAVAHETAMINE MOOTORI JAHUTUSVEDELIKU VAHETAMINE KÜTUSEFILTRI VAHETAMINE VEEFILTRI ELEMENDI PUHASTAMINE/VAHETAMINE KAITSME VÄLJAVAHETAMINE TALVINE HOOLDUS OHUTUSFUNKTSIOONID TAGURPIDIKÄIGU HOIATUSSIGNAAL MOOTORI KÄIVITAMISE KEELAMISE SENSOR, KUI EDASI-/TAGASIKÄIK ON VALITUD OHUTUSSÜSTEEM, MIS EI VÕIMALDA MASINA KÄIVITMIST, KUI TÖÖREŽIIM ON VALITUD KONTEINERI HOIATUSSIGNAAL TÕSTETUD KONTEINERI KIIRUSEPIIRAJA SENSOR JUHTKANGI OHUTUSNUPP AKU MANUAALNE LAHTIÜHENDAMINE VEAOTSING PROBLEEMID JA LAHENDUSED UTILISEERIMINE (2) D RS 2200

23 KASUTUSJUHEND EESTI SISSEJUHATUS MÄRKUS Sulgudes olevad numbrid viitavad peatükis Masina kirjeldus näidatud komponentidele. KÄSIRAAMATU EESMÄRK JA SISUKORD Selle käsiraamatu eesmärgiks on pakkuda kasutajale kogu teave, mis on vajalik seadme kasutamiseks õigel, ohutul ja iseseisval viisil. Käsiraamat sisaldab teavet tehniliste andmete, ohutuse, kasutamise, hoidmise, hoolduse, varuosade ja kasutuselt kõrvaldamise kohta. Enne masina kasutamist peavad operaatorid ja kvalifi tseeritud tehnikud käesolevat käsiraamatut hoolikalt lugema. Kui teil tekib juhiste või muu teabe tõlgendamisega kahtlusi, võtke ühendust Nilfi skiga. EESMÄRK Käesolev käsiraamat on mõeldud operaatoritele ja masina hooldusega tegelevatele kvalifi tseeritud tehnikutele. Operaatorid ei tohi teha masina juures töid, mis on lubatud ainult kvalifi tseeritud tehnikutele. Nilfi sk ei vastuta kahjude eest, mis tulenevad selle keelu eiramisest. KÄSIRAAMATU HOIDMINE Hoidke kasutusjuhiste ja hoolduse käsiraamatut masina lähedal korralikus pakendis, eemal vedelikest ja muudest ainetest, mis võivad raamatut kahjustada. VASTAVUSDEKLARATSIOON Masinaga kaasas olev vastavusdeklaratsioon (joonis A) tõendab masina vastavust kehtivatele seadustele. MÄRKUS Koos masina dokumentatsiooniga tarnitakse üks koopia vastavusdeklaratsiooni originaalist. MÄRKUS Kui masin on kinnitatud sõitmiseks avalikel teedel, on see varustatud spetsiaalse vastavussertifi kaadiga. MASINA ANDMED Masina mudel ja seerianumber on märgitud tuvastusplaadile (1, joonis C). Masina mudeli aasta on märgitud vastavusdeklaratsioonis ja seda tähistavad ka masina seerianumbri kaks esimest numbrit. Seda teavet läheb vaja masina varuosi tellides. Kasutage masina andmete märkimiseks järgmist tabelit. MASINA mudel... MOOTORI mudel... MASINA seerianumber... MOOTORI seerianumber... ETTEVAATUST! Masina seerianumber on trükitud ka masina raamile (25, joonis E). MUUD KÄSIRAAMATUD Varuosade nimekiri (tarnitakse koos masinaga): Teeninduse käsiraamat (millega saab tutvuda igas Nilfi ski teeninduskeskuses): Elektriskeem (masina CD): VARUOSAD JA HOOLDUS Kõiki vajalikke toiminguid ning hooldus- ja remonditöid peavad tegema kvalifi tseeritud töötajad või Nilfi sk teeninduskeskused. Kasutada tohib ainult originaalvaruosi ja -lisaseadmeid. Teeninduseks või varuosade/lisaseadmete tellimiseks helistage Nilfi ski teeninduskeskusele ja teatage masina mudel ja seerianumber. MUUDATUSED JA TÄIUSTUSED Nilfi sk täiustab oma tooteid pidevalt ning jätab endale õiguse teha muudatusi ja täiustusi omal äranägemisel, ilma et tekiks kohustust viia taolised muudatused sisse varem müüdud masinate puhul. Kõik modifi katsioonid ja/või lisaseadmete lisamise peab heaks kiitma ja läbi viima Nilfi sk. RS (2) D 3

24 EESTI KASUTUSJUHEND OHUTUS Järgnevad sümbolid viitavad potentsiaalselt ohtlikele olukordadele. Lugege seda teavet põhjalikult ning rakendage kõiki inimeste ja vara kaitsmiseks vajalikke ettevaatusabinõusid. Vigastuste vältimiseks on hädavajalik operaatori koostöö. Ükski õnnetuste vältimise programm ei ole tõhus, kui masina kasutamise eest vastutav isik ei tee täielikku koostööd. Suurem osa töökäigus või ringi liikudes toimuvatest õnnetustest tuleneb kõige lihtsamate ohutuseeskirjade rikkumisest. Ettevaatlik ja arukas operaator on parim garantii õnnetuste vastu ja igasuguse õnnetuste vältimise programmi seisukohalt eluliselt oluline isik. SÜMBOLID OHT! Tähistab operaatori jaoks ohtlikku olukorda, kus on risk surma saada. HOIATUS! Tähistab võimalikku kehavigastuste riski. ETTEVAATUST! Tähistab ettevaatusabinõud või märkust, mis on seotud oluliste või kasulike funktsioonidega. Selle sümboliga märgistatud lõikudele pöörake ülimat tähelepanu. MÄRKUS Tähistab märkust, mis on seotud oluliste või kasulike funktsioonidega. NÕUANNE Enne mistahes toimingu läbiviimist uurige käsiraamatut. ÜLDJUHISED Järgnevalt on toodud inimeste ja masina jaoks potentsiaalselt ohtlikke olukordi puudutavad hoiatused ja ettevaatusabinõud. OHT! Seda masinat tohivad kasutada ainult kvalifitseeritud ja volitatud isikud. Lisaks sellele peab operaator: Olema 18 aastane või vanem Omama juhiluba Olema normaalses vaimses ja füüsilises seisundis Mitte olema närvisüsteemi mõjutavate ainete (alkohol, psühhofarmatseutikumid, narkootikumid jne) mõju all Enne mistahes hooldus- või remonditööde sooritamist eemaldage süütevõti. Seda masinat tohivad kasutada ainult kvalifitseeritud ja volitatud isikud. Lapsed ja puudega isikud ei tohi seda masinat kasutada. Ärge kandke liikuvate osade läheduses töötades ehteid. Ärge töötage ülestõstetud masina all, kinnitamata seda turvatugedega. Ärge kasutage masinat toksiliste, ohtlike, süttivate ja/või plahvatusohtlike pulbrite, vedelike või aurude läheduses. Olge ettevaatlik, kütus on väga tuleohtlik. Ärge suitsetage ega kasutage lahtist leeki kohas, kus masinat tangitakse või kus hoitakse kütust. Tankige masinat õues või hästi ventileeritud alal ja välja keeratud süütega. Ärge tankige kütusepaaki täis, vaid jätke täiteavast vähemalt 4 cm kõrgune osa tühjaks, et kütusel oleks piisavalt paisumisruumi. Jälgige, et sulgeksite pärast tankimist korralikult paagi korgi. Kui tankimise ajal läheb kütust maha, siis puhastage see piirkond ja laske aurudel enne mootori käivitamist hajuda (2) D RS 2200

25 KASUTUSJUHEND EESTI OHT! Vältige kokkupuutumist nahaga ja ärge hingake kütuseaurusid sisse. Hoidke lastele kättesaamatus kohas. Enne mistahes hooldus- ja parandustööde sooritamist eemaldage süütevõti, pange seisupidur peale ja ühendage aku lahti. Avatud kapottide/katete all töötades veenduge, et need ei saaks eksikombel sulguda. Kui sooritate hooldustöid ülestõstetud konteineriga, fikseerige see tugivardaga. Puhastusmasina transportimise ajal ei tohi kütusepaak olla täidetud. Diiselmootori heitgaasid sisaldavad vingugaasi, mis on äärmiselt mürgine, värvitu ja lõhnatu gaas. Ärge hingake seda sisse. Ärge laske mootoril suletud ruumis töötada. Ärge asetage mootorile esemeid. Enne diiselmootoriga töötamist lülitage see välja. Juhusliku käivituse ära hoidmiseks ühendage aku miinusklemm lahti. Lugege ka peatükki OHUTUSEESKIRJAD diiselmootori käsiraamatust, mida loetakse käesoleva käsiraamatu lahutamatuks osaks. Konteineri või imemisotsiku tõstmisel/langetamisel tuleb olla ettevaatlik, et vältida operaatori või teiste inimeste tabamist. Kui konteineri luuk on avatud või luugi manuaalsel avamisel, tuleb olla ettevaatlik, et vältida operaatori või teiste inimeste tabamist. Kasutage tugivarrast. Kui masin liigub ja harjad pöörlevad, tuleb jälgida harjaseid ja olla ettevaatlik, et vältida operaatori või teiste inimeste tabamist. HOIATUS! Avalikel teedel sõites peab masin järgima kohalikke liikluseeskirjade nõudeid. Ärge kasutage masinat muuks otstarbeks kui see on loodud. Masinat kasutades jälgige eriti hoolikalt, et te ei vigastaks läheduses viibivaid inimesi ega asju. Ärge jätke järelevalveta masinat, millel on parkimispidur maas. Jälgige, et te ei põrkaks masinaga riiulite või tellingute vastu, eriti ettevaatlik olge kohtades, kust võib midagi alla kukkuda. Ülimalt tähelepanelik olge kasti/konteinerit tõstes ja tühjendades. Tühjendage kasti/konteinerit kindlal ja tasasel pinnal. Kasutage pinna tingimustele vastavat töökiirust. Lugege enne hooldus- või remonditööde sooritamist hoolikalt kõiki juhiseid. Jälgige hoolikalt, et juuksed, ehted või avarad riided ei jääks masina liikuvate osade vahele. Sooritades puhastusoperatsioone suruõhu või veepüstoliga, kaitske nõuetekohaselt kehaosi (silmad, juuksed, käed jne). Vältige kokkupuudet akuhappega, ärge puudutage tuliseid osi. Pinnakahjustuste vältimiseks ärge laske seisva masina harjadel töötada. Tulekahju korral kasutage võimalusel pulberkustutit, mitte vett. Ärge peske masinat korrodeerivate ainetega. Ärge kasutage masinat eriti tolmustel aladel. Ärge muutke ega reguleerige masina ohutuskatteid ja järgige hoolikalt kõiki tavapäraseid hooldusjuhiseid. Ärge eemaldage ega muutke masina külge kinnitatud plaate. Kui masin tõrgub, siis veenduge, et selle põhjuseks ei ole ebapiisav hooldus. Kui põhjus on milleski muus, siis pöörduge volitatud töötajate või volitatud teeninduskeskuse poole. Kui masinal on vaja midagi välja vahetada, siis tellige ORIGINAALVARUOSI volitatud esindustest või edasimüüjatelt. Masina nõuetekohase ja ohutu töö tagamiseks tuleb volitatud töötajatel või volitatud teeninduskeskusel lasta teha käesoleva käsiraamatu vastavas peatükis kirjeldatud regulaarseid hooldustöid. RS (2) D 5

26 EESTI KASUTUSJUHEND HOIATUS! Kasutuskõlbmatu masin tuleb nõuetekohaselt utiliseerida, sest see sisaldab mürgiseid/kahjulikke materjale (õlid, akud, plastmass jne), mis tuleb jäätmekäitluse standardite järgi viia spetsiaalsetesse kogumiskeskustesse (vt ptk Ladustamine ). Kui masinat kasutatakse vastavalt juhistele, siis ei tekita vibratsioon ohtlikke olukordi (vaadake peatükki Tehnilised andmed). Mootori töötamisel summuti kuumeneb. Ärge puudutage summutit, et vältida tõsiseid põletusi või tulekahju. Ärge kasutage mootorit madala õlitasemega, et vältida selle tõsist kahjustamist. Kontrollige õlitaset siis, kui mootor seisab ja masin on tasasel pinnal. Ärge kasutage mootorit ilma õhufiltrita, et vältida mootori kahjustamist. Mootori jahutusvedeliku liinid on surve all. Igasuguseid kontrollimisi sooritage siis, kui mootor on välja lülitatud ja maha jahtunud. Isegi siis kui mootor on jahtunud, tuleb ekspansioonpaak avada ettevaatlikult. Mootor on varustatud ventilaatoriga; ärge seiske kuuma mootori lähedal, kuna ventilaator võib tööle hakata ka siis, kui masin on välja lülitatud. Diiselmootori tehnilist teenindust tohib läbi viia ainult volitatud esindus. Kasutage diiselmootori juures ainult originaalvaruosi või nendega võrdväärse kvaliteediga osi. Halvema kvaliteediga varuosad võivad mootorit tõsiselt vigastada. Lugege ka peatükki OHUTUSEESKIRJAD diiselmootori käsiraamatust, mida loetakse käesoleva käsiraamatu lahutamatuks osaks. HOIATUS! Vingugaas (CO) võib kahjustada aju või olla surmav. Selle masina sisepõlemismootor võib eraldada süsinikoksiidi. Ärge hingake heitgaaside aurusid. Kasutage sisetingimustel ainult piisava ventilatsiooni olemasolul ja kui üks abiline on määratud teid jälgima. LAHTIPAKKIMINE/KOHALETOIMETAMINE Kontrollige kättesaamisel, et masin ega selle pakend ei oleks transpordi ajal viga saanud. Kui leiate vigastusi, siis hoidke pakend alles ja laske saadetise kohale toimetanud kulleril seda kontrollida. Helistage kohe kullerteenuse osutajale, et esitada kahjutasunõue. Kontrollige, et masin oleks varustatud järgnevalt: Tehnilised dokumendid: Puhastusmasina käsiraamat Puhastusmasina varuosade nimekiri Puhastusmasina elektriskeem Diiselmootori käsiraamat (2) D RS 2200

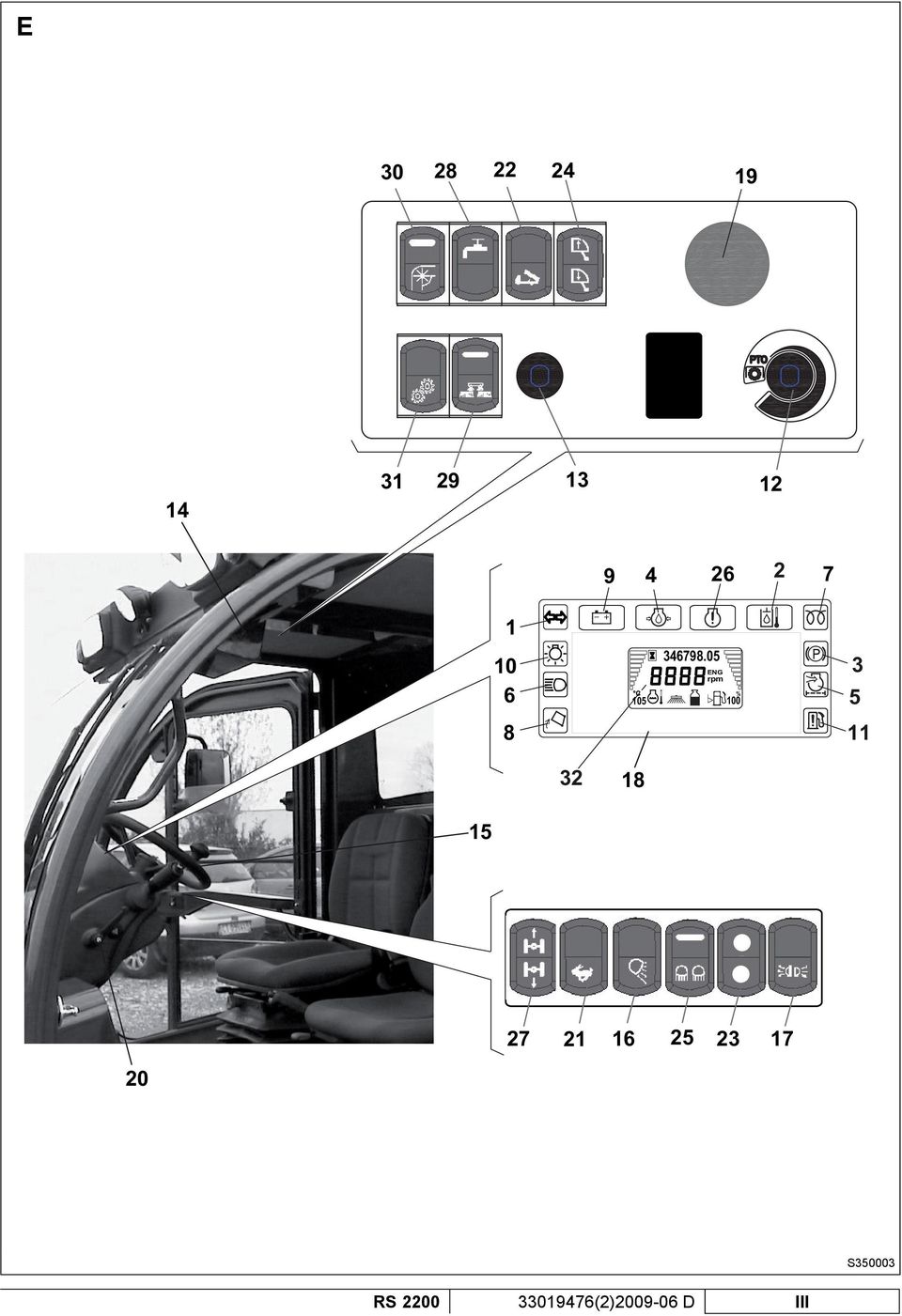

27 KASUTUSJUHEND EESTI MASINA KIRJELDUS KASUTUSVÕIMALUSED Käesolev puhastusmasin on konstrueeritud ja valmistatud teede, tasase ja tugeva põranda puhastamiseks (pühkimise ja imemise teel) nii elu- kui tööstuskeskkonnas ning tolmu ja kerge prahi kogumiseks ohututes kasutustingimustes. Masinat tohib kasutada kvalifitseeritud operaator. MÄRKIDE KASUTAMINE Edasi, tagasi, ees, taga, vasakul või paremal tähistab suundi operaatori asukohast vaadatuna, st juhiistmelt (15, joonis E). KIRJELDUS Standardse juhtpaneeli kirjeldus (Vt joonis D) 1. Käetoe paigaldamise nupp 2. Drosselkang 3. Seisupidur 4. Piduripedaal 5. Gaasipedaal 6. Süütevõti 7. Kõlarite kohad 8. Vasaku/parema harja tolmutõrjesüsteemi pihusti klapp 9. Kolmanda harja tolmutõrjesüsteemi pihusti klapp 10. Imemisotsaku tolmutõrjesüsteemi pihusti klapp 11. Edasi/tagasisõidu lüliti 12. Sigareti süütaja 13. Audioseadme pesa 14. Laetuli 15. Juhthoova turvakang 16. Elektripaneel (*) 17. Turvavööd 18. Pidurivedeliku paak 19. Juhthoob 20. Roolisammas 21. Ohutule lüliti 22. Kombineeritud lüliti (**) 23. Kabiini õhuvoolu reguleerimisnupp 24. Kliimasüsteemi aktiveerimise ja temperatuuri reguleerimise nupp 25. Soojendustemperatuuri juhtnupp 26. Juhiiste 27. Reisija kokkuklapitav iste 28. Istme horisontaalsuuna juhtkang 29. Istme vedrustuse juhtnupp 30. Istme seljatoe juhtkang 31. Harjade langetamise/laiendamise lüliti 32. Tasku 33. Tööriistakast 34. Tuvastusplaat 35. Istme kõrguse reguleerimise kang 36. Õhuava 37. Käetugi 38. Äärise avamise nupp 39. Äärise sulgemise nupp 40. Kolmanda harja lati vasakule liigutamise nupp 41. Kolmanda harja lati paremale liigutamise nupp 42. Kolmanda harja lati pikenduse langetamise nupp 43. Kolmanda harja lati pikenduse tõstmise nupp 44. Kolmanda harja kallutamise nupp Kolmanda harja kallutamise nupp Kolmanda harja pöörlemissuuna selektor Standardse juhtpaneeli kirjeldus (Vt joonis E) 1. Suunatulede valgusindikaator 2. Hüdraulikasüsteemi õli kõrge temperatuuri, ummistunud hüdraulikasüsteemi õlifi ltri ja hüdraulikasüsteemi vea hoiatustuli 3. Seisupiduri hoiatustuli 4. Mootori õlirõhu hoiatustuli 5. Ummistunud õhufi ltri hoiatustuli 6. Kaugtulede valgusindikaator 7. Süüteküünla eelsoojenduse hoiatustuli 8. Tõstetud konteineri hoiatustuli 9. Aku hoiatustuli 10. Sõidutulede valgusindikaator 11. Kütusesse sattunud vee hoiatustuli 12. Mootori kiiruse reguleerimise potentsiomeeter (töörežiim) 13. Harja kiiruse reguleerimise potentsiomeeter (töörežiim) 14. Päikesesirm 15. Rooliratas 16. Kabiini tagumiste töötulede/imemisotsiku töötule lüliti 17. Sõidutulede/lähitulede lüliti 18. Armatuurlaud 19. Hädaabinupp 20. Rooli asendi lukustamiskang 21. Kiiruse vahetuse lüliti (ainult masinatele, millel on kiiruse vahetuse süsteem) 22. Konteineri tühjendamise/kohale naasmise lüliti 23. Näidiku kerimise nupp 24. Konteineri tõstmise lüliti 25. Eesmise töövalgustuse lüliti 26. Kontrollige mootori hoiatustuld [see võib sõltuvalt veast olla erinevat värvi (punane, vilkuv punane või oranž)]. 27. Eesmise lehtvedru kõrguse lüliti 28. Veepumba lüliti 29. Imemisventilaatori, harja pöörlemise ja imemisotsiku/harja langetamise lüliti 30. Imemisventilaatori lüliti 31. Hüdraulikasüsteemi aktiveerimise lüliti 32. Näidik (***) (*) Vt alljärgnevaid elektripaneeli komponente. (**) Vt alljärgnevaid kombineeritud lüliti funktsioone. (***) Vt alljärgnevaid näidiku funktsioone. RS (2) D 7

28 EESTI KASUTUSJUHEND Elektripaneeli funktsioonid: AIA: Gaasipedaali elektroonikapaneel F3: Kaitsmekarp (vt Elektrisüsteemi kaitsmete peatükki) F4: Kaitsmekarp (vt Elektrisüsteemi kaitsmete peatükki) F6: Kaitsmekarp (vt Elektrisüsteemi kaitsmete peatükki) K1.1: Töötulede toite relee K1.2: Tagumiste töötulede relee K1.3: Imemisotsiku töötule relee K1.4: Eesmiste töötulede relee K1.5: Hüdraulika aktiveerimise relee K1.6: Käigu valija relee K1.7: Klaasipuhasti relee K2: Kabiini lisaseadme toite relee K3: Kütuse soojendi relee K4: Hüdraulikasüsteemi aktiveerimise relee K41: Klaasipuhasti katkesti P7: Kiirühenduse juhtimise elektroonikapaneel P8: Funktsioonide-lisaseadme elektroonikapaneel P10: Mootori lisaseadme elektroonikapaneel P11: Ajamisüsteemi elektroonikapaneel X10: Kabiini põhitoite relee Kombineeritud lüliti funktsioonid: Kaugtulede sisselülitamine, vajutades kangi (1, joonis P) alla või pöörates lüliti (17, joonis E) teise asendisse. Kaugtulede ajutine sisselülitamine, vajutades ja hoides kangi (1, joonis P) üleval. Parempoolsete suunatulede sisselülitamine, tuues kangi (1, joonis P) ette. Vasakpoolsete suunatulede sisselülitamine, tuues kangi (1, joonis P) taha. Signaali andmine, vajutades nuppu (6, joonis P) kangil (1). Klaasipuhasti käivitamine, vajutades nuppu (2, joonis P) kangil (1). Klaasipuhasti katkestiga (3, joonis P) sümbolil I (4). Klaasipuhasti (3, joonis P) sümbolil II (5). Näidiku funktsioonid: 1. Kui võti on asendis ON Kui süütevõti (6, joonis D) on keeratud esimesse positsiooni, kuvatakse näidikul (32, joonis E) mõneks sekundiks esimene lehekülg (23, joonis H) numbrite või sümbolitega, mis näitavad masina seisukorda. Kontrollitavad parameetid on toodud allpool. Regulaarsete hooldustööde intervallid. MA0 (15, joonis H) tähistab regulaarset hooldust 150 tunni järel, MA1 (16) tähistab regulaarset hooldust 500 tunni järel. Kui üks intervallidest on saabumas või möödunud (negatiivne number), tuleb viia läbi hooldusprotseduurid, mis on toodud vastavas peatükis. MÄRKUS Kui üks hooldusintervallidest on möödunud, vilgub üks sümbolitest (15 või 16, joonis H) masina käivitamisel paar sekundit. Aktiveeritud hüdraulikasüsteem (21, joonis H). HOIATUS! Kui sümbolit ei kuvata, kuid näidikule ilmub võti, tähendab see, et hooldusintervall on möödunud. Jätkake nagu kirjeldatud vastavas peatükis. Töötundide arv (14, joonis H). Odomeeter (18, joonis H). Häire loendur (17, joonis H). Loendab häirete arvu alates viimasest juhtploki lähtestamisest. Kui number erineb nullist, võtke süsteemi lähtestamiseks ühendust Nilfi ski teeninduskeskusega. Tarkvara uuendamine (19, joonis H). Tänavapühkija identifitseerimisnumber (20, joonis H). Number 004 tähistab RS 2200 mudelit VM R754 EU4 mootoriga. Kinnitage turvavööd. Vilkuvad sümbolid (22, joonis H) hoiatavad, et turvavööd peavad kinnitatud olema (2) D RS 2200

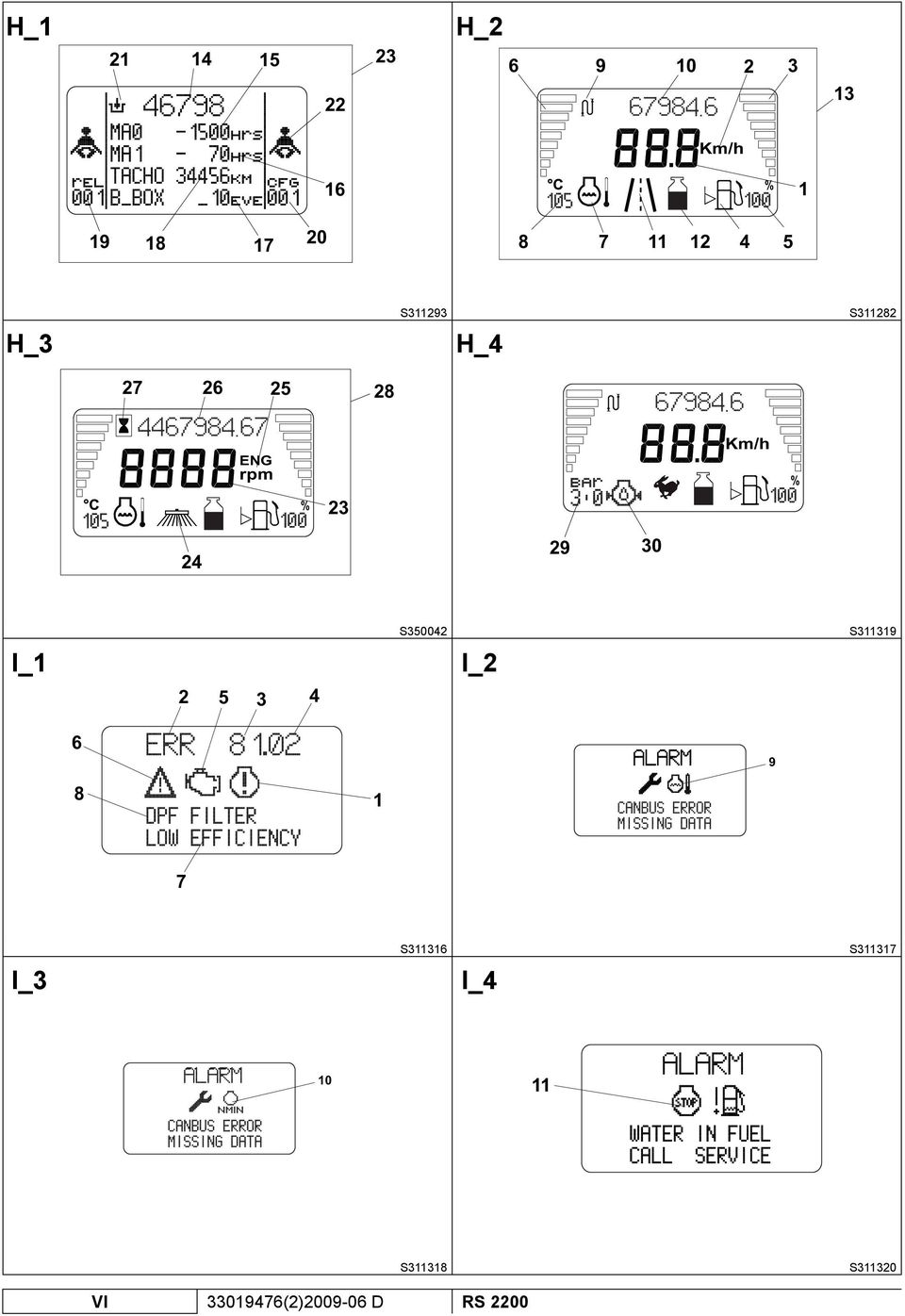

29 KASUTUSJUHEND EESTI 2. Transpordirežiimi kuvamine Kui võti on SISSE lülitatud, kuvab näidik (32, joonis E) automaatselt transpordirežiimi (13, joonis H), asendades nii ekraani (23). Ekraan (13, joonis H) jääb ka pärast mootori käivitamist. See ekraan näitab järgmisi parameetreid. Masina kiirus: 3-kohaline number (1, joonis H) järgneva sümboliga Km/h (2). HOIATUS! Spidomeetri anduri tõhusust ei saa kontrollida, nii et süsteem tuvastab masina liikumise 5 km/h isegi anduri lahtiühendamise või lühise puhul, et seotud turvasüsteemid oleksid keelatud. Kütusetaseme: kütusetaset näitab horisontaalsete ribadega indikaator (3, joonis H). Viimased ribad tähistavd reservi, need vilguvad kui tase on madal. Kütusetaseme hetkeväärtus on näidatud ka %-des (5, joonis H). ETTEVAATUST! Kui taseme andur on defektne, kuvab näidik hoiatusteated vastavalt defekti liigile (lühis või elektrikatkestus) (häire kodeerimise kohta lugege lõigust Häire kirjeldus). Lühise parandamiseks ja taseme anduri väljavahetamiseks võtke ühendust Nilfiski teeninduskeskusega. Sümbol (4, joonis H) tähistab aktiveeritud kütusetaseme indikaatorit. Mootori jahutusvedeliku temperatuur: temperatuuri näitab horisontaalsete ribadega indikaator (6, joonis H). Ribad vilguvad ülekuumenemise ajal. Temperatuuri hetkeväärtus on ka näidatud (8, joonis H). Sümbol (7, joonis H) tähistab aktiveeritud temperatuuri indikaatorit. ETTEVAATUST! Kui andmete ülekandmisel esineb tõrkeid, kuvatakse näidikul veateade (10. joonis I). Häire kodeerimise kohta lugege lõigust Häire kirjeldus. Vea parandamiseks laske vahetada temperatuuriandur Nilfiski teeninduskeskuses. Tolmutõrjesüsteemi paagi veetase koos vastava indikaatoriga (12, joonis H): peapaak ja alampaak on täis peapaak on tühi ja alampaak on täis peapaak ja alampaak on tühjad. Selles seisundis lülituvad tolmutõrjesüsteem ja survepesusüsteem umbes 5 sekundi pärast välja.! taseme andurid on defektsed või välja vahetatud. Masina töörežiim koos vastava indikaatoriga (11, joonis H): teisaldusrežiimile MÄRKUS Sümbol tee jääb samaks nii kiire kui ka aeglase kiiruse puhul. Läbisõit kilomeetrites (10, joonis H) koos vastava sümboliga (9). HOIATUS! Kui sümbolit ei kuvata, kuid näidikule ilmub võti, tähendab see, et hooldusintervall on möödunud. Jätkake nagu kirjeldatud vastavas peatükis. RS (2) D 9

30 EESTI KASUTUSJUHEND Töörežiimi kuvamine Mootori käitamisel siis, kui masin on seatud töörežiimile koos sisselülitatud harjadega (vaadake protseduuri vastavas lõigus), kuvab näidik (32, joonis E) töörežiimi (28, joonis H), mis sisaldab järgmisi parameetreid. Näidatakse ainult neid parameetreid, mis erinevad transpordirežiimist. Mootori kiirus: 4-kohaline number (23, joonis H) järgneva sümboliga rpm ENG (25). ETTEVAATUST! Kui andmete ülekandmisel esineb tõrkeid, kuvatakse näidikul veateade (10. joonis I). Häire kodeerimise kohta lugege lõigust Häire kirjeldus. Vea parandamiseks laske vahetada temperatuuriandur Nilfiski teeninduskeskuses. Masina töörežiim koos vastava indikaatoriga (24, joonis H): töörežiimile Mootori töötunnid (26, joonis H) koos vastava sümboliga (27). HOIATUS! Kui sümbolit ei kuvata, kuid näidikule ilmub võti, tähendab see, et hooldusintervall on möödunud. Jätkake nagu kirjeldatud vastavas peatükis. Mootori õlirõhu visualiseerimine Kui mootor töötab töörežiimil või teisaldusrežiimil, kuvatakse näidikul hetkeline mootori õlirõhu väärtus. Vajutage kaks korda nupu ülemist osa (23, joonis E), et saavutada teisaldusrežiimile sarnane vaade (13, joonis H), kuid erineva väärtuse (29) ja sümboliga (30). Seda parameetrit kontrollitakse ning kui see ei ole tootja poolt määratud väärtuste piires, lülitub mootor välja ja kostab häire. Häirete visualiseerimine Kui mootor töötab ja masinal esineb tõrge, kuvatakse näidikul häired ja/või vead (32, joonis E). Näidikul kuvatakse sõna ALARM või ERR (2, joonis I). Sõna ERR tähendab viga CAN-siini ülekandesüsteemis. Sõna ALARM tähendab viga väljaspool CAN-siini ülekandesüsteemi, näiteks taseme anduril. Teade ERR ilmub koos vea koodiga. Punktist vasakul olevad numbrid (3, joonis I) näitavad vea põhjust ning punktist paremal olevad numbrid (4) näitavad vea tüüpi. Kui ilmub teade ALARM, kuvatakse see koos punktist paremal olevate numbritega (4, joonis I). See on loendur, mis loendab allesjäänud aegamootori automaatse seiskamiseni (kui häire on seadistatud, algab 20-sekundiline pöördlugemine). Häired on kodeeritud tõrke olulisusega (5, joonis I) [kui häire viitab diiselmootorile, võidakse kuvada teine tõsiduseindeks (6)]. Tõsiduseindeks võib olla: Üldine oluline viga STOP Mootori oluline viga Üldine mitteoluline viga Kerge viga Diiselmootori heitgaasisüsteemi viga Häiret saab tuvastada rikke sümboli (1), rikke kirjelduse (8) ja soovituslike abinõude järgi (7). MÄRKUS Tundmatu häire esinemisel ei defi neerita tõrke sümbolit (1, joonis I) ja kirjeldust (8). MÄRKUS Sümbolite jaoks vaadake peatükki Häirete kirjeldus (2) D RS 2200

31 KASUTUSJUHEND EESTI 6. Masina mälu visualiseerimine ETTEVAATUST! Seda lugemist ja/või kontrollimist tuleb viia läbi seisval masinal, et mitte häirida tähelepanu juhtimiselt. Kui mootor töötab ja masin seisab, on võimalik kontrollida masina seisundit järgmiste parameetritega: Hoolduse intervallid, näidiku peamenüül MAIN MENU (32, joonis E). Selle jaoks vajutage korduvalt nupu (23, joonis E) ülemist osa kuni ülalmainitud punkti ilmumiseni. Kinnitage valik nupu (23, joonis E) alumisele osale vajutades. Noolkursor (1, joonis J) liigub sõna STATUS juurde. Vajutage veel kord nupu (23, joonis E) alumist osa, et liigutada noolkursor sõna MAINTENANCE juurde. Kinnitage valik nupu (23, joonis E) ülemisele osale vajutades. Näidikul (32, joonis E) kuvatakse leht MAINT.01. Tundide number (2, joonis J) tähistab tunde hoolduse MA_0 möödumiseni (150 tundi), ning tundide number (3) tähistab tunde hoolduse MA_1 möödumiseni (500 tundi). Uuesti nupu (23, joonis E) ülemisele osale vajutades kuvab näidik (32) lehe MAINT.02. Tundide number (4, joonis J) tähistab diiselmootori töötunde, tundide number (5) tähistab masina töötunde, km number (6) tähistab masina kokku läbitud kilomeetreid ning number (7) tähistab häirete arvu alates viimasest süsteemi lähtestamisest. Häire seisund, näidiku peamenüül MAIN MENU (32, joonis E). Selle jaoks vajutage korduvalt nupu (23, joonis E) ülemist osa kuni ülalmainitud punkti ilmumiseni. Kinnitage valik nupu (23, joonis E) alumisele osale vajutades. Noolkursor (1, joonis J) liigub sõna STATUS juurde. Vajutage veel kord nupu (23, joonis E) alumist osa, et liigutada noolkursor sõna DIAGNOSTIC juurde. Kinnitage valik nupu (23, joonis E) ülemisele osale vajutades. Näidikul (32, joonis E) kuvatakse leht ALARM_L.01. Uuesti nupu (23, joonis E) ülemisele osale vajutades kuvatakse leht ALARM_L.02. Need kaks lehte sisaldavad häireid, mis on toodud peatükis Häirete kirjeldus. Numbrid (1, 2, 3, 4 ja 5, joonis K) tähistavad häirete esinemise kordi. Kui üks nendest numbritest erineb nullist, on võimalik vaadata tõrke esinemise aega. Vajutage nupu (23, joonis E) alumist osa kuni noolkursor (6, joonis K) liigub soovitud andmete juurde. Uuesti nupu (23, joonis E) ülemisele osale vajutades kuvatakse soovitud häire leht. Näiteks joonis L näitab, et mootori jahutusvedeliku ülekuumenemise häire esines esimest korda 500 tunni möödumisel ja teist korda tunni möödumisel. Sündmuste vaatamine, esinenud häired salvestatakse mällu (7, joonis J). Häireid saab tuvastada numbrikoodiga, mida saab kuvada alljärgnevalt: vajutage korduvalt nupu (23, joonis E) ülemisele osale kuni kuvatakse MAIN MENU. Kinnitage valik nupu (23, joonis E) alumisele osale vajutades. Noolkursor (1, joonis J) liigub sõna STATUS juurde. Vajutage veel kord nupu (23, joonis E) alumist osa, et liigutada noolkursor sõna MAINTENANCE juurde. Kinnitage valik nupu (23, joonis E) ülemisele osale vajutades. Näidikul (32, joonis E) kuvatakse leht MAINT.01 ; uuesti nupu (23, joonis E) ülemisele osale vajutades kuvatakse leht MAINT.02. Vajutades uusti nupu (23, joonis E) alumisele osale kuni kuvatakse teade BLACK BOX. Esimene numbrikood (8, joonis J) tuvastab häire, teine numbrikood (9, joonis J) tähistab häire esinemise aega. Mälu salvestab kuni 16 häiret. Neid näidatakse neljal lehel, mida saab kerida korduvalt nupu (23, joonis E) ülemisele osale vajutades. MÄRKUS Kasutage neid kahte parameetrit (8, 9, joonis J) häire lähtestamiseks Nilfi ski teeninduskeskuse poole pöördumisel. Masina skeemi kirjeldus (Vt joonis F) Kütusepaak Parem eesmine veepaak Parem tagumine veepaak Juhtsilinder Parem tagumine veoratas Parem eesmine veoratas Konteiner Parempoolne veepaagi tühjenduskork Kütusepaagi kork Mootori õhufi lter Ajamisüsteemi pump Turbiini pump Lisavarustuse pump Tugivarras Kondensatori elektriventilaator Parema eesmise veepaagi alumine kinniti Parema eesmise veepaagi ülemine kinniti Aku Hüdraulikasüsteemi õlipaagi tühjenduskork Käsipumba kang Kompressor Jahutusvedeliku tühjendusvoolik Tolmutõrjesüsteemi pumba fi lter Kliimaseadme kondensaator Raami number Imemisotsiku-konteineri harutoru Imemisventilaatori mootor Käsipump Radiaatori ventilaatori mootor DPF diferentsiaalsurve sensor Imemismodulaatorid Aku hügromeeter RS (2) D 11

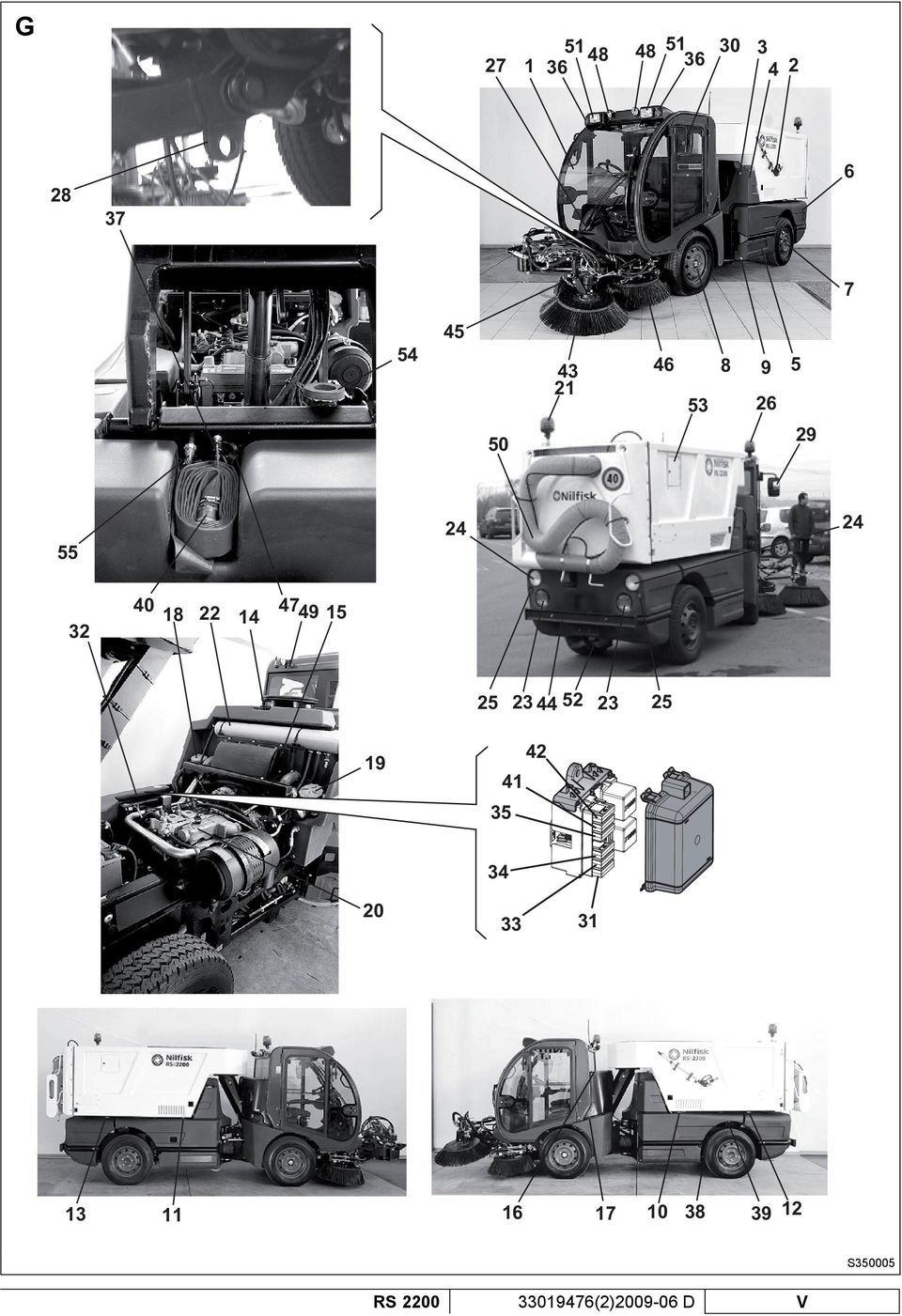

32 EESTI KASUTUSJUHEND Masina skeemi kirjeldus (jätkub) (Vt joonis G) 1. Kabiin 2. Survepesusüsteem 3. Hüdraulikasüsteemi õlitaseme näidik 4. Hüdraulikasüsteemi õlipaak 5. Vasak eesmine veepaak 6. Vasak tagumine veepaak 7. Vasak tagumine veoratas 8. Vasak esiratas 9. Vasakpoolne veepaagi tühjenduskork 10. Vasakpoolne eesmine veepaagi kork 11. Parempoolne eesmine veepaagi kork 12. Vasakpoolne tagumine veepaagi kork 13. Parempoolne tagumine veepaagi kork 14. Hüdraulikasüsteemi õlipaagi kork 15. Ühendradiaator 16. Klaasipuhastusvedeliku paak 17. Kütuse ujuk 18. Hüdraulikasüsteemi kombineeritud fi lter 19. Hüdrosüsteemi tagasivoolufi lter 20. Diiselmootor 21. Tagumine plinktuli 22. Ekspansioon paak 23. Tagumine valgustus 24. Varuvalgustus 25. Retrorefl ektor 26. Eesmine plinktuli 27. Klaasipuhasti mootor 28. Pukseerimiskonks 29. Parem tahavaatepeegel 30. Vasak tahavaatepegel 31. FX.6 kaitse 32. Elektrilülitite karp 33. FX.5 kaitse 34. FX.4 kaitse 35. FX.3 kaitse 36. Ülemine suunatuli 37. Aku vabastamise lüliti 38. Vasaku eesmise veepaagi alumine kinniti 39. Vasaku eesmise veepaagi ülemine kinniti 40. Täitevoolik 41. FX.2 kaitse 42. FX.1 kaitse 43. Kolmas hari 44. Tagumine kaitseraud 45. Parempoolne hari 46. Vasakpoolne hari 47. Tolmutõrjesüsteemi paagi täitmise fi lter 48. Esivalgustus 49. Tagavalgustus 50. Tagumine imitoru 51. Ülemised esituled 52. Tahmaosakeste fi lter (DPF) 53. Konteineri kontroll-luuk 54. Konteineri veetsirkulatsiooni täiteava 55. Survepesusüsteemi sisselase Kaamerakomplekti kirjeldus (valikuline) (Vt joonis AO) 1. Näidik 2. SISSE/VÄLJA-lüliti 3. Näidiku lukustamise hoob 4. Esikaamera 5. Tagakaamera (2) D RS 2200

33 KASUTUSJUHEND EESTI TEHNILISED ANDMED Mõõtmed ja kaalud Väärtused Masina pikkus mm (208,7 in) Masina laius (tahavaatepeegliteta) mm (47,2 in) Esi- ja tagarataste vahekaugus mm (90,2 in) Esimese/tagumise telje vahe 930 mm (36,6 in) Masina kõrgus (plinktuleta) mm (78 in) Masina kõrgus plinktulega mm (86,6 in) Minimaalne vahe maapinnaga (ilma ääristeta) 190 mm (7,5 in) Esiosa maksimaalne töönurk 15 Maksimaalne tühjendamiskõrgus mm (63 in) Eesmised/tagumised rehvid R16 Rehvirõhk 6 Bar (87 psi) Vasaku/parema harja läbimõõt 740 mm (29,1 in) Kolmanda harja läbimõõt 800 mm (31,5 in) Töövalmis masina kogumass (ilma operaatorita) kg (7.562 lb) Kogumass kg (9.921 lb) Masina tühikaal (komanda harjaga või ilma) 3.150/3.050 kg (6.944/6.924 lb) Sooritusnäitajad Väärtused Maksimaalne edasiliikumiskiirus (ainult teisaldamisel) 40 km/h (13,7 mph) (*) Maksimaalne töökiirus 20 km/h (7,4 mph) Maksimaalne tagurdamiskiirus 8 km/h (5,0 mph) Kallutusvõime täiskoormusel 22% Seinast seinani pöörderaadius mm (145,3 in) Eesmise lehtvedru tõus 70 mm Külgharja maksimaalne kiirus p/min Korjesüsteem Imur Puhastuslaius 2/3 harjaga 1.900/2.500 mm (74,8/98,4 in) Töövõime (hüpoteetiline/tegelik) / m 2 /h ( / in 2 /h) Filtreerimissüsteem Metallist võrk Juhi käe/keha vibratsioonitase 0,436/0,394 m/s 2 (17,2/15,5 in/s 2 ) Helirõhk töökohal (ISO/EN3744) maksimalse töökiiruse juures 80 db(a) Kinnitatud helitugevus (2000/14/EÜ) maksimaalse töökiiruse juures 110 db(a) Mõõdetud helitugevus (ISO/EN3744) maksimalse töökiiruse juures 107 db(a) Konteineri maht Liitrit (581,2 USgal) Konteineri maksimaalne koorem (kolmanda harjaga või ilma) 1.350/1.450 kg (2.976/3.197 lb) Tolmutõrjesüsteem Veega Tolmutõrjesüsteemi veepaagi kogumaht 320 Liitrit (84,5 USgal) Tagatuled Tee tüüp Käigukast Hüdrostaatiline võimendus Roolimissüsteem Veduk ja roolivõimendiga poolhaagis Pidur Hüdrauliline, kõigil ratastel Seisupidur Mehaaniline, esiratastel Juhtimisseadised Elektrohüdraulilised Autonoomsus (töö/transport) 8,8/8,4 tundi (*) Masinatele, ilma kiiruse vahetuse süsteemita, on maksimaalne kiirus 25 km/h. RS (2) D 13

34 EESTI KASUTUSJUHEND R754 EU4 diiselmootori andmed (*) Väärtused Mark VM MOTORI Tüüp R754EU4 Silindrid 4 Väljasurve cm 3 (181,2 in 3 ) Maksimaalne kalibreeritud mootori kiirus p/min Maksimaalne mootori kiirus koormuseta p/min Maksimaalne töökiirus p/min Maksimaalne võimsus 70 kw (95,2 CV) Maksimaalne pöördemoment 340 N m (251 lb p/min Emissioonid 2005/78/EÜ EURO4-2004/26/EÜ STEP3A Kiirus tühikäigul 800 p/min Mootori jahutusvedelik 50% antifriisi AGIP ja 50% vett Antifriisi tüüp Agip Antifreeze Extra (**) Mootoriõli tüüp Agip Sigma Super TFE 10W40 (***) Mootori õlivanni maht 6,3 kg (13,9 lb) Kütusekulu transpordi ajal 10 l/h (2,8 USgal/h) Kütusekulu töötamise ajal 9,5 l/h (2,6 USgal/h) (*) Muud diiselmootori andmed/väärtused leiate vastavast käsiraamatust. (**) Vaadake alltoodud mootoriõli tehniliste andmete ja võrdlusandmete tabeleid. (***) Vaadake alltoodud jahutusvedeliku tehniliste andmete ja võrdlusandmete tabeleid. AGIP ANTIFREEZE EXTRA SPETSIFIKATSIOONID Kinnitused ja spetsifikatsioonid Keemispunkt C/ F 170/338 CUNA NC % vesilahuse keemispunkt C/ F 110/230 FF.SS cat. 002/132 50% vesilahuse jäätumispunkt C/ F -38/-36,4 ASTM D 1384 Värv / Türkiissinine Tihedus 15 C juures kg/l 1,13 AGIP SIGMA SUPER TFE 10W40 SPETSIFIKATSIOONID Kinnitused ja spetsifikatsioonid SAE KVALITEET / 10W40 ACEA E4, E5,E7, B4 Viskoossus 100 C/212 F juures mm 2 /s 14,5 API CH-4, CF/SL Viskoossus 40 C/104 F juures mm 2 /s 107 MAN M M3277 low ash Viskoossus -25 C/-13 F juures mpa/s VW level Viskoossusindeks / 138 RVI RXD Leekpunkt COC C/ F 220/428 CAT-TO 2 Hangumispunkt C/ F -27/-16,6 ALLISON C-4 Tihedus 15 C juures kg/l 0,876 Mercedes Benz VOLVO VDS2 MTU typ 3 ZF TE ML 04C DEUTZ DQC IV 05 level ISOTTA FRASCHINI Tankimisandmed Kütusepaagi mahutavus Hüdraulikasüsteemi õlipaagi maht Väärtused 84 Liitrit (22,2 USgal) 80 Liitrit (21,1 USgal) (2) D RS 2200

35 KASUTUSJUHEND EESTI Hüdraulikasüsteemi andmed Väärtused Kogu hüdraulikasüsteemi õli maht 101 Liitrit (26,7 USgal) Ajamisüsteemi maksimaalne rõhk 350 Bar (5,076 psi) Jahutuse ventilatsioonisüsteemi maksimaalne rõhk 180 Bar (2,611 psi) Lisaseadmete süsteemi maksimaalne rõhk 170 Bar (2,466 psi) Turbiinisüsteemi maksimaalne rõhk 110 Bar (1,595 psi) Roolisüsteemi maksimaalne rõhk 120 Bar (1,740 psi) Hüdraulikasüsteemi õli tüüp AGIP ARNICA 46 (*)(**) Tolmutõrjesüsteemi pumba õli tüüp Agip Sigma Super TFE 10W40 (***) Elektrisüsteemi andmed Süsteemipinge Starteriaku Väärtused 12 V 12 V 95 Ah (*) Kui masinat kasutatakse ümbritseva õhu temperatuuril alla +10 C, siis tuleb õli asendada samaväärse õliga, mille viskoossus on 32 cst. Temperatuuril alla 0 C kasutage madalama viskoossusega õli. (**) Vaadake alltoodud Hüdraulikasüsteemi õli tehniliste andmete ja võrdlusandmete tabeleid. (***) Täiendava informatsiooni jaoks vaadake mootoriõli tabeleid. AGIP ARNICA 46/32 SPETSIFIKATSIOONID Kinnitused ja spetsifikatsioonid ISO-L-HV Viskoossus 100 C juures mm 2 /s ISO Viskoossus 40 C juures mm 2 /s 7,97 6,40 AFNOR NF E HV Viskoossusindeks / AISE 127 Leekpunkt COC C ATOS Tab. P 002-0/I Hangumispunkt C BS 4231 HSE Tihedus 15 C juures kg/l 0,87 0,865 CETOP RP 91 H HV COMMERCIAL HYDRAULICS Danieli Standard (AGIP ARNICA 22,46,68) EATON VICKERS I-286-S3 EATON VICKERS M-2950 DIN t.3 HVLP LAMB LANDIS-CINCINNATI P68, P69, P70 LINDE PARKER HANNIFIN (DENISON) HF-0 REXROTH RE /11.02 SAUER-DANFOSS 520L0463 Kliimaseadme andmed Gaasi tüüp Gaasi kogus Väärtused Reclin 134A 0,8 kg RS (2) D 15

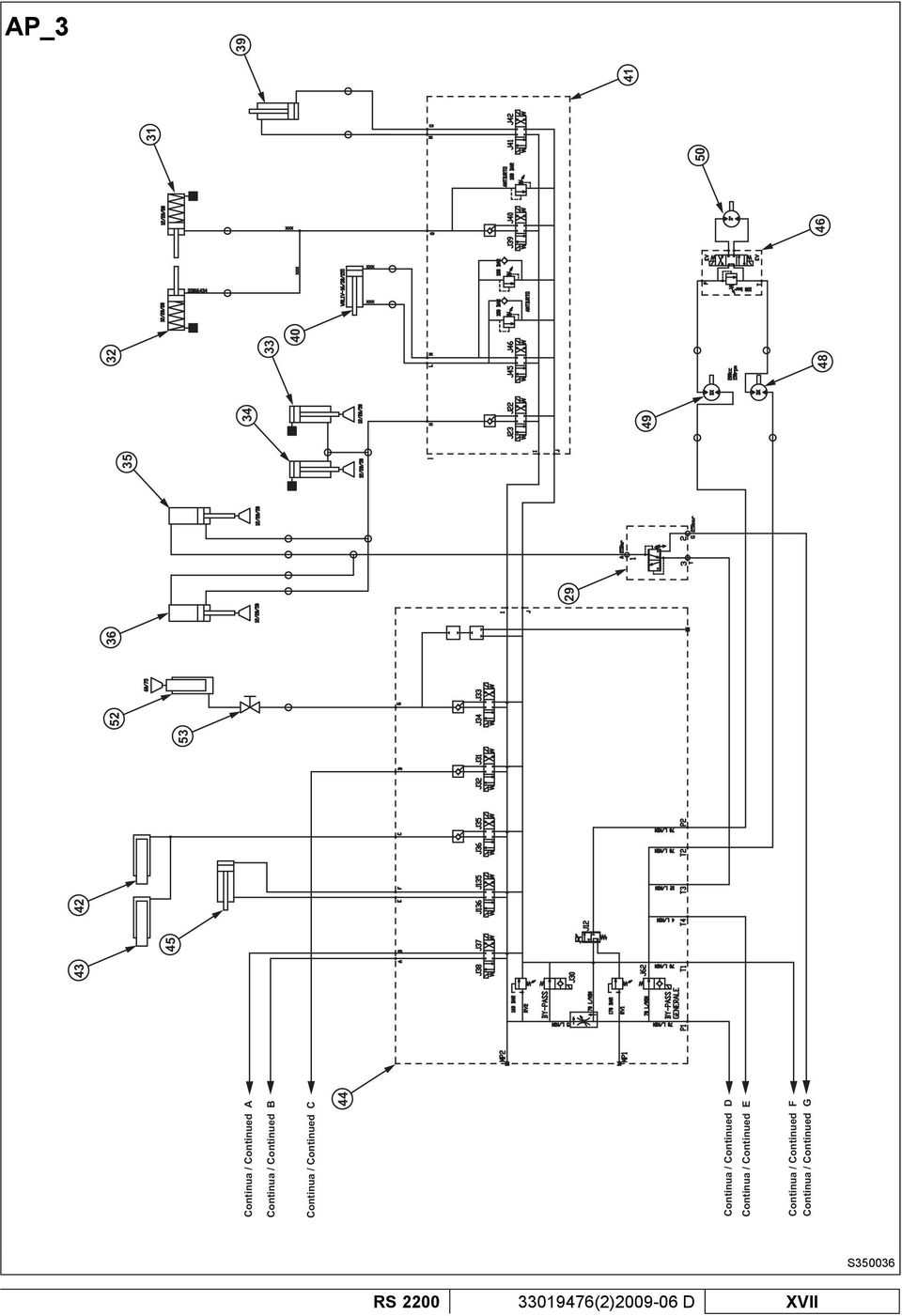

36 EESTI KASUTUSJUHEND HÜDRAULIKA SKEEM (Vt joonis AP) 1. Parem tagumine veoratas 2. Vasak tagumine veoratas 3. Ajamisüsteemi pump 4. Diiselmootor 5. Imemisventilaatori mootor 6. Hüdraulikasüsteemi õlijahuti 7. Lisavarustuse tandempump 8. Imemisventilaatori süütejaotur 9. Hüdraulikasüsteemi kombineeritud fi lter 10. Hüdrosüsteemi tagasivoolufi lter 11. Eelisklapp 12. Käsipump 13. Roolivõimendus 14. Juhtsilinder 15. Imemisventilaatori mootor 16. Parema ukse tõstesilinder 17. Vasaku ukse tõstesilinder 18. Parema ukse lukustussilinder 19. Vasaku ukse lukustussilinder 20. Konteineri vee tsirkulatsiooni silinder 21. Imemisventilaatori klapp 22. Konteineri tõstesilinder 23. Hüdraulikasüsteemi õlipaak 24. Hüdraulikasüsteemi õlitaseme näidik 25. Hüdraulikasüsteemi õlipaagi tühjendamine 26. Hüdraulikasüsteemi õlipaagi täitmine 27. Veepumba klapp 28. Käiguvahetuse hüdrauliline jaotur 29. Harja surve kontrollklapp 30. Imemisventilaatori pump 31. Parema harja laiendussilinder 32. Vasaku harja laiendussilinder 33. Imemisotsiku parem tõstesilinder 34. Imemisotsiku vasak tõstesilinder 35. Parema harja tõstesilinder 36. Vasaku harja tõstesilinder 37. Parempoolne konteineri tühjendamise silinder 38. Vasakpoolne konteineri tühjendamise silinder 39. Kolmanda harja kallutussilinder 40. Kolmanda harja laiendussilinder 41. Sekundaarne elektrijaotur 42. Parem esimene lehtvedru 43. Vasak esimene lehtvedru 44. Põhielektrijaotur 45. Äärise silinder 46. Kolmanda harja solenoidklapp suunaline jaotur 48. Parempoolse harja mootor 49. Vasakpoolse harja mootor 50. Kolmanda harja mootor 51. Veepump 52. Kolmanda harja tõstesilinder 53. Kolmanda harja lukustusklapp VEESÜSTEEM (Vt joonis AQ) 1. Veepaagid 2. Hüdrant 3. Täitesüsteemi fi lter 4. Veepumba fi lter 5. Veepump 6. Peaklapp 7. Veepüssi kiirühendus 8. Veepüss 9. Vooliku otsik suunaline jaotur 11. Vasaku/parema harja otsiku klapp 12. Kolmanda harja otsiku klapp 13. Imemisotsiku klapp 14. Parema harja otsik 15. Vasaku harja otsik 16. Kolmanda harja otsik 17. Imemisotsikud 18. Täitevoolik suunaline jaotur 20. Manuaalse imivooöolu pihusti klapp 21. Kontrollklapp ELEKTRISÜSTEEMI KAITSMED Masin on varustatud kolme kaitsmekarbiga (F3, F4 ja F6 ) kabiinis ja kolme kaitsmega elektrikarbis (32, joonis G). Alljärgnev on ülalmainitud kaitsmetega kaitsud vooluringide loend. F2: Kabiini ja mootori käivitamise kaitse (40 A) (33, joonis G) 16-suunaline kaitsmekarp F3 (16, joonis D) F3.1: Signaali ja klaasipuhasti kaitse (10 A) F3.2: Esitulede, kombineeritud lülitija laevalgustuse toite kaitse (25 A) F3.3: Suunatulede katkesti ja audioseadme toite kaitse (15 A) F3.4: Numbrimärgi tule, ülemise parema sõidutule, alumise parema sõidutule, vasaku tagumise sõidutule ja valgussignaali kaitse (7,5 A) F3.5: Ülemise vasaku sõidutule, alumise vasaku sõidutule, parema tagumise sõidutule ja sõidutulede indikaatorlambi kaitse (7,5 A) F3.6: Lähitulede toite kaitse (10 A) F3.7: Toite ja kaugtulede indikaatorlambi kaitse (10 A) F3.8: Vaba kaitse F3.9: Vaba kaitse F3.10: Suunatulede katkesti toite kaitse (+30) (10 A) F3.11: Plinktule kaitse (10 A) F3.12: Armatuurlaua toite, kombineeritud lüliti juhtploki toite, tunniloenduri ja juhiistme mikrolüliti toite kaitse (5 A) F3.13: Pedaali neutraalasendi kaitse F3.14: Audioseadme toite (+30) ja kaamera ekraani toite D+ juhtrelee käivitamise kaitse (10 A) F3.15: Vaba kaitse (10 A) F3.16: Konteineri sensori toite kaitse (10 A) (2) D RS 2200

37 KASUTUSJUHEND EESTI 16-suunaline kaitsmekarp F4 (16, joonis D) F4.1: Vaba kaitse F4.2: Gaasipedaali toite ja ajamisüsteemi aktiveerimise relee käivitamise kaitse (5 A) F4.3: Lisavarustuses toite kaitse (+30) (5 A) F4.4: Piduritulede kaitse (10 A) F4.5: Klaasipuhasti mootori, kombineeritud lüliti, klaasipuhasti relee toite kaitse (15 A) F4.6: Kuuma vee klapi kaitse (10 A) F4.7: Vaba kaitse F4.8: piduritule mikrolüliti, kütuse ujuki toite ja õhufi ltri sensori aktiveerimise kaitse (7,5 A) F4.9: Töötulede lüliti toite kaitse (20 A) F4.10: Lehtvedru kõrguse kontroll-lüliti toite kaitse (10 A) F4.11: Kabiini puhuri toite ja kliimaseadme ventilaatori toite kaitse (25 A) F4.12: Hüdraulikasüsteemi aktiveerimise lüliti kaitse (5 A) F4.13: Imemisotsiku töötule kaitse (15 A) F4.14: Tagumiste töötulede kaitse (10 A) F4.15: Eesmiste töötulede lüliti kaitse F4.16: Vaba kaitse 16-suunaline kaitsmekarp F6 (16, joonis D) F6.1: Sigareti süütaja kaitse (20 A) F6.2: Lisavarustuses toite kaitse (7,5 A) F6.3: Diagnostikapesa kaitse (15 A) (41, joonis F) F6.4: Vaba kaitse (15 A) F6.5: Vaba kaitse (7,5 A) F6.6: Mootori klapi toite, AIA elektroonikapaneeli toite ja hoiatustule takisti kaitse (5 A) F6.7: EDC toite kaitse (5 A) F6.8: EDC toite kaitse F6.9: Kompressori kaitse (30 A) (35, joonis G) F6.10: Radiaatori ventilaatori kaitse (20 A) F6.11: Kütusesse sattunud vee sensori ja diagnostikapesa toite kaitse (+30) (5 A) F6.12: Kiiruse sensori ja konteineri mikrolüliti kaitse (10 A) F6.13: Ülekandekiiruse elektroonikapaneeli toite kaitse (7,5 A) F6.14: Töötulede aktiveerimise ja töörežiimis käivitamise takistamise kaitse (10 A) F6.15: Juhthoova, kolmanda harja lüliti ja töörežiimi signaali kaitse (10 A) F6.16: Imemisotsiku ja harja liigutamise, turbiini ja konteineri liigutamise kaitse (10 A) 6-suunaline kaitsmekarp FX (16, joonis D) FX.1: Pearelee ja käivitamisrelee kaitse (50 A) (42, joonis G) FX.2: Süüteküünla kaitse (40 A) (41, joonis G) FX.3: Kütuse soojendi kaitse (20 A) (35, joonis G) FX.4: Kabiini toite kaitse (+30) (50 A) (34, joonis G) FX.5: Vaba kaitse (30 A) (33, joonis G) FX.6: Kabiini toite kaitse (40 A) (31, joonis G) HÄIRETE KIRJELDUSED Näidikul (32, joonis E) nähtavad ja kuvatavad välised häired on toodud allpool: Vesi kütuses (11, joonis I) Lühistatud kütusetaseme andur (12, joonis I) Avatud kütusetaseme andur (13, joonis I) Hüdraulikaõli ülekuumenemine (14, joonis I) Mootori jahutusvedeliku ülekuumenemine (15, joonis I) (mootor seisatakse automaatselt) Mootoriõli ülesurve (16, joonis I) (mootor seisatakse automaatselt) Välistest häiretest antakse märku süttiva punase hoiatustulega (26, joonis E). Näidikul (32, joonis E) nähtavaid ja kuvatavaid sisemisi häireid on mitu. Näites on toodud AIA elektroonikapaneeli ja CAN-siini vahelise ühenduse vea häire (17, joonis I). Mootori häired on tähistatud numbrikoodiga (18, joonis I). Kui häire on tähtis, kuvatakse näidikul (32, joonis E) mootori väljalülitamine (19, joonis I). Sisemistest häiretest antakse märku hoiatustule süttimisega (26, joonis E), mis muutub tõsise veaga punaseks (põleb), keskmise veaga punaseks (vilgub) ja kerge veaga oranžiks. Et häiretest täielikult aru saada, vt peatükki Näidiku funktsioonid. Häirete parandamiseks võtke ühendust Nilfi ski teeninduskeskusega ja küsige häire kodeerimise kohta. LISASEADMED JA -VÕIMALUSED Lisaks standardkomponentidele saab masina varustada vastavalt vajadusele järgnevate lisaseadmete ja -funktsioonidega: Tänavapühkimisversioon: Vastavalt maapinna tingimustele on saadaval kõvemate ja pehmemate harjastega harjad. Kaamerakomplekt Tungraud Tulekustutuskompleks RS (2) D 17
