1 SR 1301 P EESTI LIETUVIŠKAI LATVIEŠU VALODA POLSKI KASUTUSJUHEND NAUDOTOJO VADOVAS LIETOŠANAS ROKASGRĀMATA INSTRUKCJA OBSŁUGI setting standards (1) D

2 Сертификат за съответствие Osvědčení o shodě Konformitätserklärung Overensstemmelsescertifikat Declaración de conformidad Vastavussertifikaat Déclaration de conformité Yhdenmukaisuustodistus Conformity certificate Πιστοποιητικό συμμόρφωσης Megfelelősségi nyilatkozat Dichiarazione di conformità Atitikties deklaracija Atbilstības deklarācija Konformitetssertifisering Conformiteitsverklaring Declaração de conformidade Deklaracja zgodności Certificat de conformitate Заявление о соответствии Överensstämmelsecertifikat Certifikát súladu Certifikat o ustreznosti Uyumluluk sertifikası Модел / Model / Modell / Model / Modelo / Mudel / Modèle / Malli / Model / Μοντέλο / Modell / Modello / Modelis / Modelis / Modell / Model / Modelo / Model / Model / Модель / Modell / Model / Model / Model : SWEEPER Тип / Typ / Typ / Type / Tipo / Tüüp / Type / Tyyppi / Type / Τύπος / Típus / Tipo / Tipas / Tips / Type / Type / Tipo / Typ / Tip / Тип / Typ / Typ / Tip / Tip : SR 1301 P Сериен номер / Výrobní číslo / Seriennummer / Serienummer / Número de serie / Seerianumber / Numéro de série / Sarjanumero / Serial number / Σειριακός αριθμός / Sorozatszám / Numero di serie / Serijos numeris / Sērijas numurs / Serienummer / Serienummer / Número de série / Numer seryjny / Număr de serie / Серийный номер / Serienummer / Výrobné číslo / Serijska številka / Seri Numarası : Година на производство / Rok výroby / Baujahr / Fabrikationsår / Año de fabricación / Väljalaskeaasta / Année de fabrication / Valmistusvuosi / Year of construction / Έτος κατασκευής / Gyártási év / Anno di costruzione / Pagaminimo metai / Izgatavošanas gads / Byggeår / Bauwjaar / Ano de fabrico / Rok produkcji / Anul fabricaţiei / Год выпуска / Tillverkningsår / Rok výroby / Leto izdelave / Leto izdelave/imal yılı : Долуподписаният потвърждава, че гореспоменатият модел е произведен в съответствие със следните директиви и стандарти. Níže podepsaný stvrzuje, že výše uvedený model byl vyroben v souladu s následujícími směrnicemi a normami. Der Unterzeichner bestätigt hiermit dass die oben erwähnten Modelle gemäß den folgenden Richtlinien und Normen hergestellt wurden. Undertegnede attesterer herved, at ovennævnte model er produceret i overensstemmelse med følgende direktiver og standarder. El abajo firmante certifica que los modelos arriba mencionados han sido producidos de acuerdo con las siguientes directivas y estandares. Allakirjutanu kinnitab, et ülalnimetatud mudel on valmistatud kooskõlas järgmiste direktiivide ja normidega. The undersigned certify that the above mentioned model is produced in accordance with the following directives and standards. Ο κάτωθι υπογεγραμμένος πιστοποιεί ότι η παραγωγή του προαναφερθέντος μοντέλου γίνεται σύμφωνα με τις ακόλουθες οδηγίες και πρότυπα. Alulírottak igazoljuk, hogy a fent említett modellt a következő irányelvek és szabványok alapján hoztuk létre. Il sottoscritto dichiara che i modelli sopra menzionati sono prodotti in accordo con le seguenti direttive e standard. Toliau pateiktu dokumentu patvirtinama, kad minėtas modelis yra pagamintas laikantis nurodytų direktyvų bei standartų. Ar šo tiek apliecināts, ka augstākminētais modelis ir izgatavots atbilstoši šādām direktīvām un standartiem. A presente assinatura serve para declarar que os modelos supramencionados são produtos em conformidade com as seguintes directivas e normas. Niżej podpisany zaświadcza, że wymieniony powyżej model produkowany jest zgodnie z następującymi dyrektywami i normami. Subsemnatul atest că modelul susmenţionat este produs în conformitate cu următoarele directive şi standarde. Настоящим удостоверяется, что машина вышеуказанной модели изготовлена в соответствии со следующими директивами и стандартами. Undertecknad intygar att ovannämnda modell är producerad i överensstämmelse med följande direktiv och standarder. Dolu podpísaný osvedčuje, že hore uvedený model sa vyrába v súlade s nasledujúcimi smernicami a normami. Je soussigné certifie que les modèles cidessus sont fabriqués conformément aux directives et normes suivantes. Undertegnede attesterer att ovennevnte modell är produsert i overensstemmelse med fölgende direktiv og standarder. Spodaj podpisani potrjujem, da je zgoraj omenjeni model izdelan v skladu z naslednjimi smernicami in standardi. Allekirjoittaia vakuuttaa että yllämainittu malli on tuotettu seuraavien direktiivien ja standardien mukaan. Ondergetekende verzekert dat de bovengenoemde modellen geproduceerd zijn in overeenstemming met de volgende richtlijnen en standaards. Aşağıda İmzası olan kişi, yukarıda bahsedilen model cihazın aşağıda verilen direktiflere ve standartlara uygunlukta imal edildiğini onaylar. EC Machinery Directive 98/37/EC EN ISO , EN ISO , EN 294, EN 349 EN , EN EC EMC Directive 89/336/EEC EN 61000, EN Manufacturer: Nilfisk-Advance S.p.a. Authorized signatory: Franco Mazzini, General Mgr Date: Signature: Address: Strada Comunale della Braglia, 18, GUARDAMIGLIO (LO) - ITALY Tel: +39 (0) , Fax: +39 (0)

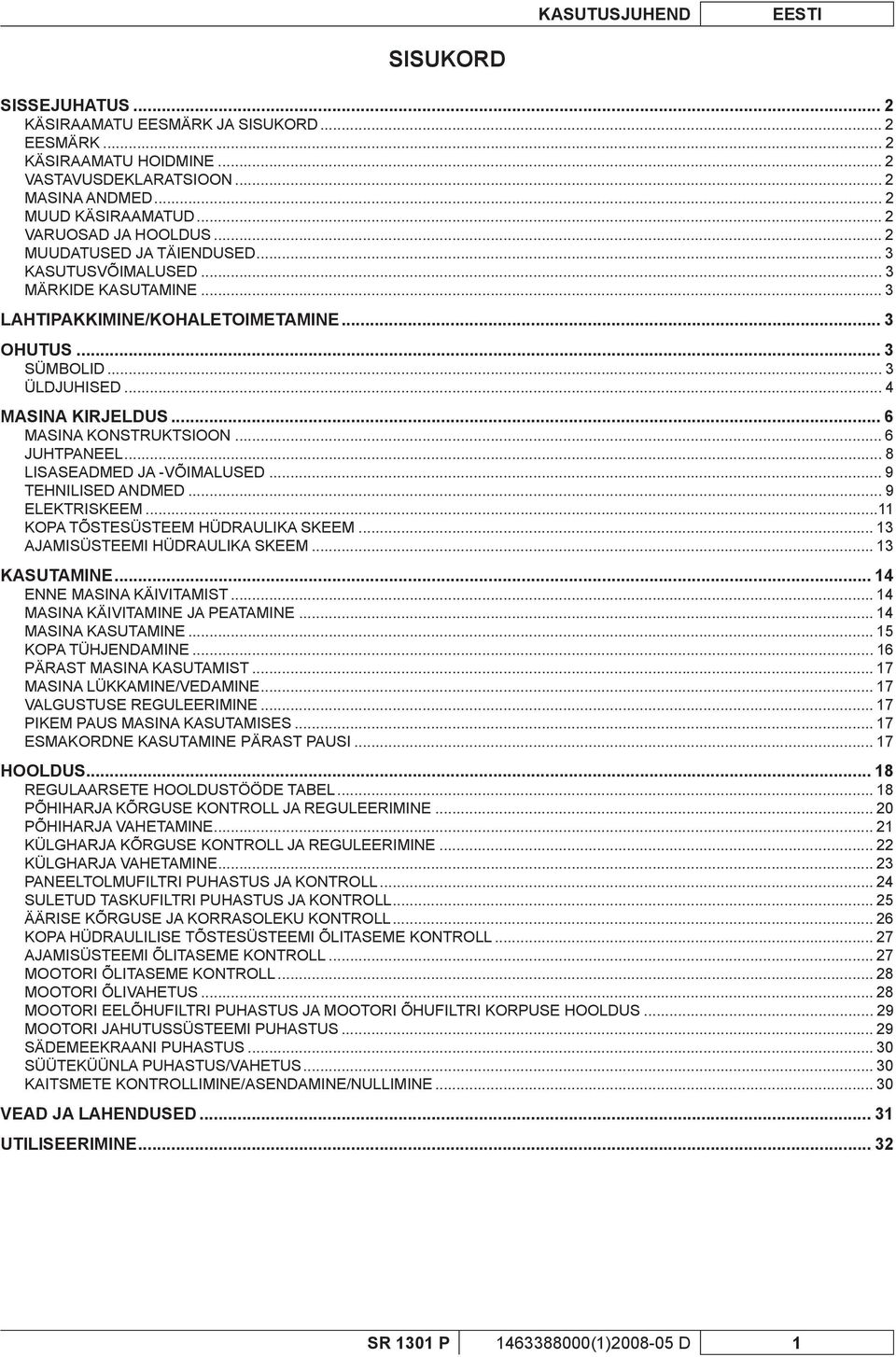

3 KASUTUSJUHEND EESTI SISUKORD SISSEJUHATUS... 2 KÄSIRAAMATU EESMÄRK JA SISUKORD... 2 EESMÄRK... 2 KÄSIRAAMATU HOIDMINE... 2 VASTAVUSDEKLARATSIOON... 2 MASINA ANDMED... 2 MUUD KÄSIRAAMATUD... 2 VARUOSAD JA HOOLDUS... 2 MUUDATUSED JA TÄIENDUSED... 3 KASUTUSVÕIMALUSED... 3 MÄRKIDE KASUTAMINE... 3 LAHTIPAKKIMINE/KOHALETOIMETAMINE... 3 OHUTUS... 3 SÜMBOLID... 3 ÜLDJUHISED... 4 MASINA KIRJELDUS... 6 MASINA KONSTRUKTSIOON... 6 JUHTPANEEL... 8 LISASEADMED JA -VÕIMALUSED... 9 TEHNILISED ANDMED... 9 ELEKTRISKEEM...11 KOPA TÕSTESÜSTEEM HÜDRAULIKA SKEEM AJAMISÜSTEEMI HÜDRAULIKA SKEEM KASUTAMINE ENNE MASINA KÄIVITAMIST MASINA KÄIVITAMINE JA PEATAMINE MASINA KASUTAMINE KOPA TÜHJENDAMINE PÄRAST MASINA KASUTAMIST MASINA LÜKKAMINE/VEDAMINE VALGUSTUSE REGULEERIMINE PIKEM PAUS MASINA KASUTAMISES ESMAKORDNE KASUTAMINE PÄRAST PAUSI HOOLDUS REGULAARSETE HOOLDUSTÖÖDE TABEL PÕHIHARJA KÕRGUSE KONTROLL JA REGULEERIMINE PÕHIHARJA VAHETAMINE KÜLGHARJA KÕRGUSE KONTROLL JA REGULEERIMINE KÜLGHARJA VAHETAMINE PANEELTOLMUFILTRI PUHASTUS JA KONTROLL SULETUD TASKUFILTRI PUHASTUS JA KONTROLL ÄÄRISE KÕRGUSE JA KORRASOLEKU KONTROLL KOPA HÜDRAULILISE TÕSTESÜSTEEMI ÕLITASEME KONTROLL AJAMISÜSTEEMI ÕLITASEME KONTROLL MOOTORI ÕLITASEME KONTROLL MOOTORI ÕLIVAHETUS MOOTORI EELÕHUFILTRI PUHASTUS JA MOOTORI ÕHUFILTRI KORPUSE HOOLDUS MOOTORI JAHUTUSSÜSTEEMI PUHASTUS SÄDEMEEKRAANI PUHASTUS SÜÜTEKÜÜNLA PUHASTUS/VAHETUS KAITSMETE KONTROLLIMINE/ASENDAMINE/NULLIMINE VEAD JA LAHENDUSED UTILISEERIMINE SR 1301 P (1) D 1

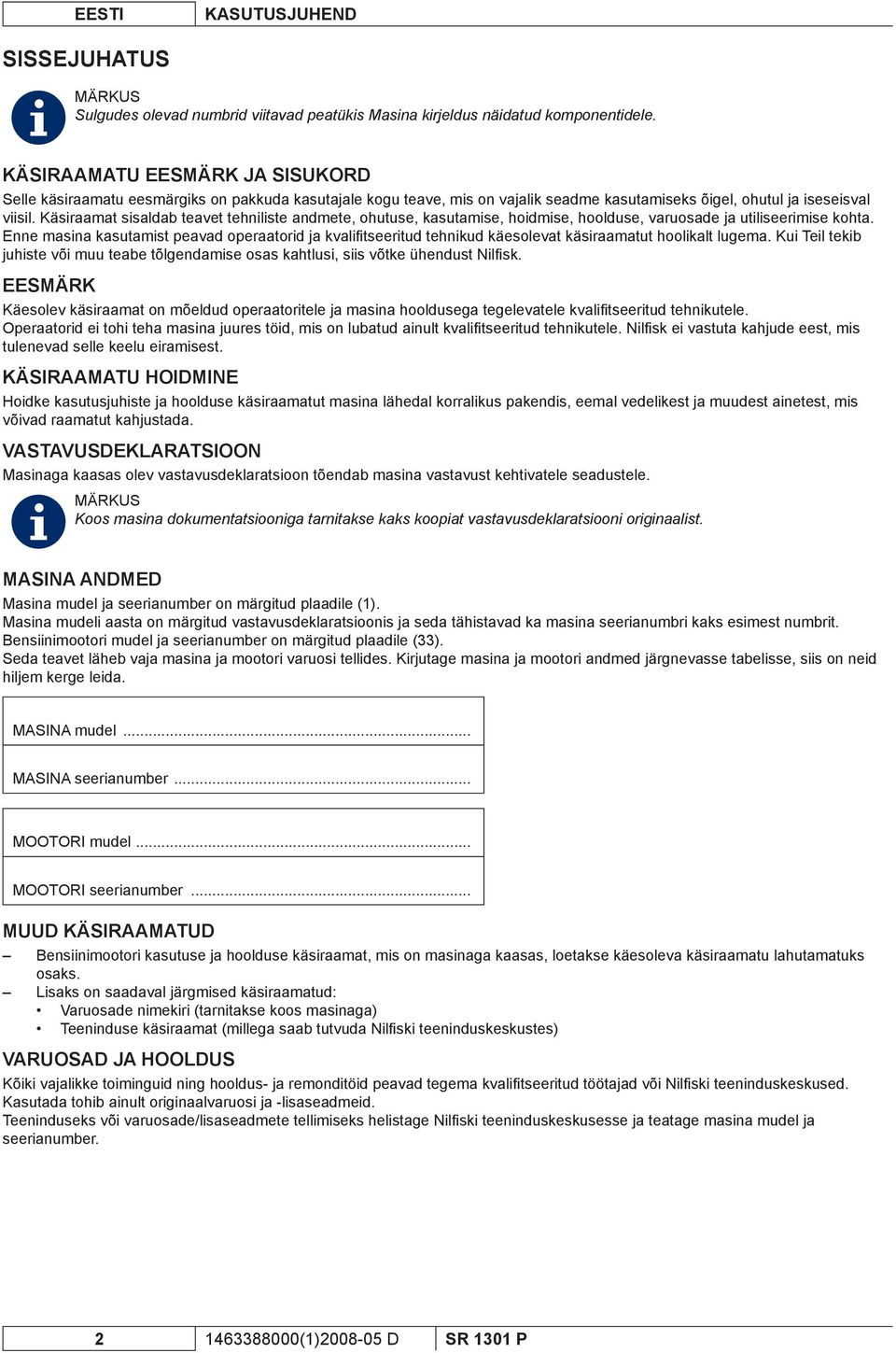

4 EESTI KASUTUSJUHEND SISSEJUHATUS MÄRKUS Sulgudes olevad numbrid viitavad peatükis Masina kirjeldus näidatud komponentidele. KÄSIRAAMATU EESMÄRK JA SISUKORD Selle käsiraamatu eesmärgiks on pakkuda kasutajale kogu teave, mis on vajalik seadme kasutamiseks õigel, ohutul ja iseseisval viisil. Käsiraamat sisaldab teavet tehniliste andmete, ohutuse, kasutamise, hoidmise, hoolduse, varuosade ja utiliseerimise kohta. Enne masina kasutamist peavad operaatorid ja kvalifi tseeritud tehnikud käesolevat käsiraamatut hoolikalt lugema. Kui Teil tekib juhiste või muu teabe tõlgendamise osas kahtlusi, siis võtke ühendust Nilfi sk. EESMÄRK Käesolev käsiraamat on mõeldud operaatoritele ja masina hooldusega tegelevatele kvalifi tseeritud tehnikutele. Operaatorid ei tohi teha masina juures töid, mis on lubatud ainult kvalifi tseeritud tehnikutele. Nilfi sk ei vastuta kahjude eest, mis tulenevad selle keelu eiramisest. KÄSIRAAMATU HOIDMINE Hoidke kasutusjuhiste ja hoolduse käsiraamatut masina lähedal korralikus pakendis, eemal vedelikest ja muudest ainetest, mis võivad raamatut kahjustada. VASTAVUSDEKLARATSIOON Masinaga kaasas olev vastavusdeklaratsioon tõendab masina vastavust kehtivatele seadustele. MÄRKUS Koos masina dokumentatsiooniga tarnitakse kaks koopiat vastavusdeklaratsiooni originaalist. MASINA ANDMED Masina mudel ja seerianumber on märgitud plaadile (1). Masina mudeli aasta on märgitud vastavusdeklaratsioonis ja seda tähistavad ka masina seerianumbri kaks esimest numbrit. Bensiinimootori mudel ja seerianumber on märgitud plaadile (33). Seda teavet läheb vaja masina ja mootori varuosi tellides. Kirjutage masina ja mootori andmed järgnevasse tabelisse, siis on neid hiljem kerge leida. MASINA mudel... MASINA seerianumber... MOOTORI mudel... MOOTORI seerianumber... MUUD KÄSIRAAMATUD Bensiinimootori kasutuse ja hoolduse käsiraamat, mis on masinaga kaasas, loetakse käesoleva käsiraamatu lahutamatuks osaks. Lisaks on saadaval järgmised käsiraamatud: Varuosade nimekiri (tarnitakse koos masinaga) Teeninduse käsiraamat (millega saab tutvuda Nilfi ski teeninduskeskustes) VARUOSAD JA HOOLDUS Kõiki vajalikke toiminguid ning hooldus- ja remonditöid peavad tegema kvalifi tseeritud töötajad või Nilfi ski teeninduskeskused. Kasutada tohib ainult originaalvaruosi ja -lisaseadmeid. Teeninduseks või varuosade/lisaseadmete tellimiseks helistage Nilfi ski teeninduskeskusesse ja teatage masina mudel ja seerianumber (1) D SR 1301 P

5 KASUTUSJUHEND EESTI MUUDATUSED JA TÄIENDUSED Nilfi sk täiustab oma tooteid pidevalt ning jätab endale õiguse teha muudatusi ja parandusi omal äranägemisel, ilma et tekiks kohustust viia taolised muudatused sisse varem müüdud masinate kohta. Kõik modifi katsioonid ja/või lisaseadmete lisamise peab heaks kiitma ja läbi viima Nilfi sk. KASUTUSVÕIMALUSED Puhastusmasinat kasutatakse tolmu ja kerge prahi kogumiseks/pühkimiseks tasaselt ja kindlalt põrandalt nii elu- kui tööstuskeskkonnas. Masinat tohib kasutada ainult kvalifi tseeritud operaator, kes järgib ohutusnõudeid. MÄRKIDE KASUTAMINE Edasi, tagasi, ees, taga, vasakul või paremal tähistab suundi juhi kohast arvestatuna (54). LAHTIPAKKIMINE/KOHALETOIMETAMINE Masina lahtipakkimiseks järgige hoolikalt pakendil antud juhendeid. Kohaletoimetamisel kontrollige, et pakend ja masin pole transpordi käigus kannatada saanud. Kui leiate vigastusi, siis hoidke pakend alles ja laske saadetise kohale toimetanud kulleril seda kontrollida. Helistage kohe kullerteenuse osutajale, et esitada kahjutasunõue. Kontrollige, et masin oleks varustatud järgmiste omadustega: Tehnilised dokumendid: Puhastusmasina kasutuse ja hoolduse käsiraamat Bensiinimootori kasutuse ja hoolduse käsiraamat Puhastusmasina varuosade nimekiri Nr 1 10 A sulavkaitse Nr 1 70 A sulavkaitse OHUTUS Järgnevad sümbolid viitavad potentsiaalselt ohtlikele olukordadele. Lugege seda teavet põhjalikult ning kasutage inimeste ja varade kaitsmiseks vajalikke ettevaatusabinõusid. Vigastuste vältimiseks on hädavajalik operaatori koostöö. Ükski õnnetuste vältimise programm ei ole tõhus, kui masina kasutamise eest vastutav isik ei tee täielikku koostööd. Suurem osa tehases töö käigus või ringi liikudes toimuvatest õnnetustest tuleneb kõige lihtsamate ohutuseeskirjade rikkumisest. Ettevaatlik ja arukas operaator on parim garantii õnnetuste vastu ja igasuguse õnnetuste vältimise programmi seisukohalt eluliselt oluline isik. SÜMBOLID OHT! Tähistab operaatori jaoks ohtlikku olukorda, kus on risk surma saada. HOIATUS! Tähistab potentsiaalset vigastada saamise või objektide kahjustamise riski. ETTEVAATUST! Tähistab ettevaatusabinõud või märkust, mis on seotud oluliste või kasulike funktsioonidega. Selle sümboliga märgistatud lõikudele pöörake erilist tähelepanu. MÄRKUS Tähistab märkust, mis on seotud oluliste või kasulike funktsioonidega. NÕUANNE See näitab vajadust vaadata kasutamise käsiraamatut enne tööde läbiviimist. SR 1301 P (1) D 3

6 EESTI KASUTUSJUHEND ÜLDJUHISED Järgnevalt on toodud inimeste ja masina jaoks potentsiaalselt ohtlikke olukordi puudutavad hoiatused ja ettevaatusabinõud. OHT! Enne igasuguseid hooldustöid, remontinist, puhastamist või osade vahetamist tuleb aku klemm lahti ühendada, eemaldada süütevõti ja rakendada parkimispidur. Seda masinat tohivad kasutada ainult kvalifitseeritud operaatorid. Lapsed ja puudega isikud ei tohi seda masinat kasutada. Ärge kandke elektriliste seadmete läheduses ehteid. Hoidke akusid eemal sädemetest, leekidest ning hõõguvatest materjalidest. Masina tavapärase töö käigus väljastatakse plahvatusohtlikke gaase. Ärge töötage ülestõstetud masina all, kui see ei ole turvatugedega kindlalt kinnitatud. Kapoti all töötades jälgige, et see ei saaks kogemata kinni langeda. Ärge kasutage masinat toksiliste, ohtlike, süttivate ja/või plahvatusohtlike pulbrite, vedelike või aurude läheduses. Masin ei ole sobiv ohtlike pulbrite kogumiseks. Olge ettevaatlik: kütus on väga tuleohtlik. Ärge suitsetage ega kasutage lahtist leeki kohas, kus masinat tangitakse või kus hoitakse kütust. Tankige masinat õues või hästi ventileeritud alal ja välja keeratud süütega. Enne kütusepaagi korgi eemaldamist seisake mootor ja laske sellel paar minutit jahtuda. Jätke täiteava vähemalt 4 cm kõrguselt tühjaks, et kütusel oleks piisavalt paisumisruumi. Jälgige, et sulgeksite pärast tankimist korralikult kütusepaagi korgi. Kui tankimise ajal läheb kütust maha, siis puhastage tankimisala ja laske aurudel enne masina käivitamist hajuda. Vältige kokkupuutumist nahaga; ärge hingake kütuseaurusid sisse. Ärge jätke kütust lastele kättesaadavasse kohta. Ärge kallutage mootorit liiga palju, et vältida kütuse lekkimist. Masinat liigutades ei tohi kütusepaak täis olla ja paagi kork peab olema suletud. Ärge asetage mootorile esemeid. Seisake bensiinimootor, enne kui hakkate selle juures midagi tegema. Juhusliku käivituse vältimiseks ühendage süütejuhtmed või aku miinusklemm lahti. Lugege ka peatükki ÜLDISED OHUTUSEESKIRJAD Bensiinimootori kasutuse ja hoolduse käsiraamatust, mida loetakse selle käsiraamatu lahutamatuks osaks. Kui masinale on paigaldatud pliiakud (WET), siis ei tohi seda horisontaalasendi suhtes liialt kallutada, sest akudest võib hakata lekkima ülisöövitavat hapet. Kui hooldustööde tõttu on masinat tarvis kallutada, siis eemaldage akud. HOIATUS! Vingugaas (CO) võib kahjustada aju või olla surmav. Selle masina sisepõlemismootor võib eraldada süsinikoksiidi. Ärge hingake heitgaaside aurusid. Kasutage sisetingimustel ainult piisava ventilatsiooni olemasolul ja assistendi abiga (1) D SR 1301 P

7 KASUTUSJUHEND EESTI HOIATUS! Lugege enne hooldus- või remonditööde sooritamist hoolikalt kõiki juhiseid. Jälgige hoolikalt, et juuksed, ehted või avarad riided ei jääks masina liikuvate osade vahele. Masina volitamata kasutamise vältimiseks tuleb eemaldada süütevõti. Ärge jätke masinat valveta, kui Te pole kindel, et masin ei või ise liikuma hakata. Ärge kasutage masinat kallakutel, mis ületavad määratletu. Kasutage harju, mis saite koos masinaga, ja neid, mis on käsiraamatus täpselt määratletud. Muude harjade kasutamine võib osutuda ohtlikuks. Sulgege enne masina kasutamist kõik luugid ja/või katted. Ärge kasutage masinat liiga tolmustel pindadel. Ärge peske masinat otseste veejugade või söövitavate ainetega. Ärge kasutage suruõhku seda tüüpi masina pesemiseks, välja arvatud filtrite puhastamisel (vt. vastavat punkti). Masinat kasutades jälgige eriti hoolikalt, et Te ei vigastaks läheduses viibivaid inimesi, eriti lapsi. Ärge asetage masinale vedelikke sisaldavaid nõusid. Masinat tuleb hoida temperatuuril 0 C +40 C. Masina töötemperatuur peab olema vahemikus 0 C +40 C. Õhuniiskus peab olema vahemikus 30% kuni 95%. Kaitske masinat nii kasutamise ajal kui seisvana päikese, vihma ja halva ilma eest. Hoidke masinat sisetingimustes, kuivas kohas. Seda masinat tuleb kasutada kuivades tingimustes, seda ei tohi kasutada ega hoida niisketes välistingimustes. Ärge kasutage masinat transpordi- või lükkamis-/tõmbamisvahendina. Masina maksimaalne kandevõime on ilma operaatori kaaluta 110 kg (jäätmete kaal). Põrandakahjustuste vältimiseks ärge laske seisva masina harjadel töötada. Tulekahju korral kasutage võimaluse korral pulberkustutit. Jälgige, et Te ei põrkaks masinaga riiulite või tellingute vastu, eriti ettevaatlik olge kohtades, kust võib midagi alla kukkuda. Kasutage põranda tingimustele vastavat töökiirust. Ärge kasutage masinat kallakutel, mis ületavad määratletu. Masinaga ei tohi sõita avalikel teedel ja tänavatel. Ärge muutke ega reguleerige masina ohutuskatteid. Järgige hoolikalt kõiki tavapäraseid hooldusjuhiseid. Ärge eemaldage ega muutke masina külge kinnitatud plaate. Kui masin tõrgub, siis veenduge, et selle põhjuseks ei ole ebapiisav hooldus. Kui põhjus on milleski muus, siis pöörduge volitatud teeninduskeskuse volitatud töötajate poole. Kui masinal on midagi vaja välja vahetada, siis kasutage ainult volitatud esindustest või edasimüüjatelt saadud ORIGINAALVARUOSI. Masinale korralike töö- ja ohutustingimuste tagamiseks peavad käesoleva käsiraamatu vastavas peatükis näidatud regulaarseid hooldustöid tegema volitatud töötajad või teeninduskeskused. Kasutuskõlbmatu masin tuleb korralikult ladustada, sest see sisaldab mürgiseid/kahjulikke materjale (akud, õlid, plastmass, jne), mis tuleb jäätmekäitluse standardite järgi viia spetsiaalsetesse kogumiskeskustesse (vt peatükk Ladustamine). Kui mootor töötab, siis summuti kuumeneb; põletuste või tulekahju vältimiseks ärge puudutage summutit, kui see on kuum. Kasutades mootorit, milles on ebapiisavalt õli, võite mootorit tõsiselt vigastada. Kontrollige õlitaset siis, kui mootor seisab ja masin on tasasel pinnal. Ärge kasutage mootorit ilma õhufiltrita, sest nii võite mootorit vigastada. Mootori tehnilist teenindust tohib läbi viia ainult volitatud esindus. Kasutage mootori juures ainult originaalvaruosi või nendega võrdväärseid osi. Halvema kvaliteediga varuosad võivad mootorit tõsiselt vigastada. Lugege ka peatükki ÜLDISED OHUTUSEESKIRJAD Bensiinimootori kasutuse ja hoolduse käsiraamatust, mida loetakse selle käsiraamatu lahutamatuks osaks. SR 1301 P (1) D 5

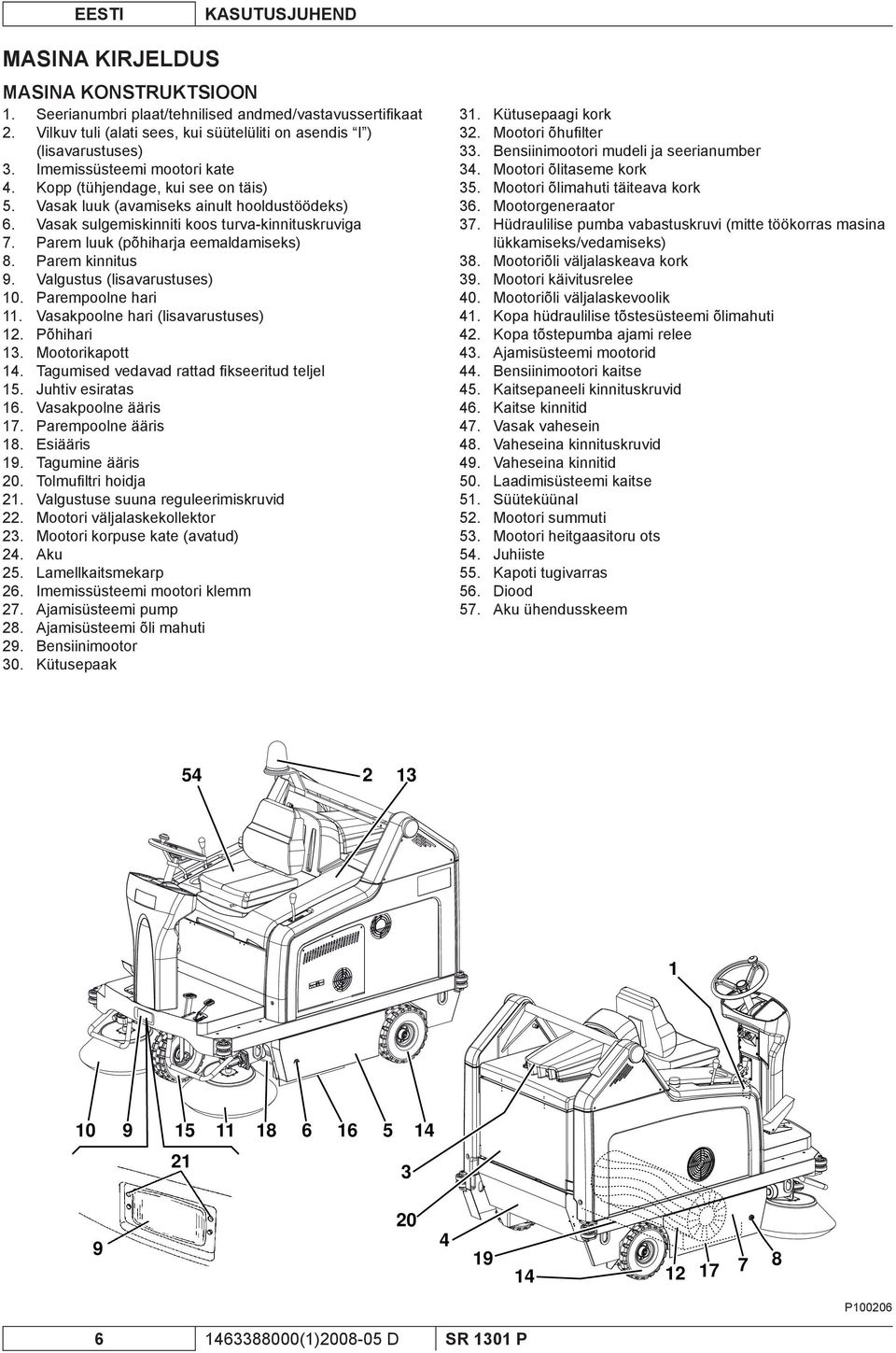

8 EESTI KASUTUSJUHEND MASINA KIRJELDUS MASINA KONSTRUKTSIOON 1. Seerianumbri plaat/tehnilised andmed/vastavussertifi kaat 2. Vilkuv tuli (alati sees, kui süütelüliti on asendis I ) (lisavarustuses) 3. Imemissüsteemi mootori kate 4. Kopp (tühjendage, kui see on täis) 5. Vasak luuk (avamiseks ainult hooldustöödeks) 6. Vasak sulgemiskinniti koos turva-kinnituskruviga 7. Parem luuk (põhiharja eemaldamiseks) 8. Parem kinnitus 9. Valgustus (lisavarustuses) 10. Parempoolne hari 11. Vasakpoolne hari (lisavarustuses) 12. Põhihari 13. Mootorikapott 14. Tagumised vedavad rattad fi kseeritud teljel 15. Juhtiv esiratas 16. Vasakpoolne ääris 17. Parempoolne ääris 18. Esiääris 19. Tagumine ääris 20. Tolmufi ltri hoidja 21. Valgustuse suuna reguleerimiskruvid 22. Mootori väljalaskekollektor 23. Mootori korpuse kate (avatud) 24. Aku 25. Lamellkaitsmekarp 26. Imemissüsteemi mootori klemm 27. Ajamisüsteemi pump 28. Ajamisüsteemi õli mahuti 29. Bensiinimootor 30. Kütusepaak Kütusepaagi kork Mootori õhufi lter Bensiinimootori mudeli ja seerianumber Mootori õlitaseme kork Mootori õlimahuti täiteava kork Mootorgeneraator Hüdraulilise pumba vabastuskruvi (mitte töökorras masina lükkamiseks/vedamiseks) Mootoriõli väljalaskeava kork Mootori käivitusrelee Mootoriõli väljalaskevoolik Kopa hüdraulilise tõstesüsteemi õlimahuti Kopa tõstepumba ajami relee Ajamisüsteemi mootorid Bensiinimootori kaitse Kaitsepaneeli kinnituskruvid Kaitse kinnitid Vasak vahesein Vaheseina kinnituskruvid Vaheseina kinnitid Laadimisüsteemi kaitse Süüteküünal Mootori summuti Mootori heitgaasitoru ots Juhiiste Kapoti tugivarras Diood Aku ühendusskeem P (1) D SR 1301 P

9 KASUTUSJUHEND EESTI MASINA KONSTRUKTSIOON (Järgneb) V 12V P SR 1301 P (1) D 7

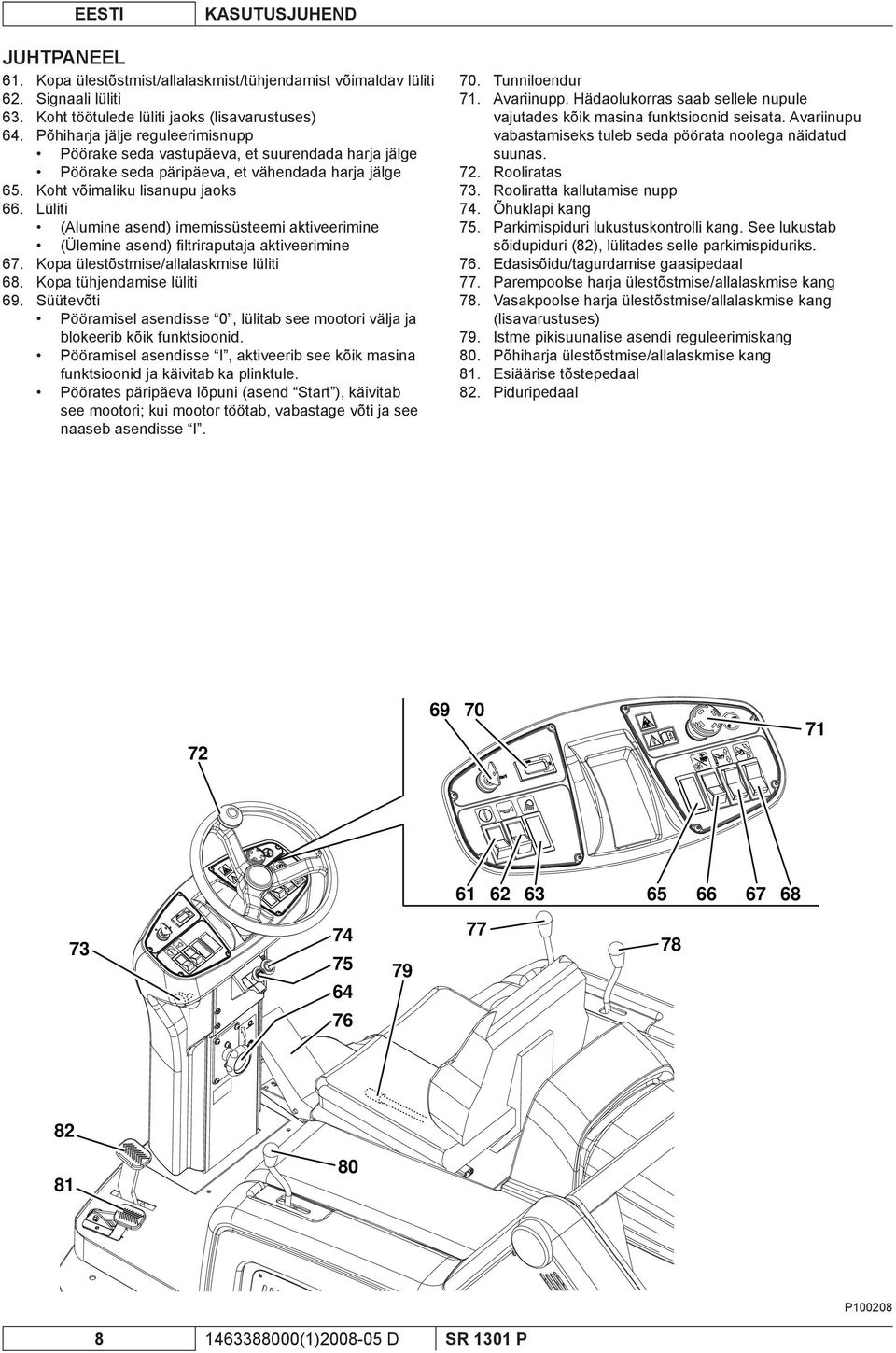

10 EESTI KASUTUSJUHEND JUHTPANEEL 61. Kopa ülestõstmist/allalaskmist/tühjendamist võimaldav lüliti 62. Signaali lüliti 63. Koht töötulede lüliti jaoks (lisavarustuses) 64. Põhiharja jälje reguleerimisnupp Pöörake seda vastupäeva, et suurendada harja jälge Pöörake seda päripäeva, et vähendada harja jälge 65. Koht võimaliku lisanupu jaoks 66. Lüliti (Alumine asend) imemissüsteemi aktiveerimine (Ülemine asend) fi ltriraputaja aktiveerimine 67. Kopa ülestõstmise/allalaskmise lüliti 68. Kopa tühjendamise lüliti 69. Süütevõti Pööramisel asendisse 0, lülitab see mootori välja ja blokeerib kõik funktsioonid. Pööramisel asendisse I, aktiveerib see kõik masina funktsioonid ja käivitab ka plinktule. Pöörates päripäeva lõpuni (asend Start ), käivitab see mootori; kui mootor töötab, vabastage võti ja see naaseb asendisse I Tunniloendur Avariinupp. Hädaolukorras saab sellele nupule vajutades kõik masina funktsioonid seisata. Avariinupu vabastamiseks tuleb seda pöörata noolega näidatud suunas. Rooliratas Rooliratta kallutamise nupp Õhuklapi kang Parkimispiduri lukustuskontrolli kang. See lukustab sõidupiduri (82), lülitades selle parkimispiduriks. Edasisõidu/tagurdamise gaasipedaal Parempoolse harja ülestõstmise/allalaskmise kang Vasakpoolse harja ülestõstmise/allalaskmise kang (lisavarustuses) Istme pikisuunalise asendi reguleerimiskang Põhiharja ülestõstmise/allalaskmise kang Esiäärise tõstepedaal Piduripedaal P (1) D SR 1301 P

11 KASUTUSJUHEND EESTI LISASEADMED JA -VÕIMALUSED Lisaks standardkomponentidele saab masina varustada vastavalt vajadusele järgnevate lisaseadmete ja -funktsioonidega: Vasakpoolne hari Põhihari ja külgharjad jäigemate või pehmemate harjastega Antistaatiline polüestrist või polüester BIA C tolmufi lter Suletud taskufi lter Vilkuv tuli Valgustus Sile äärised Mustrita rehvid Kaitsev katus Lisavarustuse kohta küsige lisateavet volitatud edasimüüjatelt. TEHNILISED ANDMED Üldandmed Väärtused Töötamise laius (ühe külgharjaga) mm Töötamise laius (kahe külgharjaga) mm Masina pikkus mm Masina laius (ühe külgharjaga) mm Masina laius (kahe külgharjaga) mm Masina maksimaalne kõrgus (rooliratta juures) mm Minimaalne vahe maapinnaga (ilma ääristeta) 60 mm Kopa maksimaalne tõstekõrgus mm Minimaalne/maksimaalne tühjenduskõrgus 270/1.370 mm Minimaalne pöörderaadius mm Põhiharja suurus (läbimõõt x pikkus) 300 x 800 mm Külgharja läbimõõt 500 mm Maksimaalne edasiliikumise kiirus 7 km/h Maksimaalne tagurpidi liikumise kiirus 3 km/h Kallutusvõime 20% Kopa maht 130 liitrit Kopa maksimaalne tõstevõimsus 110 kg Esitelje kaal töö ajal 297 kg Tagumise telje kaal töö ajal 446 kg Masina tühimass (operaatoriga) 743 kg Tagaratta erisurve maapinnale 1,2 N/mm 2 Esiratta erisurve maapinnale 1,1 N/mm 2 Juhtiv esiratas (läbimõõt x laius) 305 x 92 mm Tagumine vedav ratas (läbimõõt x laius) 305 x 92 mm Müratase töökohas (ISO 11201, ISO 4871) (LpA) 80 db(a) ±3 db(a) Masina helivõimsus (ISO 3744, ISO 4871) (LwA) 98 db (A) Vibtatsioonitase juhi kätel (ISO ) (*) < 2,5 m/s 2 Vibtatsioonitase juhi kehal (ISO ) (*) < 0,5 m/s 2 (*) Normaalsetel töötingimustel, tasasel asfaldil. Bensiinimootor (*) Mark Mudel Reguleeritud võimsus (ISO 1585) Töökiirus Keskmine kütusekulu Kütusepaagi mahutavus Õli tüüp (*) Muud bensiinimootori andmed/väärtused leiate vastavast käsiraamatust. Andmed Briggs & Stratton Vanguard 9 HP 6,7 kw ±50 pööret/min 1,7 liitrit tunnis 8,5 liitrit SAE 5 W 30 - SÜNTEETILINE API SJ SR 1301 P (1) D 9

12 EESTI KASUTUSJUHEND Tolmuimemine ja filtreerimine Väärtused Paberist õhufi lter, μm 3,6 m 2 Põhiharja korpuse tolmuimeja 10,9 mm/h 2 O Elektrisüsteem Akud Imemissüsteemi mootor Põhiharja mootor Filtriraputaja mootor Suletud taskufi ltri raputaja mootor (lisavarustuses) Väärtused 2 x 12 V 70 Ah 310 W, 3000 p/min 500 W, 550 p/min 90 W, 5700 p/min 110 W, 3000 p/min Ajamisüsteem Väärtused Ajamisüsteemi pump SAUER HIDRO-GEAR BDP 10A Ajamisüsteemi pumba väljasurve 10,2 cm 3 Täitepumba väljasurve 1,9 cm 3 Maksimaalne töörõhk 70 baari Maksimaalne rõhk 145 baari Hüdraulikasüsteem õlimahuti maht 0,8 liitrit Hüdraulika õliringe kogumaht 1,2 liitrit Õli tüüp SAE 10 W 40 Kopa hüdrauliline tõstesüsteem Pump Maksimaalne rõhk Õlipaagi mahutavus Hüdraulika õliringe kogumaht Väärtused Parker 108 AE S32 24 V 110 baari 0,75 liitrit 1,4 liitrit Hüdraulikasüsteemi õli (ümbritseva õhu temperatuuril üle 10 C) AGIP Arnica 46 (*) ETTEVAATUST! Kui masinat kasutatakse temperatuuril alla +10 C, siis tuleb õli asendada sarnase õliga, mille viskoossus on 32 cst. Alla 0 C temperatuuri juures tuleb kasutada veelgi madalama viskoossusega õli. (*) Vaadake alltoodud õli tehniliste andmete ja võrdlusandmete tabeleid. TEHNILISED ANDMED VÕRDLUSANDMED AGIP ARNICA ISO-L-HV Viskoossus 40 C juures mm 2 /s ISO Viskoossus 100 C juures mm 2 /s 7,97 6,40 AFNOR NF E HV Viskoossusindeks / AISE 127 Leekpunkt COC C ATOS Tab. P 002-0/I Hangumispunkt C BS 4231 HSE Tihedus 15 C juures kg/l 0,87 0,865 CETOP RP 91 H HV KOMMERTSHÜDRAULIKA Danieli Standard (AGIP ARNICA 22, 46, 68) EATON VICKERS I-286-S3 EATON VICKERS M-2950 DIN t.3 HVLP LAMB LANDIS-CINCINNATI P68, P69, P70 LINDE PARKER HANNIFIN (DENISON) HF-0 REXROTH RE /11.02 SAUER-DANFOSS 520L (1) D SR 1301 P

13 KASUTUSJUHEND EESTI ELEKTRISKEEM Võti Värvikood BAT 24V aku BE1 Pöörlev tuli (lisavarustuses) BLK Mootori raam BZ1 Tagurpidikäigu hoiatussignaal - signaal C1 Tagurpidikäigu hoiatussignaali kondensaatorw EBD Dioodide paneel ES0 Mootor SEES relee ES1 Kopa tõstepumba relee ES2 Kopa langetuspumba relee ES3 Filtriraputaja relee ES4 Imemissüsteemi relee ES5 Starteri elektromagnetiline lüliti ES6 Põhiharja elektromagnetiline lüliti FA Parempoolse harja kaitselüliti (10A) FB Vasakpoolse harja kaitselüliti (10 A) (lisavarustuses) FC Põhiharja termokaitselüliti (30 A) FD Laadimissüsteemi kaitse (70 A) F1 Põhikaitse (30 A) F2 Filtriraputaja kaitse (30 A) F3 Imemissüsteemi kaitse (30 A) F4 Kopa tõstepumba kaitse (30 A) F5 Tagurpidikäigu hoiatussignaali ja pöörleva valgustuse kaitse (10 A) F6 Töötulede kaitse (10 A) F7 Kopa tühjendamise käivitaja kaitse (10 A) HM Tunniloendur K1 Süütevõti L1 Valgustus (lisavarustuses) M1 Kopa tõstepump M2 Kopa tühjendamise käivitaja M3 Filtriraputaja mootor M4 Imemissüsteemi mootor M5 Parempoolse harja mootor M6 Vasakpoolse harja mootor (lisavarustuses) M7 Põhiharja mootor M8 Dünamo P1 Signaali lüliti SPK Mootori süüteküünal SW1 Imemissüsteemi/fi ltriraputaja lüliti SW2 Parempoolse harja mikrolüliti SW3 Kopa ülestõstmise/allalaskmise lüliti SW4 Kopa tühjendamise lüliti SW5 Kopa liigutamist võimaldav lüliti SW6 Horisontaalne kopa mikrolüliti SW7 Suletud kopa käigulõpu mikrolüliti SW8 Tõstetud kopa mikrolüliti SW9 Avatud kopa käigulõpu mikrolüliti SW10 Tagurpidikäigu mikrolüliti SW11 Avatud kapoti mikrolüliti SW12 Valgustuse lüliti (lisavarustuses) SW13 Vasakpoolse harja mikrolüliti (lisavarustuses) SW14 Põhiharja mikrolüliti SWS Avariinupp BK BU BN GN GY OG PK RD VT WH YE Must Sinine Pruun Roheline Hall Oranž Roosa Punane Lilla Valge Kollane SR 1301 P (1) D 11

14 EESTI KASUTUSJUHEND ELEKTRISKEEM (Järgneb) P (1) D SR 1301 P

15 KASUTUSJUHEND EESTI KOPA TÕSTESÜSTEEM HÜDRAULIKA SKEEM Võti 1. Õlipaak 2. Õlifi lter 3. Pump 4. Mootor 5. Tõstesilindri ohutusventiil 6. Kopa tõstesilinder BAR 200 BAR BAR 70 BAR 4 750cc / HYDRAULIC OIL 32 cst 1 2 P AJAMISÜSTEEMI HÜDRAULIKA SKEEM Võti 1. Õlipaak 2. Õlifi lter 3. Pump 4. Mootorid 4 A B 3000 RPM 10,2 CC/REV. A 3 88 CC/REV. 88 CC/REV MICRON B 1 A 4 B P SR 1301 P (1) D 13

16 EESTI KASUTUSJUHEND KASUTAMINE HOIATUS! Masina mõnedesse kohtadesse on kinnitatud plaadid, millel on kiri: OHT HOIATUS ETTEVAATUST NÕUANNE Käsiraamatut lugedes peaks operaator pöörama erilist tähelepanu plaatidel olevate sümbolite tähendusele. Ärge katke neid plaate mitte mingil juhul kinni ja kui nad viga saavad, siis asendage nad kohe uutega. ENNE MASINA KÄIVITAMIST 1. Vajadusel eemaldage kork (31) ja tankige masinat. HOIATUS! Jätke täiteava vähemalt 4 cm kõrguselt tühjaks, et kütusel oleks piisavalt paisumisruumi. P Veenduge, et kõik uksed/kaaned on kinni ja masin normaalses töökorras. Kui masinat ei ole pärast transportimist kasutatud, siis kontrollige, et kõik transportimisel kasutatud plokid oleks eemaldatud. MASINA KÄIVITAMINE JA PEATAMINE Masina käivitamine 1. Istuge juhiistmele (54), ja reguleerige iste kangi (79) abil mugavasse asendisse. 2. Avage tõmmates nupp (73) ja kohandage rooliratta (72) kaldenurka, kuni seda on mugav hoida. Pärast reguleerimist vabastage nupp (73) ja liigutage kergelt rooli selle lukustamiseks. 3. Rakendage parkimispidur pedaali (82) ja kangi (75) abil. 4. Tõstke põhi- ja külgharjasid kangidega (80), (77), (78). 5. Tõmmake mootori õhuklapi kangi (74). MÄRKUS Ärge kasutage õhuklapi kangi, kui mootor on kuum ja õhutemperatuur piisavalt kõrge. 6. Käivitage mootor süütevõtmega (69). Kui mootor käivitub, vabastage kohe süütevõti. HOIATUS! Mootorit süütevõtme (69) abil käivitades ärge vajutage gaasipedaalile (76) (1) D SR 1301 P

17 KASUTUSJUHEND EESTI 7. Pärast käivitust laske mootoril paar sekundit töötada ja vabastage seejärel õhuklapi kang (74). 8. Laske mootoril paar minutit soojeneda. 9. Vabastage parkimispidur, vajutades pedaali (82) ning vabastades kangi (75). 10. Juhtige masin rooli (72) kasutades tööpiirkonda. Vajutades pedaali (76) esiküljele, liigub masin ettepoole, vajutades sama pedaali tagaküljele, liigub masin tahapoole. Suurendades/vähendades survet pedaalile, saab liikumiskiirust reguleerida nullist maksimumini. 11. Laske põhihari kangi (80) abil alumisse asendisse, seejärel lülitage lüliti (66) alumise osa abil imemissüsteem sisse. 12. Laske parempoolne hari kangi (77) abil alumisse asendisse. 13. Kui olemas, laske vasakpoolne hari kangi (78) abil alumisse asendisse. MÄRKUS Harju (10, 11, 12) saab tõsta ja alla lasta ka siis, kui masin liigub. Harjad ei pöörle, kui nad on üles tõstetud. 14. Pühkimiseks keerake rooli (72) ja liikuge masinaga edasi, reguleerides kiirust pedaali (76) abil. Masina seiskamine 15. Masina peatamiseks vabastage pedaal (76). Masina kiireks peatamiseks vajutage samal ajal ka piduripedaali (82). Hädaolukorras vajutage avariinuppu (71), et masinat koheselt seisata. Avariinupu (71) vabastamiseks tuleb seda pöörata noolega näidatud suunas. 16. Tõstke põhi- ja külgharjasid kangidega (80), (77), (78). 17. Lülitage imemissüsteem lüliti (66) abil välja. 18. Masina välja lülitamiseks keerake süütevõti (69) asendisse 0 ning eemaldage see. 19. Rakendage parkimispidur, vajutades pedaali (82) ning rakendage piduri lukustuskontrolli kang (75). MASINA KASUTAMINE 1. Kui harjad pöörlevad, siis vältige masinaga pikka aega järjest ühe koha peal seismist: harjad võivad jätta põrandale soovimatuid jälgi. 2. Kergete ja suuremõõtmeliste esemete korjamiseks tõstke eesmine ääris (18) pedaali (81) abil üles; arvestage sellega, et masina imemisvõime väheneb, kui esiääris on üles tõstetud. HOIATUS! Märjal põrandal töötades on vaja imemissüsteem õhufiltri kahjustuste vältimiseks lülitiga (66) sulgeda. 3. Selleks, et masin korralikult töötaks, peab tolmufi lter olema võimalikult puhas. Tolmufi ltri puhastamiseks lülitage lüliti (66) ülmise osaga lühikeseks ajaks fi ltriraputaja sisse, seejärel lülitage sisse imemissüsteem, vajutades lüliti (66) alumist osa. Korrake seda toimingut töö ajal keskmiselt 10 minuti tagant (vastavalt sellele, kui tolmune on puhastatav ala). MÄRKUS Seda toimingut saab läbi viia ka siis, kui masin liigub. ETTEVAATUST! Kui tolmufilter on ummistunud ja/või masina kopp täis saanud, siis ei ole masinaga enam võimalik tolmu ega prahti koguda. 4. Koppa (4) peaks tühjendama pärast iga tööperioodi ning siis, kui ta täis saab (juhised on järgnevas osas). ETTEVAATUST! Kui karteris on liiga vähe õli, siis käivitub mootori hoiatussüsteem, mis aitab vältida mootori vigastamist. Kui õlitase hakkab langema ohutust alampiirist allapoole, lülitab hoiatussüsteem mootori automaatselt välja. SR 1301 P (1) D 15

18 EESTI KASUTUSJUHEND KOPA TÜHJENDAMINE HOIATUS! Alati tühjendage koppa, kui mootor töötab. Ärge tühjendage koppa väljalülitatud mootoriga. Vastasel juhul tühjeneb aku. Kopa maksimaalne tühjendamiskõrgus on mm (vt joonis 2). Tühjendamiseks ajage masin prügikasti kõrvale ja toimige järgnevalt: Tõstke külgharjad ja põhihari üles. Lülitage imemissüsteem lüliti (66) abil välja. Käivitage fi ltriraputaja, vajutades lüliti (66) ülemisele osale. HOIATUS! Seda toimingut viige alati läbi tasasel põrandal, kus masin püsib kindlalt paigal. P HOIATUS! Kopa (4) tõstmisel ja tühjendamisel peab parkimispidur olema pedaali (82) ja kangiga (75) rakendatud Jälgige, et inimesed hoiduksid masinast, eriti kopast (4), eemale. Kopa soovitud asendisse tõstmiseks (A, joonis 1) vajutage korraga nii koppa võimaldavale lülitile (61) kui kopa ülestõstmislülitile (67). Vajutage korraga koppa võimaldavale lülitile (61) ja kopa (B, joonis 2) tühjendamise lülitile (68) ning laske kogu praht prügikasti (A). ETTEVAATUST! Koppa (B, joonis 2) saab tühjendada ainult minimaalselt 270 mm kõrgusele tõstetuna Vajutage korraga koppa võimaldavale lülitile (61) ja kopa tühjendamise lülitile (68), et tuua kopp tagasi horisontaalasendisse. Kopa langetamiseks vajutage samaaegselt aktiveerimisnuppu (61) ja langetamisnuppu (67). ETTEVAATUST! Koppa ei saa enne horisontaalasendisse viimist langetada. 8. Masin on nüüd jälle töövalmis. A B A P max 110 Kg (242,5 lb) 1370 mm (54 in) P Joonis 1 Joonis 2 P (1) D SR 1301 P
