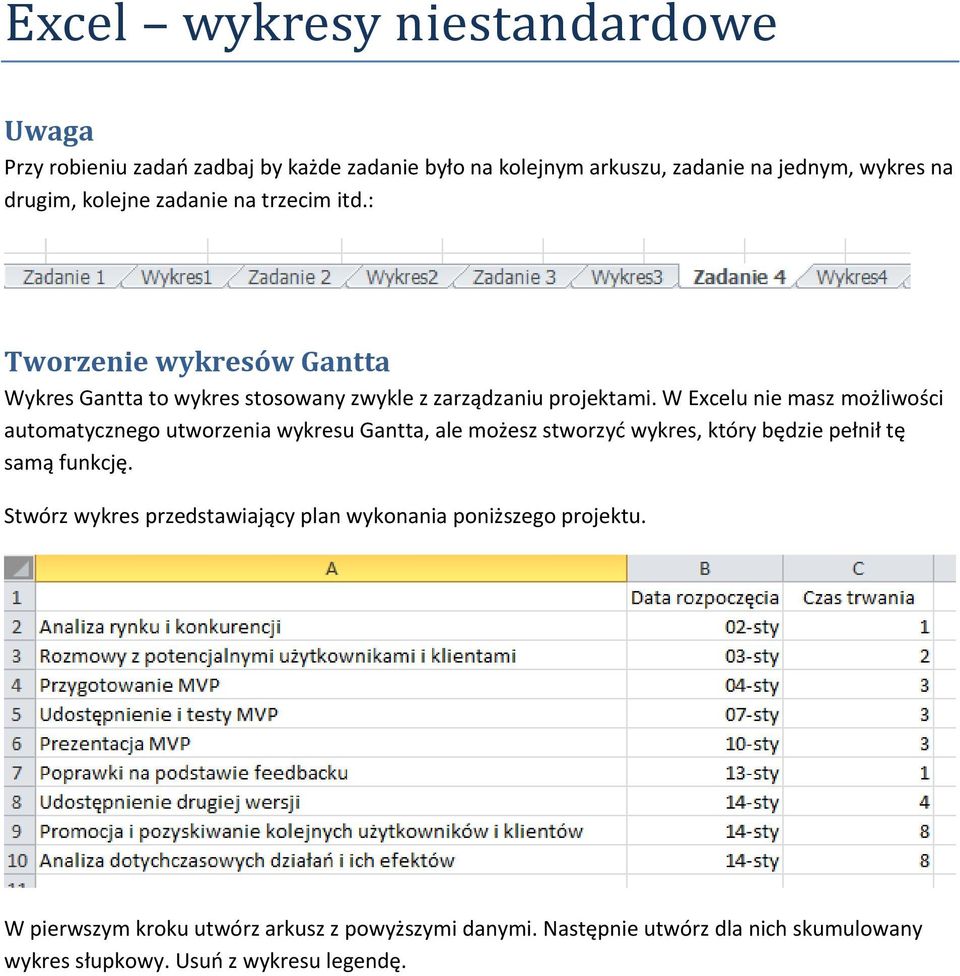

1 Excel wykresy niestandardowe Uwaga Przy robieniu zadań zadbaj by każde zadanie było na kolejnym arkuszu, zadanie na jednym, wykres na drugim, kolejne zadanie na trzecim itd.: Tworzenie wykresów Gantta Wykres Gantta to wykres stosowany zwykle z zarządzaniu projektami. W Excelu nie masz możliwości automatycznego utworzenia wykresu Gantta, ale możesz stworzyć wykres, który będzie pełnił tę samą funkcję. Stwórz wykres przedstawiający plan wykonania poniższego projektu. W pierwszym kroku utwórz arkusz z powyższymi danymi. Następnie utwórz dla nich skumulowany wykres słupkowy. Usuń z wykresu legendę.

2 Kliknij prawym przyciskiem na oś wartości (poziomą). Wybierz formatowanie osi, następnie w zakładce Opcje osi ustaw minimum na najwcześniejszą datę w projekcie, a maksimum na najpóźniejszą datę (pamiętaj, że tutaj to ma być data rozpoczęcia ostatniego etapu + czas jego trwania), w polu jednostka główna ustaw 2 dni. Kliknij prawym przyciskiem na oś kategorii (pionową). W zakładce Opcje osi zaznacz pola Kategorie w kolejności odwrotnej i Przecięcie z osią poziomą przy maksymalne wartości. Twój wykres powinien wyglądać teraz następująco:

3 Ostatnim krokiem jest usunięcie pierwszej serii danych. W tym celu kliknij prawym przyciskiem na niebieską serię i wybierz Formatuj serię danych, w zakładce Wypełnienie wybierz brak wypełnienia, a w zakładce Kolor krawędzi brak linii. I wykres gotowy.

4 Tworzenie wykresów funkcji Kolejnym zadaniem będzie stworzenie wykresu funkcji y=x 2, dla x w zakresie (-10; 10) W tym celu przygotuj dane, tak by w lewej kolumnie były kolejne liczby całkowite od -10 do 10, a w prawej odpowiadające im wartości funkcji y=x 2. Uprość sobie życie, w lewej kolumnie wpisz wartości -10 i poniżej -9, a kolejne wartości uzyskaj przez przeciągnięcie dwóch pierwszych liczb. W prawej kolumnie dla pierwszego x wprowadź odpowiednią formułę, a następnie przekopiuj ją dla wszystkich wartości x. Następnie zaznacz wszystkie dane, łącznie z nagłówkiem i wstaw wykres.

5 Jeśli ktoś pamięta, jak powinien wyglądać taki wykres, to widać, że coś poszło nie tak. Stało się tak dlatego, że Excel potraktował x jako jedną z serii danych, a nie oś kategorii x, musimy więc to zmienić. W tym celu kliknij prawym przyciskiem na puste miejsce na wykresie i wybierz Zaznacz dane. W seriach danych po lewej, wybierz utworzoną serię x i usuń ją. W kategoriach osi poziomej po prawej kliknij na Edytuj, a następnie zaznacz wprowadzone dane od -10 do 10. Dokonaj jeszcze kosmetycznych poprawek, by wykres wyglądał tak (pokombinuj z ustawieniami obu osi):

6 Tworzenie wykresu termometrowego Zadanie polega na pozyskanie 1000 fanów na profilu facebook owym w ciągu miesiąca. Stwórz arkusz przedstawiający zebrane dane. Do obliczenia ilości dotychczasowych lajkowiczów użyj odpowiedniej formuły.

7 Oblicz również procent realizacji zadania: Sformatuj komórkę B20, tak by wartość w niej była wyświetlana procentowo. Utwórz zwykły wykres kolumnowy grupowany dla komórki B20. Będzie on wyglądał tak:

8 Usuń tytuł i legendę z wykresu. Wyłącz wyświetlanie osi poziomej x (poszukaj jak to zrobić ). Wyłącz wyświetlanie głównych linii siatki (j. w. ). W etykietach danych włącz wyświetlanie wartości na środku serii (j. w. ) Powinieneś uzyskać coś takiego: Powiększ czcionkę wartości procentowej, żeby była bardziej czytelna. Kliknij prawym przyciskiem na serię danych (czyli niebieskie) i wybierz Formatuj serię danych. W Opcjach serii ustaw szerokość przerwy na 0%. Kliknij prawym przyciskiem na oś pionową, wybierz Formatuj oś. W Opcjach osi ustaw Minimum na 0, a Maksimum na 1.

9 Następnie pokombinuj jak uzyskać taki efekt końcowy : I na koniec jeszcze jeden ciekawy wykres: Tworzenie wykresu z pomocniczą osią wartości Utwórz przedstawiony wykres liniowy dla podanych danych:

10 Widać, że wykres ilości błędnych operacji jest zupełnie nieczytelny. Dlatego warto tu wprowadzić pomocniczą oś wartości. Zaznacz na wykresie serię ilość błędnych operacji. Wybierz Formatuj serię danych, a następnie w Opcjach serii, Kreśl serię na oś pomocnicza. Na koniec dokonaj kosmetycznych poprawek, by wykres wyglądał tak:
