1 Wyższa Szkoła Ekologii i Zarządzania Informatyka Arkusz kalkulacyjny Excel 2010 dla WINDOWS cz.4 Slajd 1

2 Excel Slajd 2

3 Wykresy Najlepszym sposobem prezentacji danych jest prezentacja graficzna. Z pomocą wykresu dane są przedstawione w sposób czytelniejszy i prostszy. Z wykresu od razu można odczytać zmianę lub analogię pewnych wartości (np. w czasie). Najprostszą formą sporządzania wykresów jest użycie kreatora wykresów. Slajd 3

4 Wykresy Należy zaznaczyć serię (lub kilka serii) danych, które chcemy uwzględnić w wykresie. Przez serię rozumiemy pojedynczy wiersz (lub kolumnę) lub jego (jej) część. Pewne wykresy (np. kołowy) umożliwiają przedstawienie tylko jednej serii danych, nawet jeżeli zaznaczymy kilka serii na wykresie uwzględniona będzie tylko pierwsza z nich, natomiast np. w wykresie słupkowym lub kolumnowym możemy uwzględnić kilka serii. Uwaga: Jeżeli jest to możliwe, warto zaznaczyć także opisy (nagłówki) wierszy/kolumn. Slajd 4

5 Wykresy Sprzedano etap I etap II etap III etap IV Razem 1771, , , ,5 7834,99 Koszt 584,31 589,97 595,28 600, ,2 Podatek 367,58 416,12 425,9 435, ,46 Inne 333,98 331,96 332,31 332, ,91 Dochód 485,35 668,04 667,69 667, ,42 Slajd 5

6 Wykresy Karta Wstawianie Grupa Wykresy Karta Wykresy Slajd 6

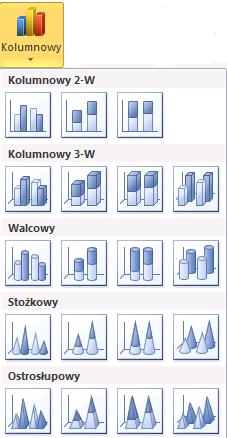

7 Podstawowe typy wykresów Kolumnowe Kolumnowy 2-W 3 typy Kolumnowy 3-W Walcowy Stożkowy Ostrosłupowy 4 typy 4 typy 4 typy 4 typy Wykresy kolumnowe Slajd 7

8 Podstawowe typy wykresów Liniowy Liniowy 2_W 6 typów Liniowy 3_W 1 typ Kołowy Kołowy 2-W Kołowy 3-W 4 typy 2 typy Wykresy liniowe i kołowe Slajd 8

9 Podstawowe typy wykresów Słupkowe Słupkowy 2-W 3 typy Słupkowy 3-W Walcowy Stożkowy Ostrosłupowy 3 typy 3 typy 3 typy 3 typy Wykresy słupkowe Slajd 9

10 Podstawowe typy wykresów Warstwowe Warstwowy 2- W Warstwowy 3- W 3 typy 3 typy Punktowe Punktowy 5 typów Wykresy warstwowe i punktowe Slajd 10

11 Podstawowe typy wykresów Inne wykresy Giełdowy Powierzchniowy Pierścieniowy Bąbelkowy Radarowy 4 typy 4 typy 2 typy 2 typy 3 typy Inne wykresy Slajd 11

12 Wykresy Wybrany typ wykresu: kolumnowy grupowany Slajd 12

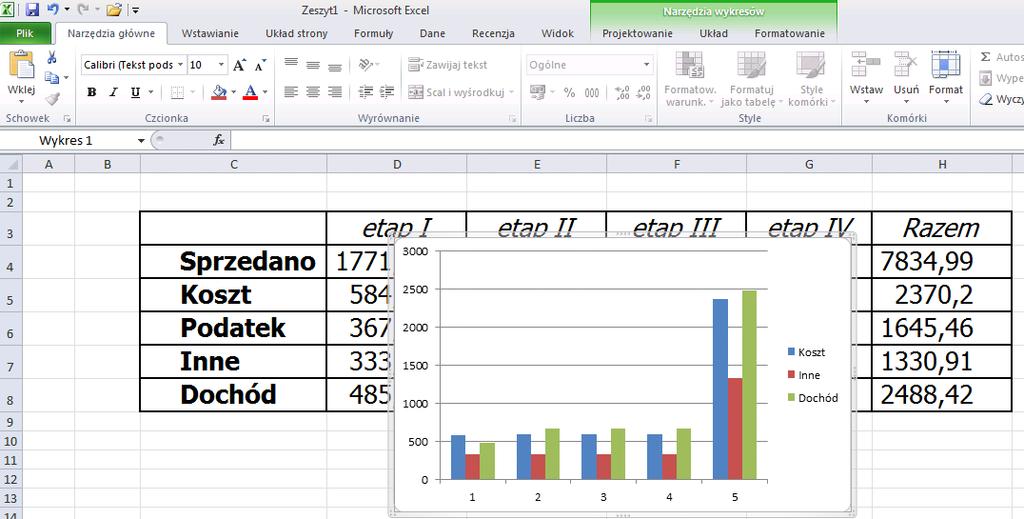

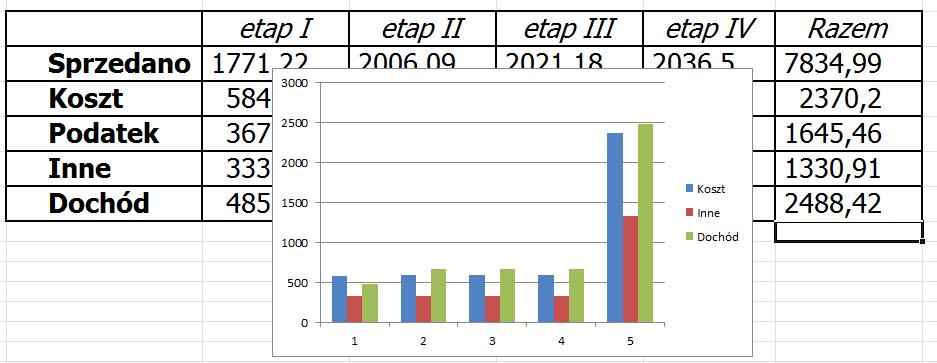

13 Wykresy Prawie gotowy wykres w bieżącym arkuszu Slajd 13

14 Wykresy Modyfikacja wykresu Aby modyfikować wykres, należy ten wykres uaktywnić. Robimy to ustawiając się myszką na wykresie i klikając. W ten sposób nasz wykres staje się aktywny. Graficznie objawia się to w ten sposób, że ramka wokół wykresu staje się podwójna i pojawia się menu kontekstowe Slajd 14

15 Wykresy P Pogrubiona ramka Karty kontekstowe Slajd 15

16 Wykresy Dodanie opisu osi kategorii (osi X) Należy: uaktywnić wykres wybrać kartę kontekstową Projektowanie wybrać opcję Zaznacz dane Slajd 16

17 Wykresy Dodanie opisu osi kategorii (osi X) Wybieramy Etykiety osi poziomej (kategorii) Edytuj Slajd 17

18 Wykresy Dodanie opisu osi kategorii (osi X) W okienku Etykiety osi wskazujemy (myszką) komórki zawierające opis osi kategorii Slajd 18

19 Wykresy Zmodyfikowany wykres dodany opis osi kategorii Slajd 19

20 Wykresy Zmiana kolejności na wykresie Należy: uaktywnić wykres wybrać kartę kontekstową Projektowanie wybrać opcję Zaznacz dane Slajd 20

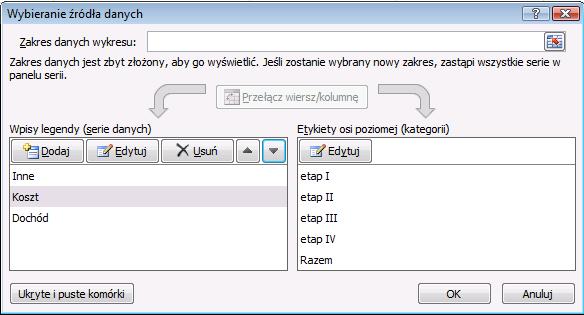

21 Wykresy Zmiana kolejności na wykresie Korzystając ze strzałeczek zmieniamy kolejność Slajd 21

22 Wykresy Zmodyfikowany wykres zmiana kolejności na wykresie Slajd 22

23 Wykresy Dodanie tytułu wykresu (1 sposób) Należy: uaktywnić wykres wybrać kartę kontekstową Projektowanie wybrać opcję Układy wykresu Slajd 23

24 Wykresy Dodanie tytułu wykresu (1 sposób) Wybieramy układ z tytułem Slajd 24

25 Wykresy Dodanie tytułu wykresu (1 sposób) W polu tekstowym Tytuł wykresu wpisujemy tytuł naszego wykresu. Slajd 25

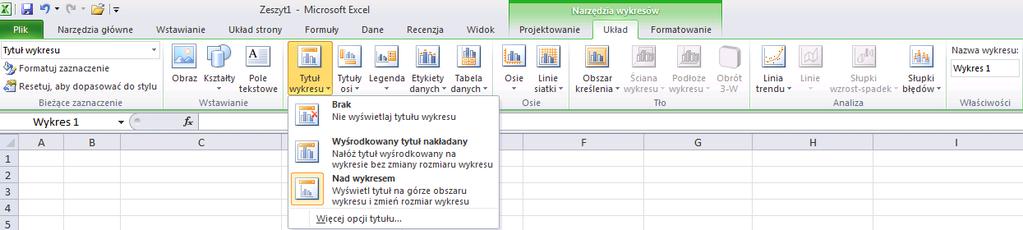

26 Wykresy Dodanie tytułu wykresu (2 sposób) Należy: uaktywnić wykres wybrać kartę kontekstową Układ wybrać opcję Tytuł wykresu wybrać jedną z dostępnych możliwości Slajd 26

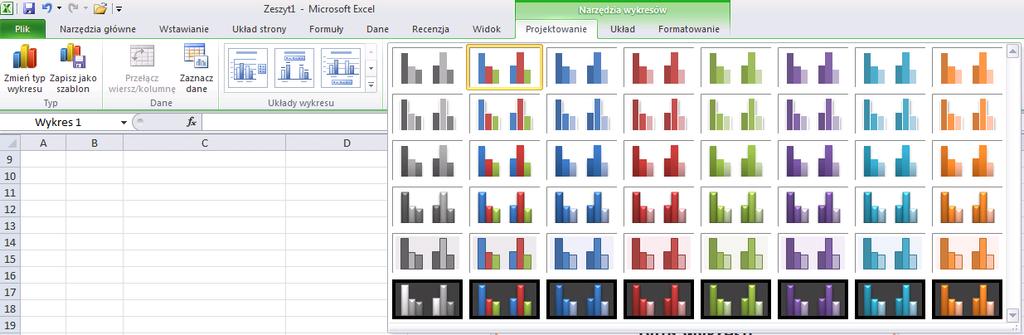

27 Wykresy Upiększanie wykresu: różne style wykresu Slajd 27

28 Wykresy Upiększanie wykresu: tytuły osi Slajd 28

29 Wykresy Upiększanie wykresu: położenie legendy Slajd 29

30 Wykresy Upiększanie wykresu: etykiety danych Slajd 30

31 Wykresy Upiększanie wykresu: tabela danych Slajd 31

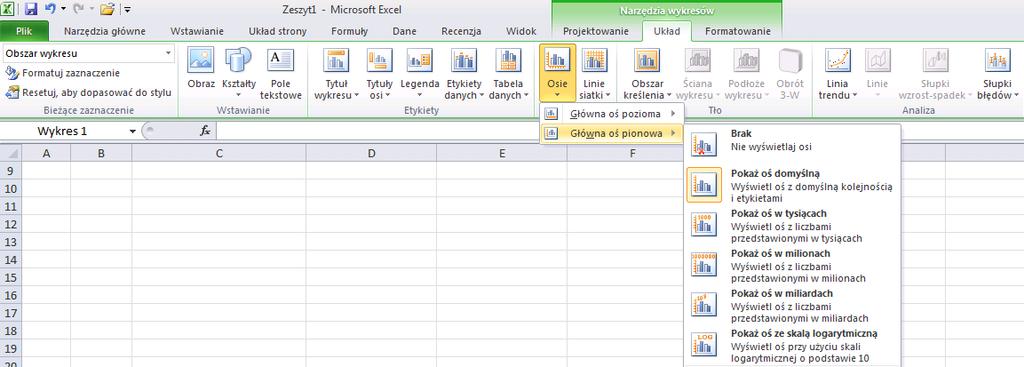

32 Wykresy Upiększanie wykresu: osie Slajd 32

33 Wykresy Upiększanie wykresu: linie siatki Slajd 33

34 Wykresy Upiększanie wykresu: pojedynczy element wykresu Slajd 34

35 Wykresy Upiększanie wykresu: pojedynczy element wykresu Slajd 35

36 Wykresy Upiększanie wykresu: pojedynczy element wykresu 3000 Mój wykres etap I etap II etap III etap IV Razem Inne Koszt Dochód Slajd 36

37 Wykresy Upiększanie wykresu: pojedynczy element wykresu Slajd 37

38 Wykresy Upiększanie wykresu: pojedynczy element wykresu Slajd 38

39 Wykresy Linie trendu Slajd 39

40 Wykresy Linie trendu Slajd 40

41 Wykresy Linie trendu Slajd 41

42 Wykresy Linie trendu Slajd 42

43 Excel Slajd 43

44 Przykład Zadanie polega na wykreśleniu funkcji y = log 2 x dla zmiennej x z przedziału <1;3> Slajd 44

45 Przykład Wprowadzamy do komórek C4 i C5 odpowiednio wartości 1 i 1,1 i zaznaczamy je. Slajd 45

46 Przykład Ustawiamy kursor na czarny krzyżyk i ciągniemy myszą, aż pojawi się wartość 3 Slajd 46

47 Następuje wprowadzenie serii danych Przykład Slajd 47

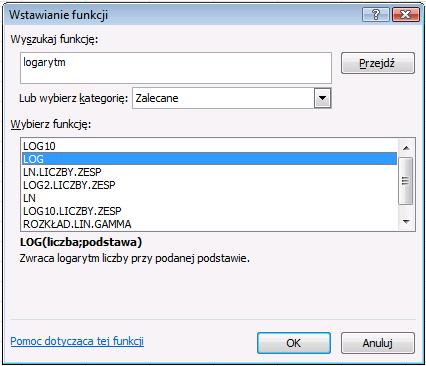

48 Przykład Do komórki D4 wstawiamy funkcję logarytm (przycisk, w oknie Wyszukaj funkcję wpisujemy logarytm i wybieramy funkcję LOG) Slajd 48

49 Przykład Wypełniamy okno dialogowe Argumenty funkcji Uwaga: Ponieważ dane są zawsze w kolumnie, blokujemy nr kolumny: $C4 Slajd 49

50 Rozkopiowujemy myszką formułę z komórki D4 Przykład Slajd 50

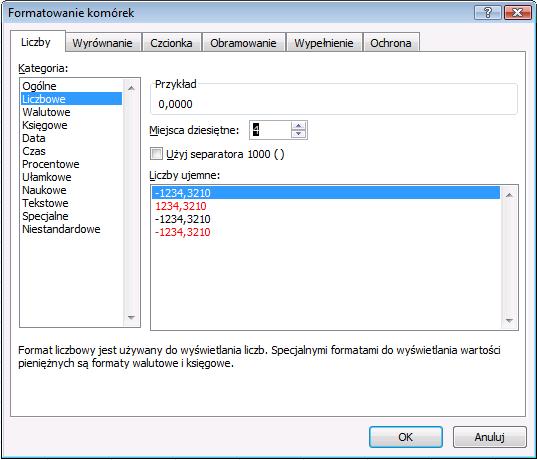

51 Formatujemy komórki D4-D24 do jednolitego formatu (karta Narzędzia główne, grupa Liczby, zakładka Liczby, opcja Liczbowe Przykład Slajd 51

52 Po sformatowaniu komórek D4-D24 do jednolitego formatu Przykład Slajd 52

53 Zaznaczamy D4-D24. Przykład Z karty Wstawianie, grupa Wykresy wybieramy Liniowy Slajd 53

54 Przykład Slajd 54

55 Wprowadzanie opisu osi kategorii X Zaznaczamy wykres (przez kliknięcie). Wybieramy kartę kontekstową Projektowanie Zaznacz dane Etykiety osi poziomej (kategorii) Edytuj Przykład Slajd 55

56 Przykład Wprowadzanie opisu osi kategorii X W okienku Zakres etykiet osi myszką zaznaczamy komórki C4-C24 Slajd 56

57 Przykład Slajd 57

58 Przykład Wprowadzanie nazwy krzywej w legendzie Zaznaczamy wykres (przez kliknięcie). Karta kontekstowa Projektowanie Zaznacz dane Wpisy legendy (serie danych) Edytuj Slajd 58

59 Przykład Uwaga: tytuł wykresu został wprowadzony automatycznie. Slajd 59

60 Przykład Modyfikacja tytułu wykresu Zaznaczamy tytuł wykresu na wykresie (przez kliknięcie) i go poprawiamy. Slajd 60

61 Przykład Slajd 61

62 Przykład Modyfikacja położenia legendy Zaznaczamy wykres (przez kliknięcie). Karta kontekstowa Układ grupa Etykiety Legenda Pokaż legendę u dołu Slajd 62

63 Przykład Slajd 63

64 Przykład Formatowanie obszaru kreślenia Wybieramy menu kontekstowe (prawy klawisz myszy) będąc na obszarze kreślenia i wybieramy: Formatuj obszar kreślenia Slajd 64

65 Przykład Formatowanie obszaru kreślenia Wybieramy Wypełnienie obrazem lub teksturą Tekstura Papirus Slajd 65

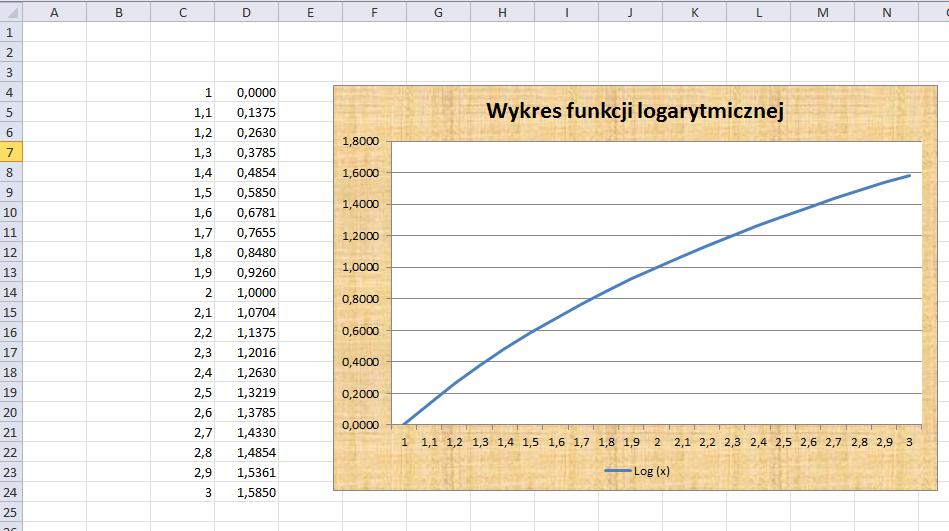

66 Przykład Gotowy wykres Slajd 66

67 Excel Slajd 67

68 Modyfikacje wykresu Gotowy wykres możemy modyfikować. Po uaktywnieniu wykresu (kliknięcie w obszarze wykresu) pojawiają się karty kontekstowe Narzędzia wykresów Slajd 68

69 W komórkach Modyfikacje wykresu E4-E24 wprowadzamy nowe dane wartości logarytmu przy podstawie 10. Slajd 69

70 Modyfikacje wykresu Zaznaczamy (przez kliknięcie) wykres. Wybieramy kartę kontekstową Projektowanie Zaznacz dane Wpisy legendy (serie danych) Dodaj Slajd 70

71 W oknie Edytowanie serii wypełniamy Nazwę serii (log 10 (x)) i Wartość serii (myszką wskazujemy drugą serię danych) i akceptujemy klawiszem OK. Modyfikacje wykresu Slajd 71

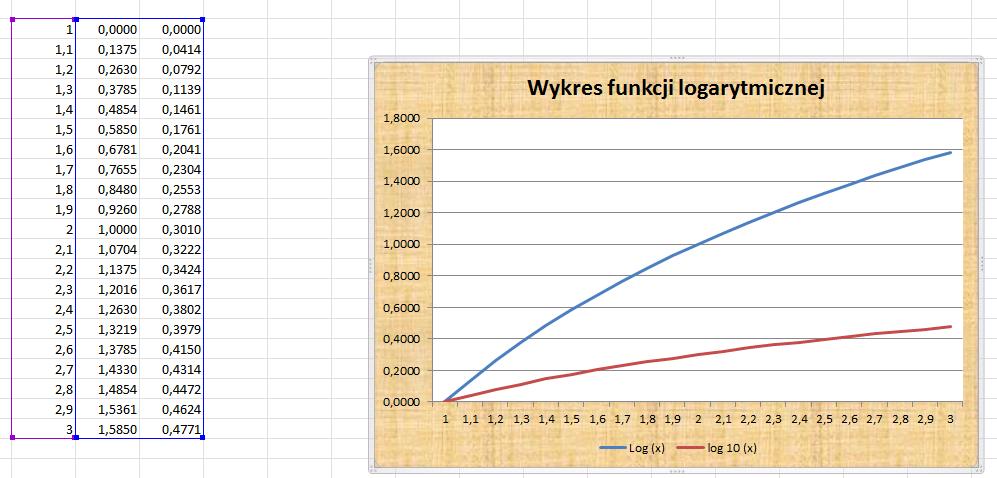

72 Modyfikacje wykresu Wykres z drugą - nową - serią danych Slajd 72

73 Modyfikacje wykresu W karcie kontekstowej Projektowanie mamy możliwość zmiany typu wykresu. Slajd 73

74 Modyfikacje wykresu Wykres po zmianie typu wykresu na słupkowy grupowany: 3 2,8 2,6 2,4 2,2 2 1,8 1,6 1,4 1,2 1 Wykres funkcji logarytmicznej log 10 (x) Log (x) Slajd 74
