SPIS ZAWARTOŚCI OPRACOWANIA

Wielkość: px
Rozpocząć pokaz od strony:

Download "SPIS ZAWARTOŚCI OPRACOWANIA"

Transkrypt

1 SPIS ZAWARTOŚCI OPRACOWANIA I. Opis techniczny 1. Przedmiot opracowania Stan istniejący Stan projektowany Rozdzielnice piętrowe Technologia układania instalacji Instalacja oświetlenia podstawowego i awaryjnego Instalacja gniazd wtyczkowych 230V ogólnego przeznaczenia Ochrona przeciwprzepięciowa Ochrona przeciwporażeniowa Instalacja połączeń wyrównawczych Zagadnienia P/POŻ i BHP Uwagi końcowe Obliczenia...6 II. Załączniki 1. Uprawnienia i Zaświadczanie z Mazowieckiej Izby Inżynierów Budownictwa projektanta 2. Oświadczenie projektanta III. Rysunki Schemat ideowy i widok rozdzielnicy RO/CP E-1 Schemat ideowy i widok rozdzielnicy RO/C1 E-2 Schemat ideowy i widok rozdzielnicy RO/C2 E-3 Schemat ideowy i widok rozdzielnicy RO/C3 E-4 Schemat ideowy i widok rozdzielnicy RO/C4 E-5 Plan instalacji gniazdowej. Rzut parteru E-6 Plan instalacji gniazdowej. Rzut piętra +1 E-7 Plan instalacji gniazdowej. Rzut piętra +2 E-8 Plan instalacji gniazdowej. Rzut piętra +3 E-9 Plan instalacji gniazdowej. Rzut piętra +4 E-10 Plan instalacji oświetleniowej. Rzut parteru E-11 Plan instalacji oświetleniowej. Rzut piętra +1 E-12 Plan instalacji oświetleniowej. Rzut piętra +2 E-13 Plan instalacji oświetleniowej. Rzut piętra +3 E-14 Plan instalacji oświetleniowej. Rzut piętra +4 E-15

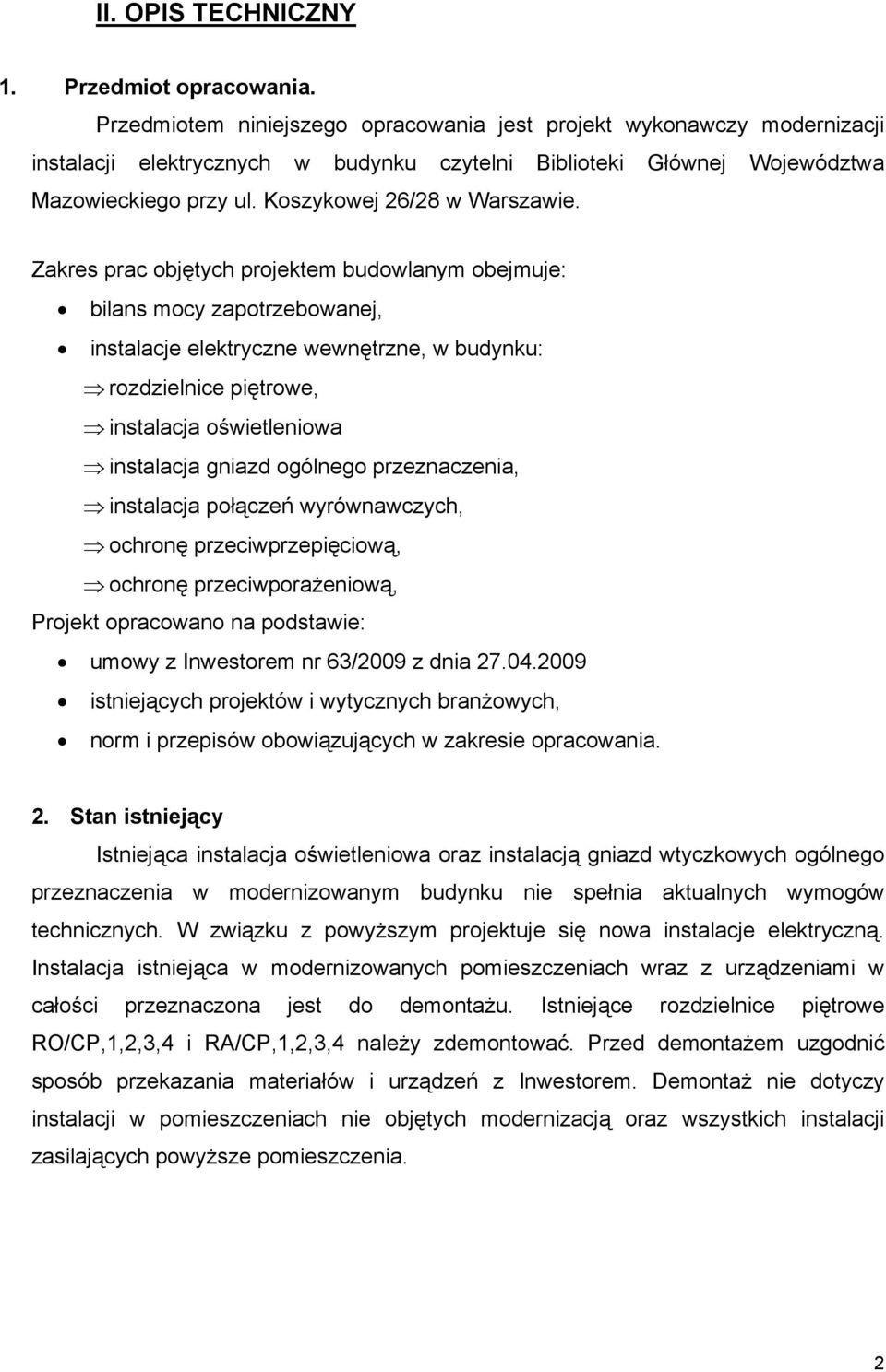

2 II. OPIS TECHNICZNY 1. Przedmiot opracowania. Przedmiotem niniejszego opracowania jest projekt wykonawczy modernizacji instalacji elektrycznych w budynku czytelni Biblioteki Głównej Województwa Mazowieckiego przy ul. Koszykowej 26/28 w Warszawie. Zakres prac objętych projektem budowlanym obejmuje: bilans mocy zapotrzebowanej, instalacje elektryczne wewnętrzne, w budynku: rozdzielnice piętrowe, instalacja oświetleniowa instalacja gniazd ogólnego przeznaczenia, instalacja połączeń wyrównawczych, ochronę przeciwprzepięciową, ochronę przeciwporażeniową, Projekt opracowano na podstawie: umowy z Inwestorem nr 63/2009 z dnia istniejących projektów i wytycznych branżowych, norm i przepisów obowiązujących w zakresie opracowania. 2. Stan istniejący Istniejąca instalacja oświetleniowa oraz instalacją gniazd wtyczkowych ogólnego przeznaczenia w modernizowanym budynku nie spełnia aktualnych wymogów technicznych. W związku z powyższym projektuje się nowa instalacje elektryczną. Instalacja istniejąca w modernizowanych pomieszczeniach wraz z urządzeniami w całości przeznaczona jest do demontażu. Istniejące rozdzielnice piętrowe RO/CP,1,2,3,4 i RA/CP,1,2,3,4 należy zdemontować. Przed demontażem uzgodnić sposób przekazania materiałów i urządzeń z Inwestorem. Demontaż nie dotyczy instalacji w pomieszczeniach nie objętych modernizacją oraz wszystkich instalacji zasilających powyższe pomieszczenia. 2

3 3. Stan projektowany 3.1. Rozdzielnice piętrowe Do zasilania odbiorów w budynku czytelni projektuje się rozdzielnice oddziałowe RO/CP, RO/C1, RO/C2, RO/C3, RO/C4, RO/C5. Dla każdej kondygnacji projektuje się jedna rozdzielnice, zasilającą instalacje oświetleniową oraz gniazd wtyczkowych ogólnego przeznaczenia. Rozdzielnice zabudować w istniejących wnękach w miejscu rozdzielnic istniejących RO/CP,1,2,3,4 i RA/CP,1,2,3,4. Lokalizacje tablic pokazano na planach. Projektuje się rozdzielnice naścienne typu Ekinoxe TX IP 40 (prod. Legrand) o obudowie z materiału izolacyjnego, wykonaną w II klasie ochronności. W rozdzielnicach istnieje rezerwa w aparatach oraz rezerwa na zabudowę dodatkowych aparatów. Schematy ideowe rozdzielnic pokazano na rys. E-1,2,3,4,5. Wmontowane urządzenia należy oznaczyć napisami: wewnątrz na urządzeniach i na zewnątrz na osłonach. Oznaczenia wewnętrzne muszą się zgadzać z planami i schematami instalacji. Przy oznaczeniach zewnętrznych należy podać nazwę urządzenia odbiorczego oraz nazwę odbiorcy lub pomieszczenia. Przewody i kable należy oznaczać na obydwu końcach. Zasilanie rozdzielnic wykonać istniejącymi WLZ tami zasilającymi 5x LGY 25, zgodnie z istniejącym układem zasilania Technologia układania instalacji Całą instalacje projektuje się w wykonaniu natynkowym. Instalacje układać w plastikowych naściennych listwach kablowych typu LN. Wymiary listew kablowych dobrać do przekrojów i ilości przewodów Instalacja oświetlenia podstawowego i awaryjnego Średnie natężenie oświetlenia we wszystkich pomieszczeniach obliczono na podstawie PN-EN Lokalizacje, typy zastosowanych opraw pokazano na planach instalacji oświetleniowej. Do obliczeń przyjęto następujące średnie natężenia oświetlenia: - pomieszczenia czytelni 500lx - toalety, pomieszczenia socjalne, pomieszczenia techniczne 200lx - ciągi komunikacyjne 150lx - schody 150lx W pomieszczeniach czytelni sterowanie oświetleniem ręczne przyciskami oświetleniowymi (monostabilnymi), zlokalizowanymi w okolicy rozdzielnic zasilających. 3

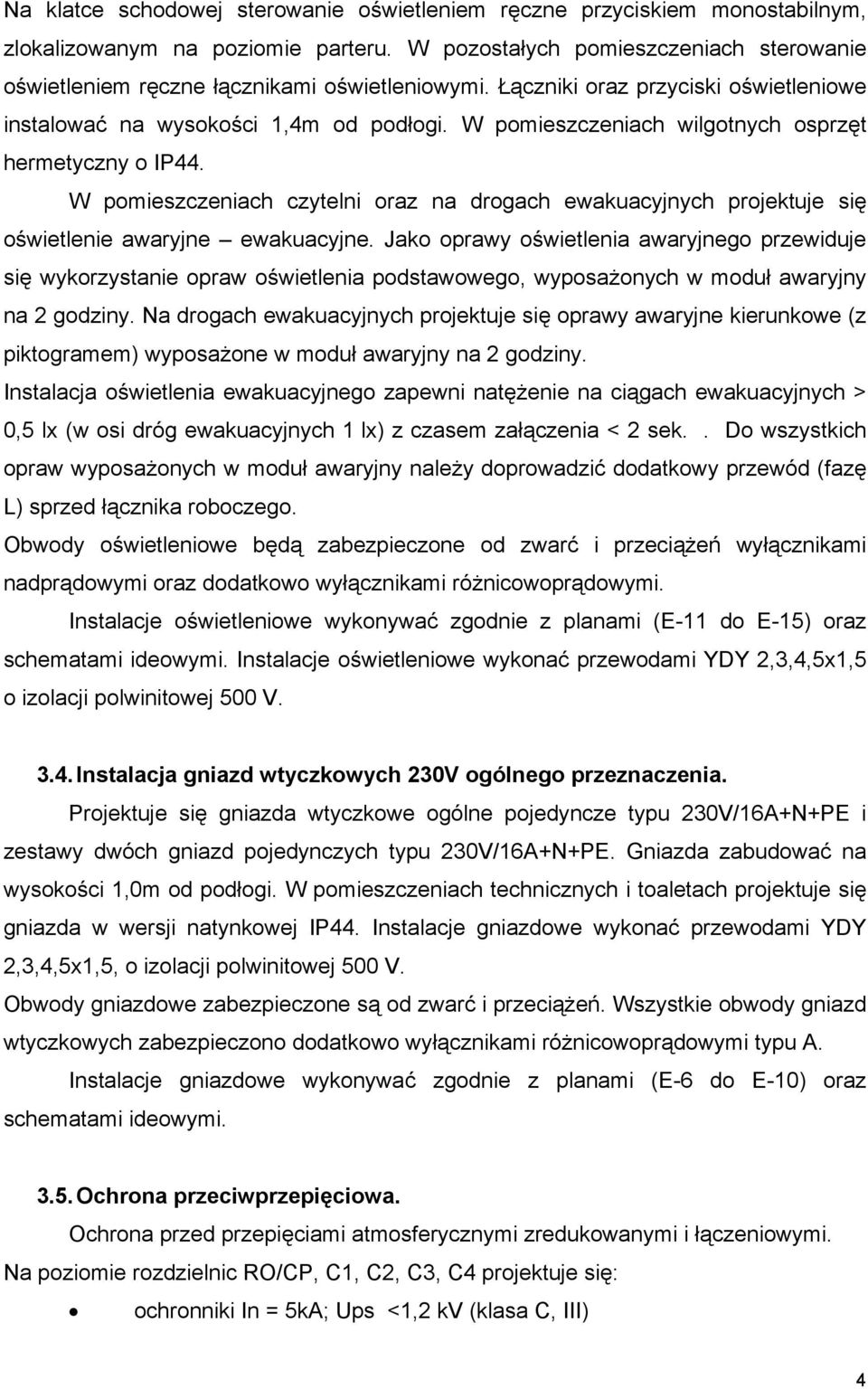

4 Na klatce schodowej sterowanie oświetleniem ręczne przyciskiem monostabilnym, zlokalizowanym na poziomie parteru. W pozostałych pomieszczeniach sterowanie oświetleniem ręczne łącznikami oświetleniowymi. Łączniki oraz przyciski oświetleniowe instalować na wysokości 1,4m od podłogi. W pomieszczeniach wilgotnych osprzęt hermetyczny o IP44. W pomieszczeniach czytelni oraz na drogach ewakuacyjnych projektuje się oświetlenie awaryjne ewakuacyjne. Jako oprawy oświetlenia awaryjnego przewiduje się wykorzystanie opraw oświetlenia podstawowego, wyposażonych w moduł awaryjny na 2 godziny. Na drogach ewakuacyjnych projektuje się oprawy awaryjne kierunkowe (z piktogramem) wyposażone w moduł awaryjny na 2 godziny. Instalacja oświetlenia ewakuacyjnego zapewni natężenie na ciągach ewakuacyjnych > 0,5 lx (w osi dróg ewakuacyjnych 1 lx) z czasem załączenia < 2 sek.. Do wszystkich opraw wyposażonych w moduł awaryjny należy doprowadzić dodatkowy przewód (fazę L) sprzed łącznika roboczego. Obwody oświetleniowe będą zabezpieczone od zwarć i przeciążeń wyłącznikami nadprądowymi oraz dodatkowo wyłącznikami różnicowoprądowymi. Instalacje oświetleniowe wykonywać zgodnie z planami (E-11 do E-15) oraz schematami ideowymi. Instalacje oświetleniowe wykonać przewodami YDY 2,3,4,5x1,5 o izolacji polwinitowej 500 V Instalacja gniazd wtyczkowych 230V ogólnego przeznaczenia. Projektuje się gniazda wtyczkowe ogólne pojedyncze typu 230V/16A+N+PE i zestawy dwóch gniazd pojedynczych typu 230V/16A+N+PE. Gniazda zabudować na wysokości 1,0m od podłogi. W pomieszczeniach technicznych i toaletach projektuje się gniazda w wersji natynkowej IP44. Instalacje gniazdowe wykonać przewodami YDY 2,3,4,5x1,5, o izolacji polwinitowej 500 V. Obwody gniazdowe zabezpieczone są od zwarć i przeciążeń. Wszystkie obwody gniazd wtyczkowych zabezpieczono dodatkowo wyłącznikami różnicowoprądowymi typu A. Instalacje gniazdowe wykonywać zgodnie z planami (E-6 do E-10) oraz schematami ideowymi Ochrona przeciwprzepięciowa. Ochrona przed przepięciami atmosferycznymi zredukowanymi i łączeniowymi. Na poziomie rozdzielnic RO/CP, C1, C2, C3, C4 projektuje się: ochronniki In = 5kA; Ups <1,2 kv (klasa C, III) 4

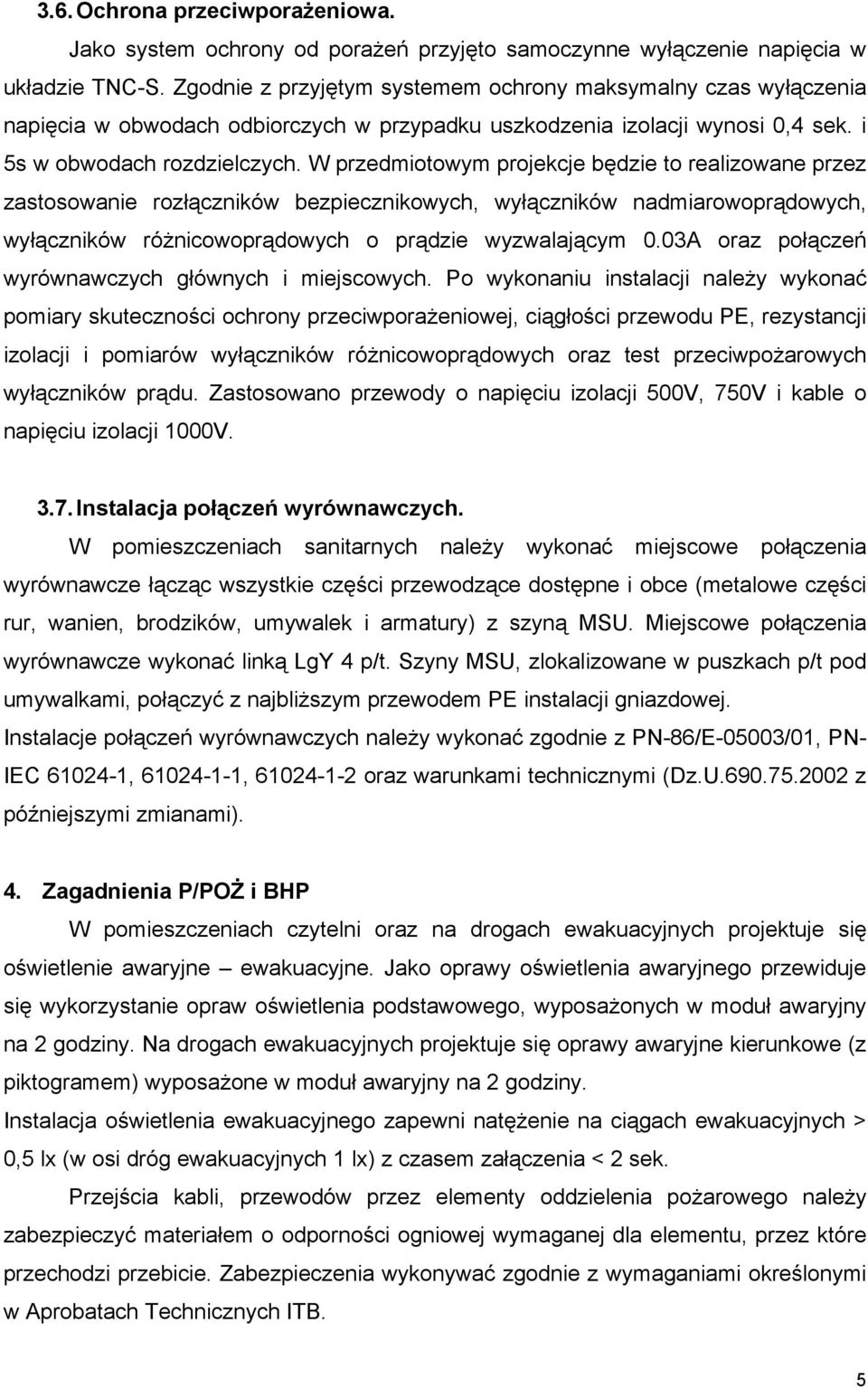

5 3.6. Ochrona przeciwporażeniowa. Jako system ochrony od porażeń przyjęto samoczynne wyłączenie napięcia w układzie TNC-S. Zgodnie z przyjętym systemem ochrony maksymalny czas wyłączenia napięcia w obwodach odbiorczych w przypadku uszkodzenia izolacji wynosi 0,4 sek. i 5s w obwodach rozdzielczych. W przedmiotowym projekcje będzie to realizowane przez zastosowanie rozłączników bezpiecznikowych, wyłączników nadmiarowoprądowych, wyłączników różnicowoprądowych o prądzie wyzwalającym 0.03A oraz połączeń wyrównawczych głównych i miejscowych. Po wykonaniu instalacji należy wykonać pomiary skuteczności ochrony przeciwporażeniowej, ciągłości przewodu PE, rezystancji izolacji i pomiarów wyłączników różnicowoprądowych oraz test przeciwpożarowych wyłączników prądu. Zastosowano przewody o napięciu izolacji 500V, 750V i kable o napięciu izolacji 1000V Instalacja połączeń wyrównawczych. W pomieszczeniach sanitarnych należy wykonać miejscowe połączenia wyrównawcze łącząc wszystkie części przewodzące dostępne i obce (metalowe części rur, wanien, brodzików, umywalek i armatury) z szyną MSU. Miejscowe połączenia wyrównawcze wykonać linką LgY 4 p/t. Szyny MSU, zlokalizowane w puszkach p/t pod umywalkami, połączyć z najbliższym przewodem PE instalacji gniazdowej. Instalacje połączeń wyrównawczych należy wykonać zgodnie z PN-86/E-05003/01, PN- IEC , , oraz warunkami technicznymi (Dz.U z późniejszymi zmianami). 4. Zagadnienia P/POŻ i BHP W pomieszczeniach czytelni oraz na drogach ewakuacyjnych projektuje się oświetlenie awaryjne ewakuacyjne. Jako oprawy oświetlenia awaryjnego przewiduje się wykorzystanie opraw oświetlenia podstawowego, wyposażonych w moduł awaryjny na 2 godziny. Na drogach ewakuacyjnych projektuje się oprawy awaryjne kierunkowe (z piktogramem) wyposażone w moduł awaryjny na 2 godziny. Instalacja oświetlenia ewakuacyjnego zapewni natężenie na ciągach ewakuacyjnych > 0,5 lx (w osi dróg ewakuacyjnych 1 lx) z czasem załączenia < 2 sek. Przejścia kabli, przewodów przez elementy oddzielenia pożarowego należy zabezpieczyć materiałem o odporności ogniowej wymaganej dla elementu, przez które przechodzi przebicie. Zabezpieczenia wykonywać zgodnie z wymaganiami określonymi w Aprobatach Technicznych ITB. 5

6 Wszystkie roboty należy prowadzić zgodnie z obowiązującymi przepisami Prawa Budowlanego pod nadzorem osób uprawnionych z zachowaniem warunków BHP. Należy stosować się do Rozporządzenia Ministra Infrastruktury w sprawie bezpieczeństwa i higieny pracy (Dz.U. Nr 47,poz.401 z dnia 6 lutego 2003r z późniejszymi zmianami). Wszystkie tablice elektryczne wyposażyć w aktualne schematy ideowe oraz nazwy tablic i oznaczyć zgodnie z PN-92/N-01256/1/2, PN-88/E Uwagi końcowe Na podstawie art.29 ust.3 Ustawy z dnia 29 stycznia 2004 r. Prawo zamówień publicznych wskazane w Projekcie znaki towarowe i marki referencyjne należy traktować jako opisanie przedmiotu zamówienia, przy czym wszystkie zastosowane materiały i urządzenia mogą być zastąpione przez ich odpowiedniki z zachowaniem identycznych lub lepszych parametrów fizycznych, technicznych i estetycznych, po uprzedniej akceptacji Inwestora i Projektanta. 6. Obliczenia Bilans mocy zapotrzebowanej, Obliczenia ochrony przetężeniowej, 6
