1 STUDIO ARCHITEKTURY B O R A T Y N PROJEKTY I NADZORY Ul. Wiosenna 3, Nowa Wieś, tel , INWESTOR FUNDACJA EDUKACJI I SZTUKI FILMOWEJ MACIEJA ŚLESICKIEGO I BOGUSŁAWA LINDY LATERNA MAGICA OBIEKT KINO ELEKTRONIK REMONT BUDYNKU ADRES INWESTYCJI DZ. NR EW. 23, OBRĘB WARSZAWA, UL. GEN. ZAJĄCZKA 7 TYTUŁ OPRACOWANIA PROJEKT BUDOWLANY BRANŻA ELEKTRYCZNA PROJEKTANCI mgr inż. RAFAŁ KUREK inż. KAZIMIERZ SZCZEPANIK nr upr. Wa-043/94 nr upr. St-44/82 Marzec 204

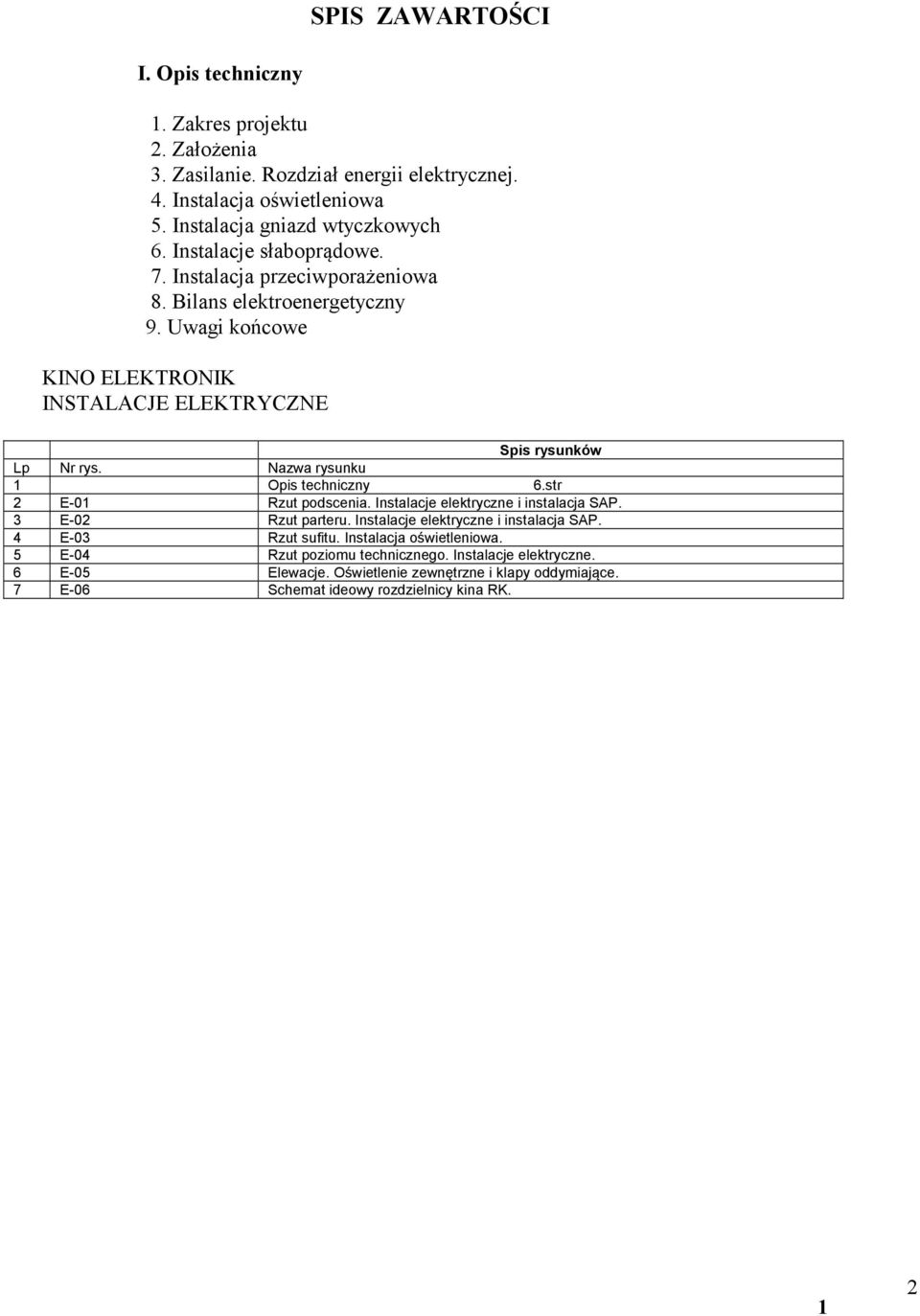

2 SPIS ZAWARTOŚCI I. Opis techniczny. Zakres projektu 2. Założenia 3. Zasilanie. Rozdział energii elektrycznej. 4. Instalacja oświetleniowa 5. Instalacja gniazd wtyczkowych 6. Instalacje słaboprądowe. 7. Instalacja przeciwporażeniowa 8. Bilans elektroenergetyczny 9. Uwagi końcowe KINO ELEKTRONIK INSTALACJE ELEKTRYCZNE Spis rysunków Lp Nr rys. Nazwa rysunku Opis techniczny 6.str 2 E-0 Rzut podscenia. Instalacje elektryczne i instalacja SAP. 3 E-02 Rzut parteru. Instalacje elektryczne i instalacja SAP. 4 E-03 Rzut sufitu. Instalacja oświetleniowa. 5 E-04 Rzut poziomu technicznego. Instalacje elektryczne. 6 E-05 Elewacje. Oświetlenie zewnętrzne i klapy oddymiające. 7 E-06 Schemat ideowy rozdzielnicy kina RK. 2

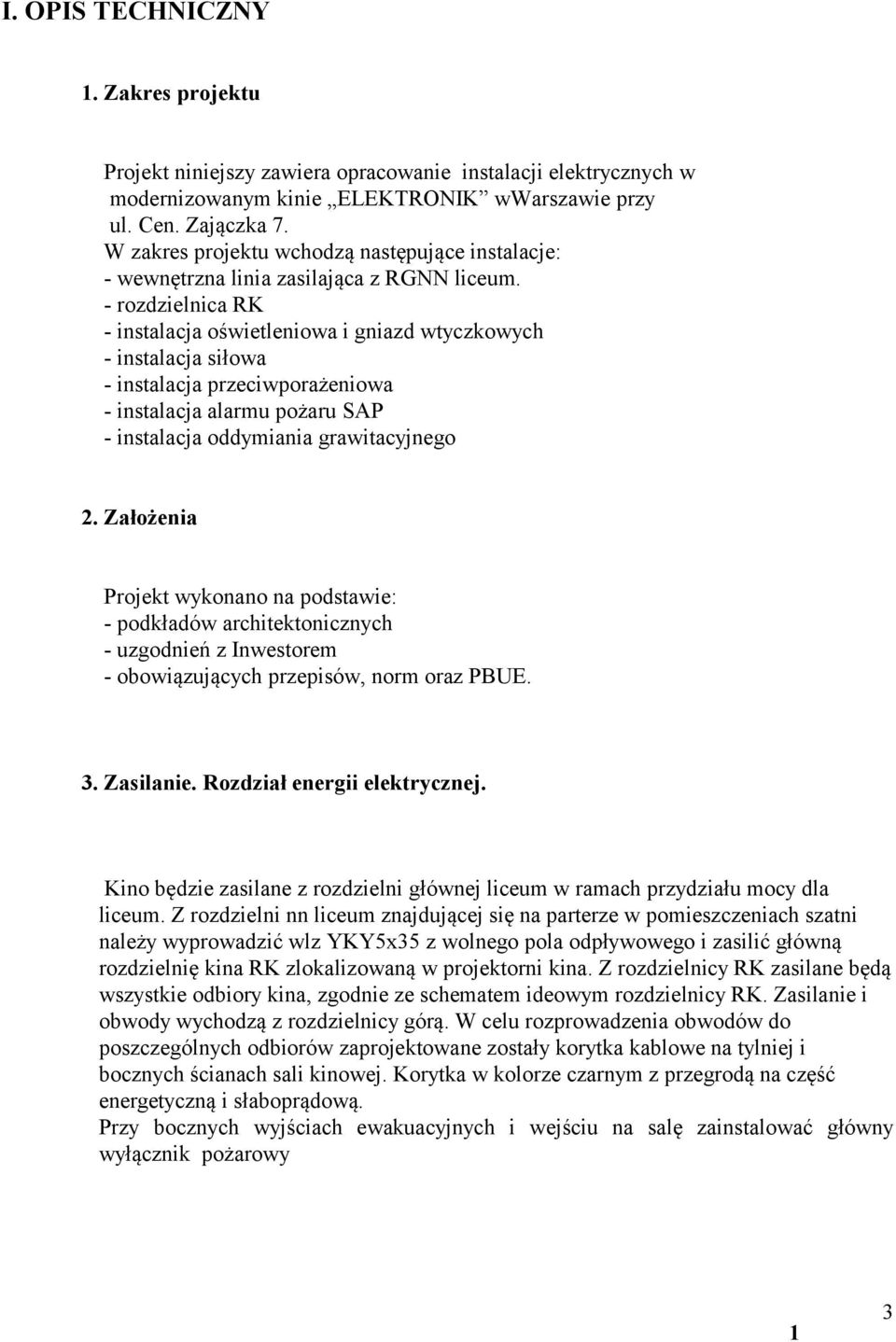

3 I. OPIS TECHNICZNY. Zakres projektu Projekt niniejszy zawiera opracowanie instalacji elektrycznych w modernizowanym kinie ELEKTRONIK wwarszawie przy ul. Cen. Zajączka 7. W zakres projektu wchodzą następujące instalacje: - wewnętrzna linia zasilająca z RGNN liceum. - rozdzielnica RK - instalacja oświetleniowa i gniazd wtyczkowych - instalacja siłowa - instalacja przeciwporażeniowa - instalacja alarmu pożaru SAP - instalacja oddymiania grawitacyjnego 2. Założenia Projekt wykonano na podstawie: - podkładów architektonicznych - uzgodnień z Inwestorem - obowiązujących przepisów, norm oraz PBUE. 3. Zasilanie. Rozdział energii elektrycznej. Kino będzie zasilane z rozdzielni głównej liceum w ramach przydziału mocy dla liceum. Z rozdzielni nn liceum znajdującej się na parterze w pomieszczeniach szatni należy wyprowadzić wlz YKY5x35 z wolnego pola odpływowego i zasilić główną rozdzielnię kina RK zlokalizowaną w projektorni kina. Z rozdzielnicy RK zasilane będą wszystkie odbiory kina, zgodnie ze schematem ideowym rozdzielnicy RK. Zasilanie i obwody wychodzą z rozdzielnicy górą. W celu rozprowadzenia obwodów do poszczególnych odbiorów zaprojektowane zostały korytka kablowe na tylniej i bocznych ścianach sali kinowej. Korytka w kolorze czarnym z przegrodą na część energetyczną i słaboprądową. Przy bocznych wyjściach ewakuacyjnych i wejściu na salę zainstalować główny wyłącznik pożarowy 3

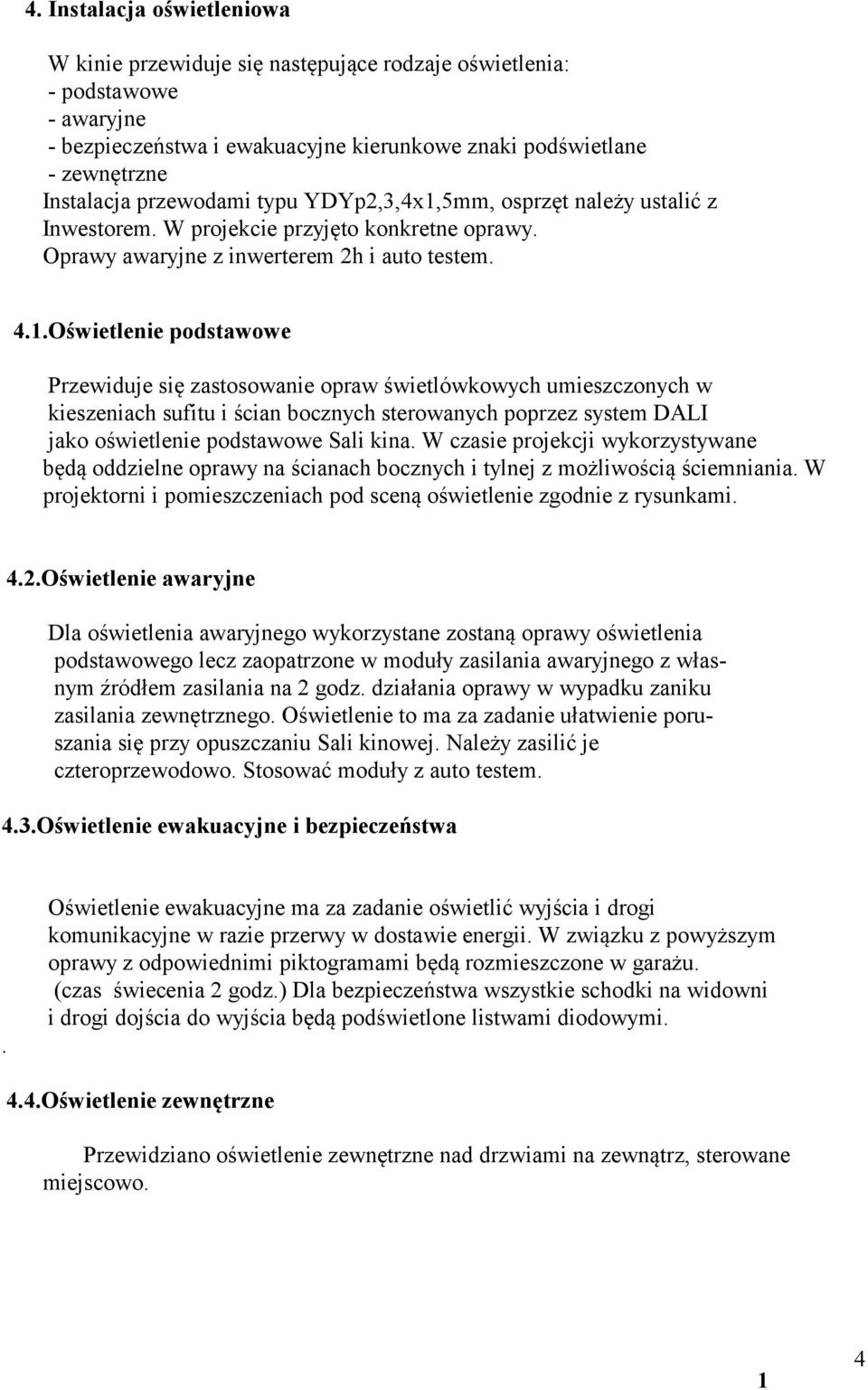

4 4. Instalacja oświetleniowa W kinie przewiduje się następujące rodzaje oświetlenia: - podstawowe - awaryjne - bezpieczeństwa i ewakuacyjne kierunkowe znaki podświetlane - zewnętrzne Instalacja przewodami typu YDYp2,3,4x,5mm, osprzęt należy ustalić z Inwestorem. W projekcie przyjęto konkretne oprawy. Oprawy awaryjne z inwerterem 2h i auto testem. 4..Oświetlenie podstawowe Przewiduje się zastosowanie opraw świetlówkowych umieszczonych w kieszeniach sufitu i ścian bocznych sterowanych poprzez system DALI jako oświetlenie podstawowe Sali kina. W czasie projekcji wykorzystywane będą oddzielne oprawy na ścianach bocznych i tylnej z możliwością ściemniania. W projektorni i pomieszczeniach pod sceną oświetlenie zgodnie z rysunkami. 4.2.Oświetlenie awaryjne Dla oświetlenia awaryjnego wykorzystane zostaną oprawy oświetlenia podstawowego lecz zaopatrzone w moduły zasilania awaryjnego z własnym źródłem zasilania na 2 godz. działania oprawy w wypadku zaniku zasilania zewnętrznego. Oświetlenie to ma za zadanie ułatwienie poruszania się przy opuszczaniu Sali kinowej. Należy zasilić je czteroprzewodowo. Stosować moduły z auto testem. 4.3.Oświetlenie ewakuacyjne i bezpieczeństwa. Oświetlenie ewakuacyjne ma za zadanie oświetlić wyjścia i drogi komunikacyjne w razie przerwy w dostawie energii. W związku z powyższym oprawy z odpowiednimi piktogramami będą rozmieszczone w garażu. (czas świecenia 2 godz.) Dla bezpieczeństwa wszystkie schodki na widowni i drogi dojścia do wyjścia będą podświetlone listwami diodowymi. 4.4.Oświetlenie zewnętrzne Przewidziano oświetlenie zewnętrzne nad drzwiami na zewnątrz, sterowane miejscowo. 4

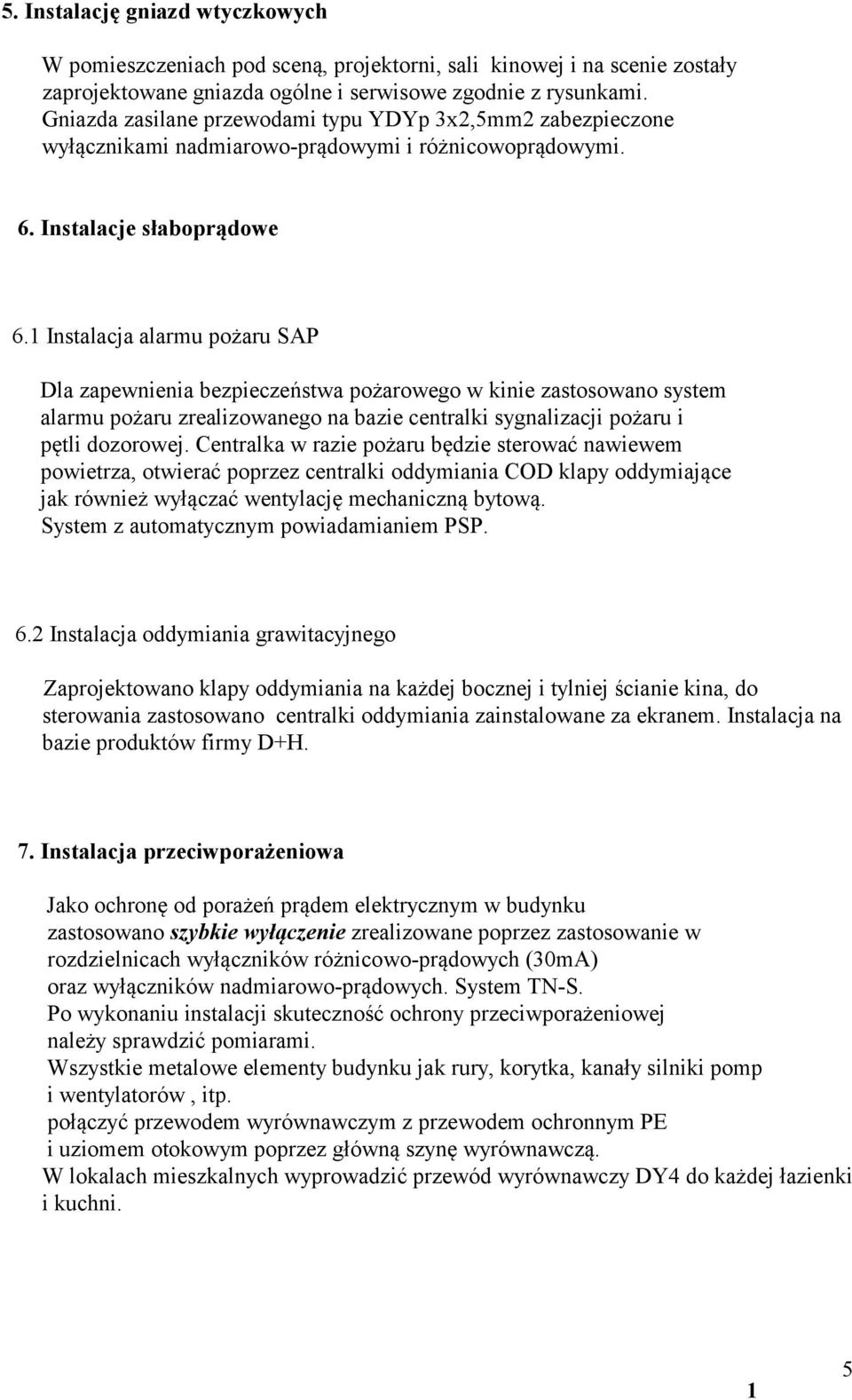

5 5. Instalację gniazd wtyczkowych W pomieszczeniach pod sceną, projektorni, sali kinowej i na scenie zostały zaprojektowane gniazda ogólne i serwisowe zgodnie z rysunkami. Gniazda zasilane przewodami typu YDYp 3x2,5mm2 zabezpieczone wyłącznikami nadmiarowo-prądowymi i różnicowoprądowymi. 6. Instalacje słaboprądowe 6. Instalacja alarmu pożaru SAP Dla zapewnienia bezpieczeństwa pożarowego w kinie zastosowano system alarmu pożaru zrealizowanego na bazie centralki sygnalizacji pożaru i pętli dozorowej. Centralka w razie pożaru będzie sterować nawiewem powietrza, otwierać poprzez centralki oddymiania COD klapy oddymiające jak również wyłączać wentylację mechaniczną bytową. System z automatycznym powiadamianiem PSP. 6.2 Instalacja oddymiania grawitacyjnego Zaprojektowano klapy oddymiania na każdej bocznej i tylniej ścianie kina, do sterowania zastosowano centralki oddymiania zainstalowane za ekranem. Instalacja na bazie produktów firmy D+H. 7. Instalacja przeciwporażeniowa Jako ochronę od porażeń prądem elektrycznym w budynku zastosowano szybkie wyłączenie zrealizowane poprzez zastosowanie w rozdzielnicach wyłączników różnicowo-prądowych (30mA) oraz wyłączników nadmiarowo-prądowych. System TN-S. Po wykonaniu instalacji skuteczność ochrony przeciwporażeniowej należy sprawdzić pomiarami. Wszystkie metalowe elementy budynku jak rury, korytka, kanały silniki pomp i wentylatorów, itp. połączyć przewodem wyrównawczym z przewodem ochronnym PE i uziomem otokowym poprzez główną szynę wyrównawczą. W lokalach mieszkalnych wyprowadzić przewód wyrównawczy DY4 do każdej łazienki i kuchni. 5

6 8. Wskaźniki elektroenergetyczne Moc zainstalowana Pi=82kW, moc szczytowa Ps=4kW. 9. Uwagi końcowe Prace wykonać zgodnie z przepisami PBUE i normami. Powykonawczo sprawdzić pomiarami impedancję izolacji przewodów i skuteczność ochrony przeciwporażeniowej. Opracował: mgr inż. R. Kurek 6
