AUTONOMICZNY SYSTEM MONITOROWANIA POŁOŻENIA I IDENTYFIKACJI POJEDYNCZYCH ŻOŁNIERZY W PODODDZIAŁACH WOJSK WŁASNYCH

Transkrypt

1 AUTONOMICZNY SYSTEM MONITOROWANIA POŁOŻENIA I IDENTYFIKACJI POJEDYNCZYCH ŻOŁNIERZY W PODODDZIAŁACH WOJSK WŁASNYCH Jan M. KELNER, Cezary ZIÓŁKOWSKI Instytut Telekomunikacji Wydziału Elektroniki Wojskowa Akademia Techniczna -98 Warszawa, ul. Gen. Sylwestra Kaliskiego Streszczenie W referacie rzedstawiono koncecję autonomicznego systemu monitorowania ołożenia i identyfikacji ojedynczych żołnierzy w ododdziałach wojsk własnych, który bazuje na technologii SDF (Signal Doler Frequency). Technologia SDF bazuje na analitycznym oisie efektu Dolera. Wykorzystuje ona dystynktywny charakter krzywych dolerowskich wynikający ze wzajemnego usytuowania źródeł sygnałów i odbiornika względem trajektorii ruchu jednego z obiektów. W trakcie rzemieszczania się odbiornika, na odstawie omiaru dolerowskiego rzesunięcia częstotliwości, można określić ołożenie romieniujących źródeł fal radiowych. Technologia SDF umożliwia rzestrzenną lokalizację obiektów romieniujących fale radiowe, czyli wyznaczenie ich trzech wsółrzędnych geograficznych. Metoda charakteryzuje się onadto dużą dokładnością określania ozycji, rostotą układu lokalizującego oraz niezależnością od struktury czasowo-częstotliwościowej sygnałów emitowanych rzez lokalizowane obiekty. Metoda SDF charakteryzuje się dodatkową unikalną funkcjonalnością, a mianowicie umożliwia jednoczesne określanie ozycji wielu źródeł emisji. Obecnie żadna z metod ani żaden z istniejących systemu lokalizacyjnych nie daje takiej możliwości. Równoczesna lokalizacja wielu źródeł emisji z wykorzystaniem metody SDF stanowi odstawę do oracowania autonomicznego systemu monitorowania ołożenia i identyfikacji ojedynczych żołnierzy ododdziałów wojsk własnych. WSTĘP Jednym z elementów danych wejściowych niezbędnym w rocesie rowadzenia walki elektronicznej jest rozoznawanie i lokalizacja ołożenia elementów ugruowania bojowego wojsk własnych. Dane te są nie tylko niezbędne w realizacji rocedur rozoznawania elektronicznego, ale również umożliwiają efektywne wykorzystanie otencjału bojowego jednostek, rowadzenie ewakuacji ludzi i srzętu z ola walki są elementem wsierającym ratownictwo medyczne. Jedna z głównych metod rowadzenia rocedur lokalizacji elementów ugruowania wojsk własnych bazuje na wykorzystaniu systemu GPS (Global Positioning System) [1,]. Jednakże ogólna dostęność tego systemu w warunkach rowadzenia działań bojowych w sosób zasadniczy obniża jego odorność na zakłócenia celowe. Neutralizacja systemu GPS może być realizowana orzez generację sygnałów zakłócających na znanych częstotliwościach jego racy bądź też orzez fizyczne niszczenie elementów tego systemu, jakimi są satelity. Stąd też, wystęuje otrzeba oracowania w ełni autonomicznego sytemu rozoznawania i lokalizacji ołożenia wojsk własnych zarówno na szczeblu ododdziału, oddział jak i związku taktycznego. Możliwości takie stwarza technologia SDF (Signal Doler Frequency) [3,4] bazująca na omiarze zmian częstotliwości sygnału odbieranego rzez rzemieszczający się odbiornik. Przerowadzone raktyczne badania testowe, których wyniki rzedstawiono m.in. w ublikacjach [4-7] okazują raktyczną użyteczność metody SDF w zastosowaniu do lokalizacji źródeł emisji fal radiowych. Jednocześnie uzyskane rezultaty stanowiły odstawę do oracowania koncecji systemu, który zaewni lokalizację i jednoczesne monitorowanie ołożenia wielu źródeł sygnałów związanych z indywidualnymi użytkownikami systemu. Niniejsze oracowanie oświęcone jest roblematyce wykorzystania technologii SDF w systemie rozoznawania i lokalizacji ołożenia elementów ugruowania wojsk własnych. W części ierwszej rzedstawiono istotę technologii SDF z uwzględnieniem zalet i wad w zakresie jej raktycznej imlementacji. W części drugiej zarezentowano strukturę oraz

2 zasady funkcjonowania systemu lokalizacji elementów ugruowania wojsk własnych. Część trzecia oświęcona jest badaniom symulacyjnym i rezentacji otrzymanych wyników. W odsumowaniu rzedstawiono możliwości techniczne oracowanego systemu i zwrócono uwagę na jego zalety. 1. CHARAKTERYSTYKA TECHNOLOGII SDF Technologia SDF bazuje na analitycznym oisie efektu Dolera [8,9]. Wykorzystuje dystynktywny charakter krzywych dolerowskich wynikający ze wzajemnego usytuowania źródeł sygnałów i odbiornika względem trajektorii ruchu jednego z obiektów. W trakcie rzemieszczania się odbiornika, na odstawie omiaru dolerowskiego rzesunięcia częstotliwości, może określić ołożenie romieniujących źródeł fal radiowych. Znając natomiast ołożenie kilku źródeł emisji, możliwe jest określenie bieżącej ozycji odbiornika, co możne stanowić odstawę do w nawigacji statków owietrznych. Ze względu na wykorzystanie efektu Dolera, metodę SDF rzyrównuje się do metody FDoA (Frequency Difference of Arrival), określanej także akronimem DD (Differential Doler), jednakże obydwa rozwiązania różnią się między sobą techniką lokalizacji obiektów [1,11]. Technologia SDF umożliwia rzestrzenną lokalizację obiektów romieniujących fale radiowe, czyli wyznaczenie ich trzech wsółrzędnych geograficznych. Obecnie większość metod lokalizacji (n. CoO, AoA, ToA, TDoA, FDoA, RSS [1-19]) ogranicza się głównie do lokalizacji na łaszczyźnie, czyli wyznaczania jedynie dwóch wsółrzędnych ołożenia źródła sygnału. Metoda SDF charakteryzuje się onadto dużą dokładnością określania ozycji, rostotą układu lokalizującego oraz niezależnością od struktury czasowoczęstotliwościowej sygnałów emitowanych rzez lokalizowane obiekty. Daje to możliwość wszechstronnego i autonomicznego wykorzystania metody w licznych alikacjach raktycznych, o czym świadczy duże zainteresowanie różnych środowisk technicznych. Dotychczas zarezentowano kilka zastosowań technologii SDF, m.in. w obszarze: szeroko rozumianej lokalizacji źródeł emisji, rozoznania i walki elektronicznej, monitoringu widma, ratownictwa morskiego i lądowego, radionawigacji, ze szczególnym uwzględnieniem nawigacji owietrznej oraz systemów odejścia do lądowania. Podstawę dolerowskiej metody lokalizacji SDF stanowi zależność analityczna [7,8] x vt fdx, t f x, t f fdmax, (1) x vt y z gdzie: f D max kf, k c v, v rędkość odbiornika omiarowego, c rędkość światła, f x,t częstotliwość odbieranego f częstotliwość sygnału nadawanego rzez źródło, sygnału,, y z x wsółrzędne ołożenia źródła sygnału w lokalnym układzie, wsółrzędnych. Dokonując rzekształcenia owyższej równania można uzyskać nastęujące zależności oisujące wsółrzędne ołożenia lokalizowanego źródła sygnału, które odowiadają sytuacji rzedstawionej na rysunku 1 [3,4,7]

3 t1bt 1 tbt x v, Bt1 Bt 1 t 3B t3 t4b t4 y y v x xcos, () sin Bt3 Bt 4 vt 1 t B t1 B t z y, B t1 B t gdzie: x, y, z wartości wsółrzędnych lokalizowanego obiektu wyznaczone metodą SDF (estymowane na odstawie omiaru częstotliwości Dolera), t 1, t, t 3, t 4 to wybrane momenty czasu, w których dokonano omiaru wartości dolerowskiego rzesunięcia częstotliwości, Bt 1 H t Ht, t fdt f D max H, wektor x, y, z oraz kąt (w łaszczyźnie OXY) definiują transformację (rzesunięcie i obrót) nowego lokalnego układu wsółrzędnych O X Y Z względem oczątkowego układu odniesienia OXYZ (rys. 1). Powyższe zależności są słuszne rzy założeniach: z const. i z, tj. stanowisko omiarowe rzemieszcza się na stałej wysokości. Rys. 1. Sosób realizacji lokalizacji rzestrzennej metodą SDF

4 Jak wynika z owyższych zależności, rocedurę wyznaczania wsółrzędnych ołożenia źródeł fal radiowych można srowadzić do omiaru wartości chwilowej częstotliwości f x,t sygnału odbieranego rzez rzemieszczające się z określoną rędkością stanowisko omiarowe. Na odstawie rejestrowanych danych dokonywana jest w czasie rzeczywistym lokalizacja romieniujących źródeł sygnału. Metoda SDF charakteryzuje się dodatkową unikalną funkcjonalnością związaną z możliwością jednoczesnego określania ozycji wielu źródeł emisji [-3]. Obecnie żadna z metod ani żaden z istniejących systemów lokalizacyjnych nie daje takiej możliwości. Zastosowanie technologii SDF do równoczesnej lokalizacji wielu źródeł emisji może zostać wykorzystane rzede wszystkim w rocedurach rozoznania i lokalizacji zarówno ołożenia wojsk własnych jak i obcych. Jedną z koncecji systemu lokalizacji, wykorzystującego technologię SDF, rzedstawiono w niniejszym oracowaniu.. STRUKTURA SYSTEMU Strukturę systemu identyfikacji i lokalizacji elementów ugruowania bojowego wojsk własnych, bazującą na technologii SDF, stanowią: zbiór lokalizowanych elementów wyosażonych w indywidualne źródła sygnałów, stanowisko monitoringu (SM) mobilne stanowisko z odbiornikiem omiarowy i nadajnikiem identyfikacji, stanowisko sterowania i analizy (SSA), użytkownicy sytemu lokalizacji elementów ugruowania bojowego. Parametrem zaewniającym identyfikację jest wartość częstotliwości znamionowej generowanej rzez źródła sygnałów oszczególnych elementów ugruowania bojowego. Zmiany dolerowskiego rzesunięcia częstotliwości sygnału odbieranego rzez odbiornik omiarowy zainstalowany na mobilnym stanowisku stanowią odstawę do wyznaczania wsółrzędnych ołożenia oszczególnych elementów ugruowania. Środek transortowy rzemieszcza się w sosób ciągły i jednostajny o ściśle określonej zamkniętej trajektorii ruchu. Stanowisko sterowania i analizy zaewnia z jednej strony sterowanie rocedurą lokalizacji z drugiej zaś realizuje rzetwarzanie danych uzyskanych w odbiorniku omiarowym. Użytkownikami systemu są osoby funkcyjne i organa decyzyjne ododdziałów, oddziałów i związków taktycznych. Strukturę systemu z wyróżnieniem jego oszczególnych elementów składowych rzedstawiono na rysunku. Zastosowanie technologii SDF w oracowanym systemie stwarza możliwość realizacji lokalizacji w dwóch trybach racy: selektywnym i zbiorczym. W trybie selektywnym system dostarcza informacji o lokalizacji ściśle określonego elementu bądź gruy elementów natomiast w trybie zbiorczym otrzymujemy informację o ołożeniu jednocześnie wszystkich elementów ugruowania bojowego w danym momencie czasu. Funkcjonowanie systemu identyfikacji i lokalizacji jest nastęujące. Sygnał zaotrzebowania na lokalizację określonej gruy elementów ugruowania bojowego wysłany rzez użytkownika systemu dociera do SSA. Stąd, struktura sygnałowa związana z lokalizowanymi elementami ugruowania bojowego rzesyłana jest do mobilnego SM. Otrzymany sygnał wymusza generację rzez nadajnik SM krótkich sygnałów identyfikacji. Sygnały te z kolei, inicjują generację rzez źródła związane z lokalizowanymi elementami ugruowania, sygnałów harmonicznych. Sygnały te generowane są w krótkich rzedziałach czasu (Δt=1s s) owtarzanych w skończonej liczbie K cykli. Zarejestrowane rzez rzemieszczający się odbiornik omiarowy wartości chwilowe sygnału transmitowane są do SSA w ostaci lików z dodatkową informacją o bieżącym ołożeniu mobilnego stanowiska.

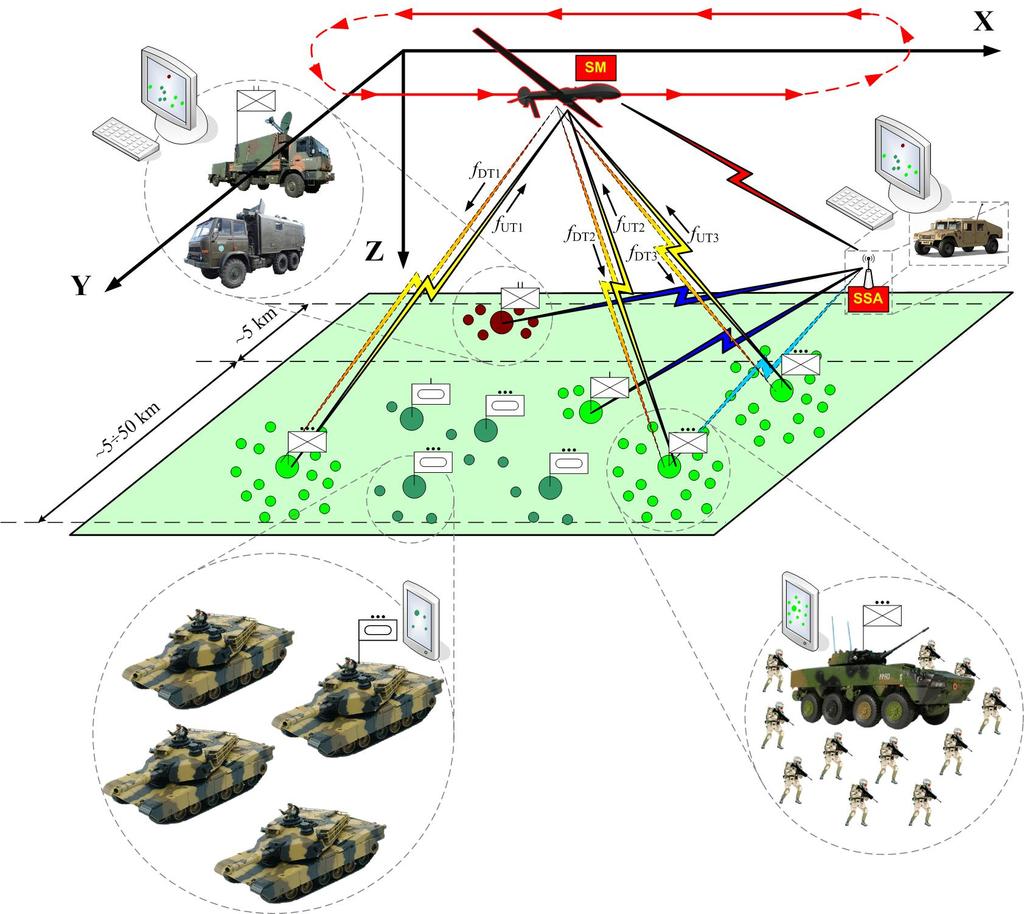

5 Tutaj, na odstawie odebranych danych i zależności () nastęuje wyznaczenie wartości wsółrzędnych oszczególnych źródeł. Uzyskane dane lokalizacyjne rzesyłane są do użytkowników systemu, czyli do odowiednich osób funkcyjnych i organów decyzyjnych. Rys. Struktura systemu identyfikacji i lokalizacji elementów ugruowania bojowego wojsk własnych Mały zakres zmian częstotliwości sygnału odbieranego rzez rzemieszczający się odbiornik daje możliwość utworzenia stosunkowo dużej liczby kanałów do lokalizacji elementów ugruowania bojowego. Na rysunku 3 rzedstawiono uroszczoną strukturę widmową wykorzystywaną w systemie lokalizacji. Prezentowana rzykładowa struktura widma zawiera dwa rozłączne odasma częstotliwości. Pierwsze z nich zawiera kanały lokalizacji oszczególnych elementów i wykorzystane jest do transmisji w górę czyli źródło sygnału mobilny odbiornik omiarowy. W drugim odaśmie realizowana jest transmisja w dół, czyli transmisja sygnałów inicjujących rocedurę lokalizacyjną od mobilnego nadajnika systemu do odbiornika lokalizowanego elementu. Przyjmując, że system racuje na częstotliwości f GHz, stanowisko lokalizacji rzemieszcza się z rędkością v m s, szerokość asma zajmowana rzez system wynosi B UT 1MHz, a odstę ochrony f UT Hz otrzymujemy około 1 kanałów lokalizacji elementów ugruowania bojowego.

6 Rys. 3. Struktura widmowa wykorzystywana w systemie lokalizacji elementów ugruowania wojsk własnych Technologia SDF daje możliwość wyznaczania wsółrzędnych ołożenia źródeł sygnałów na odstawie omiaru dolerowskiego rzesunięcia częstotliwości realizowanego w krótkich rzedziałach czasu. Stwarza to możliwość wykorzystania emisji FH (Frequency Hoing) do zabezieczenia systemu lokalizacji rzed wykryciem i rozoznaniem. Wykorzystanie rzez oszczególne elementy indywidualnych kluczy skoków częstotliwości daje możliwość zabezieczenia rzed wykryciem ołożenia elementu ugruowania bojowego i jednocześnie rzed skutkami oddziaływania zakłóceń celowych. Na rysunku 4 zobrazowano rzykładowy rzebieg zmian ołożenia widm sygnałów odbieranych w oszczególnych kanałach. Zmiany te są skutkiem wystęowania efektu Dolera, który jest wynikiem rzemieszczania SM. W rzedstawionej wizualizacji założono, że czasy aktywnej ( t ) i biernej ( T ) racy lokalizowanych źródeł są jednakowe. Rys. 4. Czasowy rzebieg widm odbieranych rzez SM sygnałów w oszczególnych kanałach

7 Sygnały generowane są w krótkich sekwencjach czasowych t w celu utrudnienia ich wykrycia i lokalizacji. Jak okazują rzedstawione na rysunku 5 rzykładowe wyniki, wystęuje istotne zróżnicowanie rzebiegu krzywych dolerowskich ochodzących od oszczególnych obiektów. Daje to możliwość raktycznego wykorzystania rzedstawionej owyżej rocedury do wyznaczenia ich ołożenia. Rys. 5. Sektrogram zmian częstotliwości odbieranych rzez SM sygnałów w oszczególnych kanałach 3. WYNIKI BADAŃ SYMULACYJNYCH W celu zobrazowania możliwości raktycznego wykorzystania technologii SDF w autonomicznym systemie do jednoczesnej identyfikacji i lokalizacji ojedynczych żołnierzy i srzętu (ojazdów) wojsk własnych rzerowadzono badania symulacyjne. W scenariuszu omiarowym rzyjęto założenie, że SM orusza się na ułaie h z i 1 m ze stałą rędkością v km h wzdłuż osi OX rzyjętego układu wsółrzędnych. SM wyznaczać będzie wsółrzędne ołożenia N 6 obiektów. Parametry rzestrzenne i częstotliwościowe źródeł sygnałów, niezbędne do rzerowadzenia obliczeń numerycznych, zawarto w tabeli 1. Tabela 1. Wsółrzędne ołożenia oraz częstotliwości racy lokalizowanych obiektów i ( x i, y i, z i ) [km] f UTi [khz] f DTi [khz] 1 (, ; 3,1 ; 1, ) (,1 ; 3,5 ; 1, ) (, ; 3,3 ; 1, ) (,3 ; 3, ; 1, ) (,4 ; 3,4 ; 1, ) (,5 ; 3, ; 1, )

8 W badaniach symulacyjnych rzyjęto onadto nastęujące wartości arametrów: szerokość kanałów dla transmisji w górę: B 4 Hz, odstę ochronny omiędzy kanałami dla transmisji w górę: UT khz odstę ochronny omiędzy kanałami dla transmisji w dół: f DT 5, khz, częstotliwość racy odbiornik SM: f SM khz, szerokość asma odbiornika SM: B UT 4 khz, częstotliwość róbkowania odbieranego sygnału: f 5 khz, odstawowa częstotliwość analizy: f,1 Hz, czas generowania sygnału identyfikującego lokalizowany obiekt, na odstawie którego wyznaczana jest jedna wartość dolerowskiego rzesunięcia częstotliwości: t 1s, odstę czasu omiędzy oszczególnymi omiarami częstotliwości Dolera, w którym lokalizowane obiekty nie nadają identyfikujących ich sygnałów: T 3 s. Na rysunku 6 rzedstawiono momenty czasu i odowiadające im wartości dolerowskiego rzesunięcia częstotliwości, na odstawie których dokonano oceny wsółrzędnych ołożenia lokalizowanych źródeł. Na rysunku nie widać zróżnicowania wartości ochodzących od różnych źródeł ze względu na rzyjęte skale czasu i częstotliwości. s s Rys. 6. Usytuowanie mierzonych wartości częstotliwości na krzywej Dolera dla analizowanego scenariusza omiarowego Rysunek 7 ilustruje wływ liczby K omiarów na dokładność lokalizacji obiektów. Wokół rzeczywistego ich ołożenia, zaznaczonego kolorem niebieskim, rzedstawiono błąd lokalizacji w ostaci okręgu o romieniu oisanego zależnością x x y r. (3) y

9 Rys. 7. Wływ liczby K omiarów na dokładność lokalizacji obiektów Jak widać wraz ze wzrostem uwzględnianej w rocedurze SDF liczby K wartości częstotliwości Dolera, w istotnym stoniu maleje błąd wyznaczania ozycji lokalizowanych źródeł. Dla analizowanego scenariusza badań symulacyjnych istnieje możliwość wyznaczania ozycji lokalizowanych źródeł z dokładnością do ojedynczych metrów. 4. PODSUMOWANIE Zastosowanie metody SDF w autonomicznym systemie jednoczesnej identyfikacji i lokalizacji żołnierzy i obiektów wojsk własnych zwiększa efektywność rowadzenia działań bojowych orzez możliwość dynamicznego zarządzania dysonowanymi siłami i środkami. W artykule okazano możliwość zastosowania źródeł sygnałów harmonicznych o skokowo zmieniających się częstotliwościach do lokalizacji i identyfikacji obiektów, które nimi dysonują. Zarezentowane wyniki badań symulacyjnych okazują dużą efektywność systemu rzy zaewnieniu jednoczesnej estymacji aktualnych ozycji wielu obiektów bazując na omiarze częstotliwości Dolera. Należy odkreślić, że już na odstawie kilkunastu jednosekundowych sekwencji sygnałów identyfikujących możliwe jest uzyskanie dokładności rzędu ojedynczych metrów. Wynik ten okazuje, że oracowane autonomiczny system jednoczesnego monitoringu i identyfikacji obiektów zaewnia ozycjonowanie z dokładnością orównywalną z komercyjnymi systemami satelitarnymi. Jednakże wykorzystanie zagranicznych GNSS w trakcie rowadzenia działań bojowych nie gwarantuje

10 ich niezawodnego funkcjonowania. Zastosowanie technologii SDF wymaga niewielkich zasobów widmowych oraz ozwala na wykorzystanie technik emisji (n. FH) zaewniających skrytą transmisje sygnałów lokalizacji. LITERATURA [1] E. D. Kalan, C. Hegarty (eds.), Understanding GPS: Princiles and Alications, nd edition, Artech House, Norwood, MA, USA, 5. [] M. S. Grewal, L. R. Weill, A. P. Andrews, Global Positioning Systems, Inertial Navigation, and Integration, nd edition, John Wiley & Sons, Hoboken, NJ, USA, 7. [3] C. Ziółkowski, J. Rafa, J. M. Kelner, Sosób namiaru i lokalizacji źródeł rzestrzennych fal radiowych z wykorzystaniem efektu Dolera, zgłoszenie atentowe nr P z dn , Biuletyn Urzędu Patentowego, vol. XXXVI, nr 1(899), str. 4, 8. [4] J. M. Kelner, Analiza dolerowskiej metody lokalizacji źródeł emisji fal radiowych, rozrawa doktorska, Wojskowa Akademia Techniczna, Warszawa, 1. [5] J. M. Kelner, C. Ziółkowski, L. Kachel, The emirical verification of the location method based on the Doler effect, 17th International Conference on Microwaves, Radar and Wireless Communications MIKON-8, , Wrocław, Poland, conference roceedings, vol. 3, , 8. [6] C. Ziółkowski, J. M. Kelner, L. Kachel, Ocena dokładności dolerowskiej metody lokalizacji źródeł emisji radiowych, Biuletyn WAT, vol. LVIII, nr 3(655), str , 9. [7] P. Gajewski, C. Ziółkowski, J. M. Kelner, Przestrzenna dolerowska metoda lokalizacji źródeł sygnałów radiowych, Biuletyn WAT, vol. LX, nr 4(664), str. 187-, 11. [8] J. Rafa, C. Ziółkowski, Influence of transmitter motion on received signal arameter Analysis of the Doler effect, Wave Motion, vol. 45, no. 3, , January 8. [9] C. Ziółkowski, J. Rafa, J. M. Kelner, Lokalizacja źródeł fal radiowych na odstawie sygnałów odbieranych rzez ruchomy odbiornik omiarowy, Biuletyn WAT, vol. LV, nr s., str. 67-8, 6. [1] A. Amar, A. J. Weiss, Localization of narrowband radio emitters based on Doler frequency shifts, IEEE Transactions on Signal Processing, vol. 56, no. 11, , November 8. [11] H. Yu, G. Huang, J. Gao, B. Liu, An Efficient Constrained Weighted Least Squares Algorithm for Moving Source Location Using TDOA and FDOA Measurements, IEEE Transactions on Wireless Communications, vol. 11, no. 1, , January 1. [1] Y. Zhao, Standardization of mobile hone ositioning for 3G systems, IEEE Communications Magazine, vol. 4, no. 7, , July. [13] M. Vossiek, L. Wiebking, P. Gulden, J. Wieghardt, C. Hoffmann, P. Heide, Wireless local ositioning, IEEE Microwave Magazine, vol. 4, no. 4, , 3. [14] I. J. Guta, Stray signal source location in far-field antenna/rcs ranges, IEEE Antennas and Proagation Magazine, vol. 46, issue 3,. -9, 4.
