1 Nazwa opracowania: OBLICZENIA IZOLACYJNOŚCI AKUSTYCZNEJ PRZEGRÓD BUDOWLANYCH Inwestor: Wojskowa Agencja Mieszkaniowa Oddział Regionalny w Gdyni ul. M. Skłodowskiej Curie Gdynia Inwestycja: Wielorodzinny budynek mieszkalny wraz z infrastrukturą na 18 mieszkań. Gdynia ul. Górnicza, dz. nr 1/33, 1/34, 1/36 obr. OS10 Etap: Projekt budowlany, branża akustyczna Projektant budynku: mgr inż. arch. Izabela Gierada-Lipka Autor opracowania: dr Krzysztof Leo Opracowanie: Gdynia, listopad 2014

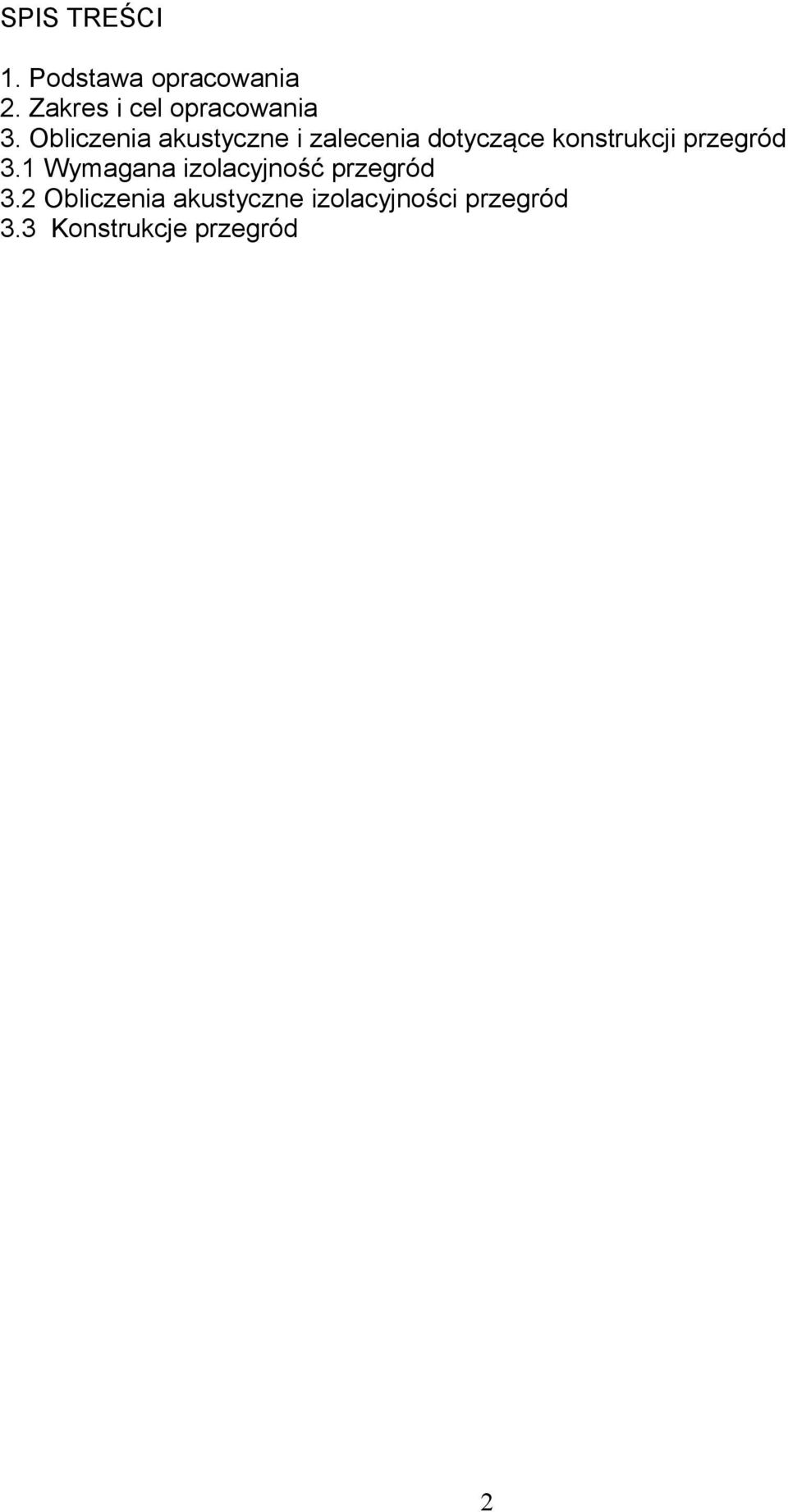

2 SPIS TREŚCI 1. Podstawa opracowania 2. Zakres i cel opracowania 3. Obliczenia akustyczne i zalecenia dotyczące konstrukcji przegród 3.1 Wymagana izolacyjność przegród 3.2 Obliczenia akustyczne izolacyjności przegród 3.3 Konstrukcje przegród 2

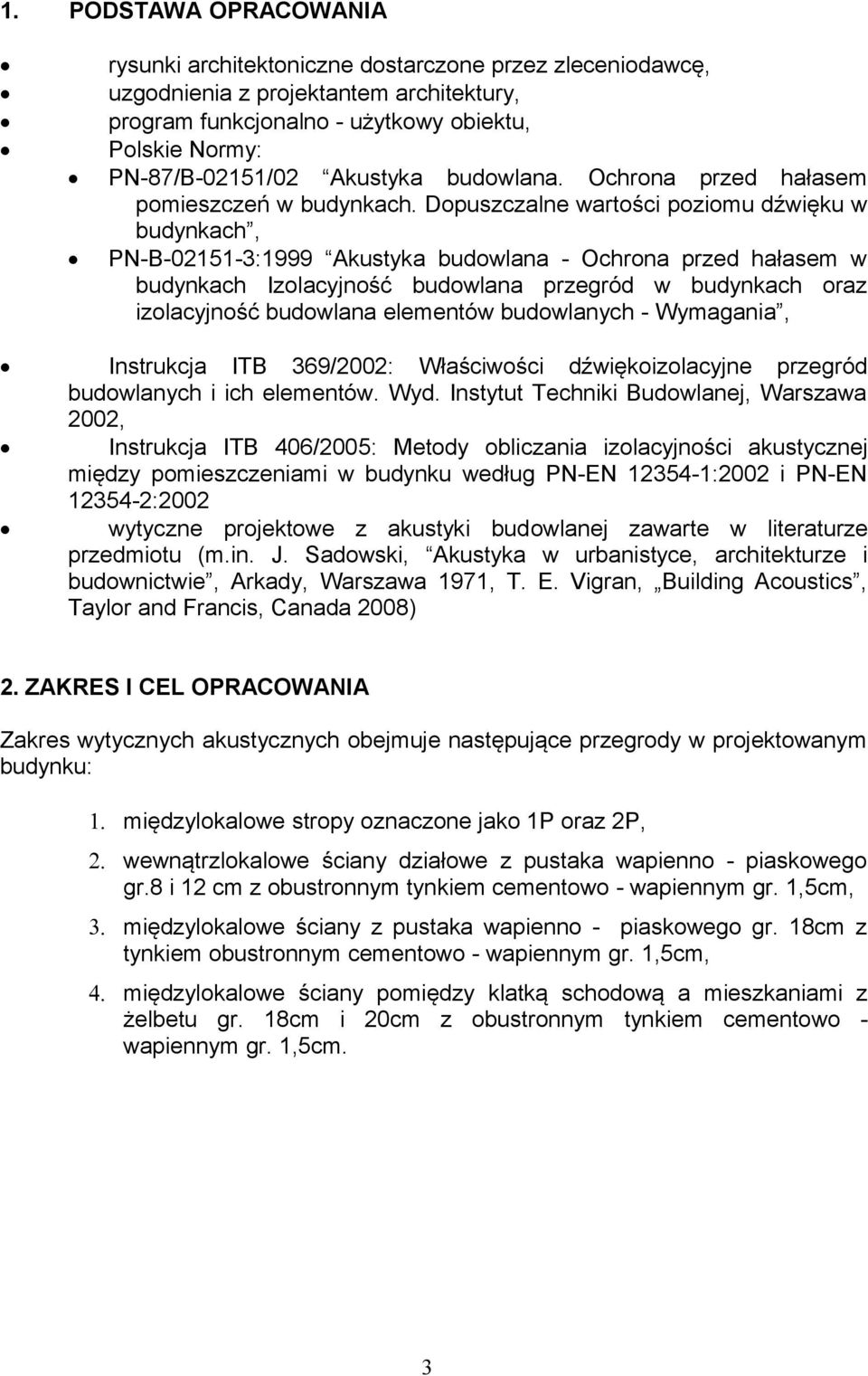

3 1. PODSTAWA OPRACOWANIA rysunki architektoniczne dostarczone przez zleceniodawcę, uzgodnienia z projektantem architektury, program funkcjonalno - użytkowy obiektu, Polskie Normy: PN-87/B-02151/02 Akustyka budowlana. Ochrona przed hałasem pomieszczeń w budynkach. Dopuszczalne wartości poziomu dźwięku w budynkach, PN-B :1999 Akustyka budowlana - Ochrona przed hałasem w budynkach Izolacyjność budowlana przegród w budynkach oraz izolacyjność budowlana elementów budowlanych - Wymagania, Instrukcja ITB 369/2002: Właściwości dźwiękoizolacyjne przegród budowlanych i ich elementów. Wyd. Instytut Techniki Budowlanej, Warszawa 2002, Instrukcja ITB 406/2005: Metody obliczania izolacyjności akustycznej między pomieszczeniami w budynku według PN-EN :2002 i PN-EN :2002 wytyczne projektowe z akustyki budowlanej zawarte w literaturze przedmiotu (m.in. J. Sadowski, Akustyka w urbanistyce, architekturze i budownictwie, Arkady, Warszawa 1971, T. E. Vigran, Building Acoustics, Taylor and Francis, Canada 2008) 2. ZAKRES I CEL OPRACOWANIA Zakres wytycznych akustycznych obejmuje następujące przegrody w projektowanym budynku: 1. międzylokalowe stropy oznaczone jako 1P oraz 2P, 2. wewnątrzlokalowe ściany działowe z pustaka wapienno - piaskowego gr.8 i 12 cm z obustronnym tynkiem cementowo - wapiennym gr. 1,5cm, 3. międzylokalowe ściany z pustaka wapienno - piaskowego gr. 18cm z tynkiem obustronnym cementowo - wapiennym gr. 1,5cm, 4. międzylokalowe ściany pomiędzy klatką schodową a mieszkaniami z żelbetu gr. 18cm i 20cm z obustronnym tynkiem cementowo - wapiennym gr. 1,5cm. 3

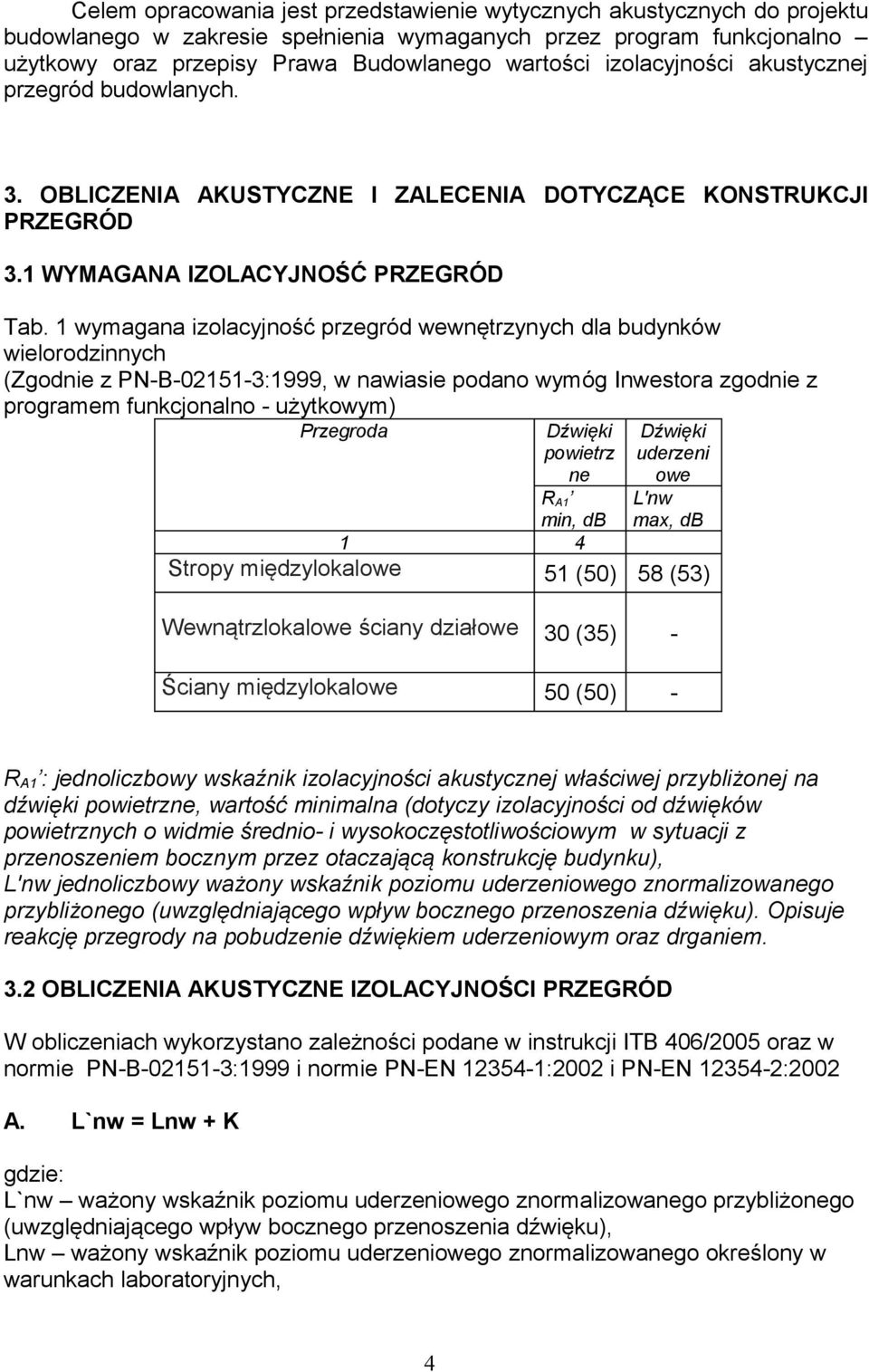

4 Celem opracowania jest przedstawienie wytycznych akustycznych do projektu budowlanego w zakresie spełnienia wymaganych przez program funkcjonalno użytkowy oraz przepisy Prawa Budowlanego wartości izolacyjności akustycznej przegród budowlanych. 3. OBLICZENIA AKUSTYCZNE I ZALECENIA DOTYCZĄCE KONSTRUKCJI PRZEGRÓD 3.1 WYMAGANA IZOLACYJNOŚĆ PRZEGRÓD Tab. 1 wymagana izolacyjność przegród wewnętrzynych dla budynków wielorodzinnych (Zgodnie z PN-B :1999, w nawiasie podano wymóg Inwestora zgodnie z programem funkcjonalno - użytkowym) Przegroda Dźwięki powietrz ne R A1 Dźwięki uderzeni owe L'nw max, db min, db 1 4 Stropy międzylokalowe 51 (50) 58 (53) Wewnątrzlokalowe ściany działowe 30 (35) - Ściany międzylokalowe 50 (50) - R A1 : jednoliczbowy wskaźnik izolacyjności akustycznej właściwej przybliżonej na dźwięki powietrzne, wartość minimalna (dotyczy izolacyjności od dźwięków powietrznych o widmie średnio- i wysokoczęstotliwościowym w sytuacji z przenoszeniem bocznym przez otaczającą konstrukcję budynku), L'nw jednoliczbowy ważony wskaźnik poziomu uderzeniowego znormalizowanego przybliżonego (uwzględniającego wpływ bocznego przenoszenia dźwięku). Opisuje reakcję przegrody na pobudzenie dźwiękiem uderzeniowym oraz drganiem. 3.2 OBLICZENIA AKUSTYCZNE IZOLACYJNOŚCI PRZEGRÓD W obliczeniach wykorzystano zależności podane w instrukcji ITB 406/2005 oraz w normie PN-B :1999 i normie PN-EN :2002 i PN-EN :2002 A. L`nw = Lnw + K gdzie: L`nw ważony wskaźnik poziomu uderzeniowego znormalizowanego przybliżonego (uwzględniającego wpływ bocznego przenoszenia dźwięku), Lnw ważony wskaźnik poziomu uderzeniowego znormalizowanego określony w warunkach laboratoryjnych, 4

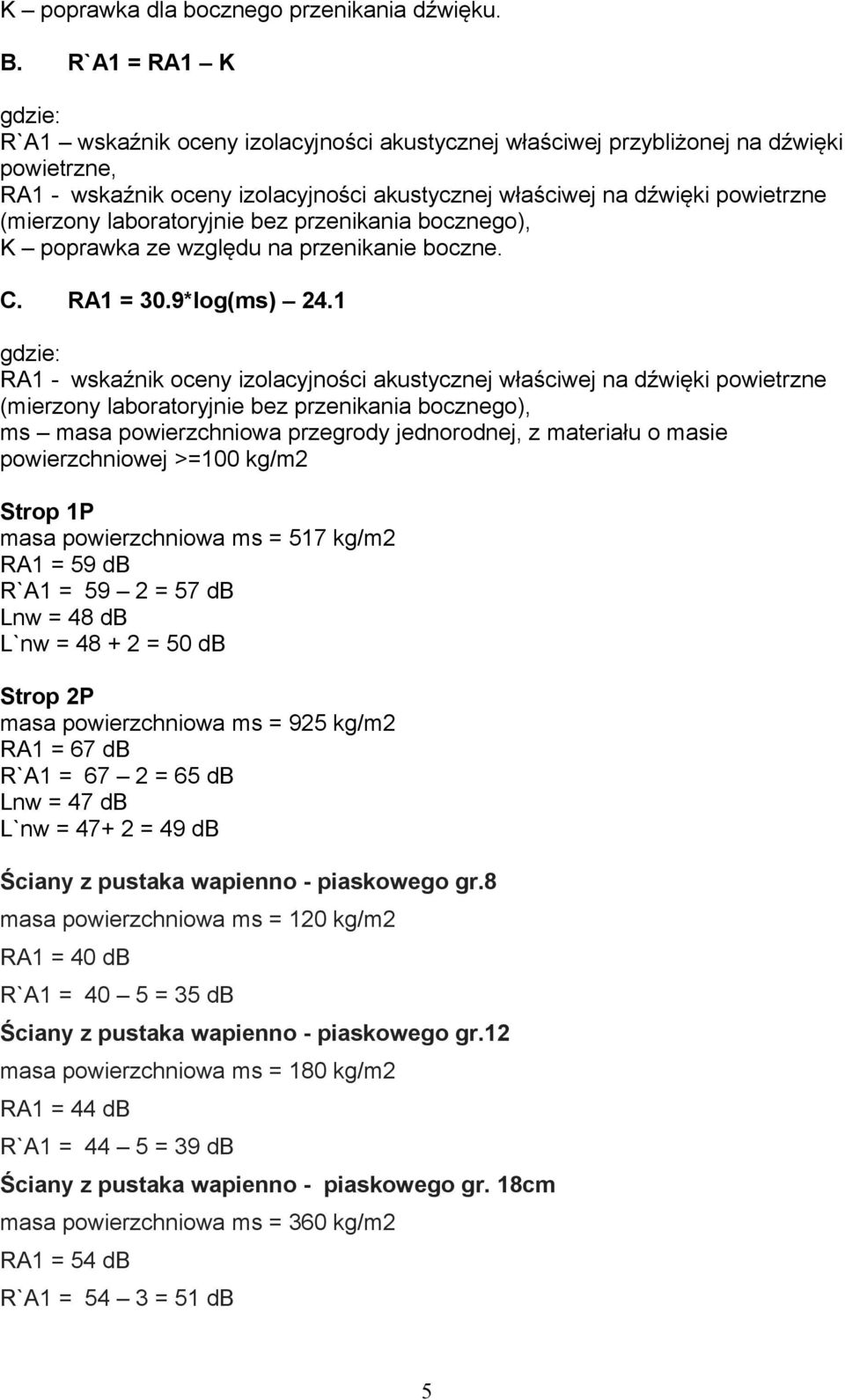

5 K poprawka dla bocznego przenikania dźwięku. B. R`A1 = RA1 K gdzie: R`A1 wskaźnik oceny izolacyjności akustycznej właściwej przybliżonej na dźwięki powietrzne, RA1 - wskaźnik oceny izolacyjności akustycznej właściwej na dźwięki powietrzne (mierzony laboratoryjnie bez przenikania bocznego), K poprawka ze względu na przenikanie boczne. C. RA1 = 30.9*log(ms) 24.1 gdzie: RA1 - wskaźnik oceny izolacyjności akustycznej właściwej na dźwięki powietrzne (mierzony laboratoryjnie bez przenikania bocznego), ms masa powierzchniowa przegrody jednorodnej, z materiału o masie powierzchniowej >=100 kg/m2 Strop 1P masa powierzchniowa ms = 517 kg/m2 RA1 = 59 db R`A1 = 59 2 = 57 db Lnw = 48 db L`nw = = 50 db Strop 2P masa powierzchniowa ms = 925 kg/m2 RA1 = 67 db R`A1 = 67 2 = 65 db Lnw = 47 db L`nw = = 49 db Ściany z pustaka wapienno - piaskowego gr.8 masa powierzchniowa ms = 120 kg/m2 RA1 = 40 db R`A1 = 40 5 = 35 db Ściany z pustaka wapienno - piaskowego gr.12 masa powierzchniowa ms = 180 kg/m2 RA1 = 44 db R`A1 = 44 5 = 39 db Ściany z pustaka wapienno - piaskowego gr. 18cm masa powierzchniowa ms = 360 kg/m2 RA1 = 54 db R`A1 = 54 3 = 51 db 5

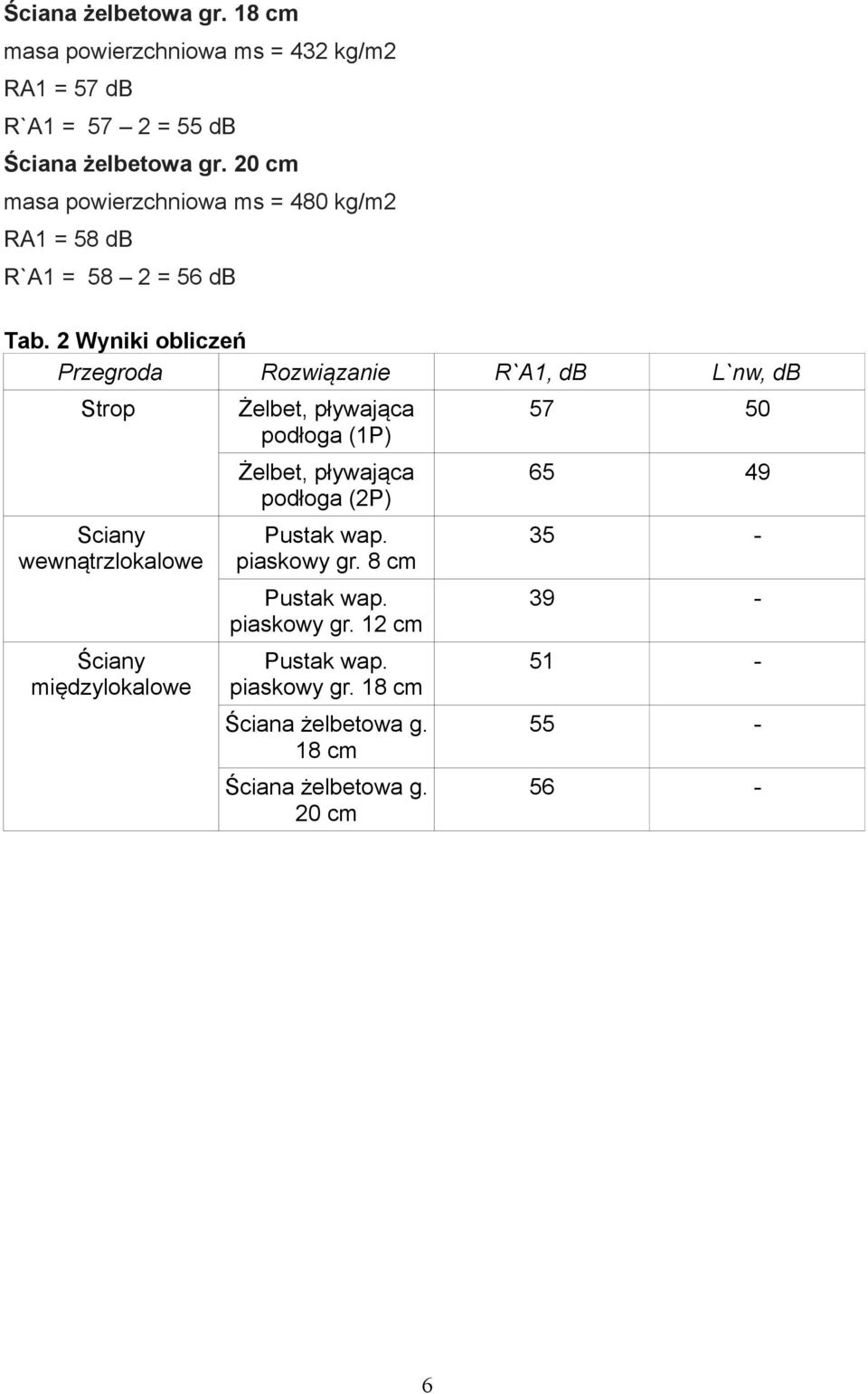

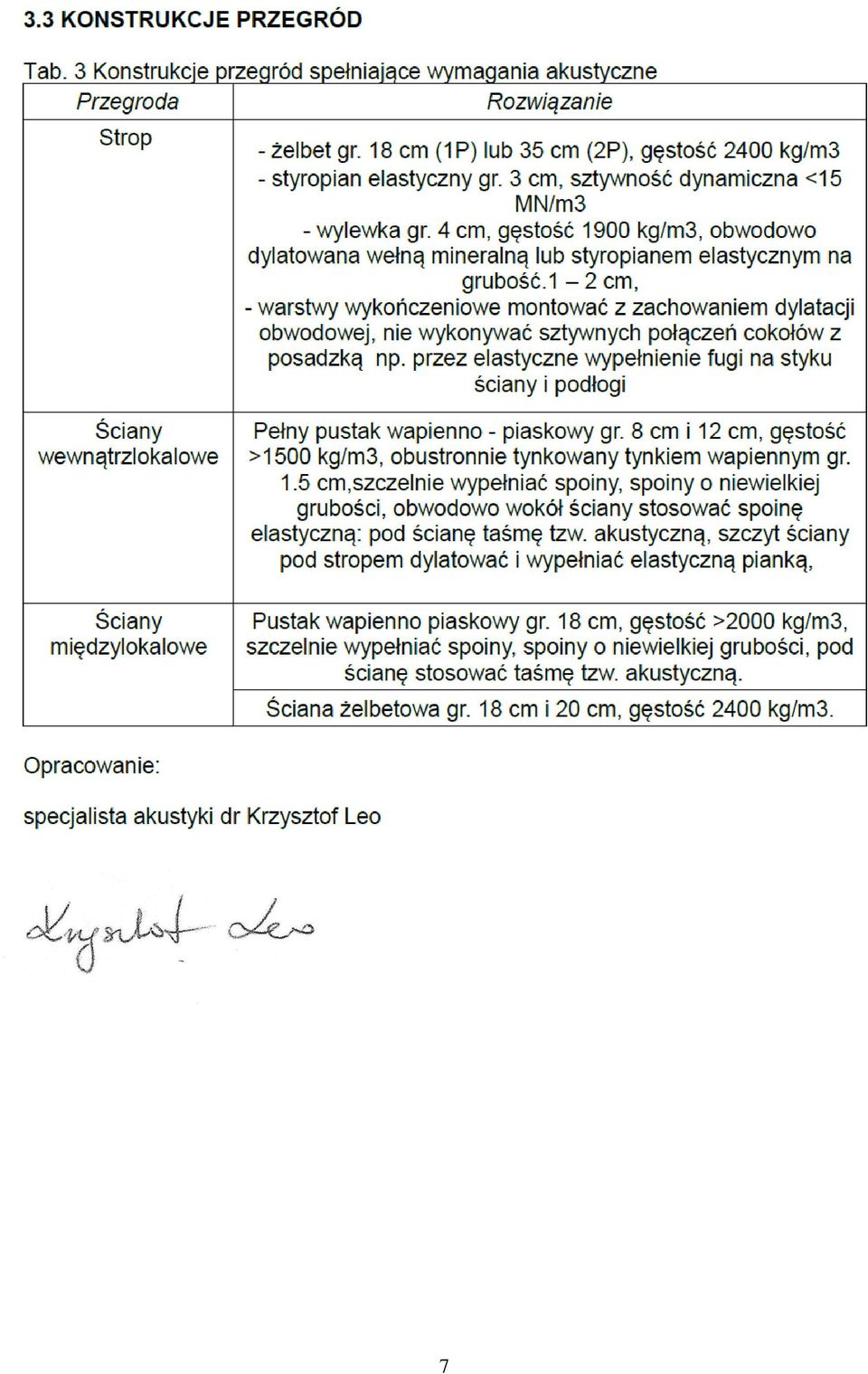

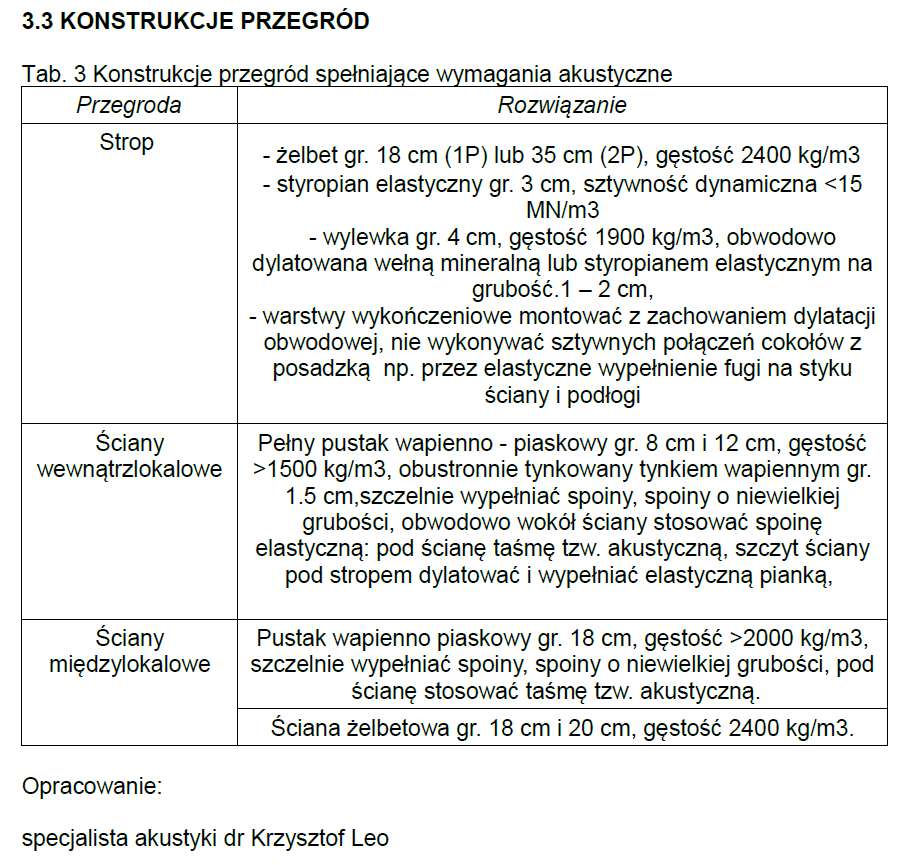

6 Ściana żelbetowa gr. 18 cm masa powierzchniowa ms = 432 kg/m2 RA1 = 57 db R`A1 = 57 2 = 55 db Ściana żelbetowa gr. 20 cm masa powierzchniowa ms = 480 kg/m2 RA1 = 58 db R`A1 = 58 2 = 56 db Tab. 2 Wyniki obliczeń Przegroda Rozwiązanie R`A1, db L`nw, db Strop Sciany wewnątrzlokalowe Ściany międzylokalowe Żelbet, pływająca podłoga (1P) Żelbet, pływająca podłoga (2P) Pustak wap. piaskowy gr. 8 cm Pustak wap. piaskowy gr. 12 cm Pustak wap. piaskowy gr. 18 cm Ściana żelbetowa g. 18 cm Ściana żelbetowa g. 20 cm
