2 Biuro Projektów Budownictwa Komunalnego we Wrocławiu Sp. z o.o Wrocław, ul. Opolska lok. 1 Znak rej.: Inwestor: W28-8/2013 Wojewódzki Zarząd Melioracji i Urządzeń Wodnych w Białymstoku, ul. Handlowa 6, Białystok Nazwa inwestycji: Remont pompowni nr 2 i 3 obiektu Kupiski Jednaczewo, gmina Łomża Obiekt: POMPOWNIA NR 2 ogrodzenie wymiana, przełożenie istn. nawierzchni Adres obiektu: Jednaczewo, gmina Łomża Stadium: projekt wykonawczy Numer ewidencyjny działki: 650/2, 726/5, 727/1, 1324 obręb Jednaczewo Branża Funkcja Imię i Nazwisko Nr uprawnień Data Podpis Projektant mgr inż. arch. Elżbieta Cegielska 14/88/UW ARCH.-BUD. Projektant techn. Irena Szczepanik 322/89/UW Projektant mgr inż. Adam Ferenz 460/83/WBPP Projekt zawiera: 1. Strona tytułowa 2. Spis treści 3. Spis rysunków 4. Opis techniczny 5. Rysunki Wrocław, listopad 2013 r.

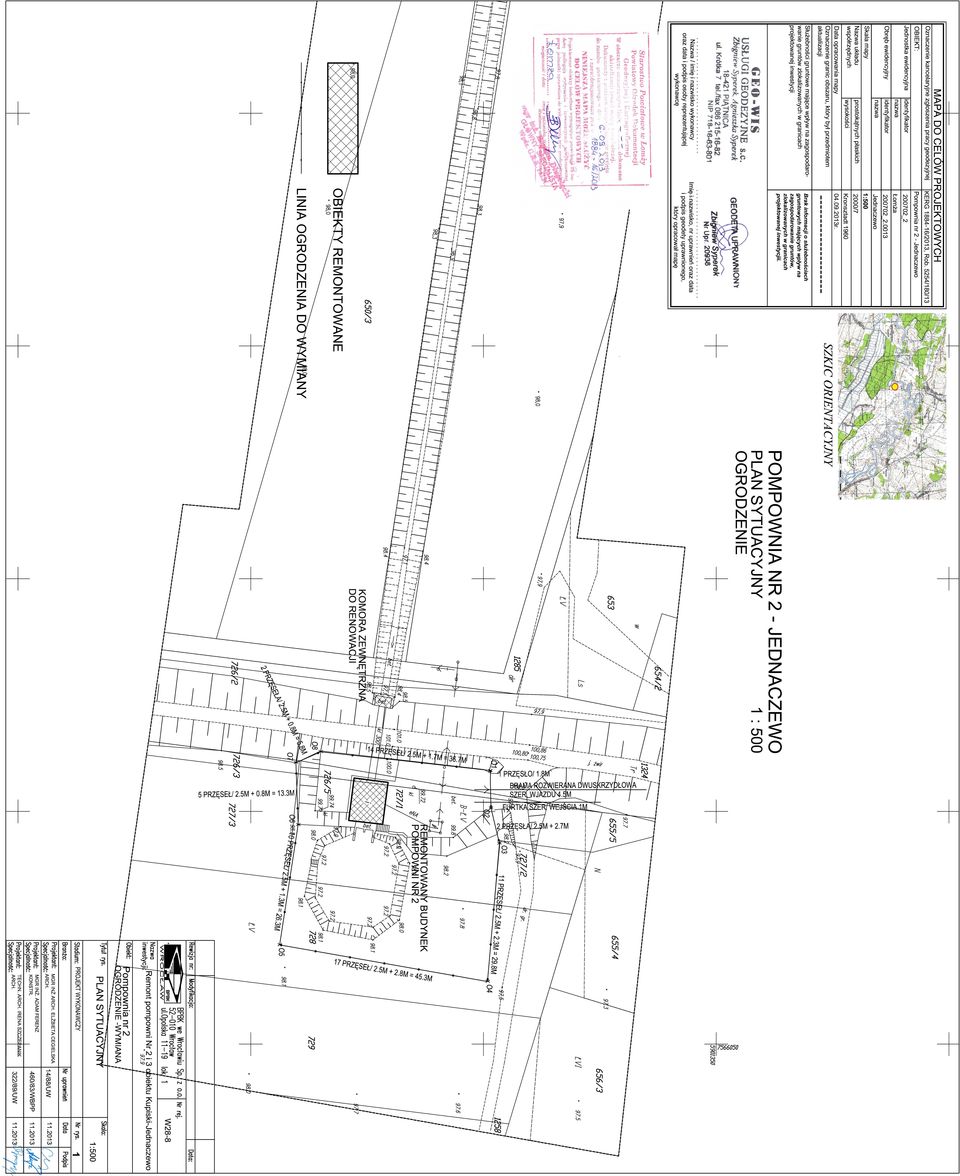

3 Projekt wykonawczy specjalności: arch.-budowlana SPIS TREŚCI SPIS RYSUNKÓW... 1 OPIS TECHNICZNY DANE OGÓLNE Materiały wykorzystane do opracowania Stadium dokumentacji Przedmiot opracowania DANE SZCZEGÓŁOWE Opis stanu istniejącego Projektowane ogrodzenie Ogrodzenie Brama dwuskrzydłowa Furtka Zestawienie projektowanego ogrodzenia Nawierzchnia... 3 SPIS RYSUNKÓW Lp. Nr rys. Tytuł rysunku Skala 1. 1 Plan sytuacyjny 1:

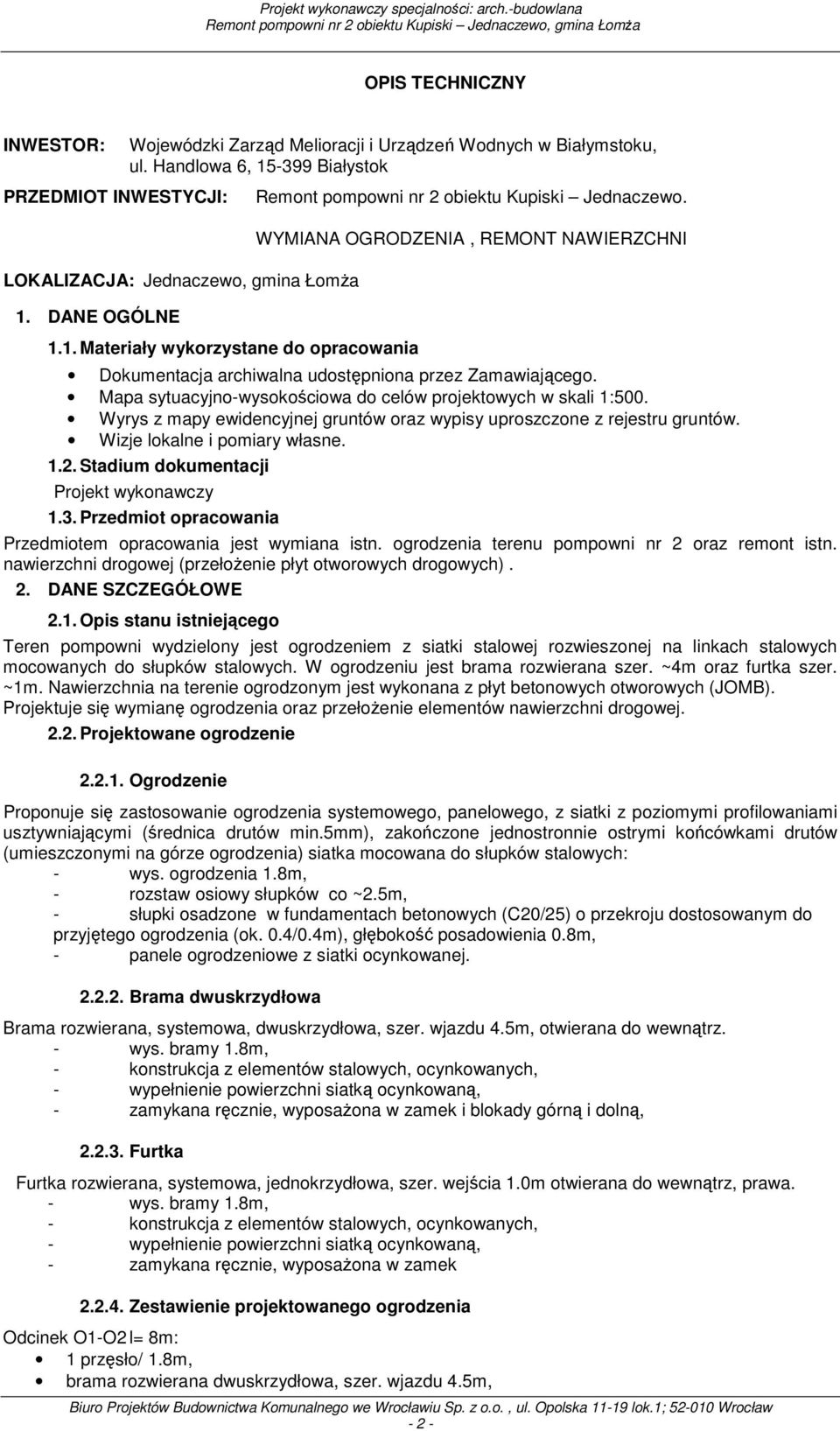

4 Projekt wykonawczy specjalności: arch.-budowlana OPIS TECHNICZNY INWESTOR: Wojewódzki Zarząd Melioracji i Urządzeń Wodnych w Białymstoku, ul. Handlowa 6, Białystok PRZEDMIOT INWESTYCJI: Remont pompowni nr 2 obiektu Kupiski Jednaczewo. LOKALIZACJA: Jednaczewo, gmina Łomża 1. DANE OGÓLNE 1.1. Materiały wykorzystane do opracowania WYMIANA OGRODZENIA, REMONT NAWIERZCHNI Dokumentacja archiwalna udostępniona przez Zamawiającego. Mapa sytuacyjno-wysokościowa do celów projektowych w skali 1:500. Wyrys z mapy ewidencyjnej gruntów oraz wypisy uproszczone z rejestru gruntów. Wizje lokalne i pomiary własne Stadium dokumentacji Projekt wykonawczy 1.3. Przedmiot opracowania Przedmiotem opracowania jest wymiana istn. ogrodzenia terenu pompowni nr 2 oraz remont istn. nawierzchni drogowej (przełożenie płyt otworowych drogowych). 2. DANE SZCZEGÓŁOWE 2.1. Opis stanu istniejącego Teren pompowni wydzielony jest ogrodzeniem z siatki stalowej rozwieszonej na linkach stalowych mocowanych do słupków stalowych. W ogrodzeniu jest brama rozwierana szer. ~4m oraz furtka szer. ~1m. Nawierzchnia na terenie ogrodzonym jest wykonana z płyt betonowych otworowych (JOMB). Projektuje się wymianę ogrodzenia oraz przełożenie elementów nawierzchni drogowej Projektowane ogrodzenie Ogrodzenie Proponuje się zastosowanie ogrodzenia systemowego, panelowego, z siatki z poziomymi profilowaniami usztywniającymi (średnica drutów min.5mm), zakończone jednostronnie ostrymi końcówkami drutów (umieszczonymi na górze ogrodzenia) siatka mocowana do słupków stalowych: - wys. ogrodzenia 1.8m, - rozstaw osiowy słupków co ~2.5m, - słupki osadzone w fundamentach betonowych (C20/25) o przekroju dostosowanym do przyjętego ogrodzenia (ok. 0.4/0.4m), głębokość posadowienia 0.8m, - panele ogrodzeniowe z siatki ocynkowanej Brama dwuskrzydłowa Brama rozwierana, systemowa, dwuskrzydłowa, szer. wjazdu 4.5m, otwierana do wewnątrz. - wys. bramy 1.8m, - konstrukcja z elementów stalowych, ocynkowanych, - wypełnienie powierzchni siatką ocynkowaną, - zamykana ręcznie, wyposażona w zamek i blokady górną i dolną, Furtka Furtka rozwierana, systemowa, jednokrzydłowa, szer. wejścia 1.0m otwierana do wewnątrz, prawa. - wys. bramy 1.8m, - konstrukcja z elementów stalowych, ocynkowanych, - wypełnienie powierzchni siatką ocynkowaną, - zamykana ręcznie, wyposażona w zamek Zestawienie projektowanego ogrodzenia Odcinek O1-O2 l= 8m: 1 przęsło/ 1.8m, brama rozwierana dwuskrzydłowa, szer. wjazdu 4.5m, - 2 -

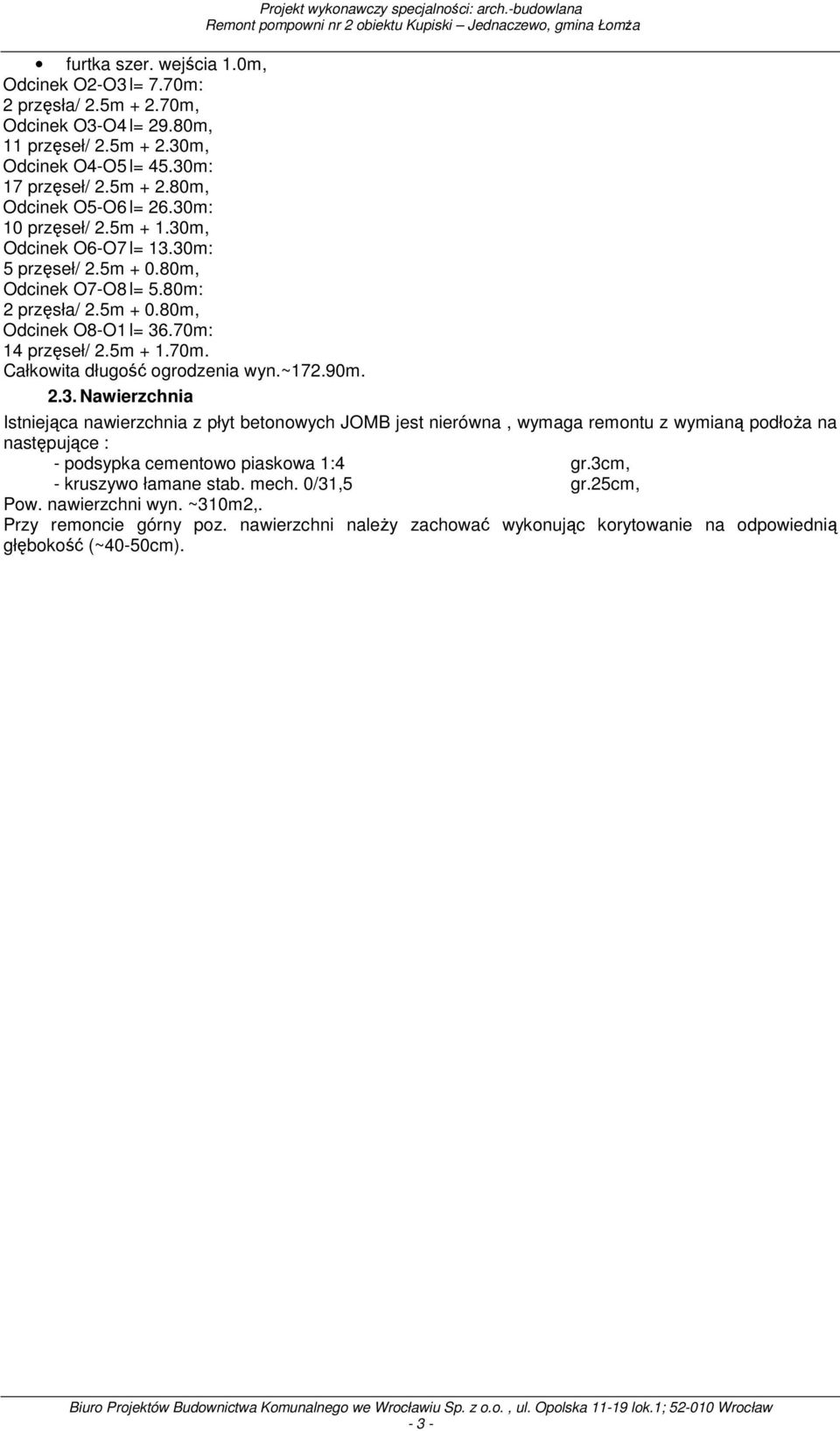

5 furtka szer. wejścia 1.0m, Odcinek O2-O3 l= 7.70m: 2 przęsła/ 2.5m m, Odcinek O3-O4 l= 29.80m, 11 przęseł/ 2.5m m, Odcinek O4-O5 l= 45.30m: 17 przęseł/ 2.5m m, Odcinek O5-O6 l= 26.30m: 10 przęseł/ 2.5m m, Odcinek O6-O7 l= 13.30m: 5 przęseł/ 2.5m m, Odcinek O7-O8 l= 5.80m: 2 przęsła/ 2.5m m, Odcinek O8-O1 l= 36.70m: 14 przęseł/ 2.5m m. Całkowita długość ogrodzenia wyn.~172.90m Nawierzchnia Projekt wykonawczy specjalności: arch.-budowlana Istniejąca nawierzchnia z płyt betonowych JOMB jest nierówna, wymaga remontu z wymianą podłoża na następujące : - podsypka cementowo piaskowa 1:4 gr.3cm, - kruszywo łamane stab. mech. 0/31,5 gr.25cm, Pow. nawierzchni wyn. ~310m2,. Przy remoncie górny poz. nawierzchni należy zachować wykonując korytowanie na odpowiednią głębokość (~40-50cm)
