1 07/2007 SYSTEMY SUFITOWE Więcej przestrzeni dla nowości SŁYSZEĆ, CO SIĘ CHCE SŁYSZEĆ THERMATEX Alpha Klasa absorbera dźwięku A w 0,90 Ochrona przeciwpożarowa F120 (DIN 4102, część 2) MADE IN GERMANY

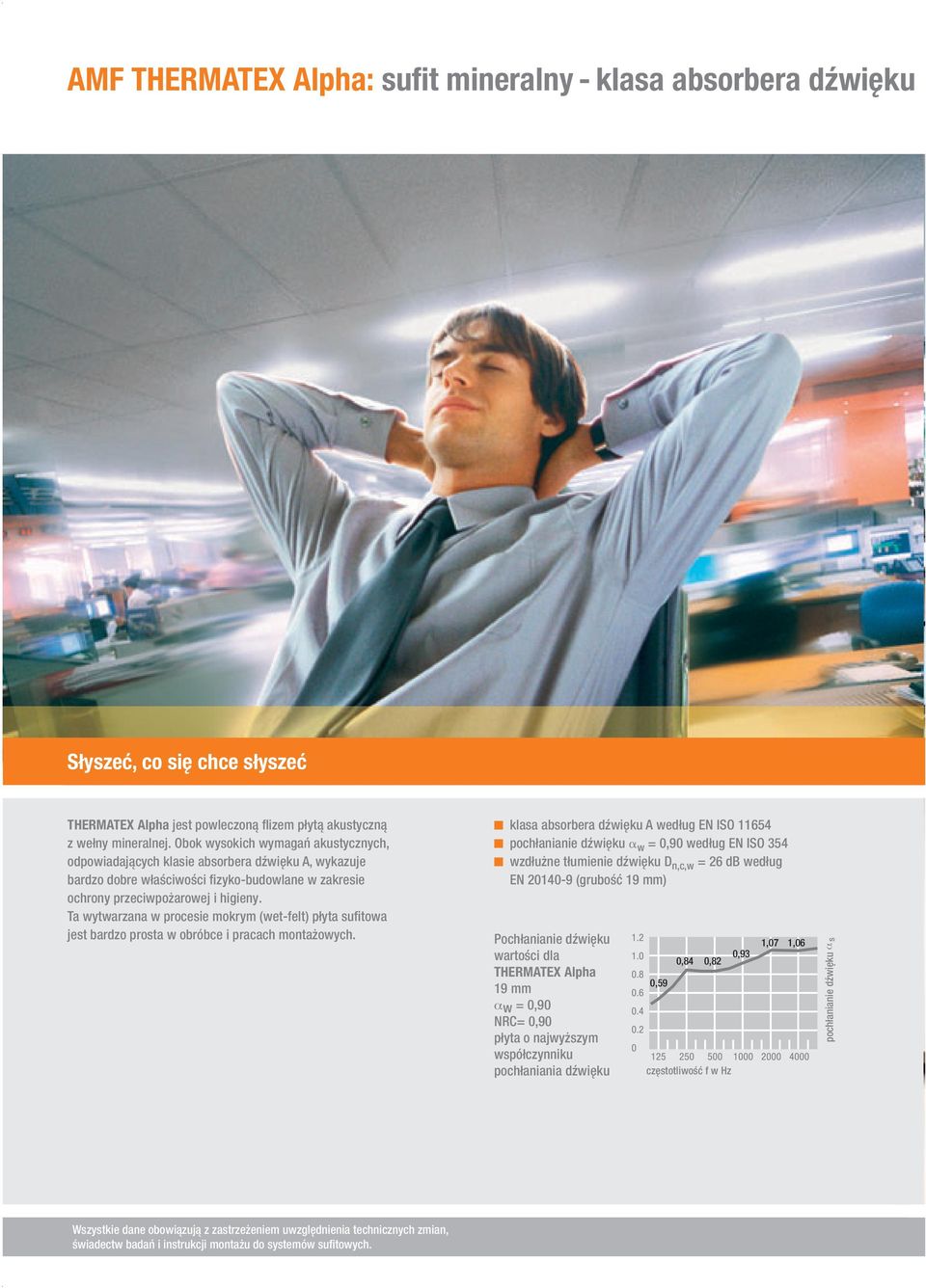

2 AMF THERMATEX Alpha: sufit mineralny - klasa absorbera dźwięku Słyszeć, co się chce słyszeć THERMATEX Alpha jest powleczoną flizem płytą akustyczną z wełny mineralnej. Obok wysokich wymagań akustycznych, odpowiadających klasie absorbera dźwięku A, wykazuje bardzo dobre właściwości fizyko-budowlane w zakresie ochrony przeciwpożarowej i higieny. Ta wytwarzana w procesie mokrym (wet-felt) płyta sufitowa jest bardzo prosta w obróbce i pracach montażowych. klasa absorbera dźwięku A według EN ISO pochłanianie dźwięku w = 0,90 według EN ISO 354 wzdłużne tłumienie dźwięku D n,c,w = 26 db według EN (grubość 19 mm) Pochłanianie dźwięku wartości dla THERMATEX Alpha 19 mm αw = 0,90 NRC= 0,90 płyta o najwyższym współczynniku pochłaniania dźwięku 0,59 0,84 0,82 częstotliwość f w Hz 0,93 1,07 1,06 pochłanianie dźwięku α s Wszystkie dane obowiązują z zastrzeżeniem uwzględnienia technicznych zmian, świadectw badań i instrukcji montażu do systemów sufitowych.

Ta wytwarzana w procesie mokrym (wet-felt) płyta sufitowa jest bardzo prosta w obróbce i pracach montażowych.

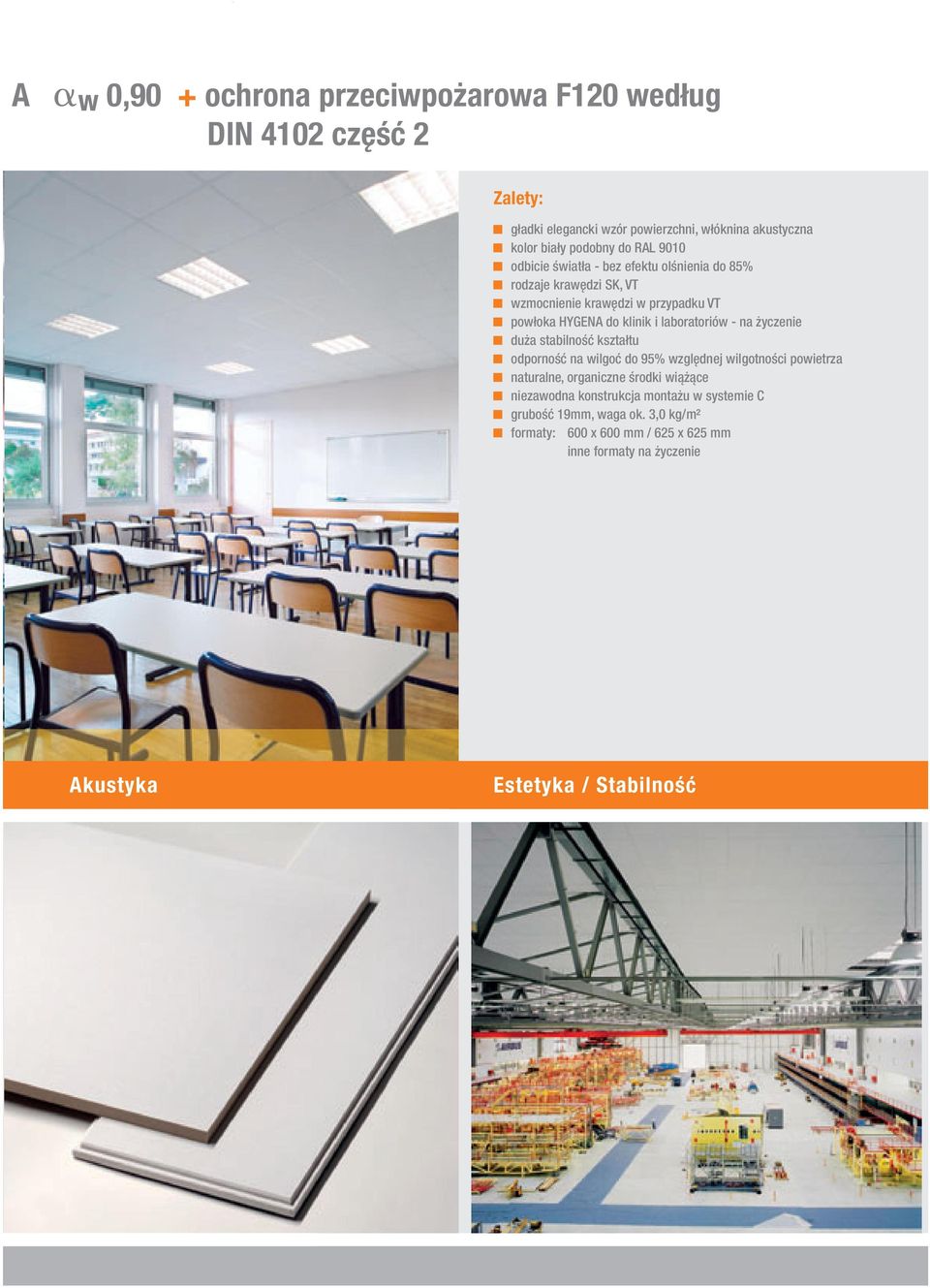

3 A w 0,90 + ochrona przeciwpożarowa F120 według DIN 4102 część 2 Zalety: gładki elegancki wzór powierzchni, włóknina akustyczna kolor biały podobny do RAL 9010 odbicie światła - bez efektu olśnienia do 85% rodzaje krawędzi SK, VT wzmocnienie krawędzi w przypadku VT powłoka HYGENA do klinik i laboratoriów - na życzenie duża stabilność kształtu odporność na wilgoć do 95% względnej wilgotności powietrza naturalne, organiczne środki wiążące niezawodna konstrukcja montażu w systemie C grubość 19mm, waga ok. 3,0 kg/m² formaty: 600 x 600 mm / 625 x 625 mm inne formaty na życzenie Akustyka Estetyka / Stabilność

laboratoriów - na życzenie duża stabilność kształtu odporność na wilgoć do 95% względnej wilgotności powietrza naturalne, organiczne środki wiążące

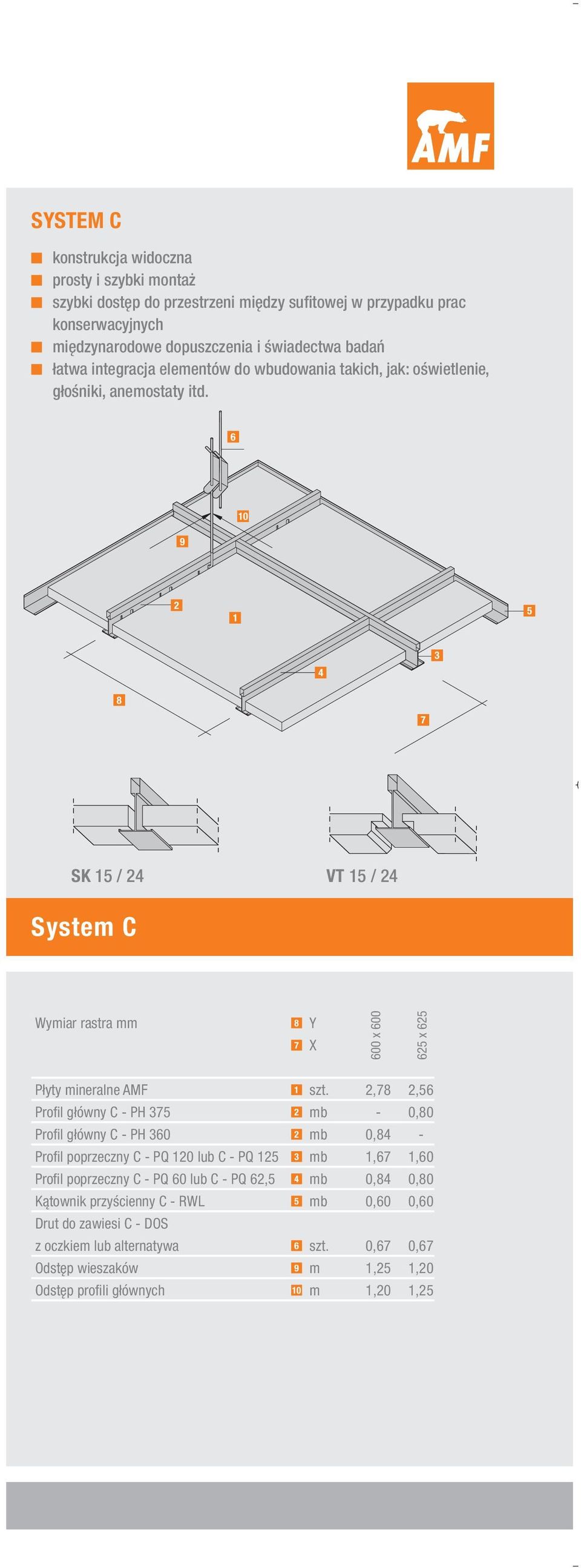

4 SYSTEM C konstrukcja widoczna prosty i szybki montaż szybki dostęp do przestrzeni między sufitowej w przypadku prac konserwacyjnych międzynarodowe dopuszczenia i świadectwa badań łatwa integracja elementów do wbudowania takich, jak: oświetlenie, głośniki, anemostaty itd SK 15 / 24 VT 15 / 24 System C Wymiar rastra mm 8 Y 7 X 600 x x 625 Płyty mineralne AMF 1 szt. 2,78 2,56 Profi l główny C - PH mb - 0,80 Profi l główny C - PH mb 0,84 - Profi l poprzeczny C - PQ 120 lub C - PQ mb 1,67 1,60 Profi l poprzeczny C - PQ 60 lub C - PQ 62,5 4 mb 0,84 0,80 Kątownik przyścienny C - RWL 5 mb 0,60 0,60 Drut do zawiesi C - DOS z oczkiem lub alternatywa 6 szt. 0,67 0,67 Odstęp wieszaków 9 m 1,25 1,20 Odstęp profi li głównych 10 m 1,20 1,25

6 9 10 2 1 5 4 3 8 7 SK 15 / 24 VT 15 / 24 System C Wymiar rastra mm 8 Y 7 X 600 x 600 625 x 625 Płyty mineralne AMF 1 szt.

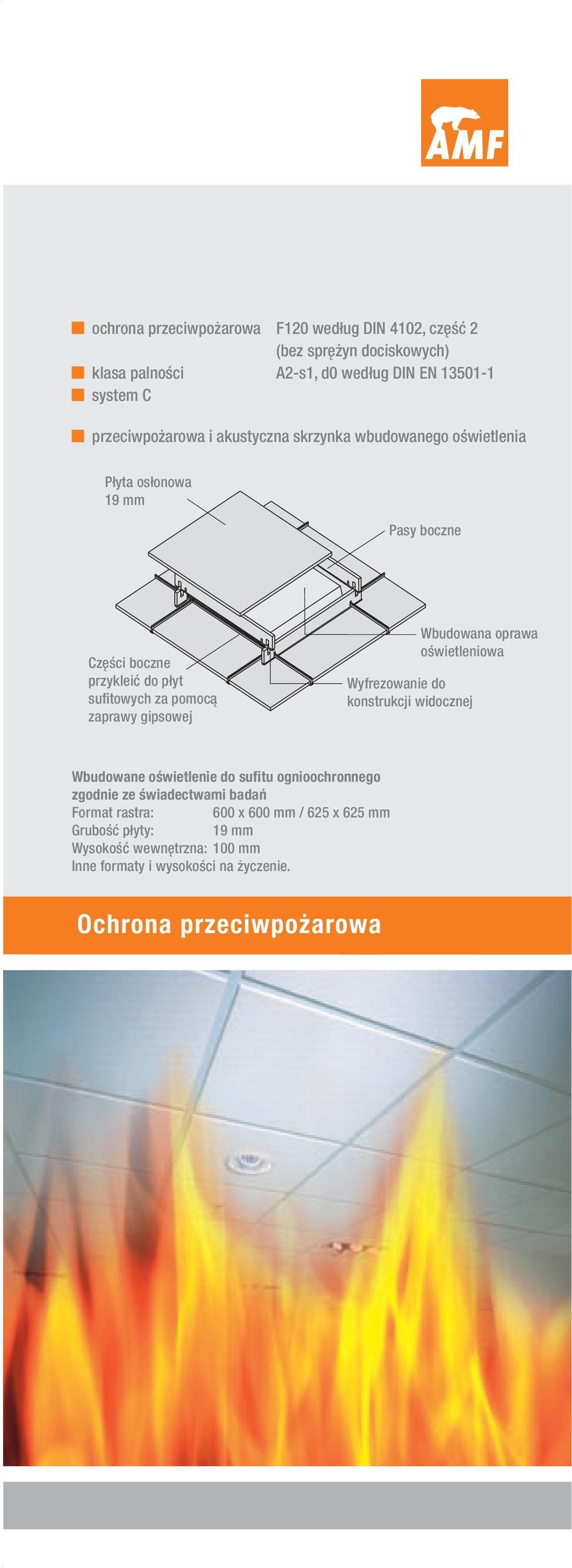

5 ochrona przeciwpożarowa F120 według DIN 4102, część 2 (bez sprężyn dociskowych) klasa palności A2-s1, d0 według DIN EN system C przeciwpożarowa i akustyczna skrzynka wbudowanego oświetlenia Płyta osłonowa 19 mm Pasy boczne Części boczne przykleić do płyt sufitowych za pomocą zaprawy gipsowej Wyfrezowanie do konstrukcji widocznej Wbudowana oprawa oświetleniowa Wbudowane oświetlenie do sufitu ognioochronnego zgodnie ze świadectwami badań Format rastra: 600 x 600 mm / 625 x 625 mm Grubość płyty: 19 mm Wysokość wewnętrzna: 100 mm Inne formaty i wysokości na życzenie. Ochrona przeciwpożarowa

zaprawy gipsowej Wyfrezowanie do konstrukcji widocznej Wbudowana oprawa oświetleniowa Wbudowane oświetlenie do sufitu ognioochronnego zgodnie ze

6 THERMATEX Acoustic zakres Osiągnięcie optymalnej akustyki pomieszczenia stało się jednym z najważniejszych zadań budowlanych. Przy czym w zależności od rodzaju przeznaczenia pomieszczenia sufit musi spełniać różnorodne wymogi. Aby projektant był w stanie sprostać indywidualnym wymaganiom, oferujemy nowe sufity akustyczne AMF, które wykazują bardzo dobre właściwości zarówno w zakresie pochłaniania dźwięku, jak również wzdłużnej izolacyjności dźwięku. Celowe zastosowanie płyt sufitowych o właściwościach pochłaniania, odbijania i wzdłużnego tłumienia dźwięku stwarza po raz pierwszy możliwość kierowania dźwiękiem. THERMATEX Alpha THERMATEX Acoustic THERMATEX db Acoustic THERMATEX Thermofon Pochłanianie dźwięku Odbijanie dźwięku Wzdłużna izolacja dźwięku Knauf AMF Sp.z.o.o. Al. Jerozolimskie 195b PL Warszawa Tel.: +49 (0) do 17 Fax: +49 (0) Dla sufitów podwieszanych zostały wprowadzone wytyczne dotyczące produktów budowlanych 89/106/EWG wraz z Europejską Normą EN Powyższe regulacje wyznaczają istotne kryteria dla znaku CE w przypadku produktów i systemów sufitowych. Znak jakości RAL gwarantuje wysoką jakość produktów z wełny mineralnej, jak również pewność jej biologicznej rozpuszczalności. Knauf AMF GmbH & Co. KG posiada certyfikaty ISO 9001 i ISO

Aby projektant był w stanie sprostać indywidualnym wymaganiom, oferujemy nowe sufity akustyczne AMF, które wykazują bardzo dobre właściwości zarówno w zakresie pochłaniania dźwięku, jak również
