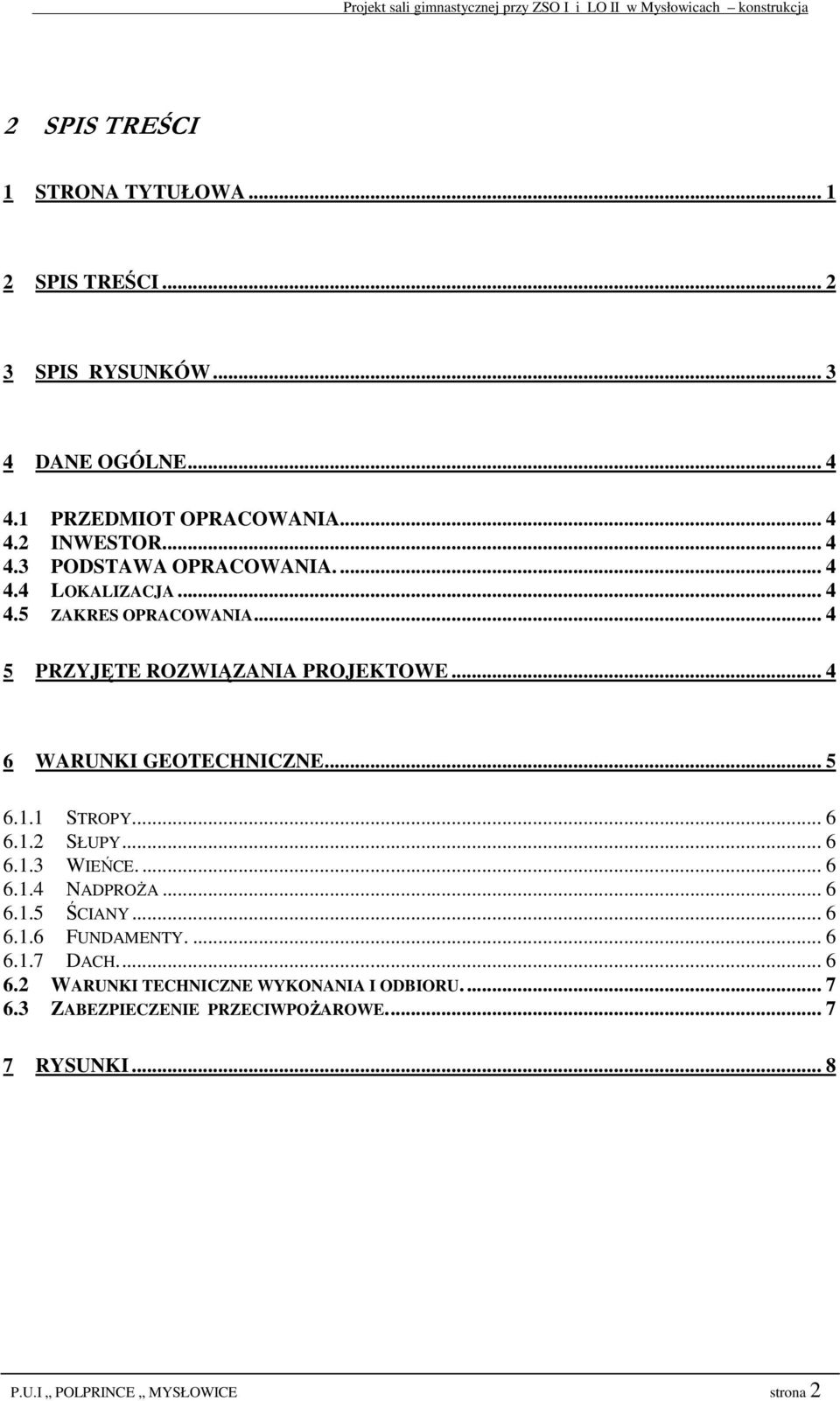

1 2 SPIS TREŚCI 1 STRONA TYTUŁOWA SPIS TREŚCI SPIS RYSUNKÓW DANE OGÓLNE PRZEDMIOT OPRACOWANIA INWESTOR PODSTAWA OPRACOWANIA LOKALIZACJA ZAKRES OPRACOWANIA PRZYJĘTE ROZWIĄZANIA PROJEKTOWE WARUNKI GEOTECHNICZNE STROPY SŁUPY WIEŃCE NADPROŻA ŚCIANY FUNDAMENTY DACH WARUNKI TECHNICZNE WYKONANIA I ODBIORU ZABEZPIECZENIE PRZECIWPOŻAROWE RYSUNKI... 8 P.U.I POLPRINCE MYSŁOWICE strona 2

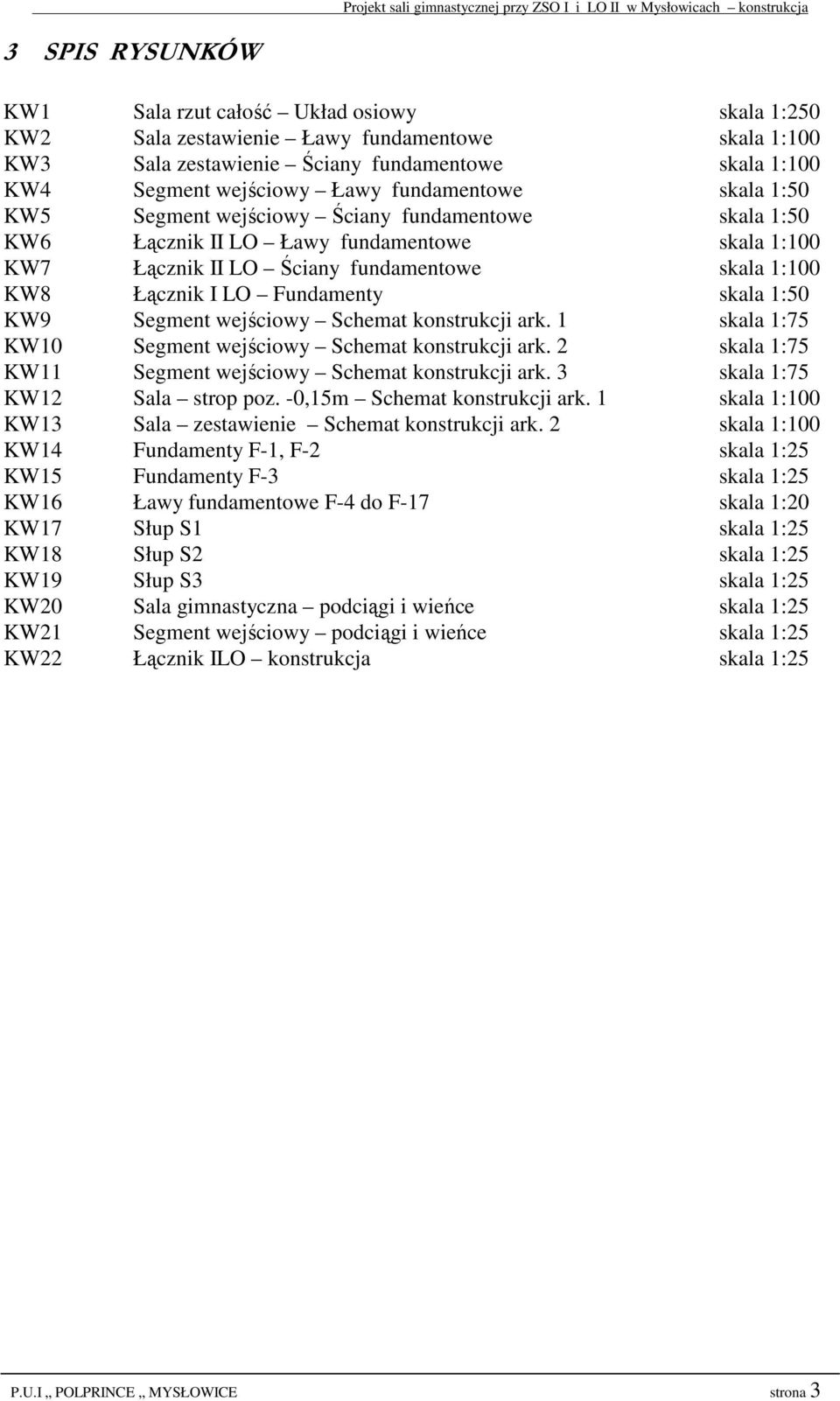

2 3 SPIS RYSUNKÓW KW1 Sala rzut całość Układ osiowy skala 1:250 KW2 Sala zestawienie Ławy fundamentowe skala 1:100 KW3 Sala zestawienie Ściany fundamentowe skala 1:100 KW4 Segment wejściowy Ławy fundamentowe skala 1:50 KW5 Segment wejściowy Ściany fundamentowe skala 1:50 KW6 Łącznik II LO Ławy fundamentowe skala 1:100 KW7 Łącznik II LO Ściany fundamentowe skala 1:100 KW8 Łącznik I LO Fundamenty skala 1:50 KW9 Segment wejściowy Schemat konstrukcji ark. 1 skala 1:75 KW10 Segment wejściowy Schemat konstrukcji ark. 2 skala 1:75 KW11 Segment wejściowy Schemat konstrukcji ark. 3 skala 1:75 KW12 Sala strop poz. -0,15m Schemat konstrukcji ark. 1 skala 1:100 KW13 Sala zestawienie Schemat konstrukcji ark. 2 skala 1:100 KW14 Fundamenty F-1, F-2 skala 1:25 KW15 Fundamenty F-3 skala 1:25 KW16 Ławy fundamentowe F-4 do F-17 skala 1:20 KW17 Słup S1 skala 1:25 KW18 Słup S2 skala 1:25 KW19 Słup S3 skala 1:25 KW20 Sala gimnastyczna podciągi i wieńce skala 1:25 KW21 Segment wejściowy podciągi i wieńce skala 1:25 KW22 Łącznik ILO konstrukcja skala 1:25 P.U.I POLPRINCE MYSŁOWICE strona 3

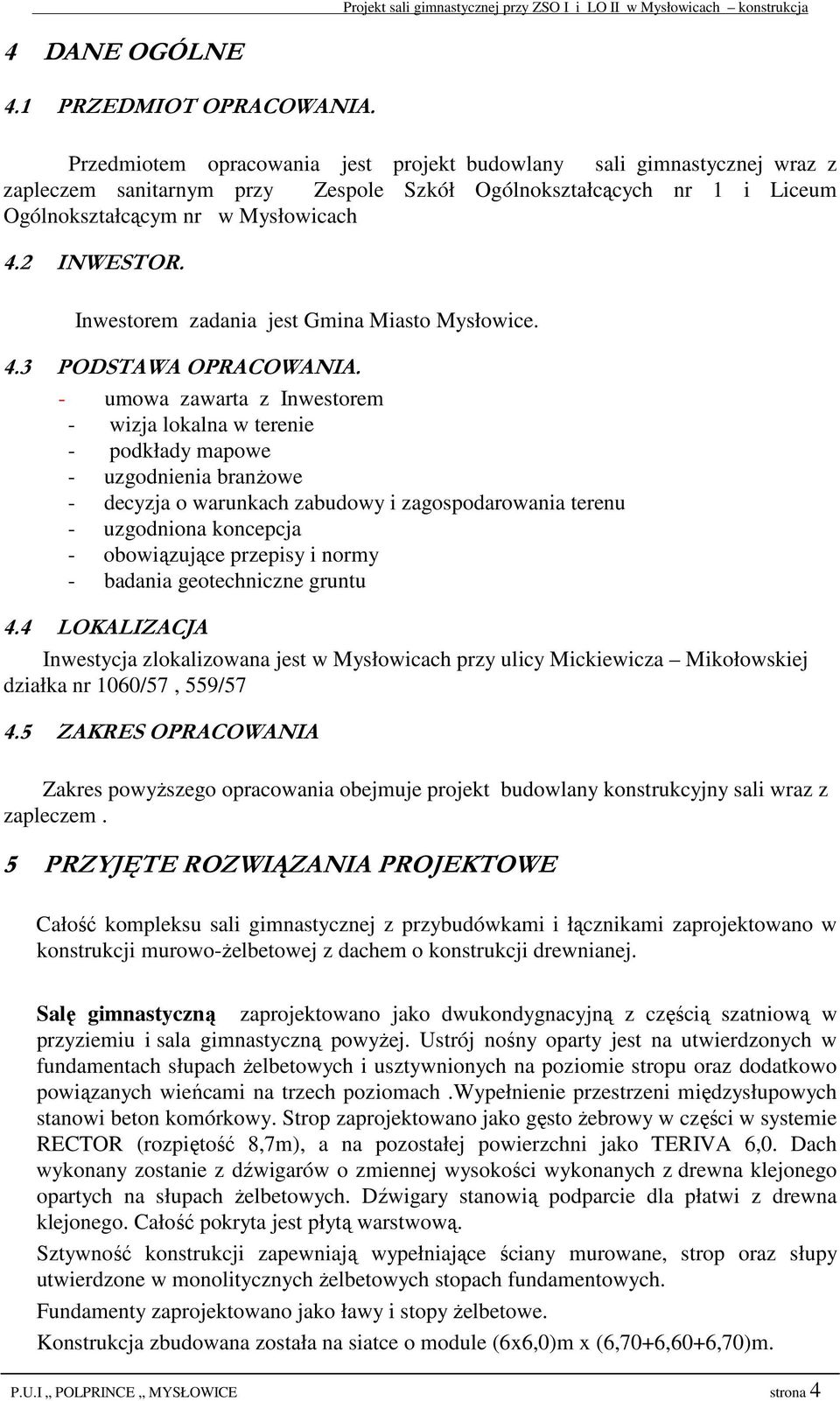

3 4 DANE OGÓLNE 4.1 PRZEDMIOT OPRACOWANIA. Przedmiotem opracowania jest projekt budowlany sali gimnastycznej wraz z zapleczem sanitarnym przy Zespole Szkół Ogólnokształcących nr 1 i Liceum Ogólnokształcącym nr w Mysłowicach 4.2 INWESTOR. Inwestorem zadania jest Gmina Miasto Mysłowice. 4.3 PODSTAWA OPRACOWANIA. - umowa zawarta z Inwestorem - wizja lokalna w terenie - podkłady mapowe - uzgodnienia branżowe - decyzja o warunkach zabudowy i zagospodarowania terenu - uzgodniona koncepcja - obowiązujące przepisy i normy - badania geotechniczne gruntu 4.4 LOKALIZACJA Inwestycja zlokalizowana jest w Mysłowicach przy ulicy Mickiewicza Mikołowskiej działka nr 1060/57, 559/ ZAKRES OPRACOWANIA Zakres powyższego opracowania obejmuje projekt budowlany konstrukcyjny sali wraz z zapleczem. 5 PRZYJĘTE ROZWIĄZANIA PROJEKTOWE Całość kompleksu sali gimnastycznej z przybudówkami i łącznikami zaprojektowano w konstrukcji murowo-żelbetowej z dachem o konstrukcji drewnianej. Salę gimnastyczną zaprojektowano jako dwukondygnacyjną z częścią szatniową w przyziemiu i sala gimnastyczną powyżej. Ustrój nośny oparty jest na utwierdzonych w fundamentach słupach żelbetowych i usztywnionych na poziomie stropu oraz dodatkowo powiązanych wieńcami na trzech poziomach.wypełnienie przestrzeni międzysłupowych stanowi beton komórkowy. Strop zaprojektowano jako gęsto żebrowy w części w systemie RECTOR (rozpiętość 8,7m), a na pozostałej powierzchni jako TERIVA 6,0. Dach wykonany zostanie z dźwigarów o zmiennej wysokości wykonanych z drewna klejonego opartych na słupach żelbetowych. Dźwigary stanowią podparcie dla płatwi z drewna klejonego. Całość pokryta jest płytą warstwową. Sztywność konstrukcji zapewniają wypełniające ściany murowane, strop oraz słupy utwierdzone w monolitycznych żelbetowych stopach fundamentowych. Fundamenty zaprojektowano jako ławy i stopy żelbetowe. Konstrukcja zbudowana została na siatce o module (6x6,0)m x (6,70+6,60+6,70)m. P.U.I POLPRINCE MYSŁOWICE strona 4

4 Długość 36,0m, szerokość 20,0m (wymiary osiowe). Projekt sali gimnastycznej przy ZSO I i LO II w Mysłowicach konstrukcja Segment wejściowy - zaprojektowano jako podpiwniczony z dwoma kondygnacjami naziemnymi o konstrukcji tradycyjnej murowanej na ławach żelbetowych. Fundamenty zaprojektowano jako ławy żelbetowe ze ścianami z bloczków betonowych i częściowo żelbetowymi monolitycznymi (w części głębokiej obciążonej naporem gruntu). Stropy prefabrykowane typu Teriva oparte na ścianach murowanych poprzez wieńce żelbetowe. Klatka schodowa biegi żelbetowe monolityczne płytowe. Szyb windowy żelbetowy monolityczny. Nadproża nad otworami typowe systemowe prefabrykowane. Belki konstrukcyjne wylewane monolityczne. Dach więźba drewniana. Wymiary osiowe: długość 13,80 m, szerokość 13,80 m. Łącznik II LO - zaprojektowano jako jednokondygnacyjny o konstrukcji tradycyjnej murowanej na ławach żelbetowych. Fundamenty zaprojektowano jako ławy żelbetowe ze ścianami z bloczków betonowych. Nadproża nad otworami typowe systemowe prefabrykowane. Dach więźba drewniana. Wymiary osiowe: Szerokość w osiach konstrukcyjnych: 2,52m Kształt: wycinek koła o promieniu osi wewnętrznej r=11,95m Łącznik I LO - zaprojektowano jako jednokondygnacyjny przewieszony nad terenem oparty na słupach żelbetowych 35x35cm w rozstawie co 6,0m. Na konstrukcji nośnej żelbetowej wymurowano ściany łącznika z betonu komórkowego. Fundamenty zaprojektowano jako stopy żelbetowe. Nadproża nad otworami typowe systemowe prefabrykowane. Dach więźba drewniana. Wymiary osiowe: długość 6,01+6,39+6,01=18,41 m ; szerokość 3,00 m. 6 WARUNKI GEOTECHNICZNE Zgodnie z wynikami badań geotechnicznych w poziomie posadowienia występują grunty nośne - zwietrzałe piaskowce oraz piaski drobne i średnie. Wody gruntowej brak. Warunki gruntowe proste. Oddziaływania pochodzenia górniczego nie występują. P.U.I POLPRINCE MYSŁOWICE strona 5

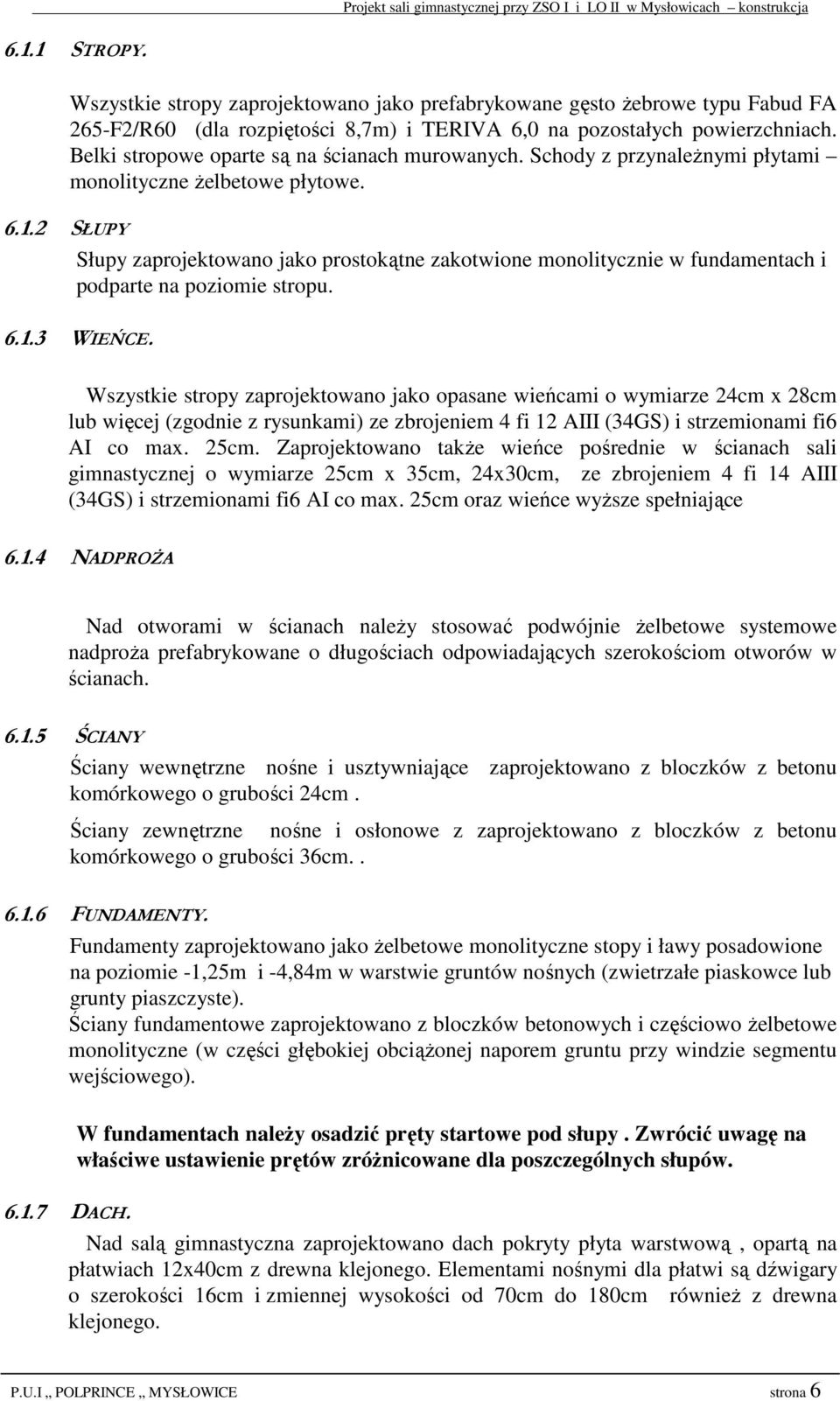

5 6.1.1 STROPY SŁUPY Wszystkie stropy zaprojektowano jako prefabrykowane gęsto żebrowe typu Fabud FA 265-F2/R60 (dla rozpiętości 8,7m) i TERIVA 6,0 na pozostałych powierzchniach. Belki stropowe oparte są na ścianach murowanych. Schody z przynależnymi płytami monolityczne żelbetowe płytowe. Słupy zaprojektowano jako prostokątne zakotwione monolitycznie w fundamentach i podparte na poziomie stropu WIEŃCE. Wszystkie stropy zaprojektowano jako opasane wieńcami o wymiarze 24cm x 28cm lub więcej (zgodnie z rysunkami) ze zbrojeniem 4 fi 12 AIII (34GS) i strzemionami fi6 AI co max. 25cm. Zaprojektowano także wieńce pośrednie w ścianach sali gimnastycznej o wymiarze 25cm x 35cm, 24x30cm, ze zbrojeniem 4 fi 14 AIII (34GS) i strzemionami fi6 AI co max. 25cm oraz wieńce wyższe spełniające NADPROŻA Nad otworami w ścianach należy stosować podwójnie żelbetowe systemowe nadproża prefabrykowane o długościach odpowiadających szerokościom otworów w ścianach ŚCIANY Ściany wewnętrzne nośne i usztywniające zaprojektowano z bloczków z betonu komórkowego o grubości 24cm. Ściany zewnętrzne nośne i osłonowe z zaprojektowano z bloczków z betonu komórkowego o grubości 36cm FUNDAMENTY. Fundamenty zaprojektowano jako żelbetowe monolityczne stopy i ławy posadowione na poziomie -1,25m i -4,84m w warstwie gruntów nośnych (zwietrzałe piaskowce lub grunty piaszczyste). Ściany fundamentowe zaprojektowano z bloczków betonowych i częściowo żelbetowe monolityczne (w części głębokiej obciążonej naporem gruntu przy windzie segmentu wejściowego) DACH. W fundamentach należy osadzić pręty startowe pod słupy. Zwrócić uwagę na właściwe ustawienie prętów zróżnicowane dla poszczególnych słupów. Nad salą gimnastyczna zaprojektowano dach pokryty płyta warstwową, opartą na płatwiach 12x40cm z drewna klejonego. Elementami nośnymi dla płatwi są dźwigary o szerokości 16cm i zmiennej wysokości od 70cm do 180cm również z drewna klejonego. P.U.I POLPRINCE MYSŁOWICE strona 6

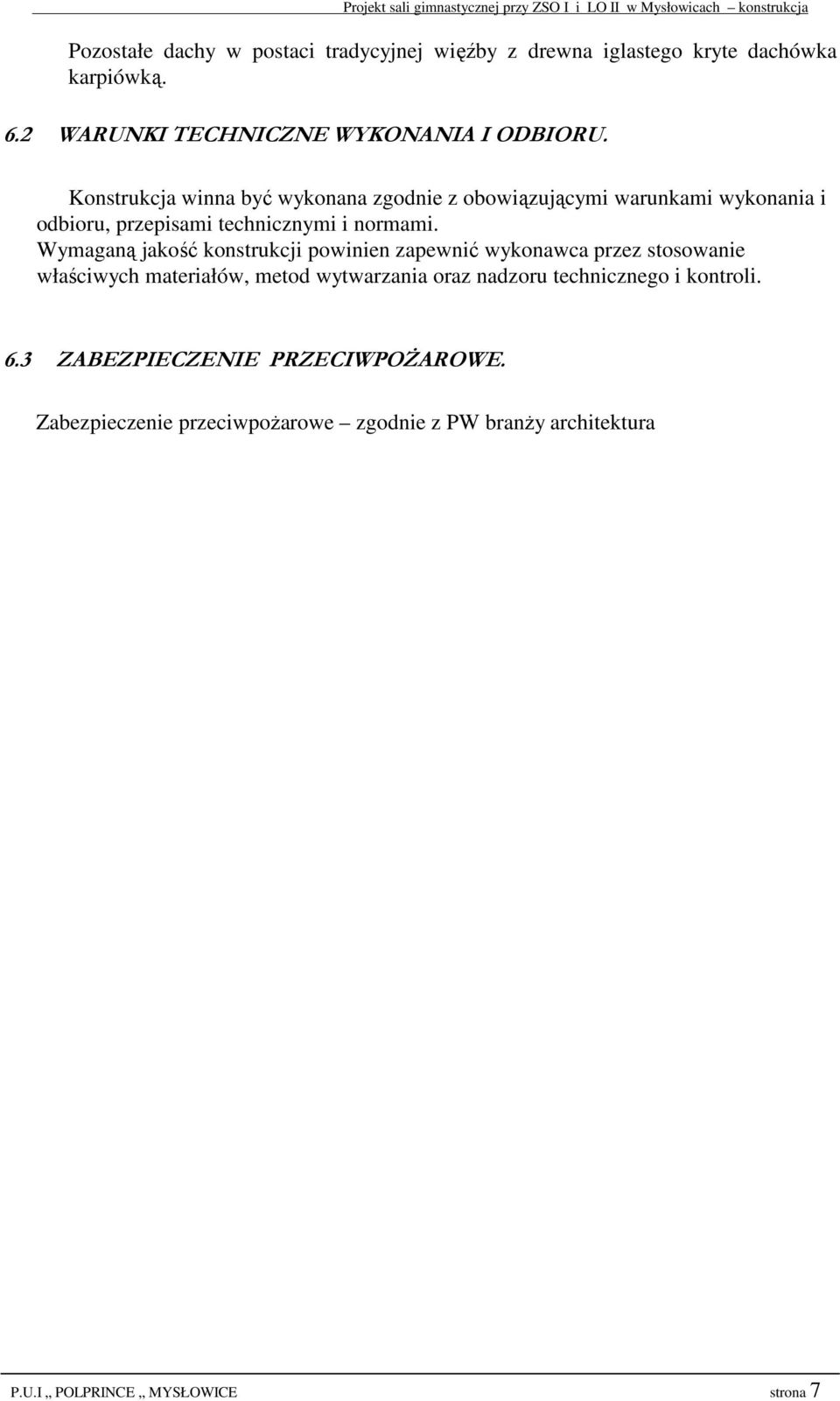

6 Pozostałe dachy w postaci tradycyjnej więźby z drewna iglastego kryte dachówka karpiówką. 6.2 WARUNKI TECHNICZNE WYKONANIA I ODBIORU. Konstrukcja winna być wykonana zgodnie z obowiązującymi warunkami wykonania i odbioru, przepisami technicznymi i normami. Wymaganą jakość konstrukcji powinien zapewnić wykonawca przez stosowanie właściwych materiałów, metod wytwarzania oraz nadzoru technicznego i kontroli. 6.3 ZABEZPIECZENIE PRZECIWPOŻAROWE. Zabezpieczenie przeciwpożarowe zgodnie z PW branży architektura P.U.I POLPRINCE MYSŁOWICE strona 7
